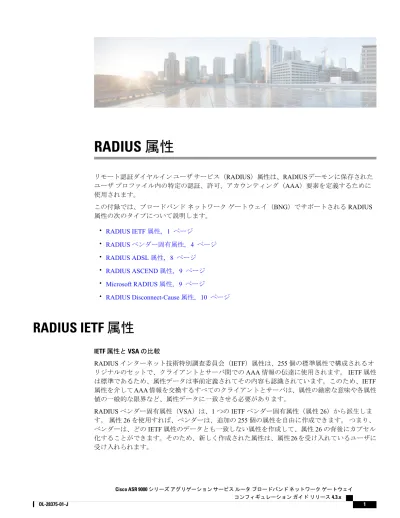

RADIUS 属性

(1)

RADIUS 属性

リモート認証ダイヤルインユーザサービス（RADIUS）属性は、RADIUS デーモンに保存されたユーザプロファイル内の特定の認証、許可、アカウンティング（AAA）要素を定義するために使用されます。この付録では、ブロードバンドネットワークゲートウェイ（BNG）でサポートされる RADIUS 属性の次のタイプについて説明します。 • RADIUS IETF 属性, 1 ページ • RADIUS ベンダー固有属性, 4 ページ • _{RADIUS ADSL 属性, 8 ページ} • _{RADIUS ASCEND 属性, 9 ページ} • Microsoft RADIUS 属性, 9 ページ • RADIUS Disconnect-Cause 属性, 10 ページ

RADIUS IETF 属性

IETF 属性と VSA の比較 RADIUS インターネット技術特別調査委員会（IETF）属性は、255 個の標準属性で構成されるオリジナルのセットで、クライアントとサーバ間での AAA 情報の伝達に使用されます。 IETF 属性は標準であるため、属性データは事前定義されてその内容も認識されています。このため、IETF 属性を介して AAA 情報を交換するすべてのクライアントとサーバは、属性の厳密な意味や各属性値の一般的な限界など、属性データに一致させる必要があります。

RADIUS ベンダー固有属性（VSA）は、1 つの IETF ベンダー固有属性（属性 26）から派生します。属性 26 を使用すれば、ベンダーは、追加の 255 個の属性を自由に作成できます。つまり、ベンダーは、どの IETF 属性のデータとも一致しない属性を作成して、属性 26 の背後にカプセル化することができます。そのため、新しく作成された属性は、属性26を受け入れているユーザに受け入れられます。

(2)

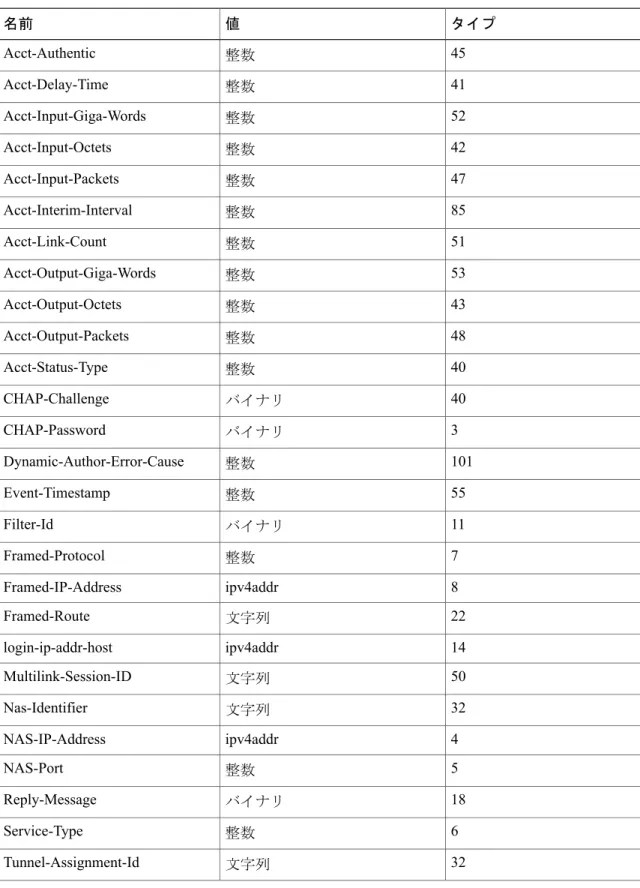

表 1：サポートされている RADIUS IETF 属性 タイプ値名前 45 整数 Acct-Authentic 41 整数 Acct-Delay-Time 52 整数 Acct-Input-Giga-Words 42 整数 Acct-Input-Octets 47 整数 Acct-Input-Packets 85 整数 Acct-Interim-Interval 51 整数 Acct-Link-Count 53 整数 Acct-Output-Giga-Words 43 整数 Acct-Output-Octets 48 整数 Acct-Output-Packets 40 整数 Acct-Status-Type 40 バイナリ CHAP-Challenge 3 バイナリ CHAP-Password 101 整数 Dynamic-Author-Error-Cause 55 整数 Event-Timestamp 11 バイナリ Filter-Id 7 整数 Framed-Protocol 8 ipv4addr Framed-IP-Address 22 文字列 Framed-Route 14 ipv4addr login-ip-addr-host 50 文字列 Multilink-Session-ID 32 文字列 Nas-Identifier 4 ipv4addr NAS-IP-Address 5 整数 NAS-Port 18 バイナリ Reply-Message 6 整数 Service-Type 32 文字列 Tunnel-Assignment-Id RADIUS 属性 RADIUS IETF 属性

(3)

タイプ値名前 86 整数 Tunnel-Packets-Lost 135 ipv4addr X-Ascend-Client-Primary-DNS 136 ipv4addr X-Ascend-Client-Secondary-DNS 95 文字列 NAS-IPv6-Address 123 バイナリ Delegated-IPv6-Prefix 123 バイナリ Stateful-IPv6-Address-Pool 97 バイナリ Framed-IPv6-Prefix 96 バイナリ Framed-Interface-Id 100 文字列 Framed-IPv6-Pool 99 文字列 Framed-IPv6-Route 98 文字列 login-ip-addr-host

LAC の IETF タグ付き属性

L2TP アクセスコンセントレータ（LAC）の IETF タグ付き属性のサポートは、RADIUS サーバから LAC に送信される Access-Accept パケットで、同じトンネルを参照するトンネル属性をグループ化する手段を提供します。 Access-Accept パケットには、同じ RADIUS 属性でタグが異なる複数のインスタンスを含めることができます。タグ付き属性のサポートは、指定のトンネルに属するすべての属性がそれぞれのタグフィールドに同じ値を持ち、各セットに Tunnel-Preference 属性の適切な値のインスタンスが含まれるようにします。これは、マルチベンダーネットワーク環境で使用されるトンネル属性に準拠しているため、異なるベンダーで製造されたネットワークアクセスサーバ（NAS）間の相互運用性の問題が解消されます。トンネルプロトコルサポートの RADIUS 属性の詳細については、RFC 2868を参照してください。次の例で、IETF タグ付き属性の形式について説明します。

Tunnel-Type = :0:L2TP, Tunnel-Medium-Type = :0:IP, Tunnel-Server-Endpoint = :0:"1.1.1.1", Tunnel-Assignment-Id = :0:"1", Tunnel-Preference = :0:1, Tunnel-Password = :0:"hello"

タグ値 0 は、上記の例で:0:の形式で使用されており、同じトンネルを参照する同じパケットで

それらの属性をグループ化します。同様の例は、次のとおりです。

Tunnel-Type = :1:L2TP, Tunnel-Medium-Type = :1:IP, Tunnel-Server-Endpoint = :1:"2.2.2.2", Tunnel-Assignment-Id = :1:"1", Tunnel-Preference = :1:1, Tunnel-Password = :1:"hello" Tunnel-Type = :2:L2TP, Tunnel-Medium-Type = :2:IP, Tunnel-Server-Endpoint = :2:"3.3.3.3", Tunnel-Assignment-Id = :2:"1", Tunnel-Preference = :2:2, Tunnel-Password = :2:"hello" Tunnel-Type = :3:L2TP, Tunnel-Medium-Type = :3:IP, Tunnel-Server-Endpoint = :3:"4.4.4.4", Tunnel-Assignment-Id = :3:"1", Tunnel-Preference = :3:2, Tunnel-Password = :3:"hello"

RADIUS 属性

(4)

Tunnel-Type = :4:L2TP, Tunnel-Medium-Type = :4:IP, Tunnel-Server-Endpoint = :4:"5.5.5.5", Tunnel-Assignment-Id = :4:"1", Tunnel-Preference = :4:3, Tunnel-Password = :4:"hello" Tunnel-Type = :5:L2TP, Tunnel-Medium-Type = :5:IP, Tunnel-Server-Endpoint = :5:"6.6.6.6", Tunnel-Assignment-Id = :5:"1", Tunnel-Preference = :5:3, Tunnel-Password = :5:"hello"

表 2：サポートされる IETF タグ付き属性 タイプ値 IETF タグ付き属性の名前 64 整数 Tunnel-Type 65 整数 Tunnel-Medium-Type 66 文字列 Tunnel-Client-Endpoint 67 文字列 Tunnel-Server-Endpoint 69 文字列 Tunnel-Password 82 文字列 Tunnel-Assignment-ID 83 整数 Tunnel-Preference 90 文字列 Tunnel-Client-Auth-ID 91 文字列 Tunnel-Server-Auth-ID

RADIUS ベンダー固有属性

インターネット技術特別調査委員会（IETF）ドラフト標準には、ネットワークアクセスサーバと RADIUS サーバの間でベンダー固有属性（属性 26）を使用してベンダー固有の情報を伝達する方法が規定されています。属性 26 はベンダー固有属性をカプセル化します。このため、ベンダーは一般的な用途に適さない独自の拡張属性をサポートできます。シスコの RADIUS 実装は、この仕様で推奨される形式を使用して、1 つのベンダー固有オプションをサポートしています。シスコのベンダー ID は 9 で、サポートされるオプションはベンダータイプ 1、名前は「cisco-av-pair」です。値は次の形式の文字列になります。

protocol : attribute sep value *

「Protocol」は、特定の許可タイプを表すシスコの「protocol」属性です。使用可能なプロトコルには、IP、IPX、VPDN、VOIP、SHELL、RSVP、SIP、AIRNET、OUTBOUND があります。「attribute」および「value」は、シスコの TACACS+ 仕様で定義されている適切な属性値（AV）ペアです。「sep」は、必須の属性の場合は「=」、任意指定の属性の場合は「*」になります。これにより、TACACS+ 許可で使用できるすべての機能を RADIUS にも使用できるようになります。たとえば、次の AV ペアにより、IP を許可している間（PPP の IPCP アドレス割り当てを行っている間）、シスコの「指定された複数の IPアドレスプール」をアクティブにすることができます。 cisco-avpair= "ip:addr-pool=first" RADIUS 属性 RADIUS ベンダー固有属性

(5)

「*」を挿入すると、AV ペア「ip:addr-pool=first」はオプションになります。 AV ペアはオプションにできることに注意してください。 IETF 属性 26（ベンダー固有）は、ベンダー固有属性をカプセル化します。このため、ベンダーは一般的な用途に適さない独自の拡張属性をサポートできます。 cisco-avpair= "ip:addr-pool*first" 次に、ネットワークアクセスサーバからユーザがログインしたときに、すぐに EXEC コマンドを実行する方法の例を示します。 cisco-avpair= "shell:priv-lvl=15" 属性 26 には、次の 3 つの要素が含まれています。 •タイプ •長さ •ストリング（またはデータ） ◦ Vendor-Id ◦ Vendor-Type ◦ Vendor-Length ◦ Vendor-Data

VSA の形式はベンダーが指定します。 Attribute-Specific フィールド（Vendor-Data とも呼ばれる）は、ベンダーによるその属性の定義によって異なります。（注） 表 3：サポートされるシスコのベンダー固有 RADIUS 属性 タイプ値名前 1 バイナリ access-loop-encapsulation 1 文字列 accounting-list 1 文字列 acct-policy-in 1 文字列 acct-policy-map 1 文字列 acct-policy-out 1 整数 actual-data-rate-downstream 1 整数 actual-data-rate-upstream 1 整数 actual-interleaving-delay-downstream 1 整数 actual-interleaving-delay-upstream 1 整数 attainable-data-rate-downstream RADIUS 属性 RADIUS ベンダー固有属性

(6)

タイプ値名前 1 整数 attainable-data-rate-upstream 1 文字列 circuit-id-tag 2 文字列 cisco-nas-port 1 文字列 client-mac-address 1 文字列 command 1 文字列 connect-progress 1 整数 connect-rx-speed 1 整数 connect-tx-speed 1 文字列 dhcp-client-id 1 文字列 dhcp-vendor-class 1 文字列 disc-cause-ext 1 文字列 Disconnect-Cause 1 整数 if-handle 1 文字列 inacl 1 ブール interworking-functionality-tag 1 文字列 ip-addresses 1 文字列 ip-unnumbered 1 文字列 ipv4-unnumbered 1 文字列 login-ip-host 1 整数 maximum-interleaving-delay-downstream 1 整数 maximum-interleaving-delay-upstream 1 整数 maximum-data-rate-downstream 1 整数 maximum-data-rate-upstream 1 整数 minimum-data-rate-downstream 1 整数 minimum-data-rate-downstream-low-power 1 整数 minimum-data-rate-upstream 1 整数 minimum-data-rate-upstream-low-power 1 整数 parent-if-handle RADIUS 属性 RADIUS ベンダー固有属性

(7)

タイプ値名前 1 整数 pppoe_session_id 1 文字列 qos-policy-in 1 文字列 qos-policy-out 1 文字列 redirect-vrf 1 文字列 remote-id-tag 1 文字列 service-acct-list 1 文字列 service-name 1 文字列 sub-qos-policy-in 1 文字列 sub-qos-policy-out 1 文字列 traffic-class 1 文字列 tunnel-tos-reflect 1 整数 tunnel-tos-setting 1 文字列 vpn-id 1 文字列 vpn-vrf 1 整数 vrf-id 1 整数 ipv6-enable 1 整数 ipv6-mtu 1 整数 ipv6-strict-rpf 1 整数 ipv6-unreachable 1 整数 acct-input-gigawords-ipv6 1 整数 acct-input-octets-ipv6 1 整数 acct-input-packets-ipv6 1 整数 acct-output-gigawords-ipv6 1 整数 acct-output-octets-ipv6 1 整数 acct-output-packets-ipv6 1 文字列 delegated-ipv6-pool 1 文字列 ipv6-dns-servers-addr 1 文字列 dhcpv6-class RADIUS 属性 RADIUS ベンダー固有属性

(8)

タイプ値名前 1 文字列 ipv6_inacl 1 文字列 ipv6_outacl 1 文字列 addrv6 1 整数 acct-input-gigawords-ipv4 1 整数 acct-input-octets-ipv4 1 整数 acct-input-packets-ipv4 1 整数 acct-output-gigawords-ipv4 1 整数 acct-output-octets-ipv4 1 整数 acct-output-packets-ipv4

RADIUS ADSL 属性

表 4：サポートされる RADIUS ADSL 属性 タイプ値名前 144 バイナリ Access-Loop-Encapsulation 142 整数 Actual-Interleaving-Delay-Downstream 140 整数 Actual-Interleaving-Delay-Upstream 130 整数 Actual-Data-Rate-Downstream 129 整数 Actual-Data-Rate-Upstream 134 整数 Attainable-Data-Rate-Downstream 133 整数 Attainable-Data-Rate-Upstream 1 文字列 Agent-Circuit-Id 254 ブールソーシャル IWF-Session 141 整数 Maximum-Interleaving-Delay-Downstream 139 整数 Maximum-Interleaving-Delay-Upstream 136 整数 Maximum-Data-Rate-Downstream 135 整数 Maximum-Data-Rate-Upstream 132 整数 Minimum-Data-Rate-Downstream RADIUS 属性 RADIUS ADSL 属性

(9)

タイプ値名前 138 整数 Minimum-Data-Rate-Downstream-Low-Power 131 整数 Minimum-Data-Rate-Upstream 137 整数 Minimum-Data-Rate-Upstream-Low-Power 2 文字列 Agent-Remote-Id

RADIUS ASCEND 属性

表 5：サポートされる RADIUS ASCEND 属性 タイプ値名前 135 ipv4addr Ascend-Client-Primary-DNS 136 ipv4addr Ascend-Client-Secondary-DNS 196 整数 Ascend-Connection-Progress 195 整数 Ascend-Disconnect-Cause 187 整数 Ascend-Multilink-Session-ID 188 整数 Ascend-Num-In-Multilink

Microsoft RADIUS 属性

表 6：サポートされる Microsoft RADIUS 属性 タイプ値名前 30 ipv4addr MS-1st-NBNS-Server 31 ipv4addr MS-2nd-NBNS-Server 2 バイナリ MS-CHAP-ERROR 28 ipv4addr MS-Primary-DNS 29 ipv4addr MS-Secondary-DNS RADIUS 属性 RADIUS ASCEND 属性

(10)

RADIUS Disconnect-Cause 属性

Disconnect-cause 属性値は、接続がオフラインにされた理由を指定します。属性値は、Accounting 要求パケットで送信されます。セッションの認証が失敗しても、これらの値は、セッションの終了時に送信されます。セッションが認証されないと、属性が開始レコードを生成せずに終了レコードを発生させる可能性があります。 Disconnect-Cause（195）属性の原因コード、値、および説明を示します。

Disconnect-Cause は、RADIUS AVPairs で使用されるごとに 1000 ずつ増分されます。たとえば、 disc-cause 4 は 1004 になります。（注） 表 7：サポートされる Disconnect-Cause 属性 説明値原因コード接続解除の理由は提供されない。 No-Reason 0 イベントは接続解除されていない。 No-Disconnect 1 理由は不明。 Unknown 2 コールが接続解除された。 Call-Disconnect 3 calling-party 数の認証の失敗。 CLID-Authentication-Failure 4 コールへの接続にモデムが使用できない。 No-Modem-Available 9 キャリアが検出されない。最初のモデム接続中に接続解除があると、コード 10、11、および 12 が送信される場合があります。（注） No-Carrier 10 キャリアの喪失。 Lost-Carrier 11 モデム結果コード検出の失敗。 No-Detected-Result-Codes 12 RADIUS 属性 RADIUS Disconnect-Cause 属性

(11)

説明値原因コードユーザがセッションを終了した。コード 20、22、23、 24、25、26、27、および 28 は、EXEC セッションに適用されます。（注） User-Ends-Session 20 ユーザ入力待機中のタイムアウト。コード 21、100、 101、102、および 120 は、すべてのセッションタイプに適用されます。（注） Idle-Timeout 21 既存の Telnet セッションによる接続解除。 Exit-Telnet-Session 22 SLIP/PPP への切り替え不能。リモートエンドに IP アドレスがない。 No-Remote-IP-Addr 23 既存の raw TCP による接続解除。 Exit-Raw-TCP 24 間違ったパスワード。 Password-Fail 25 Raw TCP がディセーブルにされた。 Raw-TCP-Disabled 26 Control-C が検出された。 Control-C-Detected 27 EXEC プロセスが破棄された。 EXEC-Process-Destroyed 28 ユーザが仮想接続を終了した。 Close-Virtual-Connection 29 仮想接続が終了した。 End-Virtual-Connection 30 ユーザが Rlogin を終了した。 Exit-Rlogin 31 無効な Rlogin オプションが選択された。 Invalid-Rlogin-Option 32 不十分なリソース。 Insufficient-Resources 33 RADIUS 属性 RADIUS Disconnect-Cause 属性

(12)

説明値原因コード PPP LCP ネゴシエーションがタイムアウトした。コード 40 ～ 49 が PPP セッションに適用されます。（注） Timeout-PPP-LCP 40 PPP LCP ネゴシエーションが失敗した。 Failed-PPP-LCP-Negotiation 41 PPP PAP 認証が失敗した。 Failed-PPP-PAP-Auth-Fail 42 PPP CHAP 認証が失敗した。 Failed-PPP-CHAP-Auth 43 PPP リモート認証が失敗した。 Failed-PPP-Remote-Auth 44 PPP がリモートエンドから Terminate Request を受信した。 PPP-Remote-Terminate 45 上位層がセッションの終了を要求した。 PPP-Closed-Event 46 開いている NCP がなかったため、PPP セッションが終了した。 NCP-Closed-PPP 47 MP エラーのため、PPP セッションが終了した。 MP-Error-PPP 48 最大チャネルに達したため、 PPP セッションが終了した。 PPP-Maximum-Channels 49 ターミナルサーバテーブルがいっぱいになったため、接続解除された。 Tables-Full 50 内部リソースがいっぱいになったため、接続解除された。 Resources-Full 51 Telnet ホストに対する IP アドレスが有効でない。 Invalid-IP-Address 52 ホスト名が検証されていない。 Bad-Hostname 53 ポート番号が無効または欠落している。 Bad-Port 54 RADIUS 属性 RADIUS Disconnect-Cause 属性

(13)

説明値原因コード TCP 接続がリセットされた。コード 60 ～ 67 は Telnet または raw TCP セッションに適用されます。（注） Reset-TCP 60 TCP 接続がホストによって拒否された。 TCP-Connection-Refused 61 TCP 接続がタイムアウトした。 Timeout-TCP 62 TCP 接続が終了した。 Foreign-Host-Close-TCP 63 TCP ネットワークに到達できない。 TCP-Network-Unreachable 64 TCP ホストに到達できない。 TCP-Host-Unreachable 65 管理上の理由により、TCPネットワークに到達できない。 TCP-Network-Admin Unreachable 66 TCP ポートに到達できない。 TCP-Port-Unreachable 67 セッションがタイムアウトした。 Session-Timeout 100 セキュリティ上の理由から、セッションが失敗した。 Session-Failed-Security 101 コールバックにより、セッションが終了した。 Session-End-Callback 102 検出されたプロトコルがディセーブルにされていたため、コールが拒否された。 Invalid-Protocol 120 RADIUS 要求による接続解除。 RADIUS-Disconnect 150 管理上の接続解除。 Local-Admin-Disconnect 151 SNMP 要求による接続解除。 SNMP-Disconnect 152 許可された V.110 リトライを超過した。 V110-Retries 160 PPP 認証がタイムアウトした。 PPP-Authentication-Timeout 170 ローカルのハングアップによって接続解除された。 Local-Hangup 180 RADIUS 属性 RADIUS Disconnect-Cause 属性

(14)

説明値原因コードリモートエンドのハングアップよって接続解除された。 Remote-Hangup 185 T1 回線が休止状態のため接続解除された。 T1-Quiesced 190 コールの最大継続時間を超過したため、接続解除された。 Call-Duration 195 クライアントによってコールが接続解除された（PPP 経由）。 LNS がクライアントから PPP terminate request を受信するとコードが送信されます。 VPN-User-Disconnect 600 キャリアの喪失。これは回線が物理的に普通になった結果である場合があります。クライアントがダイヤラを使用してダイヤルアウトできない場合、コードが送信されます。 VPN-Carrier-Loss 601 コールの処理に使用できるリソースがない。クライアントがメモリを割り当てることができない場合、コードが送信されます（メモリの不足）。 VPN-No-Resources 602 L2TP または L2F 制御パケットが間違っている。このコードは、必須の属性値ペア（AVP）が欠落しているなど、ピアから受信した制御パケットが無効な場合に送信されます。 L2TP を使用すると、コードは 6 回の再送信後に送信されます。L2F を使用すると、再送信の回数はユーザ設定が可能です。トンネルにアクティブなセッションがある場合は、 VPN-Tunnel-Shut が送信されます。（注） VPN-Bad-Control-Packet 603 RADIUS 属性 RADIUS Disconnect-Cause 属性

(15)

説明値原因コード管理上の接続解除。これは、 VPN ソフトシャットダウンの結果である場合があります。これは、クライアントが最大セッション制限に達するか、最大ホップカウントを超過した場合に発生します。トンネルが、clear vpdn tunnel コマンドの発行によってダウンした場合に、コードが送信されます。 VPN-Admin-Disconnect 604 トンネルのティアダウン、またはトンネルのセットアップが失敗した。トンネルにアクティブなセッションがあり、トンネルがダウンした場合にコードが送信されます。このコードはトンネルの認証が失敗した場合は、送信されません。（注） VPN-Tunnel-Shut 605 LNS PPP モジュールによって、コールが接続解除された。 LNS がクライアントに PPP terminate request を送信するとコードが送信されます。これは通常の PPP 接続解除が LNS によって開始されたことを示します。 VPN-Local-Disconnect 606 VPN ソフトシャットダウンがイネーブルになった。前述したソフトシャットダウンの制約事項のいずれかによってコールが拒否されると、コードが送信されます。 VPN-Session-Limit 607 VPN コールリダイレクトがイネーブルになった。 VPN-Call-Redirect 608 RADIUS 属性 RADIUS Disconnect-Cause 属性
