パーツカタログのご使用について. このパーツカタログは 00 年月現在で編集しております. 新設廃止または変更が生じた場合はサービスブルテン等にてお知らせ致しますのでその都度ご訂正ください. イラストレーション ( 部品図 ) は部品検査の目安として記載していますので現品と形状が異なる

(1)

トーハツ船外機

パーツカタログ

MFS 4B

5B

MFS 4B

5B

トーハツ船外機

パーツカタログ

6B

PARTS CATALO

G

MFS 4B/5B/6B

6B

〒174-0051

〒812-0892

〒530-0043

〒174-0051

03（3966）3116

092（411）8770

06（6358）2971

03（3966）2222

東京都板橋区小豆沢3-5-4

福岡市博多区東那珂2-10-55

大阪市北区天満 1 - 8 - 2 7

東京都板橋区小豆沢3-5-4

本

社

マリン九州

マリン関西

マリン関東

Website :

PARTS CATALOG

PARTS

CATALOG

000001AX~

(2)

パーツカタログのご使用について

1. このパーツカタログは､ 2010 年 1 月、現在で編集しております。

2. 新設､廃止または､変更が生じた場合は､サービスブルテン等にてお知らせ致しますの

で、その都度､ご訂正ください｡

3. イラストレーション（部品図）は部品検査の目安として記載していますので現品と形状が

異なる場合があります。

4. イラストが一つに対して複数の品番がありますので枝番と適用モデルを確認してからご注

文願います。

**5. アッセンブリまたは､キットでの販売部品は､その構成する部品の頭に (*) 印をつけて表**

しています｡

6. 本文中に記載されている記号は､次の様になっています｡

STD : スタンダード

OPT : オプション

O/S : オーバーサイズ

Ass'y : アッセンブリ

AR

: 必要に応じて選択

EU

: European Union

7. オーダー上の注意

塗装部品の注文に当っては､以下に従ってください｡

パーツナンバーの 4 桁目が “B” ・“Q” 記号のものは塗装されています｡現在の塗装色

はパワーヘッドがブラック (B)､ロワユニットがアクアマリンブルー (Q) ､プロペラが

ブラック (B) です｡

※ ロワユニットの旧塗装色は (S) シルバーグレーです｡

[ 例示 ]

エンジンショートブロックキットロワユニットアッシ（L）

3ASB87090-5

369Q87302-3

┃

B: ブラック

Q: アクアマリンブルー

8. ボルト・ナット・ワッシャのサイズ記号に付いて

ボルト

○○○○○○ - ○○○○

首下長さ

径

ナット・ワッシャ ○○○○○○ - ○○○○

径

9. 標準部品のホースは、長巻（備考を参照）に代替されます。

部品番号部品名備考

Part No. Description F4B F5B F6B Remarks

個数 Q’ty 見出番号

Ref. No.

4-1 3H6B02010-0 Intake Manifold Assy_{ｲﾝﾃｰｸﾏﾆﾎｰﾙﾄﾞｱｯｼ} 1 1 1

4-2 3H6-02104-0 Intake Manifold Gasket_{ｲﾝﾃｰｸﾏﾆﾎｰﾙﾄﾞｶﾞｽｹｯﾄ} 1 1 1

4-3 1 910124-5625 Bolt_ﾎﾞﾙﾄ 1 4ps

4-3 2 910124-5625 Bolt_ﾎﾞﾙﾄ 2 2 5/6ps

4-3 3 910124-5630 Bolt_ﾎﾞﾙﾄ 1 4ps

4-4 1 3AS-03200-0 Carburetor Assy_{ｷｬﾌﾞﾚﾀｱｯｼ} 1 5ps、3ASA

4-4 2 3AT-03200-0 Carburetor Assy_{ｷｬﾌﾞﾚﾀｱｯｼ} 1 4ps、3ATA

4-4 3 3AU-03200-0 Carburetor Assy_{ｷｬﾌﾞﾚﾀｱｯｼ} 1 6ps、3AUA

4-4 4 3DH-03200-0 Carburetor Assy_{ｷｬﾌﾞﾚﾀｱｯｼ} 1 5ps 、3DHA for EU

4-4 5 3DJ-03200-0 Carburetor Assy_{ｷｬﾌﾞﾚﾀｱｯｼ} 1 4ps、3DJA for EU

4-4 6 3DK-03200-0 Carburetor Assy_{ｷｬﾌﾞﾚﾀｱｯｼ} 1 6ps、3DKA for EU

4-5 1 3AS-03252-0 * Main Nozzle_{* ﾒｲﾝﾉｽﾞﾙ} 1 5ps

4-5 2 3AT-03252-0 * Main Nozzle_{* ﾒｲﾝﾉｽﾞﾙ} 1 4ps

4-5 3 3AU-03252-0 * Main Nozzle_{* ﾒｲﾝﾉｽﾞﾙ} 1 6ps

4-5 4 3DH-03252-0 * Main Nozzle_{* ﾒｲﾝﾉｽﾞﾙ} 1 5ps for EU

4-5 5 3DJ-03252-0 * Main Nozzle_{* ﾒｲﾝﾉｽﾞﾙ} 1 4ps for EU

4-5 6 3DK-03252-0 * Main Nozzle_{* ﾒｲﾝﾉｽﾞﾙ} 1 6ps for EU

4-6 1 3R1-03251-0 * Main Jet (#65)_{* ﾒｲﾝｼﾞｪｯﾄ (#65)} 1 5ps

4-6 2 3H9-03251-0 * Main Jet (#60)_{* ﾒｲﾝｼﾞｪｯﾄ (#60)} 1 4ps

4-6 3 3DJ-04458-0 * Main Jet (#58)_{* ﾒｲﾝｼﾞｪｯﾄ (#58)} 1 4ps for EU

4-6 4 3AU-04468-0 * Main Jet (#68)_{* ﾒｲﾝｼﾞｪｯﾄ (#68)} 1 6ps

4-7 1 3R1-03254-0 * Slow Jet (#38)_{* ｽﾛｰｼﾞｪｯﾄ (#38)} 1 1 5/6ps

4-7 2 3R6-03254-0 * Slow Jet (#35)_{* ｽﾛｰｼﾞｪｯﾄ (#35)} 1 4ps

4-8 3H6-03231-0 * Float_{* ﾌﾛｰﾄ} 1 1 1

4-9 3H6-03240-0 * Float Valve_{* ﾌﾛｰﾄﾊﾞﾙﾌﾞ} 1 1 1

4-10 3H6-03244-0 * Clip_{* ｸﾘｯﾌﾟ} 1 1 1

4-11 3H6-03232-0 * Float Arm Pin_{* ﾌﾛｰﾄｱｰﾑﾋﾟﾝ} 1 1 1

4-12 3H6-03221-0 * Float Chamber_{* ﾌﾛｰﾄﾁｬﾝﾊﾞ} 1 1 1

4-13 3H6-03222-0 * Float Chamber O-Ring_{* ﾌﾛｰﾄﾁｬﾝﾊﾞOﾘﾝｸﾞ} 1 1 1

4-14 922503-6412 * Screw_{* ｽｸﾘｭ} 2 2 2

適用モデル

仕様違い

イラスト位置 No.

Fig. No.

(3)

HOW TO USE THIS PARTS CATALOG

1. This Parts Catalog provides information available as of the end of January, 2010.

2. Please keep the Parts Catalog updated each time when receiving the Service Bulletin describing

the addition, abolition and/or change of parts.

3. Actual shapes of parts may be different from the illustrations shown in this Parts Catalog because

they are described only as a guide for searching parts.

4. One illustration is given more than one article number. Please confirm the sub-number and

applicable model before ordering parts.

5. Given mark in (*) to part number shows assembly or kit part.

6. Marks in this Parts Catalog show.

STD : Standard

OPT : Optional Parts

O/S : Over size

Ass'y : Assembly

AR : As required

EU : European Union

7. Attention to order

Please order painted parts in accordance with following.

The parts that fourth figure of the parts number is (B), (Q) have painted. Present coloring of

power head is black (B), lower unit is aqua marine blue (Q) and propeller is black (B).

Note: Former coloring of lower unit is silver gray (S).

[Example]

Engine Short Block Kit

Lower Unit Assy (L)

3ASB87090-5

369Q87302-3

┃

B: Black

Q: Aquamarine Blue

8. About dimensional identification of bolts, nuts and washers.

Bolt

○○○○○○ - ○○○○

Length below neck

Diameter

Nuts & Washers

○○○○○○ - ○○○○

部品番号部品名備考

Part No. Description F4B F5B F6B Remarks

個数 Q’ty 見出番号

Ref. No.

4-1 3H6B02010-0 Intake Manifold Assy_{ｲﾝﾃｰｸﾏﾆﾎｰﾙﾄﾞｱｯｼ} 1 1 1

4-2 3H6-02104-0 Intake Manifold Gasket_{ｲﾝﾃｰｸﾏﾆﾎｰﾙﾄﾞｶﾞｽｹｯﾄ} 1 1 1

4-3 1 910124-5625 Bolt_ﾎﾞﾙﾄ 1 4ps

4-3 2 910124-5625 Bolt_ﾎﾞﾙﾄ 2 2 5/6ps

4-3 3 910124-5630 Bolt_ﾎﾞﾙﾄ 1 4ps

4-4 1 3AS-03200-0 Carburetor Assy_{ｷｬﾌﾞﾚﾀｱｯｼ} 1 5ps、3ASA

4-4 2 3AT-03200-0 Carburetor Assy_{ｷｬﾌﾞﾚﾀｱｯｼ} 1 4ps、3ATA

4-4 3 3AU-03200-0 Carburetor Assy_{ｷｬﾌﾞﾚﾀｱｯｼ} 1 6ps、3AUA

4-4 4 3DH-03200-0 Carburetor Assy_{ｷｬﾌﾞﾚﾀｱｯｼ} 1 5ps 、3DHA for EU

4-4 5 3DJ-03200-0 Carburetor Assy_{ｷｬﾌﾞﾚﾀｱｯｼ} 1 4ps、3DJA for EU

4-4 6 3DK-03200-0 Carburetor Assy_{ｷｬﾌﾞﾚﾀｱｯｼ} 1 6ps、3DKA for EU

4-5 1 3AS-03252-0 * Main Nozzle_{* ﾒｲﾝﾉｽﾞﾙ} 1 5ps

4-5 2 3AT-03252-0 * Main Nozzle_{* ﾒｲﾝﾉｽﾞﾙ} 1 4ps

4-5 3 3AU-03252-0 * Main Nozzle_{* ﾒｲﾝﾉｽﾞﾙ} 1 6ps

4-5 4 3DH-03252-0 * Main Nozzle_{* ﾒｲﾝﾉｽﾞﾙ} 1 5ps for EU

4-5 5 3DJ-03252-0 * Main Nozzle_{* ﾒｲﾝﾉｽﾞﾙ} 1 4ps for EU

4-5 6 3DK-03252-0 * Main Nozzle_{* ﾒｲﾝﾉｽﾞﾙ} 1 6ps for EU

4-6 1 3R1-03251-0 * Main Jet (#65)_{* ﾒｲﾝｼﾞｪｯﾄ (#65)} 1 5ps

4-6 2 3H9-03251-0 * Main Jet (#60)_{* ﾒｲﾝｼﾞｪｯﾄ (#60)} 1 4ps

4-6 3 3DJ-04458-0 * Main Jet (#58)_{* ﾒｲﾝｼﾞｪｯﾄ (#58)} 1 4ps for EU

4-6 4 3AU-04468-0 * Main Jet (#68)_{* ﾒｲﾝｼﾞｪｯﾄ (#68)} 1 6ps

4-7 1 3R1-03254-0 * Slow Jet (#38)_{* ｽﾛｰｼﾞｪｯﾄ (#38)} 1 1 5/6ps

4-7 2 3R6-03254-0 * Slow Jet (#35)_{* ｽﾛｰｼﾞｪｯﾄ (#35)} 1 4ps

4-8 3H6-03231-0 * Float_{* ﾌﾛｰﾄ} 1 1 1

4-9 3H6-03240-0 * Float Valve_{* ﾌﾛｰﾄﾊﾞﾙﾌﾞ} 1 1 1

4-10 3H6-03244-0 * Clip_{* ｸﾘｯﾌﾟ} 1 1 1

4-11 3H6-03232-0 * Float Arm Pin_{* ﾌﾛｰﾄｱｰﾑﾋﾟﾝ} 1 1 1

4-12 3H6-03221-0 * Float Chamber_{* ﾌﾛｰﾄﾁｬﾝﾊﾞ} 1 1 1

4-13 3H6-03222-0 * Float Chamber O-Ring_{* ﾌﾛｰﾄﾁｬﾝﾊﾞOﾘﾝｸﾞ} 1 1 1

Applicable model

Different specification

Illustration position number

Fig. No.

(4)

シリンダ & オイルパン

Fig. 1

CYLINDER & OIL PAN ･･････････････････････････････････････････････････ 1

ピストン & クランクシャフト

Fig. 2

PISTON & CRANKSHAFT ･･･････････････････････････････････････････････ 5

シリンダヘッド & バルブ & カムシャフト

Fig. 3

CYLINDER HEAD & VALVE & CAMSHAFT ･･･････････････････････････････ 7

キャブレタ & フュエルポンプ

Fig. 4

CARBURETOR & FUEL PUMP ･･････････････････････････････････････････ 11

リコイルスタータ

Fig. 5

RECOIL STARTER ･････････････････････････････････････････････････････ 17

マグネト

Fig. 6

MAGNETO ････････････････････････････････････････････････････････････ 19

ドライブシャフトハウジング & シフト

Fig. 7

DRIVE SHAFT HOUSING & SHIFT ･･････････････････････････････････････ 21

ギヤケース ( ドライブシャフト ) & ギヤケース ( プロペラシャフト )

Fig. 8

GEAR CASE(DRIVE SHAFT) & GEAR CASE(PROPELLER SHAFT) ･･･････ 25

ブラケット & リバースロック

Fig. 9

BRACKET & REVERSE LOCK ･･････････････････････････････････････････ 31

ボトムカウル & ティラハンドル

Fig. 10

BOTTOM COWL & TILLER HANDLE････････････････････････････････････ 35

トップカウル

Fig. 11

TOP COWL ･･･････････････････････････････････････････････････････････ 39

セパレートフュエルタンク

Fig. 12

SEPARATE FUEL TANK ･･･････････････････････････････････････････････ 41

インテグラルフュエルタンク

Fig. 13

INTEGRAL FUEL TANK ････････････････････････････････････････････････ 43

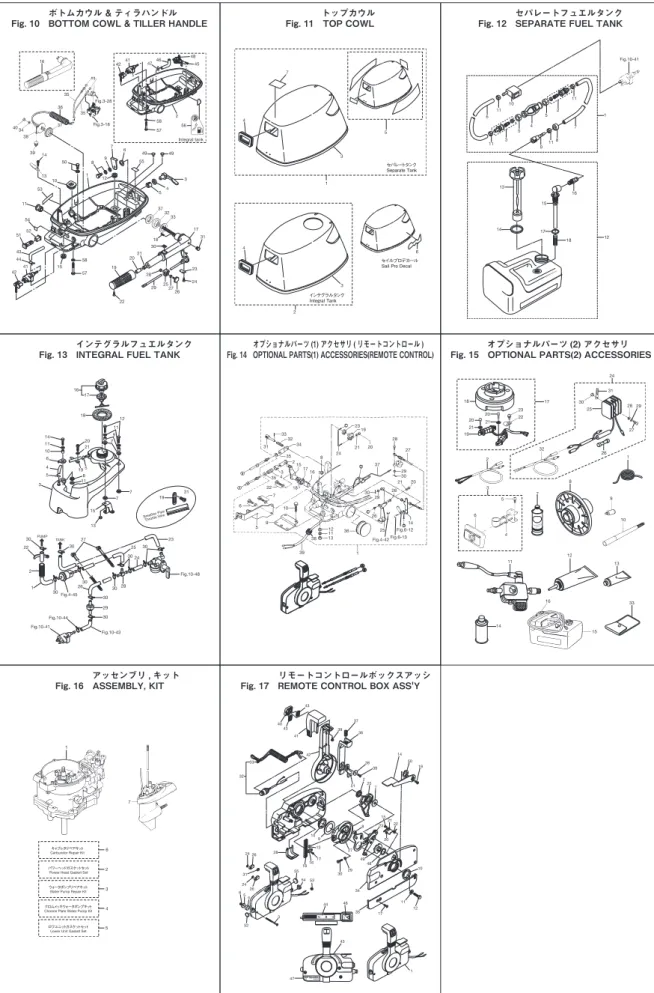

オプショナルパーツ (1) アクセサリ ( リモートコントロール )

Fig. 14

OPTIONAL PARTS (1) ACCESSORIES (REMOTE CONTROL) ････････････ 47

オプショナルパーツ (2) アクセサリ

Fig. 15

OPTIONAL PARTS (2) ACCESSORIES ･･････････････････････････････････ 51

アッセンブリ , キット

Fig. 16

ASSEMBLY, KIT ･･･････････････････････････････････････････････････････ 55

リモートコントロールボックスアッシ

Fig. 17

REMOTE CONTROL BOX ASS'Y ･･･････････････････････････････････････ 57

索引････････････････････････････････････････････････････････････････････････････････ 61

INDEX ･････････････････････････････････････････････････････････････････････････････ 66

INDEX

(Parts Number)

･･･････････････････････････････････････････････････････････････････ 69

アッセンブリ , キット Fig. 16 ASSEMBLY, KIT Fig. 17 REMOTE CONTROL BOX ASS'Yリモートコントロールボックスアッシ Integral tank 32 33 17 31 23 24 18 30 21 20 19 22 28 29 25 26 27 35 35 40 34 38 39 37 36 Fig.3-28 3 4 5 54 11 53 10 50 1 8 9 7 ₆ 55 49 49 12 16 13 14 Fig.3-18 56 48 45 4746 41 42 57 58 58 57 15 41 44 43 42 5152 2 37 5 6 セパレートタンク Separate Tank インテグラルタンク Integral Tank セイルプロデカール Sail Pro Decal

3 7 3 4 1 4 2 12 16 15 13 10 11 6 11 3 5 4 5 2 11 1 7 11 9 14 17 18 8 Fig.10-41 19 31 16 17 18 7 15 7 20 21 5 19 11 9 7 11 12 13 Breather Pipe Throttle Wir e 11 14 10 23 30 24 25 30 28 30 30 30 29 26 2 22 1 Fig.10-41 Fig.10-44 Fig.4-45 Fig.10-43 Fig.10-48 30 30 27 PUMP TANK 30 30 8 3 5 4 6 インテグラルフュエルタンク Fig. 13 INTEGRAL FUEL TANK

31 33 32 34 8 35 2₁₅ 17₁₆ 3 35 4 18 22 7 10 6 5 9 39 38 1 12 11 13 36 23 19 21 24 20 28 27 37 29 30 21 20 28 30 29 26 Fig.6-12 Fig.6-13 Fig.4-42 25 14 オプショナルパーツ（1）アクセサリー（リモートコントロール） Fig. 14 OPTIONAL PARTS (1) ACCESSORIES (REMOTE CONTROL)

26 2 3 8 11 7 33 1 18 20 21 20 21 19 23 22 17 24 31 30 25 28 29 27 32 5 6 4 9 10 12 13 14 16 15 オプショナルパーツ（2）アクセサリー Fig. 15 OPTIONAL PARTS (2) ACCESSORIES

キャブレタリペアキット

Carburetor Repair Kit

パワーヘッドガスケットセット

Power Head Gasket Set

ウォータポンプリペアキット

Water Pump Repair Kit

クロムメッキウォータポンプキット

Chrome Plate Water Pump Kit

ロワユニットガスケットセット

Lower Unit Gasket Set

1 7 6 2 3 4 5 アッセンブリ、キット Fig. 16 ASSEMBLY, KIT

F N R WARM-UP NEU TRAL STOP SWITCH 44 46 45 47 43 43 40 41 42 39 37 36 38 39 51 225 7 8 23 15 21₂₂ 20 49 48 27 29 30 13 17 16 18 34 35 9 10 28 17 11 12 10 14 50 19 32 33 24 26 6 31 5 4 3 55 54 53 1 52 24 26 リモコンボックスアッシイ Fig. 17 REMOTE CONTROL BOX ASS'Y

(7)

シリンダ & オイルパン

Fig. 1 CYLINDER & OIL PAN

Cylinder Head Comp

9

2

55

54

52

53

51

50

1

3

38

37

10

40

44

39

33

32

30

31 ₃₄

35

42

43

31

34

35

27

24

19

29

28

13

12

22 2321

20

41

36

26

25 ₁₁

48

46

47

46

45

49

19

15

16

14

17

18

8

4

5

6

7 シリンダ＆シオイルパン

Fig. 1 CYLINDER & OIL PAN

(8)

Part No.

Description

F4B F5B F6B

Remarks

1-1

3ASB01184-0

Cylinder Block (Service)

ｼﾘﾝﾀﾞﾌﾞﾛｯｸ (ｻｰﾋﾞｽ）

1

1 1-2

101-00121-0

Oil Seal 20-35-7

ｵｲﾙｼｰﾙ 20-35-7

1

1 1-3

9601-3-6205

Ball Bearing 6205

_{ﾎﾞｰﾙﾍﾞｱﾘﾝｸﾞ 6205}

1

1 1-4

3ASB07431-0

Breather Chamber Cover

ﾌﾞﾘｰｻﾞﾁｬﾝﾊﾞｶﾊﾞｰ

1

1 1-5

3AS-07432-0

Gasket Breather Chamber Cover

ｶﾞｽｹｯﾄﾌﾞﾘｰｻﾞﾁｬﾝﾊﾞｰｶﾊﾞｰ

1

1 1-6

3R1-07439-0

Collar Breezer

_{ｶﾗｰﾌﾞﾘｰｻﾞ}

2

2 1-7

941403-0500

Wave Washer d=5

_{ｳｪｰﾌﾞﾜｯｼｬ d=5}

2

2 1-8

921521-6616

Screw

ｽｸﾘｭ

2

2 1-9

345-06915-0

Clamp 6.5-14

_{ｸﾗﾝﾌﾟ 6.5-14}

1

1 1-10

3AS-07709-0

Oilpan Sub-Assy

_{ｵｲﾙﾊﾟﾝｻﾌﾞｱｯｼ}

1

1 1-11

334-00122-0

Oil Seal 25-40-8

ｵｲﾙｼｰﾙ 25-40-8

1

1 1-12

3H6-07404-0

Grommet Oilpan

ｸﾞﾛﾒｯﾄｵｲﾙﾊﾟﾝ

1

1 1-13

345-01111-0

Dowel Pin 6-12

_{ﾀﾞｳｪﾙﾋﾟﾝ 6-12}

2

2 1-14

3H6-07601-0

Oil Pump Rotor (Inner)

ｵｲﾙﾎﾟﾝﾌﾟﾛｰﾀ (ｲﾝﾅ)

1

1 1-15

3H6-07602-0

Oil Pump Rotor (Outer)

ｵｲﾙﾎﾟﾝﾌﾟﾛｰﾀ (ｱｳﾀ)

1

1 1-16

3H6-07603-0

Pin Oil Pump

_{ﾋﾟﾝｵｲﾙﾎﾟﾝﾌﾟ}

1

1 1-17

3R1-07605-0

O-Ring Oil Pump Cover φ3.1

_{Oﾘﾝｸﾞｵｲﾙﾎﾟﾝﾌﾟｶﾊﾞ- φ3.1}

1

1 1-18

3H6-07606-0

Oil Pump Cover

ｵｲﾙﾎﾟﾝﾌﾟｶﾊﾞｰ

1

1 1-19

910121-6616

Bolt 6-16

_{ﾎﾞﾙﾄ 6-16}

3

3 1-20

3H6-07621-0

Plunger Control

_{ﾌﾟﾗﾝｼﾞｬｺﾝﾄﾛｰﾙ}

1

1 1-21

3H6-07622-0

Spring Presher

ｽﾌﾟﾘﾝｸﾞﾌﾟﾚｯｼｬ

1

1 1-22

3H6-07623-0

Seat Spring

ｼｰﾄｽﾌﾟﾘﾝｸﾞ

1

1 1-23

345-66021-0

O-Ring 1.9-6.8

_{Oﾘﾝｸﾞ 1.9-6.8}

1

1 1-24

3H6-67115-0

Plunger Cover

ﾌﾟﾗﾝｼﾞｬｶﾊﾞｰ

1

1 1-25

3H6-07705-1

Drain Bolt

ﾄﾞﾚﾝﾎﾞﾙﾄ

1

1 1-26

3H6-07406-0

Washer 10.2-19-1

_{ﾜｯｼｬ 10.2-19-1}

1

1 1-27

3H6-07411-0

Strainer Body

_{ｽﾄﾚｰﾅﾎﾞﾃﾞｨ}

1

1 1-28

3H6-07412-0

Strainer Cap

ｽﾄﾚｰﾅｷｬｯﾌﾟ

1

1 1-29

3H6-07413-0

Mesh Strainer

_{ﾒｯｼｭｽﾄﾚｰﾅ}

1

1 1-30

3H6-07415-0

Pipe Strainer

_{ﾊﾟｲﾌﾟｽﾄﾚｰﾅ}

1

1 Ref. No.

(9)

シリンダ & オイルパン

Fig. 1 CYLINDER & OIL PAN

Cylinder Head Comp

9

2

55

54

52

53

51

50

1

3

38

37

10

40

44

39

33

32

30

31 ₃₄

35

42

43

31

34

35

27

24

19

29

28

13

12

22 2321

20

41

36

26

25 ₁₁

48

46

47

46

45

49

19

15

16

14

17

18

8

4

5

6

7 シリンダ＆シオイルパン

Fig. 1 CYLINDER & OIL PAN

(10)

Part No.

Description

F4B F5B F6B

Remarks

Ref. No.

1-31

3H6-07416-0

Seal Rubber Strainer

ｼｰﾙﾗﾊﾞｰｽﾄﾚｰﾅ

2

2 1-32

3H6-07417-0

Strainer Stopper

ｽﾄﾚｰﾅｽﾄｯﾊﾟ

1

1 1-33

921521-6512

Screw

_ｽｸﾘｭ

1

1 1-34

3C8-02420-0

Bolt 5-16（Precoated)

ﾎﾞﾙﾄ 5-16 (ﾌﾟﾚｺｰﾄ)

2

2 1-35

940121-0500

Washer

ﾜｯｼｬ

2

2 1-36

3H6-07402-0

Oilpan Gasket

_{ｵｲﾙﾊﾟﾝｶﾞｽｹｯﾄ}

1

1 1-37

3H6-02305-0

Exhaust Cover Gasket

_{ｴｷｿﾞｰｽﾄｶﾊﾞｰｶﾞｽｹｯﾄ}

1

1 1-38

3H6-02302-1

Exhaust Cover (Inner)

ｴｷｿﾞｰｽﾄｶﾊﾞｰ（ｲﾝﾅ）

1

1 1-39

9101F4-5620

Bolt 6-20

_{ﾎﾞﾙﾄ 6-20}

3

3 1-40

9101F4-5640

Bolt

_ﾎﾞﾙﾄ

3

3 1-41

910124-5840

Bolt

ﾎﾞﾙﾄ

6

6 1-42

3H6-07611-0

Oil Pressure Switch

ｵｲﾙﾌﾟﾚｯｼｬｽｲｯﾁ

1

1 1-43

3H6-07612-0

Grommet Oil Pressure Switch

_{ｸﾞﾛﾒｯﾄｵｲﾙﾌﾟﾚｯｼｬｽｲｯﾁ}

1

1 1-44

3H6-07613-0

Oil Pressure Switch Lead Wire L=390

ｵｲﾙﾌﾟﾚｯｼｬｽｲｯﾁﾘｰﾄﾞﾜｲﾔ L＝390

1

1 1-45

369-01210-4

Crankcase Head

ｸﾗﾝｸｹｰｽﾍｯﾄﾞ

1

1 1-46

369-01215-0

Oil Seal 10.1-25-7

_{ｵｲﾙｼｰﾙ 10.1-25-7}

2

2 1-47

369-01217-0

Spacer 19-24.8-1.0

_{ｽﾍﾟｰｻ 19-24.8-1.0}

1

1 1-48

369-01214-0

Crankcase Head Gasket

ｸﾗﾝｸｹｰｽｶﾞｽｹｯﾄ

1

1 1-49

910103-5620

Bolt

_ﾎﾞﾙﾄ

2

2 1-50

3R1-07435-0

Breather Hose

_{ﾌﾞﾘｰｻﾞﾎｰｽ}

1

1 1-51

3C7-02215-0

Clip φ12

ｸﾘｯﾌﾟ φ12

2

2 1-52

3H6-07421-0

Oil Level Gauge

ｵｲﾙﾚﾍﾞﾙｹﾞｰｼﾞ

1

1 1-53

3H6-07422-0

O-Ring 2.62-18.72

_{Oﾘﾝｸﾞ 2.62-18.72}

1

1 1-54

910103-5612

Bolt Washer

ﾎﾞﾙﾄﾜｯｼｬ

1

1 1-55

309-06972-0

Clamp 6.5-47.5P

ｸﾗﾝﾌﾟ 6.5-47.5P

1

(11)

ピストン & クランクシャフト

Fig. 2 PISTON & CRANKSHAFT

2

1

11

8

10

9

8

7

3

6

5

4 ピストン＆クランクシャフト

Fig. 2 PISTON & CRANKSHAFT

(12)

Part No.

Description

F4B F5B F6B

Remarks

Ref. No.

2-1

3H6-00030-0

Crankshaft Assy

ｸﾗﾝｸｼｬﾌﾄｱｯｼ

1

1 2-2

3H6-00115-0

Thrust Plate

ｽﾗｽﾄﾌﾟﾚｰﾄ

1

1 2-3

1 3R4-00001-3

Piston

_{ﾋﾟｽﾄﾝ}

1

1 STD

_{Mark 6}

2-3

2 3R4-00004-3

Piston (0.5O/S)

ﾋﾟｽﾄﾝ (0.5O/S)

1

1 1 OPT

2-4

1 3H6-00011-0

Piston Ring （STD) 1ｓt

ﾋﾟｽﾄﾝﾘﾝｸﾞ (STD) 1st

1

1 1 STD

2-4

2 3H6-00014-0

Piston Ring (0.5O/S) 1ｓｔ

_{ﾋﾟｽﾄﾝﾘﾝｸﾞ (0.5O/S) 1st}

1

1 1 OPT

2-5

1 3H6-00012-0

Piston Ring （STD) 2nd

_{ﾋﾟｽﾄﾝﾘﾝｸﾞ (STD) 2nd}

1

1 1 STD

2-5

2 3H6-00015-0

Piston Ring (0.5O/S) 2nd

ﾋﾟｽﾄﾝﾘﾝｸﾞ (0.5O/S) 2nd

1

1 1 OPT

2-6

1 3H6-00013-0

Piston Ring-Oil （STD)

_{ﾋﾟｽﾄﾝﾘﾝｸﾞｵｲﾙ (STD)}

1

1 1 STD

2-6

2 3H6-00016-0

Piston Ring-Oil (0.5 O/S)

_{ﾋﾟｽﾄﾝﾘﾝｸﾞｵｲﾙ (0.5 O/S)}

1

1 1 OPT

2-7

3AE-00021-0

Piston Pin

ﾋﾟｽﾄﾝﾋﾟﾝ

1

1 2-8

3H6-00024-0

Piston Pin Clip

ﾋﾟｽﾄﾝﾋﾟﾝｸﾘｯﾌﾟ

2

2 2-9

3H6-00040-0

Connecting Rod Assy

_{ｺﾈｸﾃｨﾝｸﾞﾛｯﾄﾞｱｯｼ}

1

1 2-10

3H6-00059-0

Connecting Rod Bolt

ｺﾈｸﾃｨﾝｸﾞﾛｯﾄﾞﾎﾞﾙﾄ

2

2 2-11

338-00131-0

Key Magneto

(13)

シリンダヘッド & バルブ & カムシャフト

Fig. 3 CYLINDER HEAD & VALVE & CAMSHAFT

12

8

9

1

17

19

18

10

14

13

16

15

11

35

20

21

7

6

5

4

2

3

4

5

6

7

31

32

30

29

34

28

33 Fig.10-35

Fig.1-38

21

22

22 mark

23

24

25

26

27 A

シリンダーヘッド＆バルブ＆カムシャフト

Fig. 3 CYLNDER HEAD & VALVE & CAMSHAFT

(14)

Part No.

Description

F4B F5B F6B

Remarks

Ref. No.

3-1

3R4B01001-1

Cylinder Head Assy

ｼﾘﾝﾀﾞﾍｯﾄﾞｱｯｼ

1

1 3-2

3H6-07201-0

Intake Valve

ｲﾝﾃｰｸﾊﾞﾙﾌﾞ

1

1 3-3

3H6-07202-0

Exhaust Valve

_{ｴｷｿﾞｰｽﾄﾊﾞﾙﾌﾞ}

1

1 3-4

3H6-07205-0

Valve Spring Seat

ﾊﾞﾙﾌﾞｽﾌﾟﾘﾝｸﾞｼｰﾄ

2

2 3-5

3AE-07203-0

Valve Spring L＝35

ﾊﾞﾙﾌﾞｽﾌﾟﾘﾝｸﾞ L＝35

2

2 3-6

3H6-07221-0

Retainer

_ﾘﾃｰﾅ

2

2 3-7

3H6-07223-0

Cotter

_ｺｯﾀ

4

4 3-8

345-01111-0

Dowel Pin 6-12

ﾀﾞｳｪﾙﾋﾟﾝ 6-12

2

2 3-9

3H6-01005-1

Cylinder Head Gasket

_{ｶﾞｽｹｯﾄｼﾘﾝﾀﾞﾍｯﾄﾞ}

1

1 3-10

3H6-01012-0

Cylinder Head Bolt 8-90

_{ｼﾘﾝﾀﾞﾍｯﾄﾞﾎﾞﾙﾄ 8-90}

2

2 3-11

3H6-01013-0

Cylinder Head Bolt 8-60

ｼﾘﾝﾀﾞﾍｯﾄﾞﾎﾞﾙﾄ 8-60

2

2 3-12

3H6-02306-0

Exhaust Cover Gasket

ｴｷｿﾞｰｽﾄｶﾊﾞｰｶﾞｽｹｯﾄ

1

1 3-13

3H6B01021-0

Cylinder Head Cover

_{ｼﾘﾝﾀﾞﾍｯﾄﾞｶﾊﾞｰ}

1

1 3-14

3H6-01024-0

Cylinder Head Cover Gasket

ｼﾘﾝﾀﾞﾍｯﾄﾞｶﾊﾞｰｶﾞｽｹｯﾄ

1

1 3-15

910121-0616

Bolt

ﾎﾞﾙﾄ

4

4 3-16

3C8-66308-0

Washer 6-16-1.5

_{ﾜｯｼｬ 6-16-1.5}

4

4 3-17

3H6-01030-0

Thermostat

_{ｻｰﾓｽﾀｯﾄ}

1

1 1 Mark 5B or 52B

3-18

3H9B01031-1

Thermostat Cap

ｻｰﾓｽﾀｯﾄｷｬｯﾌﾟ

1

1 3-19

346-01032-0

Thermostat Cap Gasket

_{ｻｰﾓｽﾀｯﾄｷｬｯﾌﾟｶﾞｽｹｯﾄ}

1

1 3-20

3R4-07010-1

Camshaft Assy

_{ｶﾑｼｬﾌﾄｱｯｼ}

1

1 1 Mark 6

3-21

3H6-07231-0

Lifter

ﾘﾌﾀ

2

2 3-22

3H6-07232-0

Push Rod

ﾌﾟｯｼｭﾛｯﾄﾞ

2

2 3-23

3H6-07233-0

Plate Push Rod

_{ﾌﾟﾚｰﾄﾌﾟｯｼｭﾛｯﾄﾞ}

1

1 3-24

3H6-07234-0

Pivot Bolt

ﾋﾟﾎﾞｯﾄﾎﾞﾙﾄ

2

2 3-25

3H6-07235-0

Rocker Arm

ﾛｯｶｱｰﾑ

2

2 3-26

3H6-07236-0

Pivot Rocker Arm

_{ﾋﾟﾎﾞｯﾄﾛｯｶｱｰﾑ}

2

2 3-27

3H6-07937-0

Adjusting Nut

_{ｱｼﾞｬｽﾄﾅｯﾄ}

2

2 3-28

3H6-63611-0

Throttle Drum

ｽﾛｯﾄﾙﾄﾞﾗﾑ

1

1 3-29

3H6-63612-0

Throttle Opener

_{ｽﾛｯﾄﾙｵｰﾌﾟﾅ}

1

1 3-30

3H6-63618-0

Collar Drum

_{ｶﾗｰﾄﾞﾗﾑ}

1

(15)

シリンダヘッド & バルブ & カムシャフト

Fig. 3 CYLINDER HEAD & VALVE & CAMSHAFT

12

8

9

1

17

19

18

10

14

13

16

15

11

35

20

21

7

6

5

4

2

3

4

5

6

7

31

32

30

29

34

28

33 Fig.10-35

Fig.1-38

21

22

22 mark

23

24

25

26

27 A

シリンダーヘッド＆バルブ＆カムシャフト

Fig. 3 CYLNDER HEAD & VALVE & CAMSHAFT

(16)

Part No.

Description

F4B F5B F6B

Remarks

Ref. No.

3-31

910103-6635

Bolt

ﾎﾞﾙﾄ

1

1 3-32

3C8-66308-0

Washer 6-16-1.5

ﾜｯｼｬ 6-16-1.5

1

1 3-33

910103-6645

Bolt

_ﾎﾞﾙﾄ

2

2 3-34

3H6-63617-0

Throttle Rod

ｽﾛｯﾄﾙﾛｯﾄﾞ

1

1 3-35

9701-1-1103

Spark Plug (DCPR6E)

(17)

キャブレタ & フュエルポンプ

Fig. 4 CARBURETOR & FUEL PUMP

mark D

29

28

40

25

17 ₁₈

7

20

21

20

1

3

2

22

24

27

26

23

30

42

41

38

39

43

44

15

16

14

12

13

11

5

6

19

4

31

33

32

36

34

35 ₃₇

Fig.1-50 Fig.1-51

Fig.1-9

Fig.10-51

Fig.10-25

44

45

46

10

9

8 A

キャブレタ＆フュエルポンプ

Fig. 4 CARBURETOR & FUEL PUMP

(18)

Part No.

Description

F4B F5B F6B

Remarks

Ref. No.

4-1

3H6B02010-0

Intake Manifold Assy

ｲﾝﾃｰｸﾏﾆﾎｰﾙﾄﾞｱｯｼ

1

1 4-2

3H6-02104-0

Intake Manifold Gasket

ｲﾝﾃｰｸﾏﾆﾎｰﾙﾄﾞｶﾞｽｹｯﾄ

1

1 4-3

1 910124-5625

Bolt

_ﾎﾞﾙﾄ

1 4ps

4-3

2 910124-5625

Bolt

ﾎﾞﾙﾄ

2 2 5/6ps

4-3

3 910124-5630

Bolt

ﾎﾞﾙﾄ

1 4ps

4-4

1 3AS-03200-0

Carburetor Assy

_{ｷｬﾌﾞﾚﾀｱｯｼ}

1 5ps、3ASA

4-4

2 3AT-03200-0

Carburetor Assy

_{ｷｬﾌﾞﾚﾀｱｯｼ}

1 4ps、3ATA

4-4

3 3AU-03200-0

Carburetor Assy

ｷｬﾌﾞﾚﾀｱｯｼ

1 6ps、3AUA

4-4

4 3DH-03200-0

Carburetor Assy

_{ｷｬﾌﾞﾚﾀｱｯｼ}

1 5ps 、3DHA for EU

4-4

5 3DJ-03200-0

Carburetor Assy

_{ｷｬﾌﾞﾚﾀｱｯｼ}

1 4ps、3DJA for EU

4-4

6 3DK-03200-0

Carburetor Assy

ｷｬﾌﾞﾚﾀｱｯｼ

1 6ps、3DKA for EU

4-5

1 3AS-03252-0

* Main Nozzle

* ﾒｲﾝﾉｽﾞﾙ

1 5ps

4-5

2 3AT-03252-0

* Main Nozzle

_{* ﾒｲﾝﾉｽﾞﾙ}

1 4ps

4-5

3 3AU-03252-0

* Main Nozzle

* ﾒｲﾝﾉｽﾞﾙ

1 6ps

4-5

4 3DH-03252-0

* Main Nozzle

* ﾒｲﾝﾉｽﾞﾙ

1 5ps for EU

4-5

5 3DJ-03252-0

* Main Nozzle

_{* ﾒｲﾝﾉｽﾞﾙ}

1 4ps for EU

4-5

6 3DK-03252-0

* Main Nozzle

_{* ﾒｲﾝﾉｽﾞﾙ}

1 6ps for EU

4-6

1 3R1-03251-0

* Main Jet (#65)

* ﾒｲﾝｼﾞｪｯﾄ (#65)

1 5ps

4-6

2 3H9-03251-0

* Main Jet (#60)

_{* ﾒｲﾝｼﾞｪｯﾄ (#60)}

1 4ps

4-6

3 3DJ-04458-0

* Main Jet (#58)

_{* ﾒｲﾝｼﾞｪｯﾄ (#58)}

1 4ps for EU

4-6

4 3AU-04468-0

* Main Jet (#68)

* ﾒｲﾝｼﾞｪｯﾄ (#68)

1 6ps

4-7

1 3R1-03254-0

* Slow Jet (#38)

* ｽﾛｰｼﾞｪｯﾄ (#38)

1 1 5/6ps

4-7

2 3R6-03254-0

* Slow Jet (#35)

_{* ｽﾛｰｼﾞｪｯﾄ (#35)}

1 4ps

4-8

3H6-03231-0

* Float

* ﾌﾛｰﾄ

1

1 4-9

3H6-03240-0

* Float Valve

* ﾌﾛｰﾄﾊﾞﾙﾌﾞ

1

1 4-10

3H6-03244-0

* Clip

_{* ｸﾘｯﾌﾟ}

1

1 4-11

3H6-03232-0

* Float Arm Pin

_{* ﾌﾛｰﾄｱｰﾑﾋﾟﾝ}

1

1 4-12

3H6-03221-0

* Float Chamber

* ﾌﾛｰﾄﾁｬﾝﾊﾞ

1

1 4-13

3H6-03222-0

* Float Chamber O-Ring

_{* ﾌﾛｰﾄﾁｬﾝﾊﾞOﾘﾝｸﾞ}

1

1 4-14

922503-6412

* Screw

_{* ｽｸﾘｭ}

2

(19)

キャブレタ & フュエルポンプ

Fig. 4 CARBURETOR & FUEL PUMP

mark D

29

28

40

25

17 ₁₈

7

20

21

20

1

3

2

22

24

27

26

23

30

42

41

38

39

43

44

15

16

14

12

13

11

5

6

19

4

31

33

32

36

34

35 ₃₇

Fig.1-50 Fig.1-51

Fig.1-9

Fig.10-51

Fig.10-25

44

45

46

10

9

8 A

キャブレタ＆フュエルポンプ

Fig. 4 CARBURETOR & FUEL PUMP

(20)

Part No.

Description

F4B F5B F6B

Remarks

Ref. No.

4-15

3H6-03292-0

* Drain Screw

* ﾄﾞﾚﾝｽｸﾘｭ

1

1 4-16

3H6-03293-0

* O-Ring Drain Screw

* Oﾘﾝｸﾞﾄﾞﾚﾝｽｸﾘｭ

1

1 4-17

3H6-03265-0

* Stop Screw

_{* ｽﾄｯﾌﾟｽｸﾘｭ}

1

1 4-18

3H6-03267-0

* Spring Stop Screw

* ｽﾌﾟﾘﾝｸﾞｽﾄｯﾌﾟｽｸﾘｭ

1

1 4-19

1 3AS-03266-0

* Pilot Screw

* ﾊﾟｲﾛｯﾄｽｸﾘｭ

1

1 1 STD

4-19

2 3CH-03266-0

* Pilot Screw（EU)

_{* ﾊﾟｲﾛｯﾄｽｸﾘｭ (EU)}

1

1 1 for EU

4-20

3H6-02011-0

Carburetor Gasket

_{ｷｬﾌﾞﾚﾀｶﾞｽｹｯﾄ}

2

2 4-21

3H6-03952-1

Insulator

ｲﾝｼｭﾚｰﾀ

1

1 4-22

3H6-02411-0

Intake Silencer

_{ｲﾝﾃｰｸｻｲﾚﾝｻ}

1

1 4-23

3H6-02603-0

Flame Arrester

_{ﾌﾚｰﾑﾄﾗｯﾌﾟ}

1

1 4-24

3A0-76079-0

Collar 6.2-9-7.4

ｶﾗｰ 6.2-9-7.4

2

2 4-25

3H6-76079-1

Collar 6.2-9-7

ｶﾗｰ 6.2-9-7

1

1 4-26

9164F1-0685

Bolt 6-85

_{ﾎﾞﾙﾄ 6-85}

2

2 4-27

940103-0600

Washer

ﾜｯｼｬ

2

2 4-28

3H6-63505-0

Cable Holder

ｹｰﾌﾞﾙﾎﾙﾀﾞ

1

1 4-29

910103-0616

Bolt 6-16

_{ﾎﾞﾙﾄ 6-16}

1

1 4-30

930103-0600

Nut

_ﾅｯﾄ

1

1 4-31

3H6-04000-4

Fuel Pump Assy

ﾌｭｴﾙﾎﾟﾝﾌﾟｱｯｼ

1

1 1 Mark “D”

4-32

3H6-04044-0

* Check Valve （P）

_{* ﾁｪｯｸﾊﾞﾙﾌﾞ（P）}

1

1 1 Black

4-33

3H6-04014-1

* Check Valve （R）

_{* ﾁｪｯｸﾊﾞﾙﾌﾞ（R)}

1

1 1 White

4-34

3H6-04028-0

* Pump Body Gasket

* ﾎﾟﾝﾌﾟﾎﾞﾃﾞｨｶﾞｽｹｯﾄ

1

1 4-35

3H6-04005-0

* Pump Diaphragm

* ﾎﾟﾝﾌﾟﾀﾞｲﾔﾌﾗﾑ

1

1 4-36

921603-0308

* Screw

_{* ｽｸﾘｭ}

2

2 4-37

922503-6418

* Screw

* ｽｸﾘｭ

4

4 4-38

3H6-07422-0

O-Ring 2.62-18.72

Oﾘﾝｸﾞ 2.62-18.72

1

1 4-39

921503-7630

Screw

_ｽｸﾘｭ

2

2 4-40

3H6-67192-0

Choke Wire

_{ﾁｮｰｸﾜｲﾔ}

1

1 4-41

346-67115-0

Washer 6.5-21-1

ﾜｯｼｬ 6.5-21-1

1

1 4-42

910103-0612

Bolt 6-12

_{ﾎﾞﾙﾄ 6-12}

1

1 4-43

3H6-02204-0

Fuel Hose 4.5L-115

_{ﾌｭｴﾙﾎｰｽ 4.5L-115}

1

(21)

キャブレタ & フュエルポンプ

Fig. 4 CARBURETOR & FUEL PUMP

mark D

29

28

40

25

17 ₁₈

7

20

21

20

1

3

2

22

24

27

26

23

30

42

41

38

39

43

44

15

16

14

12

13

11

5

6

19

4

31

33

32

36

34

35 ₃₇

Fig.1-50 Fig.1-51

Fig.1-9

Fig.10-51

Fig.10-25

44

45

46

10

9

8 A

キャブレタ＆フュエルポンプ

Fig. 4 CARBURETOR & FUEL PUMP

(22)

Part No.

Description

F4B F5B F6B

Remarks

Ref. No.

4-44

338-02215-0

Clip Fuel Pipe φ10

ｸﾘｯﾌﾟﾌｭｴﾙﾊﾟｲﾌﾟ φ10

5

5 4-45

369-02230-0

Fuel Filter Assy

ﾌｭｴﾙﾌｨﾙﾀｱｯｼ

1

(23)

リコイルスタータ

Fig. 5 RECOIL STARTER

20 ₂₂

23

19 21 18

24 17 16

15

28

25

26

2

3

5

1

6

7

8

9

6

7

10

29

30

13

12

11

14

27

4 リコイルスタータ

Fig. 5 RECOIL STARTER

(24)

Part No.

Description

F4B F5B F6B

Remarks

Ref. No.

5-1

3AS-05090-0

Recoil Starter Assy

ﾘｺｲﾙｽﾀｰﾀｱｯｼ

1

1 5-2

3R1-05105-0

* Starter Case

* ｽﾀｰﾀｹｰｽ

1

1 5-3

3R1-05125-0

* Starter Spring Set

_{* ｽﾀｰﾀｽﾌﾟﾘﾝｸﾞｾｯﾄ}

1

1 5-4

3R1-05004-0

* Starter Spring

* ｽﾀｰﾀｽﾌﾟﾘﾝｸﾞ

1

1 5-5

3R1-05104-0

* Reel

* ﾘｰﾙ

1

1 5-6

3R1-05012-0

* Return Spring

_{* ﾘﾀｰﾝｽﾌﾟﾘﾝｸﾞ}

2

2 5-7

3R1-05003-2

* Ratchet

_{* ﾗﾁｪｯﾄ}

2

2 5-8

3R1-05007-0

* Friction Spring

* ﾌﾘｸｼｮﾝｽﾌﾟﾘﾝｸﾞ

1

1 5-9

3R1-05138-1

* Bolt Starter Shaft

_{* ﾎﾞﾙﾄｽﾀｰﾀｼｬﾌﾄ}

1

1 5-10

3R1-05006-2

* Friction Plate

_{* ﾌﾘｸｼｮﾝﾌﾟﾚｰﾄ}

1

1 5-11

3R1-05013-0

* Starter Rope φ4.5-1620

* ｽﾀｰﾀﾛｰﾌﾟ φ4.5-1620

1

1 5-12

3R1-05019-0

* Starter Handle

* ｽﾀｰﾀﾊﾝﾄﾞﾙ

1

1 5-13

3R1-05131-0

* Rope Anchor

_{* ﾛｰﾌﾟｱﾝｶ}

1

1 5-14

3R1-05116-0

* Sealing Plate Starter

* ｼｰﾘﾝｸﾞﾌﾟﾚｰﾄｽﾀｰﾀ

1

1 5-15

3R1-05252-0

* Starter Lock

* ｽﾀｰﾀﾛｯｸ

1

1 5-16

3R1-05255-0

* Collar 4-6-21

_{* ｶﾗｰ 4-6-21}

1

1 5-17

3R1-05216-0

* Starter Lock Spring

_{* ｽﾀｰﾀﾛｯｸｽﾌﾟﾘﾝｸﾞ}

1

1 5-18

3R1-05253-0

* Starter Lock Cam

* ｽﾀｰﾀﾛｯｸｶﾑ

1

1 5-19

940103-0600

* Washer

_{* ﾜｯｼｬ}

1

1 5-20

921503-7616

* Screw

_{* ｽｸﾘｭ}

1

1 5-21

3R1-05223-0

* Rod Snap

* ﾛｯﾄﾞｽﾅｯﾌﾟ

1

1 5-22

3R1-05215-0

* Collar 6.1-8-6.5

* ｶﾗｰ 6.1-8-6.5

1

1 5-23

3R1-05258-0

* Starter Lock Cam Spring

_{* ｽﾀｰﾀﾛｯｸｶﾑｽﾌﾟﾘﾝｸﾞ}

1

1 5-24

921503-5430

* Screw

* ｽｸﾘｭ

1

1 5-25

9101F4-0623

Bolt

ﾎﾞﾙﾄ

3

3 5-26

941303-0600

Spring Washer

_{ｽﾌﾟﾘﾝｸﾞﾜｯｼｬ}

3

3 5-27

309-06972-0

Clamp 6.5-47.5P

_{ｸﾗﾝﾌﾟ 6.5-47.5P}

1

1 5-28

3R0-72181-0

Caution Decal (B)

ｺｰｼｮﾝﾃﾞｶｰﾙ (B)

1

1 5-29

3H6-05217-0

Starter Lock Rod

_{ｽﾀｰﾀﾛｯｸﾛｯﾄﾞ}

1

1 5-30

345-05223-1

Rod Snap 3.5-2

_{ﾛｯﾄﾞｽﾅｯﾌﾟ 3.5-2}

1

(25)

マグネト

Fig. 6 MAGNETO

1

8

7

9

10

12

23

24

11

20

13

22

21

17

15

18

16

1

3

4

6

5

3

4

2

25

19

14 マグネト

(26)

Part No.

Description

F4B F5B F6B

Remarks

Ref. No.

6-1

1 3AS-06009-0

Flywheel MF54 (Mark48)

ﾌﾗｲﾎｲｰﾙ MF54 (ﾏｰｸ48)

1

1 STD

with out Alternator

6-1

2 3AS-06001-0

Flywheel MF54 (Mark50)

ﾌﾗｲﾎｲｰﾙ MF54 (ﾏｰｸ50)

1

1 for Sail Pro

(with Alternater)

6-2

3AS-06023-0

Alternator Assy

_{ｵﾙﾀﾈｰﾀｱｯｼ}

1

1 1 12V60W

6-3

921503-0525

Screw

ｽｸﾘｭ

4

4 6-4

940103-0500

Washer

ﾜｯｼｬ

4

4 6-5

369-06915-0

Clamp 4.2-3-8

_{ｸﾗﾝﾌﾟ 4.2-3-8}

1

1 6-6

921521-6408

Screw

_ｽｸﾘｭ

1

1 with Alternator Sail Pro Only

6-7

940121-1200

Washer

ﾜｯｼｬ

1

1 6-8

369-00132-0

Nut 12-P1.25

_{ﾅｯﾄ 12-P1.25}

1

1 6-9

3AS-06041-0

Igniter W/R-Cap

_{ｲｸﾞﾅｲﾀ (抵抗入りｷｬｯﾌﾟ付)}

1

1 6-10

3H6-06999-0

*Plug Cap W/Resistance

*ﾌﾟﾗｸﾞｷｬｯﾌﾟ (抵抗入り)

1

1 6-11

910103-5630

Bolt

_ﾎﾞﾙﾄ

2

2 6-12

1 398-06972-0

Clamp 6.5-67P

_{ｸﾗﾝﾌﾟ 6.5-67P}

2

2 6-12

2 309-06972-0

Clamp 6.5-47.5P

ｸﾗﾝﾌﾟ 6.5-47.5P

1

1 6-13

921503-0612

Screw

ｽｸﾘｭ

1

1 6-14

369-76060-1

Rectifier Complete

_{ﾚｸﾁﾌｧｲﾔｺﾝﾌﾟﾘｰﾄ}

1

1 6-15

334-76211-0

* Fuse (10A)

* ﾋｭｰｽﾞ (10A)

1

1 6-16

353-06972-0

Clamp 7-80P

ｸﾗﾝﾌﾟ 7-80P

1

1 6-17

399-76120-0

Battery Cable L＝494

_{ﾊﾞｯﾃﾘｹｰﾌﾞﾙ L＝494}

1

1 6-18

3H6-76037-0

Cable Terminal Plug

_{ｹｰﾌﾞﾙﾀｰﾐﾅﾙﾌﾟﾗｸﾞ}

1

1 6-19

345-66226-0

Grommet 17-3

ｸﾞﾛﾒｯﾄ 17-3

1

1 with Alternator Sail Pro Only

6-20

3H6-71040-0

Pilot Lamp Assy

_{ﾊﾟｲﾛｯﾄﾗﾝﾌﾟｱｯｼ}

1

1 6-21

3AS-06870-0

Stop Switch Assy

ｽﾄｯﾌﾟｽｲｯﾁｱｯｼ

1

1 6-22

353-06821-0

* Stop Switch Lanyard Assy(W/curl)

* ｽﾄｯﾌﾟｽｲｯﾁﾗﾝﾔｰﾄﾞｱｯｼ (ｶｰﾙ付)

1

1 6-23

345-06915-0

Clamp 6.5-14

_{ｸﾗﾝﾌﾟ 6.5-14}

1

1 6-24

910103-5612

Bolt W/Washer

_{ﾎﾞﾙﾄﾜｯｼｬｰ付}

1

1 6-25

1 3H6-06133-0

Protector Wire Harness

ﾌﾟﾛﾃｸﾀﾜｲﾔﾊｰﾈｽ

1

1 1 for Separate Tank Model

6-25

2 3H9-06133-0

Protector Wire Harness

_{ﾌﾟﾛﾃｸﾀﾜｲﾔﾊｰﾈｽ}

1

1 1 for Integral Tank Model

(27)

ドライブシャフトハウジング & シフト

Fig. 7 DRIVE SHAFT HOUSING & SHIFT

8

6

4

5

14

10

3

2

1

15

13

12

11

16

33

34

20

21

22

19

18 Fig.8-33

28

29

27

23 26 30

24

32

31 ₂₅

ドライブシャフトハウジング＆シフト

Fig. 7 DRIVE SHAFT HOUSING & SHIFT

(28)

Part No.

Description

F4B F5B F6B

Remarks

Ref. No.

7-1

1 3H6Q61020-0

Drive Shaft Housing Assy (S)

ﾄﾞﾗｲﾌﾞｼｬﾌﾄﾊｳｼﾞﾝｸﾞｱｯｼ (S)

1

1 1 for Transom“S”

7-1

2 3H6Q61030-1

Drive Shaft Housing Assy (L)

ﾄﾞﾗｲﾌﾞｼｬﾌﾄﾊｳｼﾞﾝｸﾞｱｯｼ (L)

1

1 1 for Transom“L”

7-1

3 3ASQ61030-0

Drive Shaft Housing Assy (UL)

_{ﾄﾞﾗｲﾌﾞｼｬﾌﾄﾊｳｼﾞﾝｸﾞｱｯｼ (UL)}

1

1 1 for Transom“UL”

7-2

301-61021-0

* Bushing Shift Lever

* ﾌﾞｯｼﾝｸﾞｼﾌﾄﾚﾊﾞｰ

1

1 7-3

3H6-07257-0

* Exhaust Plug

* ｴｷｿﾞｰｽﾄﾌﾟﾗｸﾞ

1

1 7-4

1 369-64331-2

Drive Shaft Bushing Assy

_{ﾄﾞﾗｲﾌﾞｼｬﾌﾄﾌﾞｯｼﾝｸﾞｱｯｼ}

1

1 1 for Transom“L”

7-4

2 3AS-64331-0

Drive Shaft Bushing Assy

_{ﾄﾞﾗｲﾌﾞｼｬﾌﾄﾌﾞｯｼﾝｸﾞｱｯｼ}

1

1 1 for Transom“UL”

7-5

1 369-60003-0

* Drive Shaft Bushing

* ﾄﾞﾗｲﾌﾞｼｬﾌﾄﾌﾞｯｼﾝｸﾞ

1

1 1 for Transom“L”

7-5

2 3AB-60003-0

* Drive Shaft Bushing

_{* ﾄﾞﾗｲﾌﾞｼｬﾌﾄﾌﾞｯｼﾝｸﾞ}

1

1 1 for Transom“UL”

7-6

369-64332-1

Stopper Drive Shaft

_{ｽﾄｯﾊﾟﾄﾞﾗｲﾌﾞｼｬﾌﾄ}

1

1 7-7

3H6-64333-1

Screw Pre－coated 5-25

ｽｸﾘｭﾌﾟﾚｺｰﾄ 5-25

2

2 2 for Transom “L” & “UL”

7-8

9401E3-0500

Washer

ﾜｯｼｬ

2

2 7-9

9215E3-0510

Screw

_ｽｸﾘｭ

2

2 2 for Transom “S”

7-10

369-66043-1

Grommet Cam Rod

ｸﾞﾛﾒｯﾄｶﾑﾛｯﾄﾞ

1

1 7-11

345-01111-0

Dowel Pin 6-12

ﾀﾞｳｪﾙﾋﾟﾝ 6-12

2

2 7-12

9106E3-0808

Bolt

_ﾎﾞﾙﾄ

1

1 7-13

332-60006-0

Gasket 8.1-15-1

_{ｶﾞｽｹｯﾄ 8.1-15-1}

1

1 7-14

369-61016-0

Grommet 29.3

ｸﾞﾛﾒｯﾄ 29.3

1

1 7-15

9101E3-5630

Bolt

_ﾎﾞﾙﾄ

6

6 7-16

3H6-61012-0

Drive Shaft Housing Gasket

_{ﾄﾞﾗｲﾌﾞｼｬﾌﾄﾊｳｼﾞﾝｸﾞｶﾞｽｹｯﾄ}

1

1 7-17

369Q61110-2

Extension Housing

ｴｸｽﾃﾝｼｮﾝﾊｳｼﾞﾝｸﾞ

1

1 1 for Transom “UL”

7-18

9161E3-0625

Bolt

ﾎﾞﾙﾄ

1

1 7-19

9401E3-0600

Washer

_ﾜｯｼｬ

1

1 7-20

9152E3-0825

Stud Bolt

ｽﾀｯﾄﾞﾎﾞﾙﾄ

1

1 7-21

9401E3-0800

Washer

ﾜｯｼｬ

1

1 7-22

930103-0800

Nut

_ﾅｯﾄ

1

1 7-23

1 369-66214-0

Shift Rod (S)

_{ｼﾌﾄﾛｯﾄﾞ (S)}

1

1 1 for Transom“S”

7-23

2 369-66215-0

Shift Rod (L)

ｼﾌﾄﾛｯﾄﾞ (L)

1

1 1 for Transom“L”

7-24

369-66225-0

Shift Rod Lever

_{ｼﾌﾄﾛｯﾄﾞﾚﾊﾞｰ}

1

(29)

ドライブシャフトハウジング & シフト

Fig. 7 DRIVE SHAFT HOUSING & SHIFT

8

6

4

5

14

10

3

2

1

15

13

12

11

16

33

34

20

21

22

19

18 Fig.8-33

28

29

27

23 26 30

24

32

31 ₂₅

ドライブシャフトハウジング＆シフト

Fig. 7 DRIVE SHAFT HOUSING & SHIFT

(30)

Part No.

Description

F4B F5B F6B

Remarks

Ref. No.

7-26

951503-1210

Split Pin

ｽﾌﾟﾘｯﾄﾋﾟﾝ

1

1 7-27

369-66241-0

Shift Rod Joint Assy

ｼﾌﾄﾛｯﾄﾞｼﾞｮｲﾝﾄｱｯｼ

1

1 7-28

940103-0600

Washer

_ﾜｯｼｬ

1

1 7-29

910103-5616

Bolt 5-16

ﾎﾞﾙﾄ 5-16

1

1 7-30

910903-6416

Bolt

ﾎﾞﾙﾄ

1

1 7-31

3H6-66110-0

Shift Lever

_{ｼﾌﾄﾚﾊﾞｰ}

1

1 7-32

301-66136-0

O-Ring 1.9-8.8

_{Oﾘﾝｸﾞ 1.9-8.8}

2

2 7-33

369-66116-0

Ceramic Ball 7.7

ｾﾗﾐｯｸﾎﾞｰﾙ 7.7

1

1 7-34

369-66112-1

Spring Shift Lever Stopper

_{ｽﾌﾟﾘﾝｸﾞｼﾌﾄﾚﾊﾞｰｽﾄｯﾊﾟ}

1

(31)

ギヤケース ( ドライブシャフト ) & ギヤケース ( プロペラシャフト )

Fig. 8 GEAR CASE(DRIVE SHAFT) & GEAR CASE(PROPELLER SHAFT)

1

2

B A B A

17

7

13

20 2322

19

21

18

62

61

63

59

64

58

9

11

8

43

29

44

3 ₄

55

54

4

3

14

57

56

24

25

40

34

37

38

39

27

35

36

30

31

28

33

32

46

47

41

50

49

51

45

48

52

66

65

42

26

6

5 For

Sail Pro 53

ギヤケース（ドライブシャフト）

＆ギヤケース（プロペラシャフト）

(32)

Part No.

Description

F4B F5B F6B

Remarks

Ref. No.

8-1

1 369Q60000-3

Gear Case Assy

ｷﾞﾔｹｰｽｱｯｼ

1

1 1 STD

8-1

2 399Q60000-3

Gear Case Assy

ｷﾞﾔｹｰｽｱｯｼ

1 for 6ps UL

8-2

369-60211-0

* Roller Bearing 14-20-12

_{* ﾛｰﾗﾍﾞｱﾘﾝｸﾞ 14-20-12}

1

1 8-3

332-60005-2

Plug

ﾌﾟﾗｸﾞ

2

2 8-4

332-60006-0

Gasket 8.1-15-1

ｶﾞｽｹｯﾄ 8.1-15-1

2

2 8-5

3H6-60218-0

Anode

_{ｱﾉｰﾄﾞ}

1

1 8-6

910103-0616

Bolt

_ﾎﾞﾙﾄ

1

1 8-7

9601-0-6004

Ball Bearing 6004

ﾎﾞｰﾙﾍﾞｱﾘﾝｸﾞ 6004

1

1 8-8

369Q87323-1

Propeller Shaft Housing Assy

_{ﾌﾟﾛﾍﾟﾗｼｬﾌﾄﾊｳｼﾞﾝｸﾞｱｯｼ}

1

1 8-9

369Q60101-1

* Propeller Shaft Housing

_{* ﾌﾟﾛﾍﾟﾗｼｬﾌﾄﾊｳｼﾞﾝｸﾞ}

1

1 8-10

369-60111-0

* Oil Seal 15-28-10

* ｵｲﾙｼｰﾙ 15-28-10

1

1 8-11

345-65015-0

* O-Ring 3.2-47

* Oﾘﾝｸﾞ 3.2-47

1

1 8-12

9601-0-6002

* Ball Bearing 6002

_{* ﾎﾞｰﾙﾍﾞｱﾘﾝｸﾞ 6002}

1

1 8-13

369-64010-2

Bevel Gear Assy (A)

ﾍﾞﾍﾞﾙｷﾞﾔ A ｱｯｼ

1

1 8-14

369-64020-2

Bevel Gear B

ﾍﾞﾍﾞﾙｷﾞﾔ B

1

1 8-15

369-64030-2

Bevel Gear Assy (C)

_{ﾍﾞﾍﾞﾙｷﾞﾔ C ｱｯｼ}

1

1 8-16

369-64032-0

Washer 15.2-19-1.9

_{ﾜｯｼｬ 15.2-19-1.9}

1

1 8-17

1 369-64014-0

Shim 21-28-0.1

ｼﾑ 21-28-0.1

A

A ｔ＝0.1

8-17

2 369-64015-0

Shim 21-28-0.15

_{ｼﾑ 21-28-0.15}

A

A ｔ＝0.15

8-18

369-64211-1

Propeller Shaft

_{ﾌﾟﾛﾍﾟﾗｼｬﾌﾄ}

1

1 8-19

301-64215-1

Clutch

ｸﾗｯﾁ

1

1 8-20

301-64217-0

Pin 3.5-28

ﾋﾟﾝ 3.5-28

1

1 8-21

393-64221-0

Spring Clutch

_{ｽﾌﾟﾘﾝｸﾞｸﾗｯﾁ}

1

1 8-22

369-64222-0

Spring Retainer Clutch

ｽﾌﾟﾘﾝｸﾞﾘﾃｰﾅｸﾗｯﾁ

1

1 8-23

369-64223-0

Push Rod Clutch

ﾌﾟｯｼｭﾛｯﾄﾞｸﾗｯﾁ

1

1 8-24

369-60206-0

Water Strainer Sub

_{ｳｫｰﾀｽﾄﾚｰﾅｻﾌﾞ}

1

1 8-25

921803-0620

Screw

_ｽｸﾘｭ

1

1 8-26

369-65035-0

Water Pipe (Lower)

ｳｫｰﾀﾊﾟｲﾌﾟ (ﾛﾜ)

1

1 8-27

369-65036-0

Seal Rubber Water Pipe Lower

_{ｼｰﾙﾗﾊﾞｰｳｫｰﾀﾊﾟｲﾌﾟﾛﾜ}

2

2 8-28

369-65021-1

Water Pump Impeller

_{ｳｫｰﾀﾎﾟﾝﾌﾟｲﾝﾍﾟﾗ}

1

(33)

ギヤケース ( ドライブシャフト ) & ギヤケース ( プロペラシャフト )

トーハツ船外機

パーツ カタログ

MFS 4B

5B

MFS 4B

5B

トーハツ船外機

パーツ カタログ

6B

PARTS CATALO

G

MFS 4B/5B/6B

6B

〒174-0051

〒812-0892

〒530-0043

〒174-0051

03（3966）3116

092（411）8770

06（6358）2971

03（3966）2222

東京都板橋区小豆沢3-5-4

福岡市博多区東那珂2-10-55

大 阪 市 北 区 天 満 1 - 8 - 2 7

東京都板橋区小豆沢3-5-4

本

社

マリン九州

マリン関西

マリン関東

Website :

PARTS CATALOG

PARTS

CATALOG

000001AX~

パーツカタログのご使用について

1. このパーツカタログは ､ 2010 年 1 月、現在で編集しております。

2. 新設 ､ 廃止または ､ 変更が生じた場合は ､ サービスブルテン等にてお知らせ致しますの

で、その都度 ､ ご訂正ください ｡

3. イラストレーション（部品図）は部品検査の目安として記載していますので現品と形状が

異なる場合があります。

4. イラストが一つに対して複数の品番がありますので枝番と適用モデルを確認してからご注

文願います。

5. アッセンブリまたは ､ キットでの販売部品は ､ その構成する部品の頭に (*) 印をつけて表

しています ｡

6. 本文中に記載されている記号は ､ 次の様になっています ｡

STD : スタンダード

OPT : オプション

O/S : オーバーサイズ

Ass'y : アッセンブリ

AR

: 必要に応じて選択

EU

: European Union

7. オーダー上の注意

塗装部品の注文に当っては ､ 以下に従ってください ｡

パーツナンバーの 4 桁目が “B” ・“Q” 記号のものは塗装されています ｡ 現在の塗装色

はパワーヘッドがブラック (B)､ ロワユニットがアクアマリンブルー (Q) ､ プロペラが

ブラック (B) です ｡

※ ロワユニットの旧塗装色は (S) シルバーグレーです ｡

[ 例示 ]

エンジンショートブロックキット ロワユニットアッシ （L）

3ASB87090-5

369Q87302-3

┃

┃

B: ブラック

Q: アクアマリンブルー

8. ボルト・ナット・ワッシャのサイズ記号に付いて

ボルト

○○○○○○ - ○○○○

首下長さ

径

ナット・ワッシャ ○○○○○○ - ○○○○

径

9. 標準部品のホースは、長巻（備考を参照）に代替されます。

適用モデル

仕様違い

イラスト位置 No.

Fig. No.

パーツカタログ

パーツカタログ

大阪市北区天満 1 - 8 - 2 7

1. このパーツカタログは､ 2010 年 1 月、現在で編集しております。

2. 新設､廃止または､変更が生じた場合は､サービスブルテン等にてお知らせ致しますの

で、その都度､ご訂正ください｡

**5. アッセンブリまたは､キットでの販売部品は､その構成する部品の頭に (*) 印をつけて表**

しています｡

6. 本文中に記載されている記号は､次の様になっています｡

塗装部品の注文に当っては､以下に従ってください｡

パーツナンバーの 4 桁目が “B” ・“Q” 記号のものは塗装されています｡現在の塗装色

はパワーヘッドがブラック (B)､ロワユニットがアクアマリンブルー (Q) ､プロペラが

ブラック (B) です｡

※ ロワユニットの旧塗装色は (S) シルバーグレーです｡

エンジンショートブロックキットロワユニットアッシ（L）
