データシート用但し書き

(1)

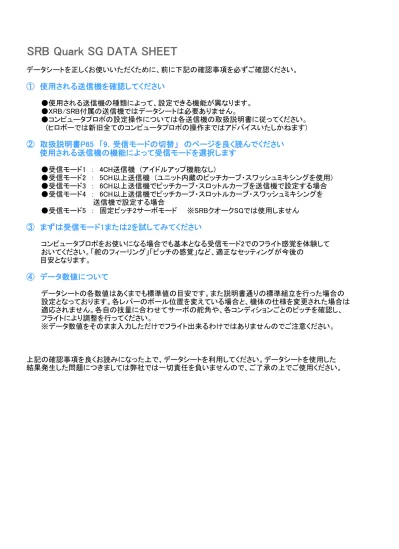

SRB Quark SG DATA SHEET

データシートを正しくお使いいただくために、前に下記の確認事項を必ずご確認ください。

①　使用される送信機を確認してください

　　　●使用される送信機の種類によって、設定できる機能が異なります。

　　　●XRB/SRB付属の送信機ではデータシートは必要ありません。

　　　●コンピュータプロポの設定操作については各送信機の取扱説明書に従ってください。

　　　　(ヒロボーでは新旧全てのコンピュータプロポの操作まではアドバイスいたしかねます)

②　取扱説明書P65　「9．受信モードの切替」　のページを良く読んでください

　　使用される送信機の機能によって受信モードを選択します

　　　●受信モード1　：　4CH送信機　(アイドルアップ機能なし)

　　　●受信モード2　：　5CH以上送信機　(ユニット内蔵のピッチカーブ・スワッシュミキシングを使用)

　　　●受信モード3　：　6CH以上送信機でピッチカーブ・スロットルカーブを送信機で設定する場合

　　　●受信モード4　：　6CH以上送信機でピッチカーブ・スロットルカーブ・スワッシュミキシングを

送信機で設定する場合

　　　●受信モード5　：　固定ピッチ2サーボモード　　※SRBクオークSGでは使用しません

③　まずは受信モード1または2を試してみてください

　　　コンピュータプロポをお使いになる場合でも基本となる受信モード2でのフライト感覚を体験して

　　　おいてください。「舵のフィーリング」「ピッチの感覚」など、適正なセッティングが今後の

目安となります。

④　データ数値について

　　　データシートの各数値はあくまでも標準値の目安です。また説明書通りの標準組立を行った場合の

　　　設定となっております。各レバーのボール位置を変えている場合と、機体の仕様を変更された場合は

　　　適応されません。各自の技量に合わせてサーボの舵角や、各コンディションごとのピッチを確認し、

　　　フライトにより調整を行ってください。

　　　※データ数値をそのまま入力しただけでフライト出来るわけではありませんのでご注意ください。

上記の確認事項を良くお読みになった上で、データシートを利用してください。データシートを使用した

結果発生した問題につきましては弊社では一切責任を負いませんので、ご了承の上でご使用ください。

(2)

(3)

FUTABA T6EXHP

受信モード4 受信モード3

CH1(AIL) CH2(ELE) CH3(THR) CH4(RUD) CH5(GYR) CH6(PIT) NORM 100% 100% 100% IDL1 100% 100% 100% IDL2 100% 100% 100% IDL3 100% 100% 100% HOLD 100% 100% 100% NORM 0% 0% 0% IDL1 0% 0% 0% IDL2 0% 0% 0% IDL3 0% 0% 0% HOLD 0% 0% 0% (R/U) 100% 100% 100% 100% 100% 100% (U/D) 100% 100% 100% 100% 100% 100% NOR NOR NOR NOR NOR REV (R/U) 100% 100% 100% 100% ※1 80% 51% (U/D) 100% 100% 100% 100% ※1 80% 51% NOR NOR NOR NOR NOR NOR

AIL ELE PIT

POINT1 POINT2 POINT3 POINT4 POINT5 N-TH - 0% 50% 58% 66% 100% I-TH ON 100% 72% 74% 80% 100% N-PI - 32% 63% 88% 97% 100% I-PI - 0% 32% 63% 79% 95% UP 100% DN 100% ※1 ノーマルからアイドルアップに切替えた時、ラダーがズレる症状の改善のため訂正。で覆われた部分は受信モード4の設定となります。で覆われた部分は受信モード3の設定となります。設定したい受信モードをご確認のうえ、送信機の設定を行ってください。各コンディションは以下のような設定になっています。 The setting of each condition is following. ※1 デュアルレート・エクスポネンシャルの設定は、

実際にフライトし各自のフィーリングにあわせて調整をおこなってください。 ※1 For dual rate / expo setting, adjust with flight test.

各数値はあくまでも目安です。サーボの舵角や、各コンディションごとのピッチ角を確認し、フライトにより調整をおこなってください。

Each figure only shows a rough standard. Check the steering angle of the servo and the pitch angle for each condition and adjust after fiying.

ホバリング Hovering スワッシュ AFR SWASH リバース REVR INH REVO レボリューションミキシングデュアル D/R 受信モード3 リバース REVR NORM ---INH IDL1 ループ系 / ロール系 Loop / Roll エンドポイント EPA ピッチカーブ PIT-CRV スロットルカーブ THR-CRV 70% 70% -51% MODL : PPM ---ジャイロミキシング GYRO GYRO:ON エクスポ EXP スロットルホールド HOLD スロットルカット TH-CUT エンドポイント EPA 受信モード4 ---SWASH : 3-S SWASH : 1-S INH --- ---最終アップデート：2010年6月4日

(4)

FUTABA T7CHP

CH1(AIL) CH2(ELE) CH3(THR) CH4(RUD) CH5(GYR) CH6(PIT) NORM 100% 100% 100% IDL1 100% 100% 100% IDL2 100% 100% 100% IDL3 100% 100% 100% HOLD 100% 100% 100% NORM 0% 0% 0% IDL1 0% 0% 0% IDL2 0% 0% 0% IDL3 0% 0% 0% HOLD 0% 0% 0% (R/U) 100% 100% 100% 100% 100% 100% (U/D) 100% 100% 100% 100% 100% 100% NOR NOR NOR NOR NOR REV (R/U) 100% 100% 100% 100% 100% 51% (U/D) 100% 100% 100% 100% 100% 51% NOR NOR NOR NOR NOR NOR

AIL ELE PIT

POINT1 POINT2 POINT3 POINT4 POINT5 NORM - 0% 50% 58% 66% 100% IDL1 ON 100% 72% 74% 80% 100% IDL2 ON 100% 82% 82% 92% 100% NOR - 32% 63% 88% 97% 100% IDL1 - 0% 32% 63% 79% 95% IDL2 - 0% 25% 50% 75% 100% HOLD INH - - - - -UP NORM AVC 100% CT IDL1 AVC 100% DN IDL2 AVC 100% で覆われた部分は受信モード4の設定となります。で覆われた部分は受信モード3の設定となります。設定したい受信モードをご確認のうえ、送信機の設定を行ってください。各コンディションは以下のような設定になっています。 The setting of each condition is following. ※1 デュアルレート・エクスポネンシャルの設定は、

各数値はあくまでも目安です。サーボの舵角や、各コンディションごとのピッチ角を確認し、 IDL2 フライトにより調整をおこなってください。

Each figure only shows a rough standard. Check the steering angle of the servo and the pitch angle for each condition and adjust after fiying.

--- --- --- ---SWASH : HR3 SWASH : H-1 パラメータ PARAMETER 3D リバース　REVERSE デュアル D/R 受信モード3 INH リバース　REVERSE

INH レボリューションミキシング_REVO-MIX INH

NORM ホバリング Hovering スロットルカーブ THR-CRV 70% 70% スワッシュ AFR SWASH -51% IDL1 ループ系 / ロール系 Loop / Roll ピッチカーブ PIT-CRV MODUL : PPM ---ジャイロミキシング GYRO GYRO:ON MODE:GY SW:E エクスポ EXP スロットルホールド TH-HOLD スロットルカット TH-CUT エンドポイント E. POINT 受信モード4 エンドポイント E. POINT

(5)

FUTABA T9CHP

MIX MIX MIX

INH INH INH

AIL ELE PIT

MIX POINT1 POINT2 POINT3 POINT4 POINT5 NORM - 0% 50% 58% 66% 100% IDL1 ON 100% 74% 74% 80% 100% IDL2 ON 100% 83% 83% 92% 100% IDL3 INH - - - - -NOR - 32% 63% 88% 97% 100% IDL1 - 0% 32% 64% 79% 95% IDL2 - 0% 25% 50% 75% 100% IDL3 INH - - - - -HOLD INH - - - - -NORM AVC 100% IDL1 AVC 100% IDL2 AVC 100% IDL3 - -HOLD - -で覆われた部分は受信モード4の設定となります。で覆われた部分は受信モード3の設定となります。設定したい受信モードをご確認のうえ、送信機の設定を行ってください。各コンディションは以下のような設定になっています。 The setting of each condition is following. ※1 デュアルレート・エクスポネンシャルの設定は、

各数値はあくまでも目安です。サーボの舵角や、各コンディションごとのピッチ角を確認し、 IDL2 フライトにより調整をおこなってください。 IDL3 Each figure only shows a rough standard. Check the steering angle of the servo and HOLD the pitch angle for each condition and adjust after fiying.

パラメータ PARAMETER TYPE : HELI(SR-3) TYPE : HELI(SWH1) 70% デュアル D/R リバース　REVERSE ---MODUL : PPM ---51% 70% ---ピッチカーブ PIT-CURVE -ループ系 / ロール系 Loop / Roll 3D IDL1 ジャイロミキシング GYRO SENS MIX:ACT MODE:GY SW:Cond NORM ホバリング Hovering ---リバース　REVERSE 受信モード3 ---エクスポ EXP エンドポイント END POINT 受信モード4 エンドポイント END POINT スロットルカーブ THR-CURVE レボリューションミキシング REVO-MIX スワッシュAFR SWASH AFR スロットルホールド THR-HOLD スロットルカット THROTTLE CUT

(6)

FUTABA T10CHP

MIX MIX

INH INH

AIL ELE PIT

POINT1 POINT2 POINT3 POINT4 POINT5 POINT6 POINT7 OUT 0% 47% 52% - 66% 76% 100% STK 0% 10% 30% - 75% 92% 100% OUT 100% 74% - 74% 81% 87% 100% STK 0% 24% - 50.5% 75% 87.5% 100% OUT 100% 83% 83% - - - 100% STK 0% 30% 45% - - - 100% OUT - - - -STK - - - -OUT -35% - 40% 75% 93% 98% 100% STK 0% - 30% 50% 72% 85% 100% OUT -100% - - 25% - - 90% STK 0% - - 50% - - 100% OUT -100% - - 0% - - 100% STK 0% - - 50% - - 100% OUT - - - -STK - - - -OUT - - - -STK - - - -NORM AVC 100% IDL1 AVC 100% IDL2 AVC 100% IDL3 - -HOLD - -で覆われた部分は受信モード4の設定となります。で覆われた部分は受信モード3の設定となります。設定したい受信モードをご確認のうえ、送信機の設定を行ってください。各コンディションは以下のような設定になっています。 The setting of each condition is following. ※1 デュアルレート・エクスポネンシャルの設定は、

パラメータ PARAMETER スワッシュAFR SWASH AFR リバース　REVERSE デュアル D/R 受信モード3 ピッチカーブ PIT-CURVE スロットルカーブ THR-CURVE NOR IDL3/INH HOLD/INH IDL3/INH IDL2 IDL1 NORM IDL1 IDL2 70% 70% NORM ホバリング Hovering IDL1 -ループ系 / ロール系 Loop / Roll 3D ジャイロミキシング GYRO SENS MIX:ACT MODE:GY SW:Cond エクスポ EXP スロットルホールド THR-HOLD スロットルカット THROTTLE CUT エンドポイント END POINT 受信モード4 エンドポイント END POINT リバース　REVERSE -51% ---TYPE : HELICOPTER --- --- ---SWASH : HR3 SWASH : H-1 MODUL : PPM

(7)

---FUTABA T12FGH

MIX MIX

INH INH

AIL ELE PIT

POINT1 POINT2 POINT3 POINT4 POINT5 RATE 0% 50% 58% 66% 100% POS -100% -50% 0% 50% 100% RATE 100% 74% 74% 80% 100% POS -100% -50% 0% 50% 100% RATE 100% 83% 83% 92% 100% POS -100% -50% 0% 50% 100% RATE - - - - -POS - - - - -RATE -35% 40% 75% 94% 100% POS -100% -37.5% 0% 38% 100% RATE -100% - 25% - 90% POS -100% - 0% - 100% RATE -100% - 0% - 100% POS -100% - 0% - 100% RATE - - - - -POS - - - - -RATE - - - - -POS - - - - -NORM AVC 100% IDL1 AVC 100% IDL2 AVC 100% IDL3 - -HOLD - -で覆われた部分は受信モード4の設定となります。で覆われた部分は受信モード3の設定となります。設定したい受信モードをご確認のうえ、送信機の設定を行ってください。各コンディションは以下のような設定になっています。 The setting of each condition is following. ※1 デュアルレート・エクスポネンシャルの設定は、

17ポイント設定できますが、そのうちの5ポイントで設定しています。 3D -ジャイロミキシング GYRO SENS MIX:ACT MODE:GY SW:Cond NORM ホバリング Hovering IDL1 ループ系 / ロール系 Loop / Roll ピッチカーブ PIT-CURVE NOR IDL1 IDL2 IDL3/INH HOLD/INH スワッシュAFR SWASH AFR 70% 70% -70% スロットルカーブ THR-CURVE NORM IDL1 IDL2 IDL3/INH リバース REVERSE エンドポイント END POINT 受信モード3 リバース REVERSE スロットルカット THROTTLE CUT スロットルホールド THR-HOLD エクスポ EXP --- --- ---エンドポイント END POINT 受信モード4 パラメータ PARAMETER TYPE : HELICOPTER SWASH : HR3 MODUL : PPM SWASH : H-1 デュアル D/R --- ---
