この資料は 2018年11月版ハーマンプロフェッショナル音響機器総合カタログから抜粋したものです AKG Microphones Lexicon PRO レキシコンプロ豊かで自然な残響音のリバーブやディレイは世界中のレコーディングスタジオや放送局から高い評価を獲得しています PCM96..

(1)

AKG Headphones&Headsets Wireless Microphones Automatic Mixers dbx JBL PROFESSIONAL Portable AKG Headphones&Headsets Microphones Automatic Mixers Wireless dbx JBL PROFESSIONAL Portable Tour Lexicon PRO Soundcraft STUDER Lexicon PRO Soundcraft STUDER Tour Installation Installation Studi o& Cinema Studi o& Cinema Uni t& Horn Uni t& Horn BSS AUDIO CROWN BSS AUDIO CROWN

仕　様 2370A 2380A 2382A 2385A

スロート径 25mm 49mm 49mm 49mm 適合ドライバー 2426H/J 2446H/J、2450J 2446H/J、2450J 2446H/J、2450J 公称カバレージ角（水平×垂直） 90゜×40゜ 90゜×40゜ 120゜×40゜ 60゜×40゜指向係数（Q） 12.2 （1～16kHz） 10.7 （1～16kHz） 7.9 （500Hz～16kHz） 19.0 （1～16kHz）指向性指数（DI） 10.9 （1～16kHz） 10.3 （1～16kHz） 9 （500Hz～16kHz） 12.8 （1～16kHz）使用最低周波数 500Hz 400Hz 400Hz 400Hz 推奨最低クロスオーバー周波数 630Hz 500Hz 500Hz 500Hz 構造高密度ポリウレタン成型構造発泡樹脂成型構造発泡樹脂成型構造発泡樹脂寸法（W×H×D） 448×173×174mm 445×279×236mm 445×279×236mm 445×279×236mm バッフル開口寸法（H×W） 138×403mm （前面取付） 238×403mm （前面取付） 238×403mm （前面取付） 238×403mm （前面取付）質量 1.4kg 2.2kg 1.6kg 2.2kg ■ スロート径：25mm。 ■ カバレージ角：90゜×40゜。 ■ 垂直の指向角は周波数が上がるにつれて徐々に狭くなり、水平方向の特性を一定させ、かつドライバーの特性を補正するのに役立っています。 fs ...自由空間におけるドライバーの共振周波数（Hz） Qts ...すべての損失メカニズムを含んだfsにおけるドライバのQの総計 ■ スロート径：49mm。 ■ カバレージ角：90゜×40゜。 ■ 2382A、2385Aと取付時の開口寸法が共通。 ■ スロート径：49mm。 ■ カバレージ角：120゜×40゜。 ■ 2380A、2385Aと取付時の開口寸法が共通。 ■ スロート径：49mm。 ■ カバレージ角：60゜×40゜。 ■ 2380A、2382Aと取付時の開口寸法が共通。ホーン

2370A

27,000円

（税抜25,000円）ホーン

2385A

30,240円

2382A

49,140円

2380A

32,940円

（税抜30,500円）

■Thiele / Small Parameters

Model fs Qts Qms Qes Vas Eff Pe（Max） Xmax Re Le Sd BL Mms

2206H 52 0.32 4.5 0.34 62 2.5 600 7.5 5.3 1.5 0.055 18.1 65 2226H 40 0.31 5.0 0.33 175 3.3 600 7.6 5.0 1.75 0.088 19.2 98 2226J 40 0.31 5.0 0.33 175 3.3 600 7.6 10.0 3.5 0.088 27.1 98 2241H 35 0.40 5.7 0.43 310 2.9 600 7.6 5.0 1.75 0.124 19.2 145 2242H 35 0.28 5.0 0.29 283 4.0 800 9.0 4.7 1.25 0.124 23.7 158 Eﬀ （η0） ...基準能率（半空間の音響負荷、%） Pe（Max） ....熱限界による最大入力電力（W） Sd... コーン（ダイヤフラム）の有効放射面積（m²） BL ... BL積（T・m）小型で軽量な「フラットフロント・バイラジアルホーン」。高さはコンプレッション・ドライバーと変わらないほどで、スピーカー・キャビネットへのフラッシュマウントや、コンパクトなクラスタの構成に最適です。水平方向の周波数特性は、広い帯域にわたって軸上と軸外で均一です。水平面の指向制御は極めて正確で、中域で狭まったり、高域がビーム化することがありません。さらに、複数のホーンをスタックすれば、大型ホーンに匹敵する垂直面の指向制御が可能です。ホーンのオーバーラップが最小で済むため、ロービングや櫛形フィルター効果を取り除くことができます。

Flat-Front Bi-Radial Horns

2 年保証

リバーブ/エフェクトプロセッサー

PCM96 ... P.314 PCM96 Surround Analog / Digital ... P.314 PCM96 Surround Digital ... P.314 PCM92 ... P.314 MX400XL ... P.315 MX300 ... P.316 MX200 ... P.316

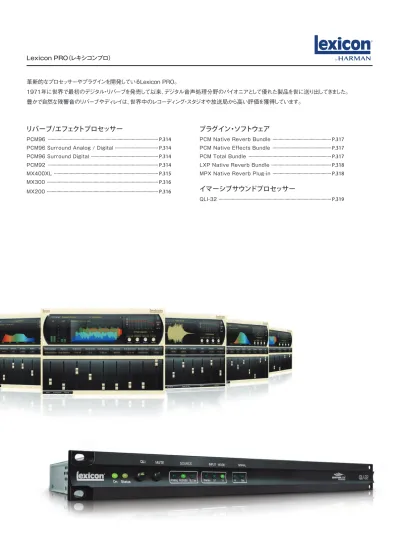

Lexicon PRO（レキシコンプロ）

革新的なプロセッサーやプラグインを開発しているLexicon PRO。

1971年に世界で最初のデジタル・リバーブを発売して以来、デジタル音声処理分野のパイオニアとして優れた製品を世に送り出してきました。

豊かで自然な残響音のリバーブやディレイは、世界中のレコーディング・スタジオや放送局から高い評価を獲得しています。

プラグイン・ソフトウェア

PCM Native Reverb Bundle ... P.317 PCM Native Effects Bundle ... P.317 PCM Total Bundle ... P.317 LXP Native Reverb Bundle ... P.318 MPX Native Reverb Plug-in ... P.318

イマーシブサウンドプロセッサー

(2)

このカタログには、税込価格（税率8%）と税抜価格を併記しています。 AKG Headphones&Headsets Wireless Microphones Automatic Mixers dbx JBL PROFESSIONAL Portable Tour Installation Studi o& Cinema Uni t& Horn Lexicon PRO AKG Headphones&Headsets Microphones Automatic Mixers Wireless dbx JBL PROFESSIONAL Portable Tour Installation Studi o& Cinema Uni t& Horn Lexicon PRO Soundcraft STUDER Soundcraft STUDER BSS AUDIO CROWN BSS AUDIO CROWN

HARMAN PROFESSIONAL Full-Line Catalog [2018年11月版]

リバーブ/エフェクトプロセッサー

Reverb / Effects Processor

314

■新開発のリバーブアルゴリズムを搭載した2chリバーブレーターの最高峰。最大96kHzのサンプリングレート、 32bit浮動小数点演算の内部処理により、極めて解像度の高い優れた音響性能を獲得。 ■世界中のレコーディング、マスタリングスタジオで使用されている定番のリバーブアルゴリズムはもちろん、新たに開発したルーム/ホール/モノラルリバーブのアルゴリズムを搭載し、極めて質の高いリバーブ効果を実現。新開発のアルゴリズムは反射パターンの選択や調整が簡単に設定できるほか、主要なリバーブとのリバースや合成が可能なため、自然な残響効果から空間の「空気感」を高めるなど多彩なエフェクト効果を発揮。リバーブチェンバー、ホール、ランダムホール、プレート、コンサートホール、ルームモジュレーション・エフェクターランダムディレイ、デュアルディレイ、アンビエンス、レゾナント、コード、コーラス、フランジ、シグナル・ジェネレーター ■主要なリバーブには信号経路内のいくつかのポイントにフィルターを配置するマルチモードフィルターを搭載。原音の音像をしっかりと残しながら、レキシコンリバーブの特長である深く豊かなリバーブ効果を実現。仕　様 PCM96 チャンネル数 2入力2出力アナログ入力端子・形式 XLR、バランスインピーダンス 20kΩ（バランス）最大レベル +20dBu（+4dBuモード）アナログ出力端子・形式 XLR、電子バランスインピーダンス 30Ω（バランス）最大レベル +20dBu（@0dBFS）デジタル入出力端子・形式 XLR フォーマット AES/EBU 周波数特性（@96kHz） 20Hz～40kHz（+0/－3dB）ダイナミックレンジ 115dB（Aウェイト） THD＋N 0.002％以下（20Hz～20kHz、＠+4dBu） AD-DA 変換 24bit、44.1/48/88.2/96kHz、内部32bit浮動小数点演算クロストーク－90dB以下（20Hz～20kHz、+20dBu）ストレージメディアコンパクトフラッシュカード（Type I）、プリセット保存容量1536個電源 AC100V、50/60Hz 消費電力 20W 寸法（W×H×D） 483×45×305mm（除突起部）質量 3.9kg 2chリバーブレーター

PCM96

1U

オープンプライス

■ PCM96のハードウェアプラグイン非対応モデル。2アナログ入力（XLR/フォーン）、2アナログ出力（XLR/フォーン）、1AES/EBU入力（2ch、XLR）、1AES/EBU出力（2ch、XLR）を搭載。 2chリバーブレーター

PCM92

1U

オープンプライス

PCM96 Surround Analog / Digital 背面パネル

PCM96 Surround Digital 背面パネル ■ PCM96の6ch仕様モデル。PCM96 Surround Analog / Digitalは6アナログ入力（DB25）、6アナログ出力（DB 25）、3AES/EBU入力（6ch、DB25）、3AES/EBU出力（6ch、DB25）を搭載。PCM96 Surround Digitalは、 3AES/EBU入力（6ch、XLR）、3AES/EBU出力（6ch、 XLR）を搭載。 6chリバーブレーター

PCM96

Surround Analog / Digital

PCM96 Surround Digital

オープンプライス

1U

(3)

AKG Headphones&Headsets Wireless Microphones Automatic Mixers dbx JBL PROFESSIONAL Portable Tour Installation Studi o& Cinema Uni t& Horn Lexicon PRO AKG Headphones&Headsets Microphones Automatic Mixers Wireless dbx JBL PROFESSIONAL Portable Tour Installation Studi o& Cinema Uni t& Horn Lexicon PRO Soundcraft STUDER Soundcraft STUDER BSS AUDIO CROWN BSS AUDIO CROWN ■新開発のリバーブアルゴリズムを搭載した2chリバーブレーターの最高峰。最大96kHzのサンプリングレート、 32bit浮動小数点演算の内部処理により、極めて解像度の高い優れた音響性能を獲得。 ■世界中のレコーディング、マスタリングスタジオで使用されている定番のリバーブアルゴリズムはもちろん、新たに開発したルーム/ホール/モノラルリバーブのアルゴリズムを搭載し、極めて質の高いリバーブ効果を実現。新開発のアルゴリズムは反射パターンの選択や調整が簡単に設定できるほか、主要なリバーブとのリバースや合成が可能なため、自然な残響効果から空間の「空気感」を高めるなど多彩なエフェクト効果を発揮。リバーブチェンバー、ホール、ランダムホール、プレート、コンサートホール、ルームモジュレーション・エフェクターランダムディレイ、デュアルディレイ、アンビエンス、レゾナント、コード、コーラス、フランジ、シグナル・ジェネレーター ■主要なリバーブには信号経路内のいくつかのポイントにフィルターを配置するマルチモードフィルターを搭載。原音の音像をしっかりと残しながら、レキシコンリバーブの特長である深く豊かなリバーブ効果を実現。仕　様 PCM96 チャンネル数 2入力2出力アナログ入力端子・形式 XLR、バランスインピーダンス 20kΩ（バランス）最大レベル +20dBu（+4dBuモード）アナログ出力端子・形式 XLR、電子バランスインピーダンス 30Ω（バランス）最大レベル +20dBu（@0dBFS）デジタル入出力端子・形式 XLR フォーマット AES/EBU 周波数特性（@96kHz） 20Hz～40kHz（+0/－3dB）ダイナミックレンジ 115dB（Aウェイト） THD＋N 0.002％以下（20Hz～20kHz、＠+4dBu） AD-DA 変換 24bit、44.1/48/88.2/96kHz、内部32bit浮動小数点演算クロストーク－90dB以下（20Hz～20kHz、+20dBu）ストレージメディアコンパクトフラッシュカード（Type I）、プリセット保存容量1536個電源 AC100V、50/60Hz 消費電力 20W 寸法（W×H×D） 483×45×305mm（除突起部）質量 3.9kg 2chリバーブレーター

PCM96

1U

オープンプライス

■ PCM96のハードウェアプラグイン非対応モデル。2アナログ入力（XLR/フォーン）、2アナログ出力（XLR/フォーン）、1AES/EBU入力（2ch、XLR）、1AES/EBU出力（2ch、XLR）を搭載。 2chリバーブレーター

PCM92

1U

オープンプライス

PCM96 Surround Analog / Digital 背面パネル

PCM96 Surround Digital 背面パネル ■ PCM96の6ch仕様モデル。PCM96 Surround Analog / Digitalは6アナログ入力（DB25）、6アナログ出力（DB 25）、3AES/EBU入力（6ch、DB25）、3AES/EBU出力（6ch、DB25）を搭載。PCM96 Surround Digitalは、 3AES/EBU入力（6ch、XLR）、3AES/EBU出力（6ch、 XLR）を搭載。 6chリバーブレーター

PCM96

Surround Analog / Digital

PCM96 Surround Digital

オープンプライス

1U AKG Headphones&Headsets Wireless Microphones Automatic Mixers dbx JBL PROFESSIONAL Portable Tour Installation Studi o& Cinema Uni t& Horn Lexicon PRO AKG Headphones&Headsets Microphones Automatic Mixers Wireless dbx JBL PROFESSIONAL Portable Tour Installation Studi o& Cinema Uni t& Horn Lexicon PRO Soundcraft STUDER Soundcraft STUDER BSS AUDIO CROWN BSS AUDIO CROWN 仕　様 MX400XL チャンネル数 4入力4出力デジタル入出力端子・形式 RCA:S/PDIF、24bit サンプリングレート 44.1/48kHz 周波数特性 10Hz～22kHz（±0.5dB、＠48kHz）アナログ入力端子・形式 XLR、バランスインピーダンス 50kΩ（バランス）最大レベル +24dBu アナログ出力端子・形式 XLR、バランスインピーダンス 2kΩ（バランス）最大レベル +24dBu 周波数特性 10Hz～20kHz（＋0ｄB/－0.5dB）ダイナミックレンジ 109dB以上（Aウェイト） THD＋N 0.0019%以下（代表値： 10Hz～20kHz）クロストーク－80dB以下（代表値: 20Hz～20kHz） AD-DA 変換 24bit、44.1/48kHz、 128倍オーバーサンプリング電源 AC100V、50/60Hz 消費電力 18W 寸法（W×H×D） 483×45×162mm（除突起部）質量 2.6kg ■ 4入力、4出力構成。アナログ入出力はバランス仕様の XLRコネクター、デジタル入出力はS/PDIFを用意。 ■ レキシコンの定評あるリバーブプロセッサーを最大4基使用可能。ステレオ2系統のデュアルステレオのほか、2 または4入力/4出力のサラウンドリバーブなど使用環境に合わせた多彩なエフェクト構成が可能。リバーブプレート、ホール、サラウンドホール、ルーム、アンビエンス、チェンバー、スタジオ、ゲート、アリーナ、リバース、スプリングモジュレーション・エフェクタートレモロ、ロータリー、コーラス、フランジ、フェイザー、ピッチ、ディレイ、デチューン、ビブラート ■ コンピューターから本体を操作できるソフトウェア「MX-Edit」を付属。 ■ VST/Audio Unitに対応したハードウェアプラグインとして使用することで、コンピューターに負担をかけずにDAW ソフトのトラックの高品位なエフェクト処理が可能。 ■ 迅速なシステム設定に便利なプリセットプログラムを99 パターン用意。さらにユーザープログラムとして99パターンを本体に保存可能。 ■ ダイナミクス制御で評価の高いdbxのコンプレッサー、ディエッサーを搭載。繊細なゲイン制御から力強いコンプレッション、歯擦音の低減などの信号処理が可能。 ■動作環境（32bitのみ）・CD-ROMドライブ　 ●Windows XP（SP2）※/Vista/7/8 　・ CPU : Pentium Ⅲ 500MHz以上 ●Intel Mac、OS 10.6.8以降 MX-Edit編集画面 4chマルチエフェクト/サラウンドリバーブレーター

MX400XL

1U

オープンプライス

※Windows XPは、マイクロソフト社のサポート終了に伴いセキュリティーの脆弱性が高まっているため、極力他のOS の使用をお勧めします。また、Windows XP上で起きたトラブルに関しては十分な対応ができない場合があります。ご了承ください。

(4)

リバーブ/エフェクトプロセッサー

Reverb / Effects Processor

316

■ 2入力、2出力構成。アナログ入出力はバランス仕様の XLRコネクターと標準フォーンジャック（3P）、デジタル入出力はS/PDIFを用意。 ■ レキシコンの定評あるリバーブアルゴリズムに加え、様々な音響空間をシミュレートする空間系エフェクターを搭載。リバーブプレート、ホール、ルーム、アンビエンス、チェンバー、スタジオ、ゲート、アリーナ、リバース、スプリング　モジュレーション・エフェクタートレモロ、ロータリー、コーラス、フランジ、フェイザー、ピッチ、ディレイ、デチューン、ビブラート ■ コンピューターから本体を操作できるソフトウェア「MX-Edit」を付属。 ■ VST/Audio Unitに対応したハードウェアプラグインとして使用することで、コンピューターに負担をかけずにDAW ソフトの高品位なエフェクト処理が可能。 ■ プリセットプログラムを99パターン、本体に保存可能なユーザープログラムを99パターン用意。 ■ ダイナミクス制御で評価の高いdbxのコンプレッサー、ディエッサーを搭載。 ■ コンピューター用のコントロールソフトウェアとVST/ Audio Unitプラグインを付属。通常のアウトボードとしての活用だけではなく、コンピューターを使用したレコーディングにも対応する2chマルチエフェクター。 ■ 2入力、2出力構成。アナログ入出力はバランス仕様の標準フォーンジャック（3P）、デジタル入出力はS/PDIFを用意。 ■ レキシコンの定評あるリバーブアルゴリズムに加え、様々な音響空間をシミュレートする空間系エフェクターを搭載。リバーブプレート、ホール、ルーム、アンビエンス、チェンバー、スタジオ、ゲート、アリーナ、リバース、スプリング　モジュレーション・エフェクタートレモロ、ロータリー、コーラス、フランジ、フェイザー、ピッチ、ディレイ、デチューン、ビブラート ■ コンピューターから本体を操作できるソフトウェア「MX-Edit」を付属。 ■ VST/Audio Unitに対応したハードウェアプラグインとして使用することで、コンピューターに負担をかけずにDAW ソフトの高品位なエフェクト処理が可能。 ■ プリセットプログラムを99パターン、本体に保存可能なユーザープログラムを99パターン用意。 ■ ダイナミクス制御で評価の高いdbxのコンプレッサー、ディエッサーを搭載。仕　様 MX300 チャンネル数 2入力2出力デジタル入出力端子・形式 RCA ： S/PDIF、24bit サンプリングレート 44.1/48kHz 周波数特性 10Hz～22kHz（±0.5dB）アナログ入力端子・形式 XLR/標準フォーンジャック（3P）、バランスインピーダンス 50kΩ（バランス）最大レベル +24dBu アナログ出力端子・形式 XLR/標準フォーンジャック（3P）、バランスインピーダンス 2kΩ（バランス）最大レベル +24dBu 周波数特性 10Hz～20kHz（＋0dB/－0.5dB）ダイナミックレンジ 109dB以上（Aウェイト） THD＋N 0.0019%以下（10Hz～20kHz）クロストーク－80dB以下（代表値: 20Hz～20kHz） AD-DA 変換 24bit、44.1/48kHz、128倍オーバーサンプリング電源 AC100V、50/60Hz 消費電力 18W 寸法（W×H×D） 483×44×162mm（除突起部）質量 2.7kg 仕　様 MX200 チャンネル数 2入力2出力デジタル入出力端子・形式 RCA ： S/PDIF、24bit サンプリングレート 44.1/48kHz アナログ入力端子・形式標準フォーンジャック（3P）、電子バランスインピーダンス 20kΩ （バランス）最大レベル +20dBu アナログ出力端子・形式標準フォーンジャック（3P）、電子バランスインピーダンス 60Ω 最大レベル +20dBu 周波数特性 20Hz～20kHz（±1dB）ダイナミックレンジ 107dB（Aウェイト） THD＋N 0.007%以下（20Hz～20kHz） AD-DA 変換 24bit、48kHz、内部24bit処理電源外部電源アダプター、AC100V、50/60Hz 寸法（W×H×D） 483×45×121mm（除突起部）質量 1.7kg MX-Edit編集画面 MX-Edit編集画面 2chマルチエフェクター

MX300

1U

オープンプライス

2chマルチエフェクター

MX200

1U

オープンプライス

■動作環境（32bitのみ）・CD-ROMドライブ　 ●Windows XP（SP2）※_/Vista/7/8 ・CPU : Pentium Ⅲ 500MHz以上　 ●Intel Mac、OS 10.6.8以降 ※Windows XPは、マイクロソフト社のサポート終了に伴いセキュリティーの脆弱性が高まっているため、極力他のOS の使用をお勧めします。また、Windows XP上で起きたトラブルに関しては十分な対応ができない場合があります。ご了承ください。 ■ 動作環境（32bitのみ）・CD-ROMドライブ・RAM : 512MB（1GB推奨）　 ●Windows XP（SP2）※/Vista/7/8 ・CPU : Pentium Ⅲ 500MHz以上（1.2GHz推奨）　 ●Intel Mac、OS 10.6.8以降 ※Windows XPは、マイクロソフト社のサポート終了に伴いセキュリティーの脆弱性が高まっているため、極力他のOS の使用をお勧めします。また、Windows XP上で起きたトラブルに関しては十分な対応ができない場合があります。ご了承ください。

(5)

AKG Headphones&Headsets Wireless Microphones Automatic Mixers dbx JBL PROFESSIONAL Portable Tour Installation Studi o& Cinema Uni t& Horn Lexicon PRO AKG Headphones&Headsets Microphones Automatic Mixers Wireless dbx JBL PROFESSIONAL Portable Tour Installation Studi o& Cinema Uni t& Horn Lexicon PRO Soundcraft STUDER Soundcraft STUDER BSS AUDIO CROWN BSS AUDIO CROWN ■ 2入力、2出力構成。アナログ入出力はバランス仕様の XLRコネクターと標準フォーンジャック（3P）、デジタル入出力はS/PDIFを用意。 ■ レキシコンの定評あるリバーブアルゴリズムに加え、様々な音響空間をシミュレートする空間系エフェクターを搭載。リバーブプレート、ホール、ルーム、アンビエンス、チェンバー、スタジオ、ゲート、アリーナ、リバース、スプリング　モジュレーション・エフェクタートレモロ、ロータリー、コーラス、フランジ、フェイザー、ピッチ、ディレイ、デチューン、ビブラート ■ コンピューターから本体を操作できるソフトウェア「MX-Edit」を付属。 ■ VST/Audio Unitに対応したハードウェアプラグインとして使用することで、コンピューターに負担をかけずにDAW ソフトの高品位なエフェクト処理が可能。 ■ プリセットプログラムを99パターン、本体に保存可能なユーザープログラムを99パターン用意。 ■ ダイナミクス制御で評価の高いdbxのコンプレッサー、ディエッサーを搭載。 ■ コンピューター用のコントロールソフトウェアとVST/ Audio Unitプラグインを付属。通常のアウトボードとしての活用だけではなく、コンピューターを使用したレコーディングにも対応する2chマルチエフェクター。 ■ 2入力、2出力構成。アナログ入出力はバランス仕様の標準フォーンジャック（3P）、デジタル入出力はS/PDIFを用意。 ■ レキシコンの定評あるリバーブアルゴリズムに加え、様々な音響空間をシミュレートする空間系エフェクターを搭載。リバーブプレート、ホール、ルーム、アンビエンス、チェンバー、スタジオ、ゲート、アリーナ、リバース、スプリング　モジュレーション・エフェクタートレモロ、ロータリー、コーラス、フランジ、フェイザー、ピッチ、ディレイ、デチューン、ビブラート ■ コンピューターから本体を操作できるソフトウェア「MX-Edit」を付属。 ■ VST/Audio Unitに対応したハードウェアプラグインとして使用することで、コンピューターに負担をかけずにDAW ソフトの高品位なエフェクト処理が可能。 ■ プリセットプログラムを99パターン、本体に保存可能なユーザープログラムを99パターン用意。 ■ ダイナミクス制御で評価の高いdbxのコンプレッサー、ディエッサーを搭載。仕　様 MX300 チャンネル数 2入力2出力デジタル入出力端子・形式 RCA ： S/PDIF、24bit サンプリングレート 44.1/48kHz 周波数特性 10Hz～22kHz（±0.5dB）アナログ入力端子・形式 XLR/標準フォーンジャック（3P）、バランスインピーダンス 50kΩ（バランス）最大レベル +24dBu アナログ出力端子・形式 XLR/標準フォーンジャック（3P）、バランスインピーダンス 2kΩ（バランス）最大レベル +24dBu 周波数特性 10Hz～20kHz（＋0dB/－0.5dB）ダイナミックレンジ 109dB以上（Aウェイト） THD＋N 0.0019%以下（10Hz～20kHz）クロストーク－80dB以下（代表値: 20Hz～20kHz） AD-DA 変換 24bit、44.1/48kHz、128倍オーバーサンプリング電源 AC100V、50/60Hz 消費電力 18W 寸法（W×H×D） 483×44×162mm（除突起部）質量 2.7kg 仕　様 MX200 チャンネル数 2入力2出力デジタル入出力端子・形式 RCA ： S/PDIF、24bit サンプリングレート 44.1/48kHz アナログ入力端子・形式標準フォーンジャック（3P）、電子バランスインピーダンス 20kΩ （バランス）最大レベル +20dBu アナログ出力端子・形式標準フォーンジャック（3P）、電子バランスインピーダンス 60Ω 最大レベル +20dBu 周波数特性 20Hz～20kHz（±1dB）ダイナミックレンジ 107dB（Aウェイト） THD＋N 0.007%以下（20Hz～20kHz） AD-DA 変換 24bit、48kHz、内部24bit処理電源外部電源アダプター、AC100V、50/60Hz 寸法（W×H×D） 483×45×121mm（除突起部）質量 1.7kg MX-Edit編集画面 MX-Edit編集画面 2chマルチエフェクター

MX300

1U

オープンプライス

2chマルチエフェクター

MX200

1U

オープンプライス

■動作環境（32bitのみ）・CD-ROMドライブ　 ●Windows XP（SP2）※_/Vista/7/8 ・CPU : Pentium Ⅲ 500MHz以上　 ●Intel Mac、OS 10.6.8以降 ※Windows XPは、マイクロソフト社のサポート終了に伴いセキュリティーの脆弱性が高まっているため、極力他のOS の使用をお勧めします。また、Windows XP上で起きたトラブルに関しては十分な対応ができない場合があります。ご了承ください。 ■ 動作環境（32bitのみ）・CD-ROMドライブ・RAM : 512MB（1GB推奨）　 ●Windows XP（SP2）※/Vista/7/8 ・CPU : Pentium Ⅲ 500MHz以上（1.2GHz推奨）　 ●Intel Mac、OS 10.6.8以降 ※Windows XPは、マイクロソフト社のサポート終了に伴いセキュリティーの脆弱性が高まっているため、極力他のOS の使用をお勧めします。また、Windows XP上で起きたトラブルに関しては十分な対応ができない場合があります。ご了承ください。 AKG Headphones&Headsets Wireless Microphones Automatic Mixers dbx JBL PROFESSIONAL Portable Tour Installation Studi o& Cinema Uni t& Horn Lexicon PRO AKG Headphones&Headsets Microphones Automatic Mixers Wireless dbx JBL PROFESSIONAL Portable Tour Installation Studi o& Cinema Uni t& Horn Lexicon PRO Soundcraft STUDER Soundcraft STUDER BSS AUDIO CROWN BSS AUDIO CROWN ■ 世界中のスタジオで愛用されているリバーブレーター“PCMシリーズ”のテクノロジーを凝縮。代表的な以下の7つのリバーブアルゴリズムを1つのソフトウェアに収め、スタジオユースで必要となるリバーブ処理のほとんどを実行可能。ビンテージプレート、プレート、ホール、ルーム、ランダムホール、コンサートホール、チェンバー ■ 長年の研究・開発により生み出された数百を超えるプリセット・プログラムを用意。 ■ 初期反射音と後期残響音それぞれにEQを装備しており、思い通りの調整が可能。 ■ 対応フォーマットプラグイン規格： VST、Audio Unit、RTAS ライセンス認証方式： iLok2 ※iLok2は別売りです。リバーブプラグインバンドル

PCM Native Reverb Bundle

オープンプライス

最高品位のリバーブサウンドをDAW環境に提供するプラグインバンドル。

■ リバーブ処理後の信号を視覚的に表示する3タイプのディスプレイを用意。効果をリアルタイムに目視しながら設定が可能。 ● マルチバンドディスプレイ周波数帯域を5分割して信号レベルを表示 ● 周波数ディスプレイ周波数帯域全体を1つのグラフとして表示 ● インパルスディスプレイ単一インパルス応答の信号レベルを表示設定画面 ※動作環境はP.318をご覧ください。リバーブ＆エフェクトプラグインバンドル

PCM Total Bundle

オープンプライス

■ 最高品位のリバーブサウンドを実現する「PCM Native Reverb Bundle」と、Lexicon ■ 対応フォーマット

Lexiconの音声処理技術を結集した、最上位リバーブ＆エフェクトプラグインバンドル。

エフェクトプラグインバンドル

PCM Native Effects Bundle

オープンプライス

設定画面 ■ 搭載アルゴリズムピッチシフト、マルチボイスピッチ、コーラス、レゾナントコード、ランダムディレイ、デュアルディレイ、ストリングボックス ■ 対応フォーマットプラグイン規格： VST、Audio Unit、RTAS ライセンス認証方式： iLok2 ※iLok2は別売りです。

Lexiconクオリティーの 7 つのエフェクトを 1 つのパッケージに収めた、高品位プラグインバンドル。

※動作環境はP.318をご覧ください。

(6)

プラグイン・ソフトウェア

Plug-in Software

318

■ Lexiconが誇る4つのリバーブアルゴリズムを搭載した、高品位プラグインソフトウェア。ルーム、プレート、チェンバー、ホール ■ 視認性の高いモニタリングディスプレイや目的のパラメーターに素早くアクセスできる優れた操作性を装備。 ■ 対応フォーマットプラグイン規格： VST、Audio Unit、RTAS ライセンス認証方式： iLok2 ※iLok2は別売りです。リバーブプラグインバンドル

LXP Native Reverb Bundle

オープンプライス

プロが認めるLexiconリバーブアルゴリズムでデスクトップ・レコーディングを

新たなレベルへ引き上げるリバーブプラグインバンドル。

■ リアルタイムディスプレイリバーブ処理後の信号を視覚的に表示する3タイプのディスプレイを用意。リバーブ効果をリアルタイムに目視しながら設定を行えます。 ● マルチバンドディスプレイ周波数帯域を5分割して信号レベルを表示 ● 周波数帯域全体を1つのグラフとして表示周波数ディスプレイ ● インパルスディスプレイ信号の単一インパルス応答を表示設定画面 ■ 搭載リバーブアルゴリズムスモールプレート、ラージプレート、スモールホール、ラージホール、スモールチェンバー、ラージチェンバー、ルーム ■ 対応フォーマットプラグイン規格： VST、Audio Unit、RTAS ライセンス認証方式： iLok2 ※iLok2は別売りです。リバーブプラグインバンドル

MPX Native Reverb Plug-in

オープンプライス

Lexiconの高品位なリバーブを手軽に利用できるエントリーモデル。

設定画面

PCM Native Reverb Bundle PCM Native Effects Bundle PCM Total Bundle LXP Native Reverb Bundle MPX Native Reverb Plug-in

Mac

CPU PowerPC G5 1.8GHzもしくはIntel Mac

RAM 1GB以上

HD空き容量 500MB以上 250MB以上 100MB以上

ディスプレイ解像度 1280×800以上

ドライブコンボドライブもしくはスーパードライブ

OS 10.4、10.5、10.8.5～10.12 10.4～10.10 10.4～10.9 10.5～10.9

プラグイン規格 _{Audio Unit、VST 2.4以降、ProTools 7.3以降} Audio Unit、VST 2.4以降、

ProTools 8以降 Windows CPU 1.6GHz以上のIntelもしくはAMDプロセッサー RAM 1GB以上 HD空き容量 100MB以上 200MB以上ディスプレイ解像度 1280×800以上ドライブ CDまたはDVD-ROMドライブ

OS XP、Vista、7、10 XP、Vista、7、8.1 XP、Vista、7

プラグイン規格 VST 2.4以降、ProTools 7.3以降 VST 2.4以降、ProTools 8以降

※動作環境は下記をご覧ください。

(7)

AKG Headphones&Headsets Wireless Microphones Automatic Mixers dbx JBL PROFESSIONAL Portable Tour Installation Studi o& Cinema Uni t& Horn Lexicon PRO AKG Headphones&Headsets Microphones Automatic Mixers Wireless dbx JBL PROFESSIONAL Portable Tour Installation Studi o& Cinema Uni t& Horn Lexicon PRO Soundcraft STUDER Soundcraft STUDER BSS AUDIO CROWN BSS AUDIO CROWN ■ Lexiconが誇る4つのリバーブアルゴリズムを搭載した、高品位プラグインソフトウェア。ルーム、プレート、チェンバー、ホール ■ 視認性の高いモニタリングディスプレイや目的のパラメーターに素早くアクセスできる優れた操作性を装備。 ■ 対応フォーマットプラグイン規格： VST、Audio Unit、RTAS ライセンス認証方式： iLok2 ※iLok2は別売りです。リバーブプラグインバンドル

LXP Native Reverb Bundle

オープンプライス

プロが認めるLexiconリバーブアルゴリズムでデスクトップ・レコーディングを

新たなレベルへ引き上げるリバーブプラグインバンドル。

■ リアルタイムディスプレイリバーブ処理後の信号を視覚的に表示する3タイプのディスプレイを用意。リバーブ効果をリアルタイムに目視しながら設定を行えます。 ● マルチバンドディスプレイ周波数帯域を5分割して信号レベルを表示 ● 周波数帯域全体を1つのグラフとして表示周波数ディスプレイ ● インパルスディスプレイ信号の単一インパルス応答を表示設定画面 ■ 搭載リバーブアルゴリズムスモールプレート、ラージプレート、スモールホール、ラージホール、スモールチェンバー、ラージチェンバー、ルーム ■ 対応フォーマットプラグイン規格： VST、Audio Unit、RTAS ライセンス認証方式： iLok2 ※iLok2は別売りです。リバーブプラグインバンドル

MPX Native Reverb Plug-in

オープンプライス

Lexiconの高品位なリバーブを手軽に利用できるエントリーモデル。

設定画面

PCM Native Reverb Bundle PCM Native Effects Bundle PCM Total Bundle LXP Native Reverb Bundle MPX Native Reverb Plug-in

Mac

CPU PowerPC G5 1.8GHzもしくはIntel Mac

RAM 1GB以上

HD空き容量 500MB以上 250MB以上 100MB以上

ディスプレイ解像度 1280×800以上

ドライブコンボドライブもしくはスーパードライブ

OS 10.4、10.5、10.8.5～10.12 10.4～10.10 10.4～10.9 10.5～10.9

プラグイン規格 _{Audio Unit、VST 2.4以降、ProTools 7.3以降} Audio Unit、VST 2.4以降、

ProTools 8以降 Windows CPU 1.6GHz以上のIntelもしくはAMDプロセッサー RAM 1GB以上 HD空き容量 100MB以上 200MB以上ディスプレイ解像度 1280×800以上ドライブ CDまたはDVD-ROMドライブ ※動作環境は下記をご覧ください。 ※動作環境は下記をご覧ください。 ■ 動作環境 AKG Headphones&Headsets Wireless Microphones Automatic Mixers dbx JBL PROFESSIONAL Portable Tour Installation Studi o& Cinema Uni t& Horn Lexicon PRO AKG Headphones&Headsets Microphones Automatic Mixers Wireless dbx JBL PROFESSIONAL Portable Tour Installation Studi o& Cinema Uni t& Horn Lexicon PRO Soundcraft STUDER Soundcraft STUDER BSS AUDIO CROWN BSS AUDIO CROWN ■ Lexicon PRO独自のQuantumLogic（クァンタムロジック）技術を搭載し、映画作品の音声信号をリアルタイムに分析。声や効果音、残響音などの成分をシアターの再生空間情報に従って効果的に再配置することによって、高さ方向にも音場を広げ、観客を包み込むような臨場感・没入感を実現します。 ■ 5.1chサラウンドの通常の音源で臨場感を増強します。声はより明瞭に、効果音は細部まで鮮明になり、音像は一段とダイナミックに観客へ到達。上映作品を選ばず、あらゆる作品で再生音場を改善します。 ■ 2chステレオ入力にも対応。ステレオ音源に含まれる環境音や残響成分をサラウンド・スピーカーに再配置することによって、ライブやスポーツ会場のスケール感を映画館に再現し、映画以外のコンテンツ（ODS: Other Digital Stuﬀ ）の上映品質を改善します。通常の動作モードをオルタナティブコンテンツモードへ切り替えでき、上映内容に合致した臨場感を選択可能です。 ■ スクリーン上部に設置するスクリーン・ハイト・スピーカー（Lh、Ch、Rh）、スクリーンスピーカーとサラウンド・スピーカーの間に設置するギャップ・スピーカー（Lg、Rg）、サラウンド・スピーカーの上部壁面に設置するサラウンド・ハイト・スピーカー（Lsh、Rsh）を追加して使用します。サラウンド・ハイト・スピーカー（Lsh、Rsh）と、通常設置されているサラウンド・スピーカー（Ls、Rs）は、スピーカーごとに異なる信号で個々に駆動して臨場感・没入感を増強します。天井へスピーカーを設置しないため、導入にかかる費用と工期を節約可能。スクリーンスピーカー（L、C、R）とサブウーファー（LFE）と合わせて最大 32chのスピーカーをQLI-32に接続でき、異なる大きさのシアターに対応します。 ■ 既存のシネマプロセッサーとパワーアンプの間に挿入して使用します。音声信号の入出力にはデジタル音声信号バスBLU link※_{を採用し、多チャンネルの音声を少ない配線で伝} 送できます。16chのAES/EBUデジタル入力と8chのアナログ入力も用意しています。 ※BLU linkについてはP.094を参照。 ■ 1/3オクターブのグラフィックイコライザーをスピーカー出力に、低域パラメトリックイコライザーをサブウーファー出力に装備し、音場調整を精緻に行えます。測定用マイクロホンを接続して、音場調整を自動的に行うAuto EQ機能も搭載しています。 ■ 操作は接続したPCのブラウザーから行い、ソフトウェアのインストールは不要です。動作を切り替える接点入力を備え、外部機器との連動も容易です。イマーシブサウンドプロセッサー

QLI-32

1U

オープンプライス

映画音響の臨場感を飛躍的に高めるイマーシブサウンドプロセッサー。

仕　様 QLI-32 BLU link チャンネル数入力8、出力32 端子・形式 RJ45×2 サンプリングレート 48kHz デジタル入力チャンネル数 8（16ch）端子・形式 RJ45×2、AES/EBU サンプリングレート 48/96kHz アナログ入力チャンネル数 8 端子・形式 D-Sub 25P、電子バランス入力レベル 300mV（－20dB FS） RTAマイク入力チャンネル数 1 端子・形式 XLR/標準フォーン、電子バランスインピーダンス 20kΩ（バランス）ファンタム電源 10V 電源 AC100V、50/60Hz 消費電力 25W 寸法（W×H×D） 483×45×236mm（除突起部）質量 3.6kg ■ QLI-32システムのスピーカー配置 サラウンド・スピーカー L C R LFE ギャップ・スピーカースクリーン・ハイト・スピーカーギャップ・スピーカーサラウンド・スピーカーサラウンド・ハイト・スピーカーギャップ・スピーカーサラウンド・スピーカー
