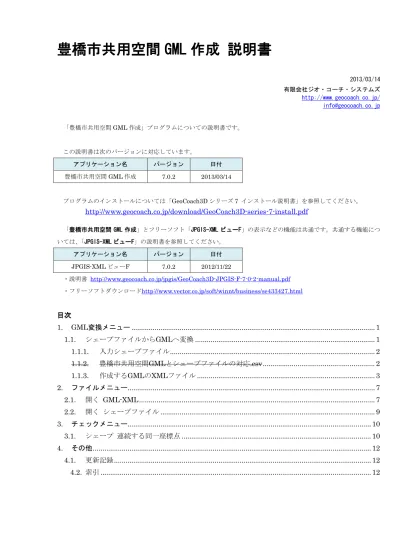

豊橋市共用空間 GML 作成 説明書
2013/03/14 有限会社ジオ・コーチ・システムズ http://www.geocoach.co.jp/ info@geocoach.co.jp 「豊橋市共用空間GML 作成」プログラムについての説明書です。 この説明書は次のバージョンに対応しています。 アプリケーション名 バージョン 日付 豊橋市共用空間GML 作成 7.0.2 2013/03/14 プログラムのインストールについては「GeoCoach3D シリーズ 7 インストール説明書」を参照してください。http://www.geocoach.co.jp/download/GeoCoach3D-series-7-install.pdf
「豊橋市共用空間 GML 作成」とフリーソフト「JPGIS-XML ビューF」の表示などの機能は共通です。共通する機能につ いては、「JPGIS-XML ビューF」の説明書を参照してください。 アプリケーション名 バージョン 日付 JPGIS-XML ビューF 7.0.2 2012/11/22 ・説明書 http://www.geocoach.co.jp/jpgis/GeoCoach3D-JPGIS-F-7-0-2-manual.pdf ・フリーソフトダウンロードhttp://www.vector.co.jp/soft/winnt/business/se433427.html目次
1. GML変換メニュー
... 1
1.1. シェープファイルからGMLへ変換
... 1
1.1.1. 入力シェープファイル
... 2
1.1.2. 豊橋市共用空間GMLとシェープファイルの対応.csv
... 2
1.1.3. 作成するGMLのXMLファイル
... 3
2. ファイルメニュー
... 7
2.1. 開く GML-XML
... 7
2.2. 開く シェープファイル
... 9
3. チェックメニュー
... 10
3.1. シェープ 連続する同一座標点
... 10
4. その他
... 12
4.1. 更新記録
... 12
4.2. 索引
... 12
1
1. GML変換メニュー
メニュー「GML 変換」の説明です
1.1. シェープファイルからGMLへ変換
シェープファイルからGML(Geography Markup Language)形式の XML ファイルを作成します。
シェープファイルフォルダ(入力) 変換するシェープファイルのフォルダを指定します。シェープファイルの座標は平面直角座標系です。 豊橋市共用空間GML とシェープファイルの対応.csv 変換の設定ファイルを指定します。「豊橋市共用空間 GML とシェープファイルの対応.csv」はアプリケーションのイ ンストールフォルダにあります。 豊橋市道路台帳AppSchema-v1_0.xsd(入力) 豊橋市道路台帳AppSchema-v1_0.xsd を指定します。 平面直角座標系 作成するXML ファイルには平面直角座標系番号を記録します。7 を指定します。 GML-XML フォルダ(出力)
BdLGutter.shp
BridgeFactor.shp
変換
BdLGutter.xml
BridgeFactor.xml
BridgeName.shp
BridgeName.xml
*.shp
*.xml
2
作成するXML ファイルのフォルダを指定します。 Dataset の属性 作成するXML ファイルの「Dataset」タグに記録する属性の文字列を指定します。 description と title 作成するXML ファイルのタグ「description」と「title」の文字列を指定します。 Dataset の属性のデフォルトの文字列です。xmlns:tsdi="http://www.city.toyohashi.aichi.jp/sdi/schema/1.0"
xmlns:gml="http://www.opengis.net/gml/3.2"
xmlns:sch="http://www.ascc.net/xml/schematron"
xmlns:xsd="http://www.w3.org/2001/XMLSchema"
xsd:schemaLocation="http://www.city.toyohashi.aichi.jp/sdi/schema/1.0 豊 橋 市 道 路 台 帳
AppSchema-v1_0.xsd"
1.1.1. 入力シェープファイル
変換対象のシェープファイルのファイル名はXML の地物名と同じとします。 シェープファイルのタイプは、XML の地物と同じになっている必要があります。 XML の地物のタイプ シェープファイル Point ポイント Curve ポリライン Surface ポリゴン シェープファイルの座標は平面直角座標で記録されているものとします。1.1.2. 豊橋市共用空間GMLとシェープファイルの対応.csv
シェープファイルと XML ファイルの情報の対応関係を定義します。このファイルはインストールフォルダ(C:¥Program Files ¥GeoCoachSystems¥豊橋市共用空間 GML 作成)にあります。
シェープファイルからXML ファイルを作成する際に、1,2,3 列の「XML の地物名」「XML のタグ名」「シェープのフ ィールド名」を参照します。4,5 列目は参照していません。 1 列目が「'」で始まる行はコメント行です。下図の例では 27 行までがコメント行で、28 行からが設定です。
