PRIMERGY BX600 サーバブレード環境設定シート

(1)

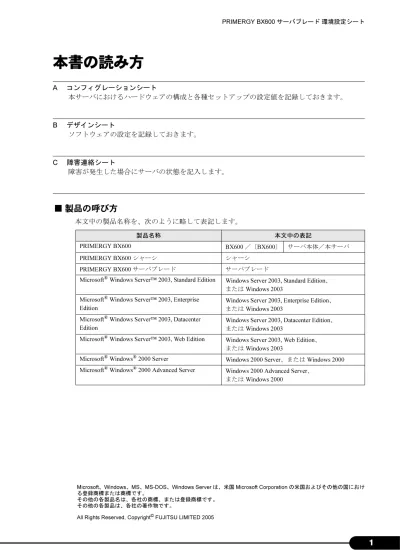

本書の読み方

■ 製品の呼び方

本文中の製品名称を、次のように略して表記します。 A　コンフィグレーションシート本サーバにおけるハードウェアの構成と各種セットアップの設定値を記録しておきます。 B　デザインシートソフトウェアの設定を記録しておきます。 C　障害連絡シート障害が発生した場合にサーバの状態を記入します。製品名称本文中の表記 PRIMERGY BX600 BX600 ／〔BX600〕サーバ本体／本サーバ PRIMERGY BX600 シャーシシャーシ PRIMERGY BX600 サーバブレードサーバブレード

Microsoft® Windows Server™ 2003, Standard Edition Windows Server 2003, Standard Edition、または Windows 2003

Microsoft® Windows Server™ 2003, Enterprise Edition

Windows Server 2003, Enterprise Edition、または Windows 2003

Microsoft® Windows Server™ 2003, Datacenter Edition

Windows Server 2003, Datacenter Edition、または Windows 2003

Microsoft® Windows Server™ 2003, Web Edition Windows Server 2003, Web Edition、または Windows 2003

Microsoft® Windows® 2000 Server Windows 2000 Server、または Windows 2000 Microsoft® Windows® 2000 Advanced Server Windows 2000 Advanced Server、

(2)

A コンフィグレーションシート

本サーバにおけるハードウェアの構成と各種セットアップの設定値を記録しておき

ます。

選択設定箇所については、□マークのチェックボックスを用意してありますので、

設定したチェックボックスを塗りつぶすか、またはレ印を付けておきます。

A.1 ハードウェア構成

シャーシの搭載スロット（　　　）

■ CPU

■ メモリ

■ ハードディスク

■ ドータカード

搭載タイプ搭載個数 □Xeon™プロセッサ 3.06GHz/512KB □Xeon™プロセッサ 3.2GHz/1MB *）全モデルでソケット1にCPUを搭載しています。 □1個（*）_□2個搭載スロット位置メモリメモリスロット1（*） _{◎256MB　□512MB　□1GB　□2GB} メモリスロット2（*） _{◎256MB　□512MB　□1GB　□2GB} メモリスロット3 □256MB　□512MB　□1GB　□2GB メモリスロット4 □256MB　□512MB　□1GB　□2GB メモリスロット5 □256MB　□512MB　□1GB　□2GB メモリスロット6 □256MB　□512MB　□1GB　□2GB *）全モデルで256MBをメモリスロット1と2に搭載済み（カスタムメイドサービスをご利用の場合を除きます） 10,000rpm 15,000rpm ベイ1 □36.4GB　□73.4GB　□146.8GB □36.4GB　□73.4GB ベイ2 □36.4GB　□73.4GB　□146.8GB □36.4GB　□73.4GB 搭載位置搭載内蔵ハードディスクユニット搭載位置搭載ドータカード

(4)

A　コンフィグレーションシート

A.2 BIOS セットアップ項目

サーバブレードの台数に応じて、以下をコピーして記録してください。各メニューの詳細なマークは、次を示します。 □：設定項目　◎：ご購入時設定値　■：変更禁止

■ Main メニュー

■ Advanced メニュー

設定値 BIOSの版数を表示 BMCファームウェアの版数を表示現在の時刻現在の日付 □ Disabled　◎Enabled 1MB未満の使用可能なシステムメモリを表示 1MB以上のメモリサイズを表示 ■Quick　□Normal　□Disabled System Memory Extended Memory Extended Memory Test System Time

System Date

Sync RTC with Mgmt. Blade 設定項目 BIOS Version BMC F/W Version 設定値 □1.1　◎1.4 □Yes　◎No □Disabled　◎Enabled ■Disabled　□Enabled □Disabled　◎Enabled ◎Disabled　□Enabled 【Enter】 ◎Disabled　□Enabled

□2 Minutes　□5 Minutes　◎10 Minutes　□15 Minutes □20 Minutes　□30 Minutes　□60 Minutes　□100 Minutes □No Action　◎Reset　□Power Off　□Power Cycle

□No Retry　□Retry 1 time　□Retry 2 times　◎Retry 3 times □Retry 4 times　□Retry 5 times　□Retry 6 times

□Retry 7 times ◎2　□0～30 【Enter】

□Disabled　◎On-board COM A

■VT 100　□VT 100, 8bit　□PC-ANSI, 7bit　□PC ANSI □VT 100+　□VT-UTF 8 ■XON/XOFF ◎OFF　□ON 【Enter】 □Disabled　■Enabled □Disabled　■Enabled Multiprocessor Specification

OS Boot Watchdog Timer

Boot Retry Counter ASR&R Boot Delay (Minutes) Timer Count Down Value Timer Timeout Action

設定項目

ECC Config Server Management Reset Configuration Data Summary screen Quiet Boot Hyper-Threading Hot Spare

USB BIOS Legacy Support Console Redirection

Com Port Address Console Type Flow Control

Continue C.R. after POST Advanced Chipset Control

(5)

A.2　BIOS セットアップ項目

■ Security メニュー

■ Power メニュー

■ Boot メニュー

設定値【Enter】 □Disabled　■Enabled □Disabled　◎Enabled □Disabled　◎Enabled □Disabled　◎Enabled ◎Disabled　□Enabled 【Enter】 □Disabled　◎Enabled □Disabled　◎Enabled □Disabled　◎Enabled □Disabled　◎Enabled □Disabled　◎Enabled □Disabled　◎Enabled Server Memory Scrubbing DIMM 1 DIMM 3 DIMM 5 CPU 1 Status CPU 2 Status

OnBoard Lan 2 OPROM OnBoard Lan 1 OPROM PCI slot OPROM Fibre Channel OPROM PCI Configuration

OnBoard SCSI BIOS OPROM 設定項目

設定項目設定値

Supervisor Password Is □Clear　□Set User Password Is □Clear　□Set

Set Supervisor Password Supervisorパスワードを設定 Set User Password Userパスワードを設定

Clear All Passwords 設定されたすべてのパスワードを消去 Clear User Password Userパスワードを消去

Password on Boot ◎Disabled　□Enabled

APM 1.2 Interface ◎Disabled　□Enabled

After Power Failure □Stay Off　◎Last State　□Power On

設定項目設定値ブート順を記入 □Removable Device □CD-ROM Drive □Hard Drive □MBA vn.nn.nn slot 0600 □MBA vn.nn.nn slot 0601

(6)

A.3 SCSI Select ユーティリティ

サーバブレードの台数に応じて、以下をコピーして記録してください。各メニューの詳細なマークは、次を示します。

□：設定項目　◎：ご購入時設定値　■：変更禁止

■ Configure/View SCSI Controller Settings メニュー

● Boot Device Configuration

Additional Options

Boot Device Configuration _{→ P.6 へ} SCSI Device Configuration _{→ P.7 ～ 8 へ} Advanced Configuration _{→ P.9 へ}

HostRAID _{→ P.9 へ}

設定値

SCSI Controller ID □0　□1　□2　□3　□4　□5　□6　■7　□8　□9　□10　 □11　□12　□13　□14　□15 SCSI Controller Parity □Disabled　■Enabled

SCSI Controller Termination □Disabled　■Enabled

設定項目

SCSI Bus Interface Definitions

(7)

A.3　SCSI Select ユーティリティ

● SCSI Device Configuration［オンボード SCSI Ach］

設定項目

SCSI Device ID #0 SCSI Device ID #1 SCSI Device ID #2 SCSI Device ID #3 Sync Transfer Rate（MB/Sec） ◎320　□160　□80.0

□66.6　□40.0 □33.3　□20.0 □10.0　□ASYN ◎320　□160　□80.0 □66.6　□40.0 □33.3　□20.0 □10.0　□ASYN ◎320　□160　□80.0 □66.6　□40.0 □33.3　□20.0 □10.0　□ASYN ◎320　□160　□80.0 □66.6　□40.0 □33.3　□20.0 □10.0　□ASYN Packetized ■Yes　□No ■Yes　□No ■Yes　□No ■Yes　□No QAS ■Yes　□No ■Yes　□No ■Yes　□No ■Yes　□No Initiate Wide Negotiation ■Yes　□No ■Yes　□No ■Yes　□No ■Yes　□No Enable Disconnection ■Yes　□No ■Yes　□No ■Yes　□No ■Yes　□No Send Start Unit Command ■Yes　□No ■Yes　□No ■Yes　□No ■Yes　□No BIOS Multiple LUN Support □Yes　■No □Yes　■No □Yes　■No □Yes　■No Include in BIOS Scan ◎Yes　□No ◎Yes　□No ◎Yes　□No ◎Yes　□No

SCSI Device ID #4 SCSI Device ID #5 SCSI Device ID #6SCSI Device ID #7 Sync Transfer Rate（MB/Sec） ◎320　□160　□80.0

(8)

● SCSI Device Configuration［オンボード SCSI Bch］

設定項目

SCSI Device ID #4 SCSI Device ID #5 SCSI Device ID #6SCSI Device ID #7 Sync Transfer Rate（MB/Sec） ◎320　□160　□80.0

(9)

A.3　SCSI Select ユーティリティ

● Advanced Configuration

● HostRAID

オンボードSCSI Ach オンボードSCSI Bch

Reset SCSI Bus at IC Initialization ◎Enabled　□Disabled ◎Enabled　□Disabled Display <Ctrl><A> Message During

BIOS Initialization ■Enabled　□Disabled ■Enabled　□Disabled Extended Int 13 Translation for

DOS Drives > 1GByte ■Enabled　□Disabled ■Enabled　□Disabled

POST Display Mode ◎Verbose　□Silent　□Diagnostic ◎Verbose　□Silent　□Diagnostic SCSI Controller Int 13 Support ■Enabled　□Disabled:Not Scan_{□Disabled:Scan bus} ■Enabled　□Disabled:Not Scan_{□Disabled:Scan bus} Domain Validation ■Enabled　□Disabled ■Enabled　□Disabled Support Removable Disks

Under Int 13 as Fixed Disks

◎Disabled　□Boot Only □All Disks

BIOS Support for Bootable CD-ROM ■Enabled　□Disabled ■Enabled　□Disabled

設定値設定項目

オンボードSCSI Ach オンボードSCSI Bch

RAID機能を使用しない場合 □Enabled　◎Disabled アレイタイプ（Windows Server 2003、 Windows 2000 Server、Linux）または RAID機能を使用する場合 ◎Enabled　□Disabled HostRAID □Enabled　■Disabled 設定値設定項目

(10)

A.4 RAID 設計シート

■ ロジカルドライブ情報

論理ドライブ (LSU(*)₎ _レベルRAID 容量 0 (CH=0) ID= 0, 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15 1 (CH=1) ID= 0, 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15 5 (CH=2) ID= 0, 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15 0+1 (CH=3) ID= 0, 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15 0 (CH=0) ID= 0, 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15 1 (CH=1) ID= 0, 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15 5 (CH=2) ID= 0, 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15 0+1 (CH=3) ID= 0, 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15 0 (CH=0) ID= 0, 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15 1 (CH=1) ID= 0, 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15 5 (CH=2) ID= 0, 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15 0+1 (CH=3) ID= 0, 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15 0 (CH=0) ID= 0, 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15 1 (CH=1) ID= 0, 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15 5 (CH=2) ID= 0, 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15 0+1 (CH=3) ID= 0, 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15 0 (CH=0) ID= 0, 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15 1 (CH=1) ID= 0, 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15 5 (CH=2) ID= 0, 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15 0+1 (CH=3) ID= 0, 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15 0 (CH=0) ID= 0, 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15 1 (CH=1) ID= 0, 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15 5 (CH=2) ID= 0, 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15 0+1 (CH=3) ID= 0, 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15 0 (CH=0) ID= 0, 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15 1 (CH=1) ID= 0, 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15 5 (CH=2) ID= 0, 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15 0+1 (CH=3) ID= 0, 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15 0 (CH=0) ID= 0, 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15 1 (CH=1) ID= 0, 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15 5 (CH=2) ID= 0, 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15 0+1 (CH=3) ID= 0, 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15 *)ホットスペアの場合は「HS(*, *, *, *)」のように記述します。物理ドライブ（例）( 0, 0, 0, 0 ) 17300 MB （例）( 0, 0, 2, 0 ) 17300 MB 　　 ( , , , ) 　　 ( , , , ) 　　 ( , , , ) 　　 ( , , , ) 　　 ( , , , ) 　　 ( , , , )

(11)

A.4　RAID 設計シート

■ システムパックの定義

搭載HDDベイ SCSI-CH SCSI-ID 型名容量バージョン LSU（*）

（例）Bay( 1 ) CH= ( 0 ) ID= ( 0 ) MAN3184MC 17521MB 0107 ( 0, 0, 0, 0 ) （例）Bay( 2 ) CH= ( 0 ) ID= ( 0 ) MAN3184MC 17521MB 0107 ( 0, 0, 0, 0 ) （例）Bay( 3 ) CH= ( 0 ) ID= ( 0 ) MAN3184MC 17521MB 0107 ( 0, 0, 2, 0 ) （例）Bay( 4 ) CH= ( 0 ) ID= ( 0 ) MAN3184MC 17521MB 0107 ( 0, 0, 2, 0 ) Bay( ) CH= ( ) ID= ( ) ( , , , ) Bay( ) CH= ( ) ID= ( ) ( , , , ) Bay( ) CH= ( ) ID= ( ) ( , , , ) Bay( ) CH= ( ) ID= ( ) ( , , , ) Bay( ) CH= ( ) ID= ( ) ( , , , ) Bay( ) CH= ( ) ID= ( ) ( , , , ) Bay( ) CH= ( ) ID= ( ) ( , , , ) Bay( ) CH= ( ) ID= ( ) ( , , , ) *)ホットスペアの場合は「HS(*, *, *, *)」のように記述します。

(12)

B　デザインシート

B デザインシート

ServerStart を使用してサーバをセットアップする場合に、各ウィザードの設定値を

あらかじめ記入しておくと、セットアップ作業がスムーズに行えます。

B.1 RAID ウィザード

選択項目 □ 非RAID □ 自動 □ 手動 □ 既存のアレイを使用する RAIDコントローラコントローラ番号（デフォルト―0）

RAIDレベル □ RAID0 □ RAID1 ディスク数　　　台ホットスペア □ 使用する □ 使用しない手動、自動設定時のみ既存のRAIDアレイ □ 削除する構成モード手動、自動設定時のみ手動設定時のみ設定項目

(13)

B.2　ディスクウィザード

B.2 ディスクウィザード

設定項目選択項目

コントローラタイプ □ RAID □ SCSI □ IDE

ディスク番号（デフォルト―0）ファイルシステム □ NTFS □ FAT クイックフォーマット □ する □ しないボリュームラベル（デフォルト―SYSTEM）パーティションサイズ □ 自動設定 □ MB パーティションの利用形態 □ BOOT □ OS □ DATA ファイルシステム □ NTFS □ FAT クイックフォーマット □ する □ しないボリュームラベル（デフォルト―DATA）パーティションサイズ □ 自動設定 □ MB パーティションの利用形態 □ BOOT □ OS □ DATA ファイルシステム □ NTFS □ FAT クイックフォーマット □ する □ しないボリュームラベル（デフォルト―DATA）パーティションサイズ □ 自動設定 □ MB パーティションの利用形態 □ BOOT □ OS □ DATA ファイルシステム □ NTFS □ FAT クイックフォーマット □ する □ しないボリュームラベル（デフォルト―DATA）パーティションサイズ □ 自動設定 □ MB パーティションの利用形態 □ BOOT □ OS □ DATA 表示されているディスクのすべてのパーティションを削除する □ 削除する起動ディスクにメンテナンス区画を作成する □ 作成する複数のディスクを搭載する場合、またはシートが足りない場合は、コピーしてください。

(14)

B.3 OS インストールウィザード（Windows 2003）

*）Administrator のパスワードは、サーバ管理者が十分に注意して管理してください。

（続く）

選択項目

□ Windows Server 2003, Standard Edition □ Windows Server 2003, Enterprise Edition □ 接続デバイス数または接続ユーザ数 □ 同時使用ユーザ数（同時使用ユーザ数選択時のみ） □ ワークグループ □ ドメイン（デフォルト―MYUSERGROUP） □ ローカルCDからオペレーティングシステムをインストールする □ リモートサーバからオペレーティングシステムをインストールする（デフォルト―(GMT+09:00) 大阪、札幌、東京） □ 既定値を使用 □ ドライブ名 □C: □D: □E: □F: □G: □H: □I: □J: □K: □L: □M: □N: □O: □P: □Q: □R: □S: □T: □U: □V: □W: □X: □Y: □Z: □ 既定値を使用する □ インストール中に指定する □ あらかじめ指定する（デフォルト―￥winnt） □ ― ― ― ― （OSインストールタイプに添付されているCDを使用する場合は不要） □ 640 * 480 □ 800 * 600　 □ 1024 * 768　 □ 1156 * 864 □ 1280 * 1024 　□ 1600 * 1200 □ 60 □ 70 □ 72 □ 75 □ 80 □ 85 □ 100 □ 16色　　　 □ 256色　　 □ High Color（16ビット） □ True Color（24ビット）　　□ True Color（32ビット）設定項目 Windows 20 03 のインストールタイムゾーンとインストール先ドライブコンピュータ識別情報 OS種別ライセンスモード同時接続数参加先ワークグループまたはドメイン名ユーザアカウントユーザ情報画面の設定画面の色解像度（ピクセル）プロダクトキー画面のリフレッシュレート（ヘルツ）名前組織名コンピュータ名タイムゾーンの選択インストール先ドライブリモートサーバ上のパスワード Administrator用のパスワード（*）インストール方法インストール先ドライブ名選択時リモートサーバからインストールする場合コンピュータを作成するユーザアカウントパスワードリモートソースパスリモートサーバ上のユーザ名インストール先ディレクトリ

(15)

B.3　OS インストールウィザード（Windows 2003）

選択項目 □ 自動インストール

□ ドライバのみインストール

□ TCP/IP □ NWIPX □ Apple Talk □ NetMon □ PPTP □ 使用する IPアドレスサブネットマスクデフォルトゲートウェイ IPアドレス（追加）（追加する時のみ）サブネットマスク（追加）（追加する時のみ）デフォルトゲートウェイ（追加）（追加する時のみ） DNSドメイン名（指定する時のみ） DNSサーバアドレス（指定する時のみ） WINSを使用する □ 使用する WINSサーバアドレス DHCP（使用する選択時のみ） □DHCPからのNetBIOS設定を使用する □NetBIOS over TCP/IPを有効にする □NetBIOS over TCP/IPを無効にする内部ネットワーク番号 0x

ネットワーク番号 0x フレームの種類

□ TCP/IP □ NWIPX □ Apple Talk □ NetMon □ PPTP □ 使用する IPアドレスサブネットマスクデフォルトゲートウェイ IPアドレス（追加）（追加する時のみ）サブネットマスク（追加）（追加する時のみ）デフォルトゲートウェイ（追加）（追加する時のみ） DNSドメイン名（指定する時のみ） DNSサーバアドレス（指定する時のみ） WINSを使用する □ 使用する WINSサーバアドレス DHCP（使用する選択時のみ） □DHCPからのNetBIOS設定を使用する □NetBIOS over TCP/IPを有効にする □NetBIOS over TCP/IPを無効にする内部ネットワーク番号 0x ネットワークプロトコルネットワークプロトコルのプロパティ（自動インストール選択時）インストール方法設定項目このアダプタにバインドするプロトコル D H C P を使用しないアダプタ１ NWIPX選択時のみ NetBIOS設定接続名 DHCPを使用する（TCP/IP選択時） D H C P を使用しない NetBIOS設定接続名 DHCPを使用する（TCP/IP選択時） NWIPX選択時のみアダプタ２このアダプタにバインドするプロトコル

(16)

B　デザインシート（続く）選択項目 □ 標準コンポーネントをインストールする □ インストールするコンポーネントを選択するアクセサリ □ クリップボードビューア □ デスクトップの壁紙 □ ドキュメントテンプレート □ ペイント □ マウスポインタ □ ワードパッド □ 電卓 □ 文字コード表ユーザ補助の設定ウィザード □ インストールする通信 □ チャット_{□ ハイパーターミナル} ASP.NET □ インストールするアプリケーションサーバコンソール □ インストールするインターネットインフォメーションサービス（IIS）

□ FrontPage 2002 Server Extensions □ FTP (File Transfer Protocol) サービス □ NNTP Service - NNTP Service □ SMTP Service - SMTP Service

□ WWW (World Wide Web) サービス - Active Server Pages □ WWW (World Wide Web) サービス - WebDAV 発行

□ WWW (World Wide Web) サービス - WWW (World Wide Web) サービス □ WWW (World Wide Web) サービス - インターネットデータコネクタ □ WWW (World Wide Web) サービス - リモート管理 (HTML) □ インターネットインフォメーションサービスマネージャ □ 共通コンポーネントネットワークCOM+アクセスの有効化 □ インストールするネットワークDTCアクセスの有効化 □ インストールする □ インストールする □ インストールする □ インストールする □ インストールする □ インストールする　　□ 証明書サービスCA □ 証明書サービスWEB登録のサポート □ インストールする　　□ POP3 サービス □ POP3サービスWEB管理インストールするコンポーネントを選択する時のみソフトウェアコンポーネントインデックスサービスターミナルサーバターミナルサーバライセンスリモートインストールサービス証明書サービス電子メールサービスインストール方法の選択設定項目アクセサリとユーティリティアプリケーションサーバー

(17)

B.3　OS インストールウィザード（Windows 2003）（続く）選択項目（デフォルト―\Inetpub\Ftproot）（デフォルト―\Inetsrv\WWWroot） □ このコンピュータにユーザがリモートで接続することを許可する □ 完全なセキュリティ □ 緩和されたセキュリティ □ 接続デバイス数　□ 接続ユーザ数 □ アプリケーションサーバモード　□ リモート管理モード □ Macintosh用ファイルサービス □ Macintosh用印刷サービス □ UNIX用印刷サービス □ Windowsインターネットネームサービス（WINS） □ インターネット認証サービス □ ドメインネームシステム（DNS） □ 簡易TCP/IPサービス □ 動的ホスト構成プロトコル（DHCP） □ ネットワークモニタツール □ 簡易ネットワーク管理プロトコル　　（SNMP-ServerViewのインストールに必須） □ 送信する □ 受け付ける（指定する場合のみ） □ 物理　　　 □ データリンクとサブネットワーク □ End-to-End 　　　□ アプリケーション □ インターネット FTPサービスのプロパティ（FTPサービス選択時のみ） WWWサービスのプロパティ（WWWサービス選択時のみ）ターミナルサーバーのプロパティ（ターミナルサーバー選択時のみ）アプリケーション互換性のための規定のアクセス許可コミュニティ名トラップ送信先 SNMPの詳細（SNMP選択時のみ）すべてのホストからSNMPパケットを受け付けるトラップセキュリティ認証トラップを送信する受け付けるコミュニティ名（コミュニティ名：権利）ホスト名連絡先場所エージェントサービスターミナルサービスの現在のモードサービスそのほかのネットワークファイルと印刷サービス WWWサーバのディレクトリ FTPサイトのディレクトリ設定項目管理とモニタツールネットワークサービスリモートデスクトップライセンスモード

(18)

B　デザインシート選択項目 □ インストールする □ 新しいフォレストにドメインを作成する □ 既存ドメインの追加ドメインコントローラにする □ 既存ドメインツリーに新しい子ドメインを作成する □ 既存フォレストに新しいドメインツリーを作成する □ 許可する

Active Direc toryの詳細設定(DNS選択時のみ)

データベースのフォルダ Active Directoryの種別ログのフォルダ SYSVOLフォルダの場所 Active Directoryをインストールする新しいドメインの完全なDNS名新しいフォレストにドメインを作成する（選択時のみ） Windows 2000以前のサーバOSと互換性ユーザ名パスワードドメイン既存ドメインの追加ドメインコントローラにする（選択時のみ）ドメイン名新しいドメインの完全なDNS名ドメインNetBIOS名親ドメインの完全なDNS名新しい子ドメイン名ドメインNetBIOS名ユーザ名既存フォレストに新しいドメインツリーを作成する（選択時のみ）パスワード既存ドメインの完全なDNS名ユーザ名パスワードドメイン既存ドメインツリーに新しい子ドメインを作成する（選択時のみ）ドメインNetBIOS名設定項目

(19)

B.4　OS インストールウィザード（Windows 2000）

B.4 OS インストールウィザード（Windows 2000）

*）Administrator のパスワードは、サーバ管理者が十分に注意して管理してください。（続く）選択項目 □ Windows 2000 Server

□ Windows 2000 Advanced Server □ 接続クライアント数 □ 同時使用ユーザ数（同時使用ユーザ数選択時のみ） □ ワークグループ □ ドメイン（デフォルト―MYUSERGROUP） □ ローカルCDからオペレーティングシステムをインストールする □ リモートサーバからオペレーティングシステムをインストールする（デフォルト―(GMT+09:00) 大阪、札幌、東京） □ 既定値を使用 □ ドライブ名 □C: □D: □E: □F: □G: □H: □I: □J: □K: □L: □M: □N: □O: □P: □Q: □R: □S: □T: □U: □V: □W: □X: □Y: □Z: □ 既定値を使用する □ インストール中に指定する □ あらかじめ指定する（デフォルト―￥winnt） □ ― ― ― ― （OSインストールタイプに添付されているCDを使用する場合は不要） □ 640 * 480 □ 800 * 600　 □ 1024 * 768　 □ 1156 * 864 □ 1280 * 1024 　□ 1600 * 1200 □ 60 □ 70 □ 72 □ 75 □ 80 □ 85 □ 100 □ 16色　　　 □ 256色　　 □ High Color（16ビット） □ True Color（24ビット）　　□ True Color（32ビット）名前組織名コンピュータ名画面の領域プロダクトキーリフレッシュレートコンピュータを作成するユーザアカウント（ドメイン選択時のみ）インストール先インストール先ディレクトリドライブ名選択時インストール方法リモートサーバからインストールする場合タイムゾーンの選択インストール先ドライブリモートソースパスリモートサーバ上のユーザ名設定項目 Windows 20 00 のインストールタイムゾーンとインストール先ドライブコンピュータ識別情報ライセンスモード OS種別 Administrator用のパスワード同時接続数参加先ワークグループまたはドメイン名パスワードユーザアカウントリモートサーバ上のパスワードユーザ情報画面の設定画面の色

(20)

選択項目 □ 自動インストール

□ ドライバのみインストール

□ TCP/IP □ NWIPX □ NetBEUI □ Apple Talk □ DLC □ NetMon □ PPTP □ 使用する IPアドレスサブネットマスクデフォルトゲートウェイ IPアドレス（追加）（追加する時のみ）サブネットマスク（追加）（追加する時のみ）デフォルトゲートウェイ（追加）（追加する時のみ） DNSドメイン名（指定する時のみ） DNSサーバアドレス（指定する時のみ） WINSを使用する □ 使用する WINSサーバアドレス（WINSを使用する選択時のみ） □DHCPサーバからNetBIOSの設定を使う □NetBIOS over TCP/IPを有効にする □NetBIOS over TCP/IPを無効にする内部ネットワーク番号 0x

ネットワーク番号 0x

フレームの種類 □ Ethernet Ⅱ　　　　□ Ethernet 802.2　　　□ Ethernet 802.3_{□ Ethernet SNAP　 □ 自動検出} □ TCP/IP □ NWIPX □ NetBEUI □ Apple Talk □ DLC □ NetMon □ PPTP □ 使用する IPアドレスサブネットマスクデフォルトゲートウェイ IPアドレス（追加）（追加する時のみ）サブネットマスク（追加）（追加する時のみ）デフォルトゲートウェイ（追加）（追加する時のみ） DNSドメイン名（指定する時のみ） DNSサーバアドレス（指定する時のみ） WINSを使用する □ 使用する WINSサーバアドレス（WINSを使用する選択時のみ） □ DHCPサーバからNetBIOSの設定を使う □ NetBIOS over TCP/IPを有効にする □ NetBIOS over TCP/IPを無効にする内部ネットワーク番号 0x ネットワーク番号 0x NetBIOSオプション DHCPを使用する（TCP/IP選択時） NWIPX選択時のみ NetBIOSオプション DHCPを使用する（TCP/IP選択時）接続名 D H C P を使用しないアダプタ１インストール方法設定項目このアダプタにバインドするプロトコル接続名アダプタ２このアダプタにバインドするプロトコル D H C P を使用しない NWIPX選択時のみネットワークプロトコルネットワークプロトコルのプロパティ（自動インストール選択時）

(21)

B.4　OS インストールウィザード（Windows 2000）選択項目 □ 標準コンポーネントをインストールする □ インストールするコンポーネントを選択する □ （IISの）共通コンポーネント □ （IISの）オンラインヘルプ

□ FTP（File Transfer Protocol）サーバ □ インターネットサービスマネージャ（HTML）

□ インターネットインフォメーションサービススナップイン □ NNTP Service

□ SMTP Service

□ WWW（World Wide Web）サーバー □ リモートインストールサービス □ リモート記憶域 □ ターミナルサービス □ ターミナルサービスライセンス □ ターミナルサービスクライアントクリエータファイル □ インデックスサービス □ COM インターネットサービスプロキシ □ FrontPage 2000 Server Extensions □ 証明書サービス □ 証明書サービスWEB登録のサポート □ 証明書サービスCA （デフォルト－\Inetpub\Ftproot）（デフォルト―\Inetsrv\WWWroot） □ ハイパーターミナル　　　　 □ ダイヤラ □ チャット　　　　　　　　□ メッセージキューサービス □ そのほかのネットワークファイルと印刷サービス □ CDプレーヤー　 □ メディアプレーヤー □ ユートピアサウンド設定 □ サウンドレコーダー □ ボリュームコントロール □ サンプルサウンド □ ユーザ補助の設定ウィザード　□ 文字コード表 □ 電卓 □ ペイント □ ワードパッド □ ドキュメントテンプレート □ スクリプトデバッガ □ オブジェクトパッケージャ □ デスクトップの壁紙 □ マウスポインタ □ フリーセル □ マインスイーパ □ ピンボール □ ソリティア □ 簡易ネットワーク管理プロトコル（SNMP） □ ドメインネームシステム（DNS） □ 動的ホスト構成プロトコル（DHCP） □ Windowsインターネットネームサービス（WINS） □ 簡易TCP/IPサービス □ ネットワークモニタツール □ インターネット認証サービス □ Site Server ILS サービスインストールするコンポーネントを選択する時のみゲーム通信マルメディアアクセサリサービスサービス WWWサーバのディレクトリ（WWW選択時のみ）サービスインストール方法の選択ソフトウェアコンポーネント設定項目 FTPサイトのディレクトリ（FTP選択時のみ）

(22)

B　デザインシート選択項目 □ 送信する □ 受け付ける（指定する場合のみ） □ 物理　　　　 □ データリンクとサブネットワーク □ End-to-End 　　　□ アプリケーション □ インターネット □ インストールする □ ドメインツリーの新しいフォレストを作成する □ 既存ドメインの追加ドメインコントローラを追加する □ 既存ドメインツリーに新しい子ドメインを追加する □ 既存フォレストに新しいドメインツリーを配置する □ 許可する Active Directoryの種別場所ホスト名トラップセキュリティエージェント SNMPの詳細（SNMP選択時のみ）親ドメイン名子ドメイン名ドメインNetBIOS名新しいツリーの完全なDNS名ドメインNetBIOS名ユーザ名パスワードドメインの完全なDNS名ドメイン既存ドメインツリーに新しい子ドメインを追加する（選択時のみ）既存フォレストに新しいドメインツリーを配置する（選択時のみ）ユーザ名パスワードドメインユーザ名パスワード既存ドメインツリーの追加ドメインコントローラを追加する（選択時のみ）トラップ送信先認証トラップを送信する受け付けるコミュニティ名（コミュニティ名：権利） Active Directoryをインストールする

Active Direc toryの詳細設定(DNS選択時のみ)

Windows 2000以前のサーバと互換性があるアクセス許可 SYSVOLフォルダの場所データベースの場所ログの場所ドメインツリーの新しいフォレストを作成する（選択時のみ）連絡先サービスコミュニティ名すべてのホストからSNMPパケットを受け付ける設定項目

(23)

B.5　アプリケーションウィザード

B.5 アプリケーションウィザード

B.6 クライアント一括導入ウィザード（クライアントシステム

設計）

選択項目 □ WizardConsole □ Windows NT 4.0/Windows 2000 サービスパック □ ServerView □ FM Advisor □ DSNAP □ PROBEPRO □ 富士通ドライバ自動適用ツール（追加ソフトウェア選択時のみ） □ ローカルアプリケーションをインストールする □ リモートサーバからアプリケーションをインストールするリモートリソースパスリモートリソースパスリモートサーバ上のユーザ名リモートサーバ上のユーザ名リモートサーバ上のパスワードリモートサーバ上のパスワードインストール方法リモートサーバからインストールを行う場合設定項目アプリケーション追加ソフトウェアのインストールコマンド設定項目作成する場合の組織名（OU名）コンピュータ名 OS IPアドレス □Windows Me □Windows 2000 □Windows XP □ DHCP □ 手動設定（　　　　　　　）　　サブネットマスク（　　　　　　）　　デフォルトゲートウェイ（　　　　　　　） □Windows Me □Windows 2000 □Windows XP □ DHCP □ 手動設定（　　　　　　　）　　サブネットマスク（　　　　　　）　　デフォルトゲートウェイ（　　　　　　　） □Windows Me □Windows 2000 □Windows XP □ DHCP □ 手動設定（　　　　　　　）　　サブネットマスク（　　　　　　）　　デフォルトゲートウェイ（　　　　　　　） □Windows Me □Windows 2000 □Windows XP □ DHCP □ 手動設定（　　　　　　　）　　サブネットマスク（　　　　　　）　　デフォルトゲートウェイ（　　　　　　　） □Windows Me □Windows 2000 □Windows XP □ DHCP □ 手動設定（　　　　　　　）　　サブネットマスク（　　　　　　） OUの指定コンピュータアカウントの作成選択・指定項目 □ OUを作成する

(24)

B　デザインシート＊グループの作成、ユーザアカウントの作成、共有資源の設定における「説明」は省略できます。＊ユーザアカウントの作成における「フルネーム」は省略できます。＊共有資源の設定における「ディレクトリ」は必ず設定してください。設定項目説明（省略可）ユーザ名フルネーム(省略可) 説明（省略可）共有名ディレクトリ名説明（省略可）グループ名選択・指定項目共有資源の作成ユーザアカウントの作成グループの作成

(25)

B.7　クライアント一括導入ウィザード（クライアントセットアップ）

B.7 クライアント一括導入ウィザード（クライアントセット

アップ）

（続く）選択・指定項目（デフォルト－［SwAplDrv］\Swrsinst）（デフォルト－SWRSINST） □ システム導入時にServerStartから資源を登録 □ システム導入後にWizardConsoleから資源を登録 □ アプリケーション □ ファイル □ 実行コマンド □ する　　　　　　　□ しない □ する（以下項目を設定）　　　　□ しない資源格納元フォルダ名ボリュームラベルチェック □ する（ボリュームラベル名：　　　　　　　）_{□ しない} 特定ファイルチェック □ する（ファイル名：　　　　　　　）_{□ しない} 複数媒体の使用 □ する（媒体枚数：　　枚　　媒体ごとにサブフォルダを作成　　□する　　□しない） □ しない □ する（以下項目を設定）　　　　□ しない資源格納元UNCパス名ユーザ名パスワード資源識別名説明 UNCパス指定アプリケーション固有情報設定項目動作環境設定一覧から選択する場合共有名共有ディレクトリセットアップ資源の登録一覧から選択アプリケーションセットアップ情報の設定セットアップ資源の追加サーバドライブ指定

(26)

B　デザインシート《留意事項》クライアントセットアップ機能の使用を「しない」と選択した場合はその時点で終了です。ここでクライアント機能の使用を「する」と選択しないと、クライアントセットアップ機能は使用できません。クライアントセットアップ機能を使用する場合は必ずセットアップ資源を追加しなくてはなりません。選択・指定項目 □ する（以下項目を設定）　　　　□ しない資源格納元フォルダ名（デフォルト-［CD-ROM］）ボリュームラベルチェック □ する（ボリュームラベル名：　　　　　　　）_{□ しない} 特定ファイルチェック □ する（ファイル名：　　　　　　　）_{□ しない} 複数媒体の使用 □ する（媒体枚数：　　枚　　媒体ごとにサブフォルダを作成　　□する　　□しない） □ しない □ する（以下項目を設定）　　　　□ しない資源格納元UNCパス名ユーザ名パスワード □ 従来インストーラ製品　　　　 □ Windowsインストーラ製品インストーラ起動コマンドインストーラ起動パラメタインストーラ起動コマンドフォルダを作業フォルダとして実行 □ する　　　　　　　□ しないセットアップ時にスクリプトを使用する □ する　　スクリプトファイル名：　　起動方法：　　（デフォルト－mtrun［SW_COMMAND］） □ しない Windowsインストーラパッケージインストールユーザインタフェース □ 進行状況とエラーだけを表示_{□ 対話インストール} □ ファイル □ フォルダ配下のすべてのファイル（デフォルト－［CD-ROM］） □ 置換する □ 置換しない □ ファイルの後ろに追加する（デフォルト－［CD-ROM］）（デフォルト－mtrun［SW_COMMAND］）従性インストーラ製品の場合設定項目 Windowsインストーラ製品の場合一覧から選択しない場合インストーラタイプ実行コマンド格納元パス説明資源格納元情報ファイル格納元パスセットアップ先パス説明ファイルファイル資源識別名アプリケ_ーシ_ョンの設定（続き）起動方法説明サーバドライブ指定 UNCパス指定同一ファイルが存在している場合実行コマンド実行コマンド資源識別名

(27)

B.8　クライアント一括導入ウィザード（デスクトップ設計）

B.8 クライアント一括導入ウィザード（デスクトップ設計）

（続く）選択・指定項目 □ する　　　　　　　□ しない □ する（以下を設定）　　　□ しない Webメニューファイル名

Active Desktop のWebページを追加する

（IE4.0以降有効） □ する　　　　　　　□ しない Internet Explorerを起動する □ する（起動オプション：　　ホームページに設定：□ する　　　□ しない） □ しないカスタムメニュー □ する（メニューコマンド：　　　　　　　）_{□ しない} □ デスクトップ上のすべてのオブジェクトアイコンを隠す □ Active DesktopのWebページを隠さずにオブジェクト　アイコンを隠す（Internet Explorer 4.0以降有効） □ する □ しない □ する　　　　　　□ しない起動するアプリケーション □ する □ しない □ する　（フォルダの場所：　　　　　　） □ しない □ ［設定］からフォルダを削除 □ ［設定］から［タスクバー］を削除 □ ［画面］を使用不可にする □ ［ネットワーク］を使用不可にする □ ［パスワード］を使用不可にする □ ［プリンタ］を使用不可にする □ ［システム］を使用不可にする □ レジストリ編集ツールを使用不可にする □ 終了時に設定を保存しないタスクバーを隠すログオン時に起動するアプリケーション［アプリケーションの追加と削除］を無効にするマイドキュメントフォルダの設定設定制限スタートメニューコントロールパネルその他設定項目初期メニューデスクトップ操作性デスクトップ上のすべてのオブジェクトアイコン Webメニューデスクトップ名説明グループ一覧から有効とするグループ名 Windows標準

(28)

B　デザインシート ≪留意事項≫ デスクトップ環境を設定後、グループ一覧から有効とするグループを選択してください。選択・指定項目 □ ［ファイル名を指定して削除］を削除 □ ［検索］コマンドを削除 □ 共通プログラムグループを削除 □ ［マイコンピュータ］からドライブを隠す □ ［ネットワークコンピュータ］を隠す □ ［ネットワークドライブの割り当て］と［ネットワークドライブの切断］を削除 □ ［MS-DOSプロンプト］を使用不可にする □ タスクマネージャを使用不可にする □ 許可されたプログラムだけ実行（許可されたプログラムだけ実行選択時のみ）抑止設定キー一覧不要キー抑止プログラムファイルアクセス操作実行操作操作制限スタートメニュー設定項目

(29)
