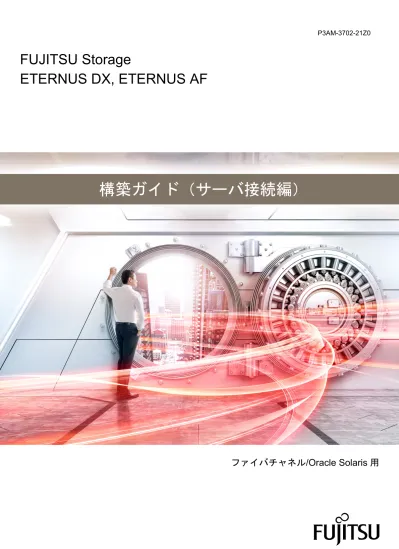

FUJITSU Storage
ETERNUS DX, ETERNUS AF
構築ガイド（サーバ接続編）
はじめに
本書は、ETERNUS DX/AF を、Solaris OS が動作するサーバにファイバチャネル接続して使用するた めに必要な作業について説明しています。 本書は、ETERNUS DX/AF、サーバ、OS、ファイバチャネルカード、およびドライバソフトウェアの 説明書と併せてご使用ください。 なお、本書に記載している製品の商標、製品名などの表記については、『構築ガイド（サーバ接続編） 表記について』を参照してください。OS がサポートするストレージシステムについては、ETERNUS DX/AF のサポート組み合わせ表を参照してください。 第21 版 2018 年 4 月
本書の内容と構成
本書は以下に示す13 章から構成されています。 •「第1 章 作業の流れ」(7 ページ)ETERNUS DX/AF を、Solaris OS が動作するサーバに接続する場合の作業の流れについて説明して います。 •「第2 章 環境の確認」(25 ページ) ETERNUS DX/AF を接続できるサーバの環境について説明しています。 •「第3 章 留意事項」(28 ページ) 作業を行う際の留意事項について説明しています。 •「第4 章 ETERNUSmgr のインストールと設定」(35 ページ) ETERNUSmgr のインストールについて説明しています。 •「第5 章 ETERNUS DX/AF の設定」(36 ページ)
ETERNUS Web GUI または ETERNUSmgr を使用した ETERNUS DX/AF の設定について説明して います。 •「第6 章 ファイバチャネルスイッチの設定」(37 ページ) ファイバチャネルスイッチの設定について説明しています。 •「第7 章 ドライバのインストールとサーバの環境設定」(39 ページ) ファイバチャネルカードドライバのインストールおよびサーバの環境設定について説明しています。 •「第8 章 論理ユニットの認識」(40 ページ) ETERNUS DX/AF の論理ユニットを、サーバから認識するための作業について説明しています。 •「第9 章 マルチパスの設定」(41 ページ) マルチパス接続する場合のマルチパスの設定について説明しています。 •「第10 章 ファイルシステム設定」(42 ページ) ファイルシステムを作成する作業について説明しています。
•「第13 章 無停止ストレージマイグレーションについて」(49 ページ) 無停止ストレージマイグレーションについて説明しています。
目次
第
1 章 作業の流れ
7
1.1 富士通製ドライバを使用する場合...8
1.2 Oracle 社製ドライバを使用する場合 ...12
1.3 Emulex 社製ドライバを使用する場合...15
1.4 QLogic 社製ドライバを使用する場合 ...19
1.5 Brocade 社製ドライバを使用する場合 ...22
第
2 章 環境の確認
25
2.1 ハードウェア ...25
2.2 OS（オペレーティングシステム） ...25
2.3 ファイバチャネルカード ...25
2.4 マルチパスドライバ ...25
2.5 Veritas 社製の VxVM ...25
2.6 Oracle OEM 版の VxVM ...25
2.7 SVM...26
2.8 クラスタウェア ...26
2.9 Oracle 社製ドライバを必要とするファイバチャネルカード一覧 ...26
第
3 章 留意事項
28
3.1 電源投入および電源制御に関する留意事項 ...28
3.2 インスタンス管理表に関する留意事項 ...28
3.3 システムデザインシートに関する留意事項 ...28
3.4 ファイバチャネルスイッチに関する留意事項...29
3.5 Veritas Volume Manager (VxVM)に関する留意事項 ...30
3.8 MPxIO に関する留意事項...31
3.9 Oracle Solaris Cluster 導入に関する留意事項...31
3.9.1 利用可能バージョンとハードウェア... 32 3.9.2 マルチパス構成について... 32 3.9.3 リセットグループ設定について ... 32 3.9.4 ホストレスポンス設定について ... 32 3.9.5 VxVM の導入について... 32 3.9.6 ノード数について... 32
3.9.7 Oracle Solaris Cluster Data Service for Oracle ApplicationServer (RAC)に関する留意事項 ... 32
3.10 hddv ドライバに関する留意事項...34
第
4 章 ETERNUSmgr のインストールと設定
35
第
5 章 ETERNUS DX/AF の設定
36
第
6 章 ファイバチャネルスイッチの設定
37
第
7 章 ドライバのインストールとサーバの環境設定
39
第
8 章 論理ユニットの認識
40
第
9 章 マルチパスの設定
41
第
10 章 ファイルシステム設定
42
10.1 ファイルシステム作成...42
10.2 ディスクの自動マウントの設定 ...43
第
11 章 SAN Boot について
45
第
12 章 ストレージマイグレーションについて
46
第
13 章 無停止ストレージマイグレーションについて
49
13.1 MPxIO マルチパスドライバの場合 ...50
13.2 ETERNUS Multipath Driver の場合 ...57
第
1 章
作業の流れ
この章では、ETERNUS DX/AF を、Solaris OS が動作するサーバと接続する場合の作業について説明 しています。 使用するファイバチャネルカードのドライバの種類、および接続方法によって作業の内容が異なりま す。 ファイバチャネルスイッチを使用して接続する場合は、『構築ガイド（サーバ接続編） ファイバチャ ネル/ファイバチャネルスイッチ設定用』を参照して、確認を十分に行ってから作業を実施してくだ さい。
1.1
富士通製ドライバを使用する場合
富士通製ドライバを使用する場合、以下のドキュメントを使用しますが、接続環境により必要となる ドキュメントが異なります。 以下の「作業の流れ」を参照し、必要に応じてドキュメントを選択してください。 使用するドキュメント •『サポート組み合わせ表』 •『サポート組み合わせ表 FC-SWITCH 編』 • 接続するETERNUS DX/AF に対応する『構築ガイド（サーバ接続編） ストレージシステム設定用』 •『構築ガイド（サーバ接続編） ファイバチャネル/ファイバチャネルスイッチ設定用』 •『構築ガイド（サーバ接続編） ファイバチャネル/Oracle Solaris 用 富士通製ファイバチャネルカード ドライバ設定』 •『構築ガイド（サーバ接続編） ファイバチャネル/Oracle Solaris 用 マルチパスドライバ設定』•『ETERNUS Web GUI ユーザーズガイド』
•『ETERNUSmgr インストールガイド』
•『ETERNUSmgr ユーザーガイド』
• 各製品添付のマニュアル（ファイバチャネルカード、マルチパスドライバ、VxVM）
作業の流れ
ETERNUSmgr のインストールと ETERNUS DX/AF の設定
ETERNUSmgr を利用する場合は、ETERNUSmgr をインストールして、ETERNUS DX/AF を設 定します。
•「第4 章 ETERNUSmgr のインストールと設定」(35 ページ)
•「第5 章 ETERNUS DX/AF の設定」(36 ページ)
• 設定や保守を行う操作の確認
-『ETERNUS Web GUI ユーザーズガイド』
-『ETERNUSmgr インストールガイド』 -『ETERNUSmgr ユーザーガイド』 • ETERNUS DX/AF の設定 - 接続するETERNUS DX/AF に対応する『構築ガイド（サーバ接続編） ストレージシステム 設定用』 第1 章 作業の流れ 1.1 富士通製ドライバを使用する場合
ファイバチャネルスイッチの設定 ファイバチャネルスイッチを使用する場合、ファイバチャネルスイッチを設定します。 •「第6 章 ファイバチャネルスイッチの設定」(37 ページ) • ファイバチャネルスイッチの設定 -『構築ガイド（サーバ接続編） ファイバチャネル/ファイバチャネルスイッチ設定用』 • ファイバチャネルのサポート環境などの確認 -『サポート組み合わせ表 FC-SWITCH 編』 ドライバのインストール 使用するファイバチャネルカードのドライバをインストールします。 •「第7 章 ドライバのインストールとサーバの環境設定」(39 ページ) • カードの装着、ドライバのインストール -『構築ガイド（サーバ接続編） ファイバチャネル/Oracle Solaris 用 富士通製ファイバチャネ ルカード ドライバ設定』 • 使用するカードのドライバ版数などを確認 -『サポート組み合わせ表』
ETERNUS Multipath Driver または GR マルチ パスドライバを使用する場合
ETERNUS Multipath Driver または GR マルチ パスドライバを使用しない場合 サーバの環境設定 設定ファイル(/kernel/drv/fjpfca.conf) を編集し て、接続を行うために必要なパラメーターを 設定します。 •「第7 章 ドライバのインストールとサーバ の環境設定」(39 ページ) • サーバの環境の設定 -『構築ガイド（サーバ接続編） ファイバ チャネル/Oracle Solaris 用 富士通製ファ イバチャネルカード ドライバ設定』 第1 章 作業の流れ 1.1 富士通製ドライバを使用する場合
論理ユニットの認識 「sd ドライバ」または「hddv ドライバ」を使 用して、ETERNUS DX/AF の論理ユニット (LUN)を認識させます。 format コマンドでラベル付けをします。 •「第8 章 論理ユニットの認識」(40 ページ)
• サーバにETERNUS DX/AF の LUN を認識 させる -『構築ガイド（サーバ接続編） ファイバ チャネル/Oracle Solaris 用 富士通製ファ イバチャネルカード ドライバ設定』 VxVM を使用する場合 VxVM を使用しない場 合 手順7 ボリュームの作成へ ETERNUS Multipath Driver または GR マルチ
パスドライバを使用する場合 VxVM を使用する場合 マルチパス設定 マルチパスのインストールと設定を行います。 使用するものに応じて設定してください。 •「第9 章 マルチパスの設定」(41 ページ) •『構築ガイド（サーバ接続編） ファイバチャ ネル/Oracle Solaris 用 マルチパスドライバ設 定』 • マルチパスドライバのインストールおよび設 定 - マルチパスドライバの製品マニュアル • 対応するマルチパスドライバの確認 -『サポート組み合わせ表』 VxVM の設定 VxVM を使用する場合は、インストールと設定 を行います。
•「3.5 Veritas Volume Manager (VxVM)に関 する留意事項」(30 ページ)
•「第9 章 マルチパスの設定」(41 ページ)
• Veritas Volume Manager のインストールお よび設定 - VxVM の製品マニュアル • 対応するバージョンや使用環境の確認 -『サポート組み合わせ表』 ボリュームの作成 通常のディスクと同様に、スライスを作成します。 第1 章 作業の流れ 1.1 富士通製ドライバを使用する場合
ファイルシステムの作成
通常のディスクと同様に、ファイルシステムを作成します。
•「第10 章 ファイルシステム設定」(42 ページ) 第1 章 作業の流れ
1.2
Oracle 社製ドライバを使用する場合
Oracle 社製ドライバを使用する場合、以下のドキュメントを使用しますが、接続環境により必要とな るドキュメントが異なります。 以下の「作業の流れ」を参照し、必要に応じてドキュメントを選択してください。 使用するドキュメント •『サポート組み合わせ表』 •『サポート組み合わせ表 FC-SWITCH 編』 • 接続するETERNUS DX/AF に対応する『構築ガイド（サーバ接続編） ストレージシステム設定用』 •『構築ガイド（サーバ接続編） ファイバチャネル/ファイバチャネルスイッチ設定用』 •『構築ガイド（サーバ接続編） ファイバチャネル/Oracle Solaris 用 他社製ファイバチャネルカード ド ライバ設定』 •『構築ガイド（サーバ接続編） ファイバチャネル/Oracle Solaris 用 マルチパスドライバ設定』•『ETERNUS Web GUI ユーザーズガイド』
•『ETERNUSmgr インストールガイド』
•『ETERNUSmgr ユーザーガイド』
• 各製品添付のマニュアル（ファイバチャネルカード、MPxIO、VxVM）
作業の流れ
ETERNUSmgr のインストールと ETERNUS DX/AF の設定
ETERNUSmgr を利用する場合は、ETERNUSmgr をインストールして、ETERNUS DX/AF を設 定します。
•「第4 章 ETERNUSmgr のインストールと設定」(35 ページ)
•「第5 章 ETERNUS DX/AF の設定」(36 ページ)
• 設定や保守を行う操作の確認
-『ETERNUS Web GUI ユーザーズガイド』
-『ETERNUSmgr インストールガイド』 -『ETERNUSmgr ユーザーガイド』 • ETERNUS DX/AF の設定 - 接続するETERNUS DX/AF に対応する『構築ガイド（サーバ接続編） ストレージシステム 設定用』 第1 章 作業の流れ 1.2 Oracle 社製ドライバを使用する場合
ファイバチャネルスイッチの設定 ファイバチャネルスイッチを使用する場合、ファイバチャネルスイッチを設定します。 •「第6 章 ファイバチャネルスイッチの設定」(37 ページ) • ファイバチャネルスイッチの設定 -『構築ガイド（サーバ接続編） ファイバチャネル/ファイバチャネルスイッチ設定用』 • ファイバチャネルのサポート環境などの確認 -『サポート組み合わせ表 FC-SWITCH 編』 ドライバのインストール 使用するファイバチャネルカードのドライバをインストールします。 •「第7 章 ドライバのインストールとサーバの環境設定」(39 ページ) • カードの装着、ドライバのインストール -『構築ガイド（サーバ接続編） ファイバチャネル/Oracle Solaris 用 他社製ファイバチャネル カード ドライバ設定』 • 使用するカードのドライバ版数などを確認 -『サポート組み合わせ表』 サーバの環境設定 設定ファイルを編集して、接続を行うために必要なパラメーターを設定します。 •「第7 章 ドライバのインストールとサーバの環境設定」(39 ページ) • サーバの環境の設定 -『構築ガイド（サーバ接続編） ファイバチャネル/Oracle Solaris 用 他社製ファイバチャネル カード ドライバ設定』 論理ユニットの認識
ETERNUS DX/AF の論理ユニット(LUN)を認識させます。
•「第8 章 論理ユニットの認識」(40 ページ)
• サーバにETERNUS DX/AF の LUN を認識させる
-第1 章 作業の流れ
論理ユニットに対してラベル付け実施
「format」ユーティリティを使用して ETERNUS DX/AF の論理ユニットをフォーマットします。
ETERNUS MPD3.1 以降、MPxIO、または VxVM のいずれかを使用する場合 ETERNUS MPD3.1 以降、MPxIO、または VxVM のいずれも使用しない場合 マルチパス設定 マルチパスドライバ、またはVxVM のインス トールと設定を行います。使用するものに応 じた設定を行ってください。 •「第9 章 マルチパスの設定」(41 ページ) • マルチパスドライバのインストールおよび設 定 -『構築ガイド（サーバ接続編） ファイバチャ ネル/Oracle Solaris 用 マルチパスドライバ 設定』 • 対応するマルチパスドライバの確認 -『サポート組み合わせ表』 ボリュームの作成 通常のディスクと同様に、スライスを作成します。 VxVM および SVM を使用する場合は、各製品のマニュアルを参照しボリュームを作成してくだ さい。 ファイルシステムの作成 通常のディスクと同様に、ファイルシステムを作成します。 •「第10 章 ファイルシステム設定」(42 ページ) 第1 章 作業の流れ 1.2 Oracle 社製ドライバを使用する場合
1.3
Emulex 社製ドライバを使用する場合
Emulex 社製ドライバを使用する場合、以下のドキュメントを使用しますが、接続環境により必要とな るドキュメントが異なります。 以下の「作業の流れ」を参照し、必要に応じてドキュメントを選択してください。 使用するドキュメント •『サポート組み合わせ表』 •『サポート組み合わせ表 FC-SWITCH 編』 • 接続するETERNUS DX/AF に対応する『構築ガイド（サーバ接続編） ストレージシステム設定用』 •『構築ガイド（サーバ接続編） ファイバチャネル/ファイバチャネルスイッチ設定用』 •『構築ガイド（サーバ接続編） ファイバチャネル/Oracle Solaris 用 他社製ファイバチャネルカード ド ライバ設定』 •『構築ガイド（サーバ接続編） ファイバチャネル/Oracle Solaris 用 マルチパスドライバ設定』•『ETERNUS Web GUI ユーザーズガイド』
•『ETERNUSmgr インストールガイド』
•『ETERNUSmgr ユーザーガイド』
• 各製品添付のマニュアル（ファイバチャネルカード、マルチパスドライバ、VxVM）
作業の流れ
ETERNUSmgr のインストールと ETERNUS DX/AF の設定
ETERNUSmgr を利用する場合は、ETERNUSmgr をインストールして、ETERNUS DX/AF を設 定します。
•「第4 章 ETERNUSmgr のインストールと設定」(35 ページ)
•「第5 章 ETERNUS DX/AF の設定」(36 ページ)
• 設定や保守を行う操作の確認
-『ETERNUS Web GUI ユーザーズガイド』
-『ETERNUSmgr インストールガイド』 -『ETERNUSmgr ユーザーガイド』 • ETERNUS DX/AF の設定 - 接続するETERNUS DX/AF に対応する『構築ガイド（サーバ接続編） ストレージシステム 設定用』 第1 章 作業の流れ 1.3 Emulex 社製ドライバを使用する場合
ファイバチャネルスイッチの設定 ファイバチャネルスイッチを使用する場合、ファイバチャネルスイッチを設定します。 •「第6 章 ファイバチャネルスイッチの設定」(37 ページ) • ファイバチャネルスイッチの設定 -『構築ガイド（サーバ接続編） ファイバチャネル/ファイバチャネルスイッチ設定用』 • ファイバチャネルのサポート環境などの確認 -『サポート組み合わせ表 FC-SWITCH 編』 ドライバのインストール 使用するファイバチャネルカードのドライバをインストールします。 •「第7 章 ドライバのインストールとサーバの環境設定」(39 ページ) • カードの装着、ドライバのインストール -『構築ガイド（サーバ接続編） ファイバチャネル/Oracle Solaris 用 他社製ファイバチャネル カード ドライバ設定』 • 使用するカードのドライバ版数などを確認 -『サポート組み合わせ表』 サーバの環境設定 設定ファイル(/etc/system)を編集して、接続を行うために必要なパラメーターを設定します。 •「第7 章 ドライバのインストールとサーバの環境設定」(39 ページ) • サーバの環境の設定 -『構築ガイド（サーバ接続編） ファイバチャネル/Oracle Solaris 用 他社製ファイバチャネル カード ドライバ設定』 第1 章 作業の流れ 1.3 Emulex 社製ドライバを使用する場合
ETERNUS Multipath Driver または GR マルチ パスドライバを使用する場合
ETERNUS Multipath Driver または GR マルチ パスドライバを使用しない場合 論理ユニットの認識 「sd ドライバ」または「hddv ドライバ」を使 用して、ETERNUS DX/AF の論理ユニット (LUN)を認識させます。 format コマンドでラベル付けをします。 •「第8 章 論理ユニットの認識」(40 ページ)
• サーバにETERNUS DX/AF の LUN を認識 させる -『構築ガイド（サーバ接続編） ファイバ チャネル/Oracle Solaris 用 他社製ファイ バチャネルカード ドライバ設定』 VxVM を使用する場合 VxVM を使用しない場 合 手順7 ボリュームの作成へ マルチパス設定 マルチパスのインストールと設定を行います。 使用するものに応じて設定してください。 •「第9 章 マルチパスの設定」(41 ページ) •『構築ガイド（サーバ接続編） ファイバチャ ネル/Oracle Solaris 用 マルチパスドライバ設 定』 • マルチパスドライバのインストールおよび設 定 - マルチパスドライバの製品マニュアル • 対応するマルチパスドライバの確認 -『サポート組み合わせ表』 VxVM の設定 VxVM を使用する場合は、インストールと設定 を行います。
•「3.5 Veritas Volume Manager (VxVM)に関 する留意事項」(30 ページ)
•「第9 章 マルチパスの設定」(41 ページ)
• Veritas Volume Manager のインストールお よび設定 - VxVM の製品マニュアル • 対応するバージョンや使用環境の確認 -『サポート組み合わせ表』 ボリュームの作成 通常のディスクと同様に、スライスを作成します。 第1 章 作業の流れ 1.3 Emulex 社製ドライバを使用する場合
ファイルシステムの作成
通常のディスクと同様に、ファイルシステムを作成します。
•「第10 章 ファイルシステム設定」(42 ページ) 第1 章 作業の流れ
1.4
QLogic 社製ドライバを使用する場合
QLogic 社製ドライバを使用する場合、以下のドキュメントを使用しますが、接続環境により必要とな るドキュメントが異なります。 以下の「作業の流れ」を参照し、必要に応じてドキュメントを選択してください。 使用するドキュメント •『サポート組み合わせ表』 •『サポート組み合わせ表 FC-SWITCH 編』 • 接続するETERNUS DX/AF に対応する『構築ガイド（サーバ接続編） ストレージシステム設定用』 •『構築ガイド（サーバ接続編） ファイバチャネル/ファイバチャネルスイッチ設定用』 •『構築ガイド（サーバ接続編） ファイバチャネル/Oracle Solaris 用 他社製ファイバチャネルカード ド ライバ設定』•『ETERNUS Web GUI ユーザーズガイド』
•『ETERNUSmgr インストールガイド』
•『ETERNUSmgr ユーザーガイド』
• 各製品添付のマニュアル（ファイバチャネルカード、VxVM）
作業の流れ
ETERNUSmgr のインストールと ETERNUS DX/AF の設定
ETERNUSmgr を利用する場合は、ETERNUSmgr をインストールして、ETERNUS DX/AF を設 定します。
•「第4 章 ETERNUSmgr のインストールと設定」(35 ページ)
•「第5 章 ETERNUS DX/AF の設定」(36 ページ)
• 設定や保守を行う操作の確認
-『ETERNUS Web GUI ユーザーズガイド』
-『ETERNUSmgr インストールガイド』 -『ETERNUSmgr ユーザーガイド』 • ETERNUS DX/AF の設定 - 接続するETERNUS DX/AF に対応する『構築ガイド（サーバ接続編） ストレージシステム 設定用』 第1 章 作業の流れ 1.4 QLogic 社製ドライバを使用する場合
ファイバチャネルスイッチの設定 ファイバチャネルスイッチを使用する場合、ファイバチャネルスイッチを設定します。 •「第6 章 ファイバチャネルスイッチの設定」(37 ページ) • ファイバチャネルスイッチの設定 -『構築ガイド（サーバ接続編） ファイバチャネル/ファイバチャネルスイッチ設定用』 • ファイバチャネルのサポート環境などの確認 -『サポート組み合わせ表 FC-SWITCH 編』 ドライバのインストール 使用するファイバチャネルカードのドライバをインストールします。 •「第7 章 ドライバのインストールとサーバの環境設定」(39 ページ) • カードの装着、ドライバのインストール -『構築ガイド（サーバ接続編） ファイバチャネル/Oracle Solaris 用 他社製ファイバチャネル カード ドライバ設定』 • 使用するカードのドライバ版数などを確認 -『サポート組み合わせ表』 サーバの環境設定 設定ファイル (/kernel/drv/qla2300.conf) を編集して、接続を行うために必要なパラメーターを設 定します。 •「第7 章 ドライバのインストールとサーバの環境設定」(39 ページ) • サーバの環境設定 -『構築ガイド（サーバ接続編） ファイバチャネル/Oracle Solaris 用 他社製ファイバチャネル カード ドライバ設定』 論理ユニットの認識およびラベル付け（sd ドライバ）
設定ファイル(sd.conf) を編集して、ETERNUS DX/AF の論理ユニットを「sd ドライバ」で認識 させます。また、format コマンドでラベル付けをします。 • サーバの環境設定 -『構築ガイド（サーバ接続編） ファイバチャネル/Oracle Solaris 用 他社製ファイバチャネル カード ドライバ設定』 第1 章 作業の流れ 1.4 QLogic 社製ドライバを使用する場合
マルチパス構成でVxVM を使用する場合 シングルパス構成の場合、またはマルチパス構
成でVxVM を使用しない場合
VxVM の設定
VxVM のインストールと設定を行います。
•「第9 章 マルチパスの設定」(41 ページ)
• Veritas Volume Manager のインストールお よび設定を実施 - VxVM の製品マニュアル • 対応するバージョンや使用環境の確認 -『サポート組み合わせ表』 ボリュームの作成 通常のディスクと同様に、スライスを作成します。 ファイルシステムの作成 通常のディスクと同様に、ファイルシステムを作成します。 •「第10 章 ファイルシステム設定」(42 ページ) 第1 章 作業の流れ 1.4 QLogic 社製ドライバを使用する場合
1.5
Brocade 社製ドライバを使用する場合
Brocade 社製ドライバを使用する場合、以下のドキュメントを使用しますが、接続環境により必要と なるドキュメントが異なります。 以下の「作業の流れ」を参照し、必要に応じてドキュメントを選択してください。 使用するドキュメント •『サポート組み合わせ表』 •『サポート組み合わせ表 FC-SWITCH 編』 • 接続するETERNUS DX/AF に対応する『構築ガイド（サーバ接続編） ストレージシステム設定用』 •『構築ガイド（サーバ接続編） ファイバチャネル/ファイバチャネルスイッチ設定用』 •『構築ガイド（サーバ接続編） ファイバチャネル/Oracle Solaris 用 他社製ファイバチャネルカード ド ライバ設定』 •『構築ガイド（サーバ接続編） ファイバチャネル/Oracle Solaris 用 マルチパスドライバ設定』•『ETERNUS Web GUI ユーザーズガイド』
•『ETERNUSmgr インストールガイド』
•『ETERNUSmgr ユーザーガイド』
• 各製品添付のマニュアル（ファイバチャネルカード、MPxIO）
作業の流れ
ETERNUSmgr のインストールと ETERNUS DX/AF の設定
ETERNUSmgr を利用する場合は、ETERNUSmgr をインストールして、ETERNUS DX/AF を設 定します。
•「第4 章 ETERNUSmgr のインストールと設定」(35 ページ)
•「第5 章 ETERNUS DX/AF の設定」(36 ページ)
• 設定や保守を行う操作の確認
-『ETERNUS Web GUI ユーザーズガイド』
-『ETERNUSmgr インストールガイド』 -『ETERNUSmgr ユーザーガイド』 • ETERNUS DX/AF の設定 - 接続するETERNUS DX/AF に対応する『構築ガイド（サーバ接続編） ストレージシステム 設定用』 第1 章 作業の流れ 1.5 Brocade 社製ドライバを使用する場合
ファイバチャネルスイッチの設定 ファイバチャネルスイッチを使用する場合、ファイバチャネルスイッチを設定します。 •「第6 章 ファイバチャネルスイッチの設定」(37 ページ) • ファイバチャネルスイッチの設定 -『構築ガイド（サーバ接続編） ファイバチャネル/ファイバチャネルスイッチ設定用』 • ファイバチャネルのサポート環境などの確認 -『サポート組み合わせ表 FC-SWITCH 編』 ドライバのインストール 使用するファイバチャネルカードのドライバをインストールします。 •「第7 章 ドライバのインストールとサーバの環境設定」(39 ページ) • カードの装着、ドライバのインストール -『構築ガイド（サーバ接続編） ファイバチャネル/Oracle Solaris 用 他社製ファイバチャネル カード ドライバ設定』 • 使用するカードのドライバ版数などを確認 -『サポート組み合わせ表』 サーバの環境設定 設定ファイルを編集して、接続を行うために必要なパラメーターを設定します。 •「第7 章 ドライバのインストールとサーバの環境設定」(39 ページ) • サーバの環境の設定 -『構築ガイド（サーバ接続編） ファイバチャネル/Oracle Solaris 用 他社製ファイバチャネル カード ドライバ設定』 論理ユニットの認識
ETERNUS DX/AF の論理ユニット(LUN) を認識させます。
•「第8 章 論理ユニットの認識」(40 ページ)
• サーバにETERNUS DX/AF の LUN を認識させる
-『構築ガイド（サーバ接続編） ファイバチャネル/Oracle Solaris 用 他社製ファイバチャネル
カード ドライバ設定』
第1 章 作業の流れ
論理ユニットに対してラベル付け実施
「format」ユーティリティを使用して ETERNUS DX/AF の論理ユニットをフォーマットします。
MPxIO を使用する場合 MPxIO を使用しない場合 マルチパス設定 マルチパスドライバのインストールと設定を 行います。 •「第9 章 マルチパスの設定」(41 ページ) • マルチパスドライバのインストールおよび設 定 -『構築ガイド（サーバ接続編） ファイバチャ ネル/Oracle Solaris 用 マルチパスドライバ 設定』 • 対応するマルチパスドライバの確認 -『サポート組み合わせ表』 ボリュームの作成 通常のディスクと同様に、スライスを作成します。 ファイルシステムの作成 通常のディスクと同様に、ファイルシステムを作成します。 •「第10 章 ファイルシステム設定」(42 ページ) 第1 章 作業の流れ 1.5 Brocade 社製ドライバを使用する場合
第
2 章
環境の確認
以下の環境のサーバと接続できます。 ご使用のサーバ環境を『サポート組み合わせ表』で確認してください。2.1
ハードウェア
『サポート組み合わせ表』を確認してください。2.2
OS（オペレーティングシステム）
『サポート組み合わせ表』を確認してください。2.3
ファイバチャネルカード
『サポート組み合わせ表』を確認してください。2.4
マルチパスドライバ
ETERNUS Multipath Driver、GR マルチパスドライバ、および MPxIO を使用する場合は『サポート組 み合わせ表』を確認してください。
2.5
Veritas 社製の VxVM
Veritas 社製の VxVM を使用する場合は、『サポート組み合わせ表』で使用条件を確認してください。
2.7
SVM
SVM を使用する場合は、『サポート組み合わせ表』で使用条件を確認してください。
2.8
クラスタウェア
クラスタウェア（Veritas Cluster Server、Oracle Solaris Cluster、Oracle RAC など）を使用する場合
は、『サポート組み合わせ表』で使用条件を確認してください。
2.9
Oracle 社製ドライバを必要とするファイバチャネルカー
ド一覧
以下の一覧にある型番のファイバチャネルカードを使用する場合は、販売元メーカーにかかわらず、 Oracle 社製のファイバチャネルカードドライバを使用してください。 また、インストールや設定作業は、『構築ガイド（サーバ接続編） ファイバチャネル/Oracle Solaris 用 他社製ファイバチャネルカード ドライバ設定』の「Oracle 社製ファイバチャネルカードを使用する場 合の作業」を参照して行ってください。 販売元 ファイバチャネルカード型番 富士通 • SP1X7FAB2F • SP1X7FBA2F • SP1X5FBA2F • SP1X7FAA2F • SP1X5FAA2F • SP1X7FAR2F • SP1X7FAS2F • SP1X7FBR2F • SP1X7FBS2F • SE5X7F32G • SE5X7F22G • SE0X7F32F • SE0X7F31F • SE0X7F22F • SE0X7F21F • XSEFC402AF • XSEFC402A • XSEFC401AF • XSEFC401A • XSPFC212A • XSPFC211A • XSPFC202A • XSPFC201A • X6799A • X6768A 第2 章 環境の確認 2.7 SVM販売元 ファイバチャネルカード型番 Oracle 社 （旧Sun 社） • 7101689 • 7101683 • 7101681 • 7101690 • 7101684 • 7101682 • 7101674 • SG-XPCIE2FC-QF8-Z • SG-XPCIE1FC-QF8-Z • SG-XPCIE2FC-EM8-Z • SG-XPCIE1FC-EM8-Z • SG-XPCIE2FC-QF4 • SG-XPCIE1FC-QF4 • SG-XPCI2FC-QF4 • SG-XPCI1FC-QF4 • SG-XPCI2FC-EM4-Z • SG-XPCI1FC-EM4-Z • SG-XPCE2FC-EM4 • SG-XPCE1FC-EM4 • SG-XPCI2FC-QF2-Z • SG-XPCI2FC-QF2 • SG-XPCI1FC-QF2 • SG-XPCI1FC-QL2 • SG-XPCI2FC-EM2 • SG-XPCI1FC-EM2 第2 章 環境の確認 2.9 Oracle 社製ドライバを必要とするファイバチャネルカード一覧
第
3 章
留意事項
作業を行う際は、以下の事項に留意してください。
3.1
電源投入および電源制御に関する留意事項
サーバの電源を投入する際は、ETERNUS DX/AF およびファイバチャネルスイッチの電源が Ready 状
態になっていることを確認してから投入してください。Ready 状態になる前にサーバの電源を投入す
ると、サーバからETERNUS DX/AF を認識できません。
また、サーバからETERNUS DX/AF の電源制御を行う場合は、サーバの稼働中に ETERNUS DX/AF
やファイバチャネルスイッチの電源が切断されないように注意してください。サーバより先に ETERNUS DX/AF やファイバチャネルスイッチの電源が切断されると、ETERNUS DX/AF にデータを 保存できなかったり、保存したデータが破壊されたりすることがあります。
3.2
インスタンス管理表に関する留意事項
インスタンス管理表とは、サーバの環境設定を容易に行うためのワークシートです。 システムの導入や導入後のシステム変更、増設、保守に際して現在の環境の保存が重要となります。 管理表を作成することで導入がスムーズに行え、システムの保守も容易となります。インスタンス管 理表のひな形については、構築ガイド（サーバ接続編） ファイバチャネル/Oracle Solaris 用の、使用 するファイバチャネルカードに対応した『ドライバ設定』の「付録 各種管理表」をご利用ください。3.3
システムデザインシートに関する留意事項
システムデザインシートとは、ETERNUS DX/AF を導入する際に、導入作業を容易に行うためのワー クシートです。システムの導入や導入後のシステム変更、増設、保守に際して現在の環境の保存が重 要となります。システムデザインシートを作成することで導入がスムーズに行え、システムの保守も 容易となります。3.4
ファイバチャネルスイッチに関する留意事項
サ ー バ とETERNUS DX/AF 間でファイバチャネルスイッチ(ETERNUS SN200 series, Brocade
series)を使用する場合は、『構築ガイド（サーバ接続編） ファイバチャネル/ファイバチャネルスイッ チ設定用』を読み、事前準備およびファイバチャネルスイッチの設定作業を必ず行ってください。 • 接続可能なファイバチャネルスイッチは、接続環境（OS や使用する ETERNUS DX/AF）により異な ります。事前に『サポート組み合わせ表 FC-SWITCH 編』で確認を行ってください。 • 以下のファイバチャネルカードを、ファイバチャネルスイッチに接続する場合はファイバチャネルス イッチポートの設定が必要です。 - SP1X7FAB2F - SP1X7FAA2F - SP1X5FAA2F - SE5X7F22G - SE0X7F22F - SE0X7F21F - XSPFC212A - XSPFC202A - XSPFC211A - XSPFC201A - Oracle 社製ファイバチャネルカード（型名に「QF」または「QL」が含まれるもの） - QLogic 社製ファイバチャネルカード（Oracle 社製ドライバ使用時のみ） 以下の表に従い、該当するファイバチャネルカードと接続するファイバチャネルスイッチポートのリ ンクスピード設定を行ってください。 組み合わせ ファイバチャネルスイッチポートの スピード設定 ファイバチャネルカードの最大リン クスピード ファイバチャネルスイッチの最大リ ンクスピード
16Gbit/s 32Gbit/s 16Gbit/s 固定 16Gbit/s 16Gbit/s 固定 8Gbit/s 8Gbit/s 固定 4Gbit/s 4Gbit/s 固定
2Gbit/s —
8Gbit/s 32Gbit/s 8Gbit/s 固定 16Gbit/s 8Gbit/s 固定 8Gbit/s 8Gbit/s 固定 4Gbit/s 4Gbit/s 固定 2Gbit/s 2Gbit/s 固定 4Gbit/s 32Gbit/s — 16Gbit/s 4Gbit/s 固定 第3 章 留意事項 3.4 ファイバチャネルスイッチに関する留意事項
組み合わせ ファイバチャネルスイッチポートの スピード設定 ファイバチャネルカードの最大リン クスピード ファイバチャネルスイッチの最大リ ンクスピード 2Gbit/s 32Gbit/s — 16Gbit/s — 8Gbit/s 2Gbit/s 固定 4Gbit/s 2Gbit/s 固定 2Gbit/s 2Gbit/s 固定
3.5
Veritas Volume Manager (VxVM)に関する留意事項
3.5.1
ドライバに関する留意事項
VxVM を使用する場合は、hddv ドライバは使用できません。 ファイバチャネルのメーカーによって、使用するドライバが異なります。 ファイバチャネルカードドライバ 使用するドライバ 富士通製 sd Emulex 社製 sd QLogic 社製 sd Oracle 社製 ssd3.5.2
Veritas 社製の VxVM の場合
• VxVM のインストールについて VxVM のインストールは、製品のマニュアルに従って行ってください。 • VxVM5.0 の場合- ETERNUS DX/AF を使用するために必要な ASL は、以下の Veritas のサイトで確認／入手してく
ださい。 https://sort.veritas.com/asl - Veritas アレイサポートライブラリ (ASL)のインストールは、VxVM のインストール後に行ってくだ さい。 • VxVM5.1 以降の場合 ASL を別途インストールする必要はありません。 第3 章 留意事項
3.5.3
Oracle OEM 版の VxVM の場合
• Oracle Solaris Cluster 構成において VxVM を導入する場合は、Oracle OEM 版 VxVM を使用してく
ださい。 • マルチパスドライバとしてMPxIO を使用する場合 DMP カーネルパラメーターである dmp_fast_recovery を無効に設定する必要があります。詳細は、 Veritas 社の Web サイトを参照してください。 • VxVM のインストールについて VxVM のインストールは、製品のマニュアルに従って行ってください。 • VxVM5.0 の場合
- ETERNUS DX/AF を使用するために必要な ASL は、以下の Veritas のサイトで確認／入手してく
ださい。
https://sort.veritas.com/asl
- Veritas アレイサポートライブラリ (ASL)のインストールは、VxVM のインストール後に行ってくだ
さい。
3.6
Veritas Volume Manager (VxVM)の Dynamic
Multipathing (DMP)に関する留意事項
VxVM の DMP 機能を使用する場合は、シングルパス構成で使用しないでください。
3.7
Veritas Cluster Server (VCS)に関する留意事項
Veritas Cluster Server のインストールは、Veritas Cluster Server に添付されているマニュアルに従っ て行ってください。
3.8
MPxIO に関する留意事項
MPxIO を導入したサーバを、ETERNUS DX/AF に接続する場合は、必ず ETERNUS DX/AF 本体に対 してホストレスポンス設定を実施してください。
また、使用可能なMPxIO の条件は、『サポート組み合わせ表』で確認してください。
MPxIO がサポートしていないデバイス（テープデバイスなど）が接続されているパスに対しては、設
定ファイルで当該パスをMPxIO 無効に指定する必要があります。
3.9
Oracle Solaris Cluster 導入に関する留意事項
第3 章 留意事項3.9.1
利用可能バージョンとハードウェア
ETERNUS DX/AF と接続したサーバに Oracle Solaris Cluster を導入する場合は、『サポート組み合わ せ表』で、使用条件を確認してから導入してください。
3.9.2
マルチパス構成について
Oracle Solaris Cluster を導入したサーバからマルチパス構成で ETERNUS DX/AF と接続する場合は、
マルチパスドライバとしてSun StorEdge Traffic Manager (MPxIO) の導入が必須となります。
3.9.3
リセットグループ設定について
Oracle Solaris Cluster を導入したサーバを ETERNUS DX/AF に接続する場合は、必ず ETERNUS DX/ AF 本体に対してリセットグループ設定を実施してください。
3.9.4
ホストレスポンス設定について
Oracle Solaris Cluster を導入したサーバを ETERNUS DX/AF に接続する場合は、必ず ETERNUS DX/ AF 本体に対してホストレスポンス設定を実施してください。
3.9.5
VxVM の導入について
Oracle Solaris Cluster を導入したサーバに VxVM をインストールする場合には、Oracle OEM 版の VxVM を使用してください。詳細は「3.5.3 Oracle OEM 版の VxVM の場合」(31 ページ)を参照してく ださい。
3.9.6
ノード数について
最大ノード数は、「4」です。
3.9.7
Oracle Solaris Cluster Data Service for Oracle ApplicationServer (RAC)
に関する留意事項
Oracle Solaris Cluster 運用において多数の共有ディスクを構築する場合、サーバ Panic などが発生す る場合があります。
設定一覧表に記載されている設定値で問題が発生する場合は、設定値を変更してください。
設定方法についての詳細は、Oracle 社の Web サイト (https://www.oracle.com)を参照してください。
●
Oracle Solaris Cluster Data Service for Oracle 環境で VxVM 使用する場合以下の設定値一覧表に従い、SUNW.rac_cvm リソースの拡張プロパティ値を設定してください。 設定方法についての詳細は、Oracle 社の Web サイト (https://www.oracle.com)を参照してください。
第3 章 留意事項
• 設定値一覧表 SUNW.rac_cvm 拡張プロパティ デフォルト値 設定値 Oracle Solaris Cluster 3.2 Sun Cluster 3.1 共有ディスク 128 個以下 共有ディスク129 個以上 reservation_timeout 325 6000 525 6000 cvm_start_step_timeout 120 120 120 120 cvm_stop_step_timeout 40 40 40 40 cvm_abort_step_timeout 40 40 40 40 cvm_return_step_timeout 120 120 120 120 cvm_step1_timeout 100 400 200 400 cvm_step2_timeout 100 400 200 400 cvm_step3_timeout 240 6000 720 6000 cvm_step4_timeout 320 4000 1380 4000 • 設定例
- Oracle Solaris Cluster 3.2 の場合
「cvm_step4_timeout」のパラメーターを clresource コマンドで 4000 に変更する例。
# clresource set -p cvm_step4_timeout=4000 rac_cvm-rs
- Sun Cluster 3.1 の場合
「cvm_step2_timeout」のパラメーターを scrgadm コマンドで 200 に変更する例。
#scrgadm -c -j rac_cvm -x cvm_step2_timeout=200
●
Oracle Solaris Cluster Data Service for Oracle 環境で SVM を使用する場合以下の設定値一覧表に従い、「rac_udlm 拡張プロパティ値」と「rac_svm 拡張プロパティ値」を設定
してください。
設定方法についての詳細は、Oracle 社の Web サイト(https://www.oracle.com) を参照してください。
• 設定値一覧表（rac_udlm 拡張プロパティ値）
rac_udlm 拡張プロパティ デフォルト値 設定値
Oracle Solaris Cluster 3.2 Udlm_start_step_timeout 100 100 Udlm_abort_step_timeout 100 100 Udlm_step1_timeout 100 100 Udlm_step2_timeout 100 100 Udlm_step3_timeout 100 100 第3 章 留意事項
• 設定例
「Udlm_step4_timeout」のパラメーターを clresource コマンドで 1300 に変更した例。
# clresource set -p udlm_step4_timeout=1300 rac-udlm-rs
• 設定値一覧表（rac_svm 拡張プロパティ値）
rac_svm 拡張プロパティ デフォルト値 設定値
Oracle Solaris Cluster 3.2 Svm_step1_timeout 120 120 Svm_step2_timeout 120 120 Svm_step3_timeout 120 120 Svm_step4_timeout 120 120 Svm_return_step_timeout 120 360 Svm_abort_step_timeout 120 120 Svm_stop_step_timeout 120 120 Svm_start_step_timeout 120 120 • 設定例 「svm_return_step_timeout」のパラメーターを clresource コマンドで 360 に変更した例。
# clresource set -p svm_return_step_timeout=360 rac-svm-rs
3.10
hddv ドライバに関する留意事項
既存のhddv ドライバを使用している環境に接続する場合のみ、インストールされている hddv ドライ
バをそのまま使用してください。新規に接続する場合は、hddv ドライバを使用しません。
第3 章 留意事項
第
4 章
ETERNUSmgr のインストールと設定
ETERNUSmgr を使用する場合は、『ETERNUSmgr インストールガイド』に従い、ETERNUSmgr をイ
ンストールしてください。インストール後は、『ETERNUSmgr ユーザーガイド』に従って設定を行っ
第
5 章
ETERNUS DX/AF の設定
ETERNUS Web GUI または ETERNUSmgr を使用して、ETERNUS DX/AF の環境を設定します。 ETERNUS DX/AF の設定は、サーバ装置の設定（セットアップ）とは別に、ETERNUS DX/AF 単体で 行うことができます。設定方法については、以下のマニュアルを参照してください。
• 接続するETERNUS DX/AF に対応する『構築ガイド（サーバ接続編） ストレージシステム設定用』
第
6 章
ファイバチャネルスイッチの設定
サーバとETERNUS DX/AF を、ファイバチャネルスイッチを使用して接続する場合に必要な設定を行 います。 『構築ガイド（サーバ接続編） ファイバチャネル/ファイバチャネルスイッチ設定用』に従って設定し てください。ETERNUS SF Storage Cruiser を利用して、アクセスパスを設定した場合、ホストレスポンスの設 定は、デフォルトの設定になります。 ホストレスポンスを設定変更している環境では、ホストレスポンスを再設定してください。 以下に、サーバとファイバチャネルスイッチを接続し、ゾーニングした場合のシステム構成例を示し ます。 以下は、複数サーバの構成例です。 Port2
Port0 Port4 Port6
Port3
Port1 Port5 Port7
Port2
Port0 Port4 Port6
Port3
Port1 Port5 Port7
ZONE1 ZONE2 ZONE3
ZONE4 Name : Server#1 Port1 Port0 Name : Server#2 Port1 Port0 ࢝ࢫࢣ࣮ࢻ⥺ FCࢫࢵࢳ FCࢫࢵࢳ Port1 Port1 Port0 Port0
以下は、1 サーバの構成例です。
Port2
Port0 Port4 Port6
Port3
Port1 Port5 Port7
Port2
Port0 Port4 Port6
Port3
Port1 Port5 Port7
࢝ࢫࢣ࣮ࢻ⥺ ZONE1 ZONE2 ZONE3 ZONE4 FCࢫࢵࢳ FCࢫࢵࢳ ࢧ࣮ࣂ Port0 Port1 CM0 CM1 ETERNUS DX/AF
Port0 Port1 Port0 Port1 第6 章 ファイバチャネルスイッチの設定
第
7 章
ドライバのインストールとサーバの環境設定
ファイバチャネルカードドライバのインストール、およびサーバの環境設定を行います。 以下のファイバチャネルカードメーカー別『構築ガイド（サーバ接続編） ファイバチャネル/Oracle Solaris 用』の『各ドライバ設定』を参照して、設定を行ってください。 •『構築ガイド（サーバ接続編） ファイバチャネル/Oracle Solaris 用 富士通製ファイバチャネルカード ドライバ設定』 •『構築ガイド（サーバ接続編） ファイバチャネル/Oracle Solaris 用 他社製ファイバチャネルカード ド ライバ設定』第
8 章
論理ユニットの認識
以下のファイバチャネルカードメーカー別『構築ガイド（サーバ接続編） ファイバチャネル/Oracle Solaris 用』の各『ドライバ設定』を参照して、設定を行ってください。 •『構築ガイド（サーバ接続編） ファイバチャネル/Oracle Solaris 用 富士通製ファイバチャネルカード ドライバ設定』 •『構築ガイド（サーバ接続編） ファイバチャネル/Oracle Solaris 用 他社製ファイバチャネルカード ド ライバ設定』ETERNUS Multipath Driver で「grmpdautoconf」コマンドを使用する場合は、自動で論理ユニット が認識されるため、上記を参照して設定する必要はありません。
第
9 章
マルチパスの設定
• マルチパス接続の場合、マルチパスの設定を行う必要があります。 以下のドキュメントを参照して、インストールおよび設定作業を行ってください。 『構築ガイド（サーバ接続編） ファイバチャネル/Oracle Solaris 用 マルチパスドライバ設定』 • マルチパスドライバを使用せず、VxVM の DMP を使用する場合は、製品のマニュアルと『サポート 組み合わせ表』を参照して、インストールおよび設定作業を行ってください。第
10 章
ファイルシステム設定
10.1
ファイルシステム作成
ファイルシステムの作成は、通常のディスクでファイルシステムを作成する場合と同じ手順で行いま す。 それぞれのコマンドを実行すると確認メッセージが表示されます。「y」で応答すると、新しくファイ ルシステムが作成されます。 • sd ドライバまたは hddv ドライバを使用してシングルパス接続する場合 以下にコマンドの実行例を示します。 # newfs /dev/rdsk/c4t16d0s0• ETERNUS Multipath Driver を使用する場合
以下にコマンドの実行例を示します。 # newfs /dev/FJSVmplb/rdsk/mplb0s0 • Oracle 社製ファイバチャネルカードまたは Brocade 社製ファイバチャネルカードを使用してシング ルパス接続する場合 以下にコマンドの実行例を示します。 # newfs /dev/rdsk/c2t2050000B5D6A0109d4s0 • Oracle 社製ファイバチャネルカードまたは Brocade 社製ファイバチャネルカードを使用して MPxIO を使用する場合 以下にコマンドの実行例を示します。 # newfs /dev/rdsk/c7t6000B5D0006A0000006A010900620000d0s0 • VxVM を使用する場合 以下にコマンドの実行例を示します。 # newfs /dev/vx/rdsk/dg0/v0 • SVM を使用する場合 以下にコマンドの実行例を示します。
10.2
ディスクの自動マウントの設定
/etc/vfstab ファイルを編集し、通常のディスクと同様に起動時に ETERNUS DX/AF のディスクがマウ ントされるように設定します。なお、マウント先のディレクトリは事前に作成しておいてください。
事前にマウント先ディレクトリが「/mnt」という名前で作成されている場合の例を説明します。
1 vfstab ファイルのバックアップを作成します。
# cp /etc/vfstab /etc/vfstab.standard
2 テキストエディタで、/etc/vfstab を開きます。
#device device mount FS fsck mount mount
#to mount to fsck point type pass at boot options fd /dev/fd fd no
/proc /proc proc no
/dev/dsk/c0t0d0s4 #wap no
/dev/dsk/c0t0d0s0 /dev/rdsk/c0t0d0s0 / ufs l no /dev/dsk/c0t0d0s6 /dev/rdsk/c0t0d0s6 /usr ufs l no /dev/dsk/c0t0d0s3 /dev/rdsk/c0t0d0s3 /uar ufs l no
/dev/dsk/c0t0d0s7 /dev/rdsk/c0t0d0s7 /export/hone ufs 2 yes /dev/dsk/c0t0d0s5 /dev/rdsk/c0t0d0s5 / opt ufs 2 yes
/dev/dsk/c0t0d0s1 /dev/rdsk/c0t0d0s1 /usr/openwin ufs 2 yes -swap - /tmp tmpfs - yes
3 以下の行を追加します。
• sd ドライバ、hddv ドライバを使用して、シングルパス接続する場合
/dev/dsk/c4t16d0s0 /dev/rdsk/c4t16d0s0 /mnt ufs 2 yes
-• ETERNUS Multipath Driver を使用する場合
/dev/FJSVmplb/dsk/mplb0s0 /dev/FJSVmplb/rdsk/mplb0s0 /mnt ufs 2 yes
-• Oracle 社製ファイバチャネルカードまたは Brocade 社製ファイバチャネルカードを使用して
シングルパス接続する場合
/dev/dsk/c2t2050000B5D6A0109d4s0 /dev/rdsk/c2t2050000B5D6A0109d4s0 /mnt ufs 2 yes -第10 章 ファイルシステム設定
• Oracle 社製ファイバチャネルカードまたは Brocade 社製ファイバチャネルカードを使用して MPxIO を使用する場合
/dev/dsk/c7t6000B5D0006A0000006A010900620000d0s0 /dev/rdsk/c7t6000B5D0006A0000 006A010900620000d0s0 /mnt ufs 2 yes
-/etc/vfstab ファイルの各パラメーターは、以下のように指定します。 • device to mount ブロック型デバイスファイル名を指定します。 • device to fsck キャラクター型デバイスファイル名を指定します。 • mount point マウントするディレクトリを指定します。 • FS type ファイルシステムのタイプを指定します。通常は「ufs」を指定します。 • fsck pass fsck を行う手順で指定します。 • mount at boot ブート時のマウント可否を指定します。 • mount options マウント時のオプションを指定します。通常は「-」を指定します。 第10 章 ファイルシステム設定 10.2 ディスクの自動マウントの設定
第
11 章
SAN Boot について
• SAN Boot 環境を構築する場合には、『サポート組み合わせ表』でサポート状況を確認し、使用する
サーバ、OS、ファイバチャネルカードのマニュアルなどを参照して作業を行ってください。
• ETERNUS DX/AF の論理ユニット(LUN)をブートディスクとして使用する場合は、OS のインストー
第
12 章
ストレージマイグレーションについて
本章では、ストレージマイグレーションを実施する場合にサーバで行う設定について説明します。 ストレージマイグレーションを実施する場合、サーバ（Solaris OS）から ETERNUS DX/AF の LUN を 使用できるようにするための設定が必要です。
■
設定手順の概要
ストレージマイグレーションの開始操作は、ETERNUS Web GUI から行います。それ以外の操作は、
すべてサーバ（Solaris OS）で行います。
本手順では、マルチパスドライバとしてMPxIO または ETERNUS Multipath Driver を使用しています。
ストレージマイグレーションの手順は、ファイルシステム（UFS / ZFS）、およびボリュームの利用形 態（ファイルシステム／Raw）により異なります。
●
ファイルシステムがUFS の場合 1 UFS をアンマウントします。 2 ストレージマイグレーションを開始してから、接続先を移行先のETERNUS DX/AF へ変更し、 サーバを再起動します。 3 UFS をマウントします。移行先のETERNUS DX/AF で使用する LUN の WWID でマウントするように設定を変更します。
●
ファイルシステムがZFS の場合 1 ZFS をレガシーマウントに変更します。 2 ZFS をアンマウントします。 3 ZFS ストレージプールをエクスポートします。 4 ストレージマイグレーションを開始してから、接続先を移行先のETERNUS DX/AF へ変更し、 サーバを再起動します。 5 インポート対象のストレージプールの状態を確認します。 6 ZFS ストレージプールをインポートします。 7 ZFS をマウントします。●
ボリュームの利用形態がRaw の場合 1 ストレージマイグレーションを開始してから、接続先を移行先のETERNUS DX/AF へ変更し、 サーバを再起動します。 2■
設定手順例
Solaris 10 OS でファイルシステムが ZFS の場合の設定手順の例を以下に示します。
1 ZFS をレガシーマウントに変更します。
ZFS の場合、ストレージマイグレーションを行う前に必ずレガシーマウントに変更してくださ
い。変更しないと再起動時にOS が正常に起動しない可能性があります。
# zfs set mountpoint=legacy mirpool/data1
# mount -F zfs mirpool/data1 /mnt/zfsdisk05 f 任意のマウント先にマウント # zfs set mountpoint=legacy rzpool/data1
# mount -F zfs rzpool/data1 /mnt/zfsdisk06 f 任意のマウント先にマウント
2 ZFS をアンマウントします。
# umount /mnt/zfsdisk05 # umount /mnt/zfsdisk06
3 ZFS ストレージプールをエクスポートします。
# zpool export mirpool # zpool export rzpool
4 ETERNUS Web GUI からストレージマイグレーションを開始したあと、接続先を移行先の
ETERNUS DX/AF へ変更し、サーバを再起動します。
5 インポート対象のストレージプールの状態を確認します。
# zpool import -d /dev/dsk
# zpool import -d /dev/FJSVmplb/dsk pool: rzpool
id: 3645995400401482705 state: ONLINE
action: The pool can be imported using its name or numeric identifier. config: rzpool ONLINE raidz1-0 ONLINE c0t600000E00D2B0000002B010100890000d0s2 ONLINE c0t600000E00D2B0000002B0101008A0000d0s2 ONLINE pool: mirpool id: 11398510775994745273 state: ONLINE
action: The pool can be imported using its name or numeric identifier. config: mirpool ONLINE mirror-0 ONLINE c0t600000E00D2B0000002B010100870000d0s2 ONLINE c0t600000E00D2B0000002B010100880000d0s2 ONLINE pool: rpool id: 10723447509862228509 state: UNAVAIL
status: The pool is formatted using an incompatible version.
action: The pool cannot be imported. Access the pool on a system running newer software, or recreate the pool from backup.
see: http://www.sun.com/msg/ZFS-8000-A5 config:
rpool UNAVAIL newer version c0t5000CCA0128C25C8d0s0 ONLINE
pool: rpool
id: 7281854536702749583 #
ЋMPxIOࡢሙྜ
ЋETERNUS Multipath Driverࡢሙྜ
6 ZFS ストレージプールをインポートします。
# zpool import -d /dev/dsk mirpool # zpool import -d /dev/dsk rzpool
# zpool import -d /dev/FJSVmplb/dsk mirpool # zpool import -d /dev/FJSVmplb/dsk rzpool
ЋMPxIOࡢሙྜ
ЋETERNUS Multipath Driverࡢሙྜ ЋMPxIOࡢሙྜ
ЋETERNUS Multipath Driverࡢሙྜ
7 ZFS をマウントします。
# mount -F zfs mirpool/data1 /mnt/zfsdisk05 # mount -F zfs rzpool/data1 /mnt/zfsdisk06
第
13 章
無停止ストレージマイグレーションについて
本章では、Solaris OS で MPxIO または ETERNUS Multipath Driver を使用する環境を例として、無停 止ストレージマイグレーションを実施する場合のパス増設手順、パス減設手順、および留意事項につ いて説明します。
13.1
MPxIO マルチパスドライバの場合
■
パス増設手順
移行先ストレージを接続後、サーバ（Solaris OS）で移行先ストレージのパスを増設する手順を以下に 示します。 1 マルチパスの状態を確認します。 以下の例では、各LUN が 2 パスずつの構成となっています。 1 つめの LUN はマルチパス対象外です。 # mpathadm list lu /dev/rdsk/c0t50000394C8091758d0s2 Total Path Count: 1 Operational Path Count: 1/dev/rdsk/c0t6000B5D0006A0000006A0BA000360000d0s2 Total Path Count: 2
Operational Path Count: 2
/dev/rdsk/c0t6000B5D0006A0000006A0BA000350000d0s2 Total Path Count: 2
Operational Path Count: 2
/dev/rdsk/c0t6000B5D0006A0000006A0BA000340000d0s2 Total Path Count: 2
Operational Path Count: 2
/dev/rdsk/c0t6000B5D0006A0000006A0BA000330000d0s2 Total Path Count: 2
Operational Path Count: 2
/dev/rdsk/c0t6000B5D0006A0000006A0BA000310000d0s2 Total Path Count: 2
Operational Path Count: 2
/dev/rdsk/c0t6000B5D0006A0000006A0BA000300000d0s2 Total Path Count: 2
Operational Path Count: 2
/dev/rdsk/c0t6000B5D0006A0000006A0BA0002F0000d0s2 Total Path Count: 2
Operational Path Count: 2
/dev/rdsk/c0t6000B5D0006A0000006A0BA0002E0000d0s2 Total Path Count: 2
Operational Path Count: 2 #
2 マルチパスを増設します。
移行先ストレージでホストアフィニティを追加します。
第13 章 無停止ストレージマイグレーションについて 13.1 MPxIO マルチパスドライバの場合
3 サーバのデバイスの再構成を行います。 以下のコマンドで、サーバに増設パスを認識させます。 # cfgadm -al 4 マルチパスの状態を再度確認します。 以下の例では、各LUN に 2 パスずつ追加され、4 パス構成となっています。 # mpathadm list lu /dev/rdsk/c0t50000394C8091758d0s2 Total Path Count: 1 Operational Path Count: 1
/dev/rdsk/c0t6000B5D0006A0000006A0BA000360000d0s2 Total Path Count: 4
Operational Path Count: 4
/dev/rdsk/c0t6000B5D0006A0000006A0BA000350000d0s2 Total Path Count: 4
Operational Path Count: 4
/dev/rdsk/c0t6000B5D0006A0000006A0BA000340000d0s2 Total Path Count: 4
Operational Path Count: 4
/dev/rdsk/c0t6000B5D0006A0000006A0BA000330000d0s2 Total Path Count: 4
Operational Path Count: 4
/dev/rdsk/c0t6000B5D0006A0000006A0BA000310000d0s2 Total Path Count: 4
Operational Path Count: 4
/dev/rdsk/c0t6000B5D0006A0000006A0BA000300000d0s2 Total Path Count: 4
Operational Path Count: 4
/dev/rdsk/c0t6000B5D0006A0000006A0BA0002F0000d0s2 Total Path Count: 4
Operational Path Count: 4
/dev/rdsk/c0t6000B5D0006A0000006A0BA0002E0000d0s2 Total Path Count: 4
Operational Path Count: 4 #
第13 章 無停止ストレージマイグレーションについて 13.1 MPxIO マルチパスドライバの場合
■
パス減設手順
移行元ストレージの切断後、サーバ（Solaris OS）で移行先ストレージのパスを減設する手順を以下に 示します。 1 マルチパスを減設します。 移行元ストレージとサーバ間の経路を切断します。 2 マルチパスの状態を確認します。 以下の例では、「■ パス増設手順」(50 ページ)の手順. 4の構成（各LUN が 4 パス）から 2 パス ずつの構成となっています。 # mpathadm list lu /dev/rdsk/c0t50000394C8091758d0s2 Total Path Count: 1 Operational Path Count: 1/dev/rdsk/c0t6000B5D0006A0000006A0BA000360000d0s2 Total Path Count: 4
Operational Path Count: 2
/dev/rdsk/c0t6000B5D0006A0000006A0BA000350000d0s2 Total Path Count: 4
Operational Path Count: 2
/dev/rdsk/c0t6000B5D0006A0000006A0BA000340000d0s2 Total Path Count: 4
Operational Path Count: 2
/dev/rdsk/c0t6000B5D0006A0000006A0BA000330000d0s2 Total Path Count: 4
Operational Path Count: 2
/dev/rdsk/c0t6000B5D0006A0000006A0BA000310000d0s2 Total Path Count: 4
Operational Path Count: 2
/dev/rdsk/c0t6000B5D0006A0000006A0BA000300000d0s2 Total Path Count: 4
Operational Path Count: 2
/dev/rdsk/c0t6000B5D0006A0000006A0BA0002F0000d0s2 Total Path Count: 4
Operational Path Count: 2
/dev/rdsk/c0t6000B5D0006A0000006A0BA0002E0000d0s2 Total Path Count: 4
Operational Path Count: 2 #
"Total Path Count"の数値は、減設後もパス増設時の値のままとなりますが問題ありません。 サーバの再起動後の構成認識で正しい値が反映されます。
第13 章 無停止ストレージマイグレーションについて 13.1 MPxIO マルチパスドライバの場合
■
留意事項
移行元ストレージと移行先ストレージでALUA 設定が異なる場合、パス増設中は（ACTIVE / ACTIVE）
のストレージの全パスと（ACTIVE-ACTIVE / PREFERRED_PATH）のストレージの優先パスが優先パ
スグループとなり、パス減設時点で移行先ストレージのALUA 設定のパスグループ構成となります。
mpathadm show lu コマンドで各 LUN のパス情報の詳細を表示することができます。 パス増設前、パス増設時、およびパス減設後の状態について以下に示します。
• パス増設前
移行元ストレージが（ACTIVE / ACTIVE）のため、2 パスとも優先パスグループとなります。
Logical Unit: /dev/rdsk/c0t6000B5D0006A0000006A0BA000360000d0s2 mpath-support: libmpscsi_vhci.so
Vendor: FUJITSU Product: ETERNUS_DX400 Revision: 0000
Name Type: unknown type
Name: 6000b5d0006a0000006a0ba000360000 Asymmetric: yes
Current Load Balance: round-robin Logical Unit Group ID: NA
Auto Failback: on Auto Probing: NA Paths:
Initiator Port Name: 21000024ff363302 Target Port Name: 2049000b5d6a0ba0 Override Path: NA
Path State: OK Disabled: no
Initiator Port Name: 21000024ff36332a Target Port Name: 2048000b5d6a0ba0 Override Path: NA
Path State: OK Disabled: no Target Port Groups: ID: 17
Explicit Failover: no
Access State: active optimized Target Ports:
Name: 2049000b5d6a0ba0 Relative ID: 73
ID: 16
Explicit Failover: no
Access State: active optimized Target Ports:
Name: 2048000b5d6a0ba0 Relative ID: 72
第13 章 無停止ストレージマイグレーションについて 13.1 MPxIO マルチパスドライバの場合
