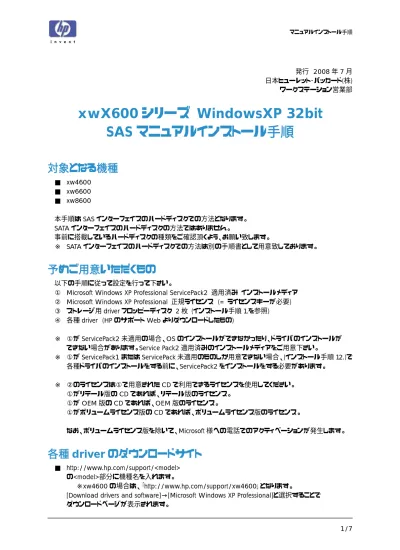

xwX600 シリーズWindowsXP 32bit SAS マニュアルインストール手順

(1)

発行 2008 年 7 月日本ヒューレット･パッカード(株) ワークステーション営業部

xwX600 シリーズ WindowsXP 32bit

SAS マニュアルインストール手順

対象となる機種

■ xw4600 ■ _xw6600 ■ xw8600 本手順はSAS インターフェイスのハードディスクでの方法となります。 SATA インターフェイスのハードディスクの方法ではありません。事前に搭載しているハードディスクの種類をご確認頂くよう、お願い致します。 ※ _{SATA インターフェイスのハードディスクでの方法は別の手順書として用意致しております。}

予めご用意いただくもの

以下の手順に従って設定を行って下さい。

① Microsoft Windows XP Professional ServicePack2 適用済みインストールメディア ② Microsoft Windows XP Professional 正規ライセンス (= ライセンスキーが必要) ③ ストレージ用_{driver フロッピーディスク 2 枚 (インストール手順 1.を参照)} ④ 各種driver (HP のサポート Web よりダウンロードしたもの) ※ ①がServicePack2 未適用の場合、OS のインストールができなかったり、ドライバのインストールができない場合があります。Service Pack2 適用済みのインストールメディアをご用意下さい。 ※ ①がServicePack1 または ServicePack 未適用のものしか用意できない場合、(インストール手順 12.)で各種ドライバのインストールをする前に、ServicePack2 をインストールをする必要があります。 ※ ②のライセンスは①で用意されたCD で利用できるライセンスを使用してください。 ①がリテール版の_{CD であれば、リテール版のライセンス。} ①がOEM 版の CD であれば、OEM 版のライセンス。 ①がボリュームライセンス版の_{CD であれば、ボリュームライセンス版のライセンス。}

(2)

インストール手順

以下の手順に従って設定を行って下さい。

1. SATA/SAS 用ドライバを入手して、フロッピーディスクにコピーします。 1.1. SATA 用ドライバフロッピーの作成

a) HP のサポート web よりドライバファイルをダウンロードします。 [Intel Matrix Storage Manager Utility and Driver]

[7.8.0.1012 Rev. A (December 4, 2007)] [sp38101.exe] (21 MB)

b) ダウンロードしたファイルを実行し、指示通りに展開します。

c) [License Agreement]の画面では、ラジオボックスの上側[I accept the terms in the license.]を選択し、【Next >】をクリックします。

d) [Remove Installation Files]の画面では、ラジオボックスの下側[Unpack the files used to perfom the installation to the location specified below.]を選択し、【Next >】をクリックします。

(3)

e) ファイルが指定場所に展開されます。

f) [Intel Matrix Storage Manager]セットアップになりますが、セットアップは行わないので、【キャンセル】に続けて【はい】をクリックします。

g) フロッピーディスクをドライブに入れます。

このフロッピーディスクには【_{Intel Matrix Storage Manager driver】とラベルを付けます。} h) [C:¥SWSetup¥SP38101]に展開された[f6flpy32.exe]ファイルを実行し、指示に従うことで

(4)

1.2. SAS 用ドライバフロッピーの作成

a) HP のサポート web よりドライバファイルをダウンロードします。 xw4600,xw6600 の場合：

[LSI Logic 3041e Driver for Microsoft Windows XP Professional] [1.25.05.00 Rev. A (December 10, 2007)]

[sp36732.exe] (511 KB) xw8600 の場合：

[LSI Logic SAS 1068X Driver]

[1.25.05.00 Rev. A (May 23, 2006)] [sp38150.exe] (1.2 MB)

b) ダウンロードしたファイルを実行し、指示通りに展開します。

c) [License Agreement]の画面では、ラジオボックスの上側[I accept the terms in the license.]を選択し、【Next >】をクリックします。

d) _{[Remove Installation Files]の画面が表示される場合、ラジオボックスの下側[Unpack the files} used to perfom the installation to the location specified below.]を選択し、【Next >】をクリックします。

(5)

e) 『InstallSield Wizard Complete』または『MPT_READ.TXT』が表示されたら、ファイルの展開は完了です。

f) フォーマットされたフロッピーディスクをドライブに入れます。

このフロッピーディスクには【_{LSI Logic PCI Fusion-MPT Miniport Driver】とラベルを付けます。} g) [C:¥SWSetup¥SP36732] [C:¥SWSetup¥SP38150¥xp_x32]のいずれかに展開された

ファイルを全てフロッピーディスクにコピーすることでSAS 用ドライバフロッピーになります。

2. 予め Microsoft Windows XP Professional インストール CD をドライブに入れ、コンピュータの電源を投入します。

3. 「Press Any Key to boot from CD」のメッセージが表示されている間に、適当なキーを押して CD から boot します。

4. セットアップ画面(下部)で｢Press F6 if you need to install a third party SCSI or RAID driver｣のメッセージが表示されている間に【F6】キーを押します。

5. ｢S=Specify Additional Device｣が表示されたら、【S】キーを押してデバイスの追加指定を選択します。 6. (インストール手順 1.1.)で作成した、【Intel Matrix Storage Manager driver】ラベルの

(6)

7. 再度｢S=Specify Additional Device｣が表示されたら、【S】キーを押してデバイスの追加指定を選択します。

8. (インストール手順 1.2.)で作成した、【LSI Logic PCI Fusion-MPT Miniport Driver】ラベルのフロッピーディスクをフロッピードライブに入れ、【Enter】キーを押してドライバを読み込みます。  １つだけ表示されますが、下記のドライバ名称であることを確認します。

「LSI Logic PCI Fusion-MPT Driver (XP 32-bit)」

9. 再度｢S=Specify Additional Device｣が表示されたら【Enter】キーを押してインストールを続けます。 10. 通常の手順にて OS のインストールおよび設定を行い、完了します。

※OS のインストール途中で、フロッピーディスクの入れ替えを要求されますので、 ※適切なラベルのフロッピーディスクを入れ替えます。

11. OS のインストールに使用したメディアが ServicePack1 または ServicePack 未適用のものであった場合、 Windows XP Professional Service Pack2 をインストールします。

 [システムのプロパティ]→[全般]タブの『システム』を確認し、Service Pack2 未満の場合に Service Pack 2 をインストールします。  すでにService Pack2 が導入されている場合は、インストールする必要はありません。 12. 再起動後、各種 driver を下記順序にてインストールします。 i) chipset driver をインストールします。 xw4600 の場合：

[Intel Chipset Software Installation Utility] [8.3.1.1009 Rev. A (May 14, 2008)] [sp36951.exe] (2.4 MB)

xw6600,xw8600 の場合：

[Intel Chipset Software Installation Utility] [8.5.0.1009 Rev. A (May 13, 2008)] [sp38132.exe] (2.4 MB)

ii) SATA RAID ユーティリティをインストールします。

 SATA で RAID 構成をしている場合のみ、インストールします。

 SATA で RAID 構成をしていない場合は、インストールする必要はありません。  SAS 構成の場合は、SATA RAID ユーティリティをインストールする必要はありません。 [Intel Matrix Storage Manager Utility and Driver]

[7.8.0.1012 Rev. A (December 4, 2007)] [sp38101.exe] (21 MB)

(7)

iii) SAS RAID ユーティリティをインストールします。

 SAS で RAID 構成をしている場合のみ、インストールします。

 SAS で RAID 構成をしていない場合は、インストールする必要はありません。  SATA 構成の場合は SAS RAID ユーティリティをインストールする必要はありません。 [LSI Logic MegaRAID Storage Manager]

[2.35-01 Rev. A (December 18, 2007)] [sp38182.exe] (33 MB)

iv) Universal Audio Architecture (UAA) Update をインストールします。

 ダウンロードページに無い場合、旧機種(xw4400,xw6400,xw8400)のダウンロードページからダウンロードして下さい。

[Microsoft Windows Universal Audio Architecture Update (Q888111)] [Q888111 Rev. B] [March 29, 2007]

[sp31069.exe] (7.7 MB)

v) Audio Driver をインストールします。

[Realtek High-Definition Audio Driver (32-bit/64-bit)] [6.0.1.5473 Rev. A (June 27, 2008)]

[sp37051.exe] (37 MB)

vi) Network Driver をインストールします。

[Broadcom NetXtreme Gigabit Driver for Microsoft Windows XP Professional] [10.62.0.0 Rev. k (December 17, 2007)]

[sp38086.exe] (35 MB)

vii) 搭載しているグラフィックスカードに対応した、Graphics Driver をインストールします。 NVIDA 製品：

[NVIDIA Quadro Professional Driver (x86)] [169.56 Rev. A] [June 5, 2008]

[sp39560.exe] (83 MB) ATI 製品：

[ATI FireGL Unified Graphics Driver (x86)] [8.453.1.3 Rev. A] [June 6, 2008]
