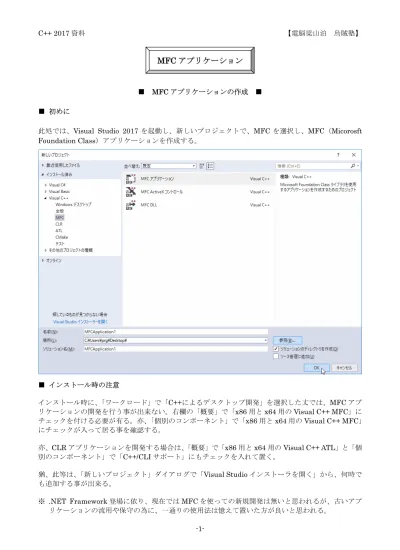

■ MFC アプリケーションの作成 ■ ■ 初めに
此処では、Visual Studio 2017 を起動し、新しいプロジェクトで、MFC を選択し、MFC（Micorosft Foundation Class）アプリケーションを作成する。 ■ インストール時の注意 インストール時に、「ワークロード」で「C++によるデスクトップ開発」を選択した丈では、MFC アプ リケーションの開発を行う事が出来ない。右欄の「概要」で「x86 用と x64 用の Visual C++ MFC」に チェックを付ける必要が有る。亦、「個別のコンポーネント」で「x86 用と x64 用の Visual C++ MFC」 にチェックが入って居る事を確認する。 亦、CLR アプリケーションを開発する場合は、「概要」で「x86 用と x64 用の Visual C++ ATL」と「個 別のコンポーネント」で「C++/CLI サポート」にもチェックを入れて置く。 猶、此等は、「新しいプロジェクト」ダイアログで「Visual Studio インストーラを開く」から、何時で も追加する事が出来る。 ※ .NET Framework 登場に依り、現在では MFC を使っての新規開発は無いと思われるが、古いアプ リケーションの流用や保守の為に、一通りの使用法は憶えて置いた方が良いと思われる。
M
MF
FC
C
ア
アプ
プリ
リケ
ケー
ーシ
ショ
ョン
ン
■ シングルドキュメントの作成 ■ 新しいプロジェクトで MFC アプリケーションを選択すると、アプリケーションの種類のオプションの ダイアログが開くので、アプリケーションの種類にシングルドキュメントを選択して、次へボタンをク リックする（此処で完了ボタンをクリックしても構わないが、不要なフレームペインを取り除く為、次 へボタンをクリックしてウィザードを続ける）。 次のドキュメントテンプレートプロパティやユーザーインターフェース機能のダイアログでは何もせ ずに、次へをクリックする。 次の高度な機能オプションのダイアログの高度なフレームペインのチェックを総て外して、完了をクリ ックする。 ※ アップデートの種類に依り、ダイアログの出現順序が異なる場合が有る。 アプリケーションの種類 解説 シングルドキュメント メニューバー、ツールバー、ステータスバーを含む単一ウィンド ウのアプリケーション 複数のドキュメント メニューバー、ツールバー、ステータスバーを含むフレームウィ ンドウに複数の子ウィンドウを表示するのアプリケーション ダイアログベース １個のダイアログを持つアプリケーション 複数のトップレベルドキュメント Visual Studio 風のアプリケーション
プロジェクトが作成されると、ソリューションエクスプローラに下図の様なツリーが表示される。 上図のファイルを観ると解る様に、プロジェクト名に Doc の付加されたファイルと View の付加された ファイルが存在する。此の様に、ドキュメント（データ）と画面（ビュー）を分けてアプリケーション を構築する方法を DOC/VIEW モデルと謂い、現在では一般的な手法で有る。 MFC ではドキュメントの基本クラスとして CDocument、ビューの基本クラスとして CView と謂うク ラスが用意されて居て、此等のクラスからアプリケーション独自のドキュメントとビュークラスを派生 させてプログラムを構築する。 猶、リソースビューに切り替えると、アイコン等の色々なリソースを観る事が出来る。 ※ ソリューションエクスプローラのペインにリソースビューのタブが表示されて居ない場合は、メニ ューの「表示」から「その他のウィンドウ」をポイントし「リソースビュー」をクリックすると表 示される様に成る。
実行（デバッグの開始 F5）すれば、下図の様な画面が表示される（高度なフレームペインのチェック を総て外して居ない場合は、更に色々なペインが装備されて居るので確認して欲しい）。 此処では、線画データを読み込んで図形を描画するプログラムを作成する事にする。ファイルを開くダ イアログで線画データを読み込むと、データに従って図形を画面に描画する物とする（図形は一筆書き で可能な物而巳）。 ■ ドキュメント ドキュメントクラスのヘッダーファイル（プロジェクト名 Doc.h）の属性の処に図形情報を、操作の処 に図形の各点を取得するメソッドを追加する（赤字の部分）。 // MFCApplicationSDIDoc.h : CMFCApplicationSDIDoc クラスのインターフェイス // #pragma once
class CMFCApplicationSDIDoc : public CDocument { protected: // シリアル化からのみ作成します。 CMFCApplicationSDIDoc(); DECLARE_DYNCREATE(CMFCApplicationSDIDoc) // 属性 public: INT m_nPoints; // 点の数 CSize m_sizeDoc; // 最大サイズ INT m_getptr; // 次の点（番号） CPoint m_points[1024]; // 図形の点 // 操作
public:
CPoint* GetNext(); // 次の点を得る。 CPoint* GetFirst(); // 最初の点を得る。
// オーバーライド public:
virtual BOOL OnNewDocument(); virtual void Serialize(CArchive& ar); #ifdef SHARED_HANDLERS
virtual void InitializeSearchContent();
virtual void OnDrawThumbnail(CDC& dcI LPRECT lprcBounds); #endif // SHARED_HANDLERS
// 実装 public:
virtual ~CMFCApplicationSDIDoc(); #ifdef _DEBUG
virtual void AssertValid() const;
virtual void Dump(CDumpContext& dc) const; #endif protected: // 生成された、メッセージ割り当て関数 protected: DECLARE_MESSAGE_MAP() #ifdef SHARED_HANDLERS // 検索ハンドラーの検索コンテンツを設定するヘルパー関数 void SetSearchContent(const CString& value);
#endif // SHARED_HANDLERS }; ドキュメントクラスの実装（プロジェクト名 Doc.cpp）に下記のコードを追加する（赤字の部分）。 // MFCApplicationSDIDoc.cpp : CMFCApplicationSDIDoc クラスの実装 // #include "stdafx.h" // SHARED_HANDLERS は、プレビュー、縮小版、および検索フィルター ハンドラーを実装… // そのプロジェクトとのドキュメント コードの共有を可能にします。 #ifndef SHARED_HANDLERS #include "MFCApplicationSDI.h" #endif #include "MFCApplicationSDIDoc.h" #include <propkey.h> #ifdef _DEBUG
#define new DEBUG_NEW #endif
IMPLEMENT_DYNCREATE(CMFCApplicationSDIDocI CDocument) BEGIN_MESSAGE_MAP(CMFCApplicationSDIDocI CDocument) END_MESSAGE_MAP() // CMFCApplicationSDIDoc コンストラクション/デストラクション CMFCApplicationSDIDoc::CMFCApplicationSDIDoc() { // TODO: この位置に 1 度だけ呼ばれる構築用のコードを追加してください。 } CMFCApplicationSDIDoc::~CMFCApplicationSDIDoc() { } BOOL CMFCApplicationSDIDoc::OnNewDocument() { if (!CDocument::OnNewDocument()) return FALSE; // TODO: この位置に再初期化処理を追加してください。 // (SDI ドキュメントはこのドキュメントを再利用します。 m_nPoints = 0; m_sizeDoc = CSize(800I 600); // テストデータを作成するときは、下のコメントを外して描画を行いファイル保存する。 /* m_points[0] = CSize(100I 100); m_points[1] = CSize(100I 300); m_points[2] = CSize(300I 300); m_points[3] = CSize(300I 100); m_points[4] = CSize(100I 100); m_nPoints = 5; */ return TRUE; } // CMFCApplicationSDIDoc のシリアル化
void CMFCApplicationSDIDoc::Serialize(CArchive& ar) { int i; if (ar.IsStoring()) { // TODO: 格納するコードをここに追加してください。 ar << m_nPoints;
for (i = 0; i < m_nPoints; i++) {
ar << m_points[i]; }
} else {
// TODO: 読み込むコードをここに追加してください。
ar >> m_nPoints;
for (i = 0; i < m_nPoints; i++) { ar >> m_points[i]; } } } // 最初の描画点を得る。 CPoint* CMFCApplicationSDIDoc::GetFirst() { if (m_nPoints == 0) return NULL; m_getptr = 0; return &m_points[0]; } // 次の描画点を得る。 CPoint* CMFCApplicationSDIDoc::GetNext() { m_getptr++; if (m_getptr >= m_nPoints) return NULL; return &m_points[m_getptr]; } #ifdef SHARED_HANDLERS //縮小版のサポート
void CMFCApplicationSDIDoc::OnDrawThumbnail(CDC& dcI LPRECT lprcBounds) {
// このコードを変更してドキュメントのデータを描画します dc.FillSolidRect(lprcBoundsI RGB(255I 255I 255));
CString strText = _T("TODO: implement thumbnail drawing here"); LOGFONT lf;
CFont* pDefaultGUIFont = CFont::FromHandle((HFONT) GetStockObject(DEFAULT_GUI_FONT)); pDefaultGUIFont->GetLogFont(&lf); lf.lfHeight = 36; CFont fontDraw; fontDraw.CreateFontIndirect(&lf);
CFont* pOldFont = dc.SelectObject(&fontDraw);
dc.DrawText(strTextI lprcBoundsI DT_CENTER | DT_WORDBREAK); dc.SelectObject(pOldFont);
}
CMFCApplicationSDIDoc:: の部分は C プロジェクト名 Doc:: と成る。
// 検索ハンドラーのサポート void CMFCApplicationSDIDoc::InitializeSearchContent() { CString strSearchContent; // ドキュメントのデータから検索コンテンツを設定します。 // コンテンツの各部分は ";" で区切る必要があります
// 例: strSearchContent = _T("point;rectangle;circle;ole object;"); SetSearchContent(strSearchContent);
}
void CMFCApplicationSDIDoc::SetSearchContent(const CString& value) { if (value.IsEmpty()) { RemoveChunk(PKEY_Search_Contents.fmtidI PKEY_Search_Contents.pid); } else {
CMFCFilterChunkValueImpl *pChunk = nullptr; ATLTRY(pChunk = new CMFCFilterChunkValueImpl); if (pChunk != nullptr)
{
pChunk->SetTextValue(PKEY_Search_ContentsI valueI CHUNK_TEXT); SetChunkValue(pChunk); } } } #endif // SHARED_HANDLERS // CMFCApplicationSDIDoc の診断 #ifdef _DEBUG
void CMFCApplicationSDIDoc::AssertValid() const {
CDocument::AssertValid(); }
void CMFCApplicationSDIDoc::Dump(CDumpContext& dc) const { CDocument::Dump(dc); } #endif //_DEBUG // CMFCApplicationSDIDoc コマンド ■ ビュー ビュークラスのヘッダーファイル（プロジェクト名 View.h）は変更せずに其の儘使用する。 // MFCApplicationSDIView.h : CMFCApplicationSDIView クラスのインターフェイス //
#pragma once
class CMFCApplicationSDIView : public CView { protected: // シリアル化からのみ作成します。 CMFCApplicationSDIView(); DECLARE_DYNCREATE(CMFCApplicationSDIView) // 属性 public:
CMFCApplicationSDIDoc* GetDocument() const; // 操作
public:
// オーバーライド public:
virtual void OnDraw(CDC* pDC); // このビューを描画するためにオーバーライドされます。 virtual BOOL PreCreateWindow(CREATESTRUCT& cs);
protected:
virtual BOOL OnPreparePrinting(CPrintInfo* pInfo);
virtual void OnBeginPrinting(CDC* pDCI CPrintInfo* pInfo); virtual void OnEndPrinting(CDC* pDCI CPrintInfo* pInfo); // 実装
public:
virtual ~CMFCApplicationSDIView(); #ifdef _DEBUG
virtual void AssertValid() const;
virtual void Dump(CDumpContext& dc) const; #endif
protected:
// 生成された、メッセージ割り当て関数 protected:
afx_msg void OnFilePrintPreview();
afx_msg void OnRButtonUp(UINT nFlagsI CPoint point); afx_msg void OnContextMenu(CWnd* pWndI CPoint point); DECLARE_MESSAGE_MAP()
};
#ifndef _DEBUG // MFCApplicationSDIView.cpp のデバッグ バージョン
inline CMFCApplicationSDIDoc* CMFCApplicationSDIView::GetDocument() const { return reinterpret_cast<CMFCApplicationSDIDoc*>(m_pDocument); } #endif ビュークラスの実装（プロジェクト名 View.cpp）に下記のコードを追加する（赤字の部分）。 // MFCApplicationSDIView.cpp : CMFCApplicationSDIView クラスの実装 // #include "stdafx.h" // SHARED_HANDLERS は、プレビュー、縮小版、および検索フィルター ハンドラーを実装…
// そのプロジェクトとのドキュメント コードの共有を可能にします。 #ifndef SHARED_HANDLERS #include "MFCApplicationSDI.h" #endif #include "MFCApplicationSDIDoc.h" #include "MFCApplicationSDIView.h" #ifdef _DEBUG
#define new DEBUG_NEW #endif // CMFCApplicationSDIView IMPLEMENT_DYNCREATE(CMFCApplicationSDIViewI CView) BEGIN_MESSAGE_MAP(CMFCApplicationSDIViewI CView) // 標準印刷コマンド ON_COMMAND(ID_FILE_PRINTI &CView::OnFilePrint) ON_COMMAND(ID_FILE_PRINT_DIRECTI &CView::OnFilePrint) ON_COMMAND(ID_FILE_PRINT_PREVIEWI &CMFCApplicationSDIView::OnFilePrintPreview) ON_WM_CONTEXTMENU() ON_WM_RBUTTONUP() END_MESSAGE_MAP() // CMFCApplicationSDIView コンストラクション/デストラクション CMFCApplicationSDIView::CMFCApplicationSDIView() { // TODO: 構築コードをここに追加します。 } CMFCApplicationSDIView::~CMFCApplicationSDIView() { } BOOL CMFCApplicationSDIView::PreCreateWindow(CREATESTRUCT& cs) {
// TODO: この位置で CREATESTRUCT cs を修正して Window クラスまたはスタイルを // 修正してください。 return CView::PreCreateWindow(cs); } // CMFCApplicationSDIView 描画 void CMFCApplicationSDIView::OnDraw(CDC* pDC) {
CMFCApplicationSDIDoc* pDoc = GetDocument(); ASSERT_VALID(pDoc);
if (!pDoc) return;
// TODO: この場所にネイティブ データ用の描画コードを追加します。 CPoint* p1; CPoint* p0 = pDoc->GetFirst(); if (p0 == NULL) return; pDC->MoveTo(*p0); while (true) { p1 = pDoc->GetNext(); if (p1 == NULL) return; pDC->LineTo(*p1); p0 = p1; pDC->MoveTo(*p0); } } // CMFCApplicationSDIView の印刷 void CMFCApplicationSDIView::OnFilePrintPreview() { #ifndef SHARED_HANDLERS AFXPrintPreview(this); #endif }
BOOL CMFCApplicationSDIView::OnPreparePrinting(CPrintInfo* pInfo) {
// 既定の印刷準備
return DoPreparePrinting(pInfo); }
void CMFCApplicationSDIView::OnBeginPrinting(CDC* /*pDC*/I CPrintInfo* /*pInfo*/) {
// TODO: 印刷前の特別な初期化処理を追加してください。 }
void CMFCApplicationSDIView::OnEndPrinting(CDC* /*pDC*/I CPrintInfo* /*pInfo*/) {
// TODO: 印刷後の後処理を追加してください。 }
void CMFCApplicationSDIView::OnRButtonUp(UINT /* nFlags */I CPoint point) {
ClientToScreen(&point); OnContextMenu(thisI point); }
void CMFCApplicationSDIView::OnContextMenu(CWnd* /* pWnd */I CPoint point) {
#ifndef SHARED_HANDLERS
theApp.GetContextMenuManager()->ShowPopupMenu(IDR_POPUP_EDITI point.xI point.yI thisI TRUE);
#endif }
// CMFCApplicationSDIView の診断 #ifdef _DEBUG
void CMFCApplicationSDIView::AssertValid() const {
CView::AssertValid(); }
void CMFCApplicationSDIView::Dump(CDumpContext& dc) const {
CView::Dump(dc); }
CMFCApplicationSDIDoc* CMFCApplicationSDIView::GetDocument() const // デバッグ以外のバージョンはインラインです。 { ASSERT(m_pDocument->IsKindOf(RUNTIME_CLASS(CMFCApplicationSDIDoc))); return (CMFCApplicationSDIDoc*)m_pDocument; } #endif //_DEBUG // CMFCApplicationSDIView メッセージ ハンドラー 因みに、此処で描画用に使用したデータは、バイナリファイルで、下図の様なデータが格納されて居る。 0x05:5、0x64:100、0x12C:300
