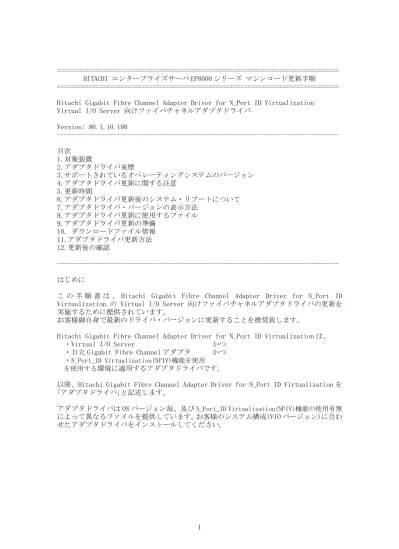

================================================================================ HITACHI エンタープライズサーバ EP8000 シリーズ マシンコード更新手順
================================================================================ Hitachi Gigabit Fibre Channel Adapter Driver for N_Port ID Virtualization
Virtual I/O Server 向けファイバチャネルアダプタドライバ Version: 86.1.10.198 --- 目次 1.対象装置 2.アダプタドライバ来歴 3.サポートされているオペレーティングシステムのバージョン 4.アダプタドライバ更新に関する注意 5.更新時間 6.アダプタドライバ更新後のシステム・リブートについて 7.アダプタドライバ・バージョンの表示方法 8.アダプタドライバ更新に使用するファイル 9.アダプタドライバ更新の準備 10. ダウンロードファイル情報 11.アダプタドライバ更新方法 12.更新後の確認 --- はじめに
こ の 手 順 書 は 、 Hitachi Gigabit Fibre Channel Adapter Driver for N_Port ID Virtualization の Virtual I/O Server 向けファイバチャネルアダプタドライバの更新を 実施するために提供されています。
お客様御自身で最新のドライバ・バージョンに更新することを推奨致します。
Hitachi Gigabit Fibre Channel Adapter Driver for N_Port ID Virtualization は、 ・Virtual I/O Server かつ
・日立 Gigabit Fibre Channel アダプタ かつ ・N_Port_ID Virtualization(NPIV)機能を使用
を使用する環境に適用するアダプタドライバです。
以降、Hitachi Gigabit Fibre Channel Adapter Driver for N_Port ID Virtualization を ｢アダプタドライバ｣と記述します。
アダプタドライバは OS バージョン毎、及びN_Port_ID Virtualization(NPIV)機能の使用有無 によって異なるファイルを提供しています。お客様のシステム構成(VIO バージョン)に合わ せたアダプタドライバをインストールしてください。
--- 1.対象装置
日立 Gigabit Fibre Channel アダプタ
（ THE-FCA-0801V/ THE-FCA-0802V/ THE-FCA-0801LV/ THE-FCA-0802LV/ THE-FCA-1601V/ THE-FCA-1602V/ THE-FCA-1601LV/ THE-FCA-1602LV）
全装置共通形名 適用装置 備考
THE-FCA-0801V/THE-FCA-0802V EP8000 720/740/750/770/780/795/ S814/S824/E850/E870/E880/S9 14/S924
IO ドロア FC5802/EMX0
THE-FCA-0801LV/THE-FCA-0802LV EP8000 710/720/740/E870(MME)/E880 (MHE)
THE-FCA-1601V/THE-FCA-1602V EP8000 720/740/750/770/780/795/S81 4/S824/E850/E870/E880/S914/ S924
IO ドロア FC5802/EMX0
THE-FCA-1601LV/THE-FCA-1602LV EP8000 710/720/740/E870(MME)/E880( MHE) --- 2.アダプタドライバ来歴 このアダプタドライバは、次の機能拡張とバグ修正を含みます。 バージョン 内容 86.1.4.154 １．新規 86.1.4.156 １．ドライバアンインストール／アップデートでの、ドライバファイル削 除指定方法を修正しました。 86.1.4.164 １．ドライバアンインストール時に、削除対象のファイルセットの一部 のみを指定して削除した場合に、以降ドライバのインストール/アンイ ンストールが不可となる問題を修正しました。 ■発生条件 削除対象のファイルセット選択時に、下記ファイルのいずれか のみを指定してドライバアンインストールを実行する。 ・devices.pciex.54102030.diag ・devices.pciex.54102030.rte ■影響 インストールガイド記載のドライバ削除手順に従い、アンインスト ール時に全ファイルを選択すれば本現象は発生しません。 発生した場合、バックアップからのリストア作業が 必要となります。 86.1.10.192 １．以下形名の Fibre Channel アダプタを新規サポートしました。
THE-FCA-1601V , THE-FCA-1601LV , THE-FCA-1602V , THE-FCA-1602LV ２．システム時刻変更時に、タイムアウトを誤検出してしまう可能性があ
る問題を修正しました。 ■発生条件
システム時刻を変更（ntp 等を含む）
■影響 FC アダプタと I/O 装置間で無応答障害が発生していないにもかか わらず、タイムアウトを誤検出してしまう事があります。 ３．システム時刻変更時に、時刻比較処理にてカーネルクラッシュの可能 性がある問題を修正しました。 ■発生条件 下記①～③の条件を全て満たした場合に発生します。 ① 「障害閾値管理機能」オプションを使用。 ② 障害閾値管理対象の障害が複数回発生。 ③ ②の障害発生の間にシステム時刻を変更（ntp 等を含む） システム時刻を監視時間(1～60(分))以上、時刻を戻した場合 が対象となります。 ■影響 システム停止(カーネルパニック)する可能性があります。 システムをリブートすることによって回復可能です。 ４．I/O ドロアの電源ダウンによって、同一サーバ内の他 LPAR がスローダ ウンする可能性がある問題を修正しました。 ■発生条件 I/O ドロアを接続、かつ PCI 障害を検出。 ■影響 PCI 障害検出時のログ採取(数秒)の間、同一サーバ内の 他 LPAR が一時的にスローダウンする可能性があります。 業務停止等は発生しません。 ５．一部の Extender 使用時の接続性を改善しました。
86.1.10.195 １．Gigabit Fibre Channel アダプタのマイクロコード更新(FLASH アップ デート)後の、オンラインアップデートに失敗する場合がある問題を修 正しました。 ■発生条件 オンラインアップデートツール(hfcmcref)を使用。 ■影響 オンラインアップデート機能が使用できない為、オフラインアップ デート(システムのパワーオフ、オン)が必要になります。 ２．障害発生時に採取するハードウェアログの採取方法を改善しました。 86.1.10.198 １．FC アダプタと I/O 装置間で無応答障害が発生したとき、規定されたタ イムアウト監視時間で、タイムアウトを検出しないことがある問題を 修正しました。 ■発生条件 下記①～④の条件を全て満たした場合に発生します。 ① バージョン「86.1.10.192」または「86.1.10.195」を使用し ている。 ② 4 Gbit FC アダプタ、または 8 Gbit FC アダプタを使用して いる。 ③ 同一 LU に複数のコマンドが同時に実行される環境(Queue Depth 設定を 2 以上に設定している)。 ④ FC アダプタと I/O 装置間で無応答障害が発生。 ■影響 FC アダプタと I/O 装置間で無応答障害が発生した場合に、タイムア ウト検出に時間がかかる事があります。その結果、HDLM 等のパス冗 長化ソフトをご利用時に、現象が発生した側のパスが閉塞する場合 があります。現象が発生したのが片パスのみの場合は、他方のパス で業務継続が可能です。 ---
3.サポートされているオペレーティングシステムのバージョン Virtual I/O Server V2.2
--- 4.アダプタドライバ更新に関する注意
「Gigabit Fibre Channel アダプタ インストールガイド」の「4.1 ドライバインストールに
当たっての注意事項」を確認してください。 また、 (1) アダプタドライバを更新するには、root ユーザ権限でのログインが必要です。 (2) アダプタドライバを更新中に電源を off しないで下さい。 (3) 本アダプタドライバを更新後、ドライバを有効とするためにシステムをリブートする必 要があります。 (4) 手順書にかかれている手順は更新を前提としています。新規にアダプタドライバをイン ストールされる場合は、「Gigabit Fibre Channel アダプタ インストールガイド」の新 規インストール手順を参照して下さい。 --- 5.更新時間 一般的なアダプタドライバ更新時間は 10 分です。 但し、更新したドライバを有効にするためには、ファイバチャネルアダプタを共有してい る AIX パーティションのシャットダウン、および本アダプタドライバを適用した VIO パー ティションのリブートを実行する必要があります。 よって作業時間は、上記アダプタドライバ更新時間に各システムのリブート時間を加えた 時間となります。 --- 6.アダプタドライバ更新後のシステム・リブートについて VIO パーティションのリブートが必要です。 リブート後にアダプタドライバの更新が有効となります。 なお、N_Port ID Virtualization(NPIV)機能でファイバチャネルアダプタを共有している AIX パーティションは、予めシャットダウンしておくことを推奨します。 VIO パーティションのリブート完了後、AIX パーティションを起動してください。
--- 7.アダプタドライバ・バージョンの表示方法 既にアダプタドライバのバージョンが最新である、またはN_Port_ID Virtualization 機能対 応版アダプタドライバを使用していない場合があります。以下にアダプタドライバ・バージ ョンのチェック方法を示します。 コマンドラインにて ”lssw -hist | grep -p 5410” と入力し、アダプタドライバのバー ジョンの確認を行ってください。 アダプタドライバのバージョン確認(実行例) 例では、旧バージョンが ”86.1.4.152” であることを示しています。 【注意点】 アダプタドライバ・バージョンの第１カラムが「86」(例:86.1.4.152)の場合、Virtial I/O Server 向けの N_Port_ID Virtualization 機能対応版アダプタドライバを使用しています。
アダプタドライバ・バージョンの第１カラムが「6」(例:6.1.3.84)の場合、N_Port_ID
Virtualization 機能未対応版アダプタドライバを使用しています。この場合、本更新手順
ではアダプタドライバの更新が出来ません。Web サイト掲載の「Hitachi Gigabit Fibre
Channel Adapter Driver for AIX」の「AIX(R) V6.1 用」より更新手順書とアダプタド ライバを入手しなおしてください。 $ lssw -hist | grep -p 5410 devices.pci.54100930.diag 86.1.4.152 COMMIT COMPLETE 04/27/13 08:51:21 devices.pci.54100930.rte 86.1.4.152 COMMIT COMPLETE 04/27/13 08:51:21 devices.pci.54100a30.diag 86.1.4.152 COMMIT COMPLETE 04/27/13 08:51:27 devices.pci.54100a30.rte 86.1.4.152 COMMIT COMPLETE 04/27/13 08:51:27 devices.pci.54100b30.diag 86.1.4.152 COMMIT COMPLETE 04/27/13 08:51:25 devices.pci.54100b30.rte 86.1.4.152 COMMIT COMPLETE 04/27/13 08:51:25 devices.pciex.54102030.diag 86.1.4.152 COMMIT COMPLETE 04/27/13 08:51:19 devices.pciex.54102030.rte 86.1.4.152 COMMIT COMPLETE 04/27/13 08:51:19 devices.pci.54100930.rte 86.1.4.152 COMMIT COMPLETE 04/27/13 08:51:24 There is no efix data on this system.
--- 8.アダプタドライバ更新に使用するファイル アダプタドライバの更新に使用するファイル、及び更新されるファイルセットを示しま す。 ファイル名 更新されるファイルセット devices.pci.54100930 devices.pci.54100930.rte devices.pci.54100930.diag devices.pci.54100a30 devices.pci.54100a30.rte devices.pci.54100a30.diag devices.pci.54100b30 devices.pci.54100b30.rte devices.pci.54100b30.diag devices.pciex.54102030 devices.pciex.54102030.rte devices.pciex.54102030.diag devices.pciex.54107030 devices.pciex.54107030.rte devices.pciex.54107030.diag アダプタドライバを更新する場合は、対象装置形名に関わらず、全てのファイルを使用し て更新作業を行ってください。（全てのファイルセットを更新してください。） --- 9.アダプタドライバ更新の準備 アダプタドライバの更新を実施する際には、下記のいずれかを準備して下さい。 なお本章の手順は、oem_setup_env コマンドを実行して root ユーザに移行した状態で更新 作業を行ってください。
(1) CD-ROM（Hitachi Gigabit Fibre Channel Adapter Driver for N_Port ID Virtualization Version 86-01-09）
(2) ダウンロード Web サイト提供のアダプタドライバ
(a) Web サイト掲載の「Hitachi Gigabit Fibre Channel Adapter Driver for N_Port ID Virtualization」の「VIO2.2 用」よりダウンロードファイルを入手してください。 ・ダウンロードファイル名 ： FCA_vio22driver_86110198.tar (b) 入手したダウンロードファイルを、システム装置の任意のディレクトリにファイル 名を変更せずに格納してください。 ダウンロードファイルを格納するディレクトリ内に下記ファイルが存在しないこ とを確認して下さい。下記ファイルが格納ディレクトリに存在すると、更新を行う ことができません。 .toc
$ oem_setup_env ･･･ Virtual I/O Server ﾌﾟﾛﾝﾌﾟﾄで oem_setup_env ｺﾏﾝﾄﾞを実行 # ･･･ root ユーザに移行(ﾌﾟﾛﾝﾌﾟﾄ表示が”$”→”#”に変化)
# exit ･･･ root ﾌﾟﾛﾝﾌﾟﾄで exit を入力 $ ･･･ Virtual I/O Server ﾌﾟﾛﾝﾌﾟﾄに戻る
本説明では、例として/etc/tmp にアダプタドライバを格納したことを前提に説明 します。 (c) 以下のコマンドを実行し、/etc/tmp に移動してください。 cd /etc/tmp (d) 以下のコマンドを実行し、/etc/tmp に格納したダウンロードファイルのファイル容 量及びチェックサムが、「第 10 章 ダウンロードファイル情報」に記述している情 報と等しいことを確認してください。等しくない場合にはダウンロードファイルの 入手から再度実行願います。 [ファイル容量確認] ls -l FCA_vio22driver_86110198.tar 出力表示例：
-rw-r--r-- 1 root system 5130240 Dec 22 16:14 FCA_vio22driver_86110198.tar --- ファイル容量 [チェックサム確認] sum FCA_vio22driver_86110198.tar 出力表示例： 37628 5010 FCA_vio22driver_86110198.tar --- チェックサム (e) ダウンロードファイルを展開し、アダプタドライバ更新用ファイルを入手してくだ さい。ファイル展開は AIX マシンで実行願います。 tar -xvf FCA_vio22driver_86110198.tar ダウンロードファイルを展開すると、以下の４つのアダプタドライバ更新用ファ イルが作成されます。 ・devices.pci.54100930 ・devices.pci.54100a30 ・devices.pci.54100b30 ・devices.pciex.54102030 ・devices.pciex.54107030 (f) 以下のコマンドを実行し、展開して作成されたアダプタドライバ更新用ファイルの ファイル容量及びチェックサムが、「第 10 章 ダウンロードファイル情報」に記述 している情報と等しいことを確認してください。等しくない場合にはダウンロード ファイルの入手から再度実行願います。 [ファイル容量確認] ls -l devices.pci.54100930 ls -l devices.pci.54100a30 ls -l devices.pci.54100b30 ls -l devices.pciex.54102030 ls -l devices.pciex.54107030
出力表示例： -rw-r--r-- 1 590 590 4044800 Dec 15 19:37 devices.pci.54100930 --- ファイル容量 [チェックサム確認] sum devices.pci.54100930 sum devices.pci.54100a30 sum devices.pci.54100b30 sum devices.pciex.54102030 sum devices.pciex.54107030 出力表示例： 28201 3950 devices.pci.54100930 --- チェックサム (g) 以下のコマンドを実行し、/etc/tmp に格納したダウンロードファイルを削除して ください。 rm FCA_vio22driver_86110198.tar --- 10. ダウンロードファイル情報 ダウンロード Web サイトにて提供されるダウンロードファイルの情報は以下のとおりで す。 ・ダウンロードファイル名 ： FCA_vio22driver_86110198.tar ファイル名 ファイルの容量(バイト) チェックサム FCA_vio22driver_86110198.tar 5130240 37628 5010 上記ダウンロードファイルを展開後に作成されるアダプタドライバ更新用ファイルのファ イル情報は以下のとおりです。 ファイル名 ファイルの容量(バイト) チェックサム devices.pci.54100930 4044800 28201 3950 devices.pci.54100a30 51200 45779 50 devices.pci.54100b30 51200 53666 50 devices.pciex.54102030 51200 53666 50 devices.pciex.54107030 921600 48629 900 (*)チェックサムは、「 # sum ファイル名」で確認することができます。
--- 11.アダプタドライバ更新方法
「Gigabit Fibre Channelアダプタ インストールガイド」の
「4.3 Virtual I/O Server パーティションに搭載されたアダプタハードウェアへのドライ バインストール」を参照して、アダプタドライバを更新してください。 --- 12.更新後の確認 (1) コマンドラインにて ”lssw -hist | grep -p 5410” と入力し、アダプタドライバの バージョン”86.1.10.198”であること確認してください。 アダプタドライバのバージョン確認(実行例) --- 株式会社 日立製作所 IT プロダクツ統括本部 2018 年 6 月 --- All rights reserved，Copyright© 2003,2018, Hitachi, Ltd.
$ lssw -hist | grep -p 5410 devices.pci.54100930.diag 86.1.10.198 COMMIT COMPLETE 12/22/16 16:22:11 devices.pci.54100930.rte 86.1.10.198 COMMIT COMPLETE 12/22/16 16:22:11 devices.pci.54100a30.diag 86.1.10.198 COMMIT COMPLETE 12/22/16 16:22:15 devices.pci.54100a30.rte 86.1.10.198 COMMIT COMPLETE 12/22/16 16:22:15 devices.pci.54100b30.diag 86.1.10.198 COMMIT COMPLETE 12/22/16 16:22:14 devices.pci.54100b30.rte 86.1.10.198 COMMIT COMPLETE 12/22/16 16:22:14 devices.pciex.54102030.diag 86.1.10.198 COMMIT COMPLETE 12/22/16 16:22:09 devices.pciex.54102030.rte 86.1.10.198 COMMIT COMPLETE 12/22/16 16:22:09 devices.pciex.54107030.diag 86.1.10.198 COMMIT COMPLETE 12/22/16 16:22:08 devices.pciex.54107030.rte 86.1.10.198 COMMIT COMPLETE 12/22/16 16:22:08 devices.pci.54100930.rte 86.1.10.198 COMMIT COMPLETE 12/22/16 16:22:13 There is no efix data on this system.
