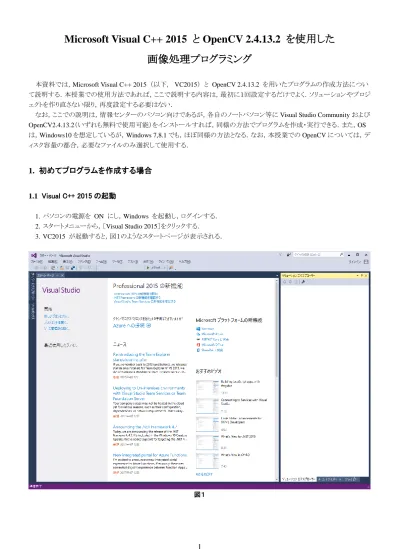

Microsoft Visual C++ 2015 と OpenCV 2.4.13.2 を使用した

画像処理プログラミング

本資料では，Microsoft Visual C++ 2015 （以下， VC2015） と OpenCV 2.4.13.2 を用いたプログラムの作成方法につい て説明する．本授業での使用方法であれば，ここで説明する内容は，最初に１回設定するだけでよく．ソリューションやプロジ ェクトを作り直さない限り，再度設定する必要はない．

なお，ここでの説明は，情報センターのパソコン向けであるが，各自のノートパソコン等に Visual Studio Community および OpenCV2.4.13.2（いずれも無料で使用可能）をインストールすれば，同様の方法でプログラムを作成・実行できる．また，OS は，Windows10 を想定しているが，Windows 7,8.1 でも，ほぼ同様の方法となる．なお，本授業での OpenCV については，デ ィスク容量の都合，必要なファイルのみ選択して使用する．

1. 初めてプログラムを作成する場合

1.1 Visual C++ 2015 の起動

1. パソコンの電源を ON にし，Windows を起動し，ログインする． 2. スタートメニューから，［Visual Studio 2015］をクリックする． 3. VC2015 が起動すると，図１のようなスタートページが表示される． 図１

1.2 ソリューションとプロジェクトの作成

1.

スタートページ内の［新しいプロジェクト…］をクリック． （または［ファイル］→［新規作成］→［プロジェクト］）「新 しいプロジェクト」ダイアログが表示される（図２）．

2.

ダイアログ左側の「インストール済」の「テンプレート」で， ［Visual C++］をクリックして選択．

3.

ダイアログ真ん中では，［Win32 コンソールアプリケー ション］をクリックして選択

4.

ダイアログ下方にある，「名前」ボックスにて，現在の内 容を消去する．そして，半角文字で「ip」と入力．一番 下の「ソリューション名」も、「ip」となる． それらの間にある「場所」ボックスについては，デフォ ルトの「z:¥documents¥visual studio 2015¥Projects」と する．

5.

［OK］をクリック． 6. 「Win32 アプリケーションウィザード」ダイアログが表示 される（図３）． 7. ダイアログ左側の「アプリケーション設定」をクリック．画 面の内容が 図４のように変わる． 8. ダイアログ内で，「アプリケーションの種類」にて，「コン ソールアプリケーション」が選択されていることを確認． 9. 「追加のオプション」にて，「空のプロジェクト」にチェッ クを付ける．

10.

［完了］をクリック．VC2015 のウィンドウ右側にある「ソ リューションエクスプローラ」の表示が，図５のように変 化する． 図２ 図３ 図４ 図５

1.3 ファイルの追加

1. 画像処理のホームページから，OpenCV 関連のア ーカイブファイル（opencv.zip）と、画像データとソー ス フ ァ イ ル の ア ー カ イ ブ フ ァ イ ル （ip02-prog_images.zip）をダウンロードし，デスクトッ プや適当なフォルダ内に解凍（展開）する． 2. デスクトップから，「PC」→「windows(¥¥dstxfs01¥…) (Z:) 」 → 「 Documents 」 → 「 Visual Studio 2015 」 → 「Projects」→「ip」と開く．開いたウィンドウ内に「ip」フ ォルダとファイルが表示された状態となる． 3. OpenCV 関連のアーカイブファイル（opencv.zip）を 展開すると，「include」，「lib」，「Release」の３つのフ ォルダがある．これらのフォルダを，2 のウィンドウ内 に移動させる．「ip」とともに，４つのフォルダがある 状態となる． 4. 「ip」フォルダを開く． 5. 画像データとソースファイルのアーカイブファイル （ip02-prog_images.zip）を展開すると，「images」フォ ルダと，７つのファイルがある．これらを全て，4 で開 いたフォルダ内に移動させる． 6. 「ソリューションエクスプローラ」内にある「ソースファ イル」のアイコンを右クリックしてメニューを出し， ［追加］→［既存の項目］ と選択する（図６）．「既存項目の追加」ダイアログが 表示される（図７）． 7. ip.cpp とメインプログラムファイル（ip02-1_main.cpp 等）を追加する． ip.h は追加する必要はない．

1.4 ソリューション・プロジェクトの設定

1. ソリューションエクスプローラにて，プロジェクト名「ip」 をクリックし，選択した状態にする（前ページ図５）． 2. メニューバーから，［ビルド］→［構成マネージャ］と選 択．「構成マネージャ」ダイアログが表示される（図８）． 3. 「アクティブソリューション構成」欄の右側にあるリスト ボタン［▼］をクリックし，表示されるリストの中から， 「Release」を選択する（図９）． 4. 選択した欄に「Release」と表示される．ダイアログ中 央の「構成」の欄も「Release」に変わる（図１０）． 5. ［閉じる］をクリックする． 図８ 図９ 図１０ 図６ 図７

6. ソリューションエクスプローラにて，プロジェクト名「ip」をクリックして選択．次に，メニューバーから，［プロジェクト］→ ［プロパティ］と選択．「プロパティページ」ダイアログが表示される（図１１）． 7. 左側の［構成プロパティ］の中から，［C/C++］の左側の白い三角をクリックし，展開した中から一番目の［全般］をクリッ クする 8. 中央から右の欄の一番上にある「追加のインクルードディレクトリ」のすぐ右側の欄をクリックする（図１２）．文字入力用 カーソル( | )が表示される． 9. その欄に，次のように，入力する（図１２）．

../include

10. 続いて，左側の項目の中から，［リンカ］の左側の白い三角をクリックする．そして，［全般］をクリックする． 11. 中央から右の欄の下から４番目にある「追加のライブラリディレクトリ」のすぐ右側の欄をクリックし，ここに，次のように， 入力する（図１３）．

../lib

12. 左側の項目の中から，［入力］（［全般］のすぐ下）をクリックする（図１４）． 13. 中央から右の欄の一番上にある「追加の依存ファイル」のすぐ右側の欄をクリック．太字の内容を追加する（図１４）．

opencv_core2413.lib;opencv_highgui2413.lib; kernel…

14. ［OK］をクリックして，ダイアログを閉じる． 図１１ 図１３ 図１４ 図１２

1.5 プログラムのビルドとエラーの修正

1. メニューの［ビルド］をクリックし，［ソリューションのビル ド］を選択する． 2. テキストエディタ下側に「出力」ウィンドウが表示され， ビルドの結果が表示される．最後に 「ビルド: 1 正常終了、0 失敗、0 更新不要、0 スキッ プ」 と表示されていれば，プログラムは正しく入力されて おり，ビルドが完了． 3. もし，プログラムに間違い（エラー）がある場合は，「出 力」ウィンドウにエラーメッセージが表示される．エラー メッセージの内容を確認し，プログラムを修正し，再度 ビルドを行う．

1.6 プログラムの実行

1. メニューの［デバッグ］をクリックし，［デバッグなしで 開始］を選択する． 2. コマンドプロンプトのウィンドウと，画像を表示するた めの別のウィンドウが表示される． ・printf()関数の表示や，scanf()関数による入力は， コマンドプロンプトのウィンドウで行う． ・cvWaitKey()によるキー入力は，画像を表示してい るウィンドウ上で行う（ウィンドウをアクティブにする） 必要があることに注意．（画像表示ウィンドウが複数 ある場合はどれでも可．） ・画像ファイル名を入力する際は， images¥ファイル名 と入力する． ・カメラを使用するプログラムでは，モニタ上部にある Web カメラが使用される． 3. プログラムの実行が終了すると，最後に 「続行するには何かキーを押してください . . . 」 と表示されるので，適当なキーを押して，終了する．

1.7 Visual C の終了

［ファイル］→［終了］ を選択する．もし，保存の確認のダ イアログボックスが表示された場合は，［はい］をクリックす る．

2. ２回目以降プログラムを作成する場合

2.1 ソリューションとプロジェクトの読み込み

1. スタートメニューから［Visual Studio 2015］を起動． 2. ［ファイル］→［開く］→［プロジェクト／ソリューション］ と選択する． 3. ［ip］を選択して，［開く］をクリック． 4. ［ip.sln］を選択して，［開く］をクリック．

2.2 新規ソースファイルの作成

1. 「ソリューションエクスプローラ」中の「ソースファイル」 の中にある，main()関数を含むＣソースファイル名を 右クリックしてメニューを表示し，［プロジェクトから除 外］を選択． （※ip.cpp は，除外しないこと．） 2. 「ソリューションエクスプローラ」内にある「ソースファ イル」のアイコンを右クリックしてメニューを出し， ［追加］→［新しい項目］ と選択する． 3. 「新しい項目の追加」ダイアログが表示される． 4. ダイアログ真ん中にて「C++ ファイル (cpp)」を選択． ダイアログ下部「ファイル名」ボックスにファイル名を 半角文字で入力．ファイル名については，以下の点 に注意すること． ・ファイル名は，全て半角文字を使用すること． ・ファイル名の最後は必ず「.cpp」で終わること． 5. ［追加］をクリック． 6. 「スタートページ」が表示されていた部分が真っ白に なり，C ソースファイルの内容を入力するためのテキ ストエディタの状態になる．また，「ソリューションエク スプローラ」の「ソースファイル」に，ファイル名の項 目が追加される． 7. テキストエディタ内に，C プログラムを入力する． 以上
