(1)

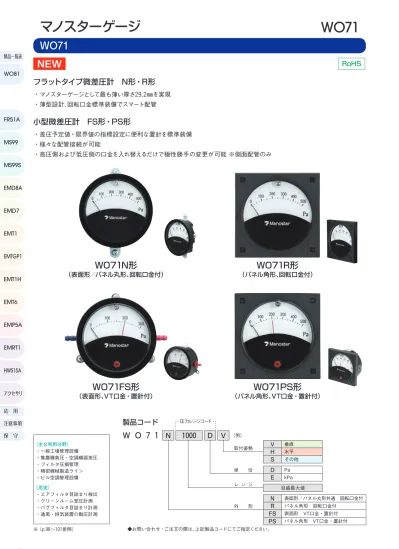

WO81

WO71

FR51A

MS99

MS99S

EMD8A

EMT1H

EMT6

EMP5A

HWS15A

EMRT1

EMD7

EMT1

EMTGP1

アクセサリ 応 用 注意事項 保 守 製品一覧表

WO71

FR51A

MS99

MS99S

EMD8A

EMT1H

EMT6

EMP5A

HWS15A

EMRT1

EMD7

EMT1

EMTGP1

アクセサリ 応 用 保 守

WO81

製品一覧表 注意事項

WO71

V

垂直

H

水平

S

その他

D

Pa

E

kPa 目盛最大値

N

表面形/パネル丸形共通 回転口金付

R

パネル角形 回転口金付

FS

表面形 VT口金・置針付

PS

パネル角形 VT口金・置針付

N

1000

D

(例) 取付姿勢 単  位 レ ン ジ 外 形

製品コード

W O 7 1

圧力レンジコード

・マノスターゲージとして最も薄い厚さ

29

.

2

㎜を実現

・薄型設計、回転口金標準装備でスマート配管

・差圧予定値・限界値の指標設定に便利な置針を標準装備

・様々な配管接続が可能

・高圧側および低圧側の口金を入れ替えるだけで極性勝手の変更が可能 ※側面配管のみ

〈主な利用分野〉 ・一般工場管理設備 ・集塵機負圧・空調機器差圧 ・フィルタ圧損管理 ・精密機械製造ライン ・ビル空調管理設備 〈用途〉 ・エアフィルタ目詰まり検出 ・クリーンルーム室圧計測 ・バグフィルタ目詰まり計測 ・通風・排気装置の動圧計測

NEW

フラットタイプ微差圧計 N形・R形

小型微差圧計 FS形・PS形

RoHS

WO71N形

(表面形/パネル丸形、回転口金付)

WO71FS形

(表面形、VT口金・置針付)

WO71R形

(パネル角形、回転口金付)

WO71PS形

(パネル角形、VT口金・置針付)

マノスターゲージ

WO71

(2)

WO81

WO71

FR51A

MS99

MS99S

EMD8A

EMT1H

EMT6

EMP5A

HWS15A

EMRT1

EMD7

EMT1

EMTGP1

アクセサリ 応 用 注意事項 保 守 製品一覧表

WO71

FR51A

MS99

MS99S

EMD8A

EMT1H

EMT6

EMP5A

HWS15A

EMRT1

EMD7

EMT1

EMTGP1

アクセサリ 応 用 保 守

WO81

製品一覧表 注意事項

WO71

仕様

(注)フルスパンにおける精度(p.

105

参照) ◆使用環境につきましてはp.

102

をご参照ください。

取付姿勢と範囲

表面形/パネル丸形共通 回転口金付 パネル角形 回転口金付 表面形 VT口金・置針付 パネル角形 VT口金・置針付

WO

71

N

WO

71

R

WO

71

FS

WO

71

PS

圧 力 測 定 方 式 受 圧 エ レ メ ン ト 測 定 ガ ス 体 目 盛 表 示 角 使 用 周 囲 温 度 使 用 周 囲 湿 度 計 器 本 体 耐 圧 力 Pa、kPa 差圧式 ダイヤフラム 空気および非腐食性ガス(液体は不可) 約70° -10~+50℃(ただし氷結しないこと) 90%RH以下(ただし結露しないこと) 50kPa(p.102参照) ポリカーボネートおよびポリアミド 5~10Hz 振幅10㎜、 10~50Hz 加速度39m/s23軸方向各2h) 100m/s2 (3軸方向各6回) N形, R形  ・ビニル管またはゴム管(内径4)   樹脂製ビニル管用回転口金(本体装着済)   (本体側:M5 めねじ 深さ4) FS形, PS形  ・ビニル管またはゴム管(内径6)   樹脂製ビニル管用口金(本体装着済)  ・金属管(外径6±0.1)   別売の金属管用口金が必要  ・硬質チューブ(外径6×内径4)   別売の金属管用口金とインナースリーブセット (p.95参照)、またはプッシュイン継手が必要 N形, R形 変更不可 高圧側「H」、低圧側「L」のマークにて計器本体に表示 FS形, PS形  変更可(側面配管のみ)  高圧側 赤色、低圧側 青色で識別 N形 本体 約130g、取付板 約40g R形 約150g FS形 約200g PS形 約180g N形 取付板(本体装着済)、 取付ねじセット、カス タムシール R形 取付ナットセット、カスタムシール FS形 取付板(本体装着済)、カスタムシール PS形 取付ナットセット、カスタムシール 圧 力 レ ン ジ コ ー ド 圧力レンジ ※全レンジご注文時に取付姿勢 ご指定が必要です 精度(注) (23℃において) 受圧エレメント材質 受圧エレメント耐圧力(p.102参照) 100 D 0 ~ 100 Pa  水平 or 垂直 ±2.5%FS シリコーンゴム 20kPa 200 D 300 D 500 D 1000 D 2 E 3 E 5 E 0 ~ 200 Pa 0 ~ 300 Pa 0 ~ 500 Pa 0 ~ 1000 Pa 0 ~ 2 kPa 0 ~ 3 kPa 0 ~ 5 kPa 水平 or 垂直 or その他 垂直面 水平面 10 ° 10 ° 0° 180° 90° 水平   そ の他     垂直     その 10° 10°  使 用不 可       使用 不 水平面 0° 180° 90° 垂直面 垂直 3°3° 3° 3° 水平 水平 0° 180° 90° 6° 6° 6° 6°  そ の他           その 他 水平面 垂直面 垂直

全レンジご注文時にご指定が必要です。

左記以外の全レンジ 0~100Pa 0~200Pa

マノスターゲージ

WO71

(3)

WO81

WO71

FR51A

MS99

MS99S

EMD8A

EMT1H

EMT6

EMP5A

HWS15A

EMRT1

EMD7

EMT1

EMTGP1

アクセサリ 応 用 注意事項 保 守 製品一覧表

WO71

FR51A

MS99

MS99S

EMD8A

EMT1H

EMT6

EMP5A

HWS15A

EMRT1

EMD7

EMT1

EMTGP1

アクセサリ 応 用 保 守

WO81

製品一覧表 注意事項

WO71N形

外形寸法図

取付方法

φ87±0 .3

パネルカット

最大パネル厚5㎜ M4ねじ M4 付属のねじセットを使用

TOP

BOTTOM

取付板 φ 91 29.2 100 10 114 6.2 7 3.2 70 2×M4貫通 零点設定器 高圧側 回転口金 低圧側回転口金 H L φ4.5

パネル埋込取付

<取付板の脱着方法> ツメが本体に引っかかる構造となっています。 マイナスドライバ等を右図の凹部に挿入し、取付板を浮かせながら 下に押し下げて取り外します。 取り付けは、本体にツメを合わせてはめ込み、取付板を上に押し上げます。 2×φ4 または2×M3 100 ± 0. 3

パネルカット

M3ねじ (パネルに穴あけの場合) M3ナット (パネルにM3めねじの場合) ナット不要 M4めねじ 貫通して使用 付属のねじセットを使用

壁表面取付

取付板にねじをねじ込み、 パネルに押し当てて本体を固定します。 TOP BOTTOM H ツメ

マノスターゲージ

WO71

(4)

WO81

WO71

FR51A

MS99

MS99S

EMD8A

EMT1H

EMT6

EMP5A

HWS15A

EMRT1

EMD7

EMT1

EMTGP1

アクセサリ 応 用 注意事項 保 守 製品一覧表

WO71

FR51A

MS99

MS99S

EMD8A

EMT1H

EMT6

EMP5A

HWS15A

EMRT1

EMD7

EMT1

EMTGP1

アクセサリ 応 用 保 守

WO81

製品一覧表 注意事項

WO71R形

外形寸法図

取付方法

75 92 75 92 10.3 4×M3ねじ

パネルカット

75±0.3 75 ± 0. 3 φ87±0 .3 4×φ4 29 6 7 70 高圧側 回転口金 低圧側 回転口金 H L φ4.5 零点設定器 注意 ・ねじおよびナットは0.8N・mの力で締め付けてください。 ・規定値を超える締め付けは、計器本体が破損しますのでご注意ください。

付属のナットセットを使用 最大パネル厚5㎜ M3ナット ばね座金 平座金 パネル前面より本体を挿入し、 付属のナットセットで本体を固定します。

マノスターゲージ

WO71

(5)

WO81

WO71

FR51A

MS99

MS99S

EMD8A

EMT1H

EMT6

EMP5A

HWS15A

EMRT1

EMD7

EMT1

EMTGP1

アクセサリ 応 用 注意事項 保 守 製品一覧表

WO71

FR51A

MS99

MS99S

EMD8A

EMT1H

EMT6

EMP5A

HWS15A

EMRT1

EMD7

EMT1

EMTGP1

アクセサリ 応 用 保 守

WO81

製品一覧表 注意事項

WO71FS形

取付方法

外形寸法図

口金背面取付

120 ° 120 ° φ95±0.3 3×φ5 または3×M4 32 .5 2×φ18

パネルカット

φ 6± 0. 1 適合配管径 (31) 背面配管アダプタ 対辺14 対辺12 封止栓 対辺14 封止栓 16 φ 7 120 ° 120 ° φ95±0.3 3×φ5 または3×M4 32 .5 55 2× R9

パネルカット

背面配管アダプタ φ7 対辺14 27 封止栓 (パネルに穴あけの場合) M4ナット (パネルにM4めねじの場合) ナット不要 M4ねじ

口金側面取付

120 ° 封止栓 封止栓 120 ° 83 32 .5 対辺14 120 ° 120 ° φ95±0.3 3×φ5 または3×M4

パネルカット

φ 7 119 φ95 φ105 3×φ5 零点設定器 高圧側 低圧側 指針(黒) 置針設定器 置針(赤) 43.5 15 φ 91 10 2

VT口金(ビニル管用)

123 110 対辺14 φ7 (132) 対辺14 対辺12 φ 6± 0. 1 適合配管径

VT口金(ビニル管用) MT口金(金属管用)

VR口金(ビニル管用回転式)

MT口金(金属管用)

VR口金(ビニル管用回転式)

※取付ねじセットは  付属しておりません。

マノスターゲージ

WO71

(6)

WO81

WO71

FR51A

MS99

MS99S

EMD8A

EMT1H

EMT6

EMP5A

HWS15A

EMRT1

EMD7

EMT1

EMTGP1

アクセサリ 応 用 注意事項 保 守 製品一覧表

WO71

FR51A

MS99

MS99S

EMD8A

EMT1H

EMT6

EMP5A

HWS15A

EMRT1

EMD7

EMT1

EMTGP1

アクセサリ 応 用 保 守

WO81

製品一覧表 注意事項

WO71PS形

外形寸法図

取付方法

φ 6± 0. 1 適合配管径 対辺14対辺12 (50) 封止栓 46 39 対辺14 封止栓 φ7

パネルカット

83 75±0.3 75 ± 0. 3 φ87±0 .3 4×φ4 59.4 10.3 2 29.1 φ 7 32 .5 高圧側 4×M3ねじ 低圧側 封止栓 16.3 対辺14 75 92 75 92 零点設定器 指針(黒) 置針設定器 置針(赤) 注意 ・ねじおよびナットは0.8N・mの力で締め付けてください。 ・規定値を超える締め付けは、計器本体が破損しますのでご注意ください。

付属のナットセット を使用 最大パネル厚5㎜ 封止栓

MT口金(金属管用)

VR口金(ビニル管用回転式)

パネル前面より本体を挿入し、 付属のナットセットで本体を固定します。

VT口金(ビニル管用)

マノスターゲージ

WO71

(7)

WO81

WO71

FR51A

MS99

MS99S

EMD8A

EMT1H

EMT6

EMP5A

HWS15A

EMRT1

EMD7

EMT1

EMTGP1

アクセサリ 応 用 注意事項 保 守 製品一覧表

WO71

FR51A

MS99

MS99S

EMD8A

EMT1H

EMT6

EMP5A

HWS15A

EMRT1

EMD7

EMT1

EMTGP1

アクセサリ 応 用 保 守

WO81

製品一覧表 注意事項

WO71 目盛一覧

構造概要

WO71 専用アクセサリ

RoHS

Pa

300 200 100 0

Pa

400 300 200 100 0 500

Pa

1000 800 600 400 200 0

Pa

Pa

80 60 40 20 0 100 150 100 50 0 200 1.5 1 0.5 0 2

kPa

kPa

3 2 1 0

kPa

4 3 2 1 0 5 圧力レンジ 最小目盛

0 ~ 2 kPa 0.1 kPa 圧力レンジ0 ~ 3 kPa 最小目盛0.1 kPa 圧力レンジ0 ~ 5 kPa 最小目盛0.25 kPa

圧力レンジ 最小目盛 0 ~ 100 Pa 5 Pa 圧力レンジ 最小目盛 0 ~ 300 Pa 10 Pa 圧力レンジ 最小目盛 0 ~ 500 Pa 25 Pa 圧力レンジ 最小目盛 0 ~ 1000 Pa 50 Pa 圧力レンジ 最小目盛 0 ~ 200 Pa 10 Pa 低圧側口金 高圧側口金 5 2 4 6 3 7 5 2 7 4 6 1 3 計器本体の取り付け に使用します。 チューブ取付部が回転するエルボとなっています。 内径

4

のビニル管またはゴム管を接続できます。計器 本体購入時にはすでに装着されています。 計器本体に貼り付けて色分目盛や差圧予定値・限界値の 指標として自由にご使用いただけます。

取付板

VR口金

カスタムシール

(補用品) (補用品) (補用品) 品 番 材 質 ADPL71 鋼 品 番 材 質 KGA71VR ポリカーボネート・アルミ 品 番 材 質 SEAL︲WO71 ポリエステルフィルム 番号 名   称 1 透明カバー 2 ハウジング 3 グリル 4 目盛板 5 ダイヤフラム 6 指針 7 零点設定器

(カスタマイズ例)

N形、R形専用 N形専用 ニップル Oリング (id7,wd1) グランド (対辺7) 注意 ・高圧側、低圧側の極性はありません。 ・Oリング(2個)は脱落する構造のため口金取り 外し時の紛失にご注意ください。

マノスターゲージ

WO71

(8)

WO81

WO71

FR51A

MS99

MS99S

EMD8A

EMT1H

EMT6

EMP5A

HWS15A

EMRT1

EMD7

EMT1

EMTGP1

アクセサリ 応 用 注意事項 保 守 製品一覧表

WO71

FR51A

MS99

MS99S

EMD8A

EMT1H

EMT6

EMP5A

HWS15A

EMRT1

EMD7

EMT1

EMTGP1

アクセサリ 応 用 保 守

WO81

製品一覧表 注意事項

WO71

FS形、PS形用アクセサリ

RoHS チューブ取付部がプッシュイン継手となっています。配管は別売チューブ (p.

96

参照)またはJISB

8381

1

適合チューブを使用してください。(接続 可能チューブ外径

6

) チューブ取付部が回転式エルボプッシュイン継手となっています。配管は PT口金と同じです。(接続可能チューブ外径

6

) 銅管、アルミ管等の外径

6

±

0

1

の金属管を接続できます。ただし、 ステンレス鋼管にはMTW口金を使用してください。 プラスチック管(外径

6

×内径

4

)を接続する場合には黄銅製のスリー ブを外し、別売の樹脂製インナースリーブセット(XIN

6

×

4

p.

95

参照) を使用してください。 チューブ取付部が回転するエルボとなっています。配管材はMT口金 と同じです。 プラスチック管(外径

6

×内径

4

)を接続する場合には黄銅製のスリー ブを外し、別売の樹脂製インナースリーブセット(XIN

6

×

4

p.

95

参照) を使用してください。 WO

71

FS形においてMT口金を背面で配置する場合は、配管接続 時、口金に相スパナを掛けるためにスペーサとして必要です。また、 VR口金・MR口金(MTW口金は除く)を背面で配置する場合も口 金とパネルの干渉を避けるために必要です。 R

1

/

8

の継手を接続する場合は、R

1

/

8

口金アダプタを使用してください。 外径

6

±

0

1

のステンレス鋼管を接続する場合に使用します。 R

1

/

8

の継手が接続できます。 ※背面配管用アダプタとは仕様が異なります。 計器本体購入時にはすでに装着されています。

MT口金

PR口金

MR口金

背面配管用アダプタ

MTW口金

R1/8口金アダプタ

封止栓

PT口金

(FS形背面配管専用) 高圧側 高圧側 高圧側 高圧側 高圧側 高圧側 高圧側 低圧側 低圧側 低圧側 低圧側 低圧側 低圧側 低圧側 (FS形背面配管専用) (補用品) 品 番 材 質 KGA81PT︲H PBT・黄銅 品 番 材 質 KGA81MT︲H 黄銅 品 番 材 質 KGA81MTW︲H︲S ステンレス鋼 品 番 材 質 KGA81R1/8AD︲H 黄銅 品 番 材 質 KGA81PR︲H PBT・黄銅 品 番 材 質 KGA81MR︲H 黄銅 品 番 材 質 KGA81FBA︲H 黄銅 品 番 材 質 KGA81PT︲L PBT・黄銅 品 番 材 質 KGA81MT︲L 黄銅 品 番 材 質 KGA81MTW︲L︲S ステンレス鋼 品 番 材 質 KGA81R1/8AD︲L 黄銅 品 番 材 質 KGA81PR︲L PBT・黄銅 品 番 材 質 KGA81MR︲L 黄銅 品 番 材 質 KGA81FBA︲L 黄銅 品 番 材 質 KGA71PLG ポリプロピレン チューブ取付部が回転するエルボとなっています。 内径

6

のビニル管またはゴム管を接続できます。 内径

6

のビニル管またはゴム管を接続できます。 計器本体購入時にはすでに装着されています。

VR口金

VT口金

高圧側 (補用品) 低圧側 (補用品) 高圧側 低圧側 品 番 材 質

KGA81VT︲H︲P ポリプロピレン KGA品 番81VT︲L︲P ポリプロピレン材 質 KGA品 番81VR︲H 材 質黄銅 KGA品 番81VR︲L 材 質黄銅
