PC にソフトをインストールすることによって OpenVPN でセキュア SAMBA へ接続することができます注意 OpenVPN 接続は仮想 IP を使用しますローカル環境にて IP 設定が被らない事をご確認下さい万が一仮想 IP とローカル環境 IP が被るとローカル環境内接続が行えなくな

(1)

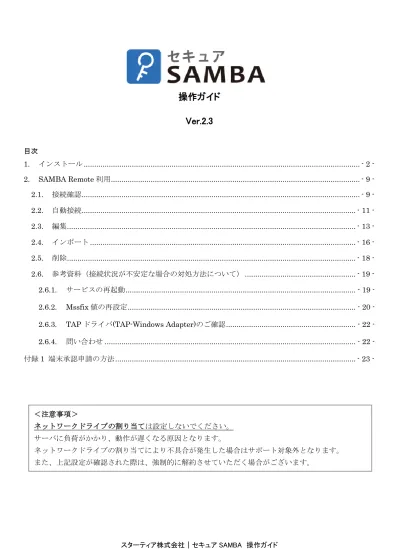

操作ガイド

Ver.2.3

目次 1. インストール ... - 2 - 2. SAMBA Remote 利用 ... - 9 - 2.1. 接続確認 ... - 9 - 2.2. 自動接続 ... - 11 - 2.3. 編集 ... - 13 - 2.4. インポート ... - 16 - 2.5. 削除 ... - 18 - 2.6. 参考資料（接続状況が不安定な場合の対処方法について） ... - 19 - 2.6.1. サービスの再起動 ... - 19 - 2.6.2. Mssfix 値の再設定 ... - 20 -

2.6.3. TAP ドライバ(TAP-Windows Adapter)のご確認 ... - 22 -

2.6.4. 問い合わせ ... - 22 -

付録1 端末承認申請の方法 ... - 23 -

＜注意事項＞

ネットワークドライブの割り当ては設定しないでください。サーバに負荷がかかり、動作が遅くなる原因となります。

(2)

スターティア株式会社｜セキュア SAMBA 操作ガイド - 2 - PC にソフトをインストールすることによって、OpenVPN でセキュア SAMBA へ接続することができます。【注意】OpenVPN 接続は仮想 IP を使用します。ローカル環境にて IP 設定が被らない事をご確認下さい。万が一仮想 IP とローカル環境 IP が被るとローカル環境内接続が行えなくなります。 P プラン・・・「10.61.0.128 ～ 254」、S プラン・・・「10.7X.0.128 ～ 254」（X は 0～9 で振り分けられた値） ① セキュア SAMBA の URL にアクセスし、ログインを行います。 https://xxｘｘx.securesamba.com/sambaweb/ ※「xxxxx」部分は会社様によって異なります。 ② 「Windows 版ダウンロード」ボタンをクリックします。

1. インストール

ｘｘｘｘｘ

(3)

③ ファイルを任意の場所に保存します。

④ 保存した zip ファイルを開き、フォルダ画面左上の「すべて展開」をクリックして解凍します。

(4)

スターティア株式会社｜セキュア SAMBA 操作ガイド - 4 -

⑤ フォルダーの解凍確認画面が出てくるので、解凍フォルダの保存先を確認して「展開」ボタンをクリックします。

(5)

⑦ セットアップ画面が開くので、「次へ」ボタンをクリックします。

(6)

スターティア株式会社｜セキュア SAMBA 操作ガイド - 6 - ⑨ プログラムの設定を確認し、「次へ」ボタンをクリックします。 ⑩ 「次へ」ボタンをクリックします。以下を作成する場合には、それぞれにチェックをつけます。  デスクトップ上にアイコンを作成する  クイック起動アイコンを作成する

(7)

⑪ インストール先を指定し、「インストール」ボタンをクリックします。

※SAMBA Remote を利用する為には、「.NetFramwork4.0」がインストールされている必要があります。インストールしていない場合は、インストールが実行されます。

(8)

⑫ 「完了」ボタンをクリックします。

(9)

2.1. 接続確認 ① アプリケーションの「SAMBA Remote」を開きます。「プロファイル名称」が正しいことを確認し、パスワードを入力し「接続」ボタンをクリックします。 ② 以下のような画面が表示され、接続を開始します。 ※「ログ」をクリックすると、ログの内容をテキスト等に貼り付けることができます。 ※「切断」をクリックすると SAMBA Remote を切断します。

2. SAMBA Remote 利用

ｘｘｘｘｘ xx.xx.x.x

(10)

スターティア株式会社｜セキュア SAMBA 操作ガイド - 10 - ③ 接続されると、右下のタスクバーの通知領域に「VPN 接続情報」が表示され、セキュア SAMBA のアイコンが青くなります。 ④ 「スタート」をクリックして検索画面より「VPN サーバ仮想 IP アドレス(\\10.XX.XX.XX)」を入力し、接続できることを確認します。 <Windows7 の場合> <Windows10 の場合> ※「VPN サーバ仮想 IP アドレス」については管理者に確認してください。 tanaka_t

(11)

⑤ 接続出来ていれば、フォルダが表示されサーバーへのアクセスが完了となります。権限を与えられているフォルダが表示されることを確認します。 ※フォルダ権限設定後、第 1 階層については最大 60 秒、第 2 階層以降については即時反映されます。 2.2. 自動接続自動接続は PC 起動時に、SAMBA Remote を自動で接続させる機能です。 OS 起動時にアプリケーションを起動し、選択した接続先へ自動接続を行うことができます。 ※レジューム機能（何らかの理由で接続を中断された場合の自動再接続）はございません。 ① SAMBA Remote を起動したら、「プロファイル編集」ボタンをクリックします。 xx.xx.x.x xx.xx.x.x

(12)

スターティア株式会社｜セキュア SAMBA 操作ガイド - 12 - ② 自動接続するプロファイルを選択し、「編集」ボタンをクリックします。 ③ 「パスワード」と「自動接続遅延」を入力して「保存」をクリックします。 ※PC が起動するまで時間を要する場合は、「自動接続遅延」で起動時間以上の秒数を設定して、「保存」をクリックしてください。ｘｘｘｘｘｘｘｘｘｘｘｘｘｘｘｘｘｘｘｘ xx.xx.x.x ｘｘｘｘｘ.

(13)

④ 自動接続するプロファイルの「自動接続」にチェックを入れます。 ⑤ 「OK」ボタンをクリックします。 2.3. 編集プロファイルやプロキシの設定を行います。 ① 「プロファイル編集」ボタンをクリックします。ｘｘｘｘｘｘｘｘｘｘｘｘｘｘｘｘｘｘｘｘ

(14)

スターティア株式会社｜セキュア SAMBA 操作ガイド - 14 - ② 対象のプロファイルを選択した状態で「編集」ボタンをクリックします。 ③ プロファイル情報を編集し、「保存」ボタンをクリックします。 ■「基本情報」タブ No 項目説明入力制限 1 プロファイル名称複数のプロファイルを識別するための名称になります。 - 2 ユーザ名称ユーザ ID を表示します。 - 3 パスワード SAMBA Remote を起動した際、パスワードの入力を省略したい場合入力します。管理画面で設定したパスワードと同じもの 4 VPN サーバ IP アドレス VPN 接続後の LAN 上のセキュア SAMBA サーバの IP アドレスを表示します。 - ｘｘｘｘｘｘｘｘｘｘｘｘｘｘｘｘｘｘｘｘｘｘｘｘｘ xx.xx.x.x

(15)

No 項目説明入力制限 5 サーバ名称セキュア SAMBA サーバのホスト名 (例:sambays.digitalink.ne.jp)を表示します。 - 6 OpenVPN ポート VPN 接続に使用するポートを表示します。 - 7 Protocol UDP、TCP 8 Expansion - - 9 Mssfix の値を下げる。 Mssfix を利用するかどうかを設定します。チェックボックス 10 Mssfix Mssfix 設定値を表示します。 Mssfix 利用チェックボックスが On の場合のみ編集できます。 - 11 認証設定 - - 12 CA 証明証 CA 認証を最初の 5 文字まで表示します。 - 13 Active Directory - - 14 サービスを利用する。 Active Directory を利用する場合チェックします。チェックボックス 15 ドメインドメイン名を表示します。 - 16 自動接続遅延自動接続設定をしている場合、PC 立ち上がりから何秒後にセキュア SAMBA に接続するかを設定します。 - ■「プロキシ」タブ

(16)

スターティア株式会社｜セキュア SAMBA 操作ガイド - 16 - No 項目説明入力制限 1 プロキシ設定 IE と同じで良い場合は「IE と同じ設定」を選択、手動で設定する場合は「マニュアル」を選択してください。なし、IE と同じ設定、マニュアル 2 マニュアル設定手動で設定する場合、以下を設定してください。  IP アドレス  ポート - 3 認証設定会社様ごとに合わせて認証設定を行ってください。なし、ベーシック認証、ダイジェスト認証、NTLM 認証 4 プロキシユーザ設定プロキシユーザの設定がある場合、以下を設定してください。  ユーザ名称  パスワード - 2.4. インポート一度 SAMBA Remote をインストールしている場合も、プロファイルの登録は管理画面からダウンロードしたプロファイル情報ファイルのインポートによって行います。 ※SAMBA Remote をインストールした場合には、対象のプロファイル情報が反映されます。 ① 「インポート」ボタンをクリックします。ｘｘｘｘｘｘｘｘｘｘｘｘｘｘｘｘｘｘｘｘ

(17)

② ダウンロードした「setup_win」フォルダを指定して「OK」ボタンをクリックします。 ③ 「インポートが完了しました。」とメッセージが表示されるので「OK」ボタンをクリックします。 ④ 指定したプロファイルが追加されます。ｘｘｘｘｘ. ｘｘｘｘｘ. ｘｘｘｘｘ.

(18)

スターティア株式会社｜セキュア SAMBA 操作ガイド - 18 - 2.5. 削除 ① 削除したいプロファイルを選択した状態で「削除」ボタンをクリックします。 ② 確認画面が表示されるので「OK」ボタンをクリックします。 ※「キャンセル」ボタンをクリックすると削除せずに前の画面に戻ります。 ③ 対象のプロファイルが削除されます。ｘｘｘｘｘ. ｘｘｘｘｘ. ｘｘｘｘｘ. ｘｘｘｘｘ. ｘｘｘｘｘ. ｘｘｘｘｘｘｘｘｘｘｘｘｘｘｘｘｘｘｘｘ

(19)

2.6. 参考資料（接続状況が不安定な場合の対処方法について）セキュア SAMBA への接続が不安定な場合、以下のいずれかの方法を実施する事により、改善される可能性がございます。 2.6.1. サービスの再起動 ※セキュア SAMBA を使用する為のサービスを再起動する事で接続状況が改善される可能性がございます。実施する場合、サーバーとの接続が一旦切断されますのでご注意ください。その際は、再度接続してご利用ください。 ① 管理画面から「サーバー管理」を選択し、「サービス監視」をクリックします。 ② 「SAMBA サービス」を選択し、再起動します。 ③ 「OpenVPN サービス」を選択し、再起動します。

(20)

2.6.2. Mssfix 値の再設定

※ご利用いただいている回線環境により、VPN の設定で使用する MTU の値に影響がございます。よって、現在設定いただいている Mssfix 値が適切な値でない可能性がございます。

SAMBA Remote のデフォルトの設定（Mssfix の値）を調整して頂くことで改善する場合がございます。

① SAMBA Remote を起動し、「プロファイル編集」を選択します。 ② 対象のプロファイルを選択し、「編集」を選択します。ｘｘｘｘｘｘｘｘｘｘｘｘｘｘｘｘｘｘｘｘ

(21)

③ 「Expansion」項目から「Mssfix の値を下げる。」にチェックをいれます。 ④ 「Mssfix」の値を下げます。（値は、10 ずつ下げる事を推奨します。） ※初期値は、1300 となります。 xx.xx.xx.xx ｘｘｘｘｘ. xx.xx.xx.xx ｘｘｘｘｘ.

(22)

⑤ 「保存」を選択し、プロファイル情報を保存します。

2.6.3. TAP ドライバ(TAP-Windows Adapter)のご確認

※SAMBA Remote を接続するために必要な TAP ドライバが Windows の挙動に関連して正常に動作していない可能性がございます。 ① 有効化の確認を行います。コントロールパネル → ネットワークと共有センター → アダプターの設定の変更から、「TAP-Windows Adapter V9」を確認し有効となっているかを確認します。 ② ※無効の場合「TAP-Windows Adapter V9」上で右クリックし、「有効にする」を選択します。 2.6.4. 問い合わせ上記手順を実施しても、接続状況が改善されない場合は、サポートへお問い合わせください。 xx.xx.xx.xx ｘｘｘｘｘ.

(23)

管理者がサーバー設定で「個体識別番号認証」を「使用する」に設定している場合、利用者はサービスを使用するにあたり、端末承認申請を管理者に提出し承認を得る必要があります。

※Google chrome、FireFox、バージョン 12 以降の safari での Java サポートが終了したため、

ブラウザでの端末認証は、Internet Explorer、safari(※ただし、バージョン 11 まで)のみの対応となっております。

① セキュア SAMBA ログイン画面より、ユーザー名とパスワードを入力後、「端末申請」のボタンをクリックしてください。

② 端末申請の画面が表示されたら、必要事項を記入の上、申請ボタンをクリックしてください。

付録 1 端末承認申請の方法

(24)

③ 確認メッセージが表示されますので、OK をクリックしてください。

(25)

⑤ 申請者のメールアドレス宛てに下記のようなメールが送信されます。

⑥ 管理者が申請内容を確認し承認すると、メールアドレス宛てに以下のようなメールが送信されます。
