2. CCS のインストール 3. TivaWare のダウンロード 4. TivaWare のインストール 5. USB ドライバのインストール
下記 URL をウェブブラウザで開き,CCS のインストーラをダウンロードしてください。
Web Installer 版と Off-line Installer 版はダウンロード手順が違うだけで,インストールされる CCS は同じです。 Web Installer 版 :選択したパッケージのみをインストール途中でその都度ダウンロード Off-line Installer 版:すべてのパッケージをダウンロードしてからインストール ダウンロードには,TI アカウントが必要となります。 TI アカウントをお持ちでない場合は,WEB ページのガイドに従ってご登録お願いします。

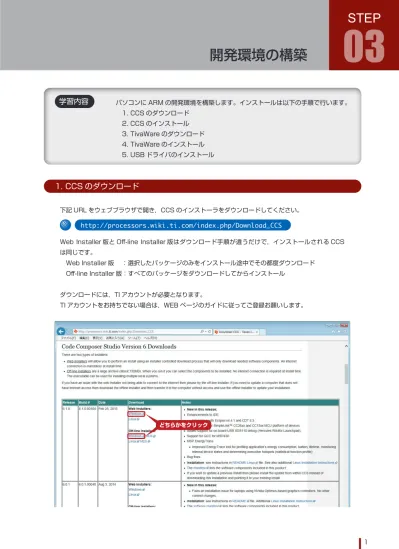

1. CCS のダウンロード
どちらかをクリックhttp://processors.wiki.ti.com/index.php/Download_CCS
解凍してできたフォルダ内の「ccs_setup_6.1.0.00104.exe」を ダブルクリックして起動します。
2. CCS のインストール
拡張子 .exe はお使いのパソコンの設定により表示されない場合があります。 また,バージョンナンバー 6.1.0.00104 は 2015 年6月現在のもので随時更新されます。 2 「ユーザーアカウント制御」ダイアログが表示される場合は, 「はい」をクリックして進めます。 インストールをしている最中はアンチウイルスソフトのリ アルタイムファイルスキャニングを止めておくよう推奨す るウィンドウが表示されます。お使いのアンチウイルスソ フトのリアルタイムファイルスキャニングを一時停止し, 「はい」をクリックして進めます。 CCS をインストールする前に,パソコンのアカウントは,必ず「管理者」にしてください。 ダウンロードファイルしたファイル「ccs_setup_6.1.0.00104.zip」を解凍してください。 ファイルを右クリックして「すべて展開」で解凍できます。 1 ログイン中のアカウントの個人用フォルダ(C:\Users\ ログイン名)に全角や半角カタカナ などが含まれているとインストールが完了しません。新規で半角英数字名のローカルアカウン トを作成するなどしてご対応ください。 ccs_setup_6.1.0.00104.exe があるフルパス名に全角文字が含まれていると,インストール できません。 3 403
次のページへ ■ インストール先の選択 特に問題がなければデフォルト(「c:\ti」)のまま「Next」 をクリックして次に進みます。 ■ プロセッサの選択 インストールする製品の選択画面が表示されます。「32-bit ARM MCUs」の中の,「Tiva C Series Support」と「TI ARM Compiler」を選択し,「Next」をクリックして次に 進みます。 インストール先のフルパス名に全角文字が含ま れていると CCS は起動できません。 インストール先を変更する場合は全角文字が含 まれないようご注意ください。 クして次に進みます。 6 7
03
■ Windows セキュリティの重要な警告 インストール途中で右図のような警告が何度か表示される 場合は,「アクセスを許可する」をクリックしてインストー ルを続行してください。 ■ エミュレータの選択 デフォルトのまま「Next」をクリックして次に進みます。 ■ アドオンの選択 デフォルトのまま「Finish」を押し,インストールを開始 します。 インストールに必要な HD 空き容量は約 1025MB です。 8 9 10 次のページへ■ インストール完了 インストールが完了すると,完了画面が表示され, ・CSS をすぐに起動するか ・デスクトップにショートカットを作るか ・スタートメニューにショートカットを作るか の項目が表示されます。 お好みの項目にチェックを入れて「Finish」をクリックし てください。
CCS のアンインストール方法
1. 「コントロール パネル」の「プログラムのアンインストール」を起動します。2. 「Code Composer Studio 6.1.0」を選択して「アンインストールと変更」をクリックし,指示に従っ て操作すればアンインストール完了です。
コントロールパネルに「Code Composer Studio 6.1.0」が表示されない場合は,C:\ti\ccsv6 ディレ クトリにある「uninstall_ccs.exe」を実行すれば,アンインストールできます。
12
「Create Desktop Shortcut」にチェックしておくと, 右のようなショートカットアイコンがデスクトップに作成 されます。
03
下記 URL をウェブブラウザで開き,TivaWare のインストーラをダウンロードしてください。 ダウンロードには,TI アカウントが必要となります。 TI アカウントをお持ちでない場合は,WEB ページのガイドに従ってご登録お願いします。3. TivaWare のダウンロード
クリック クリックhttp://www.tij.co.jp/tool/jp/sw-tm4c
ダウンロードファイルしたファイル「SW-EK-TM4C123GXL-2.1.1.71.exe」をダブ ルクリックして起動します。 「ユーザーアカウント制御」ダイアログが表示される場合は, 「はい」をクリックして進めます。 右のようなセットアップウィンドウが表示されますので, 「Next」をクリックして進めます。 ■ ライセンス確認 ライセンス確認できれば,「Next」をクリックして次に進 みます。 2 1 3 4 拡張子 .exe はお使いのパソコンの設定により表示されない場合があり ます。バージョンナンバー「2.1.1.71」は随時更新されます。
■ 選択項目の確認 特に問題がなければデフォルト(「C:\ti\TivaWare_C_ Series-2.1.0.12573」)のまま「Next」をクリックして 次に進みます。 ■ インストール確認 インストールディレクトリに古いバージョンの TivaWare があると,上書きされるので 「Install」をクリックしてインストールを開始します。 ■ ライセンス同意確認
ライセンスに同意できれば「I accept the terms of the license agreement」にチェックを入れ,「Next」をクリッ クして次に進みます。 インストール先のフルパス名に全角文字が含ま れていると CCS から正しく参照できません。 インストール先を変更する場合は全角文字が含 まれないようご注意ください。 6 5 7 8 ■ インストール中 進捗バーが 100% になるまで待ちます。
03
TivaWare のアンインストール方法
エクスプローラで, インストールされた C:\ti\ ディレクトリの「TivaWare_C_Series-2.1.1.71」フォ ルダを削除すればアンインストール完了です。
03
5. USB ドライバのインストール
マイコンボードの電源切り替えスイッチを[ DEBUG ] 側にして,パソコンとマイコンボードを USB ケーブルで 接続します。 1 デ バ イ ス マ ネ ー ジ ャ ー を 開 き, 右 図 の よ う に「Stellaris Virtual COM Port(COM □)」と表示されていれば USB ド ライバのインストールは完了しています。 □の番号はお使いのパソコンによって異なります。 デバイスマネージャーは,Windows8.1 ではスタートメニュー を右クリックして表示されるメニューの中の「デバイスマネー ジャー」を選択すると開きます。 3 右のようなダイアログが表示され,自動でインストールされ ます。 2 ドライバのインストールに失敗すると,デバイスマネージャー で右図のように表示されます。 この場合は,次ページの手順に沿って,手動でインストールし てください。「コンピュータを参照してドライバーソフトウェアを検索しま す」をクリックします。 ソフトウェアを検索するディレクトリを,「参照」をクリック して C:\ti\ccsv6\ccs_base\emulation\drivers を指定し ます。 指定後,「次へ」をクリックします。 「閉じる」をクリックします。 再度,3 に戻ってデバイスマネージャーで確認してくだ さい。 5 6 7
