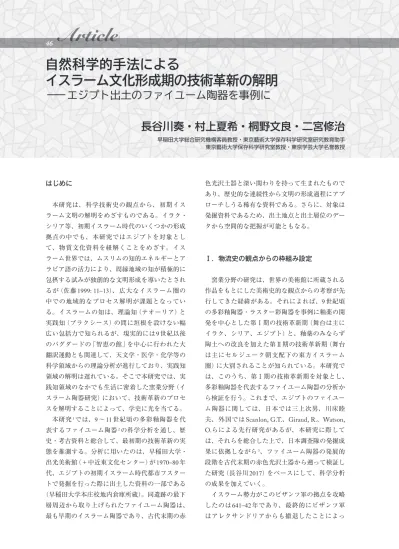

11世紀頃多彩釉陶器代

(1)

46

はじめに

本研究、科学技術史観点、初期

文明解明。・

等、初期時代形成

拠点中、本研究対象

、物質文化資料紐解。

世界、知的

語活力、周縁地域知積極的包摂試独創的文明形成導

（佐藤

1999 : 11 – 13）、広大

圏中地域的解明課題

。知、理論知（）

実践知（）間垣根設幅広包括力知、現実的

9

世紀以後

「智恵館」中心行大翻訳運動関連、天文学・医学・化学等科学領域理論分析進行、実践知領域解明遅。本研究、実践知領域生活密着窯業分野（

陶器研究）、技術革新

解明、学史光当。

本研究¹ 、9〜

11世紀頃多彩釉陶器代

表陶器² 科学分析通、歴史・考古資料総合、最初期技術革新実態推測。分析用、早稲田大学・

出光美術館（＋中近東文化）

1970 – 80

年

代、初期時代都市

発掘行際出土資料一部

（早稲田大学本庄校地内倉庫所蔵）。同遺跡最下

層周辺取上陶器、

最早期陶器、古代末期赤

色光沢土器深関持生

、歴史的連続性文明形成過程稀有資料。、対象発掘資料、出土地点出土層位

空間的把握可能。

Ⅰ．物流史の観点からの枠組み設定

窯業分野研究、世界美術館所蔵作品美術史的観点考察先

行経緯。、9世紀頃

多彩釉陶器・彩陶器事例釉薬開発中心第Ⅰ期技術革新期（舞台主

、、）、釉薬

陶土改良加第Ⅱ期技術革新期（舞台

主朝支配下東方

圏）大別知。本研究

、、第Ⅰ期技術革新期対象、多彩釉陶器代表陶器分析

検証行。、

陶器関、日本三上次男、川床睦夫、外国

Scanlon, G.T.

、

Giraud, R.

、

Watson, O.

先行研究、本研究際

、総合上、日本調査隊発掘成果依拠 ³、陶器発展的段階古代末期赤色光沢土器遡検証

研究（長谷川

2017）

、科学分析成果加。

勢力軍拠点攻略

641 – 42

年、最終的軍

撤退

Article

自然科学的手法による

イスラーム文化形成期の技術革新の解明

ーエジプト出土のファイユーム陶器を事例に

長谷川奏・村上夏希・桐野文良・二宮修治

早稲田大学総合研究機構客員教授・東京藝術大学保存科学研究室研究教育助手東京藝術大学保存科学研究室教授・東京学芸大学名誉教授

(2)

自然科学的手法によるイスラーム文化形成期の技術革新の解明｜長谷川・村上・桐野・二宮

　 47

、帝国支配終焉。

軍指揮官・・

＝、要塞北側・

建設、中心親衛人々配置、南側湖、東側

・至最初期

拠点都市造営 ⁴。最初

期中心、西側、東側

・湖、北側丘、南側

丘囲南北

4 km

、東西1

. 5 km

程度範囲地。、等

同様世界軍営拠点一

、地多人々住都

市 ⁵。750年朝成立

、都市中心北側（

al-‘Askar

）移

動、

868

年派遣

朝、北側

（

al-Qat

⁴

ā’i‘

）移（図1）。間、

、国際商業主軸担、商工業中心地栄。969年北

侵攻派政権朝

成立、北側築、

当初政務行場建設

、商工業立脚繁栄

同様継続。

家島、創建（7世紀中葉）疫病衰亡時期（14世紀半）時代

5

期分類、時代異、（人間移動）（取引商品）動交流圏・

変貌把握（家島

1981）。

中、本項関、第Ⅰ期全盛期位置第Ⅲ期前期（

朝期、時代起大飢饉（1054

年）直前期）。

家島、第Ⅰ期（図2

- 1）

建設時朝成立直前期（867年）

。時代特徴、

戦士異教徒居住区

時期、時期最需要交流圏、

、、

3

地域連結構造時期位置付。当該時期

、征服戦争続初期時代混乱引継

、穀物供給穀物価格安定化重要意味時代、取引商品中、穀物（小麦）、油脂、豆類生活密着

。時代流通路中基幹役割

担、

通称「運河（

Khalīj Am

ī

r al-Mu’minīn

）」

（帝建造運河）

（家島

1980 : 87 – 89）。第Ⅱ期、

朝成立期（868年）朝崩壊期

（朝成立直前期）（969年）

。時代特徴、第Ⅰ期後半期

朝支配期、洋〜湾

優位性持、「運

河」埋。後同水系

利用近代至、最初期重要役割果時期区切

。

第Ⅱ期（図

2 - 2）、

朝混乱受

、地域・・紅海沿岸・

・洋繋国際商業開発

脚光浴時期捉。新

開発、遡、上

紅海沿岸至。

時期穀物以外新重要役割担取引商品、南部運金、

洋運香辛料等諸物産、中国齎陶器（家島

1980 : 89 – 90）。

第Ⅲ期（図

2 - 3）、

朝繁栄期

。家島、朝信奉派、従来派世界軋轢引起

、

朝地中海洋世界広範結

、・往来安全保障、大繁栄点強調 ⁶。時

期、、教徒

教徒異教徒一体、商業活

動展開時期 ⁷。朝

建設、政治中心既大

北側移動、経済

活動中心地、共大繁栄

（家島

1980 : 90 – 91）。

繁

栄、「運河」

(3)

48 　

イスラーム地域研究ジャーナル　Vol.10

二大水系深結考

。港商品輸送

、税徴収重要役割担。

、対面港双方、

運商品上運

商品分担化、

大発展歴史的経緯推測

（

Kubiak 1987 : 118）。

発掘調査発見住居、度

重破壊改築繰返、住

居下部構造（

Dakka

）壁体痕跡貴

重復元資料。出土層

位、建造物営時期堆積推測第Ⅱ層、遺跡廃棄後堆積推測第Ⅰ層大別（図

3）、本

論扱陶器多、赤色光沢土器共、 Ⅱ層下部含

。従、 Ⅱ層下部含遺物、初期時代国際商業

背景織生活文化如実

反映考。

本研究、家島分類活用、物流史観点、陶器編年枠準備（図

4）。

第

1

段階、前身・技法伝統赤色光沢土器中色濃残存時代

想定（正統時代

朝期

642 – 661 , 661 – 750）

（家島区分

1 :

Ⅰ期、区分

2 : a,b）。

第

2

段階、赤色光沢土器深関中最初期多彩釉陶器登場時代（

朝期

750 – 868）想定

（家島区分

1 :

Ⅰ期、区分

2 : c

）。

第

3

段階、経由東洋世界広交流関係中器形釉開発

試登場時期（朝期

朝期

868 – 969）想定

（家島

区分

1 :

Ⅱ期、区分

2 : a–c

）。第

2 , 3

段階技術革新歴史的背景、最初期征服戦争時混乱以後社会整備需要高、

系軍人政権登用端発東洋影響

登場等推測。

第

4

段階、地中海〜洋広域経済圏形成、東方運中国磁器

加、各種陶器（多彩釉・

彩・白濁釉・青釉陶器等）生活文化根付朝時代（969

– 1171）想定

（家島区分

1 :

Ⅲ期）。

、出土赤色光沢土器、時代赤色光沢土器同様、食卓器中心

、成形技法特徴

。口縁単純口縁、

多口縁先端部内側外側折返

、肥厚（図5

- 1 , 5 - 2）。

口縁先端折返、先端撫施

、断面三角形状作出。胴部下半部分底部、強箆削痕残多。、底部胴部下半底部箆削平底仕上（図

5 - 3）、底部縁部分畳付

僅

残、底部内側削施等、

用法（図

5 - 4）、高台作

場

合、粘土紐浅貼付（図

5 - 5）、1 cm

以上高高貼付

（図5

- 6）。

他技法、口縁外面胴部上半部分全体茶色変色例（図

5 - 7）

。装飾最代表的、彩文、

・、飛鉋（）

3

種類

。・、底部見込

部分施環状沈線複合場合多

（図5

- 8）。

赤色光沢土器、殆最下層

（当時生活面構築層）出土、破片取上例多、完形残

図上復元可能僅少、全体像把握、器形

A

〜

C 3

類大別

、陶器関連、以下

3

側面画期織思。

① 出土赤色光沢土器中、前身時代技術伝統群明確見取

。、碗形・皿形多（

Form A 01 – 03 , B 01 – 08）確認

、器形

、整形技法装飾技法前身時代継

承。、期系

(4)

　 49

譜上置鉢形（碗形）、

陶器見

、陶器登場以前段階（生活雑器部分素焼土器構成

時代）推測（図

6）。

② 陶器最初期群登場際最深関器形、

Form 05 , 06

思（図

7）。

時代器形伝統必一致、古

時代赤色光沢土器類似器形群

。当該器形初期時代

理由、

的伝統育地域初期時

代接触推測 ⁸。

③赤色光沢土器的要素混交顕在

化現象。時

代技法伝統濃厚残存段階次様相

捉、小皿、、壺器

形特徴的。9世紀以降古典教時代要素影響関係明瞭

、的伝統大離

、段階、赤色光沢土器陶器双方（図8）（長谷川

2017 : 282 – 322）。

Ⅱ．ファイユーム陶器の基本構成と考古学からの視点

1. 胎土、器形と成形技法

陶器胎土、肉眼観察

以下

3

種大別可能。便宜的

、記号付大別。

胎土R 。焼成後色調色呈。

胎土R/N 近似色

呈、焼弱粒子粗。

（胎土

N

）関連考、

R/N

表記。

胎土C/N 近似白〜黄色呈

、焼弱。粒子粗。

（胎土

N

）関連考、

C/N

表記。

、出土陶器、

1986年発掘報告書刊行

折、以下

初期分類。、「初期

分類」位置付。

Type 1

：単色釉（図

16: 1–4）、多彩釉（図 16: 5–8）

分類。釉色緑色、褐色中心、黄色、黄褐色、濃褐色用

。

Type 2：釉薬不規則流掛

散

掛（図16

: 9 – 12）。釉色

白、青、緑、

用。

Type 3：乳白色地点文、U字文、放射状線文

組合、彩色部分暗紫青緑用。（図16

: 13 – 16）。

Type 4：規則的縞文持群、濃紫・黄・

黄緑色釉色持（図

16 : 17 – 19）。

器形関、①碗形（皿形）、② 鉢形、③小碗（形含）、④壺形、⑤盤形（大皿）、⑥ 他（深鉢、蓋等）大別。以下、大要。

①碗形（皿形）（図9）

・胴部内湾口縁単純引。胴部下方削痕。施釉面内面、

緑釉施（

Type 1）。胴部外面

。赤色光沢土器類似器形。胎土

R

。（図

9 - 1）

・胴部描上方立

上、口縁単純引。胴部下方削痕。施釉面内面、緑釉、

褐釉、黄釉加、見込部分、白色

彩画施（

Type 1）。胴部外面

施、胴部外面上方茶色変色。胎土

R

。（図9

- 2）

・破片資料接合、完形復元。胴部下方胴部外側開、口縁単純引。胴部外面下方削施

、底部平底作。施釉面、内面

、緑釉、茶釉、褐釉施

(5)

50 　

、胴部内面幾何学的図柄描

（

Type 1）。胴部外面

施。胎土

R

。（図9

- 3）

⁹

②鉢形（図

10 , 11）

鉢型

Type 1 - 4

全、胴部下

方伸口縁至

A

胴部内湾丸帯

B

大別

思。

・胴部下方伸口縁至、口縁僅外湾（

A

）。施釉面

内面、茶釉褐釉残、白剝落

部分緑釉施推測

（

Type 1）。胴部外面下方

削施、

外面全体施

。胎土

R

。（図10

- 1）

・胴部下方伸口縁至、口縁単純引（

A

）。施釉面内側外側、透明釉、緑釉、茶緑釉施

（

Type 1）。胴部外面下方

削

、外面全体赤色施

。胎土

R

。（図

10 - 2）

・胴部下方伸口縁至、口縁折返、三角形状肥厚（

A

）。施釉面内面口縁外側、緑釉・褐釉施（

Type 1）。外面下

方削、外面全体赤色

施。赤色光沢土器類似器形

。胎土

R

。（図10

- 3）

・胴部内湾立上、口縁先端僅外湾（

B

）。施釉面胴部内外面施、多彩釉施

内面、緑釉、黄釉、茶釉流

（散）装飾（

Type

2）。胴部内外面白

施

思。胴部内外面撫施

。胎土

R/N

。（図13

- 1）

・胴部内湾立上、口縁先端外湾（

B

内面、緑釉、黄釉、茶釉流（

散）装飾（

Type 2）。胴

部内外面白色施思

。胴部内外面撫施。胎土

R/N

。（図

13 - 2）

B

内面、褐釉、青緑釉、暗紫釉放射状装

飾（

Type 4）。胴部内外面白色

施思。胴部内外

面撫施。胎土

R/N

。（図

13 - 3）

B

内面、白濁白地青緑釉装飾

（

Type 3）。胴部内外面

。胴部内外面撫施。底部貼付高台思。胎土

C/N

。（図13

- 4）

・胴部内湾立上、口縁先端外側方向突出（

B

）。施釉面胴部内面施、白濁白地青緑釉、暗紫釉装飾（

Type 3）。胴部内外

面。胴部内外面

撫施。胎土

R/N

。（図

13 - 5）

・胴部内湾立上、口縁

先端外反（

B

）。施

釉面胴部内面施、白濁白地青緑釉、暗紫釉装飾（

Type 3）。胴部内

外面。胴部内外面

撫施。胎土

R/N

。（図13

- 6）

③小碗（形含）（図12）

・胴部比較的立上、口縁肥厚断面半月形呈。施釉面胴部内外面緑釉施（

Type 1）。胴

部内外面施。

胴部下半部削施。口縁外面、茶色変色。胎土

R

。（図

12 - 1）

・胴部上方立上形呈

、口縁単純引。施釉面胴部内外面青緑釉、黄釉刷毛目状施

（

Type 2）。胴部内外面

施。胴部下半部削施

。胎土

R/N

。（図

12 - 2）

(6)

　 51

・胴部底部内湾立上、口縁単純引。施釉面胴部内面施、白濁下地暗紫釉装飾（

Type

3）。胴部内外面

。胴

部下半部削施、高台作

。胎土

R/N

。（図12

- 3）

④壺形（図

13）

・頸部肩部上方立上、口縁断面三角形状肥厚。施釉面頸部内外面

、褐釉施（

Type 1）。胴部

外面赤色施。胎土

R

。（図13

- 1）

・頸部肩部外側立上

、口縁単純引。肩部幅狭目帯作。施釉面頸部内外面、緑釉、暗紫釉、白釉用

、胴部放射状、頸部連続山形

装飾施（

Type 4）。胴部外面

赤色施。胎土

R/N

。（図

13 - 2）

・頸部肩部上方立上、口縁断面楕円形状肥厚。施釉面頸部外面

、褐釉、緑釉、暗紫釉放射状施

（

Type 4）。胴部外面

赤色

施思。胎土

R/N

。（図13

- 3）

⑤盤形（大皿）（図14）

・胴部下方外湾伸、口縁外側開。口縁単純引。胴部下方

削施。胴部口縁

施釉、白濁下地青緑釉、暗紫釉

状装飾（

Type 3）。

胴部内外面。胎土

C/

N。（図 14-1）

・胴部下方外湾伸、口縁外側開。口縁断面長楕円形状肥厚。胴部口縁施釉、白濁下地

青緑釉、暗紫釉状装飾

（

Type 3）。胴部内外面

。胎土

C/N

。（図

14 - 2）

⑥ 他（小皿、深鉢、蓋等）（図

15）

・口径

10 cm

小碗同様、器高

2 cm

平小皿。胴部下方外反口縁至。口縁単純引

。底部糸切平底。施釉面胴部内面、白濁下地暗紫釉刷毛目状装飾（

Type 3）。胴部内外

面。胎土

C/N

。（図

15 - 1）

・深鉢器形。胴部下方上方立上、口縁外側開。口縁肥厚

、断面楕円形状呈。施釉面胴部内面、外側開口縁周辺、白濁

下地青緑釉、暗紫釉放射状施

（

Type 3）。胴部内外面

。胎土

C/N

。（図

15 - 2）

・口径

10 cm

程度、羽釜作蓋。施釉面胴部外面、白濁下地、青緑釉、暗紫釉刷毛目状施（

Type

3）。胴部内外面

。胎

土

C/N

。（図

15 - 3）

上記分類、以下所見得。

1）

①碗形（皿形）（図9

/- 1

〜

- 3）、②鉢形

A

（図10

/- 1

〜

- 3）、③小碗（図 12 - 1）、

赤色光沢土器関連持器形。

多、胎土

R

、装飾

Type

1

。

2）

②鉢型

B

（図11

/- 1

〜

- 6）、小碗（図 12 - 3）、壺形（図 13 / 3）、盤（

大皿）（図

14 / - 1 ,- 2）、

他（小皿、深鉢、蓋等）（図

15 /- 1

〜

- 3）、赤色光沢土器類似器形

、中国陶磁器深関器形。多、胎土

R/N

C/N

、装飾

Type 2 Type 4

。

3）

小碗（図

12 - 3）、壺形（図13 /- 1 , - 2）

、文化圏深関連示資料 ¹⁰。

胎土

R

胎土

R/N

、装飾

Type 1 Type 2

。

所見、

Type 1

「最初期群」、

Type 2–4

「後続群」置可能

思。的要素、

Type 1 Type 2 – 4

双方、「最初期群」

段階既間相互交渉

可能性。

Type 2-4

中年代的位置関

、以下博物館所蔵多彩釉陶器観察

(7)

52 　

事例視点提示（長谷川

2014 : 57 – 60）。

博物館所蔵初期時代多彩釉陶器鉢

7

点、

完形鉢形陶器、褐釉・黄釉・緑釉放射状光沢強装飾施多彩釉陶器

、出土陶器

初期分類、

Type 2 , 4

5点赤茶 “red”

表

現、筆者観察、

（胎土

N

）、

（胎土

R

）近、遺物胎土、胎土

R/N

位置。関

、全点、白色塗布、上釉掛。対象

7

点、丸

帯胴部持、胴部外面一帯削痕残、

Type 1

特徴残存

思。一方、

1

点、赤色光沢土器伝統離外側水平

引、朝期彩陶器

（

Philon 1980 : Figs. 151 , 154 , 174 , 179 etc.

）等類似

形態示、赤色光沢土器

伝統離。放射状

多彩釉持小鉢中、内面紫釉放射状文様描、内外面全体厚白濁釉覆事例、淡釉特徴

Type 3

移行期位置想

定。

上記博物館事例考慮、

Type 1→ Type 2 , 4→ Type 3

編年的推移推測

。博物館小碗（

Type 2 , 4）移行期

位置、胎土

R/N

、胴部下方削痕残存、白色使用等、

Type 3

移行期特徴可能性。

博物館観察事例活、出土遺物、細部観察進

、以下点把握。

① 陶器代表

3

種胎土、胎土

R

（図18

- 1）

（

Type 1

特徴胎土）、胎土

R/N

（図

18 - 2）、胎土 C/N

（図

18 - 3）

（

Type 2–4

特徴胎土）焼成後色調、

焼、含有物等異

、肉眼識別可能思。

②

Type 1

胴部外面、赤色上透

明釉等施、事例

多無（図

18 - 4）。胴部

施一般的、施釉面

内面場合、胴部外側面残（図

18 - 5）。

③

Type 1

胴部内面見込部分中心

、胎土上顔料彩画（多幾何学文

様）施、白

色顔料異材質

肉眼観察予想（図18

- 6）。

④

Type 1

、碗型器形中心、色合

濃緑釉単彩用多

、明黄色（図

18 - 7）明

緑色

呈、後者

Type 2

（図

18 - 8）。

⑤

Type 2 , 4

中心、碗型・鉢型器形

、胴部外面下方中心、箆削痕残（図18

- 9 , 10）。

⑥

Type 2 , 4

、胎土釉間、白色

存在確認多数（図

18 - 11）。施釉面

白色上施

、

Type 2 , 4

刻文（図

18 - 12）

、白色複合用

（図18

- 13）。

(8)

　 53

(9)

54 　

(10)

　 55

(11)

56 　

(12)

　 57

(13)

58 　

(14)

　 59

(15)

60 　

(16)

　 61

Ⅲ．出土遺物の科学分析

本章、前章大別

陶器「最初期施釉陶器」（

Type 1）「後続

施釉陶器」（

Type 2 – 4）

、材質技

法明科学分析行。「最

初期施釉陶器」登場、期施釉陶器始点、窯業史

重要画期位置、同様

、「後続施釉陶器」展開中、的開発内在

点本分析視点。学史中

、見込対自然科学的分析例乏 ¹¹、成立発展過程不明確

点多。特「最初期施釉陶器」「後続施釉陶器」比較、独自性類似性検討、問題点明確

、実証的検討行。

1. 分析資料および分析方法

本研究用資料遺跡出土土器片陶器片

69

点（表

1 ,

図

19）。

前章述陶器初期分

類（

Type 1 – 4）立脚、単釉陶器多彩釉陶器

「最初期施釉陶器」（

Type 1）資料番

号先頭

1

表記、多彩釉陶器「後続施釉陶器」（

Type 2 – 4）、資料番号先頭

2 – 4

。各施釉陶器利用粘土検討

、素焼土器比較資料加

。土器陶土基本的分類指標把握可能

、主成分土器資

料番号先頭

M

付、主成分土器

N

、赤色光沢土器

R

表記

。

組成分析、走査型電子顕微鏡／

分散型

X

線分析法（

Scanning Electron Microscope - Energy Dispersive X-ray Spectroscopy: 以下、SEM- EDS

）用 ¹²。胎土最表面汚

除去、特定元素強度高箇所粒子避、60倍倍率下観察・分析

行。釉薬測定箇所拭

、60倍程度倍率下観察・分析行。釉薬片面施場合除、内釉・

外釉

3

所測定行 ¹³。一部資料結晶構造解析行。分析

X

線回折（

X-ray diffraction:

以下、

XRD

）用

14、

X

線検出器半導体検出器使用 ¹⁵。

2. 分析結果

①胎土

、

SEM-EDS

組成分析

報告 ¹⁶。

「最初期施釉陶器」「後続施釉陶器」定量値元素濃度分布図、分析分類（図

20

〜

22）。

結果、組成違考古学的分類整合性認。各

平均値標準偏差表

2

通。「最初期施釉陶器」、「後続施釉陶器」比較、

図19: 分析資料例表1: 分析資料一覧

合計単彩釉 15^*1 多彩釉 22^*2

Type 2 4

Type 3 9

Type 4 5

55

*1 分析資料番号 1–1~1–15 4

*2 分析資料番号 1–16~1–37 土器（マールクレイ）

後続の施釉陶器

土器（ナイル沖積土）

グループ

赤色光沢土器最初期の施釉陶器

(17)

62 　

SiO2 TiO2 Al2O3 FeO MgO CaO Na2O K2O 平均値 63.6 2.0 26.2 4.9 0.3 1.1 0.4 1.6 標準偏差 1.9 0.3 1.3 0.8 0.1 0.2 0.2 0.2 平均値 49.5 0.9 11.2 8.9 2.7 23.5 1.7 1.7 標準偏差 5.2 0.1 1.7 2.0 0.7 7.0 0.3 0.5 土器平均値 54.7 1.1 13.7 7.5 3.2 16.0 2.0 1.3

（マールクレイ）標準偏差 2.2 0.2 1.0 0.6 0.1 3.5 0.4 0.2 土器平均値 62.1 1.6 15.8 10.1 2.5 4.0 1.9 1.7

（ナイル沖積土）標準偏差 0.6 0.3 0.8 1.2 0.2 1.0 0.4 0.3 平均値 61.3 1.9 28.1 5.4 0.5 1.0 0.3 1.6 標準偏差 2.0 0.2 1.7 0.9 0.1 0.1 0.2 0.2 Note: 全鉄（ΣFe）の定量値はFeOで表記した。

グループ資料数最初期の

施釉陶器

Oxide concentrations (%)

赤色光沢土器

37 18 5 5 4 後続の

施釉陶器

表2: グループ平均値および標準偏差

図20: Al2O3 vs SiO2 図21: Al2O3 vs Cao 表 3-1: 定量分析結果⼀覧

○: Type 1 △: Type 2 □: Type 3 ◇: Type 4 ●: ⼟器（M） ▲: ⼟器（N） ×: ⼟器（R）

鉄（

FeO

）、（

MgO

）、

（

CaO

）、（

Na

²

O

）濃度低、素

（

SiO

²）、（

TiO

²）、（

Al

²

O

³）濃度高傾向認。、「最初期施

釉陶器」内値小

特徴的。

粘土鉱物基本組成素、

作成元素濃度分布図示（図

20）。本

図、「最初期施釉陶器」「後続施釉陶

器」素対割合

高、酸存在量多

想定。比見「最初期施釉陶

器」

4 . 1

値示、（可塑性高粘土）分類入。対「後続施釉陶器」

7 . 7

値示、酸質耐火性粘土分類入。、両者胎土構成

主要粘土性質異、「最初期施釉陶器」方可塑性高粘気土利用

考。他、注目点

、「後続施釉陶器」含有量増減少傾向（図21）。

主体粘土濃度高物

質加可能性示。

続、「最初期施釉陶器」

XRD

解

(18)

　 63

最初期の

施釉陶器 SiO2 TiO2 Al2O3 FeO MgO CaO Na2O K2O ^（％）

1-1 67.4 1.5 24.9 3.5 0.3 1.0 0.2 1.3

1-2 61.6 2.3 27.4 5.5 0.3 1.0 0.3 1.6

1-3 61.5 1.9 27.5 5.2 0.4 1.1 0.5 1.9

1-4 65.9 1.5 26.5 3.4 0.3 0.9 0.2 1.3

1-5 66.6 1.8 25.1 3.9 0.2 0.9 0.2 1.2

1-6 61.7 2.1 27.4 5.3 0.4 1.2 0.4 1.6

1-7 61.6 2.1 26.2 5.5 0.5 1.8 0.4 2.0

1-8 63.8 1.7 26.8 4.3 0.3 1.1 0.4 1.6

1-9 63.8 1.7 27.0 4.2 0.4 1.0 0.4 1.6

1-10 65.9 2.2 24.5 4.8 0.1 1.1 0.1 1.3

1-11 63.3 1.9 27.7 4.0 0.2 1.0 0.3 1.6

1-12 62.7 2.0 25.9 6.4 0.3 1.0 0.1 1.5

1-13 64.3 1.6 25.7 4.8 0.6 1.4 0.3 1.3

1-14 60.9 2.5 27.6 5.7 0.2 1.1 0.2 1.8

1-15 63.0 1.9 26.9 4.7 0.2 1.4 0.7 1.2

1-16 62.2 2.0 27.7 4.8 0.3 1.0 0.4 1.6

1-17 68.3 1.7 22.9 4.2 0.2 1.0 0.4 1.3

1-18 63.5 2.0 26.3 4.8 0.2 1.2 0.5 1.6

1-19 65.0 2.0 24.0 4.9 0.3 1.4 0.3 2.1

1-20 66.1 1.9 23.7 4.5 0.3 1.3 0.5 1.6

1-21 62.4 2.1 26.4 5.7 0.4 1.1 0.4 1.6

1-22 62.6 2.0 27.5 4.8 0.2 1.0 0.3 1.5

1-23 63.0 2.1 27.1 4.6 0.2 1.0 0.4 1.6

1-24 63.8 2.1 23.8 5.8 0.4 1.5 0.5 2.0

1-25 61.6 2.2 27.4 5.6 0.2 1.0 0.3 1.6

1-26 63.3 1.9 26.3 5.5 0.3 1.1 0.3 1.5

1-27 66.4 1.7 25.0 4.0 0.3 1.0 0.4 1.3

1-28 64.3 2.1 25.9 4.4 0.2 1.4 0.2 1.6

1-29 64.5 1.9 25.0 4.3 0.4 1.1 0.9 2.0

1-30 64.7 1.5 25.8 4.5 0.4 1.1 0.6 1.4

表3-1: 定量分析結果一覧

表3-2: 定量分析結果一覧

Note: 全鉄（ΣFe）の定量値はFeOで表記した。

最初期の

施釉陶器 SiO2 TiO2 Al2O3 FeO MgO CaO Na2O K2O ^（％）

1-31 61.8 2.2 26.1 6.6 0.3 1.1 0.2 1.8

1-32 63.0 1.8 27.0 5.1 0.2 1.2 0.3 1.4

1-33 62.4 2.0 27.2 4.9 0.3 1.1 0.7 1.5

1-34 63.8 2.2 25.6 5.2 0.1 1.1 0.2 1.6

1-35 60.9 2.7 25.6 7.1 0.2 1.3 0.3 1.9

1-36 62.7 1.9 27.4 4.7 0.3 1.5 0.3 1.4

1-37 61.7 1.9 28.1 5.3 0.2 1.0 0.2 1.5

後続の

施釉陶器 SiO² TiO² Al²O³ FeO MgO CaO Na²O K²O ^（％）

2-1 50.1 0.8 11.6 10.1 2.7 21.2 1.6 1.9

2-2 51.7 0.8 12.1 9.0 3.1 19.5 1.6 2.2

2-3 51.7 0.9 11.2 9.1 3.0 21.2 1.4 1.4

2-4 52.1 0.9 11.0 9.9 2.7 20.3 1.2 1.8

3-1 44.7 0.6 7.8 6.6 1.5 34.8 1.8 2.2

3-2 51.0 1.0 11.1 11.5 2.4 19.4 1.5 2.1

3-3 45.8 0.7 9.3 7.0 1.5 31.1 2.2 2.4

3-4 41.1 0.9 9.9 7.9 2.2 34.7 2.0 1.3

3-5 37.6 0.9 9.3 7.0 1.8 40.0 1.9 1.5

3-6 51.0 1.0 12.9 9.4 3.0 19.5 1.8 1.5

3-7 46.8 1.0 12.4 11.0 2.6 23.1 1.1 2.0

3-8 52.9 0.8 12.2 7.0 3.7 20.7 1.3 1.3

3-9 58.3 0.9 12.1 5.3 3.6 16.9 1.8 1.2

4-1 44.6 1.2 10.8 13.0 2.3 24.4 1.9 1.8

4-2 53.6 0.9 9.9 11.2 2.4 17.8 1.6 2.6

4-3 48.7 0.8 9.3 9.5 2.5 25.3 2.2 1.8

4-4 54.5 0.9 14.4 7.7 3.6 16.0 1.9 0.9

4-5 54.2 0.9 14.0 7.1 3.5 17.1 1.7 1.5

土器

（マールクレイ） SiO² TiO² Al²O³ FeO MgO CaO Na²O K²O ^（％）

M-1 52.8 1.0 13.1 7.8 3.4 18.0 2.1 1.2

M-2 57.0 1.2 13.2 6.8 3.2 15.0 1.7 1.2

M-3 55.3 1.1 15.3 7.8 3.2 13.0 2.6 1.5

M-4 56.3 1.4 14.1 8.2 3.0 13.0 1.7 1.6

M-5 52.1 0.8 12.8 6.8 3.3 21.0 1.9 1.1

土器

（ナイル沖積土） SiO² TiO² Al²O³ FeO MgO CaO Na²O K²O ^（％）

N-1 61.6 1.6 15.9 9.0 2.6 5.7 1.9 1.7

N-2 61.6 1.4 16.8 11.1 2.6 3.2 1.7 1.6

N-3 62.9 1.4 16.1 8.6 2.7 3.5 2.6 2.2

N-4 62.6 1.5 14.7 11.0 2.3 4.2 1.6 1.6

N-5 61.9 2.2 15.5 11.0 2.4 3.4 1.5 1.6

赤色光沢

土器 SiO2 TiO2 Al2O3 FeO MgO CaO Na2O K2O ^（％）

R-1 58.5 1.7 29.8 6.3 0.6 1.0 0.4 1.7

R-2 63.1 2.0 25.7 5.8 0.4 1.0 0.2 1.7

R-3 62.0 2.0 28.3 4.3 0.4 1.1 0.5 1.5

R-4 61.7 1.7 28.7 5.0 0.5 0.9 0.2 1.3

(19)

64 　

図22: クラスター分析結果

（変数には測定した 8 元素（SiO2,TiO2, Al2O3, FeO, MgO, CaO, Na2O, K2O）を⽤い、各変数は Z 得点で標準化。距離尺度には、標準化ユークリッド平⽅距離、

分析⼿法は Ward 法を選択）

変数には測定した8元素（SiO2,TiO2, Al2O3, FeO, MgO, CaO, Na2O, K2O）を用い、各変数はZ得点で標準化。距離尺度には、標準化ユークリッド平方距離、分析手法はWard法を選択

析結果報告。資料

No. 1 - 1 , 1 - 4 , 1 - 5 , 1 - 13 , 1 - 17

、偏光顕微鏡観察作成薄片資料

XRD

供。結果、主石英（

SiO

²）

回折得、資料長石類

［（

Na, K, Ca, Ba

）（

Si, Al

）4

O

⁸］回折認

（図23

, 24）。石英長石類構造変化

考（3

Al

²

O

³・2

SiO

²）

（

SiO

²）回折認

、1

, 000

℃ 超焼成温度考

17。

偏光顕微鏡観察玄武認

資料（資料

No. 1 - 1 , 1 - 4 , 1 - 5 , 1 - 13）、

玄武混在

資料（資料

No. 1 - 27）。

(20)

　 65

図23: X線回折パターン（資料No.1-1）

図24: X線回折パターン資料（No.1-4）

800

℃以上熱加

Fe

^3＋量増大、伴屈折率・複屈折率増大玄武

特徴示考。

玄武認資料

No. 1 - 1 , 1 - 4 , 1 - 5 , 1 - 13 800 – 1 , 000

℃ 焼成温度推測

。一方、玄武

混在資料

No. 1 - 27

焼成温度上限

、800℃程度考（図

25）。薄片試料

作成資料、露出素

地部

XRD

用分析行。結果、

主石英回折得、資料長石類、（

Fe

²

O

³）回折認。資料

No. 1 - 9

考回折確認（図26）。

16 . 4 °, 25 . 9 °, 26 . 3 °

付近回折

現。全体的強度低、最強

（26

. 3 °

）付近長石類現断定難、資料一部

1 , 000

℃ 超

焼成温度、他資料焼成時間長可能性 ¹⁸

、「後続施釉陶器」

XRD

解析結果考察。資料

No. 3 - 8 , 3 - 9 , 4 - 4 , 4 - 5

、薄片資料

XRD

供。結果、石英、長石類、輝石類［

XY

6-5（

Si, Al

）2

O

⁶］¹⁹、

［

Ca

（

AlSi

³

O

⁸）］、（

Fe

²

O

³）回折認（図27）。石英長石類

構造変化考

回折認。偏光顕

微鏡観察、資料中確認

。、炭酸塩鉱物燃焼焼失

微小結晶認、

熱分解活発

周囲粘土反応生成考。生成

850 – 900

℃

、焼成温度

850

℃以上推測。

観察、玄武

(21)

66 　

図25: 資料No.1-27で観察される2種類のホルンブレンド

左: 玄武ホルンブレンド

（直交ポーラーによる観察）

右: ホルンブレンド

（下方ポーラーのみによる観察）

上（左から）：

資料No.3-8（直交ポーラーによる観察）

下（左から）：

資料No.4-5（下方ポーラーのみによる観察）

図28: 各資料中の雲母片

(22)

　 67

。、変質雲母片認（図28）。雲母

900 – 1 , 000

℃ 範囲変質・分解起、温度更上昇、

分解見、雲母片存在

950

℃ 超焼成温度示

。以上、分析供「後続施釉陶器」

焼成温度

850 – 950

℃ 推測。

②釉薬

、

SEM-EDS

組成分析

報告。分類基準参考、融剤違本資料用釉薬分類試 ²⁰

（

Tite 2011）。

結果、資料鉛（

Pb

）

35 %

以上含高鉛釉、鉛含有量

10 – 35 %

程度鉛

-

釉大別（図

29）。「最初期施釉

陶器」大半高鉛釉、一部、鉛−

釉含推測。鉛− 釉

割合増傾向「後続施釉陶器」顕著

。釉薬色調融剤密接関

、鉛− 釉増加、「後続施釉陶器」色彩豊関連思。

続、釉薬用着色剤色系統検討。色調質感違、製作当初推定現状判断、色名、過去分析例発掘報告書記載参考。本誌緑色系、黄色系、白色系、青色系色釉抜粋報告。

緑色系色釉、資料中最数多

41

点

認、色調大

3

（緑

色、明緑色、黄緑色）分類。緑色銅

（

Cu

）着色剤用、一部資料

（

Sn

）検出（資料

No. 1 - 2 , 1 - 33）。

資料

No. 1 - 33

、用明黄釉着色剤、酸鉛（

Pb

²

Sn

²

O

⁶）由来可能性。資料

No. 1 - 2

、単釉陶器

、緑釉由来考。

、銅対強度高

、錆、含材料

着色剤用、銅意

図的添加推測（図30）。

XRD

解析、酸化（

SnO

²）回折

認（図31）。産出

、洋地中海輸入頼

考（

Constable 1994 ;

家島

1980）。身

近手入利用

、何効果意図添加思

。酸化、「後続施釉陶器」白濁

釉着色剤用。酸化白

濁釉技術、10世紀頃、朝治下

考。光

時、釉中拡散微小酸化粒子、

光吸収散乱陶土色

隠、半透明−不透明白濁色得。白

濁化効果基礎釉透明発

揮、色釉下効果生思

。実際目視観察、含資料

No. 1 - 2

、含他緑釉陶器色調際立差異認（図32）。

本資料酸化白濁化意図添加可能性低思。、酸化着色

剤還元剤効果。銅還

元赤色呈、同時代陶

器銅赤用例、本資料赤色発

色目的考。手掛

、資料

No. 1 - 29

存在。明緑色分類資料

No. 1 - 29

、銅合

検出（図

33）。

用

暗褐色釉検出

、緑釉由来思。

XRD

解析、酸化酸鉛回折認（図34）。後述、酸鉛

○: Type 1

▲: Type 2–4

図29: PbO vs（Na2O+K2O）

(23)

68 　

図30:

緑色部のSEM-EDSスペクトル

（資料No.1-2）

図31:

緑色部のX線回折パターン

（資料No.1-2）

図32:

（資料No.1-3）

図33:

（資料No.1-29）

(24)

　 69

図34:

暗褐色・緑色部の X線回折パターン比較

（資料No.1-29）

図35:

明緑色部の

SEM-EDSスペクトル

（資料No.2-2）

明黄色着色剤用。資料

No. 1 -

29

他緑色黄色強、

明色調得、緑色着色剤黄色着色剤混合推測。酸鉛熱弱物質、800℃ 超焼成温度達、酸化分解。、冷却工程酸

鉛再結晶化事言（権

代他

2013 : 151）。

、資料

No. 1 - 29

中酸化、酸鉛一部焼成分解

結果推測。資料

No. 1 - 29

存在考

、資料

No. 1 - 2

明緑色得添加

、焼成失敗考妥当思

。明緑色分類資料内、「後続施釉陶器」属資料、銅加

検出（図35）。

XRD

解析酸鉛（

Pb

²

Sb

²

O

⁷）回折認

（図36）。明緑色得、酸鉛熱安定明黄色着色剤酸鉛加推測。

黄色系色釉

29

点資料認。色

調明黄色、

帯落着黄色、褐色黄色様々。各色調・質感、推定着色剤違

4

（明黄色、黄色、黄褐

色、）分類。明黄色

呈釉薬不透明黄濁釉、

赤味鮮色調。前者

色合「最初期施釉陶器」、後者「後続施釉陶器」認。分析結果、発色違検出元素関係性認、

（

Sn

）、赤味黄色（

Sb

）検出（図

37 , 39）。代表資料 XRD

解析

行所、酸鉛（

Pb

²

Sn

²

O

⁶）、酸鉛（

Pb

²

Sb

²

O

⁷）回折認（図

38 , 40）。着色関

元素、他鉄

（

Fe

）、鉄基礎釉胎土中含

、着色剤意図的加

、基礎釉不純物胎土拡散由来判断。黄褐色、黄色、

呈色釉、鉄検出強度高鉄着色推察（図41）。鉄

2

価（

Fe

²⁺）

(25)

70 　

図36:

明緑色部のX線回折パターン

（資料No.2-2）

図37:

明黄色部の

SEM-EDSスペクトル

（資料No.1-34）

図38:明黄色部のX線回折パターン

（資料No.1-34）

3

価（

Fe

³⁺）含有割合、微妙色調差生出推測。黄褐色釉分類資料、検出強度高

2

点認（資料

No.1-12, 1-30,

図

42）。 XRD

解析、酸鉛、酸化

（

SnO

2）回折認（図43）。

含緑色系釉同様、本資料、明黄色目的可能性高。

「後続施釉陶器」見色釉白色系色釉（白濁色）、青色系色釉（

青色）。組成分析

XRD

解析結果、白濁釉着色剤酸化

（

SnO

2）利用思（図

44, 45）。

青色、組成分析結果、着色剤銅利用推察（図

46）。

Ⅳ．考察

胎土原料調合考察。「最初期施釉陶器」（

Type 1）胎土

内組成類似性高、同一粘土利用、

原料複数混合複雑調合行

考。素

(26)

　 71

図40:

明黄色部のX線回折パターン

（資料No.4-1）

図41:

黄褐色部のSEM-EDSスペクトル

（資料No.1-25）

図42:

黄褐色部のSEM-EDSスペクトル

（資料No.1-12）

図39:

明黄色のSEM-EDSスペクトル

（資料No.4-1）

(27)

72 　

図43:

黄褐色部のX線回折パターン

（資料No.1-12）

図44:

白色部のSEM-EDSスペクトル

（資料No.3-4）

図45:

白色部のX線回折パターン

（資料No.3-4）

図46:

ターコイズ青色部の SEM-EDSスペクトル

（資料No.3-5）

(28)

　 73

比分類、赤色光沢土器近

組成持（表

2）。赤色光沢土器生産地比

定周辺

主成分産出。赤色光

沢土器胎土利用

考（

McNally and Ivančica 2000 ; Baioum. and S. Ismael 2014）、「最初期施釉陶器」

同様粘土用可能性高。対

「後続施釉陶器」胎土、色質感、化学

組成主利用

思 ²¹。（沖積土）、古

代最一般的利用陶

土、川沿沖積地容易

手入。、「後続施釉

陶器」文献値

主成分土器濃度高、

石灰石膏含濃度高物質²² 加調合推測 ²³。

「後続施釉陶器」（

Type 2 – 4）

最出現

遅考

Type 3

、濃

度高資料増加傾向、時代下

調合変化見。

「最初期施釉陶器」赤色光沢土器同様、単味粘土利用製作対、「後続施釉陶器」複数材料組合、胎土調合法前代複雑思。「後続施釉陶器」登場、胎土調合法変革期。特注目点、濃度高物

質利用。加目的大

2

考。1 融剤。「最

初期施釉陶器」推定焼成温度認一方、「後続施釉陶器」概

850 – 950

℃ 焼成思。温度域

低温焼成部類入。「後続施釉陶器」製作陶工低温焼成元意識、耐久性向

上意図、加

思 ²⁴。、鉄含有量多陶土焼成後、赤〜赤褐色呈、

含有量高、黄色増

、色消役割意図

（

Bernsted 2003 : 69）。色消

目的場合、的特徴有「後続施釉陶器」

利用見重要。

、色消行背景社会嗜好

変化関思。

「後続施釉陶器」影響受

陶器、中国磁器憧憬原動力

誕生指摘。磁器精

白素地目指、技法、

白濁釉、技法各種製陶

技法開発導入進、伝統的中

国陶磁関係説明、新

陶器（陶器呼）誕生。

「白色素地」是、的価値観言。赤色光沢土器例、

従来社会、白色素地

消費者高思

。、利用社会

･的的変容

当該時代象徴出来事可能性高。11

– 12

世紀遺跡出土

胎土陶器利用

、「後続施釉陶器」登場

9

世

紀後半効果知、以降、広

利用可能性（村上他2014

, 2016）。

添加例、後代

、他地域陶器胎土

見、技術伝播可能性考上興味深（

Pradell et al. 2013 ; Rante and Collinet 2013）。

続施釉技法注目、「最初期施釉陶器」、・時代流汲高鉛釉利用、釉色緑色、褐色、黄色、黄褐色組合、鮮強色調

特徴。同時期圏、

朝治下、施釉陶器開発

8

世紀頃進行。、同時代

時代前伝統

技術引継釉主流。

、施釉技術源流異

、製陶携人々技術的系譜別考

。一方、「後続施釉陶器」、

青色、紫

–

黒暗色、緑色、黄色、白色組合

、全体的淡色調変化。時代以降、基礎釉高鉛釉加、鉛

-

釉

(29)

74 　

釉登場。釉、古代陶器利用

、期本格的使用、

胎土誕生待必要

25。釉導入、胎土関

、装飾面重要意味持。例鉛釉下緑色呈銅着色剤

釉加、石青

色。、鉛組合

多様基礎釉、発色幅広、色陶器生出技術的土台

。施釉陶器外多分刺激

受、10世紀頃、白濁釉

技術。

着色剤種類発色編年的特徴関

、利用顕著違認。「最初期施釉陶器」明黄色着色剤（酸鉛）

、「後続施釉陶器」白濁色着色剤

（酸化）利用。「後続施釉陶

器」明黄色着色

剤（酸鉛）用傾向。

「後続施釉陶器」時代、別種陶器

、酸鉛使用例、依然

酸鉛利用続考（権代

他

2013 ; Tite et al. 2008 ; Wypyski 2010）。当該時代

、明黄色他、白濁色（酸化

）青色（銅）利用、前代着色剤種類豊富。最初期後続施釉陶器、黄色系着色剤

、緑色系着色剤銅同時検出資料認。1 色着色剤由来

考元素複数検出、陶工

、着色剤発色関係良把握

意味。陶工発色雰囲気、商品単価、

作業効率諸事情応、着色剤使

分考。、「最初

期施釉陶器」着色剤由来考元素

、色味影響与例存在。

、熱弱酸鉛着色剤利用

、結果意図発色得

考。資料存在、

「最初期施釉陶器」時代、彩色幅広

試行錯誤段階位置。一方

「後続施釉陶器」、酸鉛熱安

定酸鉛使、異着色剤

組合前代巧同系色表現様子読取。

おわりに

本稿得所見、以下

4

点

。

① 支配始朝

時代最初

100

年程時期（正統時代朝期

642 – 61

年

, 661 – 750

年）（家島区分1

:

Ⅰ期、区分2

: a, b

）

、前身時代技術伝統引赤色光沢土器

残、彩文施水

壺、調理器、甕群

形成思。時期

施釉陶器発生。

② 朝時代朝前半時

時代（750

– 868

年）（家島区分

1 :

Ⅰ期、

区分2

: c

）、「最初施釉陶器」（

Type 1）

登場推測。開発背景、最初期征服戦争時混乱以後社会整備需要高推測。赤色光沢土器

胎土利用考

、「最初期施釉陶器」（

Type 1）

同様粘土用可能性高。

胎土、

Type 1

最一般的碗形

器形鉢形器形（

A

）、赤色光沢土器器形（

A 05 , A 06）類似器形

、胴部下半部強削施

、胴部外面赤色上透明釉等

施、胴部

施一般的 ²⁶、胴部

外面上方口縁茶色変色

、器形整形技法、赤色光沢土器

「最初期施釉陶器」共通側面多。

「最初期施釉陶器」、・時代流汲高鉛釉利用、釉色緑色、褐色、黄色、黄褐色組合、鮮

11世紀頃 多彩釉陶器 代

46

1999 : 11 – 13）、広大

9

11世紀頃 多彩釉陶器 代

1970 – 80

Scanlon, G.T.

Giraud, R.

Watson, O.

2017）

641 – 42

Article

自然科学的手法による

イスラーム文化形成期の技術革新の解明

ーエジプト出土のファイユーム陶器を事例に

長谷川奏・村上夏希・桐野文良・二宮修治

47

4 km

. 5 km

al-‘Askar

868

al-Qat

ā’i‘

5

1981）。

- 1）

3

Khalīj Am

r al-Mu’minīn

1980 : 87 – 89）。第Ⅱ期 、

2 - 2） 、

1980 : 89 – 90）。

2 - 3） 、

1980 : 90 – 91）。

48

Kubiak 1987 : 118）。

Dakka

3）、本

4）。

1

642 – 661 , 661 – 750）

1 :

2 : a,b）。

2

750 – 868） 想定

1 :

2 : c

3

868 – 969） 想定

1 :

2 : a–c

2 , 3

4

– 1171） 想定

1 :

- 1 , 5 - 2）。

5 - 3）、底部 縁 部分 畳付

5 - 4）、高台 作

5 - 5）、1 cm

- 6）。

5 - 7）

3

- 8）。

A

C 3

3

Form A 01 – 03 , B 01 – 08） 確認

49

6）。

Form 05 , 06

7）。

2017 : 282 – 322）。

3

N

R/N

N

C/N

1986年 発掘報告書 刊行

Type 1

16: 1–4）、多彩釉（図 16: 5–8）

11世紀頃多彩釉陶器代

11世紀頃多彩釉陶器代

　 47

1980 : 87 – 89）。第Ⅱ期、

2 - 2）、

2 - 3）、

48 　

750 – 868）想定

868 – 969）想定

– 1171）想定

5 - 3）、底部縁部分畳付

5 - 4）、高台作

Form A 01 – 03 , B 01 – 08）確認

　 49

1986年発掘報告書刊行

Type 2：釉薬不規則流掛

: 9 – 12）。釉色

Type 3：乳白色地点文、U字文、放射状線文

Type 4：規則的縞文持群、濃紫・黄・

50 　

Type 1）。胴部外面下方

Type 1）。胴部外面下方

Type 1）。外面下

2）。胴部内外面白

Type 4）。胴部内外面白色

Type 3）。胴部内外面

Type 3）。胴部内外

Type 3）。胴部内

Type 2）。胴部内外面

　 51

3）。胴部内外面
