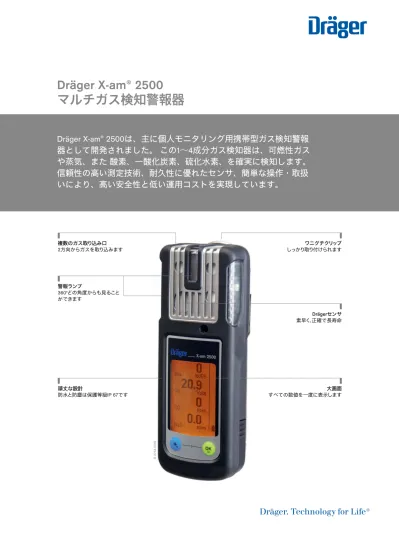

Dräger X-am
®
2500は、主に個人モニタリング用携帯型ガス検知警報
器として開発されました。 この1～4成分ガス検知器は、可燃性ガス
や蒸気、また 酸素、一酸化炭素、硫化水素、を確実に検知します。
信頼性の高い測定技術、耐久性に優れたセンサ、簡単な操作・取扱
いにより、高い安全性と低い運用コストを実現しています。
D -2754-2018 頑丈な設計 防水と防塵は保護等級IP 67です Drägerセンサ 素早く、正確で長寿命 大画面 すべての数値を一度に表示します 複数のガス取り込み口 2方向からガスを取り込みます 警報ランプ 360°どの角度からも見ること ができます ワニグチクリップ しっかり取り付けられます特長
マルチガス検知警報器 ‒ 1〜4成分ガス検知器 ‒ パーソナルモニタリング ‒ 可燃性ガス・蒸気および酸素、一酸化炭素、硫化水素の検知・測定 耐久性のある電気化学式センサ 高性能のDrägerセンサを内蔵した超小型検知警報器X-am 2500は、一酸化炭素、硫化水素、酸素に対応 し、産業、鉱業、製油所などの現場で安全にお使いになれます。 優れた硫化水素センサは分解能が高 いため、制限された作業場でも確実に測定ができます。 酸素の測定には5年お使いになれる無鉛センサ を使用しています。 一酸化炭素および硫化水素センサの寿命も長く、コストの削減に役立ちます。 有毒ガスに対し耐久性のある接触燃焼式センサ 革新的な接触燃焼式センサは、シリコンと硫化水素に対して耐性が高いという優れた特性があります。 非常に安定した動作に加え、4年以上の長い寿命を持つ耐久性を備えたセンサです。 可燃性ガスおよび 蒸気に対する感度は、メタンからノナンまで、IEC/EN規格60079-29-1に基づいてテストされています。 この認証はまた、製油所や化学工業での使用など、主に防爆に対するこの検知器の適合性を実証してい ます。 最高レベルの安全性 Drager X-am 2500は防爆認証を受けているため、爆発の危険がある場所でも、ユーザーの安全が守られ るように設計されています。 機能的なデザインで、ガスを上部からも前面からも確実に測定します。 メンテナンス 素早く、簡単、安価 機能テストから文書化まで、安全性を追求した実用的なソリューションを提供いたします。 Drägerの バンプ テスト ステーションは、電源が不要です。 機器を総合的に管理できるDräger X-dock自動テスト ／校正ステーションは、時間と労力を節約できる理想的な追加オプションです。 高性能のDrägeセンサ は、Dräger X-dockとともに使用すると、バンプテストを8〜15秒1という短時間で完了するため、ガスの 消費を抑え、運用コストを大幅に削減できます。 この機能により、装置の運用コストを大幅に削減で きます。 1次の標準センサを使用： メタン、酸素、一酸化炭素、硫化水素 拡散／吸引測定モード特長
人間工学的デザインと頑丈さ 軽量で人間工学に基づくデザインで装着がとても快適です。 ボタン2つの実用的なコントロールパネル と、使いやすいメニューナビゲーションがあるため、幅広い機能を備えていても直感的に操作できま す。 ゴムの保護コーティングを施した衝撃に強いセンサにより、衝撃や振動に対する安全が強化され ています。 また、Dräger X-am 2500は、ワイヤレス機器などの電磁放射に対する影響を受けにくい構造 です。 Dräger X-am 2500にはIP 67等級の防水防塵特性があるため、水中に落としても性能は維持され ます。信頼性の高い電源
Dräger X-am 2500は、アルカリ電池または充電式の NiMH電池で作動します。 これにより、12時間以上 にわたり信頼のおける電源供給を確保できます。 必要に応じて、バッテリは整備室で充電できます。 接触燃焼式センサがない場合の動作時間は通常250時間以上です。
システムコンポーネント
D-47907-2012
DrägerX-dock® 5300/6300/6600
Dräger X-dock®シリーズは、ポータブル Drägerガス検知警報器を総 合的に管理するための製品です。 テスト時間が短く、ガス消費も 少ない自動バンプテストと校正により、時間短縮とコスト削減を 実現できます。 総合的な情報管理と評価により、検知器の運用・ 管理をサポートします。
システムコンポーネント
ST-740-2006 Dräger バンプテスト ステーション 使いやすく、携帯性にも優れたスタンドアロン型の製品です。 バ ンプテスト ステーションを使用することで、ガス検知器や警報器 の機能テストを簡単にすばやく行えます。アクセサリー
D-11857-2016Dräger X-am Pump
Dräger X-am Pumpは、Dräger X-am 2500、5000、5600用の外付け ポンプになり、タンクやシャフト内のサンプリング・事前測定な どに使用します。 電源が入っている状態のX-am®ガス検知警報器に 取り付けると、自動でポンプが起動します。 また、素早く簡単に 吸引モードから拡散モードへ切り換えることができます。 電源パックおよび充電セット 構成品: NiMH 電源、充電モジュール、充電用ACアダプター
アクセサリー
D-0494-2018 校正ガス・アクセサリー 校正は、ガス検知警報器の機能性確保や安全な使用のため、ま た、関連法規や実施規則の順守のためにも重要になります。 ド レーゲルでは、豊富な校正ガスオプションをご用意しています。 D-30746-2015 Dräger 設定・評価用ソフトウェア 専用に開発された Dräger ソフトウェアでは、測定結果の保存、ガ ス検知器の詳細な設定、パフォーマンスデータの表示なども容易 に行えます。関連製品
D-14325-2017 Dräger X-am® 5000 Dräger X-am® 5000は、主に個人モニタリング用途向けに開発され たガス検知警報器シリーズの1つです。 1～5成分ガスを検知可能 なガス警報器で、可燃性ガス・蒸気をはじめ、酸素、有害濃度の 毒性ガス、有機ガス・蒸気、臭気物質、アミンを確実に検知しま す。関連製品
D-23637-2009 Dräger X-am® 5600 Dräger X-am® 5600は、人間工学に基づきデザインされ、革新的な 赤外線式センサ技術を搭載している、最大6成分のガスを検知でき る非常に小型なガス検知警報器です。 個人のモニタリング用途に 適しており、優れた耐久性と防水性を備えているため、可燃性や 毒性ガス・蒸気、酸素濃度を正確に測定できます。 D-6491-2017 Dräger X-am 3500 Dräger X-am 3500は、サンプリング・事前測定用途に特化した設計 となっています。 この1～4成分ガス検知警報器は、可燃性ガス・ 蒸気、酸素、一酸化炭素、硫化水素、二酸化窒素、二酸化硫黄を 正確に検知・測定します。 最先端の機能・デザインと豊富なアク セサリーにより、最高クラスの安全性と使い勝手の良さを実現し ています。 D-6491-2017 Dräger X-am 8000 これまでにない使い勝手の良い簡単なサンプリング・事前測定を 実現しています。 この1〜7成分ガス検知警報器は、拡散・吸引 モードのどちらにおいても、毒性ガスや可燃性ガス・蒸気、酸素 を同時に検知・測定します。 最先端の機能・デザインと分かりや すい操作ガイダンス機能により、高い作業性と安全性を実現して います。技術仕様
寸法（幅 x 高さ x 奥行き） 48 x 130 x 44mm 重量 220〜250g 温度 -20〜+50 °C (最長15分間 -40 〜 +50 °C) 圧力 700～1,300mbar 環境条件 相対湿度 10～95 % r.h. 保護等級 IP 67 ランプ 360° ブザー マルチトーン（30cmの距離で90dB以上) アラーム バイブレーション 動作時間 12時間以上（NiMH充電池／単三形アルカリ乾電池2本 *別売 アルカリ乾電池パックが必要です） 250時間以上（Exセンサなし、アルカリ乾電池使用時） 充電時間 4時間未満 データロガー 赤外線インターフェイスを用いて取得可能、4成分ガス、1分 あたり1値の間隔で記録した場合1,000時間以上 ポンプ動作 最長ホース長さ45m: ATEX I M1 Ex da ia I Ma II 1G Ex ia IIC T4/T3 Ga IECEx IECExEx da ia I Ma Ex da ia IIC T4/T3 Ga CSA（カナダおよび米国） クラス I ディビジョン 1 グループ A, B, C, D, E, F, G T.-コード T4/T3A/Ex da ia IIC T4/T3 /Ga
EN 50104 O2 EN 45544-1, EN 45544-2 CO & H2S 測定性能証明書 EN 60079-29-1 メタン～ノナン、H2 CEマーク 電磁両立性（指令 2014/30/EU） ATEX（指令 94/9/EC） MED 欧州海事指令（指令 2014/90/EU） 認証 (日本国内防爆認証取得 済） EAC PO Ex da ia I Ma X 0Ex da ia IIC T4/T3 Ga X
注文情報
Dräger X-am® 2500 注文番号 Dräger X-am® 2500 複数のタイプがあります。 後からその他のセンサに変更する ことは できません。 校正証明書付き。 NiMH充電池、 充電台、 AC アダプタ(1台)、 六角レンチ Dräger X-am® 2500 単成分タイプ（可燃性ガス） 53 65 606 Dräger X-am® 2500 2成分タイプ（可燃性ガス、酸素） 53 65 603 Dräger X-am® 2500 3成分タイプ (可燃性ガス、酸素、硫化水素) 53 65 601 Dräger X-am® 2500 3成分タイプ (可燃性ガス、酸素、一酸化炭 素) 53 65 602 Dräger X-am® 2500 4成分タイプ (可燃性ガス、酸素、一酸化炭 素、硫化水素) 53 65 600注文情報
Drägerセンサ 測定範囲 解像度 予測寿命 注文番号 可燃性ガス CatEx 125 PR 1, 2 0～100%LEL 0〜5Vol.-% CH4 1%LEL 0.1Vol.% >4年 68 12 950DrägerSensor XXS 酸素1 0～25Vol% 0.1vol-% > 5年 68 10 881
DrägerSensor 一酸化炭 素 (低濃度) 1 0～2,000ppm 1ppm > 5年 68 13 210 DrägerSensor XXS 硫化 水素 (低濃度) 1 0～100ppm 0.1ppm > 5年 68 11 525 1 Drägerでは、X-am® 2500と上記センサに関して 3年間の保証を致します。 2Exセンサー用特別校正がご利用いただけます （標準設定： メタン）。 電源供給ユニット NiMH 充電池パック T4 83 18 704 アルカリ電源パック（電池別売）*非危険場所でのみ使用可 83 22 237 充電用アクセサリー 充電器 83 18 639 充電器用ACアダプター (最大5台) 83 16 994 ポンプ用アクセサリー Dräger X-am®ポンプ（外部ポンプ） 83 27 100
X-am Pump CSEセット-2（ACアダプタ付き) 83 27 117
校正用アクセサリー ※校正用標準ガスは別途必要です
Dräger X-am® 1/2/5x00用校正・通信アダプタ 83 18 752
Dräger X-am® 1/2/5x00用 Dräger X-dock® 5300 83 21 880
Dräger X-dock®のその他の 仕様はお問い合わせください
Dräger X-am® 1/2/5x00用 Drägerバンプ テスト ステーション
(X-am5100は非対応) （ガスシリンダーなし）
83 19 131
通信用アクセサリー / ソフトウェア
