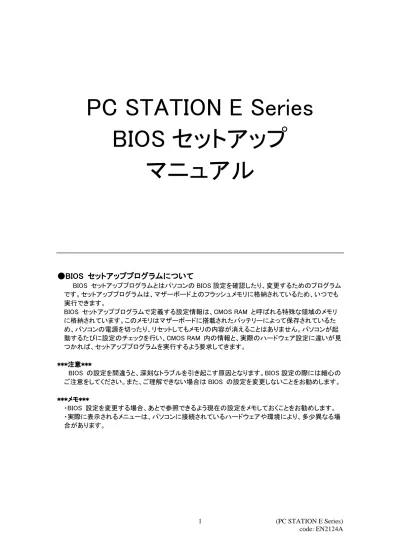

(PC STATION E Series) code: EN2124A 1
PC STATION E Series
BIOS セットアップ
マニュアル
●
●
●
●BIOS
BIOS
BIOS
BIOS セットアッププログラムについて
セットアッププログラムについて
セットアッププログラムについて
セットアッププログラムについて
BIOS セットアッププログラムとはパソコンの BIOS 設定を確認したり、変更するためのプログラム です。セットアッププログラムは、マザーボード上のフラッシュメモリに格納されているため、いつでも 実行できます。
BIOS セットアッププログラムで定義する設定情報は、CMOS RAM と呼ばれる特殊な領域のメモリ に格納されています。このメモリはマザーボードに搭載されたバッテリーによって保存されているた め、パソコンの電源を切ったり、リセットしてもメモリの内容が消えることはありません。パソコンが起 動するたびに設定のチェックを行い、CMOS RAM 内の情報と、実際のハードウェア設定に違いが見 つかれば、セットアッププログラムを実行するよう要求してきます。 *** *** *** ***注意注意注意注意************ BIOS の設定を間違うと、深刻なトラブルを引き起こす原因となります。BIOS 設定の際には細心の ご注意をしてください。また、ご理解できない場合は BIOS の設定を変更しないことをお勧めします。 *** *** *** ***メモメモメモメモ************ ・BIOS 設定を変更する場合、あとで参照できるよう現在の設定をメモしておくことをお勧めします。 ・実際に表示されるメニューは、パソコンに接続されているハードウェアや環境により、多少異なる場 合があります。
(PC STATION E Series) code: EN2124A 2
●
●
●
●BIOS
BIOS
BIOS
BIOS セットアッププログラムに入るには
セットアッププログラムに入るには
セットアッププログラムに入るには
セットアッププログラムに入るには
1.本機の電源を入れると"SOTEC"ロゴが表示されるので、その画面が切り替るまでに[F2]キーを 押してください。キーを押すのが遅れると、OS が立ち上がります。 2.BIOS セットアッププログラムに入ると、【セットアップメニュー】が表示されます。 セットアップ画面の最上部のメニューバーから使用できるメニュー メニュー画面 説 明 Main ハードウェアコンポーネントにリソースを割り当てます。 Advanced チップセットを介して使用できる、高度な機能を指定します。 Security パスワードとセキュリティ機能を指定します。 Power 電力管理機能を指定します。 Boot 起動オプションと電源制御を指定します。 Exit 変更を保存、または破棄します。 メニュー画面で使用できるファンクションキー セットアップキー 説 明 [ Esc] メニューを終了します。 [ ←] または[ →] 別のメニュー画面を選択します。 [ ↑] または[ ↓] カーソルを上下に移動します。 [ + ] または[ - ] フィールドに対して値を選択します。 [ F9] 現在のメニューに対する、デフォルトの設定値を読み込みます。 [ F10] 現在の値を保存し、セットアップを終了します。 [ Enter] コマンドを実行したり、サブメニューを選択します。 ヘルプウィンドウ ヘルプウィンドウ ヘルプウィンドウ ヘルプウィンドウ 各メニューの右側のフィールドヘルプウィンドウに、現在選択しているフィールドのヘルプが表示され ます。
(PC STATION E Series) code: EN2124A 3
●BI
BI
BI
BIOS
OS
OS
OS セットアッププログラムメニュー
セットアッププログラムメニュー
セットアッププログラムメニュー
セットアッププログラムメニュー
Main
Main
Main
Main メニュー
メニュー
メニュー
メニュー
CPU やメモリの情報を見たり、システムの日付や時刻の設定を行います。 機 能 オプション 説 明BIOS Version - BIOS のバージョン番号を表示します。
Processor Type - プロセッサタイプを表示します。
Processor Speed - プロセッサスピードを表示します。
System Bus Speed - システムバススピードを表示します。
Cache RAM - 2 次キャッシュのサイズを表示します。 Total Memory - システムメモリの合計を表示します。 RIMM1~4 - メモリバンク別に認識しているメモリを表 示します。 Language ・English ・Español ・Deutsch ・Italiano ・Français セットアップメニューの表示言語項目
Memory Configration ・Non-ECC ・ECC
ECC チェック機能の ON/OFF 設定をしま す。
System Time 時/分/秒 現在の時刻を指定します
(PC STATION E Series) code: EN2124A 4
Advanced
Advanced
Advanced
Advanced メニュー
メニュー
メニュー
メニュー
チップセットを介して使用できる高度な機能を設定します。 機 能 オプション 説 明PCI Configuration ・Auto
・3、5、9、10、11
IRQ をどのように PCI スロットに割り当てる かを設定します。
Boot Configuration サブメニュー システム起動時の設定をします。
Peripheral Configuration サブメニュー オンボード I/O デバイスとその他のハードウ ェア関連の設定をします。
IDE Configuration サブメニュー IDE デバイスの設定をします。
Diskette Configuration サブメニュー フロッピーディスクドライブ、コントローラの設 定をします。 EventLog Configuration サブメニュー イベントログに関する設定をします。 Video Configuration サブメニュー ディスプレイに関する設定をします。 Boot Configuration Boot Configuration Boot Configuration Boot Configuration サブメニューサブメニューサブメニューサブメニュー 機 能 オプション 説 明
Plug & Play O/S ・No ・Yes
プラグアンドプレイ対応ハードウェアに対す るリソースの割り当てを BIOS で行わずに、 OS で設定するかどうかを選択します。 Reset Config Data ・No
・Yes ESCD(IRQ、DMA、I/O ポート等の情報)をリ セットするかどうかを設定します。 Numlock ・Off ・On PC 起動時の Numlock の状態を設定しま す。 Peripheral Configuration Peripheral Configuration Peripheral Configuration Peripheral Configuration サブメニューサブメニューサブメニューサブメニュー 機 能 オプション 説 明
Serial Port A/B ・Disabled ・ Enabled ・ Auto シリアルポートの設定をします。 Enabled を選択することにより、ベース I/O ア ドレス、IRQ を手動で設定することができま す。
Parallel Port ・Disabled ・ Enabled ・Auto パラレルポートの設定をします。 Enabled を選択することにより、ベース I/O ア ドレス、IRQ を手動で設定することができま す。
Mode ・Output Only ・ Bi-directional ・ EPP
・ ECP
パラレルポートのモードを設定します。
Audio Device ・Disabled ・Enabled
オンボードオーディオデバイスの有効、無効 を設定します。
LAN Device ・Disabled ・Enabled
オンボード LAN デバイスの有効、無効を設 定します。
Legacy USB Support ・Disabled ・Enabled
USB 機器のレガシーモードの有効、無効を 設定します。
(PC STATION E Series) code: EN2124A 5 IDE Configuration IDE Configuration IDE Configuration IDE Configuration サブメニューサブメニューサブメニューサブメニュー 機 能 オプション 説 明
IDE Controller ・Disabled ・ Primary ・ Secondary ・ Both
IDE コントローラの有効、無効を設定します。
PCI IDE Bus Master ・Disabled ・ Enabled
バスマスタ IDE モードの有効、無効を設定し ます。
Hard Disk Pre-Delay ・Disabled ・ 3、6、9、12、15、
21、30 Seconds
システムが起動してから IDE デバイスを 検出するまでの時間を設定します。
・ Primary IDE Master ・ Primary IDE Slave ・ Secondary IDE Master ・ Secondary IDE Slave
・None ・ User ・ Auto ・ CD-ROM ・ ATAPI Removable ・ Other ATAPI ・ IDE Removable IDE デバイスのタイプを指定します。 Auto を選択すると、使用している IDE 機器 の種類を BIOS が自動的にチェックします。 各パラメータについて十分な知識がある方 以外はこれらのパラメータを手動で変更しな いでください。 また変更する際には必ず HDD の説明書を よくお読みください。 Diskette Configurati Diskette Configurati Diskette Configurati Diskette Configuration on on on サブメニューサブメニューサブメニューサブメニュー 機 能 オプション 説 明
Diskette Controller ・Disabled ・ Enabled
フロッピーコントローラの有効、無効を設定 します。
Floppy A ・Not Installed ・360 KB 、5 4 /1" ・1.2 MB 、5 4 /1" ・720 KB 、3 2 /1" ・ 1.44/1.25 MB 、3 2 /1" ・ 2.88 MB、3 2 /1" フロッピードライブ A の容量と物理サイズ を指定します。
Diskette Write Protect ・Disabled ・ Enabled フロッピードライブのライトプロテクトの有 効、無効を設定することができます。 EventLog Config EventLog Config EventLog Config
EventLog Configuration uration uration uration サブメニューサブメニューサブメニュー サブメニュー
機 能 オプション 説 明
View Event Log [Enter] イベントログを表示します。 Clear All Event Log ・ No
・ Yes
イベントログを消去します。
Event Logging ・Disabled ・ Enabled
DMI イベントのログ採取を許可します。
ECC Event Logging ・Disabled ・ Enabled
(PC STATION E Series) code: EN2124A 6 Video Configuration Video Configuration Video Configuration Video Configuration サブメニューサブメニューサブメニューサブメニュー 機 能 オプション 説 明
AGP Aperture Size ・64MB ・ 256MB
AGP デバイスがシステムメモリから使用で きるメモリ容量を指定します。
Primary Video Adapter ・ AGP ・ PCI
PCI と AGP ビデオカードを 2 枚差しした場 合、どちらをプライマリに設定するか指定し ます。
(PC STATION E Series) code: EN2124A 7
Security
Security
Security
Security メニュー
メニュー
メニュー
メニュー
パスワードとセキュリティ機能を設定します。 機 能 オプション 説 明 Supervisor Password Is - パスワードが設定されているかどうかを表示 します。 User Password Is - パスワードが設定されているかどうかを表示 します。Set Supervisor Password パスワードには、最 大で 7 文字の英数字 が使用できます。
スーパーバイザーパスワードを指定します。
Set User Password パスワードには、最 大で 7 文字の英数字 が使用できます。
ユーザーパスワードを指定します。
Clear User Password ・ Yes ・ No
ユーザーパスワードを消去します。
*ユーザーパスワードを設定している場合に のみ表示されます。
User Access Level ・ Limited ・ No Access ・ View Only ・ Full ユーザーレベルに対する BIOS セットアップ プログラムに対するアクセス権を設定しま す。 *スーパーバイザーパスワードを設定してい る場合にのみ表示されます。 *** *** *** ***メモメモメモメモ************ パスワードの保管について 入力したパスワードは覚えておくか、必ずメモしておくようにしてください。パスワードを忘れると、次 に電源を入れたときにセットアッププログラムに入ることができなくなったり、セットアッププログラムの 変更ができなくなったりします。 パスワードを削除、または変更 パスワードを削除、または変更 パスワードを削除、または変更 パスワードを削除、または変更 現在のパスワードを削除したい場合は、以下の手順に従ってください。
1 Security メニューの Set User Password (ユーザーパスワードの設定)、または Set Supervisor Password (スーパーバイザーパスワードの設定)で、[ Enter] キーを押します。
2 [ Enter Password] に現在のパスワードを入力し、[ Enter] キーを押します。
3 現在のパスワードを削除するには、[ Enter New Password] で、[ Enter] キーを押すだけにします。 4 [ Confirm New Password] が表示されたら、もう一度[ Enter] キーを押します。
現在のパスワードを変更するには手順 3 と 4 で、[ Enter] キーを押す前に新しいパスワードを入力 してください。
(PC STATION E Series) code: EN2124A 8
Power
Power
Power
Power メニュー
メニュー
メニュー
メニュー
電源管理機能を設定します。 機 能 オプション 説 明 APM サブメニュー APM に関する設定をします。 ACPI サブメニュー ACPI に関する設定をします。After Power Failure ・ Stay Off ・ Last State ・Power On AC 電源が切断された後、電源が復旧した場 合の PC の動作を指定します。 ・ Wake on LAN ・ Wake on PME ・ Wake on Modem Ring
・Stay Off ・Power On
LAN、PCI Power Management Enable イベン ト、モデムの呼び出し音からのウェイクアップ イベントが発生した場合の PC の動作を指定 します。 APM APM APM APM サブメニューサブメニューサブメニューサブメニュー 機 能 オプション 説 明
Power Management ・Disabled ・Enabled
APM 機能の有効、無効を指定します。
Inactivity Timer ・Off ・ 1 Minutes ・ 5 Minutes ・10 Minutes ・20 Minutes ・30 Minutes ・60 Minutes ・120 Minutes スタンバイモードに入るための、システムが 動作していない時間の長さを指定します。
Hard Drive ・Disabled ・Enabled ハードディスクに対してスタンバイ、またはサ スペンド中に電源管理を行うかどうかを指定 します。 ACPI ACPI ACPI ACPI サブメニューサブメニューサブメニューサブメニュー 機 能 オプション 説 明
ACPI Suspend State ・S1 State ・S3 State
サスペンドタイプを選択します。
Wake on LAN fromS5 ・Stay Off ・Power On
S5 からの LAN ウェイクアップ機能をオン・オ フします。
(PC STATION E Series) code: EN2124A 9
Boot
Boot
Boot
Boot メニュー
メニュー
メニュー
メニュー
起動機能と起動順序を設定します。 Quiet Boot ・ Disabled・ Enabled
Disabled→ POST メッセージを表示します。 Enabled→ POST メッセージの変わりに SOTEC ロゴを表示します。
Intel(R) Rapid BIOS Boot ・ Disabled ・ Enabled
起動時間を短縮する為に POST の幾つかの テスト項目を省略します。
Scan User Flash Area ・ Disabled ・ Enabled
BIOS が Flash ROM のユーザエリアをスキャ ンすることを許可します。
USB Boot ・ Disabled ・ Enabled
USB デバイスからのブートを許可します。
Boot Device Priority - サブメニュー Hard Disk Drives
Removable Devices ATAPI CD-ROM Drives
- 接続されているデバイス毎の情報を表示し
ます。
Boot Boot Boot
Boot Device PriorityDevice PriorityDevice PriorityDevice Priority サブメニューサブメニューサブメニューサブメニュー ・1st Boot Device ・2nd Boot Device ・ 3rd Boot Device ・ 4th Boot Device ・ Removable Dev. ・ Hard Drive ・ ATAPI CD-ROM ・ Intel Boot Agent ・ Disabled 起動順序を使定します。 リストされているデバイスの順序で起動可能 なデバイスを検索していきます。
Exit
Exit
Exit
Exit メニュー
メニュー
メニュー
メニュー
セットアッププログラムの終了、変更の保存、デフォルト設定の読み込みや保存を行います。 機 能 説 明Exit Saving Changes セットアップを終了し、変更を CMOS RAM に保存します。 Exit Discarding Changes セットアップで行ったすべての変更を保存しないで終了します。 Load Setup Defaults すべてのセットアップオプションに対してデフォルト値を読み込みま
す。
Load Custom Default 「Save Custom Default」で保存した値を読み込みます. Save Custom Default 手動でカスタマイズした設定を保存します。
Discard Changes セットアップは終了せず、変更を破棄します。パソコンの電源を入れ たときのオプション値が使用されます。
