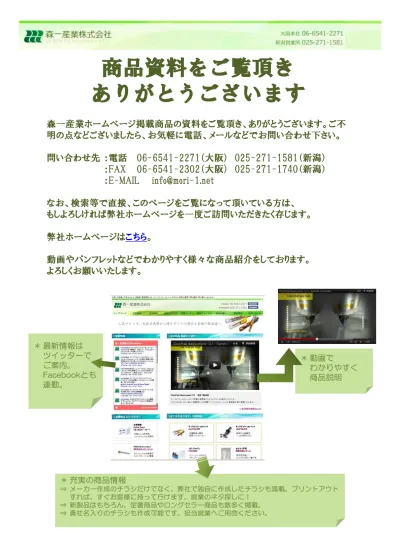

森一産業ホームページ掲載商品の資料をご覧頂き、ありがとうございます。ご不

明の点などございましたら、お気軽に電話、メールなどでお問い合わせ下さい。

問い合わせ先：電話 06-6541-2271（大阪） 025-271-1581（新潟）

：FAX

06-6541-2302（大阪） 025-271-1740（新潟）

：E-MAIL

[email protected]

なお、検索等で直接、このページをご覧になって頂いている方は、

もしよろしければ弊社ホームページを一度ご訪問いただきたく存じます。

弊社ホームページは

こちら

。

動画やパンフレットなどでわかりやすく様々な商品紹介をしております。

よろしくお願いいたします。

(2)

旋削工具カタログ　CT-094J

高品質・高生産性のための外径・端面旋削工具

コロターン

300

対応

ISO13399

新製品

● 全く新しい8コーナ仕様のチップ

多軸プレス技術を用いて製造した8コーナ仕様のチップ

優れた安定性と繰り返し精度を持つ独自のチップ固定技術i-ロックを採用

● 2方向（すくい面、逃げ面）からの高精度クーラントによる安定したチップ寿命

2方向からのクーラントの使い分けが可能、効果的に刃先を冷却

チップ寿命の延長、安定化を実現

NEW!

ワイパーブレーカチップ、

複合加工機向けコロマントキャプトホルダ導入

(3)

2 コロターン

300の特長

すくい面に加え、逃げ面にもクーラントを供給することで

刃先を効果的に冷却。チップ寿命の延長、安定化を実現し

ます。

また、高精度のクーラントノズルを装備しています。位置決

め不要で所定の箇所に正確にクーラントを当てることが可能

です。

2 _{方向からの高精度クーラント}

ワイパーチップのノーズ R は複数の円弧により形成されており、

大きな円弧によるさらい刃が仕上げ面粗さを良好に保ちます。

また、通常チップよりも仕上げ面粗さを低下させることなく、送り

を2 倍以上に上げることも可能です。

新登場のワイパーチップ

M5W

_ブレーカ

多軸プレス技術を用いて製造した 8コーナ仕様のチップです。

ISO 規格 CNMG チップと同様の加工で使用できます。

また、このチップは外周研磨処理がされており、刃先精度が

良く、低抵抗な加工を実現します。

全く新しい

8 _{コーナー仕様のチップ}

サンドビック独自のチップ固定技術 i-Lock 技術により加工中の

チップのずれを防ぎ、優れた安定性とチップ取付時の繰り返し

精度の向上に大きく寄与します。

安定加工を実現するホルダ

ガイドライン

2 倍の送り＝同じ面粗さ

同じ送り　＝ 2 倍優れた面粗さ

ワイパーチップ通常のチップ

(4)

コロターン

300 コロターン300のクーラント技術

クーラントによる問題への対処法

Re ＝ノーズR 0.2 Re 切込み a（mm）p 送りf（mm/r）n 下部クーラント

上部（すくい面）と下部（逃げ面）のクーラントを使い分ける

ことでより効果的な刃先の冷却が可能です。

青色の範囲

の切削条件では上部と下部のクーラント、青色の

範囲外の条件では下部クーラントの使用を推奨します。

上部と下部クーラントの使い分け

チップ寿命が安定しない（青色範囲内）

……

▲

　

上部（すくい面）及び下部（逃げ面）クーラントを使用する

チップ寿命が安定しない（白色範囲内）

……

▲

　

下部（逃げ面）クーラントのみを使用する

ワークの面粗さが悪い

………

▲

　

切りくずが原因の場合は、上部（すくい面）クーラントを使用する

切りくずが切れない

………

▲

　

上部（すくい面）クーラントを使い、可能なら高圧クーラントにする

❶

上部（すくい面）＋下部（逃げ面）クーラント

通常状態で使用可能。

❷

下部クーラント（逃げ面）

上部クーラントノズルと備付けのネジ部品を交換することで、

下部クーラントのみを使用可能。

❸

上部クーラント（すくい面）

別売りのクーラントストップスクリュー（型番 5512 104-03）で

バイト下部の穴を塞ぐことで、上部クーラントのみを使用可能。

クーラント供給選択方法

❶

❷

❸

クーラントストップスクリュー（5512 104-03）

問題点

解決法

前方首下から配管する

3 シャンクバイト配管方法

アダプターを使用する

QS -ストップを介して配管する

1

2 後ろから配管する

4

5512 104-02 ※ 前方首下からの配管には、別売りの専用アダプタ（5512 104-02）が必要です。

(5)

4 セット内容

ホースの長さ、 mm ストレート型コネクタ接続エルボ型・ストレート型コネクタ接続エルボ型コネクタ接続キットセット内容数量キットセット内容数量キットセット内容数量 150 5693 066-011 5693 067-011 5693 068-011 5693 066-011) ₁ _{5693 067-01}1) ₁ _{5693 068-01}1) ₁ 5692 063-01 1 5692 063-01 1 5692 063-01 1 5692 063-02 1 5692 063-02 1 5692 063-02 1 5692 063-03 2 5692 063-03 1 5692 063-05 1 5692 063-04 1 5692 063-05 1 5692 063-06 2 5692 063-08 2 5692 063-06 1 5692 063-07 1 5692 063-07 1 5692 063-08 4 5692 063-08 3 200 5693 066-021 5693 067-021 5693 068-021 5693 066-021) ₁ _{5693 067-02}1) ₁ _{5693 068-02}1) ₁ 5692 063-01 1 5692 063-01 1 5692 063-01 1 5692 063-02 1 5692 063-02 1 5692 063-02 1 5692 063-03 2 5692 063-03 1 5692 063-05 1 5692 063-04 1 5692 063-05 1 5692 063-06 2 5692 063-08 2 5692 063-06 1 5692 063-07 1 5692 063-07 1 5692 063-08 4 5692 063-08 3 250 5693 066-031 5693 067-031 5693 068-031 5693 066-031) ₁ _{5693 067-03}1) ₁ _{5693 068-03}1) ₁ 5692 063-01 1 5692 063-01 1 5692 063-01 1 5692 063-02 1 5692 063-02 1 5692 063-02 1 5692 063-03 2 5692 063-03 1 5692 063-05 1 5692 063-04 1 5692 063-05 1 5692 063-06 2 5692 063-08 2 5692 063-06 1 5692 063-07 1 5692 063-07 1 5692 063-08 4 5692 063-08 3 300 5693 066-041 5693 067-041 5693 068-041 5693 066-041) ₁ _{5693 067-04}1) ₁ _{5693 068-04}1) ₁ 5692 063-01 1 5692 063-01 1 5692 063-01 1 5692 063-02 1 5692 063-02 1 5692 063-02 1 5692 063-03 2 5692 063-03 1 5692 063-05 1 5692 063-04 1 5692 063-05 1 5692 063-06 1 5692 063-08 2 5692 063-06 1 5692 063-07 1 5692 063-07 1 5692 063-08 4 5692 063-08 3 1）‌‌ホースは個別注文できません。‌ その他の付属部品は個別注文が可能です。最少発注数：1 個 VDI クーラントプラグ G1/8"x‌0.907 VDI クーラントプラグ埋め栓 G1/8"x‌0.907 M10x1.5 M10x1.5 G1/8"x‌0.907 G1/4"x1.337-G1/8"x0.907（M10）ワッシャ 5692 063-01 5692 063-02 5692 063-03 5692 063-04 5692 063-05 5692 063-06 5692 063-07 5692 063-08 注：銅ワッシャのため、クーラントが一部漏れることもございますが、加工には問題ございません。 15mm 15mm

クーラント接続キット

(6)

コロターン

300 テーパねじ対応　クーラントキット

型番コネクタキット 5692 070-01 チューブ‌200mm 5693 065-01 エクステンションチューブアダプタ 5692 067-01 コネクタキットの内容 A エルボ型（90°）コネクタ_{SWVE‌06LR‌（1/8”）} ２個 B シールワッシャ_{TREDO‌1/8”} ２個 C エルボ型（90°）コネクタ_{SWVE‌06-LM‌（M10）} １個 D ストレート型コネクタ_{GE‌06-LR‌（R1/8” テーパ）１個} E ストレート型コネクタ_{GE‌06-LM‌（M10 テーパ）１個} M10-テーパテーパ 1/8” テーパ 1/8” エクステンションチューブアダプタワッシャワッシャ M10-テーパワッシャワッシャエクステンションチューブアダプタ

❶ 機械のサイズに合わせ、「ホース」の長さを決めます。

❷

「クーラント接続キット」の中から、使用する工作機械に合わ

せてエルボ型とストレート型のうち必要なキットを選定します。

　それぞれのねじサイズは以下になります。これに合う市販の

コネクタもご使用になれます。

工　具　側：G1/8"

ホース側：M12

工作機械側：M10、G1/8"、G1/4"

❸ 工具と「ホース」をコネクタでつなぎます。

　加工の前にクーラントの噴射を行い、クーラントの漏れがな

いか確認してください。

注：クーラント穴の詰まりを防止するため、目の細かいクーラントフィルター（5-25μm を推奨）を使用し、こまめにフィルターを交換してください。　　ワッシャーは金属ワッシャーのため、わずかにクーラントがもれる可能性があります。長さを確認

①

クーラント取付け手順

ノズル交換（別売り）

型番ノズル穴径（mm）_CXD ねじサイズ_CNT 六角レンチサイズ‌_（mm） 5691 026-01 0.60 M4 2.0 5691 026-02 0.80 5691 026-03 1.00 5691 026-04 1.20 5691 026-05（通常付属品） 1.40 5691 026-06 2.00

穴径の異なるノズルも選択可能です。クーラントがかかる

範囲や勢いを変更できます。

右図の型番表をご参照ください。

(7)

6 コロターン

300　コロマントキャプトカッティングヘッド

寸法、mm 最大クーラント圧

シート1）

サイズ

SSC CZCMS DMIN1 DMIN2 CNSC 型番 DCON LF WF Bar

CP 適用チップ 10 C4 150 100 3 C4-3-80-LL27055-10C 40 55 27 150 4.5 0.43 3-80-1011□□ C4 150 100 3 C4-3-80-LR27055-10C 40 55 27 150 4.5 0.43 3-80-1011□□ C5 170 100 3 C5-3-80-LL35060-10C 50 60 35 150 4.5 0.76 3-80-1011□□ C5 170 100 3 C5-3-80-LR35060-10C 50 60 35 150 4.5 0.76 3-80-1011□□ C6 200 100 3 C6-3-80-LL45065-10C 63 65 45 150 4.5 1.25 3-80-1011□□ C6 200 100 3 C6-3-80-LR45065-10C 63 65 45 150 4.5 1.25 3-80-1011□□ 1）SSC=チップのSSC（シートサイズ）に合わせてください。 2016年新製品寸法、mm 最大クーラント圧シート1）サイズ

SSC CZCMS DMIN2 RMPX CNSC 型番 DCON LF WF Bar

CP 適用チップ 10 C5 220 45° 3 C5-3-80-MN00115-10C 50 115 0.4 150 4.5 1.35 3-80-1011□□ C6 250 45° 3 C6-3-80-MN00115-10C 63 115 0.4 150 4.5 2.05 3-80-1011□□ 1）SSC=チップのSSC（シートサイズ）に合わせてください。 2016年新製品 ●

切込み角：

95 °

カスタマイズプラス（準標準品）が可能です。詳細は弊社営業所にお問い合わせください。

コロターン

300　シャンクバイトホルダ（QSタイプ）

寸法、mm 最大クーラント圧シート1）サイズ SSC CZCMS OHX CNSC 型番 B H HBL LF WF HF CNT Bar CP 適用チップ 10 20 × 20 54 3 QS-3-80LR/L202034-10C 20 20 34 103 25 20 G1/8 150 4.5 0.32 3-80-1011□□ 25 × 25 56 3 QS-3-80LR/L252531-10C 25 25 31 115 32 25 G1/8 150 4.5 0.55 3-80-1011□□ 1）SSC=チップのSSC（シートサイズ）に合わせてください。 2016年新製品 ●

切込み角：

95 °

カスタマイズプラス（準標準品）が可能です。詳細は弊社営業所にお問い合わせください。画像は右勝手です画像は右勝手です画像は右勝手です勝手によってクランプスクリューの位置（➡）が異なります。 ☟クランプスクリュークランプスクリュー➡ 左勝手右勝手勝手によってクランプスクリューの位置（➡）が異なります。 ☟クランプスクリュークランプ➡ スクリュー左勝手右勝手 ●

切込み角：

50°

(8)

コロターン

300 コロターン

300用チップ

コロターン

300用チップブレーカ

シート1）サイズ SSC

P

寸法、mm 型番 4315 4325 LE S RE W1 中仕上げ 10 3-80-101104-8-L4 ☆ ☆ 4.0 11.0 0.4 10.0 3-80-101108-8-L4 ☆ ☆ 4.0 11.0 0.8 10.0 3-80-101112-8-L4 ☆ ☆ 4.0 11.0 1.2 10.0 中荒 10 3-80-101108-8-M5 ☆ ☆ 4.0 11.0 0.8 10.0 3-80-101112-8-M5 ☆ ☆ 4.0 11.0 1.2 10.0 10 3-80-101108-8-M5W ☆ ☆ 4.0 11.0 0.8 10.0 3-80-101112-8-M5W ☆ ☆ 4.0 11.0 1.2 10.0 1）SSC=チップのSSC（シートサイズ）に合わせてください。 ※1ケース2個入りです。 2016年新製品 ●

刃先角度：

80 °

-L4

　

_{中仕上げ旋削用　汎用ブレーカ}

RE （mm） ap （mm） fn （mm/r） 0.4 0.25～3.0 0.1～0.3 0.8 0.5～3.0 0.12 ～0.32 1.2 0.65～3.0 0.15～0.35

3-80-101108-8-L4

●

ap =0.5

～

3mm

●

f

_n

=0.12

～

0.32mm/r

適用範囲

-M5

中荒旋削用　汎用ブレーカ

RE （mm） ap （mm） fn （mm/r） 0.8 0.8～3.8 0.2～0.45 1.2 1.2～3.8 0.25～0.55

3-80-101108-8-M5

●

ap =0.8

～

3.8mm

●

f

_n

=0.2

～

0.45mm/r

適用範囲

-M5W

中荒旋削用　ワイパーブレーカ

RE （mm） ap （mm） fn （mm/r） 0.8 0.5～3.8 0.2～0.6 1.2 0.8～3.8 0.25～0.7

3-80-101108-8-M5W

●

ap =0.5

～

3.8mm

●

f

_n

=0.2

～

0.6mm/r

適用範囲

加工事例

P

被削材：S55C 相当品（炭素鋼）工程：外径旋削クーラント：あり（水溶性）、内部給油切削速度‌Vc（m/min）：420 送り‌fn（mm/rev）：0.56 切込み‌ap（mm）：0.7 チップ：3-80-101108-8-L4‌GC4315 他社品コロターン 300 チップ寿命（部品）：60 145 被削材：S45C 相当品（炭素鋼）工程：外径旋削クーラント：あり（水溶性）、内部給油他社品 CNMG120408 コロターン 300M5ブレーカ、GC4325 切削速度‌Vc（m/min）：180 220 送り‌fn（mm/rev）：0.34 0.45 切込み‌ap（mm）：2.5 2.5 チップ寿命（部品）：18 50 被削材：SCM440 相当品（低合金鋼）工程：外径旋削クーラント：あり（水溶性）、内部給油他社品 CNMG120404 コロターン 300L4 ブレーカ、GC4315 切削速度‌Vc（m/min）：150 195 送り‌fn（mm/rev）：0.28 0.32 切込み‌ap（mm）：1.5 1.5 チップ寿命（部品）：40 40

チップ寿命 2.4 倍！

チップ寿命および生産性 2.8 倍！

チップ寿命および生産性 1.5 倍！

(9)

鋼比切削抵抗kC1 ブリネル硬さ ◀◀◀耐摩耗性じん性▶▶▶

GC4315 GC4325

最大切くず厚さ、 hex , mm 送り、 fn , mm/r（切込み角 95°）

0.1 - 0.7 0.1 - 0.7

ISO MC No.1） _{CMC No.}2） _被削材 _N/mm2 _HB

切削速度　VC , m/min

Ｐ

鋼

P1.1.Z.AN P1.2.Z.AN P1.3.Z.AN 01.1 01.2 01.3 炭素鋼 C＝0.1 - 0.25% C＝0.25 - 0.55% C＝0.55 - 0.80% 1500 1600 1700 125 150 170 570 - 405 - 300 510 - 365 - 265 460 - 330 - 240 510 - 345 - 245 455 - 305 - 215 425 - 290 - 205 P2.1.Z.AN P2.1.Z.AN P2.5.Z.HT P2.5.Z.HT 02.1 02.12 02.2 02.2 低合金鋼（合金成分 5％）非焼入れベアリング鋼焼入れ、焼戻し焼入れ、焼戻し 1700 1800 1850 2050 180 210 275 350 560 - 370 - 260 460 - 305 - 215 300 - 210 - 155 240 - 170 - 125 460 - 305 - 215 395 - 265 - 190 255 - 180 - 140 205 - 145 - 110 P3.0.Z.AN P3.0.Z.HT 03.1103.21 高合金鋼（合金成分＞5％）焼きなまし焼入れ工具鋼 19503000 200325 405 - 270 - 200200 - 130 - 95 300 - 205 - 150135 - 95 - 75 P1.5.C.UT P2.6.C.UT P3.0.C.UT 06.1 06.2 06.3 鋳鋼炭素鋼低合金（合金成分 5％）高合金（合金成分＞5％） 1550 1600 2050 180 200 225 300 - 215 - 170 260 - 185 - 140 205 - 135 - 105 240 - 180 - 130 210 - 140 - 100 185 - 125 - 90 1）被削材分類　　2）コロマント被削材分類

切削条件

コロターン

300　コロマントキャプトカッティングヘッド部品

部品 1 2 3 4 5 6 型番クランプクランプスクリューシムシムスクリューノズルシーリングプラグスクリュー C4-3-80-LR/L27055-10C 5412 150-01 5516 010-02 5322 600-01 416.1-832 5691 026-05 3214 013-03 C5-3-80-LR/L35060-10C 5412 150-01 5516 010-02 5322 600-01 416.1-832 5691 026-05 3214 013-03 C6-3-80-LR/L45065-10C 5412 150-01 5516 010-02 5322 600-01 416.1-832 5691 026-05 3214 013-03 C5-3-80-MN00115-10C 5412 150-01 5516 010-02 5322 600-01 416.1-832 5691 026-05 3214 013-03 C6-3-80-MN00115-10C 5412 150-01 5516 010-02 5322 600-01 416.1-832 5691 026-05 3214 013-03 部品同梱品アクセサリ（別途注文品です） 7 8 9 10 11 12 型番クーラントスクリューシーリングプラグスクリューレンチクーラントストップスクリュービットレンチ C4-3-80-LR/L27055-10C 5512 104-01 174.1-864 5512 104-03 5680 083-01 5680 046-04 C5-3-80-LR/L35060-10C 5512 104-01 174.1-864 5512 104-03 5680 083-01 5680 046-04 C6-3-80-LR/L45065-10C 5512 104-01 3214 013-01 174.1-864 5512 104-03 5680 083-01 5680 046-04 C5-3-80-MN00115-10C 5512 104-01 174.1-864 5512 104-03 5680 083-01 5680 046-04 C6-3-80-MN00115-10C 5512 104-01 174.1-864 5512 104-03 5680 083-01 5680 046-04 アクセサリ（別途注文品です） 13 14 15 型番レンチレンチレンチ C4-3-80-LR/L27055-10C 3021 012-020 3021 010-050 5680 074-01 C5-3-80-LR/L35060-10C 3021 012-020 3021 010-050 5680 074-01 C6-3-80-LR/L45065-10C 3021 012-020 3021 010-050 5680 074-01 C5-3-80-MN00115-10C 3021 012-020 3021 010-050 5680 074-01 C6-3-80-MN00115-10C 3021 012-020 3021 010-050 5680 074-01

コロターン

300　シャンクバイトホルダ（QSタイプ）部品

部品 1 2 3 4 5 6 型番クランプクランプスクリューシムシムスクリューノズルシーリングプラグスクリュー QS-3-80LR/L202034-10C 5412 150-01 5516 010-02 5322 600-01 416.1-832 5691 026-05 3214 013-03 QS-3-80LR/L252531-10C 5412 150-01 5516 010-02 5322 600-01 416.1-832 5691 026-05 3214 013-03 部品同梱品アクセサリ（別途注文品です） 7 8 9 10 11 12 型番クーラントスクリューシーリングプラグスクリューシーリングプラグスクリューレンチアダプタアダプタ QS-3-80LR/L202034-10C 5512 104-01 3214 013-01 3214 012-01 174.1-864 5512 104-02 5512 104-02 QS-3-80LR/L252531-10C 5512 104-01 3214 013-01 3214 012-01 174.1-864 5512 104-02 5512 104-02 アクセサリ（別途注文品です） 13 14 15 16 17 18 型番クーラントチューブビットレンチレンチレンチレンチ QS-3-80LR/L202034-10C 5692 010-02 5680 083-01 5680 046-04 3021 012-020 3021 010-050 5680 074-01 QS-3-80LR/L252531-10C 5692 010-02 5680 083-01 5680 046-04 3021 012-020 3021 010-050 5680 074-01
