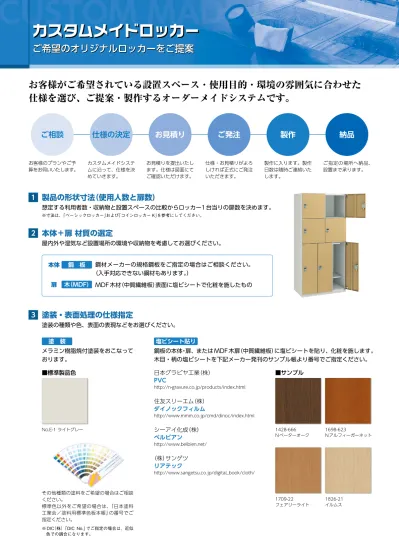

カスタムメイドロッカー
ご希望のオリジナルロッカーをご提案
お客様がご希望されている設置スペース・使用目的・環境の雰囲気に合わせた
仕様を選び、ご提案・製作するオーダーメイドシステムです。
製品の形状寸法（使用人数と扉数）
本体＋扉 材質の選定
塗装・表面処理の仕様指定
想定する利用者数・収納物と設置スペースの比較からロッカー1台当りの扉数を決めます。
屋内外や湿気など設置場所の環境や収納物を考慮してお選びください。
塗装の種類や色、表面の表現などをお選びください。
鋼材メーカーの規格鋼板をご指定の場合はご相談ください。
（入手対応できない鋼材もあります。）
メラミン樹脂焼付塗装をおこなって
おります。
鋼板の本体・扉、またはMDF木扉（中質繊維板）に塩ビシートを貼り、化粧を施します。
木目・柄の塩ビシートを下記メーカー発刊のサンプル帳より番号でご指定ください。
■標準製品色
■サンプル
その他種類の塗料をご希望の場合はご相談
ください。
標準色以外をご希望の場合は、「日本塗料
工業会／塗料用標準色板本帳」の番号でご
指定ください。
日本グラビヤ工業（株）
PVC
http://n-gravure.co.jp/products/index.html
住友スリーエム（株）
ダイノックフィルム
http://www.mmm.co.jp/cmd/dinoc/index.html
シーアイ化成（株）
ベルビアン
http://www.belbien.net/
（株）サンゲツ
リアテック
http://www.sangetsu.co.jp/digital_book/cloth/
MDF木材（中質繊維板）表面に塩ビシートで化粧を施したもの
本体
扉
※寸法は、「ベーシックロッカー」および「コインロッカー K」を参考にしてください。
1428-666
Nベーターオーク
1709-22
フェアリーライト
※DIC（株）「DICNo.」でご指定の場合は、近似
色での調合になります。
No.E-1 ライトグレー 1698-623
Nアルフィーガーネット
1826-21
イルムス
ご相談
仕様の決定
お見積り
ご発注
製作
納品
お客様のプランやご予
算をお伺いいたします。 カスタムメイドシステムに沿って、仕様を決
めていきます。
お見積りを提出いたし
ます。仕様は図面にて
ご確認いただけます。
仕様・お見積りがよろ
しければ正式にご発注
いただきます。
製作に入ります。製作
日数は随時ご連絡いた
します。
ご指定の場所へ納品、
設置まで承ります。
1
2
3
鋼 板
塗 装
塩ビシート貼り
木（MDF）
カスタムメイドロッカー
ご希望のオリジナルロッカーをご提案
施設運用やロッカー管理で重要な錠前選び
不特定多数のユーザーが利用する施設は、鍵紛失時の内筒交換や暗証番号施錠が便利
01
03
05
01N
01K
01M
02
04
引手
（施錠無し）
コインリターン錠
（100円専用）
シリンダー錠
交換用シリンダー錠
内筒交換キー
マスターキー
シリンダー錠付引手
カード対応錠
施錠無しのシンプルな引手。
サービスの一環として無料使用で
きるロッカーを提供できる。キーの
紛失や持ち帰りを防ぐため、使用時
に硬貨を預け、解錠時に返却する。
キーで扉の開け閉めをおこなう。
キー紛失時や固定利用者入替えの際に、内筒
シリンダーのみ交換可能。早期に交換対応で
き、費用が内筒部品のみで維持管理費が削減。
シリンダーを交換する際に使用する
専用キー。 マスターキーで全ての扉を解錠可能。1マスターキーに対する子鍵数1,715種。
施錠錠と一体の引手。
会員制のメンバーズカードや施設
利用カードを発行し、扉裏側の錠
に差し込み、コイン不要でロッ
カーを使用できる。利用者の特定
によるキー紛失や持ち帰りを防ぎ、
効率良い管理が可能。
●表面寸法：W60×H80（mm）
●鋼板製扉用
●表面寸法：W60×H80（mm）
●鋼板製扉用
●内筒交換可能
●マスターキー仕様
●主に木製扉用
●内筒交換可能
●マスターキー仕様
※子鍵1本付属
※２本必要な場合は、別途ご注文ください。
●表面寸法：W60×H80（mm）
●鋼板製扉用
●内筒交換可能
●マスターキー仕様
●表面寸法：W99×H88（mm）
●鋼板・木製扉用
●内筒交換可能
●マスターキー仕様
扌扉裏側
扌【対応カードサイズ】
JISⅡカード 54×85.5（mm）
施設運用やロッカー管理で重要な錠前選び
不特定多数のユーザーが利用する施設は、鍵紛失時の内筒交換や暗証番号施錠が便利
05
01
～
共通オプション
07
10-1-□□
10-2-
□□
08-□□
09-
□□
11
07H
10H
08H
ダイヤルロック
ワンタイム仕様
ワンタイム仕様
メンバー仕様
メンバー仕様
電気式テンキーロック
ナンバーロック
南京錠掛け引手
（外タイプ）
番号検索キー
（オプション）
非常キー
（オプション）
非常キー
（オプション）
利用者がダイヤルによる4桁数字
で暗証番号を自由に設定でき、キー
を携帯する必要がない。
利用者が暗証番号を自由に設定で
き、キーを携帯する必要がない電
気式ロック。テンキーとLCD表示
で入力ミスを防止。
利用者が4桁の暗証番号を自由に
設定でき、キーを携帯する必要が
ない。ツマミを回すと番号が自動
で「0」にリセットされ、他人に読
まれることを防止。電気を使わな
いメカ式なのでランニングコスト
の軽減が可能。
南京錠のサイズに関わらず使用で
きる。
※南京錠はご自身で別途ご用意ください。
暗証番号を忘れた際の解錠に
使用。
暗証番号を忘れた際の解錠に
使用。
暗証番号を忘れた際の解錠に
使用。
■使用方法
【不特定の利用者の場合】（自由変換式）
施錠： 毎回、任意の暗証番号を設定。
ツマミをCLOSEへ回し、番号を
崩す。
解錠：暗証番号を合わせOPEN。
【固定利用者の場合】（固定式）
施錠：暗証番号を変更するまで同じ番号
で使用可能。ツマミをCLOSEへ
回し、番号を崩す。
解錠：暗証番号を合わせOPEN。
●オートロック機能／解錠後、ツマミを
操作せず約5秒経過すると自動的に施
錠する。
●イタズラ防止機能／間違った暗証番
号を4回入力するとブザー音で警報後、
1分間使用を停止。
●使用履歴表示機能／過去10件分の使
用を確認可能。（ビジター仕様のみ対応）
●非常解錠機能／暗証番号を忘れた際、
マスターコード、または非常キーで解
錠可能。
■使用方法
【不特定の利用者の場合】
（ワンタイム仕様）
施錠：毎回、任意の暗証番号を設定。
ツマミを回しLOCK後、「0」にリ
セット。
解錠：暗証番号を合わせOPEN。
【固定利用者の場合】
（メンバー仕様）
施錠：暗証番号を変更するまで同じ番号
で使用可能。ツマミを回しLOCK
後、「0」にリセット。
解錠：暗証番号を合わせOPEN。
■使用方法
【不特定の利用者の場合】
（ワンタイム仕様）
施錠：毎回、任意の暗証番号（4桁）を設
定し入力。ツマミをCLOSE。
解錠：暗証番号を入力し、OPEN。
【固定利用者の場合】
（メンバー仕様）
施錠：暗証番号（1 ～8桁）を設定。変更
するまでツマミをCLOSEへ回す
だけ。
解錠：暗証番号を合わせOPEN。
※裏面のツマミで利用方法切り替えが可能。
※暗証番号を忘れた際は、番号検索キーで解
錠可能。
※設定により利用方法の選択が可能。
※暗証番号を忘れた際は、非常キーで解錠可
能。
●表面寸法：W71×H50（mm）
●鋼板製扉用
※品番別で利用方法が異なる。
※暗証番号を忘れた際は、非常キーで解錠可能。
カラー
カラー
BR（ブラウン） BL（ブラック）
IV（アイボリー）
WH（ホワイト）
GR（グレー）
GR（グレー）
WH（ホワイト）
BR（ブラウン）
●表面寸法：W59×H80（mm）
●鋼板製扉用
●表面寸法：［鋼板扉用］W75×H191（mm）
●表面寸法：［木製扉用］W89×H212（mm）
●鋼板・木製扉用
●単3形乾電池×2本使用
●表面寸法：W131×H53（mm）
●鋼板・木製扉用
施設運用やロッカー管理で重要な錠前選び
14
13H
14H
14N
13N
14K
13K
ICカードロック
番号検索キー
（オプション）
非常キー
（オプション）
交換用シリンダー錠
（オプション）
交換用シリンダー錠
（オプション）
内筒交換キー
（オプション）
内筒交換キー
（オプション）
カード各種
（オプション）
利用者が4桁の暗証番号を自由に
設定でき、キーを携帯する必要が
ない。
お手持ちのICカードが鍵になる。
簡単な操作でユーザーの登録・追
加・削除が可能。
暗証番号を忘れた際の解錠に使用。
登録済みカードを紛失した際の
解錠に使用。
キー紛失時や固定利用者入替え
の際に、内筒シリンダーのみ交
換可能。早期に交換対応でき、
費用が内筒部品のみで維持管理
費が削減。
※シリンダー錠を交換した際は、カー
ド各種（ユーザーカードを除く）も
ご購入いただく必要があります。
キー紛失時や固定利用者入替え
の際に、内筒シリンダーのみ交
換可能。早期に交換対応でき、
費用が内筒部品のみで維持管理
費が削減。
非常キー紛失時に内筒交換する
専用キー。
番号検索キー紛失時に内筒交換
する専用キー。
●
ユーザーカード（利用者用）
●
ビジター設定カード
●
メンバー設定カード
●
登録カード
●
削除カード
●
音量設定カード
■使用方法
【不特定の利用者の場合】（自由変換式）
施錠： 毎回、任意の暗証番号を設定。
ツマミをCLOSEへ回し、番号を
崩す。
解錠：暗証番号を合わせ、OPEN。
【固定利用者の場合】（固定式）
施錠：暗証番号を変更するまで同じ番号
で使用可能。ツマミをCLOSEへ
回し、番号を崩す。
解錠：暗証番号を合わせOPEN。
■使用方法
【不特定の利用者の場合】
（ビジターモード）
施錠： 起動ボタンを押し、登録したいカー
ドをかざし、ツマミをCLOSEへ
回す。
解錠：起動ボタンを押し、登録したカー
ドをかざし、ツマミをOPENへ
回す。
※ビジターモードは、お手持ちのICカードで、
施錠解錠が1度だけできます。
【固定利用者の場合】
（メンバーモード）
［登録］
① ツマミが解錠時、起動ボタンを押し、登
録カードをかざして登録モードを開始。
②登録したいカードをかざす。
③ 再度登録カードをかざして登録モード
を終了する。
［削除］
① ツマミが解錠時、起動ボタンを押し、削
除カードをかざして削除モードを開始。
②削除したいカードをかざす。
③ 再度削除カードをかざして削除モード
を終了する。
施錠：起動ボタンを押し、登録したカー
ドをかざし、ツマミをCLOSEへ
回す。
解錠：起動ボタンを押し、登録したカー
ドをかざし、ツマミをOPENへ
回す。
※裏面のモードセレクタで利用方法切り替え
が可能。
※暗証番号を忘れた際は、番号検索キーで解
錠可能。
※設定により利用方法の選択が可能。
※モード切り替えには、設定カードを別途ご
購入いただく必要があります。
※登録済みカードを紛失した際は、非常キー
で解錠可能。
●表面寸法：W59×H80（mm）
●鋼板製扉用
※ 木製扉には取り付けアダプター（別売）が必
要になります。
●内筒交換式
●表面寸法：W59×H80（mm）
●鋼板製扉用
※ 木製扉には取り付けアダプター（別売）が必
要になります。
●内筒交換式
施設運用やロッカー管理で重要な錠前選び
BL（ブラック） WH（ホワイト）
BE（ベージュ）
縦型
横型
12
電気式テンキーロック
利用者が暗証番号を自由に設定し、
キーを携帯する必要がない電気式
テンキーロック。固定利用者対象
の場合は、メンバー仕様のほか
カード挿入時のみロックシステム
が作動状態になるカード仕様も選
択可能。
■使用方法
【不特定の利用者の場合】（ビジター仕様）
施錠：毎回、任意の暗証番号（4桁）を設
定し入力。ツマミをCLOSE。
解錠：暗証番号を入力し、OPEN。
【特定の利用者の場合】（メンバー仕様）
施錠：暗証番号（4桁）を設定。変更する
までツマミをCLOSEへ回すだけ。
解錠：暗証番号を入力し、OPEN。
●こじ開けアラーム機能／施錠時に何ら
かの要因で扉が開いたとき、30秒間
ブザーで警報し、その後LEDが点滅。
●イタズラ防止機能／間違った暗証番号
を4回入力するとLEDが点滅し1分間
使用を停止。
※設定により利用方法の選択が可能。
※暗証番号を忘れた際は、マスターキー、も
しくは専用の暗証番号読取機を使用して解
錠可能。
●表面寸法：80×145（mm）
（縦型横型共通）
●鋼板･木製扉用
●単3形アルカリ乾電池×2本使用。
電池寿命は約5年
（1日5回の使用を想定）
●LCD表示付タイプも有り。
ダイヤルロック
13-
□□
受
受注生産品
受
カラー
ロッカーを快適に使用できる、多数のオプションをご用意
追加アクセサリー
ロッカーを快適に使用できる、多数のオプションをご用意
タオル掛け
棚板
ハンガーパイプ
フック
●カラーバリエーション
ゴールドヘアライン
文字：黒
Lサイズ：280×80（mm） Mサイズ：200×60（mm）
※ベース：ホワイト、文字：黒のみになります。
シルバーヘアライン
文字：黒
木目調ローズウッド
文字：黄はだ色
ホワイト
文字：黒
ガイドナンバープレート
ナンバープレート
鏡
（ネクタイ掛け付） 鏡
小物入れ
（ネクタイ掛け付）
傘たて ＋ 滴受け
外寸：W233×D313×H30（mm）
靴置きトレー
だ円型
角型
30×20（mm） 50×25（mm） 70×30（mm）
50×25（mm） 68×35（mm）
●サイズ・形状バリエーション
追加アクセサリー
追加アクセサリー
キー ･オ･メイトS型
キー ･オ･メイトRQ型
キーリング
キー ･オ･メイトR型
ICタグ仕様
ICインレイ
キー ･オ･メイトRT型
番号札
（小判札）
キーホルダー ICタグ
ミニICカード
キー ･オ･メイトRK型
カラフルで長めのリストバンド本
体。仮止め機能付きストッパー採用。
特にプールなど手首への装着を強
化させるにはこのタイプが最適。
馴染みのある時計タイプの締め付
けバンド。
簡素なカールバンドタイプ。
ロッカーで通常使われている伸び
縮みするコイルタイプのキーリン
グに、ICタグを装着したタイプ。
ICチップとアンテナを透明フィ
ルムで挟んだシート状。
厚みが薄く扱いやすいため、学生
証やゴルフスコアブックなどに収
納して使用。
時計タイプのバックル型締め付け
バンド。
最も一般的な小判タイプ。
4桁までの数字をホットスタンプ。
丈夫で防水性に優れた人気のキー
ホルダータイプ。
ICインレイの折り曲げやキズが
心配な場合は、ミニカードタイプ
を使用。通常カードの1/3と気
にならないサイズ。
簡単装着でフィット感UP。
シンプルかつ軽量化。
キーをコンパクトに収納。
●カラー：ブルー・グリーン・レッド・
オレンジ・イエロー
●材質：ポリウレタン樹脂
●カラー：ブルー・レッド・グリーン・
オレンジ・イエロー
●材質：ポリウレタン樹脂
●カラー：レッド・グリーン・イエロー
ブルー
●材質：ポリウレタン樹脂
●カラー：ブルー
●材質：ポリウレタン樹脂
●収納ICタグのサイズ：
直径22.2×厚さ3.2（mm）
●材質：PETフィルム
●寸法：40×25（mm）
※写真は標準仕様 ※写真は標準仕様
●カラー：ブルー・レッド・グリーン・
オレンジ・イエロー
●材質：ポリウレタン樹脂
●カラー：レッド・ブルー・イエロー・
グリーン・ピンク・オレンジ・
ホワイト
●材質：ABS樹脂
●寸法：30×40×2.5（mm）
●カラー：イエロー
●材質：ABS樹脂
●寸法：32×40×3.5（mm）
●カラー：ホワイト
●材質：塩化ビニール
●寸法：50×30×1.5（mm）
●カラー：ブルー・グリーン・レッド・
オレンジ・イエロー
●材質：ポリウレタン樹脂
標準仕様
￥1,200
（税別）
￥600
（税別） 番号付き（4桁）
￥200
（税別）
標準仕様
￥1,610
（税別）
バーコード仕様
￥2,110
（税別）
標準仕様
￥1,610
（税別）
バーコード仕様
￥2,110
（税別）
標準仕様
￥1,200
（税別）
バーコード仕様
￥1,650
（税別）
バーコード仕様
￥1,650
（税別）
キーバンド・リング
ストレージボックス オプション
追加アクセサリー
ご使用案内ボード
●外寸：W890×D100×H180（mm） ●付属品：固定用両面テープ
※ご使用案内ボード形状はL字曲げの置型です。本体の上に固定します。
￥18,900
（税別）
