出前授業「100Vスイッチの製作」

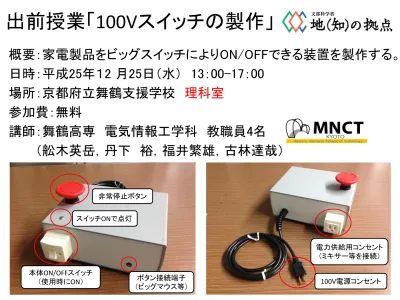

概要：家電製品をビッグスイッチによりON/OFFできる装置を製作する。日時：平成25年１2 月25日（水） 13：00-17：00 場所：京都府立舞鶴支援学校理科室参加費：無料講師：舞鶴高専電気情報工学科教職員4名（舩木英岳，丹下裕，福井繁雄，古林達哉）非常停止ボタンスイッチONで点灯本体ON/OFFスイッチ（使用時にON）ボタン接続端子（ビッグマウス等） 100V電源コンセント電力供給用コンセント（ミキサー等を接続）

(2)

「地（知）の拠点整備事業（大学COC事業）」

目的

文部科学省が地域を志向した教育・研究・地域

貢献を進め、地域の課題解決に資する様々な

人材や情報・技術が集まる、地域コミュニティの

中核的存在としての大学（高専）の機能強化を

図る。

本校は平成25年度採択校となりました。

(3)

本日の内容

１．ハンダ付けについて

(4)

ハンダごて

こて台 クリーナ

ハンダ

(5)

ハンダ付けの手順（１）

②ハンダ付けする

ものをつなぐ

(6)

ハンダ付けの手順（２）

③ハンダ付けする

場所を温める

④ハンダを溶かして

(7)

⑤こてを離して固め

る。

確認！

ハンダ付けの手順（３）

・富士山型が理想・ハンダの裾が滑らか・団子状はダメ

(8)

(9)

ハンダ付けの練習（１）

・抵抗３本・基板１枚

(10)

ハンダ付けの練習（２）

(11)

ハンダ付けの練習（３）

１．抵抗を根元から曲げる２．裏面から抵抗の足を曲げる

(12)

(13)

リレー（１）

• 電子回路図

• 利点

分かりやすい構造

安全に大電流を制御できる

直流・交流も流せる

(14)

リレー（2）

• 欠点スイッチなので動作時に「カッチ」と音がする．機械スイッチなので、動いたときにスイッチが振動する（チャタリング）．錆びる．でかい．ＯＮ／ＯＦＦしかできない．

(15)

(16)

リレーの原理

出力入力

(17)

100Vスイッチの回路図

電源コンセント

(18)

100Vスイッチの回路図

出力側

出力入力

(19)

100Vスイッチの回路図

出力側

(20)

100Vスイッチの回路図

出力側

(21)

100Vスイッチの回路図

出力側ビッグマウス等のスイッチON

(22)

100Vスイッチの回路図

電源コンセントビッグマウス等の入力出力側例．LED電飾の操作

(23)

100Vスイッチの回路図

電源コンセントビッグマウス等の入力出力側例．LED電飾の操作非常停止ボタン

(24)

(25)

(26)

(27)

(28)

作業1 配線の被覆剥き

• 配線の被覆を剥く．

例 1.5cmの被覆を剥く場合

(29)

ワイヤーストリッパー

・被覆に軽く跡をつける。

(30)

大成功

失敗

※線の数が少ないと電流が沢山流れ，発熱する恐れあり．

(31)

Before

After

(32)

作業2 配線先端の加工

(33)

(34)

・かぎ状にした配線をハンダめっきする

ポイント

・半田ごてで撚り線を温める・ハンダを流し込む

(35)

(36)

作業3 小型部品のハンダ付け

・抵抗（R

₁

，R

₂

，R

₃

），トランジスタ，コンデンサを

基板に差し込む．

ポイント

・抵抗は根元から曲げる

・コンデンサは＋，－がある．

＋ ―

(37)

基板の裏面

(38)

• 基板，部品ともにハンダごてで温め，ハンダ

を流し込む．

(39)

(40)

(41)

作業4 中型部品のハンダ付け

• AC/DC電源を基板に載せる．裏面からハンダ

付けをする．

(42)

(43)

(44)

作業5 大型部品のハンダ付け

• リレーを基板に載せる．裏面からハンダ付け

をする．

(45)

(46)

作業5 完成

ポイント

(47)

フューズの取り付け

裏

表

(48)

(49)

スペーサーの取り付け

1. 下の箱の上面4か所にスペーサーを配置して、下面からネジで固定する

(50)

ケーブル（角コンセント用）の取り付け

1. 黒ケーブル18cmの0.5cm側を「AC OUT1」の穴に差し込む

2. 白ケーブル18cmの0.5cm側を「AC OUT2」の穴に差し込む

(51)

ケーブル（電源コンセント用）の取り付け

1. 黒ケーブル18cmの0.5cm側を「AC OUT1」の穴に差し込む

2. 白ケーブル18cmの0.5cm側を「AC OUT2」の穴に差し込む

(52)

ケーブル（角コンセント用）の取り付け

(53)

(54)

ケーブル（スイッチ用＆中央パーツ用）の取り付け

1. 黒ケーブル30cmの0.5cm側を「AC IN1」に取り付ける

2. 白ケーブル18cmの0.5cm側を「AC IN2」に取り付ける

(55)

ケーブル（スイッチ用＆中央パーツ用）の取り付け

(56)

(57)

ケーブル（LED用）の取り付け

1. ワイヤーストリッパーで、色①（）のケーブルと、色②（）のケーブルの被覆を0.5cm剥く

(58)

ケーブル（LED用）の取り付け

2. 色①ケーブルを「LED A（＋）」に取り付ける 3. 色②ケーブルを「LED K（－）」に取り付ける

(59)

ケーブル（LED用）の取り付け

(60)

ケーブル（SWジャック用）の取り付け

1. ケーブル2本の被覆を0.5cm剥ぐ

2. ケーブル2本（色はどちらでもOK！）を「SW」に取り付ける

(61)

ケーブル（SWジャック用）の取り付け

(62)

(63)

基板の裏にはんだを盛る

(64)

(65)

基板をスペーサーに固定する

(66)

角コンセントへのケーブルの取り付け

1. 角コンセントのネジを開けて、中の下側のネジ2本を外す

2. 側壁①の穴に黒ケーブル（OUT1）と白ケーブル（OUT2）を通す

(67)

角コンセントへのケーブルの取り付け

3. 角コンセントを皿ネジ2本で側壁に固定する 4. 黒ケーブル右側に取り付け、ネジを締める 5. 白ケーブル左側に取り付け、ネジを締める

(68)

角コンセントへのケーブルの取り付け

(69)

角スイッチへのケーブルの取り付け

1. 角スイッチのネジを開けて、中の左側のネジ2本を外す

2. 側壁②の穴に白ケーブル（IN2）と白ケーブル（両端ともかぎ型）を通す

(70)

角スイッチへのケーブルの取り付け

1. 角スイッチのネジを開けて、中の左側のネジ2本を外す

2. 側壁②の穴に白ケーブル（IN2）と白ケーブル（両端ともかぎ型）を通す

(71)

角スイッチへのケーブルの取り付け

3. 角スイッチを皿ネジ2本で側壁に固定する 4. 白ケーブル（IN2）を上側に取り付け、ネジを締める 5. 白ケーブル（両端かぎ型）を下側に取り付け、ネジを締める

(72)

角スイッチへのケーブルの取り付け

6. 角スイッチをネジで止めて蓋をする

(73)

中央パーツへのケーブルの取り付け（1）

1. 角スイッチに取り付けた白ケーブル

(74)

中央パーツへのケーブルの取り付け（1）

2. 黒ケーブル（AC IN1）を、中央パーツの１に取り付ける

(75)

中央パーツへのケーブルの取り付け（2）

1. ケーブルグランドに、電源ケーブルの先端（リンク状端子）を差し込む

(76)

中央パーツへのケーブルの取り付け（2）

3. 電源ケーブルの先端（リンク状端子）を、

(77)

非常用停止スイッチの取り付け

1. 非常用停止スイッチの赤ボタンを、上面に取り付ける（向きに注意！） このマークが下の穴と 反対側にくるようにする 穴 金属板を入れて 黒わっかで固定

(78)

外部スイッチ用ジャックの取り付け

1. 外部スイッチ用ジャックを、側壁②に取り付け、金具で固定する

(79)

外部スイッチ用ジャックの取り付け

2. 基板のSWに取り付けたケーブルの反対側の

被覆を剥ぎ、ジャックの端子にはんだ付けする（色はどちらでもOK）

(80)

電源表示用LEDの取り付け

1. 電源表示用LEDを上面に取り付け、反対側を金具で固定する

(81)

電源表示用LEDの取り付け

2. 足の短い方（－）を横に曲げ、足の長い方（＋）を少し切断する

(82)

電源表示用LEDの取り付け

3. 基板「LED A」に取り付けた色①のケーブルを、 LEDの端子（足を切った方）にはんだ付けする

4. 基板「LED K」に取り付けた色②のケーブルを、 LEDの端子（足を曲げた方）にはんだ付けする

(83)

赤ボタンと中央パーツの取り付け

1. 中央パーツの赤い切り替えスイッチを、上から見て左側に切り替える

2. 中央パーツを赤ボタンに接続する

(84)

赤ボタンと中央パーツの取り付け

3. 接続したら、赤い切り替えスイッチを、右側に切り替える

(85)

１００Vスイッチの完成

1. 箱の上側を被せて、下側のネジ4か所で固定する 2. 完成！
