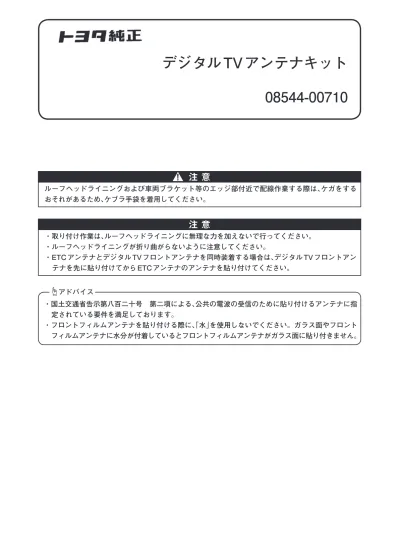

デジタル TV アンテナキット
08544-00710
ルーフヘッドライニングおよび車両ブラケット等のエッジ部付近で配線作業する際は、ケガをする おそれがあるため、ケブラ手袋を着用してください。注 意
・取り付け作業は、ルーフヘッドライニングに無理な力を加えないで行ってください。 ・ルーフヘッドライニングが折り曲がらないように注意してください。 ・ETC アンテナとデジタル TV フロントアンテナを同時装着する場合は、デジタル TV フロントアン テナを先に貼り付けてから ETC アンテナのアンテナを貼り付けてください。注 意
・国土交通省告示第八百二十号 第二項による、公共の電波の受信のために貼り付けるアンテナに指 定されている要件を満足しております。 ・フロントフィルムアンテナを貼り付ける際に、「水」を使用しないでください。ガラス面やフロント フィルムアンテナに水分が付着しているとフロントフィルムアンテナがガラス面に貼り付きません。 アドバイス① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ※ 補修品の TV アンテナコードには、識別番号がついていません。 補修品に同梱されている識別番号のタグを使用して作業を行ってください。
構成部品
No. 品 名 品 番 個数 ① フロントフィルムアンテナ（左席用：表示1、2） 08549-00190 1 ② フロントフィルムアンテナ（右席用：表示3、4） 08549-00180 1 ③ TVアンテナコード（表示1） 08541-00420 1 ④ TVアンテナコード（表示2） 08541-00420 1 ⑤ TVアンテナコード（表示3） 08541-00420 1 ⑥ TVアンテナコード（表示4） 08541-00420 1 ⑦ バンドクランプ － 10 ⑧ ハーネス固定テープ － 4 ⑨ 保護シート － 1 ※ ※ ※ ※①フロントフィルムアンテナ （左席外側用：表示1） ⑥TVアンテナコード （右席外側用：表示4） ⑤TVアンテナコード （右席中央側用：表示3） ②フロントフィルムアンテナ （右席中央側用：表示3） ③TVアンテナコード （左席外側用：表示1） ④TVアンテナコード （左席中央側用：表示2） ①フロントフィルムアンテナ （左席中央側用：表示2） ②（右席外側用：表示4）フロントフィルムアンテナ 地上デジタルTVチューナー
良い例
①フロントフィルムアンテナ ②フロントフィルムアンテナ ⑤TVアンテナコード ⑥TVアンテナコード ④TVアンテナコード ③TVアンテナコード 識別番号（4表示） 識別番号（3表示） 識別番号（2表示） 識別番号（1表示） 識別番号（4表示） 識別番号（3表示） 識別番号（2表示） 識別番号（1表示）配線概要図
識別番号について
フロントフィルムアンテナと TV アンテナコードの識別番号を確認してください。 誤った位置に接続すると、故障診断の際に各アンテナの識別ができなくなります。注 意
×片側配線をしない
悪い例
TV アンテナコードを車両の片側にまとめて配線をしないでください。アンテナの受信感度が落 ち、TV 映りが悪くなる恐れがあります。
・フロントフィルムアンテナ取付時の注意事項 ドライヤー 梅雨時期などの湿気の多い日は、フロント フィルムアンテナがガラス面に貼り付き にくい為、ガラス面をドライヤーや乾いた 布等で乾かしてから作業を行ってくださ い。 アドバイス
フロントフィルムアンテナ取付要領
フロントフィルムアンテナを貼り付ける 際に、「水」を使用しないでください。ガラ ス面やフロントフィルムアンテナに水分 が付着しているとフロントフィルムアン テナがガラス面に貼り付きません。 アドバイス テープ等でマーキングする 車両前 ※貼付位置寸法は車種別取付要領書を参照 基準位置 ※ 黒セララインまたは 黒セラドットライン 車両外側から見た図です 基準線1 ・フロントフィルムアンテナ①の取付 （１） 車両外側からテープ等でフロントフィ ルムアンテナ①の貼付用基準線 1 を マーキングする。 ・図は、車両外側から見た図を示しています。 ・貼り付け位置については「車種別取付要 領書」を参照してください。 ・テープ等でマーキングする際、テープ等 の内側が基準線 1 になるようにしてく ださい。 ・図は、L 側を示しています。（以降の作業 についても図は L 側を示しています。R 側も同様に作業を行ってください。） アドバイスセパレータ（中） 基準線1 基準線2 黒セララインまたは 黒セラドットパターン最下端 フィルムエレメント上部が黒セララインまたは 黒セラドットパターンにかかっていない事を確認する 基準線2 セパレータ（小） 粘着面A部 ハクリ用シール“①” ハクリ用シール“①” ①フロントフィルムアンテナ ①フロントフィルムアンテナ ハクリ用シール“①” （２） ハクリ用シール“①”を利用してフロン トフィルムアンテナ①からセパレータ （中）をはがす。 （３） フロントフィルムアンテナ①の基準線 2 を黒セララインまたは黒セラドット パターンの最下端に合わせ、同時に基 準線1にフロントフィルムアンテナ① を合わせて粘着面 A 部をフロントガラ ス（室内側）に貼り付ける。 ピックアップ貼付部 黒セララインまたは 黒セラドットパターン 25mm ピックアップ貼付部 25mm 25mm ・フィルムエレメント上部または、ピッ クアップ上部が黒セララインまたは黒 セラドットパターンにかかっていない 事を確認してください。 ・フロントフィルムアンテナ①を貼付位 置に合わせ、ピックアップ貼付部下端 が黒セララインまたは黒セラドットパ ターンより 25mm 以内になっている事 を確認してください。
注 意
粘着面 A 部は、何度か貼り直すことができ ます。 アドバイス 粘着面 A 部のセパレータ（中）のみ、はがし てください。 アドバイスフィルムエレメント 黒セラドットパターン 念入りに押さえる やわらかい布等 フィルムエレメント 粘着面A部 セパレータ（大） 粘着面A部 セパレータ（大） （４） ハクリ用シール“①”を利用してフロン トフィルムアンテナ①からセパレータ （大）を少しずつはがしながら、フロン トフィルムアンテナ①をフロントガラ ス（室内側）に貼り付ける。 （５） やわらかい布等でフロントフィルムア ンテナ①をガラス面に圧着する。 ハクリ用シール“①” ①フロントフィルムアンテナ ①フロントフィルムアンテナ ①フロントフィルムアンテナ 押さえる 手で シワや傷がつかないように注意してフロ ントフィルムアンテナ①を貼り付けてく ださい。貼り付ける際、上下方向にフロ ントフィルムアンテナ①をこすらないで ください。シワがつく恐れがあります。
注 意
・粘着面 A 部を手で押さえながらセパ レータ（大）をはがしてください。 ・セパレータ（小）は、はがさないでくださ い。 ・セパレータ（大）は、一度にはがさずに少 しずつはがしながら貼ってください。 アドバイス ・フィルムエレメントに沿って数回〜数 十回程度圧着してください。 ・ヘラやスキージ等を使用しないでくだ さい。注 意
黒セラドットパターン上にフィルムエレ メントがかかる場合は、特に念入りに押 さえてください。注 意
やわらかい布等 フィルムエレメント フィルムエレメント フィルムシート セパレータ（小） 持つ セパレータ（小）を （６） セパレーター（小）を持って 180°折り 返すようにゆっくりフィルムシートを はがす。 （７） やわらかい布等でフロントフィルムア ンテナ①を定着させる。 ①フロントフィルムアンテナ ①フロントフィルムアンテナ ①フロントフィルムアンテナ ・勢いよくフィルムシートをはがすと、フ ロントフィルムアンテナ①のフィルム エレメントがはがれる恐れがあります。 ・フィルムエレメントがガラス面に貼り 付いていることを確認しながらはがし てください。 ・フィルムエレメントがフィルムシート 側に残る場合は、フィルムシートを元 に戻して再度フィルムエレメント部を こすってから、しばらく定着するのを 待ってはがしてください。
注 意
・フィルムエレメントに沿って定着させ てください。 ・強くこすらないでください。傷がつく 恐れがあります。 ・ヘラやスキージ等を使用しないでくだ さい。注 意
ピックアップ端子 ピックアップ端子 テープ等 （ハーネス固定テープは使用しない） ピックアップ端子 ④TVアンテナコード （L中央側：表示2） ③TVアンテナコード （L外側：表示1） （１） 作業中のピックアップ端子にかかる負 担を軽減させるため、TV アンテナコー ド③、④をガラス面へテープ等で仮固 定する。 （２） TV アンテナコード③、④のピックアッ プ端子からハクリ紙をはがし、フロン トフィルムアンテナの給電部にピック アップ端子を正確に貼り付ける。
フロントフィルムアンテナ配線要領
テープ等 （３） ルーフヘッドライニングの端の部分を 少し下げ TV アンテナコード③、④を ルーフヘッドライニング内に収め配線 する。 ⑧ハーネス固定テープ ③、④TVアンテナコード ③、④TVアンテナコード ・ピックアップ端子はフロントフィルム アンテナ①給電部の幅に合わせて正確 に貼り付けてください。 ・テープ等は、ハーネス固定テープ⑧を使用 せずに、ガラス面に跡形が残らないもの （ビニールテープ等）を使用してください。 ・粘着力が低下するため、ピックアップ 端子を貼り直さないでください。 ・ピックアップ端子を貼り付ける際、手 がピックアップ端子の両面テープや、 貼り付け位置にふれないように注意し てください。注 意
図は、L 側を示しています。（以降の作業に ついても図は L 側を示しています。R 側（中 央側：表示 3、外側：表示 4）も同様に作 業を行ってください。） アドバイス ・取り付け作業は、ルーフヘッドライニ ングに無理な力を加えないで行ってく ださい。 ・ルーフヘッドライニングが折り曲がら ないように注意してください。 ・必ずピックアップ端子を手で押さえな がら作業を行ってください。 ・ルーフヘッドライニングが下げにくい 場合は、リムーバー等を使用すると作 業が容易に行えます。 ・TV アンテナコード③、④がルーフヘッ ドライニングからはみ出す場合は、TV アンテナコード③、④にハーネス固定 テープ⑧をまきつけてルーフヘッドラ イニング内に収めてください。TV アン テナコード③、④がはみ出さない場合 は、必要ありません。注 意
車両前 地上デジタルTVチューナーへ ③、④TVアンテナコード （４） TV アンテナコード③、④をハーネス固 定テープ⑧で固定しながら地上デジタ ルTVチューナーまで配線する。 ・ハーネス固定テープ⑧は、はさみ等で 切って使用してください。 以降の作業も同様に行ってください。 ・TV アンテナコード③、④の配線につい ては、車種別に必要な要領が記載されて いる「車種別取付要領書」を必ず参照し てください。 アドバイス ⑧ハーネス固定テープ ・コードの余長処理方法 （１） コードの余長は、バンドクランプ⑦で 束ね、ハーネス固定テープ⑧を使用し て車両に固定する。 コード ⑦バンドクランプ ⑧ハーネス固定テープ 余長位置および余長処理方法については 「車種別取付要領書」を参照してくださ い。
注 意
バンドクランプ⑦の余長はカットしてく ださい。 アドバイス地上デジタルTVチューナー TVアンテナコード 識別番号 識別番号刻印 ①フロントフィルムアンテナ （左席中央側用：表示2） ①フロントフィルムアンテナ （左席外側用：表示1） ③TVアンテナコード （左席外側用：表示1） ⑥TVアンテナコード （右席外側用：表示4） 地上デジタルTVチューナー ②フロントフィルムアンテナ （右席外側用：表示4） ⑤TVアンテナコード （右席中央側用：表示3） ②フロントフィルムアンテナ （右席中央側用：表示3） ④TVアンテナコード （左席中央側用：表示2）
