Cisco MDS 9250i マルチサービス ファブリックスイッチ ハードウェア インスレーション ガイド

Americas Headquarters

Cisco Systems, Inc. 170 West Tasman Drive San Jose, CA 95134-1706 USA http://www.cisco.com Tel: 408 526-4000 800 553-NETS (6387) Fax: 408 527-0883

Cisco MDS 9250i マルチサー ビ ス フ ァ ブ リ ッ ク

ス イ ッ チ ハー ド ウ ェ ア イ ン ス レーシ ョ ン ガ イ ド

2014 年 1 月

こ のマ ニ ュ アルに記載 さ れてい る 仕様お よ び製品に関す る 情報は、 予告な し に変更 さ れ る こ と が あ り ま す。 こ のマ ニ ュ アルに記載 さ れてい る 表現、 情報、 お よ び推奨事項は、 すべて正確で あ る と 考え てい ま すが、 明示的で あれ黙示的で あれ、 一切の保証の責任を 負わない も の と し ま す。 こ のマ ニ ュ アルに記載 さ れ てい る 製品の使用は、 すべてユーザ側の責任に な り ま す。 対象製品の ソ フ ト ウ ェ ア ラ イ セ ン ス お よ び限定保証は、 製品に添付 さ れた 『Information Packet』 に記載 さ れてい ま す。 添付 さ れていない場合には、 代理店に ご連絡 く だ さ い。 FCC ク ラ ス A 準拠装置に関す る 記述 ： こ の装置は テ ス ト 済みで あ り 、 FCC ルール Part 15 に規定 さ れた仕様の ク ラ ス A デジ タ ル装置の制限に準拠 し て い る こ と が確認済みです。 こ れ ら の制限は、 商業環境で装置を 使用 し た と き に、 干渉を 防止す る 適切な保護を 規定 し てい ま す。 こ の装置は、 無線周波エネルギー を 生成、 使用、 ま たは放射す る 可能性が あ り 、 こ の装置のマ ニ ュ アルに記載 さ れた指示に従っ て設置お よ び使用 し なか っ た場合、 ラ ジ オお よ びテ レ ビ の受信障 害が起 こ る こ と が あ り ま す。 住宅地で こ の装置を 使用す る と 、 干渉を 引 き 起 こ す可能性が あ り ま す。 その場合には、 ユーザ側の負担で干渉防止措置 を講 じ る 必要が あ り ま す。 FCC ク ラ ス B 準拠装置に関す る 記述 ： こ の マ ニ ュ ア ルに記載 さ れた装置は、 無線周波エ ネルギー を 生成お よ び放射す る 可能性が あ り ま す。 シ ス コ の指示す る 設置手順に従っ て設置 さ れなか っ た場合、 ラ ジ オ、 テ レ ビ に よ る 受信障害が発生す る こ と が あ り ま す。 こ の装置はテ ス ト 済みで あ り 、 FCC ルール Part 15 に規 定 さ れた仕様の ク ラ ス B デジ タ ル装置の制限に準拠 し てい る こ と が確認済みです。 こ れ ら の仕様は、 住宅地で使用 し た と き に、 こ の よ う な干渉を防止す る 適 切な保護を 規定 し た も のです。 た だ し 、 特定の設置条件において干渉が起 き ない こ と を 保証す る も のでは あ り ま せん。 シ ス コ の書面に よ る 許可な し に装置を 改造す る と 、 装置が ク ラ ス A ま たは ク ラ ス B のデジ タ ル装置に対す る FCC 要件に準拠 し な く な る こ と が あ り ます。 その 場合、 装置を 使用す る ユーザの権利が FCC 規制に よ り 制限 さ れ る こ と が あ り 、 ラ ジオ ま たはテ レ ビ の通信に対す る いかな る 干渉 も ユーザ側の負担で矯正す る よ う に求め ら れ る こ と が あ り ま す。 装置の電源を 切 る こ と に よ っ て、 こ の装置が干渉の原因で あ る か ど う か を 判断で き ま す。 干渉が な く なれば、 シ ス コ の装置 ま たはその周辺機器が干渉の原因 に な っ てい る と 考え ら れ ま す。 装置が ラ ジオ ま たはテ レ ビ受信に干渉す る 場合には、 次の方法で干渉が起 き ない よ う に し て く だ さ い。 • 干渉が な く な る ま で、 テ レ ビ ま たは ラ ジ オの ア ン テナの向 き を 変え ま す。 • テ レ ビ ま たは ラ ジ オの左右 ど ち ら かの側に装置 を 移動 さ せ ま す。 • テ レ ビ ま たは ラ ジ オか ら 離れた と こ ろ に装置 を 移動 さ せ ま す。 • テ レ ビ ま たは ラ ジ オ と は別の回路に あ る コ ン セ ン ト に装置 を 接続 し ま す。 （装置 と テ レ ビ ま たは ラ ジ オが それぞれ別個のブ レ ーカー ま たは ヒ ュ ーズ で制御 さ れ る よ う に し ま す）。 シ ス コ では、 こ の製品の変更 ま たは改造を 認めてい ま せん。 変更 ま たは改造 し た場合には、 FCC 認定が無効にな り 、 さ ら に製品を操作す る 権限を失 う こ と に な り ま す。

The Cisco implementation of TCP header compression is an adaptation of a program developed by the University of California, Berkeley (UCB) as part of UCB’s public domain version of the UNIX operating system.All rights reserved.Copyright © 1981, Regents of the University of California.

こ こ に記載 さ れてい る 他のいか な る 保証に も よ ら ず、 各社のすべてのマ ニ ュ アルお よ び ソ フ ト ウ ェ ア は、 障害 も 含めて 「現状の ま ま 」 と し て提供 さ れ ま す。 シ ス コ お よ び こ れ ら 各社は、 商品性の保証、 特定目的への準拠の保証、 お よ び権利を 侵害 し ない こ と に関す る 保証、 あ る いは取引過程、 使用、 取引慣行に よ っ て発生す る 保証を は じ め と す る 、 明示 さ れた ま たは黙示 さ れた一切の保証の責任を 負わない も の と し ま す。

Cisco and the Cisco logo are trademarks or registered trademarks of Cisco and/or its affiliates in the U.S.and other countries.To view a list of Cisco trademarks, go to this URL: www.cisco.com/go/trademarks.Third-party trademarks mentioned are the property of their respective owners.The use of the word partner does not imply a partnership relationship between Cisco and any other company.(1110R)

こ のマ ニ ュ アルで使用 し てい る IP ア ド レ ス は、 実際のア ド レ ス を示す も のではあ り ま せん。 マニ ュ アル内の例、 コ マ ン ド 出力、 お よ び図は、 説明のみを目的 と し て使用 さ れてい ま す。 説明の中に実際の ア ド レ ス が使用 さ れていた と し て も 、 それは意図的な も のではな く 、 偶然の一致に よ る も のです。

Cisco MDS 9200 シ リ ーズハー ド ウ ェ アイ ン ス ト レ ーシ ョ ンガ イ ド

は じ めに

こ こ では、 『Cisco MDS 9250i マルチサービ ス フ ァ ブ リ ッ ク ス イ ッ チハー ド ウ ェ ア イ ン ス レーシ ョ ンガ イ ド』 の対象読者、 構成、 お よ び表記法について説明 し ます。 ま た、 関連マニ ュ アルの入手 方法について も 説明 し ます。

対象読者

こ の イ ン ス ト レ ーシ ョ ン ガ イ ド は、 電子回路お よ び配線手順について熟知 し てい る 、 電子 ま た は電気機器の技術者を対象に し てい ま す。

マニ ュ アルの構成

こ のマ ニ ュ アルは、 次の章で構成 さ れてい ま す。 章 タ イ ト ル 説明 第 1 章 「Cisco MDS 9250i マルチサー ビ ス フ ァ ブ リ ッ ク ス イ ッ チの概要」 Cisco MDS 9250i マルチサー ビ ス フ ァ ブ リ ッ ク ス イ ッ チお よ びその コ ン ポーネ ン ト の概要について説明 し ま す。 第 2 章 「Cisco MDS 9250i ス イ ッ チの設置」 Cisco MDS 9250i マルチサー ビ ス フ ァ ブ リ ッ ク ス イ ッ チ を 取 り 付け る 方法を、 シ ャ ーシ、 モ ジ ュ ール、 電源装置、 フ ァ ン ア セ ン ブ リ を取 り 付け る 方法 も 含めて説明 し ま す。 第 3 章 「Cisco MDS 9250i ス イ ッ チの接続」 モ ジ ュ ール を含め、 Cisco MDS 9250i マルチサービ ス フ ァ ブ リ ッ ク ス イ ッ チに接続す る 方法について説明 し ま す。 付録 A 「ラ ッ ク の取 り 付け」 ラ ッ ク の選択のガ イ ド ラ イ ン、 お よ びオプ シ ョ ン の Telco お よ び EIA シ ェ ル フ ブ ラ ケ ッ ト キ ッ ト を使用 し て ス イ ッ チ を 設置す る 手順のガ イ ド ラ イ ン を提供 し ま す。 付録 1 「ケーブルお よ び ポー ト の仕様」 Cisco MDS 9250i マルチサー ビ ス フ ァ ブ リ ッ ク ス イ ッ チ の ケーブルお よ びポー ト の仕様を記載 し てい ま す。 付録 2 「設置場所の準備お よ び メ ン テナ ン ス 記録」 設置環境のチ ェ ッ ク リ ス ト と サ ン プル メ ン テナン ス お よ び ネ ッ ト ワ ー ク の記録を提供 し ま す。

は じ めに

表記法

こ のマニ ュ アルでは、 注釈、 注意、 お よ び安全に関す る 警告に、 次の表記法を使用 し てい ます。 「注」 お よ び 「注意」 には、 留意す る 必要の あ る 重要な情報が含 ま れ ま す。 （注） 「注釈」 です。 役立つ情報や、 こ のマニ ュ アル以外の参照資料な ど を紹介し ています。 注意 「要注意」 の意味です。 機器の損傷 ま たはデー タ 損失を予防す る ための注意事項が記載 さ れて い ま す。 誤っ て行 う と 危険が生 じ る 可能性の あ る 操作については、 安全上の警告が記載 さ れてい ま す。 各警告文に、 警告を表す記号が記 さ れてい ま す。 警告 _{「危険」 の意味です。 人身事故を予防するための注意事項が記述 さ れています。} 装置の取 り 扱い作業を行 う と きは、 電気回路の危険性に注意 し 、 一般的な事故 防止策に留意 し て く だ さ い。 警告の各国語版は、 各注意事項の番号を基に、 装 置に付属の 「Translated Safety Warnings」 を参照 し て く だ さ い。

ス テー ト メ ン ト 1071

Waarschuwing Dit waarschuwingssymbool betekent gevaar. U verkeert in een situatie die lichamelijk letsel kan veroorzaken. Voordat u aan enige apparatuur gaat werken, dient u zich bewust te zijn van de bij elektrische schakelingen betrokken risico's en dient u op de hoogte te zijn van standaard maatregelen om ongelukken te voorkomen. Voor vertalingen van de waarschuwingen die in deze publicatie verschijnen, kunt u het document Regulatory Compliance and

Safety Information (Informatie over naleving van veiligheids- en andere

voorschriften) raadplegen dat bij dit toestel is ingesloten.

Varoitus Tämä varoitusmerkki merkitsee vaaraa. Olet tilanteessa, joka voi johtaa ruumiinvammaan. Ennen kuin työskentelet minkään laitteiston parissa, ota selvää sähkökytkentöihin liittyvistä vaaroista ja tavanomaisista

onnettomuuksien ehkäisykeinoista. Tässä julkaisussa esiintyvien varoitusten käännökset löydät laitteen mukana olevasta Regulatory Compliance and Safety

Information -kirjasesta (määräysten noudattaminen ja tietoa turvallisuudesta).

Attention Ce symbole d'avertissement indique un danger. Vous vous trouvez dans une situation pouvant causer des blessures ou des dommages corporels. Avant de travailler sur un équipement, soyez conscient des dangers posés par les circuits électriques et familiarisez-vous avec les procédures couramment utilisées pour éviter les accidents. Pour prendre connaissance des traductions d'avertissements figurant dans cette publication, consultez le document Regulatory Compliance and Safety Information (Conformité aux règlements et consignes de sécurité) qui accompagne cet appareil.

は じ めに

Warnung Dieses Warnsymbol bedeutet Gefahr. Sie befinden sich in einer Situation, die zu einer Körperverletzung führen könnte. Bevor Sie mit der Arbeit an irgendeinem Gerät beginnen, seien Sie sich der mit elektrischen Stromkreisen verbundenen Gefahren und der Standardpraktiken zur Vermeidung von Unfällen bewußt. Übersetzungen der in dieser Veröffentlichung enthaltenen Warnhinweise finden Sie im Dokument

Regulatory Compliance and Safety Information (Informationen zu

behördlichen Vorschriften und Sicherheit), das zusammen mit diesem Gerät geliefert wurde.

Avvertenza Questo simbolo di avvertenza indica un pericolo. La situazione potrebbe causare infortuni alle persone. Prima di lavorare su qualsiasi

apparecchiatura, occorre conoscere i pericoli relativi ai circuiti elettrici ed essere al corrente delle pratiche standard per la prevenzione di incidenti. La traduzione delle avvertenze riportate in questa pubblicazione si trova nel documento Regulatory Compliance and Safety Information (Conformità alle norme e informazioni sulla sicurezza) che accompagna questo dispositivo.

Advarsel Dette varselsymbolet betyr fare. Du befinner deg i en situasjon som kan føre til personskade. Før du utfører arbeid på utstyr, må du vare oppmerksom på de faremomentene som elektriske kretser innebærer, samt gjøre deg kjent med vanlig praksis når det gjelder å unngå ulykker. Hvis du vil se oversettelser av de advarslene som finnes i denne publikasjonen, kan du se i dokumentet

Regulatory Compliance and Safety Information (Overholdelse av forskrifter

og sikkerhetsinformasjon) som ble levert med denne enheten.

Aviso Este símbolo de aviso indica perigo. Encontra-se numa situação que lhe poderá causar danos físicos. Antes de começar a trabalhar com qualquer equipamento, familiarize-se com os perigos relacionados com circuitos eléctricos, e com quaisquer práticas comuns que possam prevenir possíveis acidentes. Para ver as traduções dos avisos que constam desta publicação, consulte o documento Regulatory Compliance and Safety Information (Informação de Segurança e Disposições Reguladoras) que acompanha este dispositivo.

¡Advertencia! Este símbolo de aviso significa peligro. Existe riesgo para su integridad física. Antes de manipular cualquier equipo, considerar los riesgos que entraña la corriente eléctrica y familiarizarse con los procedimientos estándar de prevención de accidentes. Para ver una traducción de las advertencias que aparecen en esta publicación, consultar el documento titulado

Regulatory Compliance and Safety Information (Información sobre seguridad

y conformidad con las disposiciones reglamentarias) que se acompaña con este dispositivo.

Varning! Denna varningssymbol signalerar fara. Du befinner dig i en situation som kan leda till personskada. Innan du utför arbete på någon utrustning måste du vara medveten om farorna med elkretsar och känna till vanligt förfarande för att förebygga skador. Se förklaringar av de varningar som förkommer i denna publikation i dokumentet Regulatory Compliance and Safety Information (Efterrättelse av föreskrifter och säkerhetsinformation), vilket medföljer denna anordning.

は じ めに

関連資料

Cisco MDS 9000 フ ァ ミ リ のマ ニ ュ アル セ ッ ト には次のマ ニ ュ アルが含 ま れ ま す。 オ ン ラ イ ン で ド キ ュ メ ン ト を検索す る には、次の Web サ イ ト にあ る Cisco MDS NX-OS Documentation Locator を使用 し て く だ さ い。

http://www.cisco.com/en/US/docs/storage/san_switches/mds9000/roadmaps/doclocater.htm

リ リ ース ノ ー ト

• 『Cisco MDS 9000 Family Release Notes for Cisco MDS NX-OS Releases』

• 『Cisco MDS 9000 Family Release Notes for MDS SAN-OS Releases』

• 『Cisco MDS 9000 Family Release Notes for Storage Services Interface Images』

• 『Cisco MDS 9000 Family Release Notes for Cisco MDS 9000 EPLD Images』

『Regulatory Compliance and Safety Information 』

• 『Regulatory Compliance and Safety Information for the Cisco MDS 9000 Family』

互換性に関する情報

• 『Cisco Data Center Interoperability Support Matrix』

• 『Cisco MDS 9000 NX-OS Hardware and Software Compatibility Information and Feature Lists』

• 『Cisco MDS NX-OS Release Compatibility Matrix for Storage Service Interface Images』

• 『Cisco MDS 9000 Family Switch-to-Switch Interoperability Configuration Guide』

• 『Cisco MDS NX-OS Release Compatibility Matrix for IBM SAN Volume Controller Software for Cisco MDS 9000』

• 『Cisco MDS SAN-OS Release Compatibility Matrix for VERITAS Storage Foundation for Networks Software』

ハー ド ウ ェ アの設置

• 『Cisco MDS 9710 Hardware Installation Guide』

• 『Cisco MDS 9500 Series Hardware Installation Guide』

• 『Cisco MDS 9200 Series Hardware Installation Guide』

• 『Cisco MDS 9100 Series Hardware Installation Guide』

は じ めに

ソ フ ト ウ ェ アのイ ン ス ト ールおよびア ッ プグレー ド

• 『Cisco MDS 9000 Family Storage Services Interface Image Install and Upgrade Guide』

• 『Cisco MDS 9000 Family Storage Services Module Software Installation and Upgrade Guide』

Cisco NX-OS

• 『Cisco MDS 9000 Family NX-OS Licensing Guide』

• 『Cisco MDS 9000 Family NX-OS Fundamentals Configuration Guide』

• 『Cisco MDS 9000 Family NX-OS System Management Configuration Guide』

• 『Cisco MDS 9000 Family NX-OS Interfaces Configuration Guide』

• 『Cisco MDS 9000 Family NX-OS Fabric Configuration Guide』

• 『Cisco MDS 9000 Family NX-OS Quality of Service Configuration Guide』

• 『Cisco MDS 9000 Family NX-OS Security Configuration Guide』

• 『Cisco MDS 9000 Family NX-OS IP Services Configuration Guide』

• 『Cisco MDS 9000 Family NX-OS Intelligent Storage Services Configuration Guide』

• 『Cisco MDS 9000 Family NX-OS High Availability and Redundancy Configuration Guide』

• 『Cisco MDS 9000 Family NX-OS Inter-VSAN Routing Configuration Guide』

Cisco Data Center Network Manager

• 『Cisco DCNM Fundamentals Guide』

• 『Fabric Configuration Guide, Cisco DCNM for SAN』

• 『High Availability and Redundancy Configuration Guide, Cisco DCNM for SAN』

• 『Inter-VSAN Routing Configuration Guide, Cisco DCNM for SAN』

• 『Inter-VSAN Routing Configuration Guide, Cisco DCNM for SAN』

• 『IP Services Configuration Guide, Cisco DCNM for SAN』

• 『Quality of Service Configuration Guide, Cisco DCNM for SAN』

• 『Security Configuration Guide, Cisco DCNM for SAN』

• 『System Management Configuration Guide, Cisco DCNM for SAN』

コ マ ン ド ラ イ ン イ ン タ ー フ ェ イ ス

は じ めに

イ ン テ リ ジ ェ ン ト ス ト レージ ネ ッ ト ワーキング サービ ス コ ン フ ィ

ギ ュ レーシ ョ ン ガ イ ド

• 『Cisco MDS 9000 I/O Acceleration Configuration Guide』

• 『Cisco MDS 9000 Family SANTap Deployment Guide』

• 『Cisco MDS 9000 Family Data Mobility Manager Configuration Guide』

• 『Cisco MDS 9000 Family Storage Media Encryption Configuration Guide』

• 『Cisco MDS 9000 Family Cookbook for Cisco MDS SAN-OS』

ト ラ ブルシ ュ ーテ ィ ングおよび参考資料

• 『Cisco NX-OS System Messages Reference』

• 『Cisco MDS 9000 Family NX-OS Troubleshooting Guide』

第

1

章

Cisco MDS 9250i マルチサービス フ ァ ブ リ ッ ク

ス イ ッ チの概要

こ の章では、 Cisco MDS 9250i マルチサービ ス フ ァ ブ リ ッ ク ス イ ッ チについて説明 し 、 次の ト ピ ッ ク が含 ま れ ま す。 • 「は じ めに」 （P.1-1） • 「シ ャ ーシの説明」 （P.1-3） • 「Cisco MDS 9250i 統合 ス ーパーバ イ ザ モジ ュ ール」 （P.1-3） • 「 フ ァ ン モジ ュ ール」 （P.1-5） • 「電源モ ジ ュ ール」 （P.1-6） • 「サポー ト 対象の ト ラ ン シーバ」 （P.1-7）

は じ めに

Cisco MDS 9250i マルチサー ビ ス フ ァ ブ リ ッ ク ス イ ッ チ （DS-C9250I-K9） は、 オープ ン シ ス テ ム と メ イ ン フ レ ーム環境の両方で、 高性能の SAN 拡張 ソ リ ュ ーシ ョ ン、 分散情報処理機能を 持つ フ ァ ブ リ ッ ク サービ ス 、 お よ び コ ス ト 効率の高いマルチプ ロ ト コ ル接続を導入す る ための 最適なプ ラ ッ ト フ ォ ーム です。

Cisco MDS 9250i ス イ ッ チは、 ロ ーカ ル オ フ ィ ス と リ モー ト ブ ラ ン チ オ フ ィ ス の SAN、お よ び Cisco MDS 9700 や 9500 シ リ ーズ のマルチ レ イ ヤ デ ィ レ ク タ プ ラ ッ ト フ ォ ー ム を 実行す る 大規 模 SAN で理想的な ソ リ ュ ーシ ョ ン と な り ま す。

Cisco MDS 9250i ス イ ッ チ では、 固定 2 ラ ッ ク ユニ ッ ト （RU） の フ ォ ー ム フ ァ ク タ に、 40 個 の自動検知 2、 4、 8、 お よ び 16 Gbps ラ イ ン レ ー ト の フ ァ イ バ チ ャ ネル ポー ト 、 8 個の 10 ギ ガ ビ ッ ト イ ーサネ ッ ト FCoE （Fibre Channel over Ethernet） ポー ト 、 お よ び 2 個の 10 ギ ガ ビ ッ ト イ ーサネ ッ ト IP ス ト レ ージ サービ ス ポー ト を提供 し ま す。

Cisco MDS 9250i ス イ ッ チは既存のネ イ テ ィ ブ フ ァ イ バ チ ャ ネル ネ ッ ト ワ ー ク に配置で き る た め、 ス ト レージ ネ ッ ト ワー ク への投資を保護 し ます。 2 個 の 1 ギガ ビ ッ ト お よ び 10 ギガ ビ ッ ト ポー ト は、 Small Computer System Interface over IP （iSCSI） ス ト レージ サービ ス をサポー ト し ま す。 8 個の 10 ギガ ビ ッ ト イ ーサネ ッ ト FCoE ポー ト を使用 し て、 Cisco MDS 9250i ス イ ッ チを、 直接接続の FCoE お よ びフ ァ イ バ チ ャ ネル ス ト レージ デバ イ ス に接続で き ます。 Cisco MDS 9250i ス イ ッ チは、 複数階層型ユニ フ ァ イ ド ネ ッ ト ワ ー ク フ ァ ブ リ ッ ク の FCoE を直接介 し た接 続をサポー ト し ます。 Cisco MDS 9250i ス イ ッ チには、 前面か ら 背面へのエアーフ ロ ーがあ り 、 FCIP、 IO ア ク セ ラ レー タ （IOA）、 お よ びデー タ モ ビ リ テ ィ マ イ グ レーシ ョ ン （DMM） を備え た フ ァ イ バ チ ャ ネル と FCoE SAN の ス ト レージ サービ ス のセ ッ ト が付属 し ます。

第 1 章 Cisco MDS 9250i マルチサービ ス フ ァ ブ リ ッ ク ス イ ッ チの概要 は じ めに

IP アプ リ ケーシ ョ ン パ ッ ケージ ラ イ セ ン ス に よ る Cisco SAN 拡張は、 2 個の固定 1/10 ギガ ビ ッ ト イ ーサネ ッ ト IP ス ト レージ サービ ス ポー ト で標準 と し て使用可能にな っ てお り 、 追加 ラ イ セ ン ス な し で Fibre Channel over IP （FCIP） や ス イ ッ チの圧縮な ど の機能を使用可能に し ます。 Cisco MDS 9250i ス イ ッ チには、 次の も のが付属 し ま す。 • ホ ッ ト ス ワ ッ プ可能な 2+1 冗長電源装置 • 統合 さ れた温度 と 電源管理を備え た ホ ッ ト ス ワ ッ プ可能な 1+1 冗長フ ァ ン ト レ イ • ホ ッ ト ス ワ ッ プ可能な SFP+ 光カー ド 図1-1 Cisco MDS 9250i ス イ ッ チの前面図 図1-2 Cisco MDS 9250i ス イ ッ チの背面図 351700 351701

第 1 章 Cisco MDS 9250i マルチサービ ス フ ァ ブ リ ッ ク ス イ ッ チの概要

シ ャ ーシの説明

シ ャ ーシの説明

Cisco MDS 9250i ス イ ッ チには、 40 個の統合 16 Gbps FC ポー ト お よ び 8 個の 10 ギ ガ ビ ッ ト イ ーサネ ッ ト FCoE （Fibre Channel over Ethernet） ポー ト を搭載 し た取 り 外 し で き ない ス ーパー バ イ ザ モジ ュ ールが あ り ま す。 Cisco MDS 9250i ス イ ッ チでは次の追加モ ジ ュ ール も 利用で き ま す。 • 2 ポー ト の 1 ギ ガ ビ ッ ト お よ び 10 ギ ガ ビ ッ ト イ ーサネ ッ ト IP ス ト レ ージ サー ビ ス モ ジ ュ ール • 前面パネルの USB ポー ト 。 コ ー ド ア ッ プ ロ ー ド 、 コ ン フ ィ ギ ュ レ ーシ ョ ン フ ァ イ ルの バ ッ ク ア ッ プ、 ロ グ ダ ン プ、 お よ び レ ポー ト キ ャ プチ ャ 用 • 取 り 外 し で き ない イ ン タ ー フ ェ イ ス モジ ュ ール （統合 ス ーパーバ イ ザ モジ ュ ールの左側に あ る ）。統合 ス ーパーバ イ ザ モジ ュ ール用に 1 個の RS-232 コ ン ソ ール ポー ト お よ び 1 個の MGMT 10/100 イ ーサネ ッ ト ポー ト を 提供 • デ フ ォ ル ト で冗長な 3 つの電源装置 • デ フ ォ ル ト で冗長な 2 個のホ ッ ト ス ワ ッ プ可能な フ ァ ン

Cisco MDS 9250i 統合スーパーバイザ モジ ュ ール

取 り 外 し で き ない Cisco MDS 9250i 統合 ス ーパーバ イ ザ モジ ュ ールは、Cisco MDS 9250i マルチ サービ ス フ ァ ブ リ ッ ク ス イ ッ チの制御管理機能を提供 し 、 40 個の統合 16 Gbps フ ァ イ バ チ ャ ネル ス イ ッ チン グ ポー ト お よ び 8 個の 10 ギ ガ ビ ッ ト イ ーサネ ッ ト FCoE （Fibre Channel over Ethernet） ポー ト モ ジ ュ ールが含 ま れ ま す。

Cisco MDS 9250i 統合 ス ーパーバ イ ザ モ ジ ュ ールには PowerPC 8572E プ ロ セ ッ サが搭載 さ れて い ま す。 ソ フ ト ウ ェ ア イ メ ージに 4 GB の ス ト レ ージ を提供す る 内部 CompactFlash カー ド も あ り ま す。 NVRAM は、 バ ッ テ リ 、 バ ッ テ リ の コ ン ト ロ ー ラ 、 お よ び 512 Kx16 SRAM で構成 さ れ ま す。 SRAM は、 イ ベン ト ロ グ、 お よ び電源の再投入後に保存す る 必要があ る コ ア ダ ン プ を保存す る ために使用 さ れ ま す。

前面パネル LED

Cisco MDS 9250i ス イ ッ チの前面パネルには次の LED が あ り ま す。

• ス テー タ ス LED • P/S LED

• フ ァ ン LED

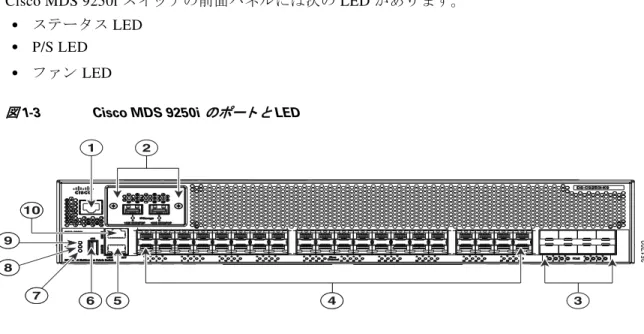

図1-3 Cisco MDS 9250i のポー ト と LED

351702 1 3 2 4 4 4 5 4 6 4 7 4 8 4 9 4 10

第 1 章 Cisco MDS 9250i マルチサービ ス フ ァ ブ リ ッ ク ス イ ッ チの概要 Cisco MDS 9250i 統合スーパーバイザ モ ジ ュ ール

ス ーパーバ イ ザ モジ ュ ール上の LED は、 ス ーパーバ イ ザ モジ ュ ール、 電源装置、 お よ びシ ス テ ム全体の ス テー タ ス を示 し ま す。表 1-1 で、 各種 LED について説明 し ま す。

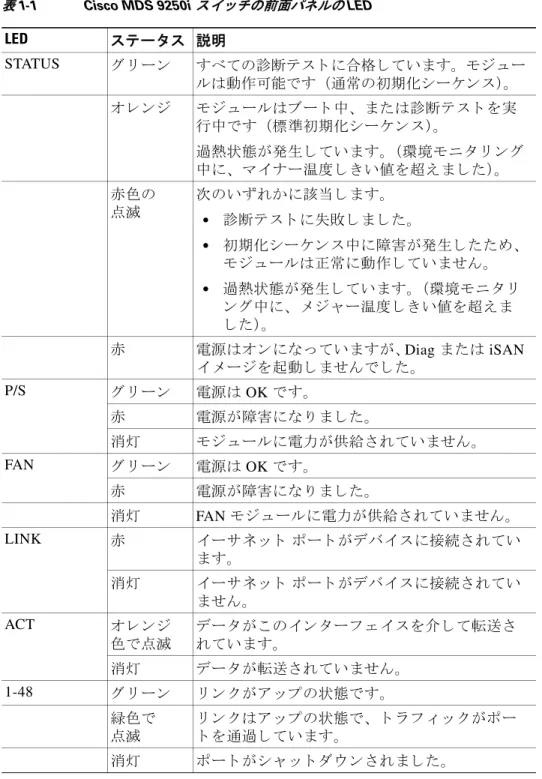

表1-1 Cisco MDS 9250i ス イ ッ チの前面パネルの LED

LED ス テー タ ス 説明 STATUS グ リ ーン すべての診断テ ス ト に合格 し てい ます。 モジ ュ ー ルは動作可能です （通常の初期化シーケ ン ス）。 オ レ ン ジ モ ジ ュ ールはブー ト 中、 ま たは診断テ ス ト を実 行中です （標準初期化シーケ ン ス ）。 過熱状態が発生 し てい ま す。 （環境モ ニ タ リ ン グ 中に、 マ イ ナー温度 し き い値 を超え ま し た）。 赤色の 点滅 次のいずれかに該当 し ま す。 • 診断テ ス ト に失敗 し ま し た。 • 初期化シーケ ン ス 中に障害が発生 し た ため、 モ ジ ュ ールは正常に動作 し てい ま せん。 • 過熱状態が発生 し てい ま す。 （環境モ ニ タ リ ン グ中に、 メ ジ ャ ー温度 し き い値 を超え ま し た）。 赤 電源はオ ン にな っ てい ま すが、Diag ま たは iSAN イ メ ージ を起動 し ま せんで し た。 P/S グ リ ーン 電源は OK です。 赤 電源が障害にな り ま し た。 消灯 モ ジ ュ ールに電力が供給 さ れてい ま せん。 FAN グ リ ーン 電源は OK です。 赤 電源が障害にな り ま し た。 消灯 FAN モ ジ ュ ールに電力が供給 さ れて い ま せん。 LINK 赤 イ ーサネ ッ ト ポー ト がデバ イ ス に接続 さ れてい ま す。 消灯 イ ーサネ ッ ト ポー ト がデバ イ ス に接続 さ れてい ま せん。 ACT オ レ ン ジ 色で点滅 デー タ が こ の イ ン タ ー フ ェ イ ス を介 し て転送 さ れてい ま す。 消灯 デー タ が転送 さ れてい ま せん。 1-48 グ リ ーン リ ン ク がア ッ プの状態です。 緑色で 点滅 リ ン ク はア ッ プの状態で、 ト ラ フ ィ ッ ク がポー ト を通過 し てい ま す。 消灯 ポー ト がシ ャ ッ ト ダ ウ ン さ れ ま し た。

第 1 章 Cisco MDS 9250i マルチサービ ス フ ァ ブ リ ッ ク ス イ ッ チの概要 フ ァ ン モ ジ ュ ール

フ ァ ン モジ ュール

Cisco MDS 9250i ス イ ッ チには、 シ ャ ーシ背面に垂直に設置 さ れた 2 個の フ ァ ン ト レ イ が あ り ま す。 各 フ ァ ン モジ ュ ールは、 他の フ ァ ン モジ ュ ールがシ ャ ーシに送風 し てい る 間に取 り 外 す こ と がで き ま す。 図1-4 Cisco MDS 9250i フ ァ ンモジ ュ ール 1 個の フ ァ ン が故障 し て も 、 シ ス テ ム の熱パ フ ォ ーマ ン ス に影響 を 与え る こ と は あ り ま せん。 冗長 フ ァ ン コ ン ト ロ ー ラ お よ び他の内部 メ カ ニ ズ ム は、 ど の フ ァ ン ト レ イ も 動作を停止 し な い こ と を保障す る ために設置 さ れてい ま す。 いずれかの フ ァ ン に障害が発生 し た場合で も 、 シ ス テ ム はすべての条件下で動作 し 続け ま す。 2 つの フ ァ ン 障害が発生 し た場合、 温度が し き い値 を 超え る と 、 ASIC か ら の ア ラ ー ム が発生す る 可能性が あ り ま す。 40°C （104°F） 以下では、 1 個の フ ァ ン ト レ イ を取 り 外 し た状態で、 故 障 し た フ ァ ブ リ ッ ク モジ ュ ール ま たは フ ァ ン ト レ イ の交換に必要な時間だけ シ ス テ ム の動作 を継続で き ま す。 351704

第 1 章 Cisco MDS 9250i マルチサービ ス フ ァ ブ リ ッ ク ス イ ッ チの概要 電源モ ジ ュ ール

電源モジ ュ ール

Cisco MDS 9250i マルチサー ビ ス フ ァ ブ リ ッ ク ス イ ッ チは次の電源 タ イ プ を サポー ト し ま す。 • 300W AC 電源 （AC 入力お よ び DC 出力） • 300W DC 電源 （DC 入力お よ び DC 出力） Cisco MDS 9250i マルチサー ビ ス フ ァ ブ リ ッ ク ス イ ッ チは最大 3 個の ホ ッ ト ス ワ ッ プ可能な 300W AC 電源 （AC 入力） （DS-C50I-300AC） を サポー ト し ま す。

220 VAC に接続 し てい る 場合、 Cisco MDS 9250i ス イ ッ チの 300W AC 電源 （DS-C50I-300AC） は、 モジ ュ ールお よ びフ ァ ン に電力を供給す る ために 300 W の出力電力を供給 し ます。 110 VAC の電 源シ ス テ ム に接続 し てい る 場合、 電源は約 300 W を供給 し ま す。 こ の と き 、 電源が連結モー ド ではな く 冗長モー ド で使用 さ れてい る 場合は、 シ ャ ーシに ロ ー ド さ れたモ ジ ュ ールの数に よ っ ては十分な電力が供給 さ れない可能性が あ り ま す。 図1-5 Cisco MDS 9250i ス イ ッ チ 300W AC 電源 各電源モ ジ ュ ールは出力電圧を モニ タ リ ン グ し 、 ス ーパーバ イ ザに状態を通知 し ま す。 電源モ ジ ュ ールは、 ロ ーカル フ ァ ン、 電源シ ャ ッ ト ダ ウ ン制御、 お よ び E2PROM に関す る 情報 も ス ーパーバ イ ザに通知 し ま す。 351703

第 1 章 Cisco MDS 9250i マルチサービ ス フ ァ ブ リ ッ ク ス イ ッ チの概要

サポー ト 対象の ト ラ ン シーバ

サポー ト 対象の ト ラ ン シーバ

Cisco MDS 9250i ス イ ッ チは次の ト ラ ン シーバ を サポー ト し ま す。 1000BASE-T、 RJ-45、 8-Gbps SW/LW、 LC 拡張 Small Form-Factor Pluggable (SFP+)、 10-Gbps SW/LW、 LC SFP+、 10-GbE SR/LR/ER、 LC, SFP+、 お よ び16-Gbps SW/LW LC SFP+。

フ ァ イバ チ ャ ネル SFP+ ト ラ ン シーバ

フ ァ イ バ チ ャ ネル SFP+ ト ラ ン シーバは、 現場交換可能お よ びホ ッ ト ス ワ ッ プ可能です。 ス イ ッ チでサポー ト さ れ る SFP+ ト ラ ン シーバの任意の組み合わせを使用で き ま す。 唯一の制限 は、 SWL ト ラ ン シーバは SWL ト ラ ン シーバ と 組み合わせ、 LWL ト ラ ン シーバは LWL ト ラ ン シーバ と 組み合わせ、 ケーブルは信頼性の高い通信を実現す る ために規定の ケーブル長を超え てはな ら ない こ と です。 特定の Cisco SFP+ ト ラ ン シーバに関す る 詳細情報については、「技術仕様」 （P.B-1） を参照 し て く だ さ い。 SFP+ ト ラ ン シーバは、 個別に ま たは Cisco MDS 9250i ス イ ッ チ と あわせて注文で き ま す。

（注） Cisco MDS 9250i ス イ ッ チには Cisco ト ラ ン シーバだ け を 使用 し ま す。 各シ ス コ ト ラ ン シーバ には、 その ト ラ ン シーバが ス イ ッ チの要件を満た し てい る か ど う か を ス イ ッ チで確認で き る よ

第 1 章 Cisco MDS 9250i マルチサービ ス フ ァ ブ リ ッ ク ス イ ッ チの概要 サポー ト 対象の ト ラ ン シーバ

第

2

章

Cisco MDS 9250i ス イ ッ チの設置

こ の章では、 Cisco MDS 9250i ス イ ッ チ と その コ ン ポーネ ン ト を設置す る 方法について説明 し 、 次の情報が含 ま れ ま す。 • 「設置の準備」 （P.2-2） • 「 ラ ッ ク への Cisco MDS 9250i ス イ ッ チ シ ャ ーシの設置」 （P.2-5） • 「シ ス テ ム の アー ス 接続」 （P.2-11） • 「 ス イ ッ チの電源投入」 （P.2-14） • 「電源装置の取 り 外 し と 取 り 付け」 （P.2-17） • 「 フ ァ ン モジ ュ ールの取 り 外 し と 取 り 付け」 （P.2-18）

（注） シ ス テ ム の設置、 操作、 ま たは保守を行 う 前に、 『Regulatory Compliance and Safety Information for the Cisco MDS 9000 Family』 を 参照 し 、 安全に関す る 重要な情報 を 確認 し て く だ さ い。

警告 安全上の重要な注意事項

「危険」 の意味です。 人身事故を予防する ための注意事項が記述 さ れています。 装置の取 り 扱い作業 を行 う と きは、 電気回路の危険性に注意 し 、 一般的な事故防止策に留意 し て く だ さ い。 警告の各国語 版は、 各注意事項の番号を基に、 装置に付属の 「Translated Safety Warnings」 を参照 し て く だ さ い。 ス テー ト メ ン ト 1071 こ れ ら の注意事項を保管 し ておいて く だ さ い。 警告 こ の装置は、 立ち入 り が制限 さ れた場所への設置を前提 と し てい ます。 立ち入 り が制限 さ れた場所 と は、 特殊な工具、 錠 と 鍵、 ま たはその他のセキ ュ リ テ ィ 手段を使用 し ない と 入れない場所を意味 し ます。 ス テー ト メ ン ト 1017 警告 こ の装置の設置、 交換、 または保守は、 訓練を受けた相応の資格のある人が行 っ て く だ さ い。 ス テー ト メ ン ト 1030 警告 容易にア ク セス可能な二極切断装置を固定配線に組み込む必要があ り ます。 ス テー ト メ ン ト 1022

第 2 章 Cisco MDS 9250i ス イ ッ チの設置 設置の準備

設置の準備

こ の項では、 次の内容について説明 し ま す。 • 「 ス イ ッ チの開梱お よ び確認」 （P.2-2） • 「必要な工具」 （P.2-3） • 「Installation Options」 （P.2-4） • 「取 り 付けに関す る ガ イ ド ラ イ ン」 （P.2-4）

ス イ ッ チの開梱および確認

警告 シ ャ ー シは必ず 2 人で持ち上げて く だ さ い。 シ ャ ーシの枠を下か ら 両手で持ち上げま す。 けがを し な い よ う に、 背中はま っ す ぐ に し て、 背中ではな く 足に力 を 入れて持ち 上げ ま す。 シ ャ ー シや コ ン ポーネ ン ト の損傷 を 防 ぐ ため、 電源装置や イ ン タ ー フ ェ イ ス プ ロ セ ッ サのハン ド ル、 ま たは シ ャ ー シ前面のプ ラ ス チ ッ ク パネル を持 っ て シ ャ ーシ を持ち上げな いで く だ さ い。 こ れ ら のハン ド ルには、 シ ャ ー シの重量 を 支え る強度はあ り ません。 ス テ ー ト メ ン ト 5 注意 ス イ ッ チの コ ン ポーネ ン ト を取 り 扱 う と き は、 静電気防止用 ス ト ラ ッ プ を着用 し 、 モ ジ ュ ール の フ レ ーム の端だけ を持っ て く だ さ い。 ESD ソ ケ ッ ト はシ ャ ーシ上に付いてい ま す。 ESD ソ ケ ッ ト を有効にす る には、 電源 コ ー ド ま たはシ ャ ーシ アー ス を使用 し て シ ャ ーシ を アー ス 接続 す る か、 ま たはアー ス さ れた ラ ッ ク と シ ャ ーシの金属部分を接触 さ せて く だ さ い。 ヒ ン ト シ ャ ーシの移動 ま たは輸送の際に使用す る ので、 輸送用の箱は保管 し てお き ま す。 輸送用ボ ッ ク ス は平 ら に し てパ レ ッ ト と 一緒に保存で き ま す。 （注） 製品を シ ス コ の リ セ ラ ーか ら 購入 さ れた場合、 テ ク ニ カル サポー ト については、 直接 リ セ ラ ー にお問い合わせ く だ さ い。 こ の製品を Cisco Systems か ら 直接ご購入 さ れた場合は、 次の URL に あ る Technical Assistance Center （TAC） に ご連絡 く だ さ い。

http://www.cisco.com/en/US/support/tsd_cisco_worldwide_contacts.html

（注） ス イ ッ チは、 厳密に検査 し た上で出荷 さ れてい ま す。 輸送中の破損や内容品の不足が あ る 場合

第 2 章 Cisco MDS 9250i ス イ ッ チの設置 設置の準備 梱包内容を確認す る 手順は、 次の と お り です。 ス テ ッ プ 1 カ ス タ マー サービ ス 担当者か ら 提供 さ れた機器 リ ス ト と 、 梱包品の内容を照合 し ま す。 次の品 目を含め、 すべての品目が揃っ てい る こ と を確認 し て く だ さ い。 • アー ス ラ グ キ ッ ト • 取 り 付け キ ッ ト • 静電気防止用 リ ス ト ス ト ラ ッ プ • ケーブル と コ ネ ク タ • 発注 し たオプシ ョ ン の品目 ス テ ッ プ 2 破損の有無を調べ、 内容品の間違いや破損が あ る 場合には、 カ ス タ マー サービ ス 担当者に連絡 し て く だ さ い。 次の情報を用意 し てお き ま す。 • 発送元の請求書番号 （梱包明細を参照 し て く だ さ い） • 破損 し てい る 装置のモデル と シ リ アル番号 • 破損状態の説明 • 破損に よ る 設置への影響

必要な工具

設置を開始す る 前に、 次の も の を用意す る 必要が あ り ま す。 • ト ル ク 調整可能な #1 お よ び #2 プ ラ ス ネ ジ用 ド ラ イ バ • 3/16 イ ン チのマ イ ナ ス ド ラ イ バ • 巻 き 尺お よ び水準器 • 静電気防止用 リ ス ト ス ト ラ ッ プな ど の静電気防止用器具 • 静電気防止用マ ッ ト ま たは静電気防止材 • ア ク セサ リ キ ッ ト に含 ま れ る 静電気防止用器具に加え て、 次の も のが必要です。 – アー ス 線 （6 AWG を推奨）。 地域お よ び各国の規定に適合す る サ イ ズ を使用 し て く だ さ い。 アー ス 線の長 さ は、 Cisco MDS 9250i ス イ ッ チか ら 適切な アー ス 場所 ま での距離に 応 じ て異な り ま す。 – ラ グ端子の寸法に適 し た圧着工具 – ワ イ ヤ ス ト リ ッ パ

第 2 章 Cisco MDS 9250i ス イ ッ チの設置 設置の準備

Installation Options

Cisco MDS 9250i ス イ ッ チは、 次の方法で設置す る こ と がで き ま す。 • 開放型 EIA ラ ッ ク の場合、 次の も の を使用 し ま す。 – ス イ ッ チに付属の ラ ッ ク マ ウ ン ト キ ッ ト – ス イ ッ チ と 共に出荷 さ れ る ラ ッ ク マ ウ ン ト キ ッ ト に加え て、Telco お よ び EIA シ ェ ル フ ブ ラ ケ ッ ト キ ッ ト （オプシ ョ ン、 別途購入） • 次の も の を使用 し て、 穴あ き 型 ま たは一枚壁型 EIA キ ャ ビ ネ ッ ト に設置す る – ス イ ッ チに付属の ラ ッ ク マ ウ ン ト キ ッ ト – ス イ ッ チ と 共に出荷 さ れ る ラ ッ ク マ ウ ン ト キ ッ ト に加え て、Telco お よ び EIA シ ェ ル フ ブ ラ ケ ッ ト キ ッ ト （オプシ ョ ン、 別途購入） • 2 支柱 Telco ラ ッ ク の場合、 次の も の を 使用 し ま す。 – ス イ ッ チに付属の ラ ッ ク マ ウ ン ト キ ッ ト – Telco お よ び EIA シ ェ ル フ ブ ラ ケ ッ ト キ ッ ト （オプ シ ョ ン 、 別途購入） ス イ ッ チに付属のマ ウ ン ト キ ッ ト を使用 し た ス イ ッ チの設置手順については、「 ラ ッ ク への Cisco MDS 9250i ス イ ッ チ シ ャ ーシ の設置」 （P.2-5） を参照 し て く だ さ い。 オプ シ ョ ン の Telco お よ び EIA シ ェ ル フ ブ ラ ケ ッ ト キ ッ ト （別途購入） を使用 し た ス イ ッ チの 設置手順については、「 ラ ッ ク マ ウ ン ト に関す る 注意事項」 （P.A-2） を参照 し て く だ さ い。

取 り 付けに関するガ イ ド ラ イ ン

Cisco MDS 9250i ス イ ッ チ を 設置す る 場合は、 次のガ イ ド ラ イ ン に従 っ て く だ さ い。 • シ ャ ーシ を取 り 付け る 前に、 設置場所を検討 し て準備 し ま す。 シ ス コ では、 付録 D 「設置 場所の準備お よ び メ ン テナ ン ス 記録」 に記載 さ れた設置場所の準備作業を使用す る こ と を 推奨 し ま す。 • ス イ ッ チの作業に支障がない よ う に、 ま た適切な エ アー フ ロ ーが確保 さ れ る よ う に、 ス イ ッ チ周辺に十分な ス ペー ス を確保で き る こ と を確認 し て く だ さ い （エ アー フ ロ ーの要件 は付録 B 「技術仕様」 に記載 さ れてい ま す）。 • 空調が、 付録 B 「技術仕様」 に記載 さ れてい る 熱放散の要件に適合 し てい る こ と を確認 し て く だ さ い。 • ラ ッ ク が付録 A 「 ラ ッ ク に関す る 要件」 に記載 さ れた要件を満た し てい る こ と を確認 し て く だ さ い。 • 設置場所の電力が付録 B 「技術仕様」 に記載 さ れてい る 電力要件 を満た し てい る こ と を確 認 し ま す。 電力障害か ら 保護す る ために、 無停電電源装置 （UPS） を使用で き ま す。 注意 鉄共振テ ク ノ ロ ジーを使用する UPS タ イ プは使用し ないで く だ さ い。 こ の タ イ プの UPS は、Cisco MDS 9000 フ ァ ミ リ ス イ ッ チな どのシ ス テ ムに使用する と 、データ ト ラ フ ィ ッ ク パ タ ーンの変化に よ っ て入力電流が大き く 変動 し 、 動作が不安定にな る こ と があ り ます。

第 2 章 Cisco MDS 9250i ス イ ッ チの設置 ラ ッ ク への Cisco MDS 9250i ス イ ッ チ シ ャ ーシの設置 • 回路の容量が、 各国お よ び地域の規格に準拠 し てい る こ と を確認 し ま す。 北米 – 300W AC 電源装置には 20-A 回路が必要です。 北米で 200/240 VAC 電源を使用す る 場合、 回線は 2 極回路ブ レ ーカーで保護す る 必要があ り ま す。 ス イ ッ チ と 共に出荷 さ れ る ラ ッ ク マ ウ ン ト キ ッ ト に加え て、 Telco お よ び EIA シ ェ ル フ ブ ラ ケ ッ ト キ ッ ト （オプシ ョ ン、 別途購入）。 注意 入力電力の損失を防 ぐ には、 電力を供給す る 回路上の合計最大負荷が、 配線 と ブ レ ー カーの定格電流の範囲内 と な る よ う に し て く だ さ い。 • 作業を し なが ら 設置 と 設定の情報を記録 し ます。付録 D 「設置場所の準備お よ び メ ン テナン ス記録」 を参照 し て く だ さ い。 • ス イ ッ チ を取 り 付け る 場合、 締め付け ト ル ク を次の よ う に調整 し て く だ さ い。 – 非脱落型ネ ジ ： 4 イ ンチポ ン ド – M3 ネ ジ ： 4 イ ン チポ ン ド – M4 ネ ジ ： 12 イ ン チポ ン ド – 10-32 ネ ジ ： 20 イ ン チポ ン ド – 12-24 ネ ジ ： 30 イ ン チポ ン ド

ラ ッ クへの Cisco MDS 9250i ス イ ッ チ シ ャーシの設置

こ こ では、 ス イ ッ チに付属の取 り 付け キ ッ ト を使用 し て、 こ のマ ニ ュ アルで説明す る 要件を満 たす ラ ッ ク に Cisco MDS 9250i ス イ ッ チ を設置す る 方法について説明 し ま す。 注意 ラ ッ ク に キ ャ ス タ が付いてい る 場合、 ブ レ ーキ がかか っ てい る か、 ま たは別の方法で ラ ッ ク が 固定 さ れてい る こ と を確認 し て く だ さ い。

注意 Cisco MDS 9250i ス イ ッ チ を 110-VAC の電源シ ス テ ム に接続す る 場合、 設置 さ れてい る モジ ュ ー ルの数に応 じ て シ ャ ーシの電力要件を満たす十分な電力が供給 さ れ る こ と を確認 し ま す。 警告 装置 を 設置ま たは交換す る際は、 必ずア ース を 最初に接続 し 、 最後に取 り 外 し ま す。 ス テ ー ト メ ン ト 1046 注意 電源はすべて、 アー ス す る 必要が あ り ま す。 シ ャ ーシに電力を供給す る AC 電源 コ ー ド の レ セ プ タ ク ルには必ずアー ス タ イ プ を使用 し 、 アー ス 線はサービ ス 機器の保護アー ス に接続す る 必 要が あ り ま す。 DC 電源装置を搭載 し た Cisco MDS 9250i ス イ ッ チでは、 アー ス 線を端子ブ ロ ッ ク に接続す る 必要が あ り ま す。

第 2 章 Cisco MDS 9250i ス イ ッ チの設置 ラ ッ ク への Cisco MDS 9250i ス イ ッ チ シ ャ ーシの設置

110-VAC 入力 を 選択す る 場合、 110-VAC の電源 コ ー ド （CAB-7513AC=） を 別に購入す る 必要 が あ り ま す。 表 2-1 に、 ス イ ッ チの設置に使用 さ れ る Cisco MDS 9250i 取 り 付け キ ッ ト の内容 を 示 し ま す。 表2-1 Cisco MDS 9250i フ ァ ブ リ ッ ク ス イ ッ チラ ッ ク マウン ト キ ッ ト 説明 数量 前面 ラ ッ ク マ ウ ン ト ブ ラ ケ ッ ト キ ッ ト 前面 ラ ッ ク マ ウ ン ト ブ ラ ケ ッ ト キ ッ ト ご と に 2 M4 x 6 mm さ ら ネ ジ キ ッ ト ご と に 8 12-24 x 3/4 イ ン チのバ イ ン ダヘ ッ ド ネ ジ キ ッ ト ご と に 8 10-32 x 3/4 イ ン チのバ イ ン ダヘ ッ ド ネ ジ キ ッ ト ご と に 8 ケーブル管理ブ ラ ケ ッ ト キ ッ ト ケーブル ガ イ ド キ ッ ト ご と に 2 M4 x 6 mm なべネ ジ キ ッ ト ご と に 2 背面 ラ ッ ク マ ウ ン ト ブ ラ ケ ッ ト キ ッ ト 30 ～ 36 イ ン チの ス ラ イ ダ レ ール キ ッ ト ご と に 2 24 ～ 30 イ ン チの ス ラ イ ダ レ ール キ ッ ト ご と に 2 18 ～ 24 イ ン チの ス ラ イ ダ レ ール キ ッ ト ご と に 2 12-24 x 3/4 イ ン チのバ イ ン ダヘ ッ ド ネ ジ キ ッ ト ご と に 8 10-32 x 3/4 イ ン チのバ イ ン ダヘ ッ ド ネ ジ キ ッ ト ご と に 8 C ブ ラ ケ ッ ト キ ッ ト ご と に 2 M3 x 6 mm さ ら ネ ジ キ ッ ト ご と に 4 12-24 ケージ ナ ッ ト キ ッ ト ご と に 16

第 2 章 Cisco MDS 9250i ス イ ッ チの設置 ラ ッ ク への Cisco MDS 9250i ス イ ッ チ シ ャ ーシの設置 ス イ ッ チに付属す る 取 り 付け キ ッ ト を使用 し て Cisco MDS 9250i シ ャ ーシ を ラ ッ ク に設置す る には、 次の手順に従っ て く だ さ い: ス テ ッ プ 1 次の手順に従っ て、 前面 ラ ッ ク マ ウ ン ト ブ ラ ケ ッ ト を取 り 付け ま す。 a. 図 2-1 に示す よ う に、 ス イ ッ チの側面に前面 ラ ッ ク マ ウ ン ト ブ ラ ケ ッ ト を あ て、 ネ ジ穴 を 合わせ ま す。 図2-1 Cisco MDS 9250i マルチサービ スス イ ッ チへのラ ッ ク マウン ト ブ ラ ケ ッ ト の取 り 付け b. も と も と ブ ラ ケ ッ ト に付属す る 4 本の M4 ネ ジ を使用 し て ス イ ッ チにブ ラ ケ ッ ト を取 り 付 け ま す。 c. 同様に、 ス イ ッ チの反対側に も 前面 ラ ッ ク マ ウ ン ト ガ イ ド を取 り 付け ま す。 352021

第 2 章 Cisco MDS 9250i ス イ ッ チの設置 ラ ッ ク への Cisco MDS 9250i ス イ ッ チ シ ャ ーシの設置 ス テ ッ プ 2 次の手順に従っ て、 C ブ ラ ケ ッ ト を取 り 付け ま す。 a. 図 2-2 に示す よ う に、 ス イ ッ チの側面に C ブ ラ ケ ッ ト を あ て、 ネ ジ穴 を 合わせ ま す。 図2-2 Cisco MDS 9250i マルチサービ ス ス イ ッ チへの C ブ ラ ケ ッ ト の取 り 付け b. も と も と ブ ラ ケ ッ ト に付属す る 2 本の M3 ネ ジ を使用 し て ス イ ッ チにブ ラ ケ ッ ト を取 り 付 け ま す。 c. 同様に、 ス イ ッ チの反対側に も C ブ ラ ケ ッ ト を取 り 付け ま す。 352022

第 2 章 Cisco MDS 9250i ス イ ッ チの設置 ラ ッ ク への Cisco MDS 9250i ス イ ッ チ シ ャ ーシの設置 ス テ ッ プ 3 ラ ッ ク に ス ラ イ ダ レールを取 り 付け ます。図 2-3 に示す よ う に、 ラ ッ ク マ ウ ン ト レ ールに ス ラ イ ダ レ ールの 1 つを あ て、 ネ ジ穴を合わせ ま す。 図2-3 ス ラ イ ダレールの取 り 付け ス テ ッ プ 4 ラ ッ ク レ ールの ス レ ッ ド タ イ プに応 じ て、 4 本の 12-24 ネ ジ ま たは 4 本の 10-32 ネ ジ を使用 し て、 ス ラ イ ダ レールを取 り 付け ます。 角穴の ラ ッ ク の場合は、 ス ラ イ ダ レ ールの取 り 付け穴 の後ろ に 12-24 ケージ ナ ッ ト を差 し 込み ま す。 a. 同様に、 ラ ッ ク の反対側に も ス ラ イ ダ レールを取 り 付け ます。 b. メ ジ ャ ーお よ び水準器を使用 し て、 レ ールが水平で同 じ 高 さ にな っ てい る か確認 し ま す。 352025

第 2 章 Cisco MDS 9250i ス イ ッ チの設置 ラ ッ ク への Cisco MDS 9250i ス イ ッ チ シ ャ ーシの設置 ス テ ッ プ 5 ス イ ッ チ を ラ ッ ク に差 し 込み ま す。 a. 両手を使用 し て、 図 2-4 に示 さ れて い る よ う に、 ス イ ッ チの背面が前面 ラ ッ ク マ ウ ン ト レ ールの間に来 る よ う ス イ ッ チ を配置 し ま す。 図2-4 ス ラ イ ダレールの取 り 付け b. ラ ッ ク に取 り 付け た ス ラ イ ダ レ ールに ス イ ッ チの両側の 2 つの C ブ ラ ケ ッ ト を合わせ ま す。 C ブ ラ ケ ッ ト を ス ラ イ ダ レ ールに滑 り 込 ま せ、 ス イ ッ チ を ラ ッ ク の奥 ま でゆ っ く り ス ラ イ ド さ せ ま す。 ス イ ッ チ を ス ムーズに ス ラ イ ド で き ない と き は、 C ブ ラ ケ ッ ト と ス ラ イ ダ レ ールの位置を合わせ直 し ま す。 352026

第 2 章 Cisco MDS 9250i ス イ ッ チの設置 シ ス テムのアース接続 ス テ ッ プ 6 前面 ラ ッ ク マ ウ ン ト ブ ラ ケ ッ ト を前面の ラ ッ ク 取 り 付け レ ールに取 り 付け て、 ス イ ッ チ を ラ ッ ク に固定 し ま す。 a. 図 2-5 に示 さ れて い る よ う に、 ケージ ナ ッ ト 、 前面 ラ ッ ク マ ウ ン ト ブ ラ ケ ッ ト の穴、 ラ ッ ク の取 り 付け レ ールのネ ジ穴を通 る よ う に 4 本のネ ジ （ ラ ッ ク の タ イ プに応 じ て 12-24 ま たは 10-32） を差 し 込み ま す。 図2-5 前面ラ ッ ク マウン ト ブ ラ ケ ッ ト の取 り 付け b. ス イ ッ チの反対側の前面 ラ ッ ク マ ウ ン ト ブ ラ ケ ッ ト について も 、 こ れを繰 り 返 し ま す。 オプ シ ョ ン の ケーブル ガ イ ド を取 り 付け る 場合は、 前面 ラ ッ ク マ ウ ン ト ブ ラ ケ ッ ト の前に ケーブル ガ イ ド を配置 し て、 ケーブル ガ イ ド 、 前面 ラ ッ ク マ ウ ン ト ブ ラ ケ ッ ト お よ び取 り 付 け レ ールにネ ジ を通 し ま す。 一方 ま たは両方の ケーブル ガ イ ド を取 り 付け る こ と がで き ま す。 単一の ケーブル ガ イ ド を取 り 付け る 場合、 ど ち ら の側に も 取 り 付け ら れ ま す。

システムのアース接続

こ こ では、 シ ス テ ム の アー ス 接続の必要性 と 、 静電放電に よ る 損傷を防 ぐ 方法について説明 し ま す。

（注） ど の場合 も 、 アー ス 方法は、 National Electric Code （NEC） の要件 ま たは各地域の法お よ び規制 に準ず る 必要が あ り ま す。

（注） すべてのモジ ュ ールが完全に取 り 付け ら れ、 非脱落型ネ ジが完全に締め ら れてい る こ と を必ず

確認 し て く だ さ い。 さ ら に、 すべての I/O ケーブル と 電源 コ ー ド が適切に接続 さ れてい る こ と を 確認 し て く だ さ い。 こ れ ら の方法は、 すべての設置時に従 う 必要があ る 標準的な設置方法です。

第 2 章 Cisco MDS 9250i ス イ ッ チの設置 シ ス テムのアース接続

（注） こ のシ ス テ ム アー ス は、 NEBS （Network Equipment Building System） アー ス と も 呼ばれ ま す。

• シ ャ ーシにシ ス テ ム アー ス が取 り 付け ら れていない場合には、 シ ス テ ム アー ス ラ グ を取 り 付け る 必要が あ り ま す。 シ ャ ーシ シ ス テ ム のアー ス パ ッ ド の取 り 付け手順お よ び取 り 付 け場所については、「シ ス テ ム アー ス の確立」 （P.2-13） を参照 し て く だ さ い。 （注） 付属のシ ス テ ム アー ス 線を シ ス テ ム のアー ス ラ グに接続す る 必要はあ り ま せん。 こ のアー ス ラ グは、 シ ャ ーシの塗装 さ れていない金属部への直通路を提供 し ま す。

シ ス テ ム の アー ス ラ グ を取 り 付け た ら 、 次の手順で、 静電気防止用 リ ス ト ス ト ラ ッ プ を適切 に取 り 付け ま す。 ス テ ッ プ 1 次の よ う に静電気防止用 リ ス ト ス ト ラ ッ プ を し っ か り と 肌に密着 さ せて着用 し て く だ さ い。 c. FRU に付属の静電気防止用 リ ス ト ス ト ラ ッ プ を 使用す る 場合は、 リ ス ト ス ト ラ ッ プのパ ッ ケージ を開 き 、 静電気防止用 リ ス ト ス ト ラ ッ プの包装を開け ま す。 手首に黒の導体ループ を巻 き 、 肌に し っ か り と 密着す る よ う に、 ス ト ラ ッ プ を締め ま す。 d. ワ ニ口 ク リ ッ プ付 き の静電気防止用 リ ス ト ス ト ラ ッ プ を使用す る 場合は、 パ ッ ケージ を開 いて、 静電気防止用 リ ス ト ス ト ラ ッ プ を取 り 出 し ま す。 リ ス ト ス ト ラ ッ プ を巻 く 位置を決 めて、 肌に し っ か り と 密着 さ せて く だ さ い。 ス テ ッ プ 2 静電気防止用 リ ス ト ス ト ラ ッ プのバネ ク リ ッ プ ま たは ワ ニ口 ク リ ッ プ をつかんで、 ラ ッ ク の 塗装 さ れていない金属部分に一瞬 ク リ ッ プ を接触 さ せ ま す。 蓄積 さ れた静電気を ラ ッ ク 全体に 安全に散逸 さ せ る ために、 ク リ ッ プ を塗装 さ れていない ラ ッ ク レ ールに接触 さ せ る こ と を推奨 し ま す。 ス テ ッ プ 3 図 2-6 に示 さ れて い る よ う に、 アー ス ラ グ ネ ジ にバネ ク リ ッ プ ま たは ワ ニ口 ク リ ッ プ を 接続 し て、 ポー ト に ス ト ラ ッ プ を プ ラ グ し ま す （ ま たは、 アー ス ラ グ ネ ジに ワ ニ口 ク リ ッ プ を留 め ま す）。 a. FRU に付属の静電気防止用 リ ス ト ス ト ラ ッ プ を使用す る 場合は、 バネ ク リ ッ プ を強 く つか んであ ご を開 き 、 シ ス テ ム のアース ラ グのネジ頭の側面に取 り 付け、 バネ ク リ ッ プのあ ごが ラ グのネジ頭の後ろ で閉 じ る よ う に、 バネ ク リ ッ プを ラ グのネジ頭上で ス ラ イ ド さ せます。 （注） バネ ク リ ッ プの あ ご は、 直接 ラ グのネ ジ頭 ま たは ラ グのバ レ ルを は さ み込め る ほ ど広 く は開 き ま せん。 b. ワ ニ口 ク リ ッ プ付 き の静電気防止用 リ ス ト ス ト ラ ッ プ を使用 し てい る 場合は、 シ ス テ ム の アー ス ラ グのネ ジ頭、 ま たはシ ス テ ム のアー ス ラ グ バ レ ルに直接 ワ ニ口 ク リ ッ プ を取 り 付け ま す。

第 2 章 Cisco MDS 9250i ス イ ッ チの設置 シ ス テムのアース接続 図2-6 静電気防止用 リ ス ト ス ト ラ ッ プのシステムアース ラ グネジへの取 り 付け c. モ ジ ュ ール を処理す る 場合には、 次の追加ガ イ ド ラ イ ン に従っ て く だ さ い。 – フ レ ーム を取 り 扱 う と き は、 ハ ン ド ル ま たは端の部分だけ を持ち、 プ リ ン ト 基板 ま た は コ ネ ク タ には手を触れないで く だ さ い。 – 取 り 外 し た コ ン ポーネ ン ト は基板側を上向 き に し て、 静電気防止用シー ト に置 く か、 静電気防止用容器に収め ま す。 コ ン ポーネ ン ト を返却す る 場合には、 取 り 外 し た コ ン ポーネ ン ト を ただちに静電気防止用容器に入れて く だ さ い。 – 金属製 フ レ ーム か ら プ リ ン ト 基板を取 り 外 さ ないで く だ さ い。 注意 安全のために、 静電気防止用 ス ト ラ ッ プの抵抗値を定期的にチ ェ ッ ク し て く だ さ い。 抵抗値は 1～10 MΩ で な ければな り ま せん。

システム アースの確立

こ こ では、 シ ス テ ム アー ス を Cisco MDS 9250i ス イ ッ チに接続す る 方法を説明 し ま す。 （注） こ のシ ス テ ム アー ス は、 NEBS アー ス と も 呼ばれ ま す。 こ の装置を米国に設置す る 場合は、 AC お よ び DC 電源シ ス テ ム の両方で、 シ ス テ ム （NEBS） アー ス を使用す る 必要が あ り ま す。 シ ス テ ム （NEBS） のアー ス 接続を行 う 必要が あ り ま す。 こ のシ ス テ ム （NEBS） アー ス は、 EMI （電磁波干渉） シール ド 要件に対す る 追加のアー ス、 お よ びモ ジ ュ ール上の低電圧装置 （DC-DC コ ンバー タ ） に対す る アー ス を提供 し 、 補助的な ボ ンデ ィ ン グお よ びアー ス 接続に関す る Telcordia Technologies NEBS 要件を満たす こ と を目的 と し てい ま す。 シ ャ ーシのシ ス テ ム アー ス については、 次の注意事項に従 う 必要が あ り ま す。

第 2 章 Cisco MDS 9250i ス イ ッ チの設置 ス イ ッ チの電源投入 • シ ス テ ム （NEBS） アー ス は、 すでに電力アー ス 接続が確立 さ れてい る その他の ラ ッ ク ま た はシ ス テ ム に接続す る 必要が あ り ま す。 こ の装置を、 米国 ま たは欧州に設置 し てい る 場合 は、 シ ス テ ム アー ス 接続が必須 と な り ま す。 シ ス テ ム （NEBS） のアー ス 接続を行 う 必要 が あ り ま す。 • シ ス テ ム （NEBS） アー ス 接続 と 電源アー ス 接続の両方を アー ス につな ぐ 必要が あ り ま す。 こ の装置を、 米国 ま たは欧州の CO に設置 し てい る 場合は、 シ ス テ ム （NEBS） アー ス 接続 が必須 と な り ま す。 シ ス テ ム （NEBS） のアー ス 接続を行 う 必要が あ り ま す。

（注） シ ス テ ム （NEBS） アー ス は、 DC 入力 PEM を搭載 し た MDS 9250i シ ャ ーシのプ ラ イ マ リ 保護 アー ス と し て機能 し ま す。 こ れ ら のシ ャ ーシの DC 入力電源装置には、 個別のアー ス はあ り ま せん。

必要な工具 と 部品

アー ス シ ス テ ム を接続す る には、 次の工具 と 部品が必要です。 • アー ス ラ グ ： 2 つのネ ジ穴があ る 標準のバ レ ル ラ グ。 最大 6 AWG のアー ス 線を サポー ト し ま す。 ア ク セサ リ キ ッ ト に同梱 さ れてい ま す。 • アー ス 用ネ ジ ： M4 X 8 mm （ メ ト リ ッ ク ） なべネ ジ X 2。 ア ク セサ リ キ ッ ト に同梱 さ れて い ま す。 • アー ス 線 ： ア ク セサ リ キ ッ ト には同梱 さ れて い ま せん。 アー ス 線のサ イ ズは、 地域お よ び国内の設置要件に従 っ て く だ さ い。 米国で設置す る 場合は、 電源 と シ ス テ ム に応 じ て、 6 ～ 12 AWG の銅の導体が必要です。 6 ～ 12 AWG の銅の導体が必要です。 一般に入手可 能な 6 AWG 線 を 推奨 し ま す。 アー ス 線の長 さ は、 ス イ ッ チ と アー ス 設備の間の距離に よ っ て決 ま り ま す。 • No.1 プ ラ ス ド ラ イ バ。 • アー ス 線を アー ス ラ グに取 り 付け る 圧着工具。 • アー ス 線の絶縁体を はがす ワ イ ヤ ス ト リ ッ パ。

ス イ ッ チの電源投入

こ こ では、 次の情報を提供 し ま す。 • 「電源装置への接続」 （P.2-15） • 「 ス イ ッ チの電源を投入 し て コ ン ポーネ ン ト の設置を確認す る 」 （P.2-15） 警告 シ ス テ ムの稼働時には、 バ ッ ク プ レ ー ン に危険な電圧ま たは電流が流れて い ま す。 保守 を 行 う 場合 は注意 し て く だ さ い。 ス テー ト メ ン ト 1034

第 2 章 Cisco MDS 9250i ス イ ッ チの設置 ス イ ッ チの電源投入

電源装置への接続

Cisco MDS 9250i ス イ ッ チで AC 電源装置に電力 を供給す る には、 次の手順に従 っ て く だ さ い。 ス テ ッ プ 1 すべての電源装置の電源 ス イ ッ チがオ フ にな っ てい る こ と を確認 し ま す。 ス テ ッ プ 2 電源 コ ー ド を電源装置に接続 し 、 ケーブル を引 き 抜け ない よ う に、 電源 コ ー ド 保持器のネ ジ を 締め ま す。 ス テ ッ プ 3 電源装置お よ び フ ァ ン モジ ュ ールの両方が取 り 付け ら れてい る こ と を確認 し てか ら 、 緩んでい る 非脱落型ネ ジ を締め ま す。 （注） 配電ユニ ッ ト の コ ン セ ン ト の種類に よ っ ては、 Cisco MDS 9250i ス イ ッ チ を コ ン セ ン ト に接続 す る ために、 オプシ ョ ン のジ ャ ン パ電源 コ ー ド が必要 と な る 場合 も あ り ま す。 ス テ ッ プ 4 電源 コ ー ド の も う 一方の端を電源に接続 し ま す。 ス テ ッ プ 5 ス イ ッ チが適切に アー ス さ れてい る こ と 、 お よ び電源 コ ー ド が要件に適合す る AC 電圧の コ ン セ ン ト に接続 さ れてい る こ と を確認 し ま す。

ス イ ッ チの電源を投入 し て コ ンポーネン ト の設置を確認する

（注） ス イ ッ チの初期設定が完了す る ま では、 MGMT 10/100 イ ーサネ ッ ト ポー ト を LAN に接続 し な いで く だ さ い。 ス イ ッ チ を設定す る 手順については、 『Cisco MDS 9000 Family NX-OS

Fundamentals Configuration Guide』 を参照 し て く だ さ い。

コ ン ソ ール ポー ト の接続手順については、「 コ ン ソ ール ポー ト と の接続」 （P.3-2） を参照 し て く だ さ い。 ス イ ッ チの電源を投入 し 、 ハー ド ウ ェ ア の動作状態を確認す る 手順は、 次の と お り です。 ス テ ッ プ 1 ス イ ッ チの電源を投入す る には、 電源装置の電源 ス イ ッ チ ま たは PEM を オ ン の位置 （|） に切 り 替え ま す。 ス イ ッ チが自動的に起動 し ま す。 ス テ ッ プ 2 フ ァ ン の音を聞 き ま す。 ス イ ッ チの電源を投入す る と 、 ただちに動作を開始 し ま す。 注意 フ ァ ン モジ ュ ールが動作 し ていない場合、 フ ァ ン モジ ュ ールを交換す る 短時間を除 き 、 ス イ ッ チ を起動 し ないで く だ さ い。 Cisco MDS 9000 フ ァ ミ リ ス イ ッ チは、 フ ァ ン モ ジ ュ ールが動作 し ていない場合、 数分後には過熱状態にな り ま す。

第 2 章 Cisco MDS 9250i ス イ ッ チの設置 ス イ ッ チの電源投入 ス テ ッ プ 3 ス イ ッ チの起動が完了 し た ら 、 LED の動作が次の よ う で あ る こ と を確認 し ま す。 • フ ァ ン ス テー タ ス LED がグ リ ーン に点灯。 • 各 P/S LED が グ リ ーン に点灯。 • ス イ ッ チ ス テー タ ス LED がグ リ ーン に点灯。 シ ス テ ム LED がオ レ ン ジ ま たは レ ッ ド に点 灯 し てい る 場合、 1 つ ま たは複数の環境モニ タ が問題を検出 し てい ま す。 • ケーブルが接続 さ れていない場合、 イ ーサネ ッ ト ポー ト の リ ン ク LED は点灯 し ま せん。 （注） フ ァ イ バ チ ャ ネル ポー ト の LED は、 ポー ト が イ ネーブルにな る ま でオ レ ン ジの ま ま です。 ま た、 MGMT 10/100 イ ーサネ ッ ト ポー ト の LED は、 ポー ト が接続 さ れ る ま で消灯 し てい ま す。 初期起動プ ロ セ ス の完了後、 フ ァ イ バ チ ャ ネル ポー ト LED 以外のいずれかの LED がオ レ ン ジ ま たは レ ッ ド に点灯 し てい る 場合、付録 B 「技術仕様」 を参照 し て く だ さ い。 ス テ ッ プ 4 コ ン ポーネ ン ト が正 し く 動作 し ていない場合、 それを取 り 外 し 、 取 り 付け直 し てみ ま す。 それ で も 正常に動作 し ない場合は、 カ ス タ マーサービ ス 担当者に連絡 し 、 製品を交換 し て く だ さ い。 （注） 製品を シ ス コ の リ セ ラ ーか ら 購入 さ れた場合、 テ ク ニ カル サポー ト については、 直接 リ セ ラ ーにお問い合わせ く だ さ い。 こ の製品を Cisco Systems か ら 直接ご購入 さ れた場 合は、 次の URL に あ る Technical Assistance Center （TAC） に ご連絡 く だ さ い。

http://www.cisco.com/en/US/support/tsd_cisco_worldwide_contacts.html 。

ス テ ッ プ 5 シ ス テ ム ソ フ ト ウ ェ アが起動 し 、 ス イ ッ チが初期化 さ れ、 エ ラ ー メ ッ セージが生成 さ れてい ない こ と を確認 し ま す。 問題が発生 し た と き は、 『Cisco MDS 9000 Family System Messages Reference』 を 参照 し て く だ さ い。 問題 を 解決で き な い場合は、 カ ス タ マーサー ビ ス 担当者に連 絡 し て く だ さ い。 ス テ ッ プ 6 将来の参照用 と し て、付録 D 「設置場所の準備お よ び メ ン テナン ス 記録」 の ワ ー ク シー ト に必 要事項を記入 し ま す。 （注） ス イ ッ チの初回ア ク セ ス 時は、 基本的な設定がで き る よ う に、 セ ッ ト ア ッ プ ユーテ ィ リ テ ィ が自動的に起動 し ま す。 ス イ ッ チの設定方法お よ びモ ジ ュ ール接続の検査方法に ついては、 『Cisco MDS 9000 Family NX-OS Fundamentals Configuration Guide』 ま たは 『Cisco Fundamentals Configuration Guide for DCNM SAN』 を参照 し て く だ さ い。
