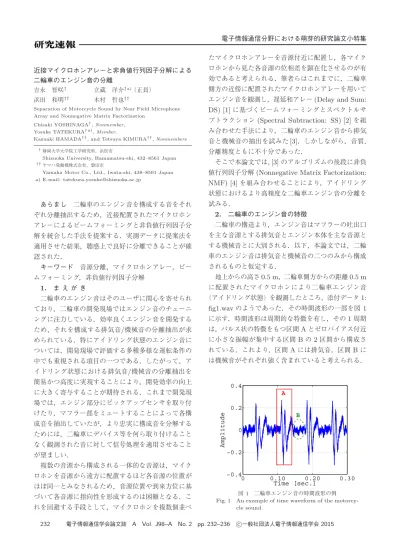

Separation of Motorcycle Sound by Near Field Microphone Array and Nonnegative Matrix Factorization

Chisaki YOSHINAGA,Nonmember, Yosuke TATEKURA†a),Member,

Kazuaki HAMADA††, and Tetsuya KIMURA††,Nonmembers 静岡大学大学院工学研究科,浜松市

Shizuoka University, Hamamatsu-shi, 432–8561 Japan ††ヤマハ発動機株式会社,磐田市

Yamaha Motor Co., Ltd., Iwata-shi, 438–8501 Japan a) E-mail: tatekura.yosuke@shizuoka.ac.jp あらまし 二輪車のエンジン音を構成する音をそれ ぞれ分離抽出するため,近接配置されたマイクロホン アレーによるビームフォーミングと非負値行列因子分 解を統合した手法を提案する.実測データに提案法を 適用させた結果,聴感上で良好に分離できることが確 認された. キーワード 音源分離,マイクロホンアレー,ビー ムフォーミング,非負値行列因子分解

1.

ま え が き 二輪車のエンジン音はそのユーザに関心を寄せられ ており,二輪車の開発現場ではエンジン音のチューニ ングに注力している.効率良くエンジン音を開発する ため,それを構成する排気音

/

機械音の分離抽出が求 められている.特にアイドリング状態のエンジン音に ついては,開発現場で評価する多種多様な運転条件の 中でも重視される項目の一つである.したがって,ア イドリング状態における排気音

/

機械音の分離抽出を 簡易かつ高度に実現することにより,開発効率の向上 に大きく寄与することが期待される.これまで開発現 場では,エンジン部分にピックアップセンサを取り付 けたり,マフラー部をミュートすることによって各構 成音を抽出していたが,より忠実に構成音を分解する ためには,二輪車にデバイス等を何ら取り付けること なく観測された音に対して信号処理を適用させること が望ましい. 複数の音源から構成される一体的な音源は,マイク ロホンを音源から遠方に配置するほど各音源の位置が ほぼ同一とみなされるため,音源位置や到来方位に基 づいて各音源に指向性を形成するのは困難となる.こ れを回避する手段として,マイクロホンを複数個並べ

DS) [1]

に基づくビームフォーミングとスペクトルサ ブトラクション

(Spectral Subtraction: SS) [2]

を組 み合わせた手法により,二輪車のエンジン音から排気 音と機械音の抽出を試みた

[3]

.しかしながら,音質, 分離精度ともに不十分であった. そこで本論文では,

[3]

のアルゴリズムの後段に非負 値行列因子分解

(Nonnegative Matrix Factorization:

NMF) [4]

を組み合わせることにより,アイドリング 状態におけるより高精度な二輪車エンジン音の分離を 試みる.

2.

二輪車のエンジン音の特徴 二輪車の構造より,エンジン音はマフラーの吐出口 を主な音源とする排気音とエンジン本体を主な音源と する機械音とに大別される.以下,本論文では,二輪 車のエンジン音は排気音と機械音の二つのみから構成 されるものと仮定する. 地上からの高さ

0.5 m

,二輪車側方からの距離

0.5 m

に配置されたマイクロホンにより二輪車エンジン音 (アイドリング状態)を観測したところ,添付データ

1:

fig1.wav

のようであった.その時間波形の一部を図

1

に示す.時間波形は周期的な特徴を有し,その

1

周期 は,パルス状の特徴をもつ区間

A

とゼロバイアス付近 に小さな振幅が集中する区間

B

2

区間から構成さ れている.これより,区間

A

には排気音,区間

B

に は機械音がそれぞれ強く含まれていると考えられる. 図 1 二輪車エンジン音の時間波形の例 Fig. 1 An example of time waveform of the

(2)

図 2 DSと SS を組み合わせた二輪車エンジン音の分離 アルゴリズム (SS+DS)

Fig. 2 Separation algorithm for motorcycle sound by combining DS and SS (SS+DS).

3.

アレー信号処理による各音源の抽出

[3]

DS

に基づくビームフォーミングと

SS

の組み合わせ による二輪車エンジン音の分離アルゴリズムを図

2

に 示す.なお,以降ではこのアレー信号処理アルゴリズ ムを単に

SS+DS

と呼ぶ.このアルゴリズムでは,ま ず,任意の

1

マイクロホンで観測された信号より,機 械音のパワースペクトルの推定を行う.ここでは図

1

の区間

B

に相当する箇所の平均パワースペクトルを用 いた.次に,推定された機械音のパワースペクトルを 用いてチャネルごとに

SS

の計算を行い,それらの同 期加算することによって排気音を抽出する.同様に機 械音の分離方法として,分離された排気音のパワース ペクトルを用いた

SS

と同期加算を行う. この方法で二輪車エンジン音の分離を試みたところ, 分離精度の不十分さ,音質の劣化に加え,分離された 結果がマイクロホンアレーのどの素子で観測したもの とも異なることが課題であった.

4.

アレー信号処理と

NMF

の統合による排気音 と機械音の分離

4. 1

非負値行因子分解

(NMF)

非負値行列因子分解とは,非負値のデータを加法性 の成り立つ構成成分に分解することを目的とした多 変量解析手法である.観測信号のスペクトログラム

Y = [y

fn

]

F ×Nを行列とみなすと,

Y  HU

(1)

のように,周波数特性を表す基底行列

H = [h

fk

]

F ×K とその時間変化を表すアクティベーション行列

U =

[

v

kn

]

K×N に分解することができる.ここで,

f (= 1,

. . . , F )

は周波数のインデックス,

n (= 1, . . . , N)

は短 時間フレームのインデックスを表し,

k (= 1, . . . , K)

は任意に決定される基底数である.また,

[

a

ij

]

I×J

i

j

列に要素

a

をもつ

I × J

行列を表す.そして, 図 3 SS+DSと NMF の統合による分離アルゴリズム Fig. 3 Separation algorithm by combining SS+DS

and NMF.

H

U

はランダムな非負値で初期化され,式

(1)

の 両辺の解離度が最小となるよう乗法更新によって

H

U

の最適化を行う.

NMF

により,基底数に応じた各構成要素が抽出さ れるが,

H

U

をランダムに初期化した場合,各基 底がどちらの音源に属するものであるのかを明確にす ることはできない.

4. 2

アレー信号処理と

NMF

の統合アルゴリズム ここで,

3.

で述べた

SS+DS

NMF

の統合によ る,二輪車エンジン音の分離アルゴリズムについて述 べる.提案アルゴリズムのブロック図を図

3

に示す. 最初に,二輪車近傍に配置されたマイクロホンア レーで観測された信号より,

3.

に則して排気音

ˆ

s

1

(

t)

と機械音

ˆ

s

2

(

t)

をそれぞれ推定する.次に,排気音

/

機 械音の推定値

s

ˆ

1

(

t), ˆs

2

(

t)

を利用して,

NMF

における 基底行列

H

を初期化する.これは,基底行列の初期 値として

s

ˆ

1

(

t), ˆs

2

(

t)

を用いることで,基底行列の最 適近傍から更新できることが見込まれるために,ラン ダムな初期値を用いた場合と比べて高速に最適化する ことを図るものである.そして,マイクロホンアレー のうちのいずれかのマイクによる観測信号に対して

NMF

を行い,排気音と機械音を分離する. 基底行列の初期化については,まず,

3.

で推定され た

ˆ

s

i

(

t)

を分析フレーム長で区切り,これを信号ベクト ル

ˆ

s

i

(

t) = [ˆs

i

(1) ˆ

s

i

(2)

· · · ˆs

i

(

N)]

T

(

i = 1, 2)

とする. 次に,これを離散時間フーリエ変換によって周波数領域 の信号

S

ˆ

i

(

f) = [ ˆ

S

i

(1) ˆ

S

i

(2)

· · · ˆ

S

i

(

N)]

T

(

i = 1, 2)

に変換する.ここで,排気音

/

機械音に関する基底数 をそれぞれ

K

1

, K

2

(

K = K

1

+

K

2

)

とすると,排気 音に関する基底行列

H

ˆ

1を

ˆ

H

1

=



ˆ

S

1

(

f) · · ·

S

ˆ

1

(

f)









F ×K1

(2)

のように,信号ベクトル

S

ˆ

i

(

f)

K

1列分だけ並べた

(3)







F ×K と設定される. ランダムな初期値から基底行列を最適化させた場合, 各基底は排気音

/

機械音のどちらを構成する基底であ るのか判断するのが困難となるが,提案手法のような 処理を行うことにより,基底に対して一種のラベリン グの効果が期待される.ただし,初期値となる基底を 排気音

/

機械音のどちらかの初期値と設定したとして も,更新学習の結果,もう一方の構成音の基底として 最適化されることも考えられる.基底の拘束化につい ては,今後の課題である.

5.

実測データを用いた提案手法の評価 提案手法の有効性を検証するため,アイドリング状 態である二輪車実機のエンジン音の分離を試みた.

5. 1

実 験 条 件 アイドリング状態の二輪車のエンジン音を屋外にて 測定した際の収録環境を図

4

に示す.

8

素子のマイク ロホンを地上から

0.50 m

の高さ,二輪車から

0.50 m

の距離で,素子間隔

0.23 m

で配置した.各マイクロ ホンを二輪車の前方より,

Mic. 1,

· · · , Mic. 8

と表す. 図 4 エンジン音の収録環境.図中の破線は地面からの高 さを示す

Fig. 4 Arrangement of the microphones for recording motorcycle sound, in which the dashed lines indicate height from the ground.

スペクトログラムは短時間フーリエ変換(分析フレー ム長

1024

点,フレームシフト

512

点,

Hanning

窓) により計算した.

NMF

の基底数は予備実験の結果よ り

100

とし,音源数は

2

であるため,

K

1と

K

2をと もに

50

とした.式

(1)

の両辺の解離度の計算には,

Kullback-Leibler divergence

を用いた.

5. 2

実 験 結 果

5. 2. 1

出力波形の比較

SS+DS

と,

SS+DS

の後段へ

NMF

を統合した手 法(提案法)のそれぞれを用いた場合の排気音

/

機械 音の時間波形を比較する.本節では

SS+DS

のみの場 合を

NMF

処理前,提案法については

NMF

処理後と 表記する.なお音質評価として,各分離音の試聴によ る比較,各分離音を用いた再構成音を

SNR

により評 価した. まず,各手法によって得られた排気音の時間波形を 図

5

に示す.これより,両手法とも排気音の特徴が抽 出されていることはわかるが,時間波形の外形に大き な差はみられなかった. 次に,各手法により抽出された機械音の時間波形を 図

6

に示す.図より,

NMF

処理前の機械音の振幅が 全体的に小さいことがわかる.また,元のエンジン 音を示す図

1

の区間

B

と比較しても振幅が小さく,

SS+DS

によって振幅が減少したと考えられる.それ に対し,

NMF

処理後では,観測信号中で機械音を強 く含む部分(図中の破線の丸)と比較しても振幅の減 少はなく,全体的に波形の違いも見られなかった.以 上より,時間波形では排気音における抽出結果の差は 図 5 NMF処理前後の排気音の時間波形 Fig. 5 Time waveform of separated exhaust sound

(4)

図 6 NMF処理前後の機械音の時間波形 Fig. 6 Time waveform of separated mechanical sound

before/after NMF. みられなかったが,機械音に関しては

NMF

処理後の 方が高精度に抽出されていた.

5. 2. 2

分離音の試聴 次に,分離音の試聴による比較を行う.添付データ

2: fig5a.wav

fig5b.wav

はそれぞれ

NMF

処理前後 の排気音であり,添付データ

3: fig6a.wav

fig6b.wav

はそれぞれ

NMF

処理前後の機械音である.まず,排 気音について比較すると,

NMF

処理前のものには音 質の劣化が生じていたが,

NMF

処理を行うことで音 質,分離精度が共に向上していた.同様に,機械音に ついても,

NMF

処理前で生じた音質の劣化が

NMF

処理後には感じられず,分離精度も向上していること が確認できた.以上より,排気音

/

機械音の両音にお いて

NMF

処理後の方が聴感上の分離精度は良好であ ることが確認された.また

NMF

では,単一マイクロ ホンにおける観測信号から排気音

/

機械音への分離を 行っているため,分離された音もそのマイクロホンで 観測された排気音のみの音

/

機械音のみの音に近いと 考えられる.

5. 2. 3

主 観 評 価 試聴結果の有効性を確認するため,添付データ中の 排気音

/

機械音の各音について,

NMF

処理の有無によ る音質の差を被験者に評価してもらう主観評価実験を 行った.被験者は,二輪車が趣味であったり所有する などしてエンジン音に馴染みがあり,正常な聴力を有 する

20

歳代の男性

6

名である.被験者には音をヘッ ドホンによって提示した.評価を行う前に,被験者に はアイドリング状態の二輪車の音(添付データ

1

fig1.wav

)を提示し,各被験者の評価しやすい音量と なるよう,オーディオインタフェースの音量を調整さ せた. まず,排気音については,被験者に「マフラー部の みの音(アイドリング状態の音からエンジン部の音が 除去された音)の音質」という教示を与え,これを

5

図 7 NMF処理前後の排気音に関する主観評価結果 Fig. 7 Result of the subjective evaluation for the

ex-haust sound before/after NMF.

段階(

5:

非常に良い,

4:

良い,

3:

どちらともいえ ない,

2:

悪い,

1:

非常に悪い)の評定尺度法を用い て判断させた.提示音は

NMF

処理前後の排気音(添 付データ

2

fig5a.wav

fig5b.wav

)でそれぞれ

2

回分用意し,これをランダムに並べ替えた.図

7

に 排気音に関する

Mean opinion score

MOS

)を示す. ここで,図中のエラーバーは標準偏差を表している.

NMF

処理前後の

MOS

の差が統計的に有意であるか を確かめるために,有意水準

5%

で両側検定の

t

検定 を行ったところ,

t(11) = 3.46

P < 0.01

であり,有 意差があることがわかった.このことから,抽出され た排気音における聴感上の音質は,提案手法によって 向上することが明らかとなった. 機械音については,被験者には「エンジン部のみの 音(アイドリング状態の音からどれだけマフラー部の 音が除去されたか)であるかどうか」という教示のも とに,

5

段階(

5:

エンジン音が非常によく抽出されて いる,

4:

エンジン音が抽出されている,

3:

どちらと もいえない,

2:

エンジン音があまり抽出されていな い,

1:

エンジン音が全く抽出されていない)の評定 尺度法を用いて判断させた.排気音のときと比べて機 械音の評価における教示とカテゴリーを異なるものと したのは,同様にした場合,被験者は元のアイドリン グ状態に近い音(排気音と機械音が良好に分離できて いない音)を良い音質として評価する傾向にあること が予備実験から明らかとなったからである.提示音は

NMF

処理前後の機械音(添付データ

3

fig6a.wav

fig6b.wav

)でそれぞれ

2

回分用意し,これをラン ダムに並べ替えた.図

8

に機械音に関する

MOS

値と 標準偏差を示す.

NMF

処理前後の

MOS

の差が統計 的に有意か確かめるために,有意水準

5%

で両側検定

(5)

図 8 NMF処理前後の機械音に関する主観評価結果 Fig. 8 Result of the subjective evaluation for the

me-chanical sound before/after NMF.

図 9 再構成音の SNR の比較

Fig. 9 Comparison of reconstructed sound by SNR.

t

検定を行ったところ,

t(11) = 9.10

P < 0.01

で あり,有意な差があることがわかった.よって,機械 音に関しても,提案手法によって聴感上の分離音質の 向上が明らかとなった.

5. 2. 4

再構成音の客観評価 最後に,

SNR

によって分離音のひずみに関する客 観評価を行う.現時点では排気音

/

機械音のみを収録 した原音が得られないため,直接的に客観評価できな い.そこで,各分離音を再び合わせることによって再 構成音を作成し,以下の

SNR

を計算することによっ て分離手法間のひずみを評価する.

SNR [dB] =



t

y

2

(

t)



t

[

y

2

(

t) − {e

N

(

t) + m

N

(

t)}]

2

(4)

ここで,

y(t)

Mic.6

での観測信号,

e

N

(

t)

NMF

で分離された排気音,

m

N

(

t)

NMF

で分離された 機械音を示す.各手法における再構成音の

SNR

を 図

9

に示す.これより,

NMF

を用いることで

SNR

が約

20dB

向上したことがわかる.よって,

SS+DS

NMF

を統合させることで,少ない歪で排気音

/

機 械音を分離することができたと考えられる. 機械音のみの原音が得られないため,直接的に分離精 度を客観評価することができなかった.したがって, 分離された排気音

/

機械音を客観的に評価する指標を 確立した上で,提案手法の分離精度を評価することが 今後の課題である. 文 献

[1] J. Benesty, W. Kellermann, Eds., Microphone Array Signal Processing, Springer, Berlin, 2008.

[2] S.F. Boll, “Suppression of acoustic noise in speech using spectral subtraction,” IEEE Trans. Acoust. Speech Signal Process., vol.ASSP-27, no.2, pp.113– 120, 1979. [3] 吉永智咲,中山裕美子,東 俊希,立蔵洋介,“近接配置 されたマイクロホンアレーによるバイクのマフラー・エン ジン音の抽出,”第 57 回システム制御情報学会研究発表講 演会論文集,SCI’13, 114-2, 2013. [4] 澤田 宏,“非負値行列因子分解 NMF の基礎とデータ/ 信号解析への応用,”信学誌,vol.95, no.9, pp.829–833, Sept. 2012. 付 録 添付データ一覧 表 A· 1 添付データ 1 Table A· 1 Attached data 1. ファイル名 fig1.wav 保存場所 /wavfile データの種類 音声 データの形式 WAV 説明 二輪車のエンジン音 表 A· 2 添付データ 2 Table A· 2 Attached data 2. ファイル名 fig5a.wav, fig5b.wav 保存場所 /wavfile データの種類 音声 データの形式 WAV 説明 NMF処理前後の排気音 表 A· 3 添付データ 3 Table A· 3 Attached data 3. ファイル名 fig5a.wav, fig5b.wav 保存場所 /wavfile データの種類 音声 データの形式 WAV 説明 NMF処理前後の機械音 (平成 26 年 4 月 3 日受付,8 月 13 日再受付)
