9..システム設定

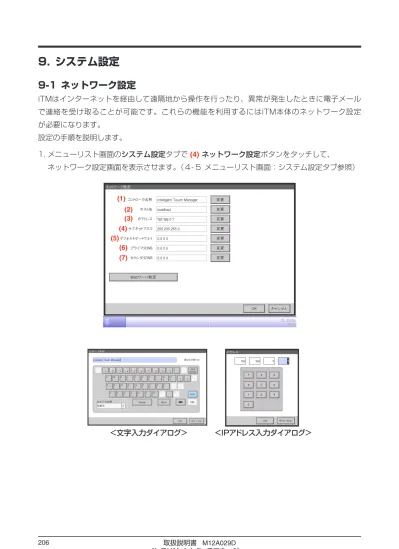

9-1.ネットワーク設定
iTMはインターネットを経由して遠隔地から操作を行ったり、異常が発生したときに電子メール で連絡を受け取ることが可能です。これらの機能を利用するにはiTM本体のネットワーク設定 が必要になります。 設定の手順を説明します。 1. メニューリスト画面のシステム設定タブで (4) ネットワーク設定ボタンをタッチして、 ネットワーク設定画面を表示させます。（４-５ メニューリスト画面：システム設定タブ参照） (1) (2) (3) (4) (5) (6) (7) ＜文字入力ダイアログ＞ ＜IPアドレス入力ダイアログ＞2. 現在の設定が表示されています。変更ボタンをタッチして入力ダイアログを開き、設定を変更 できます。設定に必要な情報はネットワーク管理者にご確認ください。 (1) コントローラ名称 (2) ホスト名 (3) IPアドレス (4) サブネットマスク (5) デフォルトゲートウェイアドレス (6) プライマリDNSアドレス (7) セカンダリDNSアドレス 3. Webサーバのポート番号を設定します。 (8) (9) (8) Webサーバ設定ボタンをタッチするとWebサーバ設定画面が表示されるので、 Webサーバのポート番号を設定します。
(10) (11) (12) (13) (10) 既定値を選択するとデフォルトのポート「80」を使用します。 (11) ユーザ設定を選択するとポート番号「8080」が表示されます。 (12) 変更ボタンをタッチして、数値入力ダイアログを表示させると変更ができます。 (13) OKボタンをタッチして画面を閉じます。 入力可能なポート番号は、付録（1. iTM監視制御機能一覧）をご覧ください。 4. 必要な設定が終われば (9) OKボタンをタッチすると、確認ダイアログが表示されます。 (14) 5. 再起動確認のメッセージが表示されます。(14) はいボタンをタッチすると設定が反映され、 iTMが再起動します。
9-2.Webアクセス設定と遠隔管理
ネットワーク設定がされているiTMは、インターネット経由でアクセスして遠隔地のパソコンから 操作することができます。Webユーザは複数登録することができ、操作権限も制限することが できます。 本機能を利用するために必要なパソコンのスペックは周辺機器仕様表（CB15A003）を ご覧ください。 LANポート ブロードバンドルーター ハブ インターネット 100BASE-TX対応 イントラネット テナントユーザ テナントユーザ テナントユーザ 最大登録ユーザ数64 （管理者４ユーザ、一般１６ユーザの同時ログイン可能） •Webで画面のズームイン・ズームアウトはしないでください。NOTE
ユーザの作成と操作手順を説明します。
Webユーザの登録
WebにアクセスするWebユーザを登録します。Webユーザの種類には管理者と一般があり、一般 ユーザが操作できる範囲は設定で制限することができます。管理者ユーザは最大４ユーザ、一般 ユーザは最大60ユーザまで登録できます。同時に管理者４ユーザ・一般16ユーザまでアクセス することができます。 1. メニューリスト画面のシステム設定タブで (6) Web■アクセス設定ボタンをタッチして、 Webユーザ設定画面を表示させます。（４-５ メニューリスト画面：システム設定タブ参照） (1) (2) (3) (4) (1) 登録ユーザに登録されているWebユーザの一覧が表示されます。 (2) 新規ボタンでユーザを新規作成します。 (3) 変更ボタンをタッチすると、選択したユーザの設定を編集できます。 (4) 削除ボタンをタッチすると、選択したユーザを削除できます。 2. (2) 新規または (3) 変更ボタンをタッチするとユーザ設定画面が表示されます。 (7) (5) (6)(5) 変更ボタンをタッチして文字入力ダイアログを表示させ、ユーザの名前を入力します。 全角半角問わず、1～15文字の範囲で入力します。 (6) 変更ボタンをタッチしてパスワード入力ダイアログを表示させ、ログインパスワードを 設定します。確認のため2回同じパスワードを入力します。パスワードは半角英数字0～15文字で 設定できます。 (7) タイプでユーザの種別を選択します。 一般ユーザを選択した場合、管理対象を登録するため、管理対象エリアと管理対象（レイアウト） 画面をそれぞれ設定します。 3. (8) 変更ボタンをタッチすると管理対象エリア画面が表示されます。 (9) (10) (9) 管理対象エリアに登録可能なエリアの一覧が表示されます。エリアを1つ選択し (10) OKボタンをタッチします。設定が保存されユーザ設定画面に戻ります。 (11) (17)
4. (11) 変更ボタンをタッチすると管理対象画面が表示されます。 (12) (14) (15) (13) (16) (12) 登録画面に登録されている管理対象のレイアウト画面の一覧、(13) 画面に登録可能な レイアウト画面の一覧が表示されます。 (13) から選択し (14) 追加ボタンをタッチすると、管理対象のレイアウト画面が登録できます。 レイアウト画面は1つだけ登録できます。 (12) から選択し (15) 削除ボタンをタッチすると、登録一覧から削除できます。 登録が終われば (16) OKボタンをタッチして、ユーザ設定画面に戻ります。 ユーザ設定画面で (17) OKボタンをタッチし保存すると、Webユーザが登録されます。 • 管理者を選択した場合、管理対象エリアと管理対象（レイアウト）画面の設定は不要です。 • ユーザ名称に使用できる文字は、文字/入力ダイアログで表示されている文字のみです。 • パスワードには特殊文字は使用できません。 •レイアウト画面（４-４ レイアウト画面参照）に管理対象エリアに含まれない管理点/エリアが 表示されていても、レイアウト画面上ではその管理点/エリアの監視操作が可能です。 • Webの一般ユーザがレイアウト画面を登録する場合、一般ユーザが操作できる範囲内に なるように管理対象画面の設定を行ってください。
NOTE
パソコンからのログイン・ログオフ
1. パソコンのWebブラウザを起動し、ネットワーク設定で設定したiTM本体のIPアドレスを入力 （http:// iTMのIPアドレス ）し、iTMにアクセスするとログイン画面が表示されます。 (18) (19) (20) ログイン画面の表示言語はiTM本体のロケール設定にしたがいます。 (18) に「ユーザ名」・「パスワード」を入力し (19) ログインボタンをクリックします。 認証に成功すればWeb遠隔管理画面（アイコン表示）が表示されます（次ページ参照）。 2. 「ユーザ名」・「パスワード」を入力し、(20) ユーザ設定ボタンをクリックするとユーザ設定画面 が表示され、ログインパスワードの変更とロケール設定ができます。 (21) (22)(21) 変更ボタンでログインパスワードの変更ができます。 (22) ロケール設定でパソコンを使用するときのロケール設定をします。設定できる内容は iTM本体のロケール設定と同じです。６-５ ロケールの設定を参照して設定してください。 3. ログオフするには、Web遠隔管理画面のログオフボタンをクリックします（本ページ下参照）。 確認画面が表示されるので、はいボタンをクリックしてログオフします。
Web遠隔管理画面
ログオフボタン ログイン後の操作は、基本的にiTM本体からの操作と同じです。操作手順は該当のページを ご覧ください。 一般ユーザはユーザ設定で許可された機能しか利用できません。また管理者ユーザであっても、 ほかの管理者ユーザが操作中の場合には同じ機能設定画面を開くことはできません。WebユーザAが連動制御画面を開いている
•iTMのデータの保存を行うために、iTM本体では、USBメモリに保存しますが、 Web遠隔管理機能では、パソコンのハードディスクドライブに保存します。 •Web遠隔管理機能では、パソコンのハードディスクドライブに次の機能のデータのみ 保存可能です。 ・料金按分(10-１ 料金按分参照)・Energy Navigator（12．Energy Navigator参照） ・履歴（７-１ 履歴の確認と出力参照）・設定一括出力（７-３ 各機能の設定データ出力参照） •Web遠隔管理機能では、パソコンのハードディスクドライブにZIP圧縮されたファイルとして 保存されます。 •iTMのエリア設定などを行うために、iTM本体では、USBメモリからファイルの読込みを 行えますが、Web遠隔管理機能では、パソコンからファイルの読込みは行えません。 •Web遠隔管理機能では、ログイン画面によりユーザを制限できるため、パソコン画面上の 画面ロック機能（６-３ パスワードの設定 参照）を有していません。 •Web遠隔管理機能では、iTM本体のハードウェア設定を誤って行わせないため、iTM本体 固有の機能（スクリーンセーバー・ハードウェア設定・タッチパネルキャリブレーション） を利用できません。 •Web遠隔管理機能では、標準画面（リスト）の表示項目を多く表示させるため、パソコン 画面上に表示される標準画面（リスト）の操作ウィンドウを開閉することができます。 •Web遠隔管理機能では、ログイン中に通信が切断された場合、パソコン画面上で再ログイン 可能になるまで約4分間の時間が必要になります。 •Flash Playerのバージョンは、11.1.102.62より低いバージョンでは使用できません。 •Flash Playerの自動更新をしないように設定してください。※ 手順［コントロールパネル］メニューから［Flash Player］を起動します。 Flash Player設定マネージャの高度な設定タブを選択し、「アップデートの有無を チェックしない」を選択し、画面を閉じます。 ※ アップデートを行わないとセキュリティの脅威に対する脆弱性が解消されない場合が あります。 •Flash Playerのバージョン確認方法 手順 Webブラウザを起動し、バージョン確認用サイトのアドレス 「http://www.adobe.com/software/flash/about/」を入力します。 Version Informationで現在のバージョンが表示されます。
NOTE
9-3.電子メール異常発報の設定
ネットワーク設定がされているiTMであれば、管理点に機器異常やアナログ上下限異常が 発生したとき、あらかじめ設定されたメールアドレスに対して、発生日時やエラーコードなど を電子メールで送信することができます。 •iTM本体以外にSMTPサーバ・電子メール受信端末が必要になります。NOTE
設定の手順を説明します。メールサーバの設定
1. メニューリスト画面のシステム設定タブで (5) 電子メール設定ボタンをタッチして、 E-mail設定画面を表示させます。（４-５ メニューリスト画面：システム設定タブ参照） (1) 2. (1) 編集ボタンをタッチしてサーバー画面を表示します（次ページ参照）。送信タブと サーバー設定タブがあるので、切り換えてそれぞれを設定します。設定が終われば (2) OKボタンをタッチしてE-mail設定画面に戻ります。■ ■送信タブ (3) (4) (7) (2) (5) (6) (3) サイト名を設定します。(4) 変更ボタンをタッチして、サイト名設定ダイアログを表示させ、 最大20文字までで入力します。サイト名は送信メールの件名に使用されます。 (5) 再送間隔で電子メールの再送信間隔をコンボボックスから選択します。１～72時間まで １時間刻みで選択できます。一度電子メールを送信したあと、検知した異常がここで設定した 時間経過しても解消されていない場合、再度電子メールを送信します。 (6) メールアドレス（From）で送信元のアドレスを設定します。(7) 変更ボタンをタッチして、 メール送信元設定ダイアログを表示させ、最大128文字まででアドレスを入力します。
■ ■サーバー設定タブ (8) (9) (10) (11) (12) (13) (14) メール送信に使用するサーバの情報が表示されます。各項目の変更ボタン・コンボボックスで 設定します。設定に必要な情報はネットワーク管理者にご確認ください。 (8) SMTPサーバのURLまたはIPアドレス (9) SMTPサーバのポート番号 (10) メール送信の認証方式：認証なし／POP Before SMTP／SMTP-AUTHから選択します。 (11) POP Before SMTPの認証方式で使用するPOPサーバのURLまたはIPアドレス (12) POP Before SMTPの認証方式で使用するPOPサーバのポート番号 (13) POPサーバの認証またはSMTP認証に使用するユーザID (14) POPサーバの認証またはSMTP認証に使用するパスワード
送信先メールアドレスの設定と試送メールの送信
(15) (16) (17) (18) (15) に登録されている送信先のメールアドレス一覧が表示されるので、目的に応じた各ボタンを タッチします。 (16) 新規ボタン メールアドレスを新規作成します。タッチするとメールアドレス設定ダイアログが表示されるので、 128文字までのアドレスを入力してください。 (17) 削除ボタン 選択したメールアドレスを削除します。 (18) 編集ボタン 選択したメールアドレスを編集します。タッチすると編集画面が表示されます（次ページ参照）。 管理点登録タブとメールアドレス設定タブで設定します。■ ■管理点登録タブ (19) (21) (22) (20) (19) 選択一覧に登録されている異常監視対象の管理点選択一覧、(20) 候補管理点に登録可能な 候補管理点一覧が表示されます。(20) から監視対象とする管理点を選択し、(21) 追加ボタンを タッチして登録します。 管理点は最大512点まで登録することが可能です。(19) から管理点を選択し、(22) 削除ボタン をタッチすると登録から削除できます。 ■ ■メールアドレス設定タブ (23) (25) (24) (28) (23) メールアドレス（To）に現在のメールアドレスが表示されます。変更する場合は (24) 変更ボタンをタッチしてメールアドレス設定ダイアログを表示させ入力します。
(26) (27) (26) に現在の設定が表示されます。内容は下表のとおりです。 項目 表示内容 備考 送信先メールアドレス メールアドレス (To):[アドレス] 送信元アドレス メール アドレス (From):[アドレス] サイト名 サイト名:[名称] SMTPサーバ タイトル SMTP サーバ アドレス アドレス:[アドレス] ポート番号 ポート:[ポート番号] 認証設定 認証方式 認証方式:[認証方式] [認証なし]/ [POP Before SMTP]/ [SMTP-AUTH]のどれか。 タイトル POP サーバ 認証方式が[POP Before SMTP]のときに表示。 POPサーバアドレス アドレス:[アドレス] POPサーバポート番号 ポート:[ポート番号] ユーザID ユーザ ID:[ID] 認証方式が認証なし以外のときに表示。
(27) OKボタンをタッチすると、試送メールが送信され、メールアドレス設定タブに戻ります。
