難燃性UL94-V2 等級 簡単な延長: ベルトを拡張して簡単に延長

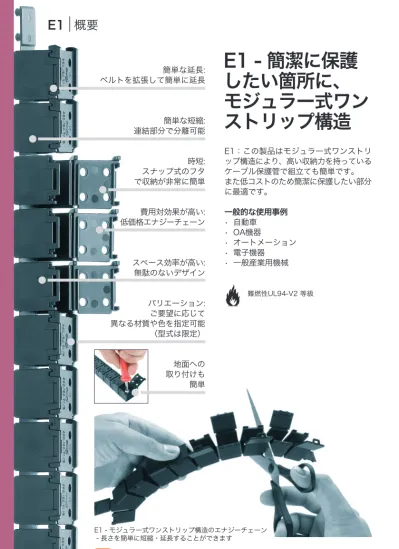

E1 概要
バリエーション: ご要望に応じて 異なる材質や色を指定可能 （型式は限定） 費用対効果が高い: 低価格エナジーチェーン 時短: スナップ式のフタ で収納が非常に簡単 簡単な短縮: 連結部分で分離可能 スペース効率が高い: 無駄のないデザインE1 - 簡潔に保護
したい箇所に、
モジュラー式ワン
ストリップ構造
E1：この製品はモジュラー式ワンストリ ップ構造により、高い収納力を持っている ケーブル保護管で組立ても簡単です。 また低コストのため簡潔に保護したい部分 に最適です。 一般的な使用事例 • 自動車 • OA機器 • オートメーション • 電子機器 • 一般産業用機械 E1 - モジュラー式ワンストリップ構造のエナジーチェーン - 長さを簡単に短縮・延長することができます E1外周に沿ったスナップオープン シリーズ / 型式 巾インデックス （内のり巾 Bi に基づく) 曲げ半径 （R) 色インデックス（標準 ： 黒) 地面への 取り付けも 簡単hi [mm] Bi[mm] Ba[mm] ha [mm] R[mm] [mm] E1.10.013. 10 13 16.5 15.5 18 200 168 E1.17.021. 17 21 26 25 28 255 169 E1.17.031. 17 31 36 25 28 204 169 E1.17.044. 17 44 49 25 28 255 169 E1.18.015. 18 15 20 26 28 127.5 170 E1.20.015. 20 15 22 27 28 250 171 167
製品問い合わせ | TEL：03-5819-2500 | FAX：03-5819-2055 | Email：[email protected]
シリーズ 内のり高さ 内のり巾 外のり巾 外のり高さ 曲げ半径 セグメント長 ページ E1 - モジュラー式 ワンストリップ構造 長さを簡単に短縮 / 拡張可能 *当カタログ新製品 材質 - イグミッド NB 許容温度: -40° ～ +80° C
難燃性 （イグミッドNB） VDE 0304 IIC UL94 V2
テクニカル データ
E1.17型｜製品番号の構成とカラーオプション
E1.17.044.028.0 - 50 リンク ×１セット 注文例 エナエナジーチェーン 本体 New * E1.17.044.028.0 E1外周に沿ったスナップオープン シリーズ / 型式 巾インデックス （内のり巾 Bi に基づく) 曲げ半径 （R) 色インデックス（標準 ： 黒) 製品番号 構成 エナジーチェーン / エナジーチューブ用のカラーオプション 色 注文インデックス 色 注文インデックス エナジーチェーン （標準 ： 黒色） .0 ESD材質（色：スレートグレー） .ESD HT材質（色：グレーブラウン） .HT エナジーチェーン、グレーの特殊カラーのみ .3 エナジーチューブ、シルバーグレー特殊カラーのみ .31 白色特殊カラー .1 灰色特殊カラー .1S オレンジ色特殊カラー .2 黄色特殊カラー .4 明るい灰色特殊カラー .14 エナジーチェーン （標準 ： 黒色） 特殊カラーの納期はご要望に応じてA A A R 018 H 62 D 66 K 100 E1.10
20
18
17
10
17
013.R.0 E1.10. 013.R.0 E1.10. ~ 0.0164 Ba [mm] 16.5 Bi [mm] 13 | 018 | Ba Bi BaBi Bi Ba Bi Bi Ba Bi Ba Bi Ba Bi Ø 4.5 Ba Bi 9 max. 10 15.5 200 10 5 (1000 mm) セグメント長 寸法 A [mm] 1メートルあたり のセグメント数 シリーズ セグメントあたり のリンク数 必要な空間高さ： HF = H + 40 mm ご注文の際はお問い合わせください。 H - 15. 5 20 H D S/2 S 15. 5 H F = H + 40 RE1 E1.10型
E1.10型 | 外周に沿ったスナップ開閉
重量 [kg/m] R曲げ半径 [mm] 外周側スナップ開閉 内のり高さ 10 mm ピッチ 20 mm チェーン長さ* S/ 2 + K リンク数* (S/ 2 + K)÷ピッチ寸法
移動端 固定端 例：E1.10.13.018.0 15.5 15.5ワンストリップのエナジーチェーン - 非常に小さいサイズ
*エナジーチェーンの固定位置がストロークの中心の場合。固定位置が中心以外の場合は089ページをご覧ください。169
20
18
17
10
17
021 031 044 .R.0 .R.0 .R.0 E1.17. E1.17. E1.17. 021 031 044 .R.0 .R.0 .R.0 E1.17. E1.17. E1.17. ~ 0.0478 ~ 0.0460 ~ 0.0695 Ba [mm] 26 36 49 Bi [mm] 21 31 44 | 028 | | 028 | | 028 | A A A R 028 H 92 D 76 K 120 Ba Bi BaBi Bi Ba Bi Bi Ba Bi Ba Bi Ba Bi Ø 4.5 Ba Bi 15 max. 10 15.5 255 204 255 10 8 10 4 (1020 mm) 5 (1020 mm) 4 (1020 mm)寸法
必要な空間高さ： HF = H + 40 mm ご注文の際はお問い合わせください。 H 25 25.5 H D S/2 S 25 HF = H + 40 R 内のり高さ 17 mm ピッチ 25.5 mm チェーン長さ* S/ 2 + K リンク数* (S/ 2 + K)÷ピッチ コンパクト、E1.17.021型用の汎用取付けブラケット：製品番号 E1.170.021.TS - 取付簡単E1.17.021型用取付けブラケット | このカタログでの新製品
E1.17型 | 外周に沿ったスナップ開閉
重量 [kg/m] R曲げ半径 [mm] 外周側スナップ開閉製品問い合わせ | TEL：03-5819-2500 | FAX：03-5819-2055 | Email：[email protected] 移動端 固定端 セグメント長 寸法 A [mm] 1メートルあたり のセグメント数 シリーズ セグメントあたり のリンク数 例：E1.17.021.028.0 25 17
ワンストリップのエナジーチェーン - 非常に小さいサイズ
*エナジーチェーンの固定位置がストロークの中心の場合。固定位置が中心以外の場合は089ページをご覧ください。015.R.0 E1.18. 015.R.0 E1.18. ~ 0.0169 20 15 | 028 | E1.18
20
18
17
10
17
A A A R 028 H 92 D 76 K 120 Ba Bi BaBi Bi Ba Bi Bi Ba Bi Ba Bi Ba Bi Ø 4.5 Ba Bi 16 max. 18 26 101 10 (1010 mm) 必要な空間高さ： HF = H + 40 mm ご注文の際はお問い合わせください。 H 26 23.5 H D S/2 S 26 HF = H + 40 R 内のり高さ 18 mm ピッチ 25.25 mm チェーン長さ* S/ 2 + K リンク数* (S/ 2 + K)÷ピッチ 4寸法
移動端 固定端 セグメント長 寸法 A [mm] シリーズワンストリップのエナジーチェーン - 非常に小さいサイズ
1メートルあたり のセグメント数 セグメントあたり のリンク数E1 E1.18型
E1.18型 | 外周に沿ったスナップ開閉
Ba [mm] Bi [mm] 重量 [kg/m] R曲げ半径 [mm] 外周側スナップ開閉 例：E1.18.15.028.0 *エナジーチェーンの固定位置がストロークの中心の場合。固定位置が中心以外の場合は089ページをご覧ください。 23.5171
20
18
17
10
17
015.R.0 E1.20. 015.R.0 E1.20. ~ 0.0443 22 15 | 028 | A A A R 028 H 92 D 76 K 120 Ba Bi BaBi Bi Ba Bi Bi Ba Bi Ba Bi Ba Bi Ø 4.5 Ba Bi 18 max. 20 27寸法
250 4 (1000 mm) 必要な空間高さ： HF = H + 40 mm ご注文の際はお問い合わせください。 H 27 25 H D S/2 S 27 HF = H + 40 R 内のり高さ 20 mm ピッチ 25 mm チェーン長さ* S/ 2 + K リンク数* (S/ 2 + K)÷ピッチ 10 移動端 固定端 セグメント長 寸法 A [mm] シリーズワンストリップのエナジーチェーン - 小型、ふたは相互に開閉
1メートルあたり のセグメント数 セグメントあたり のリンク数E1.20型 | 外周側開閉 （スナップ式） - フタは左右交互に開閉
製品問い合わせ | TEL：03-5819-2500 | FAX：03-5819-2055 | Email：[email protected] Ba [mm] Bi [mm] 重量 [kg/m] R曲げ半径 [mm] 外周側スナップ開閉 例：E1.20.15.028.0 *エナジーチェーンの固定位置がストロークの中心の場合。固定位置が中心以外の場合は089ページをご覧ください。
組立工数削減: ケーブル束を まとめてクランプ - サイズは2種
スナップチェーン 概要
簡単：複雑なヒンジ付き ケーブルトレイの代替に 利便性：繰り返しループを 調整、変更可能 開閉方式：TE14型 / TE2型は 外周側開閉 TZ14型 / TZ26型は 内周側開閉 応用性: 1方向または2方向に 曲げることが可能 短距離用: 5 ～ 10リンクの 短い長さに最適スナップチェーン - ケーブル束を
まとめて素早くクランプ
スナップチェーン ： 簡易的なケーブル収納に経 済的なエナジーチェーン。スナップチェーンは簡 単組立かつコスト低減につながります。使用頻度 が少ない用途でのソリューションです 一般的な使用事例 • 端子ボックス • 電子機器 • OA機器 • その他可動ケーブルの保護 iF-デザイン賞受賞[mm] [mm] R[mm] TE14.50 50 30.5 028 ~ 125 174 TE26.120 120 56 063 ~ 200 175 TZ14.50 50 30.5 028 ~ 125 174 TZ26.120 120 56 063 ~ 200 175 173 TE26.120.100.0 - 33 リンク ×１セット
製品問い合わせ | TEL：03-5819-2500 | FAX：03-5819-2055 | Email：[email protected]
シリーズ ループ長さ ピッチ 曲げ半径 ページ
「TE」 -
ループは外周側で開閉「TZ」 -
ループは内周側で開閉 材質 - イグミッド NB 許容温度 °C: -40 ～ +80° C燃焼性 (イグミッド NB) VDE 0304 IIC UL94 V2
テクニカル データ
TE26型 | 製品番号の構成カラーオプション
注文例 エナジーチェーン 本体 TE26.120.100.0 TZ26.120.100.0 「TE」は外周側で開閉 「TZ」は内周側で開閉 「TE」または「TZ」 シリーズ / 型式 ループの長さ 曲げ半径 R 色インデックス（標準 ： 黒） 製品番号 構成 エナジーチェーン / エナジーチューブ用のカラーオプション 色 注文インデックス 色 注文インデックス エナジーチェーン （標準 ： 黒色） .0 ESD材質（色：スレートグレー） .ESD HT材質（色：グレーブラウン） .HT エナジーチェーン、グレーの特殊カラーのみ .3 エナジーチューブ、シルバーグレー特殊カラーのみ .31 白色特殊カラー .1 灰色特殊カラー .1S オレンジ色特殊カラー .2 黄色特殊カラー .4 明るい灰色特殊カラー .14 エナジーチェーン （標準 ： 黒色） 特殊カラーの納期はご要望に応じて25 55.5 30.5 21 50 50.R.0* TE14. TZ14.50.R.0 | 028 | 038 | 048 | 075 | 100 | 125 | 0.15 TE14 TZ14 120 50 例：TE14.50.100.0
ケーブル束をまとめて素早くクランプ - 小型
寸法
TE26型 | ループは外周側開閉
TZ26型 | ループは内周側開閉
外周開閉 内周開閉 ピッチ 30.5 mm リンク/m 33 (1006.5 mm) チェーン長さ* S/ 2 + K リンク数* (S/ 2 + K) ÷ピッチスナップチェーン TE14型 / TZ14型
*RBR（軸周旋回）仕様もございます。製品番号：TE26.120.曲げ半径 / 曲げ半径 ケーブルパッケージ最大：18 mm 重量 [kg/m] R曲げ半径 [mm] *エナジーチェーンの固定位置がストロークの中心の場合。固定位置が中心以外の場合は089ページをご覧ください。175 50 106 56 40 120 120.R.0* TE26. TZ26.120.R.0 | 063 | 075 | 100 | 125 | 150 | 200 | 0.43 例：TE26.120.100.0
ケーブル束をまとめて素早くクランプ - 小型
