CFRはフロー二アス製品 に対して世界トップレベル のサービスを提供する総 代理店のみに与えられる マークです。 TPS/i アキュポケット CMT方式 溶接電源 CMTツイン システム CMTブレーズ システム プラズマ溶接システム レーザーハイブリッド溶接システム デルタスポット ETR バーチャルウェルディングフローニアス

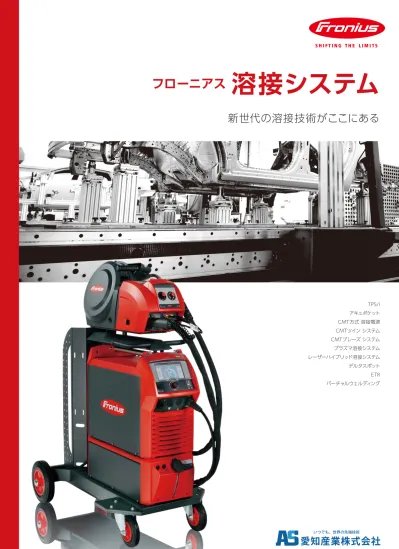

溶接システム
新世代の溶接技術がここにある
新世代の溶接技術がここにある。
Intelligent Revolution
溶接機内部が 高速に、さらに溶接機とユーザが双方向に有機的につながる
溶接機内部のモジュール化で拡張性を高め、個々のユーザの要望に対して
溶接パラメータをカスタマイズ、さらにアップデートすることにより将来のニーズにも応える
比類なき溶接技術の開発、妥協を許さない絶え間ない技術革新
フロー二アス社は、低スパッタ、低入熱のCMT溶接法を世界で初めて確立した溶接機のリーディングメーカです。650以上の国際特許を所有、その技術を搭載し たCMT溶接機はすでに9500台が全世界で稼動中。そのベースマシンが生まれ代わりました。デジタル溶接電源TPS/i！ インテリジェント機能をフル装備、お客さまの要望に合わせた溶接プログラムを自由に選択可能です。フロー二アスは長年蓄積した溶接パラメータを惜しみなく ユーザに提供します。モジュール化されたコンポーネントは交換可能、溶接パラメータもアップデートが可能です。10年先でも最新のパフォーマンスを発揮する 溶接機です。ユーザと相互に有機的に繋がる高い操作性。さあ、あなたもフロー二アスを体験してみませんか。［ Interaction ］
［ Individuality ］
［ Improvement ］
フロー二アスが目指すインテリジェント・レボリューションとは
●ご使用の際は取扱説明書をよくお読みの上正しくお使いください。●用途にあった商品をお選びください。不適切な用途で使われますと、事故の原因になることがあります。 ●商品改良のため、仕様・外観は予告なしに変更することがありますのでご了承ください。!
安全に関するご注意 ご購入にあたって東
京
本
社
名 古 屋 営 業 所
関 西 営 業 所
広 島 営 業 所
〒140-0011 東京都品川区東大井2-6-8
〒480-1124 愛知県長久手市戸田谷1405
〒652-0803 神戸市兵庫区大開通8-2-2-107号
〒732-0008 広島市東区戸坂くるめ木1-3-23
TEL 03-6800-1122
TEL 0561-61-4020
TEL 078-515-8680
TEL 082-220-1740
FAX 03-6800-2066
FAX 0561-61-4002
FAX 078-515-8681
FAX 082-220-0184
CFRはフロー二アス製品 に対して世界トップレベル のサービスを提供する総 代理店のみに与えられる マークです。フロー二アス溶接システム ラインナップ
他社の追従を許さない革新性と確固たる品質
インテリジェント・デジタル溶接電源
TPS/i
高速・高品位な溶接を実現したフロー二アスの新ベース電源 これまでのスタンダード、パルスアークモードに加え、新機能の低ス パッタモード（LSC）の「溶け込み安定化」は突き出し長が変わるスプ レーアークを、パルスマルチ制御（PMC）はパルス溶接を最適化させま す。高度にインテリジェント化された新ベース電源TPS/i は従来の200 倍の高速CPUを搭載し最適で高品位な溶接に必要なエネルギーを瞬 時に計算してフィードバック、溶接性能を格段にアップさせました。 溶接プログラムの自由選択が可能、将来の拡張性があります 最初にスタンダードモードのプログラムを購入いただき後日パルス モードを追加購入できます。さらにプログラムを更新すれば常に最新 の溶接プログラムにグレードアップが可能です。フロー二アスが蓄積 した最先端の溶接技術が活用できます。 優れた操作性 溶接手袋でも操作できるタッチパネルで簡単に溶接条件を設定、溶接 トーチ、冷却装置、ワイヤ送給装置など豊富なオプション群も自動認 識でカンタンにつながります。 高い耐久性、防塵性、防滴性、高いメンテナンス性、低電力消費量 フロー二アスの厳しい検査基準をクリアしています。 ［ 溶接方式 ］ MIG/MAG CO2、MIG溶接、MIGパルスアーク溶接、 MIGブレージング、TIG−DC、手棒溶接 ［ 適用用途 ］ 自動車、建設機械の製造分野を始め、エネルギー産業のプラント 設備、鉄骨橋梁製造などのあらゆる分野に適用可能なベース溶接機 ●溶接電源：TPS320ｉC、TPS320i、TPS400i、TPS500ｉPULSE ●フィーダー：WF15ｉ、25i、30i ●水冷装置：CU1100 ●溶接トーチ： MTG250i、320i、400i、MTW250i、320i、500i ●プルミグトーチ：PullMig-small ●ロボットインターフェース オプション 標準仕様 ●アキュポケット本体 ●専用チャージャー ●溶接棒ホルダー ●TIG溶接キット ●キャリングケース オプション 標準仕様軽量・小型の肩掛けハンディ溶接機
アキュポケット
新開発のリチウムイオンバッテリー搭載 400Whの高出力。わずか30分で90％まで充電可能。高い信頼性の リチウムイオンバッテリー。フル充電で2.6ミリの被覆アーク溶接棒を 17本、3.2ミリは7本まで溶 接可能。被覆アーク溶 接では定格出力 140A、TIG溶接では150A。 抜群に早いアークスタート、ハイブリッドモードで充電しながら の溶接も可能 軽量（11kg）でコンパクト。肩にかけて気軽に持ち出せる ［ 溶接方式 ］ 手棒溶接・TIG溶接 ［ 適用用途 ］ 屋外設備工事、屋内吊天井工事、修理 プラント配管、鉄骨橋梁など●溶接電源：TPS5000CMT ●フィーダー：VR7000CMT ●水冷装 置：FK40 0 0 R ●リモートペンダ ント：RCU50 0 0ｉ ●トーチ: RobactaTwinCMT ●トーチ：狭開先用トーチ ●ロボットインターフェース オプション 標準仕様
CMT方式 溶接電源
フロー二アスが世界で初めて開発し実用化させた、 低スパッタ、低入熱溶 接プロセス「コールドメタル・トランス ファー（CMT）方式」デジタル溶接電源 発売以来9500台の実績。高度なワイヤ送給と波形の複合コントロール で、スパッタ発生を極限まで低減。入熱量も大幅削減します。アークの 安定により高品位、高速溶接を実現します。 多彩な溶接プログラムを標準搭載 鉄、ステンレスのほかアルミ、チタン、ニッケル合金など多彩な溶接 モードを内蔵。サイナジックコントロールにより1つのパラメータを変更 するだけで容易に溶接条件を設定することが可能です。 自動車製造のホワイトボディに最適 入熱で強度が落ちるハイテン材にも低入熱溶接が可能。優れたギャップ ブリッジ能力、さらに異なる開先でも同じ条件で溶接可能など、自動 車製造ラインに最適です。 メーカを問わず、あらゆるロボットとの組み合わせが可能 溶接機自体に、波形、ワイヤ送給の制御装置が組み込まれているため、 特定メーカのロボットしか使えない他社の溶接機と違い、あらゆる ロボットとの組み合わせで使用が可能です。 ［ 溶接方式 ］ MIG/MAG CO2 ［ 適用用途 ］ 自動車製造ラインや板金など ●溶接電源：TPS5000CMT×２ ●フィーダー：VR7000CMT×２ ●水冷装置：FK4000R ●リモートペンダント：RCU5000ｉ ●トーチ: RobactaTwinCMT ●トーチ：狭開先用トーチ ●ロボットインターフェース オプション 標準仕様CMT
ツイン システム
2台のCMT電源をインターフェースで連結し CMTドライブにより2本のワイヤ送給をシンクロさせ、 高溶着、高速溶接が可能 先行ワイヤはパルスモードもしくはスタンダードモードで、後行ワイヤ はCMTモード。両ワイヤの点火はシンクロナイズし完全なスタートを 保証します。必要とされるのど厚に合わせた溶融プールを形成。アーク の干渉を最小化し、磁気吹きのない安定した溶融プールを形成します。 低スパッタ、低入熱低歪、ビード外観や耐ギャップ能力が優れ ています 幅広い板厚に対応 ヘビーデューティ特性により厚板に CMTツインスピード特性により 超薄板まで対応します。 ［ 溶接方式 ］ MIG/MAG CO2 ［ 適用用途 ］ 自動車の足回り部分、 トラックのフレーム、コンプレッサー、 建設機械製造ほか、硬化肉盛りなど ●溶接電源：TPS5000CMT ●フィーダー：VR7000CMT ●水冷装 置：FK40 0 0 R ●リモートペンダ ント：RCU50 0 0ｉ ●トーチ: Robacta2700CMTBraze+ ●トーチクリーナー オプション 標準仕様CMT
ブレーズ システム
ビード幅の狭いレーザに近いブレーズ溶接が実現 CMT電源と専用溶接トーチを使用することでシールドガスを収束させ ビード幅の狭いレーザに近いブレーズ溶接が実現します。従来のCMT 電源にブレーズ・モードのプログラムを追加するだけでOK。 自動車製造での亜鉛メッキ材のブレージングに最適 CMT方式電源で高速溶接による低歪、低スパッタ溶接が可能 ［ 溶接方式 ］ MIGブレージング ［ 適用用途 ］ 自動車製造ライン●溶接電源：TPS4000、5000 ●水冷装置：FK4000-R ●ワイヤ送給： VR1500、4000、7000 ●ハイブリッド専用ヘッド ●ロボットインターフェース ●クロスジェット用プレッシャーコント ローラ ●クリーニングキット ●隅肉溶接用ヘッド オプション 標準仕様 ●溶接電源：TT800/TT2500/TT4000 ●プラズマモジュールPM10 ●水冷装置：FK4000-R ●溶接トーチ：PTW500 ●ロボットインターフェース ●ワイヤーフィーダー ●マイクロTIG電源と組み合わせればマイクロプラズマとして使用できます。 オプション 標準仕様 プラズマモジュールを追加するだけプラズマ溶接が可能 フロー二アスの標準デジタル電源をお持ちならばプラズマモジュールと 組み合わせるだけで、熱集中性がよく、ビード幅は狭く、かつ高速で安定 した歪の少ないプラズマ溶接が可能になります。コスト的にも少なく 抑えることができます。 プラズマ溶接しかできない専用機ではなくTIG溶接も可能 異なる出力を持っているためマイクロプラズマからキーホール溶接まで 対応可能です。 0.5Aから８０Aまで0.1A単位で溶接条件の設定が可能 マニュアルでも自動機どちらでも使用可能 自動機への組み込み時にトラブル発生の場合でも標準デジタル電源と 交換することで復旧対応可能です。
プラズマ溶接システム
［ 溶接方式 ］ プラズマ溶接 ［ 適用用途 ］ 精密板金、自動車製造、プラント関連、および建設機械、橋梁製造など 既存のレーザ 設備にアーク溶 接電 源と専用ヘッドを装 着し、 レーザハイブリッド溶接が可能 世界で唯一の完成度の高いハイブリッド専用ヘッド 一つのヘッドでアーク溶接、レーザ・アークのハイブリッド溶接、ホット ワイヤ・コールドワイヤ溶接、レーザ単体での溶接が可能。 ４KWのレーザ設備との組み合わせでSS材６tを開先なしで 毎分1000mmの裏波溶接が可能 あらゆる開先形状への対応可能で、ギャップに非常に強い 国際特許取得のクロスジェットモジュールレーザーハイブリッド
溶接システム
［ 溶接方式 ］ ハイブリッド溶接 ［ 適用用途 ］ 自動車、建設機械の製造ライン、橋梁、造船など ●デルタスポット本体 ●C-gunまたはX-gun ●ロボットインターフェース オプション 標準仕様 フローニアス独自のプロセステープ方式 異なる材料をスポット溶接する場合の課題は溶融点、電気抵抗、熱伝導 性、熱容量、熱膨張が違うことですが異なったプロセステープで異なる 制御方式を取ることで、鉄対アルミ、ＳＵＳ鋼対アルミなどの異材の溶 接が可能です。プロセステープが電極を保護し電極研磨の必要が殆ど ありません。 板厚比の大きい組み合わせのスポット溶接や ３∼４枚の重ね溶接も可能 ［ 溶接方式 ］ 抵抗溶接 ［ 適用用途 ］ 自動車生産ライン、プラント建設、鉄道車両製造など抵抗溶接機
デルタスポット
自動内面肉盛りシステム
ETR
バルブ・パイプ内部の肉盛りに最適なシステム フローニアスのＴＩＧ溶接電源、ホットワイヤ電源と、ターンテーブル、 マニプレーター・ブーム、クロススライドと2種のコントローラで構成され ます。コントローラにはAVC機能、タッチ・リトラクト機能、スピード調整 が可能なベーシックモデルと、ボアツーボア加工が可能、ステップ計算、 ポジショニングも可能なハイエンドモデルがあります。エンドレス回転機 構を持つ肉盛りトーチなど各種用意。マニプレーターはクロススライド 方式で使いやすく、ワイヤ送給は4ロールドライブ。サンドイッチ設計の ターンテーブルは対バックラッシュ機構を備え荷重2∼4.5tまで可能です。 自動センシング機能付き自動運転 ヘッド回転方式でワークは固定されます。適用ワーク径は25∼1400 ｍｍφまで広範囲、複雑なワーク形状に対応します。ロータリーヘッド は最大40％の作業時間の短縮を達成しました。 3D・CADデータでティーチングが可能 自動センタリングやリング溝特殊センタリング、レーストラック溶接 など専用プログラムを搭載しています。 多くの納入実績 バルブ、パイプ内面肉盛り、火力・ガス・海洋プラントなどの製造の小径内 面、ボア同士の内面、リング溝などの肉盛りに広い応用範囲があります。 ［ 溶接方式 ］ TIG溶接 ［ 適用用途 ］ 小径内面、ボア同士の内面、リング溝などの肉盛りに溶接トレーニングシステム
バーチャルウェルディング
バーチャルリアリティ技術を応用した 溶接技術訓練用シミュレータ あたかも実際に溶接現場での体験のようなリアルな映像と操作です。 バーチャル・インストラクターが丁寧に指導 画面に表示される３D映像のインストラクターが、溶接条件を指示し リアルタイムで溶接トーチの正しい使い方を指導します。実物に近い 映像でワークのシーム外観、溶け込み、色などが実物に近い映像で表 示されます。 訓練プログラムは標準で搭載 手棒溶接、ガスメタルアーク溶接の2種のプログラムが標準搭載され ています。訓練生の習熟度に合わせた教育プログラムが計画的に作 成、提供できます。訓練結果の履歴が残り結果分析も可能です。教育 プログラムが体系化できます。 場所を選ばず訓練が可能 定置タイプと移動可能のポータブルタイプがあります。通常の教室で クリーンな訓練が可能です。 訓練センターの経営にも貢献 訓練用溶接用消耗品のコストを大幅削減が可能です。消耗品廃棄が 少なく、クリーンな環境経営にも貢献します。最先端の教育ツールを 持つことで学校・センターのイメージアップにもなります。 ［ 特長 ］ フロー二アス社の次世代に溶接技術を伝承したいという想いを形に しました ［ 適用用途 ］ 溶接コースのある大学、専門高校、溶接技術訓練学校、職業訓 練、企業内の溶接訓練、海外の実習生訓練センター ●タッチスクリーンモニタ ●疑似ワーク ●ヘルメット ●ソフトウェア ●電極ホルダ− ●トーチ ●定置タイプ またはポータブルタイプ ●3Dゴーグル オプション 標準仕様●ご使用の際は取扱説明書をよくお読みの上正しくお使いください。●用途にあった商品をお選びください。不適切な用途で使われますと、事故の原因になることがあります。 ●商品改良のため、仕様・外観は予告なしに変更することがありますのでご了承ください。
!
安全に関するご注意 ご購入にあたって東
京
本
社
名 古 屋 営 業 所
関 西 営 業 所
広 島 営 業 所
〒140-0011 東京都品川区東大井2-6-8
〒480-1124 愛知県長久手市戸田谷1405
〒652-0803 神戸市兵庫区大開通8-2-2-107号
〒732-0008 広島市東区戸坂くるめ木1-3-23
TEL 03-6800-1122
TEL 0561-61-4020
TEL 078-515-8680
TEL 082-220-1740
FAX 03-6800-2066
FAX 0561-61-4002
FAX 078-515-8681
FAX 082-220-0184
CFRはフロー二アス製品 に対して世界トップレベル のサービスを提供する総 代理店のみに与えられる マークです。 201602-Fronius②5000フローニアス 取扱製品仕様一覧
デジタル溶接電源 TPS/i
200 - 460V 3 - 270A 14.2 - 27.5V 66V 270A（40%）、190A（100%） IP 23 687×276×445mm・33.95kg 200 - 460V 3 - 320A 14.2 - 30V 73V 320A（40%）、240A（100%） IP 23 706×300×510mm・35kg 200 - 460V 3 - 400A 14.2 - 34V 73V 400A（40%）、320A（100%） IP 23 706×300×510mm・36.5kg 200 - 460V 3 - 500A 14.2 - 39V 71V 500A（40%）、360A（100%） IP 23 706×300×510mm・36.7kg 電源電圧 溶接電流 溶接電圧 無負荷電圧 使用率（10分/40℃） 保護レベル サイズ・重量 TPS 270i C PULSE MV 200 - 460V 3 - 320A 14.2 - 32V 82V 320A（40%）、220A（100%） IP 23 706×300×510mm・34.7kgTPS 320i C PULSE MV TPS 320i PULSE MV TPS 400i PULSE MV TPS 500i PULSE MV
3×400V（±15%） 3 - 600A 14.2 - 44V 71V 600A（60%）、500A（100%） IP 23 706×300×510mm・50kg TPS 600i
アキュポケット
手溶接 / TIG 10 - 140A 手溶接、10 - 150A TIG2.4mm 18本、3.2mm 7本 435 x 160 x 320mm・11kg 52.8V・396Wh 30分（90％）、50分（100%） 専用バッテリーチャージの場合 Accupocket 150 / 400 溶接法 溶接電流範囲 溶接時間 サイズ・重量 バッテリー電圧・容量 充電時間
CMT方式 溶接電源
3×200V+/−15%、50/60Hz 3∼270A 87% 14.2∼27.5V 270A（40%）、170A（100%） 16A 625×290×474mm・27kg 同左 3∼320A 91% 14.2∼30V 320A（40%）、200A（100%） 35A 625×290×474mm・35.6kg 同左 3∼400A 88% 14.2∼34V 400A（40%）、320A（100%） 35A 625×290×474mm・35.2kg 同左 3∼500A 90% 14.2∼39V 500A（40%）、360A（100%） 35A 625×290×474mm・35.6kg TPS 2700 CMT 電源電圧 溶接電流 効率 溶接電圧 使用率（10分/40℃） 保護回路ヒューズ サイズ・重量 TPS 3200 CMT TPS 4000 CMT TPS 5000 CMTプラズマモジュール
230V（＋25∼ −20％） 3∼30A 0.2∼10L/分 30A 405×180×344mm・14.4kg PM10 主電圧 待機電流 プラズマガス・フロー率 溶接電流（10分・40℃） サイズ・重量ETR
50-60Hz（全システムのパワーサプライライン） 3×400V/N/PETrans TIG 5000 JOB Trans TIG 2200 JOB メイン電圧 溶接電流 直流 40% 100% サイズ
