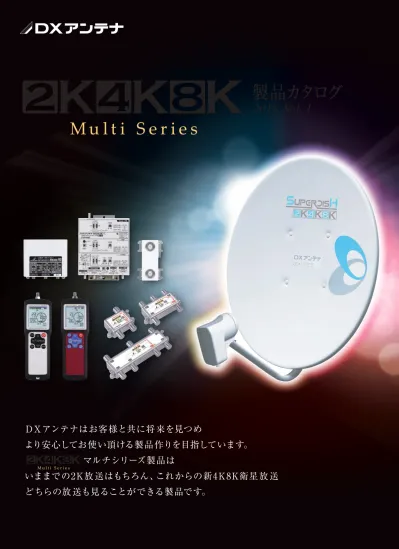

1 2K 4K 8K 放送 () に対応した製です CUF45MS WU77S WU772S 2CMS 1CMS 4DMS 2DMS 4DMS BC604S UWN201 CUF45MS 2DMS BC604 UWN201 CUF45M WU772S 2DMS 4DMS 2DMS 4DMS CUF4

製品カタログ

2018 Vol, 1

M u l t i S e r i e s

M u l t i S e r i e s

ＤＸアンテナはお客様と共に将来を見つめ

より安心してお使い頂ける製品作りを目指しています。

      マルチシリーズ製品は

いままでの2K放送はもちろん、これからの新4K8K衛星放送

どちらの放送も見ることができる製品です。

同軸伝送の減衰量変化

同軸伝送は、左図のように周波数が高くな

ればなるほど機器や同軸ケーブルの減衰

量が大きくなる特性を持っています。

番組名(サービス) BS朝日(4K) BSジャパン(4K) BS日テレ(4K) BS-TBS 4K(4K) BSフジ(4K) NHK SHV 4K(4K) 放送開始予定日 2018年12月1日 2018年12月1日 2019年12月1日 2018年12月1日 2018年12月1日 2018年12月1日 周波数 BS-7 BS-7 BS-7 BS-17 BS-17 BS-17 ＢＳ右旋（衛星放送）

BS右旋

（衛星放送）

110°CS右旋

（衛星放送） （衛星放送）

BS左旋

110°CS左旋

（衛星放送）

UHF

（地上波放送）

２０１８年開始の

新４K８K衛星放送

チャンネル

番組名(サービス) ショップチャンネル(4K) QVC(4K) 映画エンタテインメントチャンネル(4K) WOWOW(4K) NHK SHV 8K(8K) 放送開始予定日 2018年12月 1日 2018年12月31日 2018年12月 1日 2020年12月 1日 2018年12月 1日 周波数 BS-8 BS-8 BS-8 BS-12 BS-14 ＢＳ左旋（衛星放送） 番組名(サービス) スカチャン1(4K) スカチャン2(4K) スカチャン3(4K) スカチャン4(4K) 放送開始予定日 2018年12月1日 2018年12月1日 2018年12月1日 2018年12月1日 周波数 ND9 ND9 ND11 ND11 番組名(サービス) スカチャン5(4K) スカチャン6(4K) スカチャン7(4K) スカチャン8(4K) 放送開始予定日 2018年12月1日 2018年12月1日 2018年12月1日 2018年12月1日 周波数 ND19 ND19 ND21 ND23

BS・110度CS衛星による

新4K8K衛星放送

を受信するためには「3224MHz」の大変高い周波数を

必要とします。従来の受信機器では対応しきれないため、新たに

新4K8K衛星放送

に対応した、

3224MHz対応機器が必要になります。

現行2Kと4K・8Kシステム設計は何が変わるの？

4Ｋ・8Ｋ(3224MHz)伝送では、減衰量が増加するため

受信システムの見直しが必要

です。

※ブースターの増設などが必要となります。

これまでの受信機器は使えるの？

これまでの受信機器ではBS右旋で放送される4K放送のみ受信可能です。

全てのサービスを受信するためには、

3224MHz対応機器が必要

になります。

■小規模集合住宅システム例（73端子）

CUF45MS WU77S WU772S 2CMS 1CMS 4DMS 2DMS 4DMS BC604S UWN201 CUF45MS 2DMS BC604 UWN201 CUF45M WU772S 2DMS 4DMS 2DMS 4DMS CUF45M …ブースター 110度ＣＳ左旋（衛星放送）

新4K8K衛星放送の

すべてを受信するためには

ＤＸアンテナの2Ｋ4Ｋ8Ｋマルチシリーズ

受信機器をご使用ください。

M u l t i S e r i e s

ＢＳ・110度ＣＳ

アンテナ

現在のBSアンテナで視聴可能

2K・4K・8K全放送対応BSアンテナで視聴可能

1CMS

新4K8K衛星放送は、DXアンテナにお任せください!

同軸伝送の減衰量変化

同軸伝送は、左図のように周波数が高くな

ればなるほど機器や同軸ケーブルの減衰

量が大きくなる特性を持っています。

番組名(サービス) BS朝日(4K) BSジャパン(4K) BS日テレ(4K) BS-TBS 4K(4K) BSフジ(4K) NHK SHV 4K(4K) 放送開始予定日 2018年12月1日 2018年12月1日 2019年12月1日 2018年12月1日 2018年12月1日 2018年12月1日 周波数 BS-7 BS-7 BS-7 BS-17 BS-17 BS-17 ＢＳ右旋（衛星放送）

BS右旋

（衛星放送）

110°CS右旋

（衛星放送） （衛星放送）

BS左旋

110°CS左旋

（衛星放送）

UHF

（地上波放送）

２０１８年開始の

新４K８K衛星放送

チャンネル

番組名(サービス) ショップチャンネル(4K) QVC(4K) 映画エンタテインメントチャンネル(4K) WOWOW(4K) NHK SHV 8K(8K) 放送開始予定日 2018年12月 1日 2018年12月31日 2018年12月 1日 2020年12月 1日 2018年12月 1日 周波数 BS-8 BS-8 BS-8 BS-12 BS-14 ＢＳ左旋（衛星放送） 番組名(サービス) スカチャン1(4K) スカチャン2(4K) スカチャン3(4K) スカチャン4(4K) 放送開始予定日 2018年12月1日 2018年12月1日 2018年12月1日 2018年12月1日 周波数 ND9 ND9 ND11 ND11 番組名(サービス) スカチャン5(4K) スカチャン6(4K) スカチャン7(4K) スカチャン8(4K) 放送開始予定日 2018年12月1日 2018年12月1日 2018年12月1日 2018年12月1日 周波数 ND19 ND19 ND21 ND23

BS・110度CS衛星による

新4K8K衛星放送

を受信するためには「3224MHz」の大変高い周波数を

必要とします。従来の受信機器では対応しきれないため、新たに

新4K8K衛星放送

に対応した、

3224MHz対応機器が必要になります。

現行2Kと4K・8Kシステム設計は何が変わるの？

4Ｋ・8Ｋ(3224MHz)伝送では、減衰量が増加するため

受信システムの見直しが必要

です。

※ブースターの増設などが必要となります。

これまでの受信機器は使えるの？

これまでの受信機器ではBS右旋で放送される4K放送のみ受信可能です。

全てのサービスを受信するためには、

3224MHz対応機器が必要

になります。

■小規模集合住宅システム例（73端子）

CUF45MS WU77S WU772S 2CMS 1CMS 4DMS 2DMS 4DMS BC604S UWN201 CUF45MS 2DMS BC604 UWN201 CUF45M WU772S 2DMS 4DMS 2DMS 4DMS CUF45M …ブースター 110度ＣＳ左旋（衛星放送）

新4K8K衛星放送の

すべてを受信するためには

ＤＸアンテナの2Ｋ4Ｋ8Ｋマルチシリーズ

受信機器をご使用ください。

M u l t i S e r i e s

ＢＳ・110度ＣＳ

アンテナ

現在のBSアンテナで視聴可能

2K・4K・8K全放送対応BSアンテナで視聴可能

1CMS

新4K8K衛星放送は、DXアンテナにお任せください!

衛星放送の任意の

チャンネルに合わせて

信号を送出します

信号発生器   

SG1WS

レベルチェッカー

LC60WS

8 MDF 直列ユニット（テレビ端子） 直列ユニット（テレビ端子） ブースター 分配器 混合器

対応

3224MHz

_対応

地デジ BS右旋

110

度右旋

BS左旋

110

度左旋

LTE 「信号発生器」で 2K・4K・8K放送で使用される左旋衛星放送の 基準信号を発生させ、2K・4K･8K受信システムを介し、 「レベルチェッカー」で信号レベルを測定します。 受信システム内の機器および同軸ケーブルの減衰量などを 測定し、受信システムが適正であるか検証できます。 ※出力レベルを1dBステップで 設定可能

バックライト

機能付き

！

！

バックライト

_機能付き

_！

_！

品 名

信号発生器

型 番

SG1WS

希 望 小 売 価 格

オープン価格

出 力 モ ー ド 右旋 左旋 BSデジタル 110度CSデジタル BSデジタル 110度CSデジタル BS CS BSL CSL 出 力チャンネル (ch．) _{(奇数チャンネル)}1 ～ 23 _{(偶数チャンネル)}2 ～ 26 _{(偶数チャンネル)}2 ～ 24 _{(奇数チャンネル)}1 ～ 25 出 力 周 波 数(MHz) 任意のch.の中心周波数 出力レベル調整範囲(dBμV) 50～100 50～100 50～100 50～100 レ ベ ル 確 度（dB） ±2.5 ±2.5 ±2.5 ±2.5 S W E E P 機 能 ○ ○ ○ ○ 出 力 信 号 方 式 CW/FSK（切替） 受 給 電 圧 範 囲 ( V ) DC10～17（DC15V 約70mA） 出 力 端 子 (Ω) 75（F形） 使 用 温 度 範 囲（℃） −10～＋40 寸法（高さ×幅×奥行㎜） 243×76×35 質 量（g） 250（本体のみ）・420（シリコンラバーケース、電池4本含む） 付 属 品 _{microSDカード×1、 アルカリ単3乾電池×4（動作確認用）}中継接栓×1、シリコンラバーケース×1、ストラップ×1 、 梱 包 入 数  品 名

_{2K・4K・8K対応 レベルチェッカー}

型 番

LC60WS

希 望 小 売 価 格

オープン価格

測 定 モ ー ド 地上デジタル BSデジタル 110度CSデジタル BSデジタル 110度CSデジタル右旋 左旋 LTE UHF BS CS BSL CSL 測 定 チャンネル (ch．) 13～52 _{(奇数チャンネル)}1 ～ 23 _{(偶数チャンネル)}2 ～ 26 _{(偶数チャンネル)}2 ～ 24 _{(奇数チャンネル) 上り・下り}1 ～ 25 ※1 測 定 周 波 数(MHz) 470～710 1032～1489 1532～2071 2224～2681 2708～3224 上り：718～748_{下り：773～803} レ ベ ル 表 示 範 囲(dBμV) 20～110 45～110 45～110 45～110 45～110 45～110 レ ベ ル 確 度（ d B ） ±2.5 ±2.5 ±2.5 ±2.5 ±2.5 ±2.5 信 号 品 質 表 示 簡易MER_簡易BER 簡易C/N_簡易BER※4 簡易C/N_簡易BER※4 換算C/N※5 _換算C/N※5 _ー

品 質 測 定 入 力レベ ル 範 囲(dBμV) 40～100 45～100 45～100 45～100 45～100 ー M E R 表 示 範 囲 ( d B ) 3～30※2 _{ー ー ー ー ー}

C / N 表 示 範 囲（dB） ー 5～25※3 _ー

信 号 品 質 表 示 確 度（dB） ±3.0 ー B E R 表 示 範 囲 2.2E-2～0.0E-0 2.5E-3～0.0E-0 2.5E-3～0.0E-0 ー ー ー 伝送レベル診断機能※6 × ○ ○ ○ ○ × 入 力 端 子 (Ω) 75（F形） 給 電 電 圧（ V ） DC15（最大200mA） 重畳電圧測定範囲（V） DC 0～30 消 費 電 力（W） 0.7 1 1 1 1 0.7 使 用 温 度 範 囲（℃） −10～＋40 寸法（高さ×幅×奥行㎜） 243×76×35 質 量（g） 250（本体のみ）・420（シリコンラバーケース、電池4本含む） 付 属 品 _{microSDカード×1、 アルカリ単3乾電池×4（動作確認用）}中継接栓×1、シリコンラバーケース×1、ストラップ×1、 梱 包 入 数

※ 1 上りは UL、下りは dＬと表示されます。 ※ 2 3 以下の場合は“Lo”、30 以上の場合は“Hi30”と表示されます。 ※ 3 5 以下の場合は“Lo”、25 以上の場合は“Hi25”と表示されます。

※ 4 MER から算出。 ※ 5 ノイズとレベルの差分を表しています。 ※ 6 SG1WSとの連携機能です。

1

レベルと信号品質が同時測定可能！

地デジはレベルとMERまたはBER、BS右旋、110度CS右旋はレベルとC/Nま

たはBER、BS左旋、110度左旋はレベルと簡易C/Nが同時に測定可能。

2

ブースター内蔵アンテナやBS・110度CSアンテナに電源供給OK！

DC15Vの電源供給と電圧測定が可能。

5

チャンネルスキャン機能内蔵

特許出願中

測定時、チャンネルスキャンできるので、チャンネル確認の手間がなく、便利！

6

バックライト機能付き

バックライト機能付きなので暗い場所でも安心。

4

付属のmicroSDカードに測定データを保存

パソコンでデータ確認や集計が可能。

3

受信が良好な場合、画面表示と音で分かります

　　　　　 + 　　 でお知らせ

GOOD 表示

音♪

現場で測定したデータから「楽々集計ソフト2」で、かんたん

に報告書を作成できます。

※詳しくは弊社営業担当までお問い合わせください。

信号発生器／レベルチェッカー

BS・110度CSアンテナ

50形BS・110度CSアンテナ

［2K・4K・8K対応］

BC503S

オープン価格

45形BS・110度CSアンテナ

［2K・4K・8K対応］

BC453S

オープン価格

★受信可能風速： アンテナに風圧を加えている間、電気的性能の劣化が許容範囲内であるときの最大風速。 　復元可能風速： アンテナに風圧が加わった後、アンテナの方向を再調整することによって、電気的 性能を満足する最大風速。 　破 壊 風 速： アンテナに風圧を加えている間、アンテナの一部または全部が飛散しない最大風速。 ※1 コンバーター電源の規格は、コンバーター出力端子に必要な電源電圧です。

家庭用BS・110度CSアンテナ（右・左旋円偏波対応）

右・左旋BS CS 110度 右・左旋 品 名

45形BS・110度CSアンテナ

［2K・4K・8K対応］

50形BS・110度CSアンテナ

［2K・4K・8K対応］

型 番

BC453S

BC503S

希 望 小 売 価 格

オープン価格

オープン価格

ア ン テ ナ 有 効 径（cm） 45 50 受 信 周 波 数（GHz） 11.71～12.75 11.73～12.73 11.71～12.75 11.73～12.73 局部発振周波数（GHz） 10.678 9.505 10.678 9.505 コンバーター出力周波数（MHz） 1032～2072 2224～3224 1032～2072 2224～3224 受 信 偏 波 右旋円偏波 左旋円偏波 右旋円偏波 左旋円偏波 ア ン テ ナ 利 得（dB） BS（右旋・左旋）_{CS（右旋・左旋）}：33.9（標準）_{：34.3（標準）} BS（右旋・左旋）_{CS（右旋・左旋）}：34.8（標準）_{：35.2（標準）} コンバーター利得（dB） 53（標準） 53（標準） 性能指数（G/T）（dB/K） BS（右旋・左旋）_{CS（右旋・左旋）}：14.8（標準）_{：15.2（標準）} BS（右旋・左旋）_{CS（右旋・左旋）}：15.7（標準）_{：16.1（標準）} コンバーター雑音指数（dB） 0.45（標準） 0.45（標準） コンバーター局部発振 位 相 雑 音（dB/Hz） -55以下（1kHzオフセット） -73以下（5kHzオフセット） -83以下（10kHzオフセット） -55以下（1kHzオフセット） -73以下（5kHzオフセット） -83以下（10kHzオフセット） コンバーター電源（V） DC13.2～16.5（ケーブル重畳）※1 _{DC13.2～16.5（ケーブル重畳）}※1 コンバーター消費電力（W） 2.4以下（DC15V入力時） 2.4以下（DC15V入力時） コンバーター出力インピーダンス（Ω） 75（F形） 75（F形） 受 風 面 積（㎡） 0.2 0.25 耐 風 速（m/s） ★受信可能風速20、復元可能風速50、_{破壊風速60} ★受信可能風速20、復元可能風速50、_{破壊風速60} 上 下 角 調 整 範 囲（度） 23～68（中間取付時23～56） 23～68（中間取付時23～55） 適 合 マ ス ト 径（mm） φ25～49 φ25～49 質 量（kg） 1.4 1.8 付 属 品 _{防水キャップ×1、ケーブル固定バンド×1}クイックマニュアル×1、F-5接栓、 F-5接栓、防水キャップ×1、ケーブル固定バンド×1 梱 包 入 数 1 1

45 形 BS・110 度 CS アンテナセット ( インジケーター付 )

［2K･4K･8K 対応］

BC453SCK

オープン価格

45形BS・110度CSアンテナ×1、レベルインジケーター×1、クイックマニュ アル× 1、ビニルテープ× 1、六角スパナ×１、ステップル× 5、取付金具 （MHV-117）× 1、接栓付同軸ケーブル（15m）× 1、接栓付同軸ケーブル（1m） × 1、ケーブル固定バンド× 2、自己融着テープ× 1、防水キャップ× 1

45形BS・110度CSアンテナセット［2K･4K･8K対応］

BC453SK

オープン価格

45 形 BS・110 度 CS アンテナ× 1、クイックマニュアル× 1、六角スパナ×１、 ステップル× 5、取付金具（MHV-117）× 1、接栓付同軸ケーブル（15m）× 1、 ケーブル固定バンド× 2、防水キャップ× 1 ●

質量：4.2kg

●

セット内容

●

質量：4.3kg

●

セット内容

DX アンテナ だけ！ 方向調整スムーズ！ LEDが光って通電OK！ 消えて方向調整 OK！

BC453

BC453K

BC453CK

BC453

BC453K

BC453CK

BS・110度CSアンテナに、ベランダ・壁面取付用金具や、同軸ケーブル、スパナなどがセットになったとても便利なアン

テナセットです。BC453SCKにはさらに取付け・方向調整をスムーズに行なうためのアンテナレベルインジケーターを

セットにしました。

BS・110度CSアンテナ

★受信可能風速： アンテナに風圧を加えている間、電気的性能の劣化が許容範囲内であるときの最大風速。 　復元可能風速： アンテナに風圧が加わった後、アンテナの方向を再調整することによって、電気的性能を満足する最大風速。 　破 壊 風 速： アンテナに風圧を加えている間、アンテナの一部または全部が飛散しない最大風速。 ※1 コンバーター電源の規格は、コンバーター出力端子に必要な電源電圧です。 ※［　］内はBL型式

60形BS・110度CSアンテナ［2K・4K・8K対応］

BC604S

¥90,000

（税抜）

75形BS・110度CSアンテナ［2K・4K・8K対応］

SHA751

¥140,700

（税抜）

90形BS・110度CSアンテナ［2K・4K・8K対応］

SHA901

¥220,000

（税抜）

品 名

75形BS・110度CSアンテナ

［2K・4K・8K対応］

90形BS・110度CSアンテナ

［2K・4K・8K対応］

型 番

SHA751

_［SHA-75］

SHA901

_［SHA-90］

希 望 小 売 価 格

¥140,700

（税抜）

¥220,000

（税抜） アン テ ナ 有 効 径（ ㎝） 75 90 受 信 周 波 数（GHz） 11.7～12.75 11.7～12.75 コンバーター出力周波数（MHz） 右旋円偏波：1032～2072_{左旋円偏波：2224～3224} 右旋円偏波：1032～2072_{左旋円偏波：2224～3224} 受 信 偏 波 右旋円偏波・左旋円編波 右旋円偏波・左旋円編波 ア ン テ ナ 利 得 （dB） 37.4以上 39.0以上 コンバーター利 得（dB） BS帯域：52±4 / CS帯域：52±6 BS帯域：52±4 / CS帯域：52±6 性能指数［G/T］（dB/K） 14.1以上 15.7以上 コンバーター雑音指数（dB） 1.2以下 1.2以下 コ ン バ ー タ ー 局 部 発 振 位 相 雑 音 （dBc/Hz） −55以下（1kHzオフセット） −73以下（5kHzオフセット） 　−83以下（10kHzオフセット） −55以下（1kHzオフセット） −73以下（5kHzオフセット） 　−83以下（10kHzオフセット） コン バ ーター 電 源（V） DC15※1 _DC15※1 コンバーター消費電力（W） 4以下 4以下 コンバーター出力インピーダンス（Ω） 75（F形） 75（F形） 受 風 面 積（ ㎡） 0.55 0.73 耐　 風　 速（m/s） ★破壊風速60 ★破壊風速60 仰 角 調 整 範 囲（ 度 ） 23～67（中間取付時23～51） 25～65（中間取付時25～55） 適 合 マ スト 径（ ㎜） φ48.6～90.0 φ48.6～90.0 質 　 　 　 量（ k g ） 6.0 13.5 付 属 品 固定バンド×1、防水キャップ×1 固定バンド×2、防水キャップ×1 梱 包 入 数 1 1 品 名

_{60形BS・110度CSアンテナ［2K・4K・8K対応］}

型 番

BC604S

希 望 小 売 価 格

¥90,000

_（税抜） ア ン テ ナ 有 効 径（cm） 60 受 信 周 波 数（GHz） 11.71～12.75 11.73～12.73 局部発振周波数（GHz） 10.678 9.505 コンバーター出力周波数（MHz） 1032～2072 2224～3224 受 信 偏 波 右旋円偏波 左旋円偏波 ア ン テ ナ 利 得（dB） _{CS（右旋・左旋）}BS（右旋・左旋）：35.9（標準）_{：36.5（標準）} コンバーター利得（dB） 53（標準） 性能指数（G/T）（dB/K） _{CS（右旋・左旋）}BS（右旋・左旋）：16.8（標準）_{：17.4（標準）} コンバーター雑音指数（dB） 0.45（標準） コンバーター局部発振 位 相 雑 音（dB/Hz） -55以下（1kHzオフセット） -73以下（5kHzオフセット） -83以下（10kHzオフセット） コンバーター電源（V） DC13.2～16.5（ケーブル重畳）※1 コンバーター消費電力（W） 2.4以下（DC15V入力時） コンバーター出力インピーダンス（Ω） 75（F形） 受 風 面 積（㎡） 0.34 耐 風 速（m/s） ★受信可能風速20、復元可能風速40、破壊風速60 仰 角 調 整 範 囲（度） 23～67（中間取付時23～55） 適 合 マ ス ト 径（mm） φ38.0～76.3 質 量（kg） 4.2 付 属 品 防水キャップ×1、ケーブル固定バンド×1 梱 包 入 数 1 ※1 コンバーター電源の規格は、コンバーター出力端子に必要な電源電圧です。

共同受信用BS・110度CSアンテナ（右・左旋円偏波対応）

右・左旋BS CS 110度 右・左旋

BS・110度CSアンテナ［BL認定品］

右・左旋BS CS 110度 右・左旋

BS・110度CSアンテナ

★受信可能風速： アンテナに風圧を加えている間、電気的性能の劣化が許容範囲内であるときの最大風速。 　復元可能風速： アンテナに風圧が加わった後、アンテナの方向を再調整することによって、電気的性能を満足する最大風速。 　破 壊 風 速： アンテナに風圧を加えている間、アンテナの一部または全部が飛散しない最大風速。

共同受信用BS・110度CSアンテナ（右・左旋円偏波対応）

■特別受注生産品の価格・納期については、事前に弊社営業担当までお問い合わせください。 品 名

90形BS・110度CSアンテナ

（耐風速90m/s）

［2K・4K・8K対応］

型 番

BC902SH

特別受注生産 希 望 小 売 価 格

オープン価格

ア ン テ ナ 有 効 径（cm） 90 受 信 周 波 数（GHz） 11.71～12.75 11.73～12.73 局 部 発 振 周 波 数（GHz） 10.678 9.505 コンバーター出力周波数（MHz） 1032～2072 2224～3224 受 信 偏 波 右旋円偏波 左旋円偏波 ア ン テ ナ 利 得（dB） BS（右旋・左旋）：39.4（標準）　CS（右旋・左旋）：39.8（標準） コ ン バ ー タ ー 利 得（dB） 53（標準） 性 能 指 数（G/T）（dB/K） BS（右旋・左旋）：20.3（標準）　CS（右旋・左旋）：20.7（標準） コ ン バ ー タ ー 雑 音 指 数（dB） 0.45（標準） コ ン バ ー タ ー 局 部 発 振 位 相 雑 音 （ d B / H z ） −55以下（1kHzオフセット）、−73以下（5kHzオフセット）、−83以下（10kHzオフセット） コ ン バ ー タ ー 電 源（V） DC13.2～16.5（ケーブル重畳）※1 コンバーター消費電力（W） 2.4以下（DC15V入力時） コ ン バ ー タ ー 出 力 イ ン ピ ー ダ ン ス（ Ω ） 75（F形） 受 風 面 積（㎡） 0.73 耐 風 速（m/s） ★受信可能風速20、復元可能風速40、破壊風速90 仰 角 調 整 範 囲（ 度 ） 25～65 適 合 マ ス ト 径（mm） φ114.3 質 量（kg） 23.7 付 属 品 防水キャップ×1、ケーブル固定バンド×2 梱 包 入 数 1

120形BS・110度CSアンテナ用マウント金具

135 (75) (435) (120) (1149) 550 590 4-φ10 450 (1198) 450 4-φ14 本図はポール径がφ114.3㎜の 場合の寸法です。 （単位：mm） 品 名

反射鏡固定マウント

（120形BS・CSアンテナ用・

耐風速90ｍ/s）

型 番

DSA-343

特別受注生産 希 望 小 売 価 格

オープン価格

質 　 　 　 　 量 （ k g ） 21.4 推奨マスト・マストベース MHB-101B ● DBCA-1201H、CSA1203H 用、BC1202SH 用 ●溶融亜鉛メッキ（HDZ45）

共同受信用BS・110度CSアンテナ（右・左旋円偏波対応）

品 名

120形BS・110度CSアンテナ

（耐風速90m/s）

［2K・4K・8K対応］

型 番

BC1202SH

特別受注生産 希 望 小 売 価 格

オープン価格

ア ン テ ナ 有 効 径（cm） 120 受 信 周 波 数（GHz） 11.71～12.75 11.73～12.73 局 部 発 振 周 波 数（GHz） 10.678 9.505 コンバーター出力周波数（MHz） 1032～2072 2224～3224 受 信 偏 波 右旋円偏波 左旋円偏波 ア ン テ ナ 利 得（dB） BS（右旋・左旋）：41.8（標準）　CS（右旋・左旋）：42.1（標準） コ ン バ ー タ ー 利 得（dB） 53（標準） 性 能 指 数（G/T）（dB/K） BS（右旋・左旋）：22.7（標準）　CS（右旋・左旋）：23.0（標準） コンバーター雑音指数（dB） 0.45（標準） コ ン バ ー タ ー 局 部 発 振 位 相 雑 音 （ d B / H z ） −55以下（1kHzオフセット）、−73以下（5kHzオフセット）、−83以下（10kHzオフセット） コ ン バ ー タ ー 電 源（V） DC13.2～16.5（ケーブル重畳）※1 コンバーター消費電力（W） 2.4以下（DC15V入力時） コンバーター出力インピーダンス（Ω） 75（F形） 受 風 面 積（㎡） 1.3 耐 風 速（m/s） ★受信可能風速20、復元可能風速40、破壊風速90 仰 角 調 整 範 囲（ 度 ） 25～60 適 合 マ ス ト 径（mm） φ114.3 質　　　　　　　 量（kg） 22.0（マウント部除く） 付 属 品 防水キャップ×1、ケーブル固定バンド×2 梱 包 入 数 1 ※1 コンバーター電源の規格は、コンバーター出力端子に必要な電源電圧です。 ※マストの中間には取り付けできません。※自立形マストベースは別売のMHB-101B（P.56）をご使用ください。 BS 右・左旋 CS 110度 右・左旋 ※1 コンバーター電源の規格は、コンバーター出力端子に必要な電源電圧です。 BS 右・左旋 CS 110度 右・左旋

90形BS・110度CSアンテナ

（耐風速90m/s）

［2K・4K・8K対応］

BC902SH

オープン価格

特別受注生産

120形BS・110度CSアンテナ

(耐風速90m/s)［2K・4K・8K対応］

BC1202SH

オープン価格

特別受注生産 設置には反射鏡固定 マウント（120形BS・ CSアンテナ用耐風 速90m/s）DSA-343 が必要です。

家庭用ブースター

品 名

CS/BS-IF・UHFブースター（33dB/43dB共用形）

デュアルブースター

Ⓡ

_{［2K・4K・8K対応］}

型 番

GCU433D1S

希 望 小 売 価 格

¥37,200

（税抜） 使 用 帯 域 UHF CS/BS-IF 使 用 チャンネル（ c h . ） 13～52 — 周 波 数 帯 域（ M H z ） 470～710 1032～2150 1032～3224 インピーダンス （Ω） 入 力 75（F形） 75（F形） 出 力 75（F形） 利 　 　 　 得 （ d B ） 43 _{（1032/2150MHz値）}28/31 _{（1032/3224MHz値）}28/35 帯域内周波数特性（dB） ±3 全帯域内で±3　任意の34.5MHzで2以内 標準入力レベル（dBμV） 41～77 44～78 44～78 定格出力レベル（dBμV） 105（9波） 96/99（24波） 96/103（50波） 利 得 調 整 （ d B ） 0～−10以上（連続可変） 0～−10以上（連続可変） 利得切換（入力レベル調整）（dB） 28、33、43（スイッチ切換）※1 _{18/25、28/35（スイッチ切換）}※2 雑 音 指 数 （ d B ） 1.5以下※3 _7.0以下 V S W R 3.0以下 2.5以下 耐 雷 性 （ k V ） 入出力端子・電源端子 ±20（1.2/50μｓ） 重 畳 電 源 通 電 容 量 DC15V 0.05A DC15V 0.27A 電源/消費電力（V/W）※6 _{AC100/3.8、8.5}※4_、9.4※5 消 費 電 流（ V / m A ） DC15/160、430※4_、480※5 使 用 温 度 範 囲（ ℃ ） −20～+50 適 合 マ スト 径（ m m ） φ22～49 寸法（高さ×幅×奥行mm） 84×90×47 質 　 　 量 （ k g ） 0.22 梱 包 入 数  ※ 1 入力レベル範囲に応じて利得切換（入力レベル調整）スイッチを選択してください。 　　･41 ～ 62dBμV の場合 :「43dB（0）」･51 ～ 72dBμV の場合 :「33dB（− 10）」 　　･56 ～ 77dBμV の場合 :「28dB（− 15）」 ※ 2 入力レベル範囲に応じて利得切換（入力レベル調整）スイッチを選択してください。 　　･44 ～ 68dBμV の場合 :「28/35dB（0）」･54 ～ 78dBμV の場合 :「18/25dB（− 10）」 ※ 3 470 ～ 500MHz:1.7 以下、650 ～ 710MHz:2.0 以下（最大利得時） ※ 4 CS/BS コンバーター用電源供給時 ※ 5 CS/BS コンバーター用電源供給時＋ UHF 電源供給時 ※ 6 電源部：PSH20S（セット品） 出力 UHF 入力 CS/BS-IF 入力端子に DC15V 常時重畳 ※UHF 入力端子側にも DC15V 重畳可能 CS/BS-IF 入力 ®

15

dB形

dB形

20

26

dB形

dB形

28

30

dB形

33

dB形

35

dB形

dB形

37

38

dB形

dB形

39

40

dB形

dB形

43

45

dB形

50

dB形

15

dB形

20

dB形

26

dB形

28

dB形

30

dB形

dB形

33

35

dB形

dB形

37

38

dB形

dB形

39

40

dB形

43

dB形

45

dB形

dB形

50

DC15V （DC15V）※

CS/BS-IF・UHF 帯

ブースター本体部と電源部はセット品です。

CS/BS-IF・UHFブースター（33dB/43dB共用形）デュアルブースター®［2K・4K・8K対応］

GCU433D1S

¥37,200

（税抜）

BS

CS

3224

MHz

UHF

電源部 ブースター本体部

電源部

（PSH20S）の

規格

品 名

CS/BS-IFブースター

（35dB形）

［2K・4K・8K対応］

型 番

GC35S

希 望 小 売 価 格

¥29,300

（税抜） 使 用 帯 域 UHF CS/BS-IF 使 用 チャンネル（ c h . ） 13～52 — 周 波 数 帯 域（ M H z ） 470～710 1032～2150 1032～3224 インピーダンス （Ω） 入 力 75（F形） 75（F形） 出 力 75（F形） 利 　 　 　 得 （ d B ） 0～−4 _{（1032/2150MHz値）}28/31 _{（1032/3224MHz値）}28/35 帯域内周波数特性（dB） — 全帯域内で±3　任意の34.5MHzで2以内 標準入力レベル（dBμV） — 44～78 44～78 定格出力レベル（dBμV） — 96/99（24波） 96/103（50波） 利 得 調 整 （ d B ） — 0～−10以上（連続可変） 利得切換（入力レベル調整）（dB） — 18/25、28/35（スイッチ切換）※1 雑 音 指 数 （ d B ） — 7.0以下 V S W R 3.0以下 2.5以下 耐 雷 性 （ k V ） 入出力端子・電源端子 ±20（1.2/50μｓ） 重 畳 電 源 通 電 容 量 DC15V 0.05A DC15V 0.27A 電源/消費電力（V/W）※4 _{AC100/2.6、7.2}※2_、8.2※3 消 費 電 流（ V / m A ） DC15/100、360※2_、410※3 使 用 温 度 範 囲（ ℃ ） −20～+50 適 合 マ スト 径（ m m ） φ22～49 寸法（高さ×幅×奥行mm） 84×90×47 質 　 　 量 （ k g ） 0.22 梱 包 入 数  ※ 1 入力レベル範囲に応じて利得切換（入力レベル調整）スイッチを選択してください。 　　44 ～ 68dBμV の場合 :「28/35dB（0）」 　　54 ～ 78dBμV の場合 :「18/25dB（− 10）」 ※ 2 CS/BS コンバーター用電源供給時 ※ 3 CS/BS コンバーター用電源供給時＋ UHF 電源供給時 ※ 4 電源部：PSH20S（セット品）

CS/BS-IF 帯 （UHF 帯パス）

ブースター本体部と電源部はセット品です。

ブースター本体部

15

dB形

20

dB形

26

dB形

dB形

28

30

dB形

dB形

33

35

dB形

dB形

37

38

dB形

39

dB形

40

dB形

43

dB形

45

dB形

dB形

50

DC15V （DC15V） 出力 CS/BS-IF 入力 UHF入力

電源部・電源コード長

_1.8

_m CS/BS-IF 入力端子に DC15V 常時重畳 ※UHF 入力端子側にも DC15V 重畳可能 電源部 ※

CS/BS-IFブースター

（35dB形）

［2K・4K・8K対応］

GC35S

¥29,300

（税抜）

BS

CS

3224

MHz

UHF

パス

使用周波数 （MHz） 10～3224 電源/消費電力 （V/W） AC100（50/60Hz）/10※1 重 畳 電 源 （V/A） DC15/0.5 入出力インピーダンス（Ω） 75（F形） 挿 入 損 失 （dB） 0～1.2（10～1000MHz）／0～2.0（1000～_{2610MHz）／0～3.0（2610～3224MHz）} 使用温度範囲（℃） −10～＋40 寸法（高さ×幅×奥行㎜） 97×70×35 質 量（kg） 0.2 ※ 1 電源部を最大負荷で使用した場合の数値です。 実際の消費電力は、各々のブースターとの組み 合わせにより異なります。 　　詳しくは、該当機種の規格値をご覧ください。 ●電源部の規格は、電源部本体の裏面にも表示し ています。

共同受信用ブースター

※1 UHF帯域の最大利得を表示しています。　※2 最低入力レベル　V-Low/FM 44ｄBμV、UHF 44ｄBμV、CS/BS-IF 47ｄBμV

※3 入力ATTを［−25ｄB］にした時の最大入力レベル　※4 入力ATTを［−30ｄB］にした時の最大入力レベル ※5 入力ATTを［−10ｄB］にした時の最大入力レベル　※6 3224MHz基準950MHz値 ※7 利得最大時 品 名

CS/BS-IF・UHF・V-Low・FMブースター（45dB形）

［2K・4K・8K対応］

型 番

CUF45MS

希 望 小 売 価 格

¥180,000

（税抜） 使 用 帯 域 V-Low・FM UHF CS/BS-IF 使 用 チャンネル（ c h . ） — 13～52 — 周 波 数 帯 域（ M H z ） 76～108 470～710 950～2150 950～3224 インピーダンス （Ω） 入 力 75（F形） 75（F形） 出 力 75（F形） 利 　 　 　 得 （ d B ） 40 45 38/43（950/2150MHz値）38/48（950/3224MHz値） 標準入力レベル（dBμV） 65※2_（90※3_{） 70}※2_（100※4_{） 67}※3_（77※5_{） 67}※2_（77※5_） 定格出力レベル※7_{（dBμV）105（FM5波+V-Low） 115（9波） 105/110（24波） 105/115（50波）} 利 得 調 整 （ d B ） 0～−10以上（連続可変） 0～−10以上（連続可変） 0～−10以上（連続可変） 入 力 A T T（ d B ） 0、−5/−10、−15/カット（加算式） 0、−5/−10、−15/−20（加算式） 0、−5/−10（スイッチ切換式） 入 力 E Q（ d B ） — — 0、−5/−10（スイッチ切換式）※6 T I L T（ d B ） — — 0～−8以上（連続可変）※6 雑 音 指 数※ 7_{（ d B ） 5以下 4以下 10以下} V S W R 2.5以下 2.5以下 2.5以下 耐 雷 性（ k V ） 入出力端子・電源端子　±20（1.2/50μｓ） 電源／消費電力（V／W） AC100（50/60Hz）/15、UHF給電時17、CS/BS給電時22.5、UHF・CS/BS給電時24 寸法（高さ×幅×奥行mm） 177×136×62.5 質 　 　 量 （ k g ） 0.9 付 属 品 F-5接栓×3 備 考 入力切換スイッチ、コンバーター電源スイッチ、UHF給電スイッチ、出力モニター端子付 梱 包 入 数 5
