大工工事業システムキッチン工事区分ガイドラインシステムキッチンの本体取付設置と関連工事 ( 建設工事 ) である大工工事電気工事ガス配管工事管工事 ( 給排水 ) 建具工事などを区別して説明しています建設工事は関連する法令規定に従って法的有資格者による工事が必要になります流通業者様

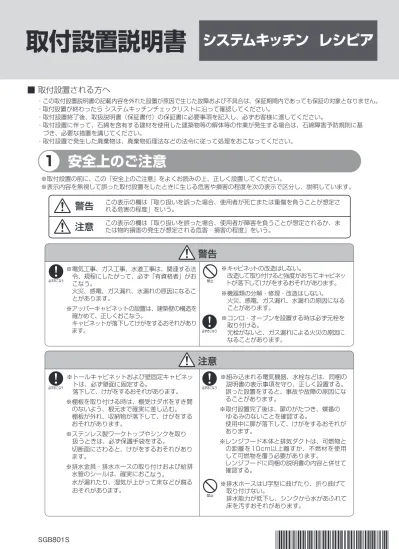

(1)

おそれがあります。 ※レンジフード本体と排気ダクトは、可燃物との距離を10cm以上離すか、不燃材を使用して可燃物を覆う必要があります。レンジフードに同梱の説明書の内容と併せて確認する。 ※キャビネットの改造はしない。改造して取り付けると強度がおちてキャビネットが落下してけがをするおそれがあります。 ※機器類の分解・修理・改造はしない。火災、感電、ガス漏れ、水漏れの原因になることがあります。 ※コンロ・オーブンを設置する時は必ず元栓を取り付ける。元栓がないと、ガス漏れによる火災の原因になることがあります。

(2)

■システムキッチン工事区分（例示）大工工事業管工事業電気工事業ガス設備システムキッチン取付 ※新築の場合を想定外壁の開口工事建築壁の下地処理工事排気ダクトの関連工事キッチンパネル下地処理工事レンジフードの電源アース工事 IHヒーターの電源アース工事ウォールキャビネットの電気工事電動昇降機の電源工事食器洗乾燥機の電源・アース工事排水配管の立上工事給水・給湯配管立上工事食器洗乾燥機用給排水配管工事ガス調理機器のガス配管キッチンパネル取付製品間のシリコン充填レンジフードの取付ウォールキャビネット取付電動昇降ウォールキャビネット取付ベースキャビネット・天板の取付キッチン排水部品の組立水栓の組立・天板取付ビルトイン機器の取付試運転、完成品検査ウォールキャビネット照明器具工事電気配線器具の取付レンジフードとダクト接続工事その他電化機器の工事ガス調理機器のガス管接続給水・給湯配管と水栓の接続給水・給湯配管とオプション機器の接続建築側排水管への接続工事 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ □ □ □ □ □ □ □ □ □ □ □ □ レンジフードのダクト用の建築壁の穴あけ工事キャビネット等の取付のための壁下地処理工事建築物の事前ダクト配管等の工事キッチンパネルを貼るための建築壁の下地処理工事建築の屋内配線と配線器具（コンセント）工事 IHヒーター専用200Vの事前電気工事屋内配線と配線器具（照明）接続、検査工事電動昇降機の専用電源・アース工事食器洗乾燥機用の専用電源・アース工事キッチン排水用の所定位置排水管立上工事キッチン専用の所定位置配管立上工事食器洗乾燥機用の専用給水給湯排水事前工事ガス機器用の事前ガス配管工事製品を加工して建築下地へ取付製品間の隙間を仕上げる処理作業本体および化粧パネル取付作業所定の建築仕上げ壁へ取付作業電動昇降ウォールキャビネットを壁へ取付作業天板、キャビネットの組立・調整して設置作業排水トラップ部品とシンクの組立水栓、浄水器同梱部材の組立（天板への取付）ビルトイン機器のキッチン本体への組込作業完成後の試運転、性能確認検査事前配線の電源線と照明器具の接続、検査スイッチ、コンセント等の電気配線工事建築ダクトとレンジフードの接続、検査電化機器と電源線、アースの接続工事ガス機器とガス配管の配管接続工事給水・給湯の一次側と水栓の接続、検査オプション機器と一次側給排水の接続、検査キッチン排水管と建築排水管の接続、検査大工管ガスガス電気管管電気建設工事区分外システムキッチン本体の取付設置事前工事事後工事建設業区分建設業外工事区分区分作業名称_（区分）作業内容システムキッチンの本体取付設置と、関連工事（建設工事）である大工工事、電気工事、ガス配管工事、管工事（給排水）、建具工事などを区別して説明しています。建設工事は関連する法令、規定に従って法的有資格者による工事が必要になります。流通業者様（販売店様）を通して「本体の取付設置」をおこなう場合は、「建設工事区分」と「システムキッチン本体取付設置」を区別しておこなってください。 ● 取付下地工事　● 事前給排水工事 ● 事前電気工事　● 事前ガス工事設置前工事システムキッチン取付設置事前工事大工工事電気工事建具工事管工事搬入・開梱取付設置清掃・検査付属品取付 ● 給排水接続工事　● 電気配線接続工事 ● ガス接続工事　● 内装仕上げ工事設置後工事事後工事大工工事電気工事内装工事管工事 建設工事外区分 非建設業

(3)

3. 工具 ...

4 4. 取り付け前の確認 ...

5 5. 墨出し ...

6 6. キッチンパネルの取り付け ...

6 7. アッパーキャビネットの取り付け ...

7 8. レンジフードの取り付け ...

12 9. 照明器具（オプション）の取り付け ...

13 10. ベースキャビネットの取り付け ...

14 11. ワークトップの取り付け ...

17 12. 機器類の取り付け ...

17 13. サイドパネルの取り付け ...

18 14. ワークトップ周りのコーキング ...

19 15. 水栓の取り付け ...

20 16. 給水・給湯・排水配管の取り出し ...

20 17. フラット対面タイプの取り付け ...

23 18. 床固定の方法 ...

30 19. カップボードの取り付け ...

31 20. カウンターユニットの取り付け ...

32 21. 家電収納キャビネットの取り付け ...

34 22. 点検 ...

35 23. 養生 ...

35 24. 巻末資料 ...

36

● I 型プラン ● L 型プラン ●ワーク L 型プラン ●フラット対面キッチン

(4)

工具

■工具一覧

ハンマーノミプラスチックハンマー水準器コーキングガンスケールレーザー墨出し機墨つぼ PVC用接着剤エポキシ系接着剤速乾ボンドクランパーかんな自在ドライバーカワスキモンキースパナパイプレンチ大型マイナスドライバーニッパーバールプライヤー六角レンチスパナ一式ペンチ投光器（照明）排水トラップ締付工具水栓取付工具ホース・バケツ自在ギリマスキングテープウインチハンマードリル（リフォーム用）電気ドライバー電気ドリル電気ディスクグラインダー電気丸ノコ（チップソー付き）ホールソー φ25・32・35・　50 ドリルφ2.5・3.5・3.8・　　　　4・5・6・8 タイル用ドリルφ3.8・6 プラスビットダイヤモンドカッタージグソー電動サンダーシート（雨具）毛布（養生用）雑巾ゴミ袋被覆銅管皮むき器塩ビカッターホウキ・チリトリ掃除機コードリール脚立サンドペーパ耐水ペーパ #1000・800・600 　400 エアーキャップポリタンク筆記用具・三角定規ねじ類金のこのこぎり金尺カッターナイフ下げ振りラジオペンチドライバー・だるまドライバー

(5)

取り付け前の確認アッパーキャビネット裏板同梱ねじ＋平皿木ねじ4.8×65 取付桟厚さ30 幅90以上 (建築工事) 不燃壁 (建築工事) 厚さ30以下取付桟にねじ部が15以上入ること単位（mm）排水配管排水配管湯湯水ガス(IHヒータ　　は不要) コンロ用照明用配線垂直レベルを確認する昇降アッパー用コンセント（オプション）コンセントコンセント（アース付き）レンジフード用開　　　　口水平レベルを確認する高さチク食洗機用間口寸法（壁仕上がり内法寸法）オーブン： AC100V(アース付き) ガスコンロ： AC100V(アース付き)（乾電池仕様は不要） IHヒータ：単相200V(アース付き) 開口寸法設備図と照合する。 ①間口寸法、水平､垂直 ②給水、給湯、排水、ガス、電源の位置と接続方法 ③窓枠、ドア枠､建具の位置と寸法 ④キャビネット、機器の取付桟の位置確認

■確認項目

必ずおこなう

注意

■取付桟の位置

同梱ねじによる、取り付け可能な壁構造ドア額縁（引き出しに　当たらないこと） ※「巻末資料」（P.36）を参照する。取付桟の位置は、プランによって異なります。 ※取付桟は、厚み30mm以上、幅90mm以上を使用する。キャビネットが落下し、けがをするおそれがあります。取付壁構造を考慮し、取付ねじの有効ねじ部が取付桟に15mm以上入るねじを使用する。落下して、けがをするおそれがあります。同梱の平皿木ねじ4.8 × 65 を使用する。不燃壁構造：厚さ30mm以下の場合不燃壁構造：厚さ30mm以上の場合

(6)

墨出しキッチンパネルの取り付けかぶり代 100以上かぶり代 30以上スペーサー（キッチンパネルの厚みと同じもの）単位（mm）キッチンパネル (2350) モール材ワークトップ高さキャビネットとのワークトップ高さー25 605 2350 605 アッパーキャビネットベースキャビネット上端 (ワークトップ高さー22) ベースキャビネットの蹴込み前面アッパーキャビネット上端アッパーキャビネット下端床の一番高い所を基準にする

■墨出し

■基本設置モジュール

水平基準線直角下げ振り下げ振りホース

■キッチンパネルの取り付け

※詳細は、キッチンパネルに同梱の説明書を参照する。 ※水平、垂直の精度が出ていないと最終仕上がりが悪くなり、安全性に影響を及ぼすため正確に基準線を出す。 ※基本設置モジュールについては、「巻末資料」（Ｐ.36）を参照する。

5 墨出し

6 キッチンパネルの取り付け

(7)

アッパーキャビネットの取り付け養生シート棚板を取り外す

扉、棚板の取り外し

1

注意

①扉の取り外し方法蝶番のレバーを、指で手前（矢印方向）に押しながら取り外す。

壁面固定用のガイド穴加工

2 照明用配線の切り欠き加工

3

1枚-2枚扉コーナーキャビネットアイレベルラック ※照明の取り付けは、機器に同梱の説明書を参照する。 ※アイレベルラックの場合は、切り欠き加工は不要。照明がつくアッパーキャビネットに配線用の切り欠き加工をする。 30 30 30 30 40 40 φ5穴×4ヶ所（ガイド穴）中間背板（中間背板を外した状態） φ5穴×8ヶ所 30 30 30 30 40 40 40 40 40 30 30 40 40 等分等分間口900以上の場合センターにガイド穴をあける。 φ5穴×4ヶ所（間口900未満） φ5穴×5ヶ所（間口900以上）キャビネット背板に、壁固定用のガイド穴を下図にしたがってあける。 ①中間背板を取り外す。 ②キャビネット本体の背板にガイド穴加工する。レバー ※必ず底面を上にして仮置きする。扉の下が出ているため､傷がつくおそれがあります。 ※扉を支えながら取り外す。落下して破損するおそれがあります。必ずおこなうキャビネット底板を上にして仮置き深さ8 幅12～15 配線キャビネット裏面

(8)

アッパーキャビネットの取り付け φ5穴×4ヶ所 40 15 20 25 壁面基準取り付け始めコーナー基準取り付け始め ①キャビネットを仮置きし、ガイド穴加工をする。養生養生壁面基準取り付け始め ※基準になるキャビネットは

連結用のガイド穴加工

4 連結

5

L 型 I 型　Ｌ型：コーナーキャビネットＩ型：壁側のキャビネットまたはレンジフード＋平皿木ねじ4×28 ①キャビネット木口を合わせる。 ②連結用のねじで連結する。 ③ねじに化粧キャップを取り付ける。 ②ねじを通す側のキャビネット側板に、連結用ガイド穴をあける。禁止

注意

加工時、隣接キャビネットにキリを貫通させないこと。必ずおこなう

注意

クランパーはクッション付き、もしくはベニアをはさんでキャビネットに傷をつけないようにする。化粧キャップ木口を合わせる木口を合わせる

(9)

アッパーキャビネットの取り付け間口調整フィラー隣接キャビネット A C B

間口調整フィラーの取り付け

6 壁面固定

7

①間口寸法Ａ・Ｂ・Ｃを実測する。 ②実測値を元に隣接キャビネットの間口寸法を引き、フィラ－を切断する。 ③取付桟とＬ金具をフィラ－裏面にねじ固定する。 ④キャビネットとフィラ－の木口を合わせて、キャビネットにねじで固定する。 ※取り付け壁面に凹凸があると、扉に段違いが発生するため、スペーサーで調整する。 ① 墨出しにしたがい、壁固定用のねじで固定する。 ②ねじに化粧キャップを取り付ける。 ※手動式昇降アッパーキャビネットのラック取り付けは、機器に同梱の説明書を参照する。 ※自動式昇降アッパーキャビネットの取り付けは、機器に同梱の説明書を参照する。下げ振りスペーサ等垂直確認化粧キャップ＋平皿木ねじ 4.8×65 横墨床面より 2350 底面を合わせる間口調整フィラー隣接キャビネット＋丸木ねじ 3.5×32 キャビネット裏面取付桟取付桟 L金具Ａ・Ｂ・Ｃで最も小さい寸法から隣接キャビネットの間口寸法を引き、フィラ－を切断する。＋丸木ねじ3.5×32 ＋丸木ねじ3.5×32 必ずおこなう

注意

切断時には紙テープを貼り、バリがでないようにする。

(10)

アッパーキャビネットの取り付け 15 フィラー間口寸法 5～₁₅ フィ_ラー厚み₁₅ フィラ_ー奥行寸_法 = アッパーキャビネットの奥行寸_{法ー} 20～₃₀

天井フィラーの取り付け

8

①間口方向、奥行方向の切断側方が壁またはサイドパネルの場合側方が開放の場合フィラー間口寸法フィラーを継ぎ足すときはキャビネットの継目に合わせること 5 パワーコンテナ下穴加工あり天井フィラー・パワーコンテナの場合、天井フィラー取り付け用下穴を利用すると5mmになります。天井フィラー取り付け位置必ずおこなう

注意

切断時には紙テープを貼り、バリがでないようにする。 ②高さ方向の切断最小の高さ寸法に合わせて切断する。数ヶ所高さ寸法を測定すること切断面は軽く面取りすること天井面キャビネット上面

(11)

アッパーキャビネットの取り付けねじ止め位置天井フィラーセンター 15 10 0を超える 5～15 天井面受け木天井フィラーキャビネット上面 ③受け木の取り付け天井フィラーの高さ寸法が 100を超える場合は、天井に受け木を当て、ねじ止めする。 ④固定アッパーキャビネット天板に下穴をあけ、天井フィラーをセットしてねじで固定する。サイド天井フィラーを受け木で固定する。キャビネット裏面 20 ワッシャφ13 ＋皿木ねじ 4.1×32 正面天井フィラー受け木21×21 （現場手配）サイド天井フィラーねじ止め位置：側板より40mm キャビネットの継目に合わせる

④

①

⑤

⑥

③

②

①

②

③

※　　　　　 ……… は固定順番ねじ止め位置天井フィラーセンター 15 12.5～22.5 天井フィラーの中央部に固定する天井面キャビネット上面 φ5穴あけワッシャφ13 十皿木ねじ4.1×32 化粧キャップ天井フィラーキャビネット裏面側方が開放の場合正面天井フィラー木口テープ貼り（切断面に貼る）サイド天井フィラーキャビネット1つにねじ2本で固定する

(12)

レンジフードの取り付け

8 レンジフードの取り付け

不燃ボックス幅高さ（1）調整可能範囲

レンジフードの取り付け

1 不燃ボックスの取り付け

2

幅150mm品の場合 ※取り付けは、機器に同梱の説明書を参照する。高さ：100 ～ 700mm 　幅：110 ～ 150mm 高さ：400 ～ 700mm 　幅：150 ～ 450mm 150 調整可能範囲 450 調整可能範囲必ずおこなう

注意

切断時には紙テープを貼り、バリがでないようにする。 ①扉をキャビネット本体から取り外す。 (強く引くと外れます。） ②梁の飛び出し寸法に合わせて、キャビネット本体と扉を切断する。 ③切断したキャビネット本体に補助金具を付け替える。幅450mm品の場合 ①扉をキャビネット本体から取り外す。 ②梁の飛び出し寸法に合わせて、キャビネット本体と扉を切断する。 ③高さ方向を切断した場合は、蝶番と補強金具を指定の位置（下図参照）に取り付ける。（2）不燃ボックスの加工 20 33 7 83 側板切断端面 20 31 80 33 扉切断端面刻印側扉裏面側板内側切断端面 24 補強金具取付位置補助金具取付位置切断端面 24 補強金具切断切断切断切断切断扉背板キャビネット本体蝶番蝶番取付位置＋平皿木ねじ4.8×65 φ5穴×4ヶ所扉補助金具移動切断切断切断切断キャビネット本体ジョイント金具

(13)

レンジフードの取り付け照明器具（オプション）の取り付け照明照明＋平皿木ねじ 4.8×65 φ5穴-4ヶ所 40 40 30 30 コーキング ①ボックス背板に、壁固定用のガイド穴を下図にしたがってあけ、固定用ねじで壁に固定する。 ②壁に固定後、扉を閉めてコーキングにて接着する。 ※収納としての使用はできません。必ず扉を閉めた状態でコーキングし、開かないことを確認する。（3）不燃ボックスの取り付け

■照明器具（オプション）の取り付け

※取り付けは、機器に同梱の説明書を参照する。

9 照明器具（オプション）の取り付け

(14)

ベースキャビネットの取り付け

10 ベースキャビネットの取り付け

扉、棚板、引き出しの取り外し

1 壁面固定用ガイド穴加工

2

※「扉、棚板の取り外し」（P.7）を参照する。「引き出しの取り外し」（P.16）を参照する。背面固定の場合シンクキャビネットの背板に壁固定用ガイド穴をあける。側面固定の場合コンロキャビネットの側板に壁固定用ガイド穴をあける。 φ5穴×3ヶ所 40 40 30 センター振り分け等分等分 40 40 20 20 φ5穴×4ヶ所

連結用ガイド穴加工

3

ねじを通す側のキャビネット側板に、連結用ガイド穴をあける。

背板の配管穴加工

4

※壁出し配管の場合は設備図および、現地配管をもとに配管用穴をあける。 φ5穴×4ヶ所 40 40 20 20 レール上20 レール φ5穴×4ヶ所 40 40 20 20 コン_ロキャ_ビネット調理キャ_ビネットシン_クキャ_ビネット禁止

注意

加工時、隣接キャビネットにキリを貫通させないこと。引き出しタイプ（フットスペース仕様）のガイド穴位置は、レール上端からの寸法となります。

(15)

ベースキャビネットの取り付け巾木 (間口寸法) 巾木表面＋丸木ねじ 3.5x32 目隠し板ツケギ正面 4 ツケギ 600 扉受けパネル（間口寸法ー15mm）正面扉面材（間口寸法）＋丸木ねじ 3.5x32 ＋丸木ねじ 3.5x32 合わせる目隠し板（間口寸法ー15mm） 1 2 側板 t:15 側板と扉受けパネルの前面を合わせる +丸木ねじ 3.5x32 3 化粧キャップ＋平皿木ねじ4×28 木口を合わせる木口を合わせるクランパーで木口を合わせる。 ① 寸法Ａ・Ｂ・Ｃを実測し、扉面材・扉受けパネル・巾木・目隠し板をカットする。間口寸法＝（Ａ・Ｂ・Ｃで最も小さい寸法）ー（隣接キャビネット間口寸法）＜カット寸法＞扉面材・巾木：間口寸法扉受けパネル・目隠し板：間口寸法ー 15mm ② 　〜　の順に固定・取り付ける。1 2 34 4 5 1 2 3 5 クランパーで木口を合わせて連結する。正面 B C A 切断部フィラー隣接キャビネット間口寸法扉面材巾木扉受けパネル側板 5 化粧キャップ＋平皿木ねじ4×28 切断時には紙テープを貼り、バリがでないようにする。

注意

必ずおこなうクランパーは、クッション付き、もしくはベニヤをはさんでキャビネットに傷をつけないようにする。

注意

必ずおこなう

5 間口調整フィラーの取り付け

6 連結

(16)

ベースキャビネットの取り付けコンロキャビネット専用の本体用サイドパネル(t15) ＋平皿木ねじ4×28 化粧キャップ 15 木口を合わせる見切り対応用コンロキャビネットの場合は部材を外す水準器横墨化粧キャップ＋平皿木ねじ4.8×65 化粧キャップ＋平皿木ねじ 4.8×65 ①取り付け壁面の凹凸を確認する。 ※凹凸がある場合はスペーサ等で調整する。 ②キャビネット連結後の水平レベルを確認する。 ※ 水平レベルが取れない場合はスペーサー等で調整する。 ※ アッパーキャビネットと同じ基準箇所から固定する。 ※ ビルトイン機器がある場合は、機器間口寸法を確保する。　（機器に同梱の説明書を参照する。）コンロ以外のベースキャビネットに取り付ける。見切り対応用コンロキャビネットの部材を外して、本体用サイドパネルを取り付ける。木口を合わせる＋平皿木ねじ 4×28 化粧キャップワッシャ見切り対応フィラー(t18) を取り付けるコンロキャビネット側オープンの場合左記以外の場合　床・壁のレベル確認をおこないスペーサ等で調整する。　ソフトクローズが正常に働かない等の原因となります。

注意

必ずおこなうスペーサ等下げ振り

7 見切り対応部材の取り付け

8 床・壁のレベル調整・壁面固定

引き出しを取り付けるときは、両サイドのレールをすべて引き出し、引き出しをレールに載せ、軽く持ち上げて、ストッパーに引っかからないようにして、そのまま挿入する。取り外すときは、逆の手順でおこなう。

9 引き出しの取り付け・取り外し

（フットスペース最下段の引き出しの場合）

(17)

ワークトップの取り付け機器類の取り付けフィラー面を合わせる。ワークトップ＋なべ木ねじ φ3.5×13 ＋丸木ねじφ3.5×13 ＋丸木ねじ φ3.5×13 開き扉タイプは前面も固定する。接着剤水準器 ①ワークトップを仮設置し水平レベルを確認する。　※水平レベルが出ない場合はスペーサー等で調整する。 ②キャビネットのＬ金具に内側から固定する。　開き扉タイプはシンクキャビネット前面も固定する。 ※コンロ、オーブン、食器洗い乾燥機の上部に取り付ける。 ①隣接するキャビネットの扉面材とフィラー前面を合わせる。 ②フィラー下面からワークトップにねじで固定する。（コンロ、オーブン用のフィラーはワークトップに、食器洗い乾燥機用のフィラーはキャビネットに、それぞれ同梱してあります。）注意事項人工大理石製ワークトップ L 型の場合は、水平レベル確認後ジョイント部を接着剤で接合する。接合方法は、ワークトップに同梱の説明書を参照する。

1 レベル調整・接合・固定

2 フィラーの取り付け

※ワーク L ／オープン仕様の取り付けで、引き出しを取り付ける場合は、壁付けカウンターユニットの取り付け「 3 引き出しの取り付け」（P.33）を参照する。

12 機器類の取り付け

※取り付けは、機器に同梱の説明書を参照する。

(18)

サイドパネルの取り付け

13 サイドパネルの取り付け

■サイドパネルの取り付け

垂直を確認し、キャビネットにガイド穴を開け、ねじで固定する。 ※サイドパネルは必要高さに応じて切断する。セット用サイドパネル化粧キャップ＋平皿木ねじ4×28 化粧キャップ＋平皿木ねじ4×28 25 350 40 40 20 25 40 15 切断天井位置下げ振り化粧キャップ天井フィラーサイドパネル取り付け後天井フィラーを取り付け＋平皿木ねじ4 40 15 切断天井位置 20 25 R 扉面材の下端に合わせる化粧キャップ＋平皿木ねじ4 40 15 切断天井位置 20 25 R 扉面材の下端に合わせる化粧キャップ＋平皿木ねじ4×28 切断 40 40 55 R 10 25 350 同梱の木口テープを、切断面に貼り付ける。防水効果を考慮して、接着剤での貼り付けを推奨します。必ずおこなう

注意

ガイド穴加工をしてから取り付けること。アッパーキャビネット用サイドパネル（天井フィラーなし）アッパーキャビネット用サイドパネル（天井フィラーあり）ベースキャビネット用サイドパネル

(19)

サイドパネルの取り付けワークトップ周りのコーキング ①モール材を取り付ける。サイドパネルをキッチン本体に取り付けたあと、モール材裏面両面テープのはくり紙をはがし、サイドパネルにしっかりと固定する。 ②サイドパネルに取付ねじ用下穴を開ける。モール材を押さえたままの状態で、２ヶ所のモール材貫通穴に合わせて、ビス固定用の下穴（φ2深さ15ｍｍ）をあける。 ③同梱のねじ（＋丸皿木3.1×16）で固定する。

■モールの取り付け ( オプション )

※水の浸入を防止するため、ワークトップ周囲にコーキングする。ワークトップすき間をなくすキッチン側サイドパネルに φ２の穴をあけるモール材サイドパネル注意事項・モール材はキッチン側に寄せ固定する。・浮きや隙間の無いように強く押さえ固定すること。必ずおこなう

注意

※ 取り付け手順に従い、必ずモール材をサイドパネルへ固定すること。サイドパネルへの固定をおこなわなかったり、固定が不完全な場合、モール材がはがれケガをする恐れがあります。必ずおこなう

注意

※コーキングは、ワークトップより壁側が少し高くなるように打つ。へこみなどがあると、水や汚れがたまりやすくなります。 ※人工大理石ワークトップ（アクリード）の場合は、　木口テープのはがれ防止のため、1mmのかぶり代を確保する。マスキングテープ貼付後コーキングをする。コーキングコーキング木口テープコーキングかぶり代：1mm 壁・サイドパネルとのクリアランス

14 ワークトップ周りのコーキング

(20)

給水・給湯・排水配管の取り出し水栓の取り付け ※取り付けは、水栓に同梱の説明書を参照する。

16 給水・給湯・排水配管の取り出し

15 水栓の取り付け

排水セットの取り付け

1

注意

必ずおこなうエルボをトラップ本体に接続してからシンクに取り付ける。エルボロックナットトラップ本体専用工具で充分締め付けるエルボロックナット排水ホースシーリングプレート防臭キャップエルボはトラップ本体に奥まで差し入れてください。フタアミカゴ防臭器口金トラップ本体パッキントラップ本体エルボエルボの差し込みおよびナットの締め付けが完全に行なわれていることを確認してからシンクに取り付ける。あとからエルボを接続すると水漏れするおそれがあります。トラップ本体、エルボ等の接続部は、ゆるみのないようにしっかり取り付けること。取り付けがゆるいと水漏れをするおそれがあります。

注意

必ずおこなう

(21)

給水・給湯・排水配管の取り出し

点検口ふたの取り外し

3 水漏れの確認

2

フットスペースタイプの場合ベーシックタイプの場合 ※配管接続前に点検口ふたを外す。 ①排水セット取り付け後は、右図を参照し、排水ホースが排水接続部よりも上になるようにテープなどで仮止めする。 ②シンクに水をはり、30分以上放置して、排水セット接合部より水漏れがないことを確認する。テープ排水ホース点検口ふたキャビネット地板背板桟木＋丸木ねじ 3.1×16 点検口ふた前点検口ふた上＋丸木ねじ 3.1×16 ＋丸木ねじ 3.1×16

(22)

給水・給湯・排水配管の取り出し

点検口ふたの穴加工

4 シーリングプレートの取り付け

5 浄水器および料理用整水器の取り付け

6

料理用整水器の場合 ①シーリングプレートを排水管に通す。 ②排水管の接続が完了した後、はく離紙をはがして点検口ふたに貼り付ける。（管工事）各配管の取り出し位置に、穴加工をおこない、点検口を元の位置に取り付ける。浄水器および料理用整水器の接続ホースが、排水管・シャワーホース等に干渉するため給水側からの分岐にエルボ（別売：品番Z272NO、品コードOK9Z044）を取り付けて、上方もしくは前方から接続ホースを取り出す。 L 勝手の場合給水管ワン給湯管（排水管）シーリングプレートはく離紙点検口ふた電解槽｠浄水カートリッジ｠ _{シャワーホース｠} エルボ｠接続ホース｠排水管｠給湯｠給水｠上方に｠混合水栓へパッキン｠パッキン｠パッキンエルボ給水用止水栓浄水カートリッジへ分岐止水栓電磁弁｠

(23)

フラット対面タイプの取り付け各部材の名称

■フラット対面オープンタイプの取り付け

（イラストは奥行：900タイプです。）三角金具（奥行900のみ使用）対面パネル用モールサイドパネルシンクキャビネット調理キャビネットコンロキャビネット対面パネルパーテーション　※取付要領は同梱の　　説明書を参照する。ワークトップ（奥行770, 900）支持金具オープン側壁面対面キャビネット（オプション）

(24)

フラット対面タイプの取り付けオープン側背面側＋ナベタッピン3.5×16（透明袋）（パネル固定金具と同梱）＋ナベタッピン3.5×16（透明袋）（パネル固定金具と同梱）パネル固定金具キャビネット側板の下端に合わせて取り付ける。パネル固定金具パネル固定金具コンロキャビネット調　理キャビネットシンクキャビネット壁面

コンロキャビネットとシンク・調理キャビネットの取り付け

1 固定金具の取り付け

2

注意

　床面の水平は、±1mm以内に調整する。レベルがでていないと、バックパネル取付時に、床面とのすき間ができます。必ずおこなう必ずおこなう必ずおこなう

注意

ねじ固定位置に床下暖房用の配管がないことを確認する。水が漏れ床や土台等が腐るおそれがあります。フットスペース仕様のベースキャビネットの場合、事前に底面にスペーサを取り付ける。（｢床固定の方法」（P.30）参照）壁面にキャビネットを固定できない場合、必ず床固定を実施する。使用中にキャビネットが転倒するおそれがあります。 ※取り付けは、「ベースキャビネットの取り付け」（P.14）を参照する。 ①パネル固定金具をキャビネット裏に取り付ける。

(25)

フラット対面タイプの取り付け

サイドパネルの取り付け

3 パッキンの貼り付け

4

B A A 35 45 ワークトップ奥行－20 ワークトップサイドパネル端面シンクキャビネット本体前面シンク側のキャビネット ①サイドパネルの切断寸法を実測し、現物（A,B 寸法）に合わせてサイドパネルを切断する。 ※シンクキャビネットのある側を基準にして、サイドパネル端面よりキャビネット本体前面までの取付寸法は35mmとする。（木口テープの無い面を切断する。） ※同梱の木口テープを切断面に貼り付ける。防水効果を考慮して接着剤での貼り付けを推奨します。 ②サイドパネルをキャビネットに固定する。 ※キャビネット側面に、連結用ガイド穴を右図にしたがってあけ、ねじで固定する。 ①□5×10パッキンをキャビネット裏に取り付ける。 20 20 20 35 20 サイドパネル φ5穴×4ヶ所＋平皿木ねじ4×28 化粧キャップ必ずおこなう

注意

□5×10パッキンは、必ずパネル固定金具上端部で止めること。下端部まで貼るとバックパネルが垂直に取り付けできなくなります。 □5×10パッキン連結する側板の一方に貼り付ける。シンクキャビネットのみ □5×10パッキンをこの位置にも貼り付ける。壁面サイドパネル外側オープン側背面側〈上面より見た図〉壁シンク側キャビネット側板 □5×10パッキンサイドパネル外側

(26)

フラット対面タイプの取り付け壁面対面パネル切断実測値－ 3=対面パネル実測値実測値－ 3=対面パネル対面パネルサイドパネル

対面パネルの取り付け

5

①間口方向の加工サイドパネルと壁の間隔の実測値より 3mm引いた寸法で切断する。オープン側サイドパネル背面側壁面パネル固定金具 Vカット部 ②対面パネル取付金具を取り付ける。 ③対面パネル下面にパッキンを貼り付ける。 ④対面パネル用モールを、床から対面パネル上端までの高さに合わせて切断し、対面パネルに取り付ける。 □5×10パッキン下面に貼り付け対面パネル対面パネル取付金具固定位置詳細＋ナベタッピン3.5×16（透明袋）（パネル固定金具と同梱）パネルの下端に合わせる対面パネル用モール切断床から対面パネル上端サイドパネル対面パネル（3）対面パネル用モール取付部詳細対面パネル用モールパネル固定金具の Vカット部とバックパネル取付金具のセンター部を合わせて取り付ける

(27)

フラット対面タイプの取り付け

シンクキャビネットと対面パネルの固定

6

⑤対面パネルをパネル固定金具に差し込み、立ち上げる。 ⑥対面パネル上面にパッキンを貼り付ける。オープン側サイドパネル背面側背面側パネル固定金具差し込み、立ち上げる。壁面 ①シンクキャビネットに背面連結のガイド穴を開ける。 ②シンクキャビネットと対面パネルを連結用ねじで固定し、化粧キャップを取り付ける。対面パネル □5×10パッキン上面に貼り付けオープン側壁面シンクキャビネット 20 30 20 センターシンクキャビネット φ5穴×3ヶ所 30 センター 20 20 ＋平皿木ねじ 4×28 化粧キャップ φ5穴×3ヶ所サイドパネル対面パネル調理キャビネットコンロキャビネット

(28)

フラット対面タイプの取り付けオープン側〃〃壁面サイドパネル｠＋丸皿タッピン3.5×20 (オレンジ袋) ＋ナベタッピン3.5×16(金具に同梱) ＋ナベタッピン3.5×16 ＋丸皿タッピン3.5×25

7 ワークトップの取り付け

取り付けは「ワークトップの取り付け」（P.17）を参照する。奥行き 900 の場合 ①支持金具・三角金具を取り付ける。＜オプションキャビネットがない場合＞オープン側〃〃オプションキャビネット壁面支持金具は均等に取り付ける。＜オプションキャビネットがある場合＞

(29)

フラット対面タイプの取り付けオープン側スリムラック＋平皿木ねじ4×28と化粧キャップはスリムラックの同梱品です。化粧キャップ化粧キャップ＋平皿木ねじ4×28 壁面＋平皿木ねじ4×28(4本) 取り付けは、機器に同梱の説明書を参照する。「床固定の方法」（P.68）を参照する。取り付けは、同梱の説明書を参照する。

8 レンジフードの取り付け

9 ベースキャビネットの床固定

10 ガラスパーテーションの取り付け

奥行き 770 の場合 ①オプションキャビネットの取り付け同梱のねじでバックパネルに固定する。

(30)

床固定の方法オープン側 345 23 底面より見る正面パッキンねじ（現場手配）スペーサ正面 16 40 桟木40×40×270 (現場手配) 135 135 間口寸法側面オープン側オープン側正面桟木40×40×270 （現場手配） φ5穴×2ヶ所＋皿木ねじ長さ50mm程度（現場手配）ねじ頭が側板から出ないように座堀する。キャビネットを裏返し底板にt2.5合板（現場手配）もしくはキッチン用壁パネルt3（現場手配）を貼り付け、床面にねじ固定する。桟木（現場手配）を床面に取り付ける。＋皿木ねじ長さ50mm程度（現場手配）にて側板から桟木へ固定する。その際、ねじ頭が側板から飛び出さないように座堀りする。フットスペース仕様以外の場合フットスペース仕様の場合　フットスペース仕様のベースキャビネットの場合、事前に底面にスペーサを取り付ける。

注意

必ずおこなう　ねじ固定位置に床下暖房用の配管がないことを確認する。水が漏れ床や土台等が腐るおそれがあります。壁面にキャビネットを固定できない場合、必ず床固定を実施する。使用中にキャビネットが転倒するおそれがあります。必ずおこなう

18 床固定の方法

(31)

カップボードの取り付け ②ミドルキャビネットの天板に下穴 ( φ 5 × 4 ヶ所 ) をあけてアッパーキャビネットと連結する。 ① ベースキャビネット L 金具のガイド穴からミドルキャビネットと連結する。化粧キャップワッシャーφ13 十皿木ねじφ4.1×32 ＋丸木ねじφ3.5×13 ガイド穴ベースキャビネットミドルキャビネットベースキャビネットミドルキャビネット桟ガイド穴 L金具アッパーキャビネット禁止　隣接キャビネットにキリを貫通させないこと。

注意

40 20 40 20 20 20 化粧キャップ十平皿木ねじ 4×28 ミドルキャビネットアッパーキャビネット φ5穴×4ケ所壁面サイドパネル化粧キャップ化粧キャップ化粧キャップサイドパネルまたは壁面十平皿木ねじ4×28 （十平皿木ねじ4.8×65）十平皿木ねじ4×28 （十平皿木ねじ4.8×65）十平皿木ねじ4×28 （十平皿木ねじ4.8×65） 40 40 40 40 20 20 側板 40 20 40 20 40 40 20 φ5穴×8ヶ所ミドルキャビネットベースキャビネットアッパーキャビネットアッパーキャビネットミドルキャビネット化粧キャップ十平皿木ねじ4.8×65 L型アングル 40 30 30 40 40 30 30 40 背板背板アッパーキャビネットミドルキャビネット化粧キャップ十平皿木ねじ4.8×65 28 側板 35 28 側板35 35 35 ※ 壁面は、＋平皿木ねじ 4.8 × 65、サイドパネルは、＋平皿木ねじ 4 × 28 で固定する。

2　キャビネットの ( 壁面・サイドパネル ) への固定

①ガイド穴（φ 5 穴× 4 ヶ所）をあける。 ②ねじでキャビネットを壁面またはサイドパネルに固定し、化粧キャップを取り付ける。

1　連結

(32)

カウンターユニットの取り付け ①キャビネットにガイド穴をあけ、壁固定用ねじで壁面に固定する。 ②キャビネット上部の L 金具ガイド穴からカウンターと固定する。カウンター＋丸木ねじ φ3.5×13 ＋平皿木ねじ4.8×65 化粧キャップ φ5穴×2ヶ所 30 40 40 片側オープン（サイドパネルなし）片側オープン（サイドパネルあり）壁・サイドパネルコーキング面合わせサイドパネル壁・サイドパネルコーキングオープン側のキャビネットとカウンターの側面を合わせて設置し壁等のある側面と後ろ壁の 2 方にコーキングをおこない、すき間を埋める。両側と後ろ側の 3 方にコーキングをおこない、すき間を埋める。

20 カウンターユニットの取り付け

1　カウンターユニットの壁面固定

(33)

カウンターユニットの取り付け＋丸木ねじ3.1×16 4点止めカウンター底板＋平皿木ねじ 4×28 75 60 75 75 φ5穴×4ヶ所（左右各2ヶ所）連結用穴位置両サイドに下穴をあける 20 20 φ5穴×4ヶ所サイドパネル（隣接キャビネット） φ5穴×4ヶ所＋平皿木ねじ4×28 化粧キャップ 40 40 20 20 ①連結する側のキャビネットにガイド穴をあける。 ※サイドパネルを固定する場合は、キャビネット側にガイド穴をあける。 ②連結用のねじで固定し、化粧キャップを取り付ける。 ①引き出しと底板を外す。 ②連結用の下穴をあける。 ③キャビネット内側からカウンターと隣接キャビネットに固定する。 ④底板を取り付ける。

2　サイドパネル･隣接キャビネットとの連結

3　引き出しの取り付け

※引き出しの横連結は、 2 列までです。 ※必ず両側にキャビネットを設置します。注意事項

(34)

家電収納キャビネットの取り付け

取り付けの前に

1 家電収納キャビネットの取り付け

2

※家電収納キャビネットは、AC100V15A以上の電源容量が必要。 ※一次電源は2回線を基本とする。 ※あらかじめ電源ケーブルを壁面より引き出しておくこと。（約1m 程度） ※電源ケーブルは、なるべく引き込み穴位置の付近より引き出すこと。 ①家電収納キャビネットを壁に押し当てて、丸皿木ねじ4.8 × 65（2ヶ所）で取り付ける。 ②ねじに化粧キャップを取り付ける。

カウンターの固定

3

①カウンターとキャビネット本体を合わせ、ガイド穴よりねじで固定する。 ②ねじに化粧キャップを取り付ける。

キャビネットの連結

4

電気配線　電気配線工事は必ず電気工事登録業者に依頼する。

警告

必ずおこなう　定格 15A 以上のコンセントを単独で使用する。他の器具と併用すると分岐コンセント部が異常発熱して発火するおそれがあります。必ずおこなう 40 30 丸皿木ねじ4.8×65 (2ヶ所) 化粧キャップ家電収納キャビネット 20 20 化粧キャップ十平皿木ねじ 4×28 カウンター化粧キャップ化粧キャップ＋平皿木ねじ4×28 蒸気ユニット付きは15mm ＋平皿木ねじ4×28 30 30 20 20 20 20 隣接キャビネット隣接キャビネット家電収納キャビネットカウンター φ5穴×4ヶ所

21 家電収納キャビネットの取り付け

(35)

点検養生

電源の接続

5

電源コードの接続はキャビネットに同梱の説明書を参照する。

蒸気排出ユニットの取り付け（蒸気排出ユニット有りの場合）

6

※同ユニットに同梱の説明書を参照する。 ※蒸気排出ユニット固定用金具（蒸気排出ユニットに同梱）はキャビネットの下穴に合わせて取り付ける。必ずおこなう

注意

電源コード接続とコンセントの取り付けは、電気工事登録業者に依頼する。別紙の「取付設置完了報告書」を参照し、点検をおこなう。最終仕上げまでの間、エアーキャップやダンボール等で養生し、汚れやキズがつかないようにする。

22 点検

23 養生

(36)

巻末資料標準取付高さ　アッパーキャビネット上端Ｈ＝ 2350　の場合　　　　　　　ワークトップ上面Ｈ＝ 850 ※ 天井高さ・ワークトップ高さに合わせて変更してください。 2305 アッパーキャビネット (ショート・ミドル・セミミドル・ロング) 昇降アッパー(ミドル) （ショート・セミミドル・ミドル・ロング） 18 95 ショート 14 95 ロング 16 95 ミドル 17 95 セミミドル 1 000 10 65 91 0 78 0 17 30 2255 パワーコンテナコーナー収納タイプ 2305 17 55 78 0 カウンターユニットキャビネットベースハイカウンターユニット家電収納キャビネットバックガードシステム 56 6 ハイカウンター 30 2 ローカウンターカップボード標準取付高さ　アッパーキャビネット上端Ｈ＝ 2350　の場合　　　　　　　ワークトップ上面Ｈ＝ 850 レンジフードベースキャビネットアッパーキャビネット 150 150 1000 100 100 650 2350 50 1000 ワークトップ高さアッパー高さー 90 90 605 33 572 345 5 15 340

注意

必ずおこなう火災予防条例では、斜線の範囲内（コンロから上方 1000mm 以内及びトッププレート側方 150mm 以内）に、可燃物を設置してはならない規定となっております。レンジフードと可燃物との距離は100mm以上はなすこと。不燃仕様を使用する場合は必要ありません。ワークトップ高さ－ 7 0 ワークトップ高さ－ 2 2 ワークトップ高さ＋ 5 0

24 巻末資料

1　取付桟の位置

2　基本設置モジュール

(37)

巻末資料

①

3.5mm

②

③

上下調整左右調整左右調整上下調整引き出し前板前板取付けねじ A 固定ねじ B 上下調整ねじ C 固定ねじ B をゆるめ、上下調整ねじ C で前板の上下の傾きを調整する。調整後、固定ねじ B を締める。前板取付ねじをゆるめ、前板の左右のずれを調整する。調整後、前板取付ねじ A を締める。左右調整ねじで、前板の左右のずれを調整する。調整ねじを回転させ、前板の上下のずれを調整する。 3mm

①

②

③

通常の引き出しの場合フットスペース最下段の引き出しの場合コンロ小引き出しの調整

注意

禁止　調整後は固定ねじ B を必ず締め付け、前板を固定する。　　 B のねじがゆるんだままにしておくと、前板がぬけ落ちるおそれがあります。必ずおこなう　前板取付ねじ A は、締め付けすぎない。　ねじが効かなくなるおそれがあります。 ※ねじが効かなくなった場合は、ねじ穴を木片等で埋めてから取り付けてください。引き出し横のカバーを取り外し、調整する。上下・左右の調整 ①固定ねじ（2 ヶ所）をゆるめる。 ②上下・左右に動かして調整後、締め込む。カバーを外す 4mm 前板調整ねじ L型金具

①

_②

前板小引き出し面材固定ねじ

3　引き出し前板の調整

調整を左右ともに外側へ広げたり、内側に狭めると引き出しの開閉がきつくなる場合があります。引き出しがスムーズに開閉するように再調整をしてください。注意事項

(38)

巻末資料ピンピンの受け部

（1）扉の取り付け

蝶番の裏側のピンを、受け部の穴に差込み、レバーを上から「カチッ」と音がするまで押し当てること。 _{扉が確実に取り付けられ} ているか確認する。扉が外れてけがをするおそれがあります。

注意

必ずおこなう扉の取り付け位置アッパーキャビネット 5 9 扉水平アッパーキャビネット本体上面扉上面すき間が均一になっているか確認するすき間を均一にする（約4mm）

4　アッパーキャビネットの扉の取り付け・調整

(39)

巻末資料

（2）棚板の取り付け

キャビネット内部を清掃し、よく絞ったやわらかい布で水拭きして棚板を取り付ける。棚板を取り付ける。底面棚受けダボ完成ダボ穴キャビネットのダボ穴に棚受けダボを差し込む。棚受けダボの位置に棚板を合わせてセットする。

(40)

巻末資料禁止　①②③以外のねじには絶対触れない。扉が外れてけがをするおそれがあります。

注意

必ずおこなう　調整後、必ず②③のねじを締め付ける。 ②③のねじをゆるめたままにすると、扉が外れてけがをするおそれがあります。蝶番を調整する。

（3）蝶番の調整

標準蝶番の場合 ①のねじで調整する。右に回すと外方向に、左に回すと内方向に動く。調整の種類調整方法左右調整〈扉の目地が揃っていない〉前後調整上下調整〈扉が上下に片寄っている〉〈扉が前後に傾いている〉 ②のねじをゆるめ、扉の位置を調整する。調整後、ねじを固く締め付ける。 ③のねじをゆるめ、扉の位置を調整する。調整後、ねじを固く締め付ける。扉にずれや歪みがないこと。目地を合わせること。注意事項禁止　①②③以外のねじには絶対触れない。扉が外れてけがをするおそれがあります。

注意

①のねじで調整する。右に回すと外方向に、左に回すと内方向に動く。調整の種類調整方法左右調整〈扉の目地が揃っていない〉前後調整上下調整〈扉が上下に片寄っている〉〈扉が前後に傾いている〉 ②のねじをまわし、扉の位置を調整する。 ③のねじをゆるめ、扉の位置を調整する。調整後、ねじを固く締め付ける。コーナー蝶番の場合扉にずれや歪みがないこと。目地を合わせること。注意事項

(41)

巻末資料 13～15mm 天板ラッチ本体ラッチ受けねじ（2本）扉 ①ラッチ本体のテープをはがす。 ②ねじをゆるめてラッチ受けの高さを合わせて、再度締め付ける。（13～15mm） ※キャビネットが傾くと、ロック機構が作動し , 扉が開かなくなります。 ※キャビネット天板下面とラッチ受けのすき間が 13 〜 15mm の位置で固定する。正しく調整されていないと、ロック機構が作動しなかったり、扉が開かなくなることがあります。キャビネットが水平状態に戻ると解除される。

（6）ロック機構付アッパーキャビネット

ロック機構のチェック（正常に作動させるために）ロックの解除方法　ロック機構が作動した状態で無理に扉を開けない。扉やキャビネット･ロック機構が破損するおそれがあります。　扉は正しい取り付け位置に調整する。　キャビネットは必ず水平、垂直のレベルを確認し、正しく取り付ける。ロック機構が正しく作動しないおそれがあります。必ずおこなう禁止

注意

（5）プッシュラッチ

扉扉が前に動く扉が後に動く左に回す右に回すプッシュラッチを回すことにより、扉の前後調整ができる。プッシュラッチ ①静音金具の裏側にある茶色のつめを蝶番の取付穴の手前に当てる。 ②矢印の位置を押し込む。 ※しっかり固定されていることを確認する。 ① ② 茶色のつめ

（4）静音金具の取り付け

(42)

巻末資料前へ後へギャラリー前板通常の引き出しの場合「ベースキャビネットの取り付け引き出しの取り付け・取り外し」（P.16）を参照する。 9 ギャラリー付引き出しの場合（1）脱着方法通常の引き出しと同じ。（2）上下調整通常の引き出しと同じ。（3）左右調整通常の引き出しと同じ。ギャラリーを回して、前板の前後のずれを調整する。（4）前後調整 ※「アッパーキャビネットの扉の取り付け・調整」（P.38）を参照する。

（1）扉の取り付け

※「アッパーキャビネットの扉の取り付け・調整」（P.40）を参照する。
