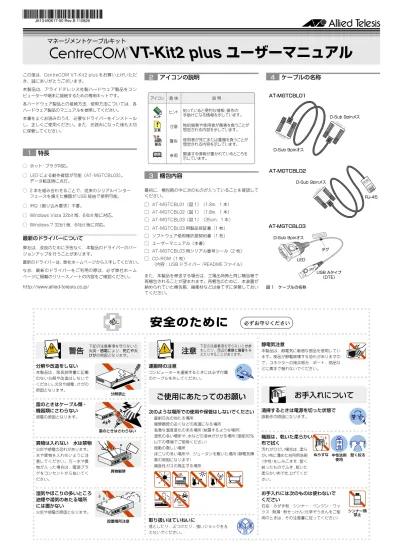

マネージメントケーブルキット
VT-Kit2 plus
ユーザーマニュアル
この度は、CentreCOM VT-Kit2 plus をお買い上げいただ き、誠にありがとうございます。 本製品は、アライドテレシス社製ハードウェア製品をコン ピューターや端末に接続するための専用キットです。 各ハードウェア製品との接続方法、使用方法については、各 ハードウェア製品のマニュアルを参照してください。 本書をよくお読みのうえ、必要なドライバーをインストール し、正しくご使用ください。また、お読みになった後も大切 に保管してください。
1
特長
◯ ホット・プラグ対応。 ◯ LED による動作確認が可能（AT-MGTCBL03）。 データ転送時に点灯。 ◯ 2 本を組み合わせることで、従来のシリアルインター フェースを備えた機器が USB 経由で使用可能。 ◯ IRQ（割り込み要求）不要。◯ Windows Vista 32bit 版、64bit 版に対応。 ◯ Windows 7 32bit 版、64bit 版に対応。
最新のドライバーについて
弊社は、改良のために予告なく、本製品のドライバーのバー ジョンアップを行うことがあります。 最新のドライバーは、弊社ホームページから入手してください。 なお、最新のドライバーをご利用の際は、必ず弊社ホーム ページに掲載のリリースノートの内容をご確認ください。 http://www.allied-telesis.co.jp/2
アイコンの説明
ヒント 注意 警告 参照 アイコン 意 味 説 明 注意 ヒント 参照 警告 知っていると便利な情報、操作の 手助けになる情報を示しています。 物的損害や使用者が傷害を負うことが 想定される内容を示しています。 使用者が死亡または重傷を負うことが 想定される内容を示しています。 関連する情報が書かれているところを 示しています。3
梱包内容
最初に、梱包箱の中に次のものが入っていることを確認して ください。 □ AT-MGTCBL01（図 1）（1.8m、1 本） □ AT-MGTCBL02（図 1）（1.8m、1 本） □ AT-MGTCBL03（図 1）（35cm、1 本） □ AT-MGTCBL03 用製品保証書（1 枚） □ ソフトウェア使用権許諾契約書（1 枚） □ ユーザーマニュアル（本書） □ AT-MGTCBL03 用シリアル番号シール（2 枚） □ CD-ROM（1 枚） （内容：USB ドライバー /README ファイル） また、本製品を移送する場合は、工場出荷時と同じ梱包箱で 再梱包されることが望まれます。再梱包のために、本装置が 納められていた梱包箱、緩衝材などは捨てずに保管しておい てください。4
ケーブルの名称
AT-MGTCBLO1 AT-MGTCBLO3 AT-MGTCBLO2 D-Sub 9pinオス D-Sub 9pinメス D-Sub 9pinメス D-Sub 9pinオス USB Aタイプ （DTE） LED タグ RJ-45 図 1 ケーブルの名称2
接続不可
AT-MGTCBL03 の口径には六角形のつなぎナットが標準 装備されています。直接接続すると、ハードウェア製品側の つなぎナットとぶつかり、接続することができません。AT-MGTCBL01 または AT-MGTCBL02 をつないでご使用くだ さい。 図 6 接続不可例6
USB ドライバーのインストール
ご使用のコンピューターの OS に対応している USB ドライ バーをインストールします。 ・ご使用のコンピューターの OS に対応していない USB ドライバーをインストールしないよう注意してください。 ・ご使用のコンピューターに、本製品（Rev.F1）より 前の製品リビジョンのドライバーがインストールされて いる場合、本製品（Rev.F1）のドライバーをインストー ルする前に、前の製品リビジョンのドライバーをアンイ ンストールしてください（前の製品のリビジョンのドラ イバーのアンインストール方法は、本製品のアンインス トール方法とは異なりますので、ご注意ください）。 本製品（Rev.F1）のドライバーをインストール後、前 の製品リビジョンのドライバーをインストールする場 合、前の製品リビジョンのドライバーをインストールす る前に、本製品（Rev.F1）のドライバーをアンインス トールしてください（前の製品のリビジョンのドライ バーのインストール方法は、本製品のインストール方法 とは異なりますので、ご注意ください）。 ・1台のPCに本製品（HW Rev.F1）と既存HW（HW Rev.Ex 以前）を 共存させることはできません。 ・110bps での通信はサポートしていませんので、ご注 意ください。 製品リビジョンは、AT-MGTCBL03 ケーブルに付い ているタグ、またはシリアル番号シールで確認でき ます。 製品リビジョン 図 7 AT-MGTCBL03 ケーブルタグ（例） ご使用のコンピューターの OS により、インストール方法が 異なります。各対応 OS の説明にお進みください。 ・Windows 7 2 ページ ・Windows Vista 3 ページ ・Windows XP 4 ページ ・Windows 2000 5 ページWindows 7 でのインストール
・ 「管理者（Administrator）」権限を有するユーザーで ログオンしてください。 ・ 付属の CD-ROM を使用しますので、ケーブルを接続す る前にご用意ください。・ Windows Vista/2000/XP 用の USB ドライバーを インストールしないよう注意してください。 ・ 画面イメージは 32bit 版のものです。64bit 版をご使 用の場合は、説明文にある 32bit の記述を 64bit に置 き換えて、作業を行ってください。 1. コンピューターの電源をオンにし、Windows 7 が起 動した状態で、AT-MGTCBL03 USB A タイププ ラグをコンピューターの USB ポートに接続します。 本製品は、Windows 7 によって自動的に検出されま す。画面右下に「デバイスドライバソフトウェアは 正しくインストールされませんでした。」とメッセー ジが表示されますが、これは問題ありませんので、 メッセージを閉じてください。 2. CD-ROM ドライブに本製品添付のドライバーディ スクを挿入し、32bit 版は Windows 7_32bit フォル ダー内の Driver_ATKK_for_7_v1.0.075.exe を、64bit 版は Windows 7_64bit フォルダー内の
Driver_ATKK_for_7_64bit_v1.0.075.exe を クリックします。 ・ CD-ROM 以 外 か ら イ ン ス ト ー ル す る 場 合 は、PC に Windows 7 用 イ ン ス ト ー ル 実 行 フ ァ イ ル（Driver_ ATKK_for_7_v1.0.075.exe または Driver_ATKK_ for_7_64bit_v1.0.075.exe）を保存しておく必要があ ります。 3. 「ユーザアカウント制御」のダイアログボックスが表 示されますので「はい (Y)」をクリックしてください。 4. 「CentreCOM VT-Kit2_plus_Windows7_32bit - InstallShield Wizard」ダイアログボックスが表示さ れます。「Next>」ボタンを押し、次へ進みます。
5. 「Ready to Install the Program」画面にて「Install」 ボタンを押します。「Setup Status」画面が表示され ドライバーファイルのコピーが行われます。
5
接続例
2 本つなげて使う
アライドテレシス製スイッチなど USB A ポート USB A タイプ (DTE) D-Sub 9pin オス D-Sub 9pin メス D-Sub 9pinオス D-Sub 9pin メス AT-MGTCBL03 AT-MGTCBL01 図 2 AT-MGTCBL01 と AT-MGTCBL03 を使った接続例 USB A ポート USB A タイプ (DTE) D-Sub 9pin オス D-Sub 9pin メス RJ-45 RJ-45 コンソールポート アライドテレシス製スイッチなど AT-MGTCBL03 AT-MGTCBL02 図 3 AT-MGTCBL02 と AT-MGTCBL03 を使った接続例 3 本をつなげて使用することはできません。1 本で使う
AT-MGTCBL01 アライドテレシス製 スイッチなど D-Sub 9pin オス D-Sub 9pinオス D-Sub 9pinメス D-Sub 9pin メス 図 4 AT-MGTCBL01 を使った接続例 D-Sub 9pinメス アライドテレシス製 スイッチなど D-Sub 9pin オス RJ-45 コンソールポート RJ-45 AT-MGTCBL02 図 5 AT-MGTCBL02 を使った接続例6. 「InstallShield Wizard Complete」画面が表示され たら「Finish」ボタンを押し、ダイアログボックスを 閉じます。 7. 以上でインストールは終了です。Windows 7 ではド ライバーのインストール後、再起動の必要はありませ ん。 ・インストール後の確認
※ デバイスマネージャで「Allied Telesis VT-Kit Series USB to Serial Converter(COMx)」として認識され ているのを確認します（COMx［x は任意の数字］が 本製品に割り当てられた COM ポート番号になりま す）。
※ 本製品の COM ポート番号は、利用可能な番号に自 動 的 に 割 り 当 て ら れ ま す。 こ の COM ポ ー ト 番 号 は、「Allied Telesis VT-Kit Series USB to Serial Converter」のプロパティで、標準の通信ポートと同 じ手順で変更できます。 本製品が認識されない場合の解決方法につきましては、 README ファイルをご参照ください。
Windows Vista でのインストール
・ 「管理者（Administrator）」権限を有するユーザーで ログオンしてください。 ・ 付属の CD-ROM を使用しますので、ケーブルを接続す る前にご用意ください。 ・ Windows 7/2000/XP 用の USB ドライバーをインス トールしないよう注意してください。・ Vista 用のドライバーは 32bit 版と 64bit 版で同じ実 行ファイルを使用します。 ・ 画面イメージは 32bit 版のものです。64bit 版をご使 用の場合は、説明文にある _x86 の記述を _x64 に置 き換えて、作業を行ってください。 1. コンピューターの電源をオンにし、Windows Vista が起動した状態で、AT-MGTCBL03 USB A タイ ププラグをコンピューターの USB ポートに接続します。 2. 本製品は、Windows Vista によって自動的に検出され ます。「新しいハードウエアが見つかりました。」の ダイアログボックスが表示されますが、「キャンセル」 ボタンを押してダイアログボックスを閉じてください。 3. CD-ROM ドライブに本製品添付のドライバーディス クを挿入し、Windows Vista_32_64bit フォルダー内 の Driver_ATKK_for_Vista_v1.0.072.exe を クリックします。 ・ CD-ROM 以外からインストールする場合は、PC に Vista 用インストール実行ファイル（Driver_ATKK_for_Vista_ v1.0.072.exe）を保存しておく必要があります。 4. 「ユーザーアカウント制御」ダイアログボックスが表 示されますので「許可（A）」をクリックしてください。 ・ 「USB-Serial Controller D をオンラインで検索します か ?」と 表示された場合は「オンラインで検索しません （D）」を選択してください。
5. 「CentreCOM VT-Kit2 plus_Vista_x86 - InstallShield Wizard」 ダ イ ア ロ グ ボ ッ ク ス が 表 示 さ れ ま す。 「Next>」ボタンを押し、次へ進みます。
6. 「Ready to Install the Program」画面にて「Install」 ボタンを押します。「Setup Status」画面が表示され ドライバーファイルのコピーが行われます。
7. 「InstallShield Wizard Complete」画面が表示され たら「Finish」ボタンを押し、ダイアログボックスを 閉じます。 8. 以上で本製品のドライバーのインストールは完了で す。Windows Vista ではドライバーのインストール 後、再起動の必要はありません。 ・インストール後の確認
※ デバイスマネージャで「Allied Telesis VT-Kit Series USB to Serial Converter(COMx)」として認識され ているのを確認します（COMx［x は任意の数字］が 本製品に割り当てられた COM ポート番号になりま す）。
※ 本製品の COM ポート番号は、利用可能な番号に自 動 的 に 割 り 当 て ら れ ま す。 こ の COM ポ ー ト 番 号 は、「Allied Telesis VT-Kit Series USB to Serial Converter」のプロパティで、標準の通信ポートと同 じ手順で変更できます。
本製品が認識されない場合の解決方法につきましては、 README ファイルをご参照ください。
4
Windows XP でのインストール
・ 「コンピュータの管理者」権限を有するユーザーでログ オンしてください。 ・ 付属の CD-ROM を使用しますので、ケーブルを接続す る前にご用意ください。・ Windows 7/Vista 用の USB ドライバーをインストール しないよう注意してください。 1. コンピューターの電源をオンにし、Windows XP が 起 動 し た 状 態 で、AT-MGTCBL03 の USB A タイププラグをコンピューターの USB ポートに 接続します。 本 製 品 は、Windows XP に よ っ て 自 動 的 に 検 出 さ れ、「USB Device」 と 表 示 さ れ ま す。 「コンピュータの管理者」権限のユーザー以外で ログオンしている場合、「コンピュータの管理者 （Administrators グループ）」のユーザー名、パス ワードの入力を 要求されます。この場合は、「キャ ンセル」ボタンをクリックし、その後のダイアログ で「OK」ボタンをクリックした後、「スタート」メ ニューから、「終了オプション（U）」を選択し、「コ ンピュータの電源を切る」画面で「再起動（R）」を クリックしコンピューターを再起動させた後、「コ ンピュータの管理者」権限を有するユーザーでログ オンし直してください。 2. 続いて、「新しいハードウェアの検出ウィザード」ダ イアログボックスが表示されます。ここでは「キャン セル」ボタンを押し、ウイザードを閉じます。 3. CD-ROM ドライブに本製品添付のドライバーディ スクを挿入し、Windows 2K_XP フォルダー内の Driver_ATKK_for_XP2K_v1.0.072.exe を クリックします。 ・ CD-ROM 以外からインストールする場合は、PC に XP/2K 用インストール実行ファイル（Driver_ATKK_ for_XP2K_v1.0.072.exe）を保存しておく必要があ ります。
4. 「CentreCOM VT-Kit2 plus_XP2K - InstallShield Wizard」 ダ イ ア ロ グ ボ ッ ク ス が 表 示 さ れ ま す。 「Next>」ボタンを押し、次へ進みます。
5. 「Ready to Install the Program」画面にて「Install」 ボタンを押します。「Setup Status」画面が表示され、 ドライバーファイルのコピーが行われます。 6. 「ソフトウェアのインストール」のダイアログボック スが表示されますが、「続行 (C)」をクリックします。 7. 「ハードウェアの ｣ インストール」のダイアログボッ クスが表示されますが、「続行 (C)」をクリックします。
8. 「InstallShield Wizard Complete」画面が表示され たら「Finish」ボタンを押し、ダイアログボックスを 閉じます。 9. 以上で本製品のドライバーのインストールは完了で す。Windows XP ではドライバーのインストール後、 再起動の必要はありません。 ・インストール後の確認
※ デバイスマネージャで「Allied Telesis VT-Kit Series USB to Serial Converter(COMx)」として認識され ているのを確認します（COMx［x は任意の数字］が 本製品に割り当てられた COM ポート番号になりま す）。
※ 本製品の COM ポート番号は、利用可能な番号に自 動 的 に 割 り 当 て ら れ ま す。 こ の COM ポ ー ト 番 号 は、「Allied Telesis VT-Kit Series USB to Serial Converter」のプロパティで、標準の通信ポートと同 じ手順で、変更できます。
本製品が認識されない場合の解決方法につきましては、 README ファイルをご参照ください。
Windows 2000 でのインストール
・ 「Administrator」権限を有するユーザーでログオンし てください。
・ 付属の CD-ROM を使用しますので、ケーブルを接続す る前にご用意ください。
・ Windows 7/Vista 用の USB ドライバーをインストール しないよう注意してください。
1. コンピューターの電源をオンにし、Windows 2000 が 起 動 し た 状 態 で、AT-MGTCBL03 の USB
A タイププラグを、コンピューターの USB ポートに
接続します。
2. Windows 2000 はプラグ・アンド・プレイ（Plug & Play）機能により、本製品を自動的に検出し、「新し いハードウェアの検出ウィザード」ダイアログボック スが表示されます。ここでは「キャンセル」ボタンを 押し、ウイザードを閉じます。 3. CD-ROM ドライブに本製品添付のドライバーディ スクを挿入し、Windows 2K_XP フォルダー内の Driver_ATKK_for_XP2K_v1.0.072.exe を クリックします。 ・ CD-ROM 以外からインストールする場合は、PC に XP/2K 用インストール実行ファイル（Driver_ATKK_ for_XP2K_v1.0.072.exe）を保存しておく必要があ ります。
4. 「CentreCOM VT-Kit2 plus_XP2K - InstallShield Wizard」 ダ イ ア ロ グ ボ ッ ク ス が 表 示 さ れ ま す。 「Next>」ボタンを押し、次へ進みます。
5. 「Ready to Install the Program」画面にて「Install」 ボタンを押します。「Setup Status」画面が表示され、 ドライバーファイルのコピーが行われます。
6. 「InstallShield Wizard Complete」画面が表示され たら「Finish」ボタンを押し、ダイアログボックスを 閉じます。 7. 以上で本製品のドライバーのインストールは完了で す。Windows 2000 ではドライバーのインストール 後、再起動の必要はありません。 ・インストール後の確認
※ デバイスマネージャで「Allied Telesis VT-Kit Series USB to Serial Converter(COMx)」として認識され ているのを確認します（COMx［x は任意の数字］が 本製品に割り当てられた COM ポート番号になりま す）。
※ 本製品の COM ポート番号は、利用可能な番号に自 動 的 に 割 り 当 て ら れ ま す。 こ の COM ポ ー ト 番 号 は「Allied Telesis VT-Kit Series USB to Serial Converter」のプロパティで、標準の通信ポートと同 じ手順で変更できます。 本製品が認識されない場合の解決方法につきましては、 README ファイルをご参照ください。
7
Tera Term（Pro）をご利用の方へ
Tera Term（Pro）を通信ソフトウェアとしてお使いの場合、 初期設定では、シリアルポート番号は下記のように COM4 まで選択できるようになっています。 本 製 品 が 自 動 的 に 割 り 当 て た シ リ ア ル ポ ー ト 番 号 が COM5 以 降 だ っ た 場 合 は、 お 使 い に な る 前 に、 下 記 の 手順で COM ポート番号の選択肢を増やしてからお使い ください。 1. Tera Term（Pro）が起動している場合は終了させます。 2. Tera Term（Pro）がインストールされているフォルダー の中にある TERATERM.INI ファイルを、メモ帳等の エディターで開きます。 MaxComPort の値「4」を「5」から「16」 までの任 意の数字に変更してファイルを上書き保存します。 ここでは「8」 を入力します。 3. Tera Term（Pro）を起動し、シリアルポートの選択で、 COM8 が選択可能になることを確認します。 割り当てられたポート番号を変更する方法につきまして は、README ファイルをご参照ください。6
8
USB ドライバーのアンインストール
ご使用のコンピューターの OS により、アンインストール 方法が異なります。各対応 OS の説明にお進みください。 ・Windows 7 6 ページ ・Windows Vista 6 ページ ・Windows XP/2000 7 ページWindows 7 でのアンインストール
・ 「管理者（Administrator）」権限を有するユーザーで ログオンしてください。 ・ 画面イメージは特に指定がない限り 32bit 版のもので す。64bit 版をご使用の場合は、説明文にある 32bit の記述を 64bit に置き換えて、作業を行ってください。 1. AT-MGTCBL03 の USB A タイププラグを、コン ピューターの USB ポートに差し込んだ状態であるこ とを確認してください。 2. CD-ROM ドライブに本製品添付のドライバーディス クを挿入し、32bit 版 は Windows 7_32bit フォル ダー内の Driver_ATKK_for_7_v1.0.075.exe を、64bit 版は Windows 7_64bit フォル ダー 内 のDriver_ATKK_for_7_64bit_v1.0.075.exe を クリックします。 ・ CD-ROM 以外からアンインストールする場合は、PC に Windows 7 用インストール実行ファイル（Driver_ ATKK_for_7_v1.0.075.exe ま た は Driver_ATKK_ for_7_64bit_v1.0.075.exe）を保存しておく必要があ ります。 3. 「ユーザアカウント制御」のダイアログボックスが表示 されますので「はい (Y)」をクリックしてください。 4. 「CentreCOM VT-Kit2_plus_Windows7_32bit - InstallShield Wizard」ダイアログボックスが表示さ れます。「Remove」を選択して、「Next>」ボタン を押し、次へ進みます。
5. 「Do you want to completely remove the selected application and all of its features?」とメッセ ジーが表示されますので「はい」ボタンを押します。 「Setup Status」画面が表示されドライバーファイル のアンインストールが行われます。
6. 32bit 版では「All devices using this driver will be removed. Do you wish to continue?」とメッセージ が表示されますので「はい」ボタンを押します。
64bit 版では「このドライバを使用しているすべての デバイスが削除されます。続行しますか ?」とメッセー ジが表示されますので「はい」ボタンを押します。
7. 「Uninstall Complete」画面が表示されたら「Yes, I want to restart my computer now.」を選択し 「Finish」 ボ タ ン を 押 し、 コ ン ピ ュ ー タ を 再 起 動 さ せ ま す。 こ の と き、 コ ン ピ ュ ー タ ー か ら AT-MGTCBL03 の USB A タイププラグを抜いてくだ さい。 8. 以上で本製品のドライバーのアンインストールは完了 です。 ・アンインストールをデバイスマネージャから実行する と正しくアンインストールされません。ドライバーを アンインストールする場合も Driver_ATKK_for_7_ v1.0.075.exe（32bit） ま た は Driver_ATKK_ for_7_64bit_v1.0.075.exe（64bit）を利用します。 ・ Driver_ATKK_for_7_v1.0.075.exe（32bit）または Driver_ATKK_for_7_64bit_v1.0.075.exe（64bit） を利用してドライバーのアンインストール途中、特定の 画面でキャンセルすると正しくドライバーが削除されま せん。途中でキャンセルせず最後まで実行してください。 アンインストールを途中でキャンセルしてしまい、本製 品が正常に動作しなくなった場合は、下記の手順で回避 します。 1 アンインストール ① Driver_ATKK_for_7_v1.0.075.exe（32bit）または Driver_ATKK_for_7_64bit_v1.0.075.exe（64bit） を実行します。 ② 初期インストール時と同じインストールウイザードが 起動しますが、“Modify/Repair/Remove”の選択画 面が表示されずドライバーのアンインストールが行え ませんので、最後まで進めて終了します。 ③ 再度Driver_ATKK_for_7_v1.0.075.exe（32bit）また は Driver_ATKK_for_7_64bit_v1.0.075.exe（64bit） を実行します。 ④“Modify/Repair/Remove”の選択画面が表示されます ので、"Remove" を選択し、アンインストールを行います。 2 インストール ⑤ Driver_ATKK_for_7_v1.0.075.exe（32bit）または Driver_ATKK_for_7_64bit_v1.0.075.exe（64bit） を実行します。 ⑥ 初期インストール時と同じインストールウイザードが起 動するのでそれにしたがってインストールを行います。
Windows Vista でのアンインストール
・ 「管理者（Administrator）」権限を有するユーザーで ログオンしてください。 ・ 画面イメージは 32bit 版のものです。64bit 版をご使 用の場合は、説明文にある _x86 の記述を _x64 に置 き換えて、作業を行ってください。 1. AT-MGTCBL03 の USB A タイププラグを、コン ピューターの USB ポートに差し込んだ状態であるこ とを確認してください。 2. CD-ROM ドライブに本製品添付のドライバーディス クを挿入し、Windows Vista_32_64bit フォルダー内 の Driver_ATKK_for_Vista_v1.0.072.exe を クリックします。 ・ CD-ROM 以外からアンインストールする場合は、PC に Vista 用インストール実行ファイル（Driver_ATKK_for_ Vista_v1.0.072.exe）を保存しておく必要があります。 3. 「ユーザアカウント制御」のダイアログボックスが表 示されますので「はい (Y)」をクリックしてください。 ・ 「USB-Serial Controller D をオンラインで検索します か ?」と 表示された場合は「オンラインで検索しません （D）」を選択してください。 4. 「C e n t r e C O M V T - K i t2 p l u s _ V i s t a _ x86 - InstallShield Wizard」ダイアログボックスが表示さ れます。「Remove」を選択して、「Next>」ボタン を押し、次へ進みます。5. 「Do you want to completely remove the selected application and all of its features?」とメッセ ジーが表示されますので「はい」ボタンを押します。 「Setup Status」画面が表示されドライバーファイル のアンインストールが行われます。
6. 「All devices using this driver will be removed. Do you wish to continue?」（64bit 版は「このドライ バが使用しているすべてのデバイスが削除されます。 続行しますか ?」）とメッセージが表示されますので 「はい」ボタンを押します。
7. 「Uninstall Complete」画面が表示されたら「Yes, I want to restart my computer now.」を選択し 「Finish」 ボ タ ン を 押 し、 コ ン ピ ュ ー タ を 再 起 動 さ せ ま す。 こ の と き、 コ ン ピ ュ ー タ ー か ら AT-MGTCBL03 の USB A タイププラグを抜いてくだ さい。 8. 以上で本製品のドライバーのアンインストールは完了 です。 ・アンインストールをデバイスマネージャから実行する と正しくアンインストールされません。ドライバーを アンインストールする場合もDriver_ATKK_for_ Vista_v1.0.072.exe を利用します。
Windows XP/2000 でのアンインストール
・ 「管理者（Administrator）」権限を有するユーザーで ログオンしてください。 1. AT-MGTCBL03 の USB A タイププラグを、コン ピューターの USB ポートに差し込んだ状態であるこ とを確認してください。 2. CD-ROM ドライブに本製品添付のドライバーディ スクを挿入し、Windows 2K_XP フォルダー内の Driver_ATKK_for_XP2K_v1.0.072.exe をク リックします。 ・ CD-ROM 以 外 か ら ア ン イ ン ス ト ー ル す る 場 合 は、 PC に XP/2K 用インストール実行ファイル（Driver_ ATKK_for_XP2K_v1.0.072.exe）を保存しておく必 要があります。3. 「CentreCOM VT-Kit2 plus_XP2K - InstallShield Wizard」 ダ イ ア ロ グ ボ ッ ク ス が 表 示 さ れ ま す。 「Remove」を選択して、「Next>」ボタンを押し、 次へ進みます。
・ 以降の画面イメージは Windows XP のものです。
4. 「Do you want to completely remove the selected application and all of its features?」とメッセ ジーが表示されますので「はい」ボタンを押します。 「Setup Status」画面が表示されドライバーファイル のアンインストールが行われます。
5. 「All devices using this driver will be removed. Do you wish to continue?」とメッセージが表示されま すので「はい」ボタンを押します。
6. 「Uninstall Complete」画面が表示されたら「Yes, I want to restart my computer now.」を選択し 「Finish」 ボ タ ン を 押 し、 コ ン ピ ュ ー タ を 再 起 動 さ せ ま す。 こ の と き、 コ ン ピ ュ ー タ ー か ら AT-MGTCBL03 の USB A タイププラグを抜いてくだ さい。 7. 以上で本製品のドライバーのアンインストールは完了 です。 ・アンインストールをデバイスマネージャから実行する と正しくアンインストールされません。ドライバーを アンインストールする場合もDriver_ATKK_for_ XP2K_v1.0.072.exe を利用します。
8
9
動作環境
●対応機種USB ポートを 1 つ以上装備した、IBM PC/AT 搭載機、 NEC PC98-NX シリーズ
●対応 OS（日本語版）
Windows 2000 Professional / Server Windows XP Home Edition / Professional Windows Vista (32/64bit)
Ultimate / Home Premium / Home Basic / Business / Enterprise
Windows 7 (32/64bit)
Starter / Home Basic / Home Premium / Professional / Enterprise / Ultimate
● CD-ROM ドライブ ドライバーインストール時に必要 お使いの OS で、USB コントローラーが正常に動作し ていることをご確認ください。詳細は、CD-ROM 内の README ファイルをご覧ください。
10
製品仕様
・ 110bpsの速度は、VT-Kit2 plus全ドライバーで未サポー トです。 ● AT-MGTCBL01 コネクターD-sub 9pin オス / D-sub 9pin メス ケーブル長
1.8m
D-sub 9pin オス D-sub 9pin メス
● AT-MGTCBL02 コネクター D-sub 9pin メス / RJ-45 ケーブル長 1.8m D-sub 9pin メス RJ-45 ● AT-MGTCBL03 コネクター
D-sub 9pin オス / USB A タイプ オス ケーブル長 35cm 通信速度 最大 230kbps ※コンピューターの仕様に依存 最大消費電力 250mW 電 源 バスパワー USB 仕様 Version 1.1 環境条件 動作時温度 0 〜 40℃ 動作時湿度 80% 以下（結露なきこと） 保管時温度 -20 〜 60℃ 保管時湿度 95% 以下（結露なきこと）
