お買い上げいただき、まことにありがとうございました。 この取扱説明書をよくお読みのうえ、正しくお使いください。 ご使用の前に、「安全にお使いいただくために」を必ず お読みください。 お買い上げいただき、まことにありがとうございました。 この取扱説明書をよくお読みのうえ、正しくお使いください。 ご使用の前に、「安全にお使いいただくために」を必ず お読みください。 この取扱説明書および別冊の「取扱説明書 追補版（仕様）」 「使いかたガイド」は、保証書とともに、いつでも見ること ができる所に必ず保管してください。 太 陽 電 池 モ ジ ュ ー ル パワーコンディショナ カラー電力モニタ ＪＨ︲ＲＷＬ₃

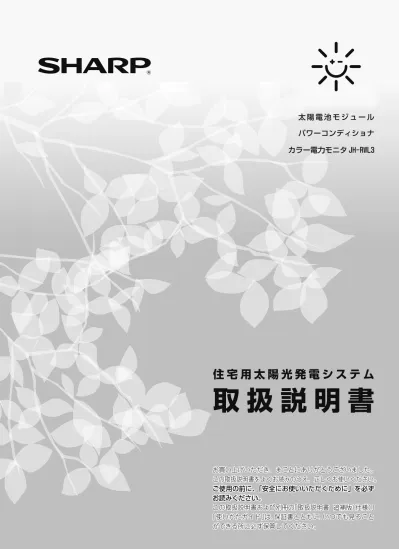

住 宅 用 太 陽 光 発 電 シ ス テ ム
取 扱 説 明 書
もくじ
はじめに
安全にお使いいただくために...4 太陽電池モジュール、パワーコンディショナ、. カラー電力モニタの取扱いについて...4 製品と取扱説明書について...8 登録商標、商標...10 特長...11各部の名前とはたらき
各部の名前...14 カラー電力モニタ... 14 製品構成と各部の名前...16 パワーコンディショナ... 16太陽光発電システムを使う
カラー電力モニタの使いかた...18 トップ画面の見かた / 操作のしかた... 18 運転モードについて... 21 おしらせの内容を見る...22 発電量ベスト５... 22 発電開始記念日... 23 モニタリングセンターからのおしらせ... 23発電の実績を見る
今日の実績をみる...26 履歴の種類...27 履歴を見る...28 発電量／消費量の履歴を見る... 28 売電量／買電量の履歴を見る... 31 電気料金換算値を見る... 33 省エネナビの履歴を見る... 34 環境貢献度の履歴を見る... 35 発電開始からの履歴を見る... 36各種の設定をする
日時の設定を修正するときは...38 ディスプレイの明るさと点灯時間を設定する...39 発電開始日を変更する...40 料金換算を設定する...41 画面設定を設定する...42 現在の設定を見る...45 省エネ目標を設定する...46 タッチパネルの設定をする...47 お知らせアイコン が表示されたら？ 目標を立てて 省エネしたい！ 節約できた 電気代を知りたい！もくじ 索 引 各部の名前とはたらき このようなときは システムを使う 設定する 発電実績 はじめに モ ニ タ リ ン グ サ ー ビ ス ｅ ｂ Ｗ
もくじ
Web モニタリングサービスを使う
Web モニタリングサービスを使う...50 Web モニタリングサービスとは... 50 ご利用前の確認... 51 通信回線に接続する... 52 通信に必要な設定をする... 53 通信テストを行う... 58 会員登録完了のおしらせが届いたら... 59 会員登録の状態を確認する... 60 最新データをモニタリングセンターに送信する... 61 通信ができないときは...62 通信ができないときは... 62 無線 LAN 接続ができないときは... 64 パソコンでできること...66 テレビ（「AQUOS.jp」対応テレビ）でできること...68 携帯電話でできること...70 IP アドレスを入力して宅内モニタを見る...71 パソコンおよび「AQUOS.jp」対応テレビで見る... 71 LAN ケーブルで直結して見るには... 72 スライドショーを見る... 73このようなときは
お手入れのしかた...76 点検について...76 運転を停止 / 開始する...77 パワーコンディショナを再起動する...78 停電したときは...78 停電時に電気を使うには（自立運転）...79 自立運転モードについて... 79 運転モードを切り替える... 80 故障かな？と思ったら...81 「電圧」アイコンが表示されたら... 81 「温度」アイコンが表示されたら... 82 「おしらせします」と表示されたら... 82 エラーメッセージ一覧... 86 エラーコード一覧... 87 保証とアフターサービス...91 お問い合わせは...92 索引...93.
停電時に電気を 使いたい！ こんな表示は 故障かな？ 便利に使える サービスが知りたい！はじめに 索 引 各部の名前とはたらき このようなときは システムを使う 設定する 発電実績 もくじ モ ニ タ リ ン グ サ ー ビ ス ｅ ｂ Ｗ
はじめに 索 引 各部の名前とはたらき このようなときは システムを使う 設定する 発電実績 もくじ モ ニ タ リ ン グ サ ー ビ ス ｅ ｂ Ｗ この取扱説明書および商品には、安全にお使いいただくためにいろいろな表示をしています。その表示 を無視して誤った取り扱いをすることによって生じる内容を、次のように区分しています。 内容をよく理解してから本文をお読みになり、記載事項をお守りください。
警告
人が死亡または重傷を負うおそれがある内容を示しています。
注意
人がけがをしたり財産に損害を受けるおそれがある内容を示していま
す。
図記号の意味
警告
異常状態のまま放置しない。 以下の場合には、ただちにパワーコンディショナの運転を緊急停止（ 77 ページ）して、お買い上 げの販売店にご連絡ください。 なお、停止した後、パワーコンディショナ、太陽電池モジュールにはさわらないでください。感電・ けがの恐れがあります。 自立運転用コンセントに以下の製品をつながない。 自立運転時の発電量は天候により変動します。パワーコンディショナの発電量が自立運転用コン セントにつないだ電気機器の消費量より小さい時は運転を停止しますので、途中で電源が切れる と、生命や財産に損害を受ける恐れがある以下の機器はご使用にならないでください。 ●すべての医療機器、灯油やガスを用いた暖房機器 ●パソコン、ワープロ等の情報機器およびその周辺機器、炊飯器、電子レンジ等の調理器具 ●その他、電源が切れると生命や財産に損害を受ける恐れのある機器 自立運転出力を商用電力線につながない。 自立運転用コンセントと家庭内の普通のコンセントを延長ケーブルなどで接続しない。予期せぬ 感電・発火・発煙の恐れがあります。 自立運転用コンセントには、自立運転時以外は電気機器を接続しない。 熱を発生する電気機器等のスイッチが ON の状態で接続されている場合、発火の恐れがあります。はじめに
安全にお使いいただくために
・・・・・
記号は、気をつける必要があることを表しています。
・・・・・・・
記号は、してはいけないことを表しています。
・・・・・・・・・
記号は、しなければならないことを表しています。
●パワーコンディショナから煙が出たり、 変な音やにおいがするなどした場合 ●太陽電池モジュールが飛来物 などで破損や落下した場合. 太陽電池モジュール、パワーコンディショナ、カラー電
力モニタの取扱いについて
はじめに 索 引 各部の名前とはたらき このようなときは システムを使う 設定する 発電実績 もくじ モ ニ タ リ ン グ サ ー ビ ス ｅ ｂ Ｗ
はじめに 索 引 各部の名前とはたらき このようなときは システムを使う 設定する 発電実績 もくじ モ ニ タ リ ン グ サ ー ビ ス ｅ ｂ Ｗ
警告
積雪、浸水のおそれのある場所には設置しない。 万一、浸水した場合はただちにパワーコンディショナの専用ブレーカーを切り、お買い上げ の販売店にご連絡ください。 発火・感電・けがの恐れがあります。 雷が鳴り出したらパワーコンディショナ、 ケーブルに触れない。 感電の恐れがあります。 パワーコンディショナ付近に湯気、水蒸気、冷 気、油煙、腐食性ガスを出す機器を置かない。 絶縁が悪くなり、発火・感電の恐れがあります。 太陽電池モジュール、パワーコンディショ ナ付近で薬剤散布をしない。 絶縁が悪くなり、発火・感電の恐れがあります。安全にお使いいただくために
パワーコンディショナは、住宅用太陽光発 電用以外には使用しない。 安全が保証できなくなり危険です。 太陽電池モジュール、パワーコンディショ ナに接続されているアース線は外さない。 発火・感電・けがの恐れがあります。 パワーコンディショナの正面・底面のパネルを開けない。 パワーコンディショナ、カラー電力モニタ、売買センサー、ケーブルの分解、改造、加工や、 ご自身での修理をしない。 感電・けがの恐れがあります。 太陽電池モジュールの設置後、設置屋根の軒下に、落雪によって被害を受けるものを置かない。 太陽電池モジュールの表面は、滑らかなガラスで覆われており、一般の屋根材（瓦等）と比 較すると積もった雪が滑り落ちやすい状態になっています。このため、気象条件によっては 屋根の上から勢いよく落雪したり、予想以上に遠くに落雪したりする場合があります。 物損の恐れがあります。また、けがの恐れがあるため通行時の落雪にご注意ください。注意
パ ワ ー コ ン デ ィ シ ョ ナ の 周 辺（ 上 下 20cm 以内、左右 15cm 以内）に物を置 かない。通気口をふさがない。 内部の放熱が不十分となり、発煙・発火の恐れ があります。また、点検時の作業のため、前面 70cm 以内に物を置かない。 ２０ｃｍ以上 ２０ｃｍ以上 ７０ｃｍ以上 （前面） １５ｃｍ以上 １５ｃｍ以上安全にお使いいただくために
パワーコンディショナに火気を近づけない。 石油ストーブ等に排気の風があたると、炎 が大きくなり危険です。 パワーコンディショナを薬品（シンナー等） や、ぬれた雑布で拭かない。 内部に水が入り、感電・漏電・焼損する恐れ があります。 シンナー パワーコンディショナを塗装しない。 日射によりケース内温度が異常に上昇し 故障の原因になります。 アンテナや木など太陽電池モジュールに影 がかかるような状態にしない。 発電量低下の原因になります。 パワーコンディショナの中に物を入れない。 故障の原因になります。 ラジオ、テレビなど、電波を利用する機器 はパワーコンディショナ、カラー電力モニ タから３ｍ以上離す。 機器への受信障害の原因になります。 ３ｍ以上 カラー電力モニタをアルコール、ベンジン、 シンナーなどの溶剤で拭かない。 カラー電力モニタ付近で、エアゾール製品 （消臭剤、ヘアスプレーなど）を使用しない。 変色・変形・変質や故障の原因になります。 アルコール パワーコンディショナ、カラー電力モニタ の上に乗ったり、ぶらさがったり、物を置 いたりしない。 落下・転倒・けがの恐れがあります。 パワーコンディショナ、カラー電力モニタ は、高温になる場所または、閉め切った狭 い場所で使用するような状態にしない。 発電量低下の可能性があるとともに、部品が 劣化して発煙・焼損する恐れがあります。 パワーコンディショナが運転中、または運 転停止後しばらくは、パワーコンディショ ナに触れない。 パワーコンディショナが高温になり、けがの 恐れがあります。 カラー電力モニタを、油のついた手、ぬれ た手で使用しない。 火災・感電の原因となります。 太陽電池モジュールのケーブルを引張ったり、 曲げたり等、ケーブルにダメージを与えない。 断線や漏電の恐れがあります。はじめに 索 引 各部の名前とはたらき このようなときは システムを使う 設定する 発電実績 もくじ モ ニ タ リ ン グ サ ー ビ ス ｅ ｂ Ｗ
安全にお使いいただくために
太陽電池モジュールのガラス面に乗らな い。雪かきをしない。 故障の原因になります。また、ガラスが割 れて、感電・漏電・けがの恐れがあります。 太陽電池モジュールに物を接触させない。 （布団をかけるなど） 発電量の低下や故障（発熱）の原因となります。 可燃物の場合には焼損の原因となります。注意
太陽電池モジュールのガラス面に物を投げ たり、落としたりしない。 ガラスが割れたり、故障の原因になります。 アマチュア無線機 アマチュア無線のアンテナをパワーコンディショナ の近くに設置すると、パワーコンディショナや配線 から漏れる電気的雑音がアマチュア無線に受信障害 を与える場合がありますのでご注意ください。 長く上手にご使用いただく為に、定期点検契約されることをおすすめします。お買い上げの販 売店にご相談ください。 台風シーズンの前後や、地震、強風の後は、架台などの固定ネジにゆるみや異常がないかサー ビス会社またはお買い上げの販売店にご相談ください。 エラーや誤操作によってパワーコンディショナが停止することがあります。定期的にカラー電 力モニタ表示を確認することをおすすめします。 無線 LAN を利用する場合、下記の条件では、電波が届かなくなったり、電波が途切れたり通信 速度が遅くなることがありますのでご注意ください。 ･ コンクリート、鉄筋、金属が使われている構造物での利用 ･ 障害物の近くへの設置 ･ 同じ周波数を利用する無線通信機器との干渉がある場合 ･ 電子レンジなどの機器からの磁場、静電気、電波障害が発生するところでの利用注意
パワーコンディショナのお手入れの際は、 パワーコンディショナの運転を停止する。 感電の恐れがあります。またパワーコン ディショナの運転停止後しばらくは、パ ワーコンディショナが高温になり、けがの 恐れがあります。 次の場所では無線 LAN を利用しないでく ださい。 ・.医療機関（病院など）の中 ・.医療用電気機器の近く ・.高精度な制御や微弱な信号を取り扱う電 子機器（火災報知器など）の近く 電子機器が誤作動するなどの悪影響を及 ぼす原因となります。 ご注意いただきたい電子機器の例 補聴器、植込み型心臓ペースメーカーおよ び植え込み型除細動器、その他の医療用 電気機器、火災報知機、自動ドア、その 他の自動制御機器など。植込み型心臓ペー スメーカーおよび植え込み型除細動器、そ の他の医療用電気機器をご使用される方 は、当該の各医療用電気機器メーカもしく は販売業者に電波による影響についてご 確認ください。 ディスプレイを破損し、液晶が漏れた場合 には、顔や手などの皮膚につけない 失明や皮膚に傷害を起こす原因となります。 液晶が目や口に入った場合には、すぐにき れいな水で洗い流し、直ちに医師の診断を 受けてください。 また、皮膚や衣類に付着した場合は、すぐ にアルコールなどで拭き取り、石鹸で水洗 いしてください。 爪先でタッチパネル操作をしない 爪が割れたり、突き指などけがの原因とな ることがあります。 起動中や動作中に、手や導電性異物（金属など） をディスプレイに接触させたままにしない。 タッチパネルの誤作動の原因となります。 タッチパネルの表面を強く押したり、爪やボール ペン、ピンなど先のとがったもので操作しない。 タッチパネルが破損する原因となります。はじめに 索 引 各部の名前とはたらき このようなときは システムを使う 設定する 発電実績 もくじ モ ニ タ リ ン グ サ ー ビ ス ｅ ｂ Ｗ
はじめに 索 引 各部の名前とはたらき このようなときは システムを使う 設定する 発電実績 もくじ モ ニ タ リ ン グ サ ー ビ ス ｅ ｂ Ｗ ・ この製品は厳重な品質管理と検査を経て出荷しておりますが、万一故障または不具合がありましたら、お買い上げの 販売店またはもよりの修理相談センターまで、ご連絡ください。 ・ お客様もしくは第三者がこの製品の使用を誤ったことにより生じた故障、不具合、またはそれらに基づく損害につい ては、法令上の責任が認められる場合を除き、当社は一切その責任を負いませんので、あらかじめご了承ください。 ・ カラー電力モニタのディスプレイは抵抗膜方式のタッチパネルを採用しているため、ディスプレイを同時に 2 箇所 以上タッチすると正しく動作しない場合があります。あらかじめご了承ください。 ・ カラー電力モニタのディスプレイは非常に精密度の高い技術で作られておりますが、画面の一部に点灯しない画素や 常時点灯する画素が存在する場合があります。また見る角度によっては、色のムラや明るさのムラが生じる場合があ りますが、いずれも故障ではありませんので、あらかじめご了承ください。 付属品（取扱説明書など） 取扱説明書×１※、取扱説明書 追補版 （仕様）×１※、使いかたガイド×１※、 カラー電力モニタ保証書×１、電波干渉に関するご注意×１、太陽光発電システム保証書×１ ※ この製品は、日本国内向けであり、日本語以外の取扱説明書はございません。
This model is designed exclusively for Japan, with manuals in Japanese only.
この製品では、シャープ株式会社が液晶画面で見やすく、読みやすくなるよう設計した LC フォント が搭載されています。ただし、一部 LC フォントでないものも使用しています。 ・ この取扱説明書に記載されているイラストや画面例は説明用のものであり、実物とは異なることがあります。
■.電波法に基づく適合証明について
・ カラー電力モニタは、電波法に基づく小電力データ通信システムの無線局の無線設備として、技術基準適合 証明を受けています。従って、使用するときに無線局の免許は必要ありません。また、日本国内のみ使用で きます。 ・ 技術基準適合証明を受けていますので、分解／改造をすると法律で罰せられることがあります。 ・ カラー電力モニタが使用する周波数帯は、2.4GHz 帯です。 ・ カラー電力モニタには、本体にも使用する周波数帯が記載されています。ラベルの見かたは次のとおり です。無線 LAN
① ② ③ ④ ①「2.4」 ：使用する周波数帯域を表します。（2.4GHz 帯） ②「DS/OF」 ：変調方式を表します。（OFDM 方式 /DS-SS 方式） ③「4」 ：想定される与干渉距離（約 40m） ④「 ① ② ③ ④ 」 ：2.4GHz 帯の全帯域を使用し、かつ移動体識別装置の帯域を回避可能である ことを表します。■.電波干渉に関するご注意
2.4GHz 機器使用上の注意事項 2.4GHz 使用周波数帯では、電子レンジ等の産業・科学・医療用機器のほか、他の同種無線局、工場の 製造ライン等で使用される免許を要する移動体識別用構内無線局、アマチュア無線局、免許を要しない 特定の小電力無線局、等（以下「他の無線局」と略す）が運用されています。 1. この機器を使用する前に、近くに「他の無線局」が運用されていないことを確認してください。 2. 万一、この機器と「他の無線局」との間に電波干渉が発生した場合には、速やかにご使用中のルーター より使用チャンネルを変更するか、この機器の使用場所を変えるか、または機器の運用を停止してくだ さい。 3. その他、何かお困りのことが起きたときは、お買い上げの販売店にご連絡ください。製品と取扱説明書について
はじめに 索 引 各部の名前とはたらき このようなときは システムを使う 設定する 発電実績 もくじ モ ニ タ リ ン グ サ ー ビ ス ｅ ｂ Ｗ
はじめに 索 引 各部の名前とはたらき このようなときは システムを使う 設定する 発電実績 もくじ モ ニ タ リ ン グ サ ー ビ ス ｅ ｂ Ｗ
■.電波障害に関するご注意
カラー電力モニタは、クラス B 情報技術装置です。この装置は、家庭環境で使用することを目的としてい ますが、この装置がラジオやテレビに近接して使用されると、受信障害を引き起こすことがあります。取 扱説明書に従って、正しい取り扱いをしてください。 正しい取り扱いをしても、電波の状況によりラジオ、テレビの受信に影響を及ぼすことがあります。 そのようなときには、次の点にご注意ください。 ・ ラジオ、テレビをカラー電力モニタから十分に離してください。 ・ ラジオ、テレビを別のコンセントに接続してください。 ・ 使用されるケーブルは指定のものを使用してください。製品と取扱説明書について
10
11
はじめに 索 引 各部の名前とはたらき このようなときは システムを使う 設定する 発電実績 もくじ モ ニ タ リ ン グ サ ー ビ ス ｅ ｂ Ｗ登録商標、商標
・ LC フォント /LCFONT 及び LC ロゴマークはシャープ株式会社の登録商標です。 ・ AOSS は株式会社バッファローの商標です。 ・ らくらく無線スタートは、NEC アクセステクニカ株式会社の登録商標です。 ・ Wi-Fi Protected Setup （WPS) は Wi-Fi Alliance の商標または登録商標です。・ JpGraph は Aditus Consulting 社の登録商標です。日本では、アシアル株会社のもとに販売しています。 ・ その他記載されている会社名、製品名は、各社の登録商標または商標です。
10
11
はじめに 索 引 各部の名前とはたらき このようなときは システムを使う 設定する 発電実績 もくじ モ ニ タ リ ン グ サ ー ビ ス ｅ ｂ Ｗ11
はじめに 索 引 各部の名前とはたらき このようなときは システムを使う 設定する 発電実績 もくじ モ ニ タ リ ン グ サ ー ビ ス ｅ ｂ Ｗ特長
パワーコンディショナ 太陽電池モジュールが発電した 電力（直流）を、ご家庭で使え る電力（交流）に変換します。 また、発電システム全体の運転 を管理します。 売買センサー リモコンに表示する売電量／買 電量を計量します。 電力量計 売電用と買電用の２種類があり、電力会社に売った余剰電力と、電力会 社から買った電力を計量します。 太陽電池モジュール 太陽光を受けて発電します。 カラー電力モニタ 表示ディスプレイを兼ねた操作 パネルです。 屋内分電盤 発電した電力をご家庭の各コ ンセントに分配します。 ※イラストは設置の一例です。 メモ ●.電力量計は有効期限があり、定期的に交換が必要です。お住まいの地域によっては売電電力量計の交換費 用がお客様負担の場合があります。交換に関しては、電気工事店または電力会社にお問い合わせください。 電力量計と売買センサーの計量値は、製品ごとに計測精度が違うため、表示が異なる場合があります。 ●.モジュール、パワーコンディショナ、カラー電力モニタ、ケーブル等機器を同じ製品でシステム構成し た場合でも、設置条件、各機器の個体差により若干発電量がばらつきます。そのため総発電量にも若干 の差が出ることをあらかじめご了承ください。 ●.太陽電池モジュールが薄膜太陽電池モジュールのとき、出荷直後は最大出力が公称値より 20%程度大き くなります。約１ヶ月ほどで公称値へ収束します。 ●.当社電力見える化システムに接続できます。 この製品は、住宅の屋根などに設置した太陽電池で発電を行い、暮らしに必要な電気を供給する住宅用 太陽光発電システムです。太陽光発電には以下の特長があります。CO
2排出を抑えて環境に貢献
太陽光発電は、発電時に CO2（二酸化炭素）を排出しません。 この製品で発電した電力を使うことで、電力会社から買う電力を減らし、CO2の排出を抑えることができます。光熱費を抑えて経済的
電力会社から買う電力を減らし、発電した電力が余ったときは電力会社に売ることで、月々の光熱費を抑 えることができます。電力を売る「売電」および電力を買う「買電」については、 20 ページをご覧ください。1
特長
また、この製品には、太陽光発電をより便利に、より楽しく活用するためのさまざまな機能があります。見やすいカラー液晶タッチパネルモニタを搭載（
18 ～ 19 ページ）
大型（7 インチ）のタッチパネルモニタを搭載しており、さまざまな情報を快適な操作で楽しむこと ができます。 ホーム 今日の 実績 JH-RWL3 運転切換電気代がひと目で分かる、電気料金換算機能（
33，41 ページ）
ご家庭で消費した電力量や、電力会社に売却した電力量などを、電気料金に換算して簡単に確認できます。 ※ 金額は目安です。設定された電気料金換算値（ 41 ページ）で計算するため、実際の電気料金とは 異なります。しっかり省エネをお手伝い、省エネナビ機能（
34，46 ページ）
設定された目標消費量に対して、どれだけ省エネできているか、または使いすぎているかをご案内。 毎月の省エネをしっかりサポートします。Web モニタリングサービス（
50 ～ 74 ページ）
ご家庭とモニタリングセンターの間で自動通信を行い、定期的なシステムチェックや、ネットワーク を利用したサービスが受けられる「Web モニタリングサービス」をご提供しています。 サービスをご利用いただくと、パソコンや「AQUOS.jp」対応テレビの画面で詳細な履歴を見る、携 帯電話で外出先から発電量をチェックする、お好きな画像をリモコンの待ち受け画像にするなど、こ の製品の楽しみかたが広がります。万一の故障などにも、すばやい対応が受けられます。 ご利用には、別途サービス加入のお申し込みが必要です。1
各部の名前とはたらき 索 引 このようなときは システムを使う 設定する 発電実績 もくじ はじめに モ ニ タ リ ン グ サ ー ビ ス ｅ ｂ Ｗ各部の名前とはたらき
各部の名前... 14
カラー電力モニタ... 14製品構成と各部の名前... 16
パワーコンディショナ... 161
各部の名前
運転切換ボタン（ 77 ～ 80 ページ） パワ―コンディショナの連系 / 自立運転設定 /. 運転 / 停止の操作を行います。.カラー電力モニタ
カラー電力モニタは、表示ディスプレイとパワーコンディショナのコントローラを兼ねています。発電履 歴の閲覧、各種の設定などのおもな操作は、カラー電力モニタで行います。◆.前 面.
ホーム 今日の 実績 JH-RWL3 運転切換 リセットボタン カラー電力モニタの再起動をします。 ディスプレイ（タッチパネル） 運転状態、発電状態などを表示するとともに、 画面をタッチすることで操作ができます。 今日の実績ボタン 今日の実績画面を表示します。 ホームボタン ソーラーのトップ画面に戻ります。 青色点灯 売電状態 橙色点灯 買電状態 橙色点滅 パワーコンディショナの点検 消灯 上記以外の状態 運転状態表示ランプ パワーコンディショナの運転状態を表示します。 青緑色点灯 連系運転中 青緑色点滅 連系手動停止中 / 準備中 赤色点灯 自立運転中 赤色点滅 自立手動停止中 / 準備中 / 点検中 消灯 自動停止中 パワーコンディショナは３台まで接続できる ため、ランプも３つあります。 左側から 1 台目、2 台目、3 台目のパワーコ ンディショナの状態を示しています。 表示パターンは各ランプ共通です。 ●カラー電力モニタは水のかからない所に取り付け、水をかけないでください。 また、油のついた手、ぬれた手で操作しないでください。防水タイプではありませんので、故障の原 因になります。お願い
各部の名前とはたらき 索 引 このようなときは システムを使う 設定する 発電実績 もくじ はじめに モ ニ タ リ ン グ サ ー ビ ス ｅ ｂ Ｗ
1
各部の名前
リセットボタン カラー電力モニタの再起動をします。 パワーコンディショナの再起動はしません。 エラーなどでパワーコンディショナの再起動 が必要なときは 78 ページをご覧ください。 LAN コネクタ Web モニタリングサービスをご利用になる ときに、LAN ケーブルを接続します. （ 52 ページ）。◆.背面.
配線用溝 パワーコンディショナとの通信ケーブルを通 す溝です。また、Web モニタリングサービス 用の LAN ケーブル（ 52 ページ）もここに 通します。◆.左側面.
運転切換ボタン. パワーコンディショナの運転状態（運転 / 停止）、運転モー ド（連系運転 / 自立運転）の切り替えを表示します。 [ 運転切換ボタンロック機能 ] このボタンを 5 秒以上長押しすると、画面に「運転切換 ボタンがロックされました」と 3 秒間表示され、運転切 換ボタンがロック状態になります。運転切換ボタンがロッ ク状態中、このボタンが押されると、「運転切換ボタンは ロックされています。解除するには 5 秒以上長押しして ください。」と 3 秒間表示されます。 このボタンを 5 秒以上長押しすると、「運転切換ボタン のロックが解除されました」と 3 秒間表示して、ロック が解除されます。運転切換ボタンがロック中でも、他の 操作は可能です。◆.右側面.
1
製品構成と各部の名前
.パワーコンディショナ
パワーコンディショナは、太陽電池モジュールで発電された直流電気を交流に変換し、太陽光発電システ ム全体の運転を管理します。下図は一例です。 警告・注意ラベル 定格銘板ラベル 売買センサー 自立運転用コン セント（市販品） 1500W.max 商用電源 （単相３線式） アース 太陽電池 モジュール から カラー電力モニタ 高温注意ラベル1
索 引 各部の名前とはたらき このようなときは システムを使う 設定する 発電実績 もくじ はじめに モ ニ タ リ ン グ サ ー ビ ス ｅ ｂ Ｗ太陽光発電システムを使う
カラー電力モニタの使いかた... 18
トップ画面の見かた / 操作のしかた... 18 運転モードについて... 21おしらせの内容を見る... 22
発電量ベスト５... 22 発電開始記念日... 23 モニタリングセンターからのおしらせ... 231
運転時に表示されるトップ画面の見かたと、おもな操作について説明します。.トップ画面の見かた / 操作のしかた
ソーラーのトップ画面には現在の発電電力、電力会社へ売っている余剰電力などが表示され、製品の状態 がひと目で確認できます。 [ 設定 ][ 履歴 ] のタブをタッチすることで、各種設定の変更、履歴の確認を行います。カラー電力モニタの使いかた
モニタリング通信アイコン Web モニタリングサービス（ 59 ページ）が利用 可能になると点灯します。 抑制状態アイコン パワーコンディショナの出力抑制状態を「電圧」、「温度」アイコンで表示します（ 81 ～ 82 ページ）。 タブ（ソーラー、設定、履歴） タブをタッチすると、選択された画面のトップ画面 へ移行します（ 27、38 ページ）。 運転状態 パワーコンディショナを１台のみ接続している場合、 そのパワーコンディショナの運転状態を表示します。 パワーコンディショナが複数台のときは非表示とな ります（ 21、44、77 ～ 82 ページ）。 外部発電 外部発電機を使用しているときに、その発電電力を 表示します。 外部発電機とは、この製品と合わせて使用できる燃 料電池やガス発電機などです。詳しくはお買い上げ の販売店にお問い合わせください。 メモ ●.売電力 / 買電力および消費電力の表示には、売買センサが必要です（ 11 ページ）。 ●この製品は計量法の対象製品ではありません。発電電力、消費電力、売電力／買電力などの各電力値は 目安であり、電力量計や電力会社からの請求書の値とは異なることがあります。 ●.現在日時の表示と実際の日時が異なるときは、正しい日時に設定してください（ 38 ページ）。 ●.「設定」からトータル表示（外部発電を含む）を選択すると、外部発電電力を発電電力に加えることが可 能です。その場合、外部発電電力は、トップ画面から表示が消えます（ 42 ～ 44 ページ）。 ●ディスプレイが消えているときは、ディスプレイに触れると、ソーラーのトップ画面を表示できます。索 引 各部の名前とはたらき このようなときは システムを使う 設定する 発電実績 もくじ はじめに モ ニ タ リ ン グ サ ー ビ ス ｅ ｂ Ｗ
1
■.電力と電力量
電力とは、ある瞬間の電流の力です。単位は「kW」です。 電力量とは、ある時間内の電力の合計値です。単位は「kWh」です。 例として、２kW の電力を３時間使い続けると、消費された電力量は６kWh になります。 （左から） 発電 現在発電している電力を表示します。 消費 現在ご家庭で消費している電力を表示します。 売買センサが「なし」の場合、非表示とな ります。 売電中 / 買電中 電力会社に売っている余剰電力、または電力 会社から買っている不足電力を表示します。 状態によって表示が変わり、電力を売ってい るときは「売電中」、電力を買っているときは 「買電中」となります。 （「売電と買電について」 20 ページ） 状態によって下記のように変わります。 電力を売っているとき 電力を買っているとき 売買電力が 0 のとき 売買センサが設けられていない場合、非表 示となります。 電波強度アイコン 電波強度は５段階で表示します。表示は目 安です。無線の設定が行われていない場合、 有線接続の場合は非表示となります（ 53 ページ）。 現在日時 現在の日付と時刻を表示します（ 38 ペー ジ）。 発電量ベスト 5 記録や、発電開始記念日などのお しらせを確認できます。新しいおしらせがある場 合は、おしらせアイコン を表示します。 （ 22 ページ）カラー電力モニタの使いかた
0
売電状態
ご家庭 電力会社 電力の向き たくさん発電して、電力 が余ったら売却します。 夜間や雨天で発電できない、 太陽光発電だけでは電力が足りない、 そんなときはこちらから供給します。買電状態
ご家庭 電力会社 電力の向き■.売電（売り電力）と買電（買い電力）について
発電電力が多く、使用している電力を上回っているときは、余った電力を電力会社に売ります。この状 態を売電状態と呼びます。 逆に、発電電力が少なかったり、夜間や雨天などで発電していなかったりすると、電力会社から不足し ている電力の供給を受けます。電力を電力会社から購入しているため、この状態を買電状態と呼びます。カラー電力モニタの使いかた
索 引 各部の名前とはたらき このようなときは システムを使う 設定する 発電実績 もくじ はじめに モ ニ タ リ ン グ サ ー ビ ス ｅ ｂ Ｗ
1
メモ ●.停電時などは非常用「自立運転モード」に切り替えることもできます。自立運転モードでは、自立運転 用コンセントのみに発電電力が供給されます。停電時にその他のコンセントは使用できません。自立運 転モードについては 79 ～ 80 ページをご覧ください。.運転モードについて
この製品は通常「連系運転モード」で運転します。連系運転モードでは発電や停止を自動で行い、余った 電力を電力会社に売る、不足する電力を電力会社から買うといった動作も自動で行いますが、運転の開始・ 停止については、手動で操作することもできます（ 77 ページ）。 運転状態は、ディスプレイに以下のように表示されます。 なお、複数のパワーコンディショナを接続しているときは、運転状態表示ランプで各運転状態を表示しま す（ 14 ページ）。ディスプレイに運転状態は表示されません。 連系運転モード 連系運転中. ：日中、太陽光発電が行われている状態です。 連系準備中. ：運転の開始または停止を準備している状態です。 連系手動停止中.：連系運転を手動で停止した状態です。 自立運転モード（ 79 ～ 80 ページ） 自立運転中. ：太陽光発電で発電した電気を、自立運転用のコンセントに供給している状態です。 自立準備中. ：自立運転の開始または停止を準備している状態です。 自立手動停止中.：自立運転を手動で停止した状態です。 その他の状態 自動停止中. ：夜間など、日照がなく発電を停止している状態です。 点検. ：パワーコンディショナに異常を検出し、d-xx のエラーコードが出ているときに表 示される状態です（ 87 ページ）。カラー電力モニタの使いかた
メモ ●.パワーコンディショナを複数台設置している場合は、総発電量で記録されます。
おしらせの内容を見る
最大発電量の記録が更新されるなど、特定の条件が達成されると、おしらせアイコン がトップ画面に 表示されます。 以下の操作でおしらせの内容を確認できます。 . が表示されている項目のすべての画面を表示するとア イコンは消えますが、おしらせの内容を再確認するときも操作は同じです。1
トップ画面で [ おしらせ ] をタッチ
する
おしらせ画面が表示されます。見たいおしらせを選ぶ
確認していないおしらせには. . が表示さ れます。 •. ： . ソーラーのトップ画面に戻ります。 おしらせの内容が表示されます。各おしらせの内容は、下表の参照先をご覧ください。 項目 内容とアイコン表示の条件 参照先 発電量 ベスト５ 発電量のベスト５を確認できます。発電量の最大値が更新されるとアイコンを表示します。 22 ページ 発電開始 記念日 発電開始日から経過した年数と、１年間の積算発電量を確認できます。発電開始日から１年経過するごとにアイコンを表示します。 23 ページ モニタリング センター モニタリングセンターからおしらせを受信するとアイコンを表示します。この項目は Web モニタリングサービス（ 50 ～ 74 ページ）をご利用の 場合に表示されます。 23 ページ.発電量ベスト５
発電量ベスト５画面では、１日の発電量の大きいものから上位５番目までを確認できます。 記録を達成した日付と、達成した値を表示します。最新のデータには. .が表示されます。 •. ： . おしらせ画面に戻ります。 •. 、 、 ： . ボタン名に対応した期間のベスト５記録を表示 します。索 引 各部の名前とはたらき このようなときは システムを使う 設定する 発電実績 もくじ はじめに モ ニ タ リ ン グ サ ー ビ ス ｅ ｂ Ｗ
おしらせの内容を見る
メモ ●.発電開始日は変更することもできます（ 40 ページ）。.発電開始記念日
発電開始日から１年経過するごとに更新され、経過した年数と積算発電量を確認できます。 発電開始日から経過した年数と、積算発電量を表示します。 •. ： . おしらせ画面に戻ります。.モニタリングセンターからのおしらせ
モニタリングセンターからのおしらせを確認できます。この項目は、Web モニタリングサービスをご利用 の場合に表示されます。 モニタリングセンターからおしらせを受信した日時と、受信したおしらせの件名が表示されるので、見た いおしらせにタッチして、おしらせの内容を確認します。 •. ： . おしらせ画面に戻ります。 •. 、 ： . 1 画面に 6 件ずつ表示されます。. ボタンを押すと、前の 6 件、次の 6 件に移行し ます。 •. ： . モニタリングセンターからのおしらせ画面に戻 ります。発電実績 索 引 各部の名前とはたらき このようなときは システムを使う 設定する もくじ はじめに モ ニ タ リ ン グ サ ー ビ ス ｅ ｂ Ｗ
発電の実績を見る
今日の実績をみる... 26
履歴の種類... 27
履歴を見る... 28
発電量／消費量の履歴を見る... 28 売電量／買電量の履歴を見る... 31 電気料金換算値を見る... 33 省エネナビの履歴を見る... 34 環境貢献度の履歴を見る... 35 発電開始からの履歴を見る... 36当日 0 時からの発電や消費などの実績を確認できます。
1
今日の 実績を押す
今日の実績画面が表示されます。今日の実績をみる
◆画面の説明（グラフ表示） • 発電／消費量グラフ： . 発電量を棒グラフで、消費量を折れ線グラフで 表示します。 •.積算発電量：. 期間の初めからの積算発電量です。 •.積算外部発電量：. 期間の初めからの外部発電機の発電量です。外部 発電機をお使いの場合のみ、積算発電量の下に表 示されます。 •.積算消費量：. 期間の初めからの積算消費量です。 •.自給率：. 期間の初めからの電力自給率です。（発電量 + 外 部発電量）÷消費量× 100 の値になります。今日の実績を確認する
◆ボタンの機能（グラフ表示） •. . . ：表示の時間単位は日間、月間、 年間の 3 種類から選びます。 . 日間の表示では過去 35 日分、月間の表示では過 去 13 ヶ月分、年間の表示では過去 10 年分まで 表示できます。 •. ：前の期間（前日／前月／前年）の履歴に表示を切 り替えます。 •. ：次の期間（翌日／翌月／翌年）の履歴に表示を切 り替えます。 •. ：ソーラーのトップ画面に戻ります。 •. ：表示形式を比較表示に切り替えます。 表示しているグラフの期間によってボタンの名 前が変わります。 •. ：表示形式をパワーコンディショナ別 の表示に切り替えます。パワーコンディショナ を 1 台のみご使用のときは表示されません。 •. ：表示形式を数値表示に切り替えます。 ホーム 今日の 実績 JH-RWL3 運転切換 メモ ●.「今日の実績」「1 時間ごとの履歴」表示では、ある時間のデータは、その時間の 00 分から 59 分までの 積算データとなります。 . 例えば、９時のデータは、９時 00 分から９時 59 分までの積算データです。発電実績 索 引 各部の名前とはたらき このようなときは システムを使う 設定する もくじ はじめに モ ニ タ リ ン グ サ ー ビ ス ｅ ｂ Ｗ
発電量や売電量／買電量などの履歴を確認できます。 履歴には以下の種類があり、表示期間を選ぶ、グラフと数値を切り替えるなど、さまざまな形で確認できます。
発電量／消費量履歴：
28 ～ 29 ページ パワーコンディショナ別発電量履歴：
30 ページ
過去に発電した電力量と、消費した電力量を確認で きます。 （数値表示に切り替えることもできます） パワーコンディショナごとの発電量を確認できます（複 数のパワーコンディショナをお使いの場合に表示）。 （数値表示に切り替えることもできます）売電量／買電量履歴：
31 ～ 32 ページ 電気料金換算：
33 ページ
過去に電力会社へ売った電力量と、電力会社から 買った電力量を確認できます。 発電量や売電量を電気料金に換算して確認できます。.省エネナビ：
34 ページ
環境貢献：
35 ページ
月ごとの省エネ率を確認できます。. 太陽光発電によって、どれだけ CO2（二酸化炭素） 排出量を削減できたかを確認できます。発電開始からの積算履歴：
36 ページ
この製品で発電を開始してからの積算発電量や積算消 費量、積算売電量／買電量などを確認できます。履歴の種類
28
以下の操作で各種の履歴を確認できます。発電量／消費量の履歴を見る
発電量および消費量の履歴を確認できます。1
履歴のタブをタッチし、履歴のトッ
プ画面で
をタッチする
発電／消費量実績が表示されます。 今日の 実績 を押すことでも、発電／消費量を表示で きます。履歴を見る
◆画面の説明（グラフ表示） • 発電／消費量グラフ： 発電量を棒グラフで、消費量を折れ線グラフで 表示します。 • 積算発電量： 期間の初めからの積算発電量です。 • 積算外部発電量： 期間の初めからの外部発電機の発電量です。外部 発電機をお使いの場合のみ、積算発電量の下に表 示されます。 • 積算消費量： 期間の初めからの積算消費量です。 • 自給率： 期間の初めからの電力自給率です。（発電量 + 外 部発電量）÷消費量× 100 の値になります。2
履歴を確認する
◆ボタンの機能（グラフ表示） • ：表示の時間単位は日間、月間、 年間の 3 種類から選びます。 日間の表示では過去 35 日分、月間の表示では過 去 13 ヶ月分、年間の表示では過去 10 年分まで 表示できます。 • ：前の期間（前日／前月／前年）の履歴に表示を切 り替えます。 • ：次の期間（翌日／翌月／翌年）の履歴に表示を切 り替えます。 • ：履歴のトップ画面に戻ります。 • ：表示形式を比較表示に切り替えます。 表示しているグラフの期間によってボタンの名 前が変わります。 • ：表示形式をパワーコンディショナ別 の表示に切り替えます。パワーコンディショナ を 1 台のみご使用のときは非表示となります。 • ：表示形式を数値表示に切り替えます。 メモ ● 「日間の履歴」表示では、ある時間のデータは、その時間の 00 分から 59 分までの積算データとなります。 例えば、９時のデータは、９時 00 分から９時 59 分までの積算データです。発電実績 索 引 各部の名前とはたらき このようなときは システムを使う 設定する もくじ はじめに モ ニ タ リ ン グ サ ー ビ ス ｅ ｂ Ｗ
29
履歴を見る
◆画面の説明（比較表示） • 比較グラフ： 今期間の発電量または消費量を棒グラフで、過 去の同期間発電量または消費量を折れ線グラフ で表示します。 ◆ボタンの機能（比較表示） • ：表示の時間単位は日間、月間、 年間の 3 種類から選びます。 日間の表示では過去 35 日分、月間の表示では過 去 13 ヶ月分、年間の表示では過去 10 年分まで 表示できます。 • ：前の期間（前日／前月／前年）の履歴に表示を切 り替えます。 • ：次の期間（翌日／翌月／翌年）の履歴に表示を切 り替えます。 • ：発電／消費量グラフ表示に戻ります。 • ：発電量の比較グラフに切り替えます。 • ：消費量の比較グラフに切り替えます。 ◆画面の説明（数値表示） • 発電量： 期間あたりの発電電力量です。 • ピーク発電： 1 日の瞬間最大電力の値です。「月間」でのみ表 示されます。 • 外部発電量： 期間あたりの外部発電機の発電電力量です。外部 発電機をお使いの場合に表示されます。 • 消費量： 期間あたりの消費電力量です。 • 自家消費量： 発電した電力量のうち、自家で消費した分の電 力量です。 • 自給率： 期間の初めからの電力自給率です。（発電量 + 外 部発電量）÷消費量× 100 の値になります。 ◆ボタンの機能（数値表示） • ：表示の時間単位は日間、月間、 年間の 3 種類から選びます。 日間の表示では過去 35 日分、月間の表示では過 去 13 ヶ月分、年間の表示では過去 10 年分まで 表示できます。 • ：前の期間（前日／前月／前年）の履歴に表示を切 り替えます。 • ：次の期間（翌日／翌月／翌年）の履歴に表示を切 り替えます。 • ：発電／消費量グラフ表示に戻ります。 • ：前の期間（６時間前／６日前／６ヶ 月前）の履歴に表示を切り替えます。 • ：次の期間（６時間後／６日後／６ヶ 月後）の履歴に表示を切り替えます。 メモ ● 日間表示の時間ごとのデータの 1 日分の合計と、月間表示の日ごとのデータとは合わない場合があります。同 様に月間表示の日ごとのデータの 1 ヶ月分の合計と、年間表示の月ごとのデータとは合わない場合があります。0
履歴を見る
◆画面の説明（パワ－コンディショナ別表示（グラフ）） •.発電量（パワーコンディショナ別）グラフ：. 選択されているパワーコンディショナの発電電 力量を折れ線グラフで表示します。 ※画面内ではパワーコンディショナのことをパワ コンと表現している箇所があります。 ◆ボタンの機能（パワ－コンディショナ別表示） •.. . . ：表示の時間単位は日間、月間、 年間の 3 種類から選びます。 . 日間の表示では過去 35 日分、月間の表示では過 去 13 ヶ月分、年間の表示では過去 10 年分まで 表示できます。 •. ：前の期間（前日／前月／前年）の履歴に表示を切 り替えます。 •. ：次の期間（翌日／翌月／翌年）の履歴に表示を切 り替えます。 •. ：発電／消費量グラフ表示に戻ります。 •. ：表示しているパワーコンディショナ を切り替えます。 •. ：表示形式を数値表示に切り替えます。 ◆画面の説明（パワ－コンディショナ別表示（数値）） •.発電量表：. 各パワーコンディショナの期間あたりの発電電 力量を示します。 ◆ボタンの機能（パワ－コンディショナ別表示（数値）） •.. . . ：表示の時間単位は日間、月間、 年間の 3 種類から選びます。 . 日間の表示では過去 35 日分、月間の表示では過 去 13 ヶ月分、年間の表示では過去 10 年分まで 表示できます。 •. ：前の期間（前日／前月／前年）の履歴に表示を切 り替えます。 •. ：次の期間（翌日／翌月／翌年）の履歴に表示を切 り替えます。 •. ：パワコン別表示（グラフ）表示に戻 ります。 •. ：前の期間（６時間前／６日前／６ヶ 月前）の履歴に表示を切り替えます。 •. ：次の期間（６時間後／６日後／６ヶ 月後）の履歴に表示を切り替えます。 メモ ●.パワーコンディショナを一台のみご使用のときは、パワーコンディショナ別表示は表示できません。発電実績 索 引 各部の名前とはたらき このようなときは システムを使う 設定する もくじ はじめに モ ニ タ リ ン グ サ ー ビ ス ｅ ｂ Ｗ
1
履歴を見る
.売電量／買電量の履歴を見る
売電量および買電量の履歴を確認できます。 うり.でん かい.でん1
履歴のタブをタッチし、履歴のトッ
プ画面で
をタッチする
売電 / 買電が表示されます。 ◆画面の説明（グラフ表示） • 売電／買電グラフ： . 売電量および買電量を折れ線グラフで表示しま す。 •.積算売電量：. 期間の初めからの積算売電量です。 •.積算買電量：. 期間の初めからの積算買電量です。履歴を確認する
◆ボタンの機能（グラフ表示） •. . . ：表示の時間単位は日間、月間、 年間の 3 種類から選びます。 . 日間の表示では過去 35 日分、月間の表示では過 去 13 ヶ月分、年間の表示では過去 10 年分まで 表示できます。 •. ：前の期間（前日／前月／前年）の履歴に表示を切 り替えます。 •. ：次の期間（翌日／翌月／翌年）の履歴に表示を切 り替えます。 •. ：履歴のトップ画面に戻ります。 •. ：表示形式を比較表示に切り替えます。 表示しているグラフの期間によってボタンの名 前が変わります。 •. ：表示形式を数値表示に切り替えます。履歴を見る
◆画面の説明（数値表示） •.売電量：. 期間あたりの売電電力量です。 •.買電量：. 期間あたりの買電電力量です。 ◆ボタンの機能（数値表示） •.. . . ：表示の時間単位は日間、月間、 年間の 3 種類から選びます。 . 日間の表示では過去 35 日分、月間の表示では過 去 13 ヶ月分、年間の表示では過去 10 年分まで 表示できます。 •. ：前の期間（前日／前月／前年）の履歴に表示を切 り替えます。 •. ：次の期間（翌日／翌月／翌年）の履歴に表示を切 り替えます。 •. ：売電量／買電量グラフ表示に戻ります。 •. ：前の期間（６時間前／６日前／６ヶ 月前）の履歴に表示を切り替えます。 •. ：次の期間（６時間後／６日後／６ヶ 月後）の履歴に表示を切り替えます。 ◆画面の説明（比較表示） •比較グラフ： . 今期間の売電量または買電量を棒グラフで、過 去の同期間売電量または買電量を折れ線グラフ で表示します。 ◆ボタンの機能（比較表示） •. . . ：表示の時間単位は日間、月間、 年間の 3 種類から選びます。 . 日間の表示では過去 35 日分、月間の表示では過 去 13 ヶ月分、年間の表示では過去 10 年分まで 表示できます。 •. ：前の期間（前日／前月／前年）の履歴に表示を切 り替えます。 •. ：次の期間（翌日／翌月／翌年）の履歴に表示を切 り替えます。 •. ：売電量／買電量グラフ表示に戻ります。 •. ：売電量の比較グラフに切り替えます。 •. ：買電量の比較グラフに切り替えます。発電実績 索 引 各部の名前とはたらき このようなときは システムを使う 設定する もくじ はじめに モ ニ タ リ ン グ サ ー ビ ス ｅ ｂ Ｗ
履歴を見る
◆画面の説明（グラフ表示） • 電気料金換算（めやす）グラフ： . 換算料金を棒グラフで表示します。 •.自家消費量換算：. 発電した電力量のうち、自家で消費した分の電 力量を料金に換算した値です。 •.売電量換算：. 売電電力量を料金に換算した値です。 •.買電量換算：. 買電電力量を料金に換算した値です。履歴を確認する
◆ボタンの機能（数値表示） •. ：前の期間（前年）の履歴に表示を切り替えます。 •. ：次の期間（翌年）の履歴に表示を切り替えます。 •. ：数値表示にしているときはグラフ表 示に戻ります。 •. ：前の期間（６ヶ月前）の履歴に表示 を切り替えます。 •. ：次の期間（６ヶ月後）の履歴に表示 を切り替えます。 •. ：自家消費量換算値と売電量換算値の積算 値を表示します。この製品で発電を開始してからの 総計になります。 で数値表示に戻ります。.電気料金換算値を見る
電気料金に換算した自家消費量、売電量、買電量の各値を確認できます。グラフ表示では 1 年ごとの表示、 数値表示では６ヶ月ごとの表示になります。 また、電力量および料金の値は目安です。設定された電気料金換算値にもとづいて計算するため、実際の電 気料金とは異なります。 初期設定では、換算用の電気料金は設定されていません。確認するには、あらかじめ換算料金を設定して おく必要があります。（「料金換算を設定する」 41 ページ）1
履歴のタブをタッチし、履歴のトッ
プ画面で
をタッチする
電気料金換算画面が表示されます。 ◆ボタンの機能（グラフ表示） •. ：前の期間（前年）の履歴に表示を切り替えます。 •. ：次の期間（翌年）の履歴に表示を切り替えます。 •. ：履歴のトップ画面に戻ります。 •. ：表示形式を数値表示に切り替えます。 ◆画面の説明（数値表示） •.自家消費量換算：. 発電した電力量のうち、自家で消費した分の電 力量を料金に換算した値です。 •.売電量換算：. 売電電力量を料金に換算した値です。 •.買電量換算：. 買電電力量を料金に換算した値です。 メモ ●.従量電灯契約には対応していません。 ●.電気料金の計算は実際の電気料金の計量期間とは異なりますので、計算した金額と実際の料金は異なります。履歴を見る
.省エネナビの履歴を見る
設定した目標消費量に対して、どれだけ省エネを達成できているか確認できます。１ヶ月ごとの表示にな ります。 初期設定では、目標消費量は設定されていません。すぐに省エネナビを使用したいときは、省エネ目標設 定で目標消費量を設定してください。（ 46 ページ）1
履歴のタブをタッチし、履歴のトッ
プ画面で
をタッチする
省エネナビ画面が表示されます。省エネナビを確認する
◆画面の説明（比較表示） • 省エネナビグラフ： . 目標値を折れ線グラフで、実績値を棒グラ フで表示します。 • 目標値： . 設定した目標消費電力量（ 46 ページ） です。 • 実績値： . その月で実際に使用した電力量です。 ◆ボタンの機能 •. ：前月の表示に切り替えます。 •. ：翌月の表示に切り替えます。 •. ：履歴のトップ画面に戻ります。発電実績 索 引 各部の名前とはたらき このようなときは システムを使う 設定する もくじ はじめに モ ニ タ リ ン グ サ ー ビ ス ｅ ｂ Ｗ
履歴を見る
.環境貢献度の履歴を見る
発電量から換算した CO2（二酸化炭素）削減量の履歴を確認できます。さらに、それを樹木の本数や石油 消費の削減量に置きかえた環境貢献度を確認できます。1
履歴のタブをタッチし、履歴のトッ
プ画面で
をタッチする
環境貢献度が表示されます。 メモ ●.CO2削減量、成木換算値、石油換算値の計算式は以下のとおりです。. CO2削減量.：「太陽電池の発電量（kWh）」×「0.3145kg-CO2/kWh」※.成木換算値.：「CO2削減量 (kg-CO2)」/「14(kg-CO2/ 本 )」.
石油換算値.：「太陽電池の発電量（kWh）」×「0.227（ℓ /kWh）」 ※.CO2削減量の表示は目安であり、結晶太陽電池をもとにした換算係数（0.3145kg-CO2/kWh）で計算 されております。 ◆画面の説明 •CO2削減量： . 太陽光発電を石油火力発電と比較した場合の排 出 CO2の削減量です。 •.成木にすると：. CO2削減量の値が、樹木何本分の CO2の吸収量 に相当するかを示したものです。 •.石油にすると：. CO2削減量の値から、火力発電で使用する石油 をどれだけ節約できたかを求めたものです。
履歴を確認する
◆ボタンの機能 •. ：履歴のトップ画面に戻ります。履歴を見る
◆画面の説明 •.発電量：. 発電開始からの積算発電電力量です。 •.消費量：. 発電開始からの積算消費電力量です。 •.売電量：. 発電開始からの積算売電電力量です。 •.買電量：. 発電開始からの積算買電電力量です。 •.自給率：. 発電開始からの電力自給率です。（発電量 + 外部発電量）÷消費量× 100 の値にな ります。 •.外部発電量：. 発電開始からの外部発電機の積算発電電 力量です。外部発電機をお使いの場合に表 示されます。 ◆ボタンの機能 •. ：履歴のトップ画面に戻ります。.発電開始からの履歴を見る
本製品で発電を開始してからの積算発電量や積算消費量、積算売電量／買電量などを確認できます。1
履歴のタブをタッチして、履歴のトッ
プ画面で
をタッチする
発電開始からの積算量が表示されます。履歴を確認する
メモ ●.発売開始からの積算量（発電量）と発電開始記念日の積算発電量は異なる場合があります（ 40 ページ）。設定する 索 引 各部の名前とはたらき このようなときは システムを使う 発電実績 もくじ はじめに モ ニ タ リ ン グ サ ー ビ ス ｅ ｂ Ｗ
