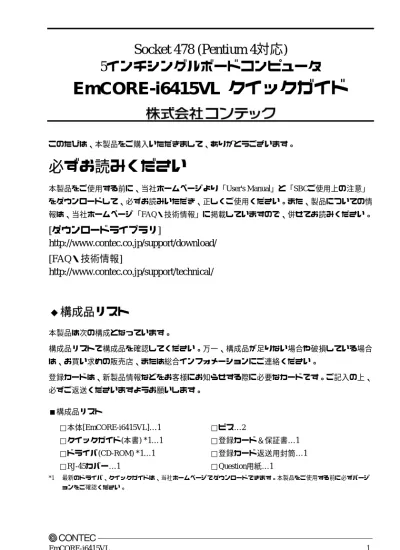

EmCORE-i6415VL

(1)

Socket 478 (Pentium 4対応)

5インチシングルボードコンピュータ

EmCORE-i6415VL

クイックガイド

このたびは、本製品をご購入いただきまして、ありがとうございます。

必ずお読みください

本製品をご使用する前に、当社ホームページより「User's Manual」と「SBCご使用上の注意」をダウンロードして、必ずお読みいただき、正しくご使用ください。また、製品についての情報は、当社ホームページ「FAQ・技術情報」に掲載していますので、併せてお読みください。

[ダウンロードライブラリ]

http://www.contec.co.jp/support/download/

[FAQ・技術情報]

http://www.contec.co.jp/support/technical/

◆構成品リスト

本製品は次の構成となっています。構成品リストで構成品を確認してください。万一、構成品が足りない場合や破損している場合は、お買い求めの販売店、または総合インフォメーションにご連絡ください。登録カードは、新製品情報などをお客様にお知らせする際に必要なカードです。ご記入の上、必ずご返送くださいますようお願いします。 ■構成品リスト □本体[EmCORE-i6415VL]…1 □ビス…2

(2)

サポートのご案内

当社製品をより良く、より快適にご使用いただくために、保証・サポートを行っております。保証・サポートについては、前述の「SBCご使用上の注意」にてご案内しておりますので、当社ホームページよりダウンロードしてお読みください。・本書の内容の全部または一部を無断で転載することは、禁止されています。・本書の内容に関しては、将来予告なしに変更することがあります。・本書の内容については万全を期しておりますが、万一ご不審な点や記載もれなどお気づきのことがありましたら、お買い求めの販売店、または総合インフォメーションへご連絡ください。・インテル、Intel、Pentiumは、Intel Corporationの登録商標です。 MS、Microsoft、Windows、MS-DOSは、米国Microsoft Corporationの各国における登録商標または商標です。その他、本書中に使用している会社名および製品名は、一般に各社の商

(3)

第１章ご使用になる前に

5

概要 ... 5 特長 ... 5 オプション (別売) ... 5 仕様 ... 6 外形寸法図 ... 8

第２章ハードウェアの説明

9

各部の名称 ... 9 ◆ジャンパ・コネクタ一覧 ... 10 ジャンパ・コネクタの詳細... 11 ◆CMOSジャンパ設定 ... 11 ◆J2ウォッチドッグタイマ出力設定 ... 11 ◆シリアルポート選択(RS-232C/422A/485) ... 12 ◆LVDS LCD電圧選択 ... 13 ◆TV-出力コネクタ ... 13 ◆VGAコネクタ ... 14 ◆INVコネクタ... 14 ◆LVDS LCDコネクタ ... 15 ◆USB1/USB2コネクタ... 16 ◆Audioインターフェイス ... 16

(4)

◆Infrared(IR)コネクタ ...22

◆Keyboard & PS/2 Mouse...22

◆スイッチおよびインジケータ...23

◆CPUファンコネクタ ...23

◆Systemファンコネクタ ...24

(5)

第１章ご使用になる前に

本章では、本製品をご使用になる前に知っていただくべき情報について説明しています。

概要

本製品は、インテル(R) 845GVチップセットを搭載し、インテル(R) Pentium(R) 4 プロセッサ 2.4G - 3.06GHz (FSB 400M/533MHz)CPUに対応した5インチベイサイズの組み込み用シングルボードコンピュータです。最大1GB DDR SDRAMを搭載可能で、多彩なI/Fを標準搭載するオールインワン設計です。その他に、LVDSインターフェイスを搭載しDual Viewに対応、かつPCI バススロット、Mini PCIコネクタの拡張バスを装備しています。

特長

・ 5インチベイサイズに、LAN、VGA/LVDS出力、EIDE、USB2.0×4、COM×4、パラレル、 PS/2、オーディオなどの多彩なI/Fを標準搭載・対応CPUはインテル(R) Pentium(R) 4 プロセッサ 2.4G - 3.06GHz (FSB 400M/533MHz) ・チップセットには、インテル(R) 845GV + ICH4を採用・最大1GB DDR SDRAM 搭載可能・ PCIバススロット、Mini PCIコネクタの拡張バスを装備・ LVDSインターフェイスを搭載し、ダイレクトに液晶ディスプレイと接続可能・ 2台のディスプレイを使用した2画面表示に対応 (Dual View対応)

オプション (別売)

■CPU

・ PCP4-24 Pentium 4 2.4GHz CPU (ヒートシンクFAN付き)

・ PCP4-28S Pentium 4 2.8 GHz CPU(ヒートシンクFAN付き)

■メモリ

(6)

仕様

項目仕様

対応CPU Intel(R) Pentium(R) 4 Processor 2.4G - 3.06GHz (FSB 400M/533MHz)、PGA

キャッシュ CPUに内蔵

プロセッサソケット Socket 478

メモリ(オプション) 最大1GB、184ピンDIMMソケット×1、PC2100/2700 DDR SDRAM チップセット Intel(R) 845GV+ICH4

BIOS Award BIOS

VGA

Intel 845GVに内蔵、Dual View対応

アナログRGB I/F×1 (16ピンミニボックスヘッダコネクタ×1)、 LVDS(18/24bit) I/F×1 (30ピンヘッダコネクタ×1)、 TV-out(NTSC/PAL) I/F×1 (6ピンミニボックスヘッダコネクタ×1) キーボード/マウスコネクタ PS/2互換mini-DIN×1 シリアルポート 16550互換UART 40ピンヘッダコネクタ×4(RS-232C×3、RS-232C/422A/485×1) ボーレート: 50 - 115,200bps(プログラマブル) パラレルポート 20ピンヘッダコネクタ×1 SPP/EPP/ECPモード対応

オンボード拡張バス Mini PCIソケット(Type Ⅲ)×1、PCIバス×1

LANポート 100BASE-TX/10BASE-T、Intel ICH4 integrated コントローラ 10ピンボックスヘッダコネクタ×1 IDEインターフェイス最大4IDEデバイス、EIDEポート×1(DMA100)、 44ピンボックスヘッダコネクタ×1(DMA33) SATAインターフェイス − FDDインターフェイス 3.5インチ2mode I/F、20ピンヘッダコネクタ×1 CFスロット − SDDソケット − USBポート USB 2.0準拠 4ch、10ピンヘッダコネクタ×2 IrDA IrDA1.1準拠 1ch、5ピンヘッダコネクタ×1 RAID − オーディオ AC97 CODEC、10ピンボックスヘッダコネクタ×1 (スピーカOUT、ラインIN、マイクIN) ウォッチドッグタイマ 1 - 255sec、255レベル、タイムアップ時: RESET 汎用入出力 − ハードウェアモニタリング CPU,ボード上各1点の温度モニタリング、FAN回転数、電源電圧モニタリングリアルタイムクロック/CMOS リチウム電池によるRTCおよびCMOSデータをバックアップ * バックアップ時間: 6年以上 (無通電時、25℃) * RTC精度: ±3分／月(25℃) パワーマネジメント BIOSによるパワーマネージメント設定

(7)

第１章ご使用になる前に項目仕様バス仕様/サイズ(mm) −/203(L)×145(H) 供給電源 +3.3V ±5% +5VDC ±5% +12VDC ±5% +5VSB(スタンバイ) ±5%(ATX電源使用時) 消費電流(Max.) +3.3VDC 2.6A +5VDC 1.8A +12VDC 4.56A +5VSB(スタンバイ) 0.25A(ATX電源使用時) (Pentium 4 2.8GHz + 512M DDR SDRAM使用時) 使用周囲温度/周囲湿度 0 - 60℃(ただし、CPUに依存) / 10 - 90%RH (ただし、結露しないこと) 保存周囲温度 -20 - 80℃ 浮遊粉塵特にひどくないこと腐食性ガスないこと質量 360g

サポートOS Windows XP Professional Windows 2000 Professional

(8)

外形寸法図

39 40 1 2 1 2 1 0 9 1 2 1 9 2 0 11 2 3 0 2 9 A 6 1 B 6 1 A 6 2 B 6 2 A 1 A 2 B 1 B 2 124 123 1 2 2 1 1 9 10 2 15 16 2 1 1 2 2019 1 2 5 6 AK AJ AH AG AF AE AD AC AB AA Y W V U T R P N M L K J H G F E D C B A 30 29 28 27 26 25 24 23 22 21 20 19 18 17 16 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 AC AB AA 23 22 21 20 19 18 17 16 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 Y W V U T R P N M L K J H G F E D C B A A B C D E F G H J K L M N P 14 13 12 11 10 1 2 3 4 5 6 7 8 9 37363534333231302928272625242322212019181716151413121110987654321 B C D E A N L M K F J G H AA Y W V U T R P AH AG AF AE AD AC AB AT AR AP AN AM AL AK AJ AU AU AT AR AP AN AM AL AK AJ AH AG AF AE AD AC AB AA Y W V U T R P N M L K J H G F E D C B A 37363534333231302928272625242322212019181716151413121110987654321 1 4 1 1 1 3 1 3 1 3 1 4 3 2 1 1 1 4 1 4 1 4 1 4 48 12 13 24 25 36 37 1 2 1 2 4443 21 2 43 1 3 1 3 11 1 20 10 B2 B1 A1 A2 B9 1 B92 A92 A91 1 2 3 4 1 2 1 0 9 1 2 1 0 9 1 2 40 39 2 mP GA 47 8B [mm]

(9)

第２章ハードウェアの説明

各部の名称

VGA TV-out INV JV9 LVDS LAN LAN LED J1 IDE2 IDE1 HLED KBMS COM1 – COM4 PPCI Slot CPUF1 SIR J2 CDIN AUDIO J4 LED2 LED1 FDD ATX 12V ATX1 DDR DIMM SYSF1 PSON Mini PCI LPT1 USB1 USB2 RES

(10)

◆ジャンパ・コネクタ一覧

名称機能 Jumper J1 Clear CMOS J2 Watchdog Output

J4 COM2 RS-232C/422A/485 Selection JV9 LVDS LCD power select Connectors

VGA VGA Display Connector LVDS LVDS LCD Connector IDE1 Primary IDE Connector IDE2 Secondary IDE Connector USB1 USB Port 0,1

USB2 USB Port 2,3 AUDIO Audio Interface Port SIR Infrared (IR) Connector KBMS Keyboard and PS/2 Mouse FDD Floppy Drive Connector LAN 10/100/1000 M LAN1 Connector LPT1 Parallel Port

COM1-4 RS-232C/422A/485 Serial Port (COM 1 - 4) LED1 Power standby LED (Orange)

LED2 Power-on/suspend LED (Green) CDIN CD-ROM Audio Input PSON Power-on button ATX1 ATX power connector ATX12V ATX12V

TV TV-out connector INV LCD Inverter connector LANLED LAN LED connector CPUF1 CPU Fan connector SYSF1 System Fan connector RES Reset Switch HLED IDE Activity LED

(11)

ジャンパ・コネクタの詳細

◆CMOSジャンパ設定

CMOS Operation (J1)

Type : J1 : Onboard 3-pin header

1 2 3 J 1 本製品が不適切なCMOS設定により起動しない場合は、下記の設定でCMOSをデフォルトにリセットしてください。 CMOS Setup (J1) J1

Normal Operation (Default setting ) 1 - 2

Clear CMOS 2 - 3

◆J2ウォッチドッグタイマ出力設定

Mode Setting

1 2 3

J2

Watchdog mode J2

Enable for System Reset (Default setting ) 2 - 3 * デフォルト設定でご使用ください。

(12)

◆シリアルポート選択(RS-232C/422A/485)

RS-232C/422A/485 Mode Select (J4)

6 4 2 5 3 1

RS-422A/485 Mode on COM2

COM2はRS-232CとRS-422A/RS-485モードの設定ができます。ジャンパJ4では、RS-232Cと RS-422A/485のモードを切り替えができます。RS-232C/422A/485モードのすべては、COM2で使用可能です。

J4 Selection 1 - 2 3 - 4 5 - 6 RS-232C(default setting) ON OFF OFF

RS-422A OFF ON OFF

RS-485 OFF OFF ON COM2のピン配置 (COM1 - 4コネクタ) Pin RS-232C RS-422A RS-485 11 DCD TX+ data+ 12 RXD TX- data-18 CTS RX+ X 19 RI RX- X RTS# TXD RXD J4: 3-4 J4: 5-6 COM1 - 4 1 2 39 40 RS-422A/485

(13)

◆LVDS LCD電圧選択

Type : JV9 : Onboard 3-pin header

1 2 3 J V9 JV9では、LCDパネルの電圧を5Vまたは3.3Vの選択を行います。 Mode JV9 3.3V (Default setting ) 1 - 2 5V 2 - 3

◆TV-出力コネクタ

Connector : TV connector

Type : Onboard 6-pin mini boxheader

1

TV-OUT

6 Pin Description 1 Composlte Video 2 GND 3 S-Video Y 4 GND 5 S-Video C 6 GND

(14)

◆VGAコネクタ

Connector : VGA connector Type : Onboard 16-pin mini boxheader

VGA

1 2

Pin Description Pin Description Pin Description

1 RED 6 GND 11 N.C. 2 GREEN 7 GND 12 CDDAT 3 BLUE 8 GND 13 HSYNC 4 N.C. 9 Vcc 14 VSYNC 5 GND 10 GND 15 VDCLK 16 N.C.

◆INVコネクタ

Connector : LCD connector Type : Onboard 5-pin mini boxheader

1 2 3 4 5

INV

Pin Description Pin Description

1 +12V 2 GND

3 On/Off 4 Brightness control

(15)

◆LVDS LCDコネクタ

Connector : LVDS LCD connector Type : Onboard 30-pin header

1 VDD 2 VDD 3 TX1CLK+ 4 TX2CLK+ 5 TX1CLK- 6 TX2CLK-7 GND 8 GND 9 TX1D0+ 10 TX2D0+ 11 TX1D0- 12 TX2D0-13 GND 14 GND 15 TXD1D1+ 16 TX2D1+ 17 TXD1D1- 18 TX2D1-19 GND 20 GND 21 TX1D2+ 22 TX2D2+ 23 TX1D2- 24 TX2D2-25 GND 26 GND 27 TX1D3+ 28 TX2D3+ 29 TX1D3- 30 TX2D3+ 2 1 30 29

(16)

◆USB1/USB2コネクタ

Connector : USB connector

Type : Onboard Two 10-pin box header

USB 2 4 6 8 1 3 5 7 9

1 Vcc 2 Vcc 3 DATA- 4 DATA-5 DATA+ 6 DATA+ 7 GND 8 GND 9 GND 10 N.C. (Key)

◆Audioインターフェイス

Connector : Audio

Type : Onboard 10-pin header

10

9

2

1 Audio

Pin Description Pin Description 1 LINE IN LEFT 2 LINE IN RIGHT

3 GND 4 GND

5 MIC 6 N.C.

7 GND 8 GND

(17)

◆FDDコネクタ

Connector : FDD Connector Type : Onboard 20-pin header

20

2 19

1

Pin Description Pin Description 1 GND 2 Drive density

select 0 3 GND 4 N.C. (Key) 5 GND 6 Drive density

select 1 7 #Write data 8 #Index 9 #Write gate 10 #Motor enable A 11 #Track 0 12 #Driver select B 13 #Write protect 14 #Driver select A 15 #Read data 16 #Motor enable B 17 #Head select 18 #Direction 19 #Disk change 20 #Step

(18)

◆LPT1

Connector : LPT Connector Type : Onboard 20-pin header

20 2

19 1

Pin Description Pin Description 1 #STROBE 2 #Auto feed 3 Data 0 4 #Error 5 1 6 #Initialize 7 2 8 #Select Input 9 3 10 GND 11 4 12 GND 13 5 14 N.C. (Key) 15 6 16 Busy 17 7 18 Paper Empty 19 #Acknowledge 20 Select

(19)

◆COM1 - 4

Connector : RS-232C/422A/485 serial connector Type : Onboard 40-pin header

COM1 1 DCD1 2 RXD1 3 TXD1 4 DTR1 5 GND 6 DSR1 7 RTS1 8 CTS1 9 RI1 10 N.C. COM2 11 DCD2(RS-422A TX+/ RS-485 data+) 12 RXD2(RS-422A TX-/ RS-485 data-) 13 TXD2 14 DTR2 15 GND 16 DSR2 17 RTS2 18 CTS2(RS-422A RX+) 19 RI2(RS-422A RX-) 20 N.C. COM3 21 DCD3 22 RXD3 23 TXD3 24 DTR3 25 GND 26 DSR3 27 RTS2 28 CTS2 29 RI2 30 N.C. COM4 31 DCD4 32 RXD4 33 TXD4 34 DTR4 35 GND 36 DSR4 37 RTS4 38 CTS4 COM1 - 4 1 2 39 40

(20)

◆LANコネクタ

Connector : LAN Connector Type : Onboard 9-pin header

LAN

1

9 2

10

1 TX1+ 2 TX1-3 RX1+ 4 RX2+ 5 RX2- 6 RX1-7 TX2+ 8 TX2-9 N.C. 10 Key

◆CDINコネクタ

Connector : CD-ROM Audio Input Type : Onboard 4-pin header

1 2 3 4

CDIN

1 CD Left 2 GND

(21)

◆ATX電源コネクタ

Connector : ATX1

Type : 20-pin onboard ATX Connector

1 11

10 20

1 +3.3V 2 +3.3V 3 GND 4 +5V 5 GND 6 +5V 7 GND 8 PWR_OK 9 +5VSB 10 +12V 11 +3.3V 12 -12V 13 GND 14 PS_ON# 15 GND 16 GND 17 GND 18 -5V 19 +5V 20 +5V

(22)

◆ATX 12Vコネクタ

Connector : ATX12V

Type : 4-pin onboard ATX12V Connector

₁

2

3

4

Pin Description 1 GND 2 GND 3 +12V 4 +12V

◆Infrared(IR)コネクタ

Connector : SIR

Type : 20-pin onboard ATX Connector

1 2 3 4 5

SIR

1 Vcc 2 N.C.

3 IRRX 4 GND

5 IRTX

◆Keyboard & PS/2 Mouse

Connector : KBMS

Type : KBM2 : Onboard 6-pin wafer

6 5 4 3 2 1

KBMS

1 KB_DATA 2 GND

3 MS_DATA 4 KB_CLK

(23)

◆スイッチおよびインジケータ

Connector : PSON (Power-on Push Button) Type : Onboard 2-pin header

PSON

1 2

Pin Description 1 PS-ON 2 +5VSB (Standby) Connector : Reset

Type : Onboard 2-pin header _RES

1 2

Pin Description

1 RES

2 GND

Connector : HLED (IDE Activity LED)

Type : Onboard 2-pin header

HLED

2 1

Pin Description 1 LED (+) 2 LED (-)

◆CPUファンコネクタ

Connector : CPUF1

Type : Onboard 3-pin wafer connector

1 2 3

CPUF1

(24)

発行株式会社コンテック

2006年7月改訂

大阪市西淀川区姫里3-9-31 〒555-0025

◆Systemファンコネクタ

Connector : SYSF1

Type : Onboard 3-pin wafer connector

1 2 3 SYSF1 Pin Description 1 GND 2 +12V 3 FAN Dectect

◆LAN LEDコネクタ

Connector : LANLED Type : Onborad 4-pin header

LANLED

(-) 1 (-) 3 2 (+) 4 (+) Pin Description 1 - 2 Activity 3 - 4 Link
