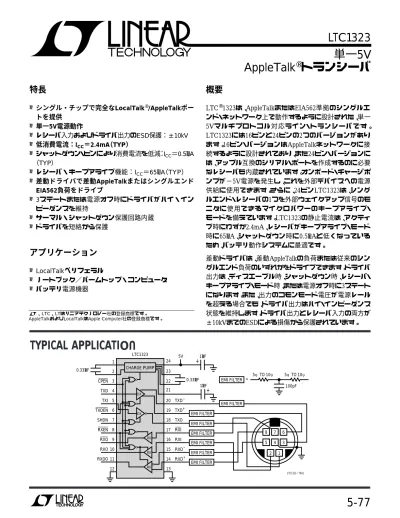

LTC 単一5VAppleTalk トランシーバ

、LTC、LTはリニアテクノロジー社の登録商標です。 AppleTalkおよびLocalTalkはApple Computer社の登録商標です。 DX CHARGE PUMP DX RX 0.33µF CPEN TXD TXI TXDEN SHDN RXEN RXO RXO RXDO 3 2 1 4 5 6 7 8 9 10 11 TXD– TXD+ TXO RXI RXI RXD+ RXD– 24 21 23 22 20 19 18 17 5Ω TO 10Ω = 5Ω TO 10Ω 16 14 15 0.33µF 100pF 1µF 1µF 5V LTC1323 8 7 6 5 4 2 1 3 EMI FILTER EMI FILTER EMI FILTER EMI FILTER EMI FILTER EMI FILTER EMI FILTER EMI FILTER + + RX

単一5V

AppleTalk

®

_{トランシーバ}

U

A

PPLICATI

O

TYPICAL

特長

■_{シングル・チップで完全なLocalTalk}®_{/AppleTalkポー} トを提供 ■_{単一5V電源動作} ■_{レシーバ入力およびドライバ出力のESD保護：±10kV} ■_{低消費電流：I} CC＝2.4mA（TYP） ■_{シャットダウン・ピンにより消費電流を低減：I} CC＝0.5µA （TYP） ■_{レシーバ・キープアライブ機能：I} CC＝65µA（TYP） ■_{差動ドライバで差動AppleTalkまたはシングルエンド} EIA562負荷をドライブ ■_{3ステートまたは電源オフ時にドライバがハイ・イン} ピーダンスを維持 ■_{サーマル・シャットダウン保護回路内蔵} ■_{ドライバを短絡から保護}

アプリケーション

■_{LocalTalkペリフェラル} ■_{ノートブック／パームトップ・コンピュータ} ■_{バッテリ電源機器}

概要

LTC®1323は、AppleTalkまたはEIA562準拠のシングルエ ンド・ネットワーク上で動作するように設計された、単一 5Vマルチプロトコル対応ライン・トランシーバです。 LTC1323には16ピンと24ピンの2つのバージョンがあり ます。16ピン・バージョンはAppleTalkネットワークに接 続するように設計されており、また24ピン・バージョンに は、アップル互換のシリアル・ポートを作成するのに必要 なレシーバも内蔵されています。オンボード・チャージポ ンプが−5V電源を発生し、これを外部デバイスへの電源 供給に使用できます。さらに、24ピンLTC1323は、シング ルエンド・レシーバの1つを外部ウェイクアップ信号のモ ニタに使用できるマイクロパワーのキープアライブ・ モードを備えています。LTC1323の静止電流は、アクティ ブ時にわずか2.4mA、レシーバがキープアライブ・モード 時に65µA、シャットダウン時に0.5µAと低くなっている ため、バッテリ動作システムに最適です。 差動ドライバは、差動AppleTalkの負荷または従来のシン グルエンド負荷のいずれかをドライブできます。ドライバ 出力は、ディスエーブル時、シャットダウン時、レシーバ・ キープアライブ・モード時、または電源オフ時に3ステート になります。また、出力のコモンモード電圧が電源レール を超える場合でも、ドライバ出力はハイ・インピーダンス 状態を維持します。ドライバ出力とレシーバ入力の両方が ±10kVまでのESDによる損傷から保護されています。

A

BSOLUTE

A

W

XI

U

W

W

R

A

TI

U

G

S

Supply Voltage (V

_CC

) ... 7V

Input Voltage

Logic Inputs ... – 0.3V to V

_CC

+ 0.3V

Receiver Inputs ...

±

15V

Driver Output Voltage (Forced) ...

±

15V

Driver Short-Circuit Duration ... Indefinite

Operating Temperature Range ... 0

°

C to 70

°

C

Storage Temperature Range ... – 65

°

C to 150

°

C

Lead Temperature (Soldering, 10 sec)... 300

°

C

W

U

U

PACKAGE/ORDER I FOR ATIO

ORDER PART

NUMBER

LTC1323CS

LTC1323CG

ORDER PART

NUMBER

TJMAX = 150°C, θJA = 96°C/W

ORDER PART

NUMBER

LTC1323CSW

Consult factory for Industrial and Military grade parts. TJMAX = 125°C, θJA = 85°C/W 1 2 3 4 5 6 7 8 9 10 11 12 13 14 28 27 26 25 24 23 22 21 20 19 18 17 16 15 C1+ C2– CPEN TXD TXI TXDEN SHDN RXEN RXO RXO RXDO NC NC GND VCC C2+ C2– NC NC VEE TXD– TXD+ TXO RXI RXI RXD– RXD+ PGND G PACKAGE

28-LEAD PLASTIC SSOP TOP VIEW TJMAX = 125°C, θJA = 85°C/W 1 2 3 4 5 6 7 8 TOP VIEW S PACKAGE 16-LEAD PLASTIC SO 16 15 14 13 12 11 10 9 C1+ C1– TXD TXDEN SHDN RXEN RXDO GND VCC C2+ C2– VEE TXD– TXD+ RXD– RXD+ 1 2 3 4 5 6 7 8 9 10 11 12 TOP VIEW SW PACKAGE 24-LEAD PLASTIC SO WIDE

24 23 22 21 20 19 18 17 16 15 14 13 C1+ C1– CPEN TXD TXI TXDEN SHDN RXEN RXO RXO RXDO GND VCC C2+ C2– VEE TXD– TXD+ TXO RXI RXI RXD– RXD+ PGND

ELECTRICAL CHARACTERISTICS

V_CC = 5V ±10%, T_A = 0°C to 70°C (Notes 2, 3)

SYMBOL PARAMETER CONDITIONS MIN TYP MAX UNITS

Supplies

ICC Normal Operation Supply Current No Load, SHDN = 0V, CPEN = 0V, TXDEN = 0V, ● 2.4 4 mA RXEN = 0V

Receiver Keep-Alive Supply Current No Load, SHDN = 0V, CPEN = VCC, TXDEN = 0V, ● 65 100 µA RXEN = 0V

Shutdown Supply Current No Load, SHDN = VCC, CPEN = X, TXDEN = X, ● 0.5 10 µA RXEN = 0V

VEE Negative Supply Output Voltage ILOAD≤ 10mA (Note 4), ● – 5.5 – 5 – 4.5 V VCC = 5V, RL = 100Ω (Figure 1),

TXI = VCC, RTXO = 3k (Figure 5)

fOSC Charge Pump Oscillator Frequency 200 kHz

Differential Driver

VOD Differential Output Voltage No Load ● ±8 V

RL = 100Ω (Figure 1) ● ±2

∆VOD Change in Magnitude of Differential RL = 100Ω (Figure 1) 0.2 V Output Voltage

Differential Driver

VOC Differential Common-Mode RL = 100Ω 3 V

Output Voltage

VOS Single-Ended Output Voltage No Load ● ±4.0 V

RL = 3k to GND ● ±3.7 V

VCMR Common-Mode Range SHDN = VCC or CPEN = VCC or Power Off ● ±10 V ISS Short-Circuit Current – 5V ≤ VO≤ 5V ● 35 120 500 mA IOZ Three-State Output Current SHDN = VCC or CPEN = VCC or Power Off, ● ±2 ±200 µA

– 10V ≤ VO≤ 10V Single-Ended Driver (Note 5)

VOS Single-Ended Output Voltage No Load ● ±4.5 V

RL = 3k to GND ● ±3.7 V

VCMR Common-Mode Range SHDN = VCC or CPEN = VCC or TXDEN = VCC ● ±10 V or Power Off

ISS Short-Circuit Current – 5V ≤ VO≤ 5V ● 35 220 500 mA IOZ Three-State Output Current SHDN = VCC or CPEN = VCC or TXDEN = VCC ● ±2 ±200 µA

or Power Off, – 10V ≤ VO≤ 10V Receivers

RIN Input Resistance – 7V ≤ VIN≤ 7V ● 12 kΩ

Differential Receiver Threshold Voltage – 7V ≤ VCM≤ 7V ● – 200 200 mV Differential Receiver Input Hysteresis – 7V ≤ VCM≤ 7V ● 70 mV

Single-Ended Input, Low Voltage (Note 5) ● 0.8 V

Single-Ended Input, High Voltage (Note 5) ● 2 V

VOH Output High Voltage IO = – 4mA ● 3.5 V

VOL Output Low Voltage IO = 4mA ● 0.4 V

ISS Output Short-Circuit Current – 5V ≤ VO≤ 5V ● 7 85 mA IOZ Output Three-State Current – 5V ≤ VO≤ 5V, RXEN = VCC ● ±2 ±100 µA

ELECTRICAL CHARACTERISTICS

VCC = 5V ±10%, TA = 0°C to 70°C (Notes 2 and 3)

The ● denotes specifications which apply over the full operating temperature range.

Note 1: Absolute maximum ratings are those values beyond which the life of a device may be impaired.

Note 2: All currents into device pins are positive; all currents out of device pins are negative. All voltages are referenced to ground unless otherwise specified.

Note 3: All typicals are given at VCC = 5V, TA = 25°C.

Note 4: ILOAD is an external current being sunk into the VEE pin. Note 5: These specifications apply to the 24-pin SO Wide package only.

SYMBOL PARAMETER CONDITIONS MIN TYP MAX UNITS

Logic Inputs

VIH Input High Voltage All Logic Input Pins ● 2.0 V

VIL Input Low Voltage All Logic Input Pins ● 0.8 V

IC Input Current All Logic Input Pins ● ±1.0 ±20 µA

Switching Characteristics

tPLH, tPHL Differential Driver Propagation Delay RL = 100Ω, CL = 100pF (Figures 2, 7) ● 40 120 ns Differential Driver Propagation Delay RL = 3k, CL = 100pF (Figures 3, 9) ● 120 180 ns with Single-Ended Load

Single-Ended Driver Propagation Delay RL = 3k, CL = 100pF, (Figures 5, 10) (Note 5) ● 40 120 ns Differential Receiver Propagation Delay CL = 15pF (Figures 2, 11) ● 70 160 ns Single-Ended Receiver CL = 15pF (Figures 6, 12) (Note 5) ● 70 160 ns Propagation Delay

Inverting Receiver Propagation Delay CL = 15pF (Figures 6, 12) (Note 5) ● 150 600 ns in Keep-Alive Mode,

SHDN = 0V, CPEN = VCC

tSKEW Differential Driver Output to Output RL = 100Ω, CL = 100pF (Figures 2, 7) ● 10 50 ns tr, tf Differential Driver Rise/Fall Time RL = 100Ω, CL = 100pF (Figures 2, 7) ● 50 150 ns Differential Driver Rise/Fall Time RL = 3k, CL = 100pF (Figures 3, 9) ● 50 150 ns with Single-Ended Load

Single-Ended Driver Rise/Fall Time RL = 3k, CL = 100pF (Figures 5, 10) (Note 5) ● 15 80 ns tHDIS, tLDIS Differential Driver Output Active CL = 15pF (Figures 4, 8) ● 180 250 ns

to Disable

Any Receiver Output Active to Disable CL = 15pF (Figures 4, 13) ● 30 100 ns tENH, tENL Differential Driver CL = 15pF (Figures 4, 8) ● 180 250 ns

Enable to Output Active

Any Receiver, Enable to Output Active CL = 15pF (Figures 4, 13) ● 30 100 ns VEER Supply Rise Time from Shutdown C1 = C2 = 0.33µF, CVEE = 1µF ● 0.2 ms

TYPICAL PERFOR

M

A

W

N

CE CHARACTERISTICS

U

LOAD RESISTANCE (Ω) 50

–5 SINGLE-ENDED DRIVER OUTPUT (V) _–4 –2 –1 0 5 2 200 500 1k 10k LTC1323 • TPC03 –3 3 4 1 100 300 2k 3k 5k TA = 25°C VS = 5V

Single-Ended Driver Swing vs Load Resistance

LOAD RESISTANCE (Ω) 50

–5

DIFFERENTIAL DRIVER OUTPUT (V)

–4 –2 –1 0 5 2 200 500 1k 10k LTC1323 • TPC02 –3 3 4 1 100 300 2k 3k 5k TA = 25°C VS = 5V

Differential Driver Swing vs Load Resistance

TEMPERATURE (°C) –50

0

DIFFERENTIAL DRIVER OUTPUT (V)

0.5 1.5 2.0 2.5 5.0 3.5 0 50 75 LTC1323 • TPC05 1.0 4.0 4.5 3.0 –25 25 100 125 VS = 5V RL = 100Ω TEMPERATURE (˚C) –50

SUPPLY CURRENT (mA)

3.25 25 LTC1323 • TPC04 2.50 2.00 –25 0 50 1.75 1.50 3.50 3.00 2.75 2.25 75 100 125 VS = 5V NO LOAD

Differential Driver Swing vs Temperature

Supply Current vs Temperature LOAD CURRENT (mA) 0

CHARGE PUMP OUTPUT VOLTAGE (V)

– 4.5 – 4.0 –3.5 15 25 LTC1323 • TPC01 – 5.0 –5.5 – 6.0 5 10 20 –3.0 –2.5 –2.0 30 TA = 25°C VS = 5V RL(DIFF) = 100Ω RL(SE) = 3k TO GND VTXI = 5V

Charge Pump Output Voltage vs Load Current

TEMPERATURE (°C) –50

–5 SINGLE-ENDED DRIVER OUTPUT (V) _–4 –2 –1 0 5 2 0 50 75 LTC1323 • TPC06 –3 3 4 1 –25 25 100 125 VS = 5V RL = 3k TO GND

Single-Ended Driver Swing vs Temperature

LTC1323CSW LTC1323CG LTC1323CS DX CHARGE PUMP RX C1+ C1– TXD TXDEN SHDN RXEN RXDO GND VCC VEE C2+ C2– TXD– TXD+ RXD– RXD+ 16 13 15 14 12 11 10 9 1 4 2 3 5 6 7 8 DX CHARGE PUMP DX RX RX RX C1+ C1– CPEN TXD TXI TXDEN SHDN RXEN RXO RX0 RXDO GND VCC VEE C2+ C2– TXD– TXD+ TXO RXI RXI RXD– RXD+ PGND 24 21 23 22 20 19 18 17 16 15 14 13 1 4 2 3 5 6 7 8 9 10 11 12 DX CHARGE PUMP DX RX RX RX C1+ C1– CPEN TXD TXI TXDEN SHDN RXEN RXO RX0 RXDO NC GND NC VCC VEE C2+ C2– TXD– NC NC TXD+ TXO RXI RXI RXD– RXD+ PGND 28 25 27 26 24 23 22 21 20 19 18 17 15 16 1 4 2 3 5 6 7 8 9 10 11 12 13 14

ピン機能

RXEN：レシーバ・イネーブル（TTLコンパチブル）。こ のピンを“H”レベルにすると、レシーバがディスエーブ ルされロジック出力が3ステートになります。“L”レベ ルにすると通常動作が可能です。 RXO：反転シングルエンド・レシーバ出力。レシーバ・ キープアライブ・モードではアクティブに維持されます。 RXO：非反転シングルエンド・レシーバ出力。 RXDO：差動レシーバ出力。 GND：信号グランド。24ピン・パッケージではPGNDに 接続します。 PGND：このパワー・グランドは内部でチャージポンプ と差動ドライバに接続されています。GNDピンに接続 してください。 RXD＋：差動レシーバ非反転入力。このピンの電圧が RXD−よ り 200mV以 上 高 い と き RXD0は“ H”に な り ま す。このピンの電圧がRXD−より200mV以上低いとき、 RXD0は“L”になります。 RXD−：差動レシーバ反転入力。 RXI：非反転レシーバ入力。この入力はRXOの出力をコ ントロールします。 RXI：反転レシーバ入力。この入力はRXOの出力をコント ロールします。レシーバ・キープアライブ・モード（CPEN が“H”、SHDNが“L”）では、このレシーバを使用してウェ イクアップ・コントロール信号をモニタできます。 C1＋：C1の正入力。C1＋_とC1−_{間に0.33µFのコンデン} サを接続します。 C1−：C1の負入力。C1＋_とC1−_{間に0.33µFのコンデン} サを接続します。 CPEN：TTLレベルのチャージポンプ・イネーブル入 力。CPENを“L”に保持すると、チャージポンプがイネー ブルされ、チップが通常動作を実行します。CPENを “H”にプルアップすると、チャージポンプに加えて、両 方のドライバ、非反転シングルエンド・レシーバおよび 差動レシーバがディスエーブルされます。反転シングル エンド・レシーバ（RXI）はアクティブのままでコント ロール・ラインをモニタし、I_CCは65µAに低下します。 レシーバをターンオフして、I_CCを0.5µAに低下させるに は、SHDNピンを“H”にプルアップします。 TXD：差動ドライバ入力（TTLコンパチブル）。 TXI：シングルエンド・ドライバ入力（TTLコンパチブル） TXDEN：差動ドライバ出力のイネーブル（TTLコンパチ ブル）。このピンを“H”レベルにすると、差動ドライバ が3ステートになります。“L”レベルにするとドライバ がイネーブルされます。この入力はシングルエンド・ド ライバには影響を与えません。 SHDN：シャットダウン入力（TTLコンパチブル）。この ピンが“H”のときに、デバイスがシャットダウンされま す。シャットダウン時には、すべてのドライバおよびレ シーバ出力が3ステートになり、チャージポンプがター ンオフされ、電源電流が0.5µAに低下します。このピン を“L”レベルにすると通常動作が可能です。

TEST CIRCUITS

R R VOD TXD+ TXD– LTC1323 • F01 VOC RL CL LTC1323 • F02 RXD+ TXD– RXD+ RXD– RXDO CL 15pF TXI

Figure 1 Figure 2 Figure 3

LTC1323 • F03 TXD– TXD+ TXI CL RL CL RL OUTPUT CL 500Ω S2 LTC1323 • F04 VCC S1 LTC1323 • F06 RXO RXI CL RXO RXI CL RL LTC1323 • F05 TXO TXI CL

Figure 4 Figure 5 Figure 6

SWITCHI G WAVEFOR S

U

W

1.5V 3V 0V TXD f = 1MHz: tr≤ 10ns: tf≤ 10ns 1.5V –VO VO tSKEW 1/2 VO LTC1323 • F07 tPLH tr 90% 50% 10% tPHL tf 90% 50% 10% VO tSKEW VDIFF = V(TXD+) – V(TXD–) TXD– TXD+ TXO：シングルエンド・ドライバ出力。 TXD＋：差動ドライバ非反転出力。 TXD−：差動ドライバ反転出力。 V_EE：負電源チャージポンプ出力。グランドへの1µFの バイパス・コンデンサが必要です。V_EEピンに外部負荷 が接続されている場合、バイパス・コンデンサの容量を 4.7µFまで大きくする必要があります。 C2−：C2負入力。C2＋_とC2−_{間に0.33µFのコンデンサ} を接続します。 C2＋：C2の正入力。C2＋_とC2−_{間に0.33µFのコンデン} サを接続します。 V_CC：正の電源入力。4.5 ≤ V_CC≤ 5.5V。グランドへの 1µFのバイパス・コンデンサが必要です。

ピン機能

SWITCHI G WAVEFOR S

U

W

1.5V 3V 0V TXDEN f = 1MHz: tr≤ 10ns: tf≤ 10ns 1.5V TXD+, TXD– TXD–, TXD+ VOL 5V tZL tLZ 0.5V OUTPUT NORMALLY LOW

0V LTC1323 • F08 2.3V 2.3V tZH VOH

OUTPUT NORMALLY HIGH tHZ

0.5V

Figure 8. Differential Driver Enable and Disable

Figure 11. Differential Receiver VOD2 (RXD+) – (RXD–) RXDO VOL VOH LTC1323 • F11 tPLH tPHL –VOD2 1.5V 1.5V 0V f = 1MHz: tr≤ 10ns: tf≤ 10ns 0V 1.5V 3V 0V TXD TXD– TXD+ f = 1MHz: tr≤ 10ns: tf≤ 10ns 1.5V VOL VOH VOL VOH LTC1323 • F09 tPHL tr 90% 0V 0V 10% tPLH tf 90% 0V 0V 10%

Figure 9. Differential Driver With Single-Ended Load

3V TXI TXO VOL VOH LTC1323 • F10 tPHL tPLH 0V 0V 0V 90% 90% 10% 10% 1.5V 1.5V tr tr f = 1MHz: tr≤ 10ns: tf≤ 10ns

SWITCHI G WAVEFOR S

U

W

Figure 12. Single-Ended Receiver 1.5V RXI, RXI RXI RXI 1.5V VOL VOH VIL VIH V VIH LTC1323 • F12 tPHL 0.8V 1.5V tPLH 2.4V 1.5V f = 1MHz: tr≤ 10ns: tf≤ 10ns

Figure 13. Receiver Enable and Disable 1.5V 3V 0V RXEN f = 1MHz: tr≤ 10ns: tf≤ 10ns 1.5V

RXO, RXO, RXDO VOL

5V

tZL tLZ

0.5V OUTPUT NORMALLY LOW

0V LTC1323 • F13 2.3V 2.3V tZH VOH

OUTPUT NORMALLY HIGH tHZ

0.5V RXO, RXO, RXDO

アプリケーション情報

機能説明 アップル互換コンピュータまたはペリフェラルの裏面の 「シリアル・ポート」は、きわめて汎用性の高い「マルチ プロトコル」コネクタです。このシリアル・ポートは、 広帯域幅LAN（AppleTalk/LocalTalkネットワーク）に接続 できなければならず、それには高速差動トランシーバを AppleTalk仕様に適合させる必要があります。さらに、 短いRS232スタイルのリンクを通して、プリンタやモデ ムに直接接続できなければなりません。LTC1323は、こ のようなポートをシングルチップ上にインプリメントす るのに必要なすべての機能を提供するように設計されて います。LTC1323には2つのバージョンがあります。よ り小形のパッケージでAppleTalkネットワークにインタ フェースするための最小ソリューションを提供する16ピ ンSOバージョンと、さらに完全なAppleTalk/モデム/プ リンタ・シリアル・ポートをインプリメントするのに必 要なすべてのハンドシェーキング・ラインを含む、より 大きな24ピンSOワイド・バージョンです。すべての 適合性を提供するとともに、バッテリ動作機器の寿命を 延長するための0.5µA低消費電力シャットダウン・モー ドを備えています。24ピンSOワイド・バージョンに は、65µA（標準）の消費電流で外部信号をモニタするレ シーバ・キープアライブ・モードが含まれています。 LTC1323は、データ伝送のためのRS422規格に適合する 差動ドライバ/レシーバ・ペアを内蔵しており、ドライバ は代表的なLocalTalkインタフェース・トランス/RFI干渉 ネットワークの一次側100Ωに2Vをドライブするように 規定されています。差動RS422ドライバの出力はいずれ もシングルエンド・ドライバとしても使用できるため、 LTC1323は標準のシリアル接続を介して通信を行うこと ができます。24ピンSOワイドLTC1323には、さらに1つの シングルエンド専用ドライバと2つのハンドシェーキン グ・ライン用のRS232準拠シングルエンド・レシーバも内 蔵されています。すべてのバージョンに、オンボード・ チャージポンプが内蔵されており、シングルエンド・ドラ イバに必要なレギュレートされた−5V電源を提供しま す。このチャージポンプは、最大10mAの外部負荷電流を

EXTERNAL CHIP VCC VEE IVEE GND 12 24 21 1µF 4.7µF LTC1323 • F15 –5.5V ≤ VEE≤ –4.5V IVEE≤ 10mA 13 LTC1323 VCC = 5V C1 + + Figure 14

アプリケーション情報

差動AppleTalkまたはシングルエンド負荷のドライブ 差動ドライバは、AppleTalk負荷またはプリンタやモデ ムなどのシングルエンド負荷のいずれかをドライブでき ます。差動AppleTalk負荷では、TXD＋とTXD−が代表値 で1.2Vと3.5Vの間で振幅します（図14a参照）。プリンタ などのシングルエンド3kΩ負荷では、TXD＋またはTXD −_{は、±3.7Vのシングルエンド電圧振幅条件を満足しま} す（図14b）。自動スイッチング回路は、シングルエンド 信号のドライブ中に出力がグランドに短絡した場合に、 差動ドライバがチャージポンプに負荷をかけすぎないよ う防止します。これによって、第二のシングルエンド・ ドライバは、最初のドライバが短絡しても通常どおり動 作を続けるため、チャージポンプ出力に取り付けられて いる外部回路は、ドライバ出力に故障が発生しても動作 を継続できます。 サーマル・シャットダウン保護回路 LTC1323は、ドライバ出力での長時間の短絡からデバイ スを保護するサーマル・シャットダウン回路を内蔵して います。ドライバ出力が他の出力または電源に短絡する と、電流は最大500mAに制限されます。ダイの温度が 150℃を超えると、サーマル・シャットダウン回路がド ライバ出力をディスエーブルします。ダイの温度が約 130℃まで冷えると、出力は再びイネーブルされます。 まだ、短絡状態が継続している場合には、再びデバイス が加熱され、このサイクルが繰り返されます。このサイ クルは約10Hzで発生し、過剰な電力損失によってデバ イスが破壊されるのを防止します。短絡状態がなくなる と、デバイスは通常動作に復帰します。 電源シャットダウン LTC1323のパワー・シャットダウン機能は、バッテリ動 作システム用に設計されています。SHDNを“H”にする と、デバイスはシャットダウン・モードに入ります。 シャットダウン時には、電源電流は代表値で2.4mAから 0.5µAに低下し、チャージポンプがターンオフし、ドラ イバおよびレシーバ出力は3ステートになります。 レシーバ・キープアライブ・モード（24ピンSOワイ ド・パッケージのみ） LTC1323の24ピンSOワイド・バージョンにも、省電力の レシーバ・キープアライブ・モードがあります。CPENを “H”にプルアップすると、チャージポンプがターンオフ され、両ドライバの出力、非反転シングルエンド・レシー バ、および差動レシーバが3ステートになります。反転シ ングルエンド・レシーバ（RXI）はアクティブのまま維持 さ れ 、I_CCは 65µAに 低 下 し 、レ シ ー バ 遅 延 時 間 が 最 大 400nsまで増加します。このレシーバはウェイクアップ・ コントロール信号をモニタするのに使用できます。 チャージポンプ用コンデンサと電源のバイパス LTC1323には、チャージポンプを動作させるために、 C1＋からC1−とC2＋からC2−にそれぞれ1個ずつ合計2個 の0.33µFの外付けコンデンサが必要です。これらのコン デンサは、低ESRタイプで、できる限りLTC1323の近く に取り付けなければなりません。このアプリケーション にはモノリシック・セラミック・コンデンサが適してい ます。チャージポンプ・ピンに2µF以上のコンデンサを 取り付けると、内部ピーク電流が破壊的レベルにまで上 昇する危険性がありますので、このようなコンデンサは 使用しないでください。LTC1323では、チャージポンプ の適切な動作を保証しデータ・エラーを防止するため に、V_CCとV_EEを十分にバイパスする必要もあります。 V_CCからグランドに1µFのコンデンサを接続すれば十分 です。また、V_EEからグランドにも1µFのコンデンサが 必要ですが、V_EEピンに外部負荷が接続されている場合 は4.7µFに増やす必要があります。電源のバイパスに は、セラミックまたはタンタル・コンデンサで十分で す。アルミニウム電解コンデンサは、適切なチャージポ ンプ動作を実行できるだけ十分にESRが低い場合にしか 使用してはなりません。バイパスやチャージポンプ・コ ンデンサが不十分であると、チャージポンプの出力が早 期にレギュレーションを外れてしまい、シングルエン ド・ドライバ出力での出力振幅が低下します。

EXTERNAL CHIP VCC VEE IVEE GND 12 24 21 1µF 4.7µF LTC1323 • F15 –5.5V ≤ VEE≤ –4.5V IVEE≤ 10mA 13 LTC1323 VCC = 5V C1 + + Figure 15 TX 15 16 0.33µF 14 13 12 11 10 9 1 2 5 6 7 3 4 CHARGE PUMP LTC1323CS 5V LocalTalk TRANSFORMER RX 100pF 100pF 120Ω 100pF 100pF LTC1323 • TA02 0.33µF SHDN DATA IN TX ENABLE RX ENABLE DATA OUT 1µF 1µF + +

Typical LocalTalk Connection

TYPICAL APPLICATIO

N

U

S

VEEからの外部負荷のドライブ 図15に示すとおり、グランドとV_EEピンの間に外部負荷 を接続することができます。LTC1323のV_EEピンは、ピ ン電圧が−4.5Vから−5.5Vの範囲で維持されていれば、 最大10mAの電流をシンクします。外部負荷が接続され ている場合は、V_EEのバイパス・コンデンサの容量を 4.7µFに増やす必要があります。LTC1323と外部チップ の両方に別々のV_CCバイパス・コンデンサが必要です が、V_EEバイパス・コンデンサは共用できます。 EMIフィルタ 大部分のLocalTalkアプリケーションは、各ドライバと レシーバおよびコネクタ間の抵抗−コンデンサのT型回 路から成る電磁妨害（EMI）フィルタを使用しています。 残念ながら、これらの抵抗によってドライバの出力信号 が ケ ー ブ ル に 届 く 前 に か な り 減 衰 し て し ま い ま す 。 LTC1323は単一電源差動ドライバを使用しているため、 これらの抵抗値を5∼10Ωに下げて、ケーブルでの十分な 振幅を保証する必要があります（図16a）。ほとんどのアプ リケーションでは、シールド付きのコネクタやケーブル を使用する限り、抵抗がまったなくてもEMIが増大する ことはありません（図16b）。抵抗がない場合、LocalTalkト ランスの１次側の抵抗はDC負荷だけです。これによっ て、ドライバ出力アクティブ時の直流スタンバイ電流が 増加しますが、ドライバは損傷なく無制限に直接短絡に 対応可能なため、ドライバに悪影響を与えることはあり ません。トランスの一次側の抵抗は、LTC1323を通常どお り動作させ、熱シャットダウンに入らせないようにする には、15Ω以上でなければなりません。フェライト・ビー ズとコンデンサのT型回路を使用して、振幅とEMI余裕を 向上させることができます（図16C）。 5Ω TO 10Ω 5Ω TO 10Ω (a) (b) (c) 100pF

FERRITE BEAD FERRITE BEAD

100pF

LTC1323 • F16

100pF

Figure 16. EMI Filters
