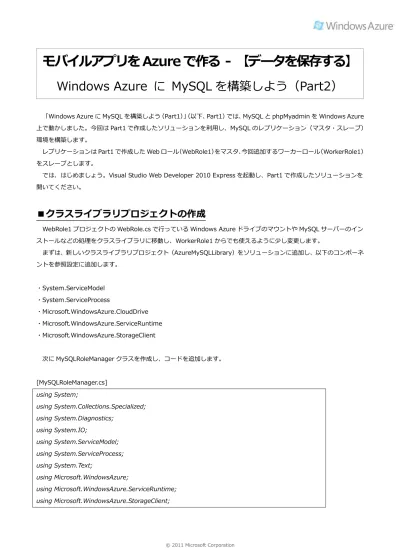

モバイルアプリをAzure で作る - 【データを保存する】

Windows Azure に MySQL を構築しよう（Part2）

「Windows Azure に MySQL を構築しよう（Part1）」（以下、Part1）では、MySQL と phpMyadmin を Windows Azure 上で動かしました。今回は Part1 で作成したソリューションを利⽤し、MySQL のレプリケーション（マスタ・スレーブ）環境を構築します。

レプリケーションは Part1 で作成した Web ロール（WebRole1）をマスタ、今回追加するワーカーロール（WorkerRole1）をスレーブとします。

では、はじめましょう。Visual Studio Web Developer 2010 Express を起動し、Part1 で作成したソリューションを開いてください。

■クラスライブラリプロジェクトの作成

WebRole1 プロジェクトの WebRole.cs で⾏っている Windows Azure ドライブのマウントや MySQL サーバーのインストールなどの処理をクラスライブラリに移動し、WorkerRole1 からでも使えるように少し変更します。まずは、新しいクラスライブラリプロジェクト（AzureMySQLLibrary）をソリューションに追加し、以下のコンポーネントを参照設定に追加します。・System.ServiceModel ・System.ServiceProcess ・Microsoft.WindowsAzure.CloudDrive ・Microsoft.WindowsAzure.ServiceRuntime ・Microsoft.WindowsAzure.StorageClient 次に MySQLRoleManager クラスを作成し、コードを追加します。 [MySQLRoleManager.cs] using System; using System.Collections.Specialized; using System.Diagnostics; using System.IO; using System.ServiceModel; using System.ServiceProcess; using System.Text; using Microsoft.WindowsAzure; using Microsoft.WindowsAzure.ServiceRuntime; using Microsoft.WindowsAzure.StorageClient;

(2)

namespace AzureMySQLLibrary {

[ServiceBehavior(InstanceContextMode = InstanceContextMode.Single)] public class MySQLRoleManager

{

private CloudStorageAccount StorageAccount; private CloudDrive AzureDrive;

private string MySQLPath;

private MySQLRoleManager() {

}

public static MySQLRoleManager GeMySQLRoleManager() {

MySQLRoleManager manager = new MySQLRoleManager();

manager.Initialize();

return manager; }

public void Start() {

string currentRoleName = string.Empty; // Windows Azure ドライブのマウント

CloudBlobClient blobClient = StorageAccount.CreateCloudBlobClient();

// 【#1】ロール名を取得しコンテナ名に設定 currentRoleName = RoleEnvironment.CurrentRoleInstance.Role.Name.ToLower(); CloudBlobContainer blobContainer = blobClient.GetContainerReference(currentRoleName); AzureDrive = StorageAccount.CreateCloudDrive(blobContainer.GetPageBlobReference("disk.vhd").Uri.ToString( ));

(3)

// 【#2】Hosts とファイアウォールの設定 StringBuilder hosts = new StringBuilder(); foreach (var r in RoleEnvironment.Roles) {

var role = RoleEnvironment.Roles[r.Key]; string roleName = role.Name;

string ipAddr =

role.Instances[0].InstanceEndpoints["MySQL"].IPEndpoint.Address.ToString();

// ファイアウォールの設定

string arg = "advfirewall firewall add rule name=\"mysql\" dir=in action=allow program=\"{0}mysql\\bin\\mysqld.exe\" enable=yes remoteip={1}/32";

ExecuteCommand("netsh", string.Format(arg, driveLetter, ipAddr));

// Host に書き込む内容を作成

hosts.AppendFormat("{0} {1}\r\n", ipAddr, roleName); }

string path = Environment.SystemDirectory + @"\drivers\etc\hosts"; File.AppendAllText(path, hosts.ToString());

// 【#3】Blob からひな形を取得して MySQL の設定ファイル書き換え CloudBlockBlob blockBlob =

blobContainer.GetBlockBlobReference("my.template.ini"); string templateText = blockBlob.DownloadText();

string outPath = Path.Combine(driveLetter, @"mysql\my.ini");

var parameters = new NameValueCollection(); parameters["driveLetter"] = driveLetter;

string contents = SubstituteParameters(parameters, templateText); File.WriteAllText(outPath, contents);

// MySQL サービスのインストール

MySQLPath = Path.Combine(driveLetter, @"mysql\bin\mysqld.exe"); ExecuteCommand(MySQLPath, "--install mysql");

// MySQL サービスの開始

using (ServiceController sc = new ServiceController("mysql")) {

(4)

sc.Start(); }

}

public void Stop() {

// MySQL サービスを停止

using (ServiceController sc = new ServiceController("mysql")) {

if (sc.Status == ServiceControllerStatus.StartPending) sc.Stop();

}

// MySQL サービスのアンインストール

ExecuteCommand(MySQLPath, "--remove mysql");

// Windows Azure ドライブのアンマウント AzureDrive.Unmount();

}

// 初期化

private void Initialize() { // 構成設定パブリッシャの初期設定 CloudStorageAccount.SetConfigurationSettingPublisher( (configName, configSettingPublisher) => { var connectionString = RoleEnvironment.GetConfigurationSettingValue(configName); configSettingPublisher(connectionString); } ); StorageAccount = CloudStorageAccount.FromConfigurationSetting("StorageConnectionString"); } // パラメータを書き換える

private string SubstituteParameters(NameValueCollection parameters, string input) {

(5)

string output = input;

foreach (var parameter in parameters.AllKeys) {

output = output.Replace("{" + parameter + "}", parameters[parameter]); }

return output; }

// 指定したファイルを実⾏

private void ExecuteCommand(String filePath, String arg) {

var psi = new ProcessStartInfo(); psi.FileName = filePath;

psi.Arguments = arg;

psi.RedirectStandardOutput = true; psi.UseShellExecute = false; psi.CreateNoWindow = true;

using (var proc = new Process()) { proc.StartInfo = psi; proc.Start(); proc.WaitForExit(30000); } } } } Part1 の WebRole.cs とほぼ同じ処理となっていますが、以下の 3 点を変更しています。・【#1】ロールによって異なる VHD ファイルを使⽤するため、コンテナ名を固定からロール名を使うように変更・【#2】ロール間で通信を⾏うために Hosts を作成し、ファイアウォールの設定を追加

・【#3】ロールによって異なる MySQL の設定ファイルを使⽤するため、my.ini のひな形となるテキストを Blob から取得

□Web ロールプロジェクトの修正

Web ロールプロジェクト（WebRole1）を修正します。まずは、エンドポイントの設定を追加し、他のロールから MySQL に接続できるようにします。

(6)

次に、先ほど作成した MySQLManager クラスを使うように AzureMySQLLibrary を参照設定に追加し WebRole.cs のコードを修正します。 [WebRole.cs] using Microsoft.WindowsAzure.ServiceRuntime; using AzureMySQLLibrary; namespace WebRole1 {

public class WebRole : RoleEntryPoint {

private MySQLRoleManager Manager = null; public override bool OnStart()

{

Manager = MySQLRoleManager.GeMySQLRoleManager(); Manager.Start();

return base.OnStart(); }

public override void OnStop() { Manager.Stop(); base.OnStop(); } } }

(7)

© 2011 Microsoft Corporation □ワーカーロールプロジェクトの作成 新しいワーカーロールプロジェクト（WorkerRole1）を追加します。最初に、エンドポイント、ロールのランタイムの権限を管理者へ昇格、ストレージの接続⽂字列、の 3 つを設定します。 1.エンドポイントの設定 （エンドポートの追加-ワーカーロール） 名前：MySQL 種類：Internal プロトコル：tcp プライベートポート：3306 2. ロールのランタイムの権限を管理者へ昇格 [ServiceDefinition.csdef] <WorkerRole name="WorkerRole1"> ・・・・省略・・・ <Runtime executionContext="elevated" /> </WorkerRole>

(8)

© 2011 Microsoft Corporation 3. ストレージの接続⽂字列（名前：StorageConnectionString） （ストレージアカウント接続⽂字列） 次に AzureMySQLLibrary を参照設定に追加し、Web ロールと同様にロール・インスタンスの起動時と終了時にコードを追加します。WorkerRole1 はこれで完了です。 [WorkerRole.cs] using System.Diagnostics; using System.Net; using System.Threading; using Microsoft.WindowsAzure.ServiceRuntime; using AzureMySQLLibrary; namespace WorkerRole1 {

public class WorkerRole : RoleEntryPoint {

private MySQLRoleManager Manager = null;

public override void Run() {

(9)

// これはワーカーの実装例です。実際のロジックに置き換えてください。 Trace.WriteLine("WorkerRole1 entry point called", "Information");

while (true) { Thread.Sleep(10000); Trace.WriteLine("Working", "Information"); } }

public override bool OnStart() { // 同時接続の最大数を設定します ServicePointManager.DefaultConnectionLimit = 12; Manager = MySQLRoleManager.GetMySQLManager(); Manager.Start(); return base.OnStart(); }

public override void OnStop() { Manager.Stop(); base.OnStop(); } } } □MySQL の準備

最初に WorkerRole1 で使⽤する Windows Azure ドライブの VHD ファイルを⽤意します。今回は Part1 で使⽤した VHD ファイルをコピーして使います。CloudXplorer を起動して、コンテナ（workerrole1）を新しく作成し、Part1 で作成した webrole1 コンテナにある disk.vhd をコピーして入れます。

次に MySQL の設定で使⽤する my.template.ini を作成し Windows Azure Storage にアップロードします。 my.template.ini はマスタ⽤とスレーブ⽤を作成し各コンテナにアップロードします。

(10)

© 2011 Microsoft Corporation マスタ⽤ my.template.ini（webrole1 コンテナ） [mysqld] basedir={driveLetter}mysql datadir={driveLetter}mysql\data innodb_data_home_dir={driveLetter}mysql\data port=3306 innodb_flush_method=normal log-bin server-id=10 スレーブ⽤ my.template.ini（workerrole1 コンテナ） [mysqld] basedir={driveLetter}mysql datadir={driveLetter}mysql\data innodb_data_home_dir={driveLetter}mysql\data port=3306 innodb_flush_method=normal server-id=11 （webrole1 コンテナ）

最後に、WorkerRole1 で動いている MySQL も管理できるように phpMyAdmin の設定を⾏います。phpMyAdmin フォルダの直下にある config.sample.inc.php をコピーして、config.inc.php を作成します。config.inc.php の Servers configuration に管理するサーバーの情報（下記）を追加します。 $i++; /* Authentication type */ $cfg['Servers'][$i]['auth_type'] = 'cookie'; /* Server parameters */ $cfg['Servers'][$i]['host'] = 'WorkerRole1'; $cfg['Servers'][$i]['connect_type'] = 'tcp'; $cfg['Servers'][$i]['compress'] = false;

(11)

/* Select mysqli if your server has it */ $cfg['Servers'][$i]['extension'] = 'mysql'; $cfg['Servers'][$i]['AllowNoPassword'] = false;

/* rajk - for blobstreaming */

$cfg['Servers'][$i]['bs_garbage_threshold'] = 50; $cfg['Servers'][$i]['bs_repository_threshold'] = '32M'; $cfg['Servers'][$i]['bs_temp_blob_timeout'] = 600; $cfg['Servers'][$i]['bs_temp_log_threshold'] = '32M'; これで準備完了です。ビルドして問題がなければデプロイします。デプロイが終わったらレプリケーションの設定を⾏います。 □レプリケーションの設定 マスタとなる WebRole1 にリモートデスクトップで接続し、mysql コンソールアプリケーションを使いスレーブユーザーアカウント（repl）を作成します。

GRANT REPLICATION SLAVE ON *.* TO repl@'WorkerRole1' IDENTIFIED BY 'password';

次に、スレーブとなる WorkerRole1 にリモートデスクトップで接続し、同じく mysql コンソールアプリケーションを使い、レプリケーションの設定を⾏って開始します。

CHANGE MASTER TO MASTER_HOST='WebRole1',MASTER_PORT=3306,MASTER_USER='repl', MASTER_PASSWORD='password';

SLAVE START;

※WorkerRole1 の MySQL が起動しない場合や Windows Azure ドライブのマウントが失敗する場合は、WebRole1 と同じように、コピーではなくローカルで VHD ファイルを作成してアップロードし、再度デプロイしてみてください。

これでレプリケーションの設定は完了です。マスタが更新されるとスレーブにその更新内容が伝わり、同期されます。最後に、WebRole1 の phpMyAdmin から WorkerRole1 の MySQL も管理できるようにユーザーを追加しておきます。

GRANT ALL PRIVILEGES ON *.* TO root@'WebRole1' IDENTIFIED BY "P@ssw0rd";

今回は、Part1 で作成した MySQL の実⾏環境を使った、MySQL のレプリケーションについて解説しました。 Windows Azure では IP アドレスを固定する機能はありませんし、標準では名前を使って特定のインスタンスを指定することもできません。このため、MySQL 以外の汎⽤的なアプリケーションやサービスを使うシナリオでも、Hosts やファイアウォールの考え方は有⽤です。ぜひご活⽤ください。
