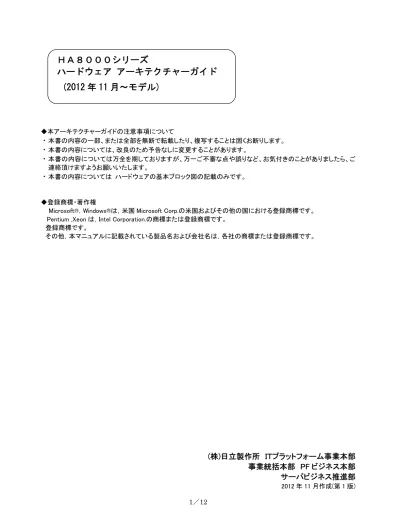

HA8000 シリーズハードウェアアーキテクチャーガイド (2012 年 11 月 ~ モデル ) 本アーキテクチャーガイドの注意事項について 本書の内容の一部 または全部を無断で転載したり 複写することは固くお断りします 本書の内容については 改良のため予告なしに変更することがあります 本書の内容

◆本アーキテクチャーガイドの注意事項について ・ 本書の内容の一部、または全部を無断で転載したり、複写することは固くお断りします。 ・ 本書の内容については、改良のため予告なしに変更することがあります。 ・ 本書の内容については万全を期しておりますが、万一ご不審な点や誤りなど、お気付きのことがありましたら、ご 連絡頂けますようお願いいたします。 ・ 本書の内容については ハードウェアの基本ブロック図の記載のみです。 ◆登録商標・著作権

Microsoft®，Windows®は，米国 Microsoft Corp.の米国およびその他の国における登録商標です。 Pentium ,Xeon は，Intel Corporation.の商標または登録商標です。

登録商標です。 その他，本マニュアルに記載されている製品名および会社名は，各社の商標または登録商標です。

(株)日立製作所 ＩＴプラットフォーム事業本部

事業統括本部 PF ビジネス本部

ＨＡ８０００シリーズ

ハードウェア アーキテクチャーガイド

(2012 年 11 月～モデル)

HA8000/SS10 AL2,CL2,DL2,EL2,FL2 には以下の特徴があります。 ・インテル社製 C204 チップセット採用による 1 プロセッサーシステムの実現

・インテル Xeon プロセッサーE3-1220v2(3.10GHz)、Pentium プロセッサーG640(2.60GHz)の採用 ・DDR3 1600 Unbuffered ECC DIMM 採用による高速 I/O の実現

・メインメモリーを最大 32GB 搭載可能 ・PCI Express 3.0（16 レーン）の採用 *1

*1：インテル Xeon プロセッサーE3-1220v2 を搭載している場合は PCI-Exspress 3.0 で、 インテル Pentium プロセッサーG640 を搭載している場合は PCI-Express 2.0 で動作します。

HA8000/SS10 アーキテクチャー

Intel C204 (Cougar Point(Standard PCH)) LAN (Broadcom BCM5718) USB PCI1 LAN×2 RAID ボード （AL2 ﾓﾃﾞﾙ） Max 1CPU Xeon(4 ｺｱ) / Pentium(2 ｺｱ) CPU Core L3 Cache CPU Core SATA _×5 ×9 （External:6、Internal：3） Main Memory (DDR3 1600MHz) 4 Slot PCI Express [x4] Gen2 PCI3 PCI Express [x4] PCI 32bit/33MHz PCI2 PCI4(非サポート) Pilot3 SVGA(15pin) Serial#1 PCI Ex p res s [x1 ] LAN 管理用LAN (MICREL KSZ8041RNL) DMI(4GB/s) PCI Express [x16] Gen3 BMC PCI Ex p res s [x1 ] Gen2 Gen2 Gen2

HA8000/TS10 AL2,BL2,CL2,DL2,EL2,FL2,GL2,HL2 には以下の特徴があります。 ・インテル社製 C204 チップセット採用による 1 プロセッサーシステムの実現

・インテル Xeon プロセッサーE3-1280v2(3.60GHz)、E3-1270v2(3.50GHz)、E3-1220v2(3.10GHz)、 Pentium プロセッサーG2120(3.10GHz)の採用

※TS10EL2,FL2 は Pentium プロセッサーG2120(3.10GHz)非サポート ・DDR3 1600 Unbuffered ECC DIMM 採用による高速 I/O の実現 ・メインメモリーを最大 32GB 搭載可能。

・PCI Express 3.0（16 レーン）の採用 *1

*1：インテル Xeon プロセッサーE3-1280v2/E3-1270v2/E3-1220v2 を搭載している場合は

PCI-Exspress 3.0 で、インテル Pentium プロセッサーG2120 を搭載している場合は PCI-Express 2.0 で動作します。

HA8000/TS10 アーキテクチャー

Intel C204 (Cougar Point(Standard PCH)) LAN (Broadcom BCM5718) USB PCI1 LAN×2 RAID ボード （AL2/BL2/GL2/HL2 ﾓﾃﾞﾙ） Max 1CPU Xeon(4 ｺｱ) / Pentium(2 ｺｱ) CPU Core L3 Cache CPU Core SATA _×5 ×9 （External:6、Internal：3） Main Memory (DDR3 1600MHz) 4 Slot PCI Express [x4] Gen2 PCI3 PCI Express [x4] PCI 32bit/33MHz PCI2 PCI4(非サポート) Pilot3 SVGA(15pin) Serial#1 PCI Ex p res s [x1 ] LAN 管理用LAN (MICREL KSZ8041RNL) DMI(4GB/s) PCI Express [x16] Gen3 BMC PCI Ex p res s [x1 ] Gen2 Gen2 Gen2

HA8000/ TS10-ｈ HM1,JM1,KM1,LM1,MM1 には以下の特徴があります。 ・インテル社製 C600 チップセット採用による 1 プロセッサーシステム

・インテル Xeon プロセッサーE5-2470(2.3GHz)/E5-2440(2.4GHz)/E5-2420(1.9GHz)/ E5-2403(1.8GHz)/E5-2430L(2.0GHz)/インテル Pentium プロセッサー1403(2.6GHz)を採用 ・DDR3-1600 Widerange Registered DIMM / DDR3-1333 Widerange Registered DIMM の採用により

高速な I/O を実現。 x4/x8 SDDC、Mirror,Lockstep,Spare,Device tagging 対応、最大 192GB 搭載可能*1

HA8000/ TS10-h アーキテクチャー

Patsburg-A (Intel C600) Pilot3 SVGA(15pin) Serial#1 LAN LAN (Broadcom BCM5718) LAN USB 10/100 KSZ8051 ×10

(4x Rear, 2x Front, 4x Internal) Intel QuickPath Interconnect(QPI):8GT/s,7.2GT/s,6.4GT/s

6 Slot PCI Express[x1] BMC Main Memory (DDR3-1333 / DDR3-1600) Xeon(8 / 6 / 4 / 2 ｺｱ) L3 Cache CPU Core CPU Core (CPU1) PCI Express[x16] Gen3 PCI E 3

PCI Express[x8] Gen3 PCI E 2 SATA Gen2 PCI Ex p res s [x1 ] RMII Management LAN Gen2 USB2.0 TPM1.2

PCI Express[x4] Gen2 PCI E 4

PCI Express[x1] Gen2 PCI E 5

HA8000/TS20 AM1,BM1,CM1,DM1,EM1,FM1 には以下の特徴があります。 ・インテル社製 C600 チップセット採用による 2 プロセッサーシステムの実現

・インテル Xeon プロセッサーE5-2470(2.3GHz)/E5-2440(2.4GHz)/E5-2420(1.9GHz)/ E5-2403(1.8GHz)/E5-2430L(2.0GHz)を採用

・DDR3-1600 Widerange Registered DIMM / DDR3-1333 Widerange Registered DIMM の採用により 高速な I/O を実現。

x4/x8 SDDC、Mirror,Lockstep,Spare,Device tagging 対応、最大 384GB(192GB/CPU)搭載可能*1

HA8000/TS20 アーキテクチャー

Patsburg-A (Intel C600) Max 2CPU Pilot3 SVGA(15pin) Serial#1 LAN LAN (Broadcom BCM5718) LAN USB PCI Express[x8] 10/100 KSZ8051 ×10

(4x Rear, 2x Front, 4x Internal) Intel QuickPath Interconnect(QPI):8GT/s,7.2GT/s,6.4GT/s

6 Slot Gen3 PCI Express[x1] BMC Main Memory (DDR3-1333 / DDR3-1600) Main Memory (DDR3-1333 / DDR3-1600) 6 Slot Xeon(8 / 6 / 4 ｺｱ) L3 Cache CPU Core CPU Core (CPU2) Xeon(8 / 6 / 4 ｺｱ) L3 Cache CPU Core CPU Core (CPU1) PCI E 1 PCI Express[x16] Gen3 PCI E 3

PCI Express[x8] Gen3 PCI E 2 SATA Gen2 PCI Ex p res s [x1 ] RMII Management LAN Gen2 USB2.0 TPM1.2

PCI Express[x4] Gen2 PCI E 4

PCI Express[x1] Gen2 PCI E 5

HA8000/RS110 AL2,BL2,CL2,DL2,EL2,FL2,GL2 には以下の特徴があります。 ・インテル社製 C204 チップセット採用による 1 プロセッサーシステムの実現

・インテル Xeon プロセッサーE3-1280v2(3.60GHz)、E3-1270v2(3.50GHz)、E3-1220v2(3.10GHz)、 Pentium プロセッサーG2120(3.10GHz)の採用

※RS110EL2,FL2 は Pentium プロセッサーG2120(3.10GHz)非サポート ・DDR3 1600 Unbuffered ECC DIMM 採用による高速 I/O の実現

・メインメモリーを最大 32GB 搭載可能。 ・PCI Express 3.0（8 レーン）の採用 *1

*1：インテル Xeon プロセッサーE3-1280v2/E3-1270v2/E3-1220v2 を搭載している場合は

PCI-Exspress 3.0 で、インテル Pentium プロセッサーG2120 を搭載している場合は PCI-Express 2.0 で動作します。

HA8000/RS110 アーキテクチャー

Intel C204 (Cougar Point(Standard PCH)) LAN (Broadcom BCM5718) USB LAN×2 PCI1：RAID ボード （AL2/BL2/GL2 ﾓﾃﾞﾙ） Max 1CPU Xeon(4 ｺｱ) / Pentium(2 ｺｱ) CPU Core L3 Cache CPU Core SATA _×5 ×9 （External:6、Internal：3） Main Memory (DDR3 1600MHz) 4 Slot Pilot3 SVGA(15pin) Serial#1 PCI Ex p res s [x1 ] LAN 管理用LAN (MICREL KSZ8041RNL) DMI(4GB/s) PCI Express [x16] Gen3 BMC PCI Ex p res s [x1 ] Gen2 Gen2 Riser Card ・PCI1：PCI Express(x8) ・PCI2：PCI Express(x8)

HA8000/RS110-h HM1,LM1,KM1,MM1 には以下の特徴があります。 ・インテル社製 C600 チップセット採用による 1 プロセッサーシステム

・インテル Xeon プロセッサーE5-2470(2.3GHz)/E5-2440(2.4GHz)/E5-2420(1.9GHz)/

E5-2403(1.8GHz)/E5-2430L(2.0GHz) /インテル Pentium プロセッサー1403(2.6GHz)を採用 ・DDR3-1600 Widerange Registered DIMM / DDR3-1333 Widerange Registered DIMM の採用により

高速な I/O を実現。 x4/x8 SDDC、Mirror,Lockstep,Spare,Device tagging 対応、最大 192GB 搭載可能*1

HA8000/RS110-h アーキテクチャー

Patsburg-A (Intel C600) Pilot3 SVGA(15pin) Serial#1 USB 10/100 KSZ8051 ×10

(4x Rear, 2x Front, 4x Internal) Intel QuickPath Interconnect(QPI):8GT/s,7.2GT/s,6.4GT/s

6 Slot PCI Express[x2] BMC Main Memory (DDR3-1333 / DDR3-1600) Xeon(8 / 6 / 4 / 2 ｺｱ) L3 Cache CPU Core CPU Core (CPU1)

PCI Express[x16] Gen3 PCI E 2 PCI Express[x8] Gen3 RAID 専用 SATA Gen2 PCI Ex p res s [x1 ] RMII Management LAN Gen1 USB2.0 TPM1.2

PCI Express[x4] Gen2 PCI E 1 LAN LAN LAN LAN LAN (Broadcom BCM5719)

HA8000/RS210 AM1,BM1,CM1,DM1,EM1 には以下の特徴があります。 ・インテル社製 C600 チップセット採用による 2 プロセッサーシステムの実現

・インテル Xeon プロセッサーE5-2470(2.3GHz)/E5-2440(2.4GHz)/E5-2420(1.9GHz)/ E5-2403(1.8GHz)/E5-2430L(2.0GHz)を採用

・DDR3-1600 Widerange Registered DIMM / DDR3-1333 Widerange Registered DIMM の採用により 高速な I/O を実現。

x4/x8 SDDC、Mirror,Lockstep,Spare,Device tagging 対応、最大 384GB(192GB/CPU)搭載可能*1

HA8000/RS210 アーキテクチャー

Patsburg-A (Intel C600) Max 2CPU Pilot3 SVGA(15pin) Serial#1 USB ×10

(4x Rear, 2x Front, 4x Internal) Intel QuickPath Interconnect(QPI):8GT/s,7.2GT/s,6.4GT/s

6 Slot BMC Main Memory (DDR3-1333 / DDR3-1600) Main Memory (DDR3-1333 / DDR3-1600) 6 Slot Xeon(8 / 6 / 4 ｺｱ) L3 Cache CPU Core CPU Core (CPU2) Xeon(8 / 6 / 4 ｺｱ) L3 Cache CPU Core CPU Core (CPU1) PCI Express[x16] Gen3 PCI E 2 PCI Express[x8] Gen3 RAID 専用 SATA PCI Ex p res s [x1 ] RMII Gen1 USB2.0 TPM1.2 10/100 KSZ8051 PCI Express[x2] Gen2 Management LAN LAN LAN LAN LAN LAN (Broadcom BCM5719)

PCI Express[x4] Gen2 PCI E 1

HA8000/RS210-h HM1,JM1,KM1 には以下の特徴があります。

・インテル社製 C600 チップセット採用による 2 プロセッサーシステムの実現

・インテル Xeon プロセッサーE5-2690(2.9GHz)/E5-2670(2.6GHz)/E5-2640(2.5GHz)/

E5-2620(2.0GHz)/E5-2609(2.4GHz)/E5-2603(1.8GHz)/E5-2630L(2.0GHz)/E5-2637(3.0GHz)を採用 ※RS210CL は Xeon プロセッサーL5630(2.13GHz)のみ採用

・DDR3-1600 Widerange Registered DIMM / DDR3-1333 Load Reduced DIMM の採用により 高速な I/O を実現。

x4/x8 SDDC、Mirror,Lockstep,Spare,Device tagging 対応、最大 768GB(384GB/CPU)搭載可能*1 *1：RS210CL はメモリ最大 24GB(12GB/CPU)搭載可能

HA8000/RS210-h アーキテクチャー

Patsburg-A (Intel C600) Max 2CPU Pilot3 SVGA(15pin) Serial#1 LAN LAN (Broadcom BCM5718) LAN USB PCI Express[x8] 10/100 PHY(SMSC) ×10

(4x Rear, 2x Front, 4x Internal) Intel QuickPath Interconnect(QPI):8GT/s,7.2GT/s,6.4GT/s

12 Slot Gen3 PCI Express[x1] BMC Main Memory (DDR3-1333 / DDR3-1600) Main Memory (DDR3-1333 / DDR3-1600) 12 Slot Xeon(8 / 6 / 4 ｺｱ) L3 Cache CPU Core CPU Core (CPU2) Xeon(8 / 6 / 4 ｺｱ) L3 Cache CPU Core CPU Core (CPU1) 未使用 RAID 専用 PCI Express[x8] PCI Express[x16] Gen3 Gen3 PCI E 1 PCI Express[x8] Gen3 PCI E 2 PCI Express[x8] Gen3 LAN riser SATA Gen2 PCI Ex p res s [x1 ] RMII Management LAN Gen2 USB2.0 TPM1.2

HA8000/RS220 AM1,CM1,DM1 および RS220-s TM1,UM1,SM1,VM1 には以下の特徴があります。 ・インテル社製 C600 チップセット採用による 2 プロセッサーシステムの実現

・インテル Xeon プロセッサーE5-2470(2.3GHz)/E5-2440(2.4GHz)/E5-2420(1.9GHz)/ E5-2403(1.8GHz)/E5-2430L(2.0GHz)を採用

・DDR3-1600 Widerange Registered DIMM / DDR3-1333 Widerange Registered DIMM の採用により 高速な I/O を実現。

x4/x8 SDDC、Mirror,Lockstep,Spare,Device tagging 対応、最大 384GB(192GB/CPU)搭載可能*1

HA8000/RS220，RS220-s アーキテクチャー

Patsburg-A (Intel C600) Max 2CPU Pilot3 SVGA(15pin) Serial#1 USB ×10

(4x Rear, 2x Front, 4x Internal) Intel QuickPath Interconnect(QPI):8GT/s,7.2GT/s,6.4GT/s

6 Slot BMC Main Memory (DDR3-1333 / DDR3-1600) Main Memory (DDR3-1333 / DDR3-1600) 6 Slot Xeon(8 / 6 / 4 ｺｱ) L3 Cache CPU Core CPU Core (CPU2) Xeon(8 / 6 / 4 ｺｱ) L3 Cache CPU Core CPU Core (CPU1)

PCI Express[x16] Gen3 PCI Express[x8] Gen3 RAID 専用 SATA PCI Ex p res s [x1 ] RMII Gen1 USB2.0 TPM1.2 10/100 KSZ8051 PCI Express[x2] Gen2 Management LAN LAN LAN LAN LAN LAN (Broadcom BCM5719) PCI E 1 PCI E 2 PCI Express[x4] PCI Express[x1] PCI E 3 PCI E 4 PCI Express[x4] PCI Express[x4] PCI Express[x4] Gen2 PCI E 5 PCI Express[x8]

HA8000/RS220-h HM1,JM1,KM1 には以下の特徴があります。

・インテル社製 C600 チップセット採用による 2 プロセッサーシステムの実現

・インテル Xeon プロセッサーE5-2690(2.9GHz)/E5-2670(2.6GHz)/E5-2640(2.5GHz)/

E5-2620(2.0GHz)/E5-2609(2.4GHz)/E5-2603(1.8GHz)/E5-2630L(2.0GHz)/E5-2637(3.0GHz)を採用 ※RS210CL は Xeon プロセッサーL5630(2.13GHz)のみ採用

・DDR3-1600 Widerange Registered DIMM / DDR3-1333 Load Reduced DIMM の採用により 高速な I/O を実現。

x4/x8 SDDC、Mirror,Lockstep,Spare,Device tagging 対応、最大 768GB(384GB/CPU)搭載可能*1 *1：RS220CL はメモリ最大 48GB(24GB/CPU)搭載可能

HA8000/RS220-h アーキテクチャー

Max 2CPU

PCI Express[x8]

Intel QuickPath Interconnect(QPI):8GT/s,7.2GT/s,6.4GT/s

12 Slot Gen3 Main Memory (DDR3-1333 / DDR3-1600) Main Memory (DDR3-1333 / DDR3-1600) 12 Slot Xeon(8 / 6 / 4 ｺｱ) L3 Cache CPU Core CPU Core (CPU2) Xeon(8 / 6 / 4 ｺｱ) L3 Cache CPU Core CPU Core (CPU1) PCIE 5 RAID 専用 PCI Express[x8] PCI Express[x16] Gen3 Gen3

PCI Express[x8] Gen3

PCI Express[x8] Gen3 LAN riser Patsburg-A (Intel C600) Pilot3 SVGA(15pin) Serial#1 LAN LAN (Broadcom BCM5718) LAN USB 10/100 PHY(SMSC) ×10

(4x Rear, 2x Front, 4x Internal) PCI Express[x1] BMC SATA Gen2 PCI Ex p res s [x1 ] RMII Management LAN Gen2 USB2.0 TPM1.2 PCI E 1 PCI E 2 PCI Express[x8] PCI Express[x8] PCI E 3 PCI E 4 PCI Express[x4] PCI Express[x4]

HA8000/RS440 AL2 には以下の特徴があります。

・インテル社製 7500 チップセット採用による 4 プロセッサーシステムの実現

・インテル Xeon プロセッサーE7-4870(2.40GHz)/E7-4850(2GHz)/E7-4830(2.13GHz)/E7-4807(1.86GHz)の 採用。

・LV-DDR3 1066 Registered DIMM の採用により高速な I/O を実現。x4/x8 SDDC、オンラインスペアメモリー、 メモリーミラーリング対応。最大 1TB 搭載可能。

HA8000/RS440 アーキテクチャー

Max4CPU Boxboro IOH#2 (Intel 7500) 計 64Slot Pilot-Ⅱ USB SATA PCI Express [x4] PCI Express 2.0 [x8] ×7 （External:5、Internal：2） PCI6 PCI9 PCI7 PCI Express 2.0 [x4] PCI5

Main Memory (SDRAM DDR3 1066MHz) PCI Express 2.0 [x4] PCI8 PCI Express 2.0 [x16] LAN×2 Xeon(10 / 8 / 6 ｺｱ) L3 Cache CPU Core CPU Core Xeon(10 / 8 / 6 ｺｱ) L3 Cache CPU Core CPU Core Xeon(10 / 8 / 6 ｺｱ) L3 Cache CPU Core CPU Core Xeon(10 / 8 / 6 ｺｱ) L3 Cache CPU Core CPU Core

Main Memory (SDRAM DDR3 1066MHz)

Main Memory (SDRAM DDR3 1066MHz)

Main Memory (SDRAM DDR3 1066MHz) ICH10 Boxboro IOH#1 (Intel 7500) PCI Express 2.0 [x8] PCI Express _[x4] ×6 LAN (Intel 82576NS) LAN (Intel 82576NS) PCI Express [x2] PCI Express [x2] LAN×2 SVGA Serial#1 IO Riser PCI Express [x1]
