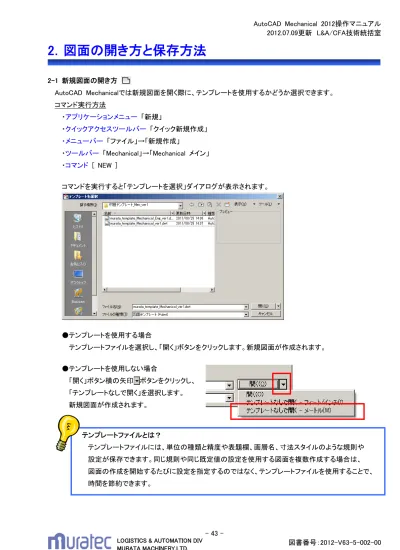

2．図面の開き方と保存方法

2-1 新規図面の開き方 AutoCAD Mechanicalでは新規図面を開く際に、テンプレートを使用するかどうか選択できます。 コマンド実行方法 ・アプリケーションメニュー 「新規」 ・クイックアクセスツールバー 「クイック新規作成」 ・メニューバー 「ファイル」→「新規作成」 ・ツールバー 「Mechanical」→「Mechanical メイン」 ・コマンド [ NEW ] コマンドを実行すると「テンプレートを選択」ダイアログが表示されます。 ●テンプレートを使用する場合 テンプレートファイルを選択し、「開く」ボタンをクリックします。新規図面が作成されます。 ●テンプレートを使用しない場合 「開く」ボタン横の矢印 ボタンをクリックし、 「テンプレートなしで開く」を選択します。 新規図面が作成されます。 テンプレートファイルとは？ テンプレートファイルには、単位の種類と精度や表題欄、画層名、寸法スタイルのような規則や 設定が保存できます。同じ規則や同じ既定値の設定を使用する図面を複数作成する場合は、

2012.07.09更新 L&A/CFA技術統括室 2-2 既存図面の開き方 コマンド実行方法 ・アプリケーションメニュー 「開く」 ・クイックアクセスツールバー 「開く」 ・メニューバー 「ファイル」→「開く」 ・ツールバー 「Mechanical」→「Mechanical メイン」 ・コマンド [ OPEN ] コマンドを実行すると「ファイルを選択」ダイアログが表示されます。 開きたい図面のあるドライブ、ディレクトリ、ファイルを指示し、「開く」ボタンをクリックすると図面が開きます。 また、[ Ctrl ]キーもしくは、[ Shift ]キーを押しながらファイル名をクリックすることにより、一度に複数の ファイルを開くことが出来ます。 2-3 TrustedDWG AutoCAD 2007以降の製品では、DWGファイルを開く際に、そのファイルが「オートデスク製品、 もしくはRealDWGで作成された、信頼できるDWGファイルである」ことを識別するために「TrustedDWG」という チェック機能が搭載されました。 この機能はオートデスク社でサポート対象にできないと思われるDWGファイルを識別して、開こうとしているファイ ルがデータ破損している可能性を示唆し、そのファイルを使用するかどうかの選択をユーザに委ねるものです。

2012.07.09更新 L&A/CFA技術統括室 ＜TrustedDWGの場合＞ ファイルを開くとコマンドラインに「Autodesk DWG です。このファイルはオートデスクの開発した、またはライ センスを受けたアプリケーションによって保存された、TrustedDWG ファイルです。」と表示されます。 ＜TrustedDWGではない場合＞ オートデスク製品、もしくはRealDWG以外で作成されたDWGファイルを開こうとすると、「開く－非ネイティブの DWGファイル」ダイアログが表示されます。 ファイルを開くとコマンドラインに「Autodesk DWG ではありません。この DWG ファイルを保存したアプリケー ションは、オートデスクによって開発された、またはライセンスを受けたソフトウェアではありません。オートデ スクはこのファイルの互換性や完全性を保障できません。」と表示されます。 ※TrustedDWGではない場合、AutoCADで上書き保存しても上記ダイアログが出てきますので、 都度選択してください。 ★ダイアログが表示された場合★ 1) 「ファイルを開くのを中止する」を選択します。 2) アプリケーションメニュー「修復」コマンドを 実行し、図面内のエラー等を修復します。 3) 再度ダイアログが表示されますので 「DWG ファイルを開く」をクリックします。

2012.07.09更新 L&A/CFA技術統括室 2-4 保存方法 図面の保存方法には次の2つがあります。 2-4-1 上書き保存 現在開いている図面に名前(ファイル名)が決まっていれば上書き保存を実行した時点で同じファイル名に保管 されます。現在開いている図面がDrawing．dwgの場合はファイル名を入力し、ファイル保存を行います。 コマンド実行方法 ・アプリケーションメニュー 「上書き保存」 ・クイックアクセスツールバー 「上書き保存」 ・メニューバー 「ファイル」→「上書き保存」 ・ツールバー 「Mechanical」→「Mechanical メイン」 ・コマンド [ QSAVE ] 上書き保存時のファイル形式を変更するには 上書き保存コマンドを実行して図面を保存した場合、初期設定では「AutoCAD Mechanical 2012形式」で保存されます。これを任意のファイル形式に変更することができます。 ＜変更方法＞ [ OP ]コマンドを実行し、「オプション」ダイアログを表示させます。 「開く/保存」タブ→「ファイルの保存」→「名前を付けて保存のファイル形式」のプルダウンから 任意のファイル形式を選択します。 「適用」→「 OK 」をクリックし、ダイアログを閉じます。 ※変更できるファイル形式は「AutoCAD 図面規格」を除いた21種類です。

2012.07.09更新 L&A/CFA技術統括室 2-4-2 名前を付けて保存 現在開いている図面の保管先(ドライブ、ディレクトリ、ファイル名)を指示し、「保存」ボタンをクリックすると 図面が保管されます。保管バージョンは「ファイルの種類」で形式を選択できます。 コマンド実行方法 ・アプリケーションメニュー 「名前を付けて保存」 ・クイックアクセスツールバー 「名前を付けて保存」 ・メニューバー 「ファイル」→「名前を付けて保存」 ・コマンド [ SAVEAS ] コマンドを実行すると「図面に名前を付けて保存」ダイアログが表示されます。 ファイル名を指定し、ファイルの種類を選択して「保存」ボタンをクリックします。 ※社内運用はAutoCAD Mechanical 2012形式になります。 保存できるファイル形式

・AutoCAD Mechanical 2012 図面(．dwg) ・AutoCAD Mechanical 6 図面(．dwg) ・AutoCAD 2010図面(．dwg) ・AutoCAD 2007 図面(．dwg)

・AutoCAD Mechanical 2011 図面(．dwg) ・AutoCAD 2004/LT2004 図面(．dwg) ・AutoCAD Mechanical 2010 図面(．dwg) ・AutoCAD 2000/LT2000 図面(．dwg) ・AutoCAD Mechanical 2009 図面(．dwg) ・AutoCAD 図面規格(．dws)

・AutoCAD Mechanical 2008 図面(．dwg) ・AutoCAD Mechanical 図面テンプレート(．dwt) ・AutoCAD Mechanical 2007 図面(．dwg) ・AutoCAD 2010 DXF(．dxf)

2012.07.09更新 L&A/CFA技術統括室 2-5 ファイルの種類 AutoCADには独自のDWGフォーマットと他社CADとのデータ交換に用いられるDXFフォーマットなどがあります。 2-5-1 ファイルの種類に関する用語の定義 DWGファイル AutoCADオリジナルバイナリ形式の図面ファイルです。 他社CAD、グラフィック系ソフトウェアでもDWGファイルの入出力が可能なものもあります。 企業内のデータ交換の標準ファイルとしても使用されています。 DXFファイル AutoCADが、データ交換のために規定した形式でしたが、現在は異なるCAD間のデータ 交換用のファイル形式として定着しました。DXFファイルの仕様はAutoCADオンライン ヘルプにて公開されています。 DWTファイル AutoCADであらかじめ用意されている図面テンプレートファイルをはじめ、図面内に規則や 設定を埋め込んであるファイルです。このファイルを利用すると、図面を描く度に設定する 必要がないので、時間を節約することができます。 2-5-2 AutoCADのバージョンとDWGフォーマット AutoCAD Mechanicalではおよそ3年に1度くらいの頻度で、データ形式の更新が行われます。 そのため、AutoCAD Mechanical 2012のデータ形式は2010形式になっています。 2010形式DWG AutoCAD Mechanical 2010 形式 AutoCAD Mechanical 2011 形式 AutoCAD Mechanical 2012 形式 AutoCAD Mechanical 2010 AutoCAD Mechanical 2011 AutoCAD Mechanical 2012 2007形式DWG AutoCAD Mechanical 2007 形式 AutoCAD Mechanical 2008 形式 AutoCAD Mechanical 2009 形式 AutoCAD Mechanical 2007 AutoCAD Mechanical 2008 AutoCAD Mechanical 2009 2004形式DWG AutoCAD Mechanical 2006 形式 AutoCAD Mechanical 2006 2-5-3 図面ファイルの互換性 DWG/DXFファイルの互換性は、以下の原則があります。 1） 上位のバージョンの製品は、下位バージョンのDWG/DXFファイルをすべて読み込むことができます。 2） 上位のバージョンの製品は、下位バージョンのDWG/DXFファイルの書き出しについて制限があります。 3） 上位のバージョンが下位バージョンのDWG/DXFファイルに書き出しを行った場合、拡張された一部のデータ が欠落、または表示できない場合があります。 4） 同一バージョンのAutoCAD MechanicalのDWG/DXFをAutoCADが読み込んだとき、一部のデータは表示さ れますが、編集できない場合があります。

2012.07.09更新 L&A/CFA技術統括室 2-5-4 プロキシオブジェクト プロキシオブジェクトとは使用しているAutoCADよりも新しいバージョンで追加された機能や、同じバージョンで もAutoCAD Mechanicalといった上位版のソフトにしかない機能で作図されたカスタムオブジェクトをAutoCADで も開けるように自動的に置き換えられるオブジェクトのことです。 プロキシオブジェクトは設定によって正しく表示されずに、見た目では何もなくとも内部的にはデータを持って いたり、必要なデータが欠落してしまったりします。そういったことを防ぐために、下記の設定を行ってください。 1) [ OP ]→「開く/保存」タブ→「ObjectARX アプリケーション」の設定を変更します。 ★ObjectARX アプリケーションのディマンドロード →「オブジェクト検出時/コマンド発行時」 ★カスタム オブジェクトのプロキシイメージ →「プロキシオブジェクトを表示」 ★プロキシ情報ダイアログボックスを表示

2012.07.09更新 L&A/CFA技術統括室 2) 上記設定を行ったら「適用」→「OK」をクリックしてダイアログを閉じます。 この設定を行うと、カスタムオブジェクトを含む図面を開く際に「プロキシ情報」ダイアログが表示されます。 このダイアログが表示されたら「プロキシグラフィックスを表示」にチェックを入れて「OK」をクリックします。 ※もし「プロキシグラフィックスを表示しない」にチェックを入れてしまうと、このファイルに含まれるカスタム オブジェクトは表示されないため、データが欠落してしまいます。このダイアログが表示されたら必ず 「プロキシグラフィックスを表示」にチェックを入れてください。 2-5-5 作成バージョン確認方法 どの形式で保存された図面か、テキストエディタでDWGファイルを開くことで確認することができます。 1） 確認したいファイル上で右クリックし、「プログラムから開く」→「メモ帳」を選択します。 (メモ帳ではなく、その他のテキストエディタでも構いません。) 2） 開かれたファイルの1行目の英数字6桁でAutoCADのバージョンを確認します。 ★形式ごとの値★ 2004形式：AC1018 2007形式：AC1021 2010形式：AC1024 ※社内運用は2010形式になります。
