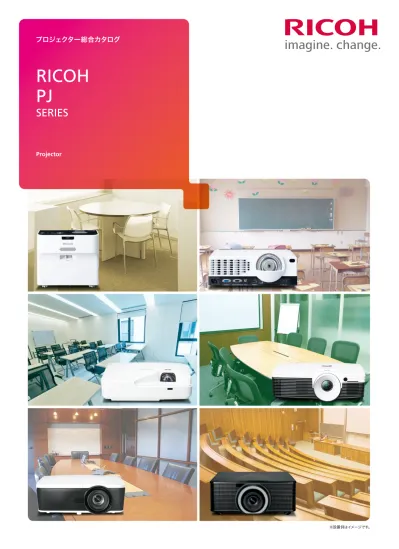

RICOH PJ プロジェクター総合カタログ

(1)

プロジェクター総合カタログ

RICOH

PJ

SERIES

Projector

※設置例はイメージです。

(2)

多彩なビジネスシーンで活躍。

豊富なラインアップを揃える

リコーのプロジェクター。

打合せコーナー

Meeting corner

小さなスペースにも、

すぐに持ち込んで使える【超短焦点】モデルなら

わずか11.7㎝の超至近投影を実現。

超コンパクトサイズでありながら、

大画面で投影できます。

超短焦点

4152シリーズ……P.3

デジタルサイネージ

Digital signage

たとえば受付には、小さなスペースに置けて、

大画面投影を実現する【超短焦点】

【短焦点】モデルを。

ショップでの空間演出には、大画面での明るい投影を実現する

【ハイエンド】モデルがお勧めです。

短焦点

ハイエンド

超短焦点

4152シリーズ……P.3

4540シリーズ……P.5

6280シリーズ …P.13

12000シリーズ…P.15

ホール・講堂

Hall

大画面と明るさが求められる空間には、

高度な映像ソリューションまで提供できる【ハイエンド】モデルを。

設置環境に合わせて交換レンズも選べます。

ハイエンド

6280シリーズ …P.13

12000シリーズ…P.15

(3)

2

※設置例はイメージです。画面はハメコミ合成。

Conference

room

Main

conference room

Classroom

教室・セミナールーム

授業やセミナー用には、

投影の準備が不要な【短焦点】モデルがお勧め。

電子黒板機能でも位置合わせが不要なモデルや、

レーザー光源の採用により長寿命で、

防塵設計されているモデルをご用意しています。

短焦点

4241シリーズ……P.4

4540シリーズ……P.5

会議室

会議室の大きさに合わせて、幅広いモデルで対応可能。

操作しやすい【エントリー】モデルや

細かい文字まで高精細に表現する【スタンダード】モデル、

斜め方向からもスクエアに投影できる【デスクエッジ】モデル

から選べます。

エントリー

デスクエッジ

3351シリーズ…P.6

2240シリーズ…P.7

スタンダード

5460シリーズ…P.8

5361/5371シリーズ…P.9

役員・大会議室

設置の自由度が高く、

高精細な映像を投影できるモデルを。

広い場所でも十分な明るさをキープできる

高輝度な【スタンダード】

【ハイエンド】

モデルがお勧めです。

ハイエンド

5570/5580シリーズ…P.10

6181シリーズ…P.11

6280シリーズ…P.13

スタンダード

(4)

もっと自由に、超至近投影。

「超短焦点モデル」

理想的な壁ピタ設置を実現する、3,500lmのコンパクトなプロジェクターです。

小さなスペースにもすぐに持ち込んで使える、使い勝手のよさが魅力です。

短焦点

_超短焦点

ハイエン

ド

WX4152NI/WX4152N/WX4152 a b c h 48型 26.1㎝ 18.8㎝ 11.7㎝ 9.1㎝ 60型 31.0㎝ 23.5㎝ 16.6㎝ 11.5㎝ 80型 39.3㎝ 31.7㎝ 24.9㎝ 15.5㎝ a：投影面から、機械前面までの距離　b：投影面から、光学位置までの距離 c：投影面から、機械背面までの距離　h：画面下端から、機械上面までの距離

■投写距離と画面サイズ

c h a b 横から見た図投影面 ※超短焦点プロジェクターでの投影には、P.24記載の推奨スクリーンをお勧めします。（ロール式スク　リーンなど表面がたわんだり波を打ちやすいものは、投影映像の歪みが大きくなります。）

プロジェクターを横に傾ける

ことで、机上に画面投影がで

きます。たとえば、インタラク

ティブ機能と組み合わせて、

机上に書き込みを行うなど、

新たなミーティングシーンで

ご利用いただけます。

ユーティリティソフト「QuickProjection」は、利用シーンに合わせ

てモードを選べます。ブレーンストーミングなどのディスカッションの

シーンでは、最大4台までの同時投

影が可能で、1つの画面に最大４画

面を分割表示したり、スムーズに1

画面に切り替えることが可能です。

また、発表目的の会議では、１つの

画面のみを投影するモードをご利用

いただけます。

リコー独自技術の自由曲面ミラーを

採用。本体背面から投影面へわずか

11.7cm（本体含め26.1cm）の壁ピタ設

置で、48型の投影が可能です。

● わずか11.7cmの超至近投影

● 机上投影

● ユーティリティソフトで、シーンに合わせた投影が可能

壁掛け設置での投影も可能で、会議室はもちろん、ゼミや研究室等

の教育現場から展示会まで幅広く使用できます。投影時は、圧迫感

が少なく光も目に入りません。

● 壁掛け設置も可能

電子ペンを同梱したインタラクティブ内蔵モデルをラインアップ。

キャリブレーションなどのセットアップ作業を必要とせず、投影面へ

手書きでの書き込みが可能です。

● インタラクティブモデルもご用意

ミラー反射式超短焦点ビジネスプロジェクターにおいて、世界最軽

量

＊

_{の質量約3.0kgを実現。簡単に持ち運びができます。}

＊ 2016年7月現在。リコー調べ。

● 約3.0kgで持ち運びやすい

小さなデスクや打合せコーナーなど、設

置場所を選ばない世界最小

＊

_{のコンパク}

トなボディを実現しました。

＊ミラー反射式超短焦点ビジネスプロジェクターにおい　て。（2016年7月現在。リコー調べ。）

● 置く場所に困らないコンパクトサイズ

省スペース利用を実現

さまざまな利用シーンで投影可能

ネットワーク経由での投影で、より便利に

11.7㎝ 48型 26.1㎝ Photo：RICOH PJ WX4152NI エコマーク認定番号：15145022 エコマーク認定番号：15145022 エコマーク認定番号：15145022

3,500

lm 出力光束（明るさ）

WXGA

（1,280×800ドット） リアル解像度 約

3.0

kg 質量 （USBメモリー 対応）

PCレス機能インタラクティブ

内蔵

（デジタルペン） ネットワーク対応 有線 LAN LAN無線 （USBメモリー 対応）

PCレス機能

ネットワーク対応 有線 LAN LAN無線

3,500

WXGA

（1,280×800ドット） リアル解像度 約

3.0

kg 質量

3,500

WXGA

（1,280×800ドット） リアル解像度 約

3.0

kg 質量

■寸法図

257㎜ 257㎜ 144㎜ 221㎜ 144㎜＜本体上面＞＜本体正面＞＜本体側面＞

右図と下表を参考にして、画面サイズと投写距離を決めてください。

画面サイズは、フルサイズの映像を台形補正なしで投影したときのおよそ

の値です。

※突起部含まず。

超

短

焦

点

Photo：RICOH PJ WX4152NI 1：HDMI® 端子　　 2：COMPUTER IN 端子 3：VIDEO IN 端子　 4：AUDIO OUT 端子 5：AUDIO IN 端子　 6：シリアル接続端子（サービス用） 7：USB 端子＊_{8：有線 LAN 端子}＊＊ RICOH PJ WX4152NI/ WX4152N のみ 2 8 3 4 5 6 7 1

■インターフェース端子

グリーン購入法

適　合

(5)

授業ですぐ使える、スムーズ投影。

「短焦点モデル」

教卓の上に置けばすぐに投影できる、特別な準備が不要なプロジェクターです。

電子黒板機能でも位置合わせが不要で、ぶつかってズレても設定し直す必要がありません。

短焦点

_超短焦点

ハイエン

ド

短

焦

点

3,300

lm

出力光束（明るさ）

WXGA

リアル解像度

約

3.1 kg

WXGA

リアル解像度 質量 （USBメモリー対応）

PC レス機能

ネットワーク対応

有線 LAN 無線 LAN

3,300

lm

約

3.1 kg

質量 Photo：RICOH PJ WX4241 Photo：RICOH PJ WX4241N エコマーク認定番号：14145021 エコマーク認定番号：14145021 ※設置例はイメージです。画面はハメコミ合成。

ケガの心配が少ない安心設計

教育の場で使われることを想定し、プロジェクターの前面に排気口や

配線をレイアウトしています。熱風も生徒側に掛かりません。

自動エコモード

教室と投影コンテンツ両方の明るさを感知して、画面の明るさを自

動制御。曇りの日などまわりが暗いときにはまぶしさを低減する、子

どもたちの目のことまで考えたプロジェクターです。

電子ペンと専用ソフトを利用すれば、投影面に直接文字や図形が書

き込めます。位置合わせ作業が不要の“完全ノンキャリブレーション”

なので、プロジェクターを

持ち運んだり、投影場所

を変えた後にでも、すぐ

に簡単に利用できます。

※「RICOH PJ インタラクティブキットタイプ２」（オプション）が必要です。

電子黒板機能（インタラクティブ）もカンタン

＜本体正面＞ 297㎜＜本体上面＞ 297㎜ 235㎜＜本体側面＞ 100㎜ 235㎜＜本体側面＞ 100㎜ 235㎜＜本体上面＞ 297㎜ 235㎜＜本体正面＞ 297㎜ RICOH PJ WX3340N/WX3340/X3340N/X3340 RICOH PJ WX4241/WX4240N/X4240N WX4241N/WX4241 画面サイズ（型）投写距離a（m）高さ（H）（cm） 60 0.61 5 70 0.72 5 80 0.83 6 90 0.93 7 100 1.04 8 110 1.15 8 120 1.26 9 150 1.59 11 200 2.13 15 250 2.67 19 300 3.22 23 350 3.76 26 400 4.30 30 IPSiO PJ WX5150 / WX5140 IPSiO PJ X5260 90° a レンズの中心スクリーン高さ(H) 90° a レンズの中心スクリーン高さ(H) ※突起部含まず。

■寸法図

近くから大きく映す

1：コンピューター 1入力端子　2：コンピューター 2入力端子/モニター出力端子　3：ビデオ入力端子 4：HDMI®端子　5：サービス用端子　6：音声入力端子　7：音声出力端子　8：有線LAN端子＊ 9：USB端子＊　＊RICOH PJ WX4241Nのみ 1 2 3 4 5 6 7 8 9

80インチの大画面を、わずか約80cmの

距離で投影できます。プロジェクターを置

くための台が必要なく、教卓の上に直接

設置して黒板に映すことが可能です。

80 インチ

約80cm

Photo：RICOH PJ WX4241N

■投写距離と画面サイズ

　下図と右表を参考にして、画面サイズと

　投写距離を決めてください。

　画面サイズは、フルサイズの映像を台形補正

　なしで投影したときのおよその値です。

壁掛け設置可能

壁掛け設置での投影が

可能。会議室はもちろん、

ゼミや研究室などの教育

現場から展示会まで幅広

く使用できます。投影時

は圧迫感が少なく、光も

目に入りません。

グリーン購入法

適　合

4 ■インターフェース端子

(6)

短

焦

点

スクリーンの近くから投影できる、ランプ交換の不要なレーザー短焦点プロジェクターです。

防塵構造を採用しているため、チョークの粉が舞う教室環境にもお勧めです。

レーザー光源を採用した、防塵設計の「レーザー短焦点モデル」

NEW

短焦点

超短焦点

ハイエン

ド

Photo：RICOH PJ WXL4540

長時間メンテナンスフリーのレーザー光源

20,000時間メンテナンスフリー、定期的な光源を交換する必要がな

く、メンテナンスの手間とコストを削減できます。会議中、突然ランプ

が切れる心配もありません。

近くから大きく映す

スクリーン近くから大きな映像を投影できる短焦点モデルです。スク

リーンの傍で説明してもまぶしくありません。

高速起動

電源をONすれば、数秒で最大輝度で投影可能です。すぐにプレゼン

テーションが出来るため、会議や授業の間も待たせません。

環境にやさしい仕様

従来型のランプではなくレーザー光源を採用。水銀不使用で環境にや

さしいプロジェクターです。

クラス最小・最軽量のコンパクトサイズ

3,000lmクラスのレーザー短焦点プロジェクターでのクラス最小・最

軽量を実現*。設置する空間、用途に合わせて、持ち運び、据え置き両

方でご利用が可能です。

＊2016年7月リコー調べ 383㎜ 307㎜＜本体側面＞＜本体上面＞＜本体正面＞ 105㎜ 307㎜ 383㎜ WXL4540 画面サイズ _a(m)投射距離_b(m) 高さ(H)cm 70 0.68 0.79 14 80 0.79 0.90 16 90 0.90 1.01 18 100 1.01 1.12 20

■投写距離と画面サイズ

　下図と右表を参考にして、画面サイズと投写距離を決めてください。

　画面サイズは、フルサイズの映像を台形補正なしで投影したときのおよその値です。

90° a bレンズの中心スクリーン高さ(H) 90° a bレンズの中心スクリーン高さ(H) ※突起部含まず。

■寸法図

g

質量

約

5.5 kg

WXGA

（1,280×800ドット） 出光束力（明るさ）

3,200

lm

g

レーザー光源

■インターフェース端子

Photo：RICOH PJ WXL4540 1：コンピューター入力端子 2：HDMI®2入力端子 3：HDMI®1入力端子 4：サービス用端子 5：モニター出力端子 6：PCコントロール端子 7：ビデオ入力端子 8：音声入力2端子（右） 9：音声入力2端子（左） 10：音声出力端子 11：音声入力1端子 12：マイク入力端子 5 1 6 2 3 4 7 8 9 10 11 12

防塵構造

チリや埃が内部に侵入することを

防ぐ、独自の防塵構造を採用して

います。

グリーン購入法

適　合

a：スクリーンから機械前面までの距離 b：スクリーンからレンズまでの距離

(7)

会議室を選ばない、フレキシブル投影。

「デスクエッジモデル」

どんなサイズの会議室でも、デスクのどこに置いてもバッチリ投影できます。

たくさんの人が集まる会議の流れを妨げないプロジェクターです。

デスク

エッジ

スタン

ダード

エントリ

ー

デ

ス

ク

エ

ッ

ジ

＜本体正面＞ 297㎜＜本体上面＞ 297㎜ 235㎜＜本体側面＞ 100㎜ 235㎜＜本体側面＞ 100㎜ 235㎜＜本体上面＞ 297㎜ 235㎜＜本体正面＞ 297㎜ RICOH PJ WX3340N/WX3340/X3340N/X3340 RICOH PJ WX4241/WX4240N/X4240N ※設置例はイメージです。画面はハメコミ合成。

オートフォーカス

カメラのようにピント合わせを自動化するオートフォーカス機能を搭

載。設置時に調整の必要がないため、すぐにプレゼンテーションや打

ち合わせが開始できます。　

※RICOH PJ WX3351N/X3351Nシリーズのみ。

簡単ズームレバー

左右にスライドするだけで、投影サイズを

最適にできるズームレバーを搭載。光学

ズーム1.5倍を備えているので、サイズを

合わせるためのプロジェクターの位置調

整が必要ありません。

デスクエッジスタイル

短焦点でありながら、高倍率ズームのレンズを採用しているため、さま

ざまなレイアウトでデスクの端から投影が可能に。またRGBケーブル

などをつなぐ入出力端子や排気口はレンズ側に設置。デスク上にケー

ブルが散らからず、排出される「熱風」「まぶしさ」「音」などの悩みを

解消します。

Before After

デスクの上はケーブルなどが散らかっている

レンズ側端子だからデスクの上がスッキリ

Photo：RICOH PJ W3351N Photo：RICOH PJ WX3351

3,600

lm

WXGA

約

3.1 kg

質量 （USBメモリー 対応）

PCレス機能

オート

フォーカス

ネットワーク対応 有線

LAN LAN無線 （USBメモリー対応）

PCレス機能

オート

フォーカス

ネットワーク対応 有線 LAN LAN無線

3,500

lm

XGA

約

3.1 kg

質量

3,600

lm

WXGA

約

3.0 kg

質量

3,500

lm

XGA

約

3.0 kg

質量 X3351N/X3351 画面サイズ（型）投写距離a（m） _{高さ（H）} （cm）最短（ズーム最大）（ズーム最小）最長 30 0.68 1.05 4 40 0.92 1.41 5 60 1.39 2.14 7 80 1.87 2.86 10 100 2.34 3.58 12 120 2.82 4.30 14 150 3.53 5.39 18 200 4.72 7.19 24 250 5.91 9.00 30 300 7.10 10.81 36 350 8.29 12.61 42 400 9.48 14.42 48 WX3351N/WX3351 画面サイズ（型）投写距離a（m） _{高さ（H）} （cm）最短（ズーム最大）（ズーム最小）最長 40 0.77 1.19 3 60 1.18 1.81 5 80 1.58 2.42 6 100 1.98 3.03 8 120 2.39 3.65 9 150 2.99 4.57 11 200 4.00 6.10 15 250 5.01 7.63 19 300 6.02 9.16 23 350 7.03 10.70 26 400 8.03 12.23 30 エコマーク認定番号：14145020 エコマーク認定番号：14145020

■投写距離と画面サイズ

　右図と下表を参考にして、画面サイズと投写距離

　を決めてください。

　画面サイズは、フルサイズの映像を台形補正なしで

　投影したときのおよその値です。

IPSiO PJ WX5150 / WX5140 IPSiO PJ X5260 90° a レンズの中心スクリーン高さ(H) 90° a レンズの中心スクリーン高さ(H) ※突起部含まず。 ※ ※エコマーク認定商品は、RICOH PJ WX3351N/WX3351のみ。

■寸法図

1：コンピューター 1入力端子　2：コンピューター 2入力端子/モニター出力端子　3：ビデオ入力端子 4：HDMI®端子　5：サービス用端子　6：音声入力端子　7：音声出力端子　8：有線LAN端子＊ 9：USB端子＊_{＊ RICOH PJ WX3351/X3351Nのみ。} 1 2 3 4 5 6 7 8 9

■インターフェース端子

Photo：RICOH PJ WX3351N

横台形補正

横台形補正機能により、斜め方向から投影した画像もスクエアに補正

できます。設置の自由度が高まり、さまざまな会議机レイアウトでの投

影が可能です。

グリーン購入法

適　合

6

(8)

明るい映像をクリアに投影。

「エントリーモデル」

扱いやすさをいちばんに考えた操作性とデザイン。

充実した機能を搭載した、明るく投影できる入門プロジェクターです。

デスク

エッジ

スタン

ダード

エントリ

ー

エ

ン

ト

リ

ー

3,100

WXGA

リアル解像度 約

2.6

kg 質量

3,000

XGA

2.6

kg 質量

3,000

SVGA

2.6

kg 質量 （800×600ドット） X2240/K111 画面サイズ（型）最短投写距離a（m）最長高さ（H）（cm） 30 1.19 1.31 7 40 1.59 1.75 9 60 2.38 2.62 14 80 3.17 3.50 18 100 3.96 4.37 23 120 4.76 5.24 27 150 5.94 6.56 34 180 7.13 7.87 41 200 7.93 8.74 46 300 11.89 13.11 69 WX2240 画面サイズ（型）最短投写距離a（m）最長高さ（H）（cm） 30 1.00 1.10 5 40 1.34 1.46 7 60 2.00 2.20 10 80 2.67 2.93 13 100 3.34 3.66 17 120 4.01 4.39 20 150 5.01 5.49 25 180 6.01 6.59 30 200 6.68 7.32 33 300 10.02 10.98 50 エコマーク認定番号：14145019 エコマーク認定番号：14145017 エコマーク認定番号：14145018 ＜本体正面＞＜本体上面＞ 314㎜ 314㎜＜本体側面＞ 88㎜ 224㎜ 224㎜

■寸法図

※突起部含まず。補正前補正後

台形補正

映像投影時に生じる上下の台形歪みを補正できます。プロジェクター

の設置角度に合わせて上下40°の調整が可能です。

明るさ3,100lm*

会議室やミーティングスペースで、照明を落とさず使用するのに十分

な明るさです。解像度も現在主流のWXGAからSVGAまでのライン

アップを揃えています。

＊RICOH PJ X2240/K111は3,000lm。

HDMI®端子を標準装備

HDMI®出力のパソコンやブルーレイ™プレイヤー、書画カメラ等を接

続して投影できます。高品質な映像や音楽を、ケーブル1本で簡単、ス

ムーズに接続できます。

約2.6㎏で持ち運びやすい

持ち運びやすさと充実した機能を両立した、コンパクトサイズのプロ

ジェクターです。

映像による明るさ補正

映像の明るさを自動検知し、映像に応じてランプの電力を制御。電力

の削減に貢献します。

壁色補正モード/黒板モード

投影する壁・黒板等の色に応じて、投影画面の色味を補正します。

■投写距離と画面サイズ

　右図と下表を参考にして、画面サイズと投写距離

　を決めてください。

　画面サイズは、フルサイズの映像を台形補正なしで

　投影したときのおよその値です。

IPSiO PJ WX5150 / WX5140 IPSiO PJ X5260 90° a レンズの中心スクリーン高さ(H) 90° a レンズの中心スクリーン高さ(H) Photo：RICOH PJ WX2240 _{Photo：RICOH PJ K111}

■インターフェース端子

1：音声出力端子 2：音声 1 入力端子 3：音声 2 入力端子 4：ビデオ入力端子 5：S- ビデオ入力端子 6：PC コントロール端子 7：モニター出力端子 8：HDMI® 端子 9 ：サービス用端子 10：コンピューター 1 入力端子 11：コンピューター 2 入力端子 12：コンピューター入力端子 1 9 10 11 7 2 3 8 4 5 6

＜ RICOH PJ WX2240/X2240 ＞

4 9 8 5 12 6

＜ RICOH PJ K111＞

グリーン購入法

適　合

(9)

会議室や打合せスペースに、高精細な投影。

「スタンダードモデル」

微細な線種や細かい文字を使ったコンテンツを、高精細に表現。

高輝度4,100lm

＊

_{の明るさをコンパクトボディに詰め込み、持ち運びニーズに対応しています。}

＊RICOH PJ WX5460。

デスク

エッジ

スタン

ダード

エントリ

ー

ス

タ

ン

ダ

ー

ド

※RICOH PJ WX5460/ X5460のみ。

■寸法図

1：音声出力端子 2：音声入力1端子 3：音声入力2端子 4：ビデオ入力端子 5：S-ビデオ入力端子 6：有線LAN端子　　（プロジェクター制御用） 7：モニター出力端子 8：PCコントロール端子 9：コンピューター 1入力端子 10：コンピューター 2入力端子 11：サービス用端子　 12：HDMI®入力端子1 13：HDMI®入力端子2 1 8 13 6 4 9 12 2 ₅ 11

＜ RICOH PJ HD5450 ＞

1 8 11 2 4 7 9 10 3 6 5 12

＜ RICOH PJ WX5460/X5460 ＞

■インターフェース端子

■投写距離と画面サイズ

　

下図と右表を参考にして、

　

画面サイズと投写距離を決めてください。

　

画面サイズは、フルサイズの映像を台形補正なしで

　

投影したときのおよその値です。

IPSiO PJ WX5150 / WX5140 IPSiO PJ X5260

90°

a

レンズの中心

スクリーン

高さ(H)

90°

a

レンズの中心

スクリーン

高さ(H)

HD5450 画面サイズ（型）最短投写距離a（m）最長高さ（H）（cm） 38 - 1.51 8 45 1.49 1.79 9 60 1.99 2.39 12 80 2.66 3.19 17 90 2.99 3.59 19 100 3.32 3.98 21 120 3.98 4.78 25 150 4.98 5.98 31 200 6.64 7.97 42 300 9.96 - 62 WX5460 画面サイズ（型）最短投写距離a（m）最長高さ（H）（cm） 30 1.00 1.10 5 40 1.34 1.46 7 60 2.00 2.20 10 80 2.67 2.93 13 100 3.34 3.66 17 120 4.01 4.39 20 150 5.01 5.49 25 180 6.01 6.59 30 200 6.68 7.32 33 300 10.02 10.98 50 X5460 画面サイズ（型）最短投写距離a（m）最長高さ（H）（cm） 30 1.19 1.31 7 40 1.59 1.75 9 60 2.38 2.62 14 80 3.17 3.50 18 100 3.96 4.37 23 120 4.76 5.24 27 150 5.94 6.56 34 180 7.13 7.87 41 200 7.93 8.74 46 300 11.89 13.11 69 エコマーク認定番号：14145026 エコマーク認定番号：14145027 ※突起部含まず。

高精細なフルHD投影

フルハイビジョン対応により高精細な映像を投影できます。企業での

CAD図面、Excel®で作成した表などの高精細コンテンツをハイビジョ

ン品質（1,920×1,080ドット）で投影できます。

※RICOH PJ HD5450。

高輝度/高コントラスト

4,100lm

＊

_{の明るさでありながら軽量・コンパクトボディを実現。普段}

は会議室に設置し、必要に応じて他のミーティングスペースに移動し

たり、総務部の貸し出しプロジェクターとしてご利用いただけます。ま

た、10,000:1の高いコントラスト比により明暗をしっかりと表現でき

るので、メリハリのあるクリアな画像を投影できます。

＊RICOH PJ X5460は高輝度4,000lm、RICOH PJ HD5450は高輝度3,500lm。

明るい画面

暗い画面

明るい画面

自動的に光量ダウン

光量

映像による明るさ補正

映像の明るさを自動検知し、映像に応じてランプの電力を制御。ダイナ

ミックな映像を実現しつつ、電力の削減に貢献します。

ネットワークによる本体管理・制御

LAN接続することで、パソコンのウェブブラウザからの電源ON/OFF、

入力ソースの切替、自動メール通知（機器の状態やエラーをメールで

通知）の設定が可能です。データプロジェクターの操作・管理する統一

規格である「PJLink® Class1」に対応しています。

＜本体正面＞ 314㎜＜本体側面＞ 88㎜ 224㎜＜本体上面＞ 314㎜ 224㎜

4,100

lm

WXGA

約

3.0 kg

質量

4,000

lm

XGA

約

3.0 kg

質量 安心3年 モデル

3,500

lm

フルHD

約

3.0 kg

質量 安心3年 モデル 安心3年モデル （1,920×1,080ドット） （1,024×768ドット） Photo：RICOH PJ HD5450

グリーン購入法

適　合

8

(10)

中会議室から教室まで。バランス力に優れた「スタンダードモデル」

映像をくっきり投影すると同時に高音質な音響もご提供。

無線LAN機能も標準搭載した、使い勝手の良い多機能プロジェクターです。

デスク

エッジ

スタン

ダード

エントリ

ー

ス

タ

ン

ダ

ー

ド

Photo：RICOH PJ WX5361N ※RICOH PJ 　WX5361Nのみ。 エコマーク認定番号：13145022 エコマーク認定番号：13145021 1：USB端子 2：有線LAN端子 3：USB（PC）ディスプレイ端子 4：コンピューター入力端子 5：モニター出力端子 6：音声出力端子 7：HDMI®入力端子1 8：音声入力端子 9：HDMI®入力端子2 10：マイク入力端子 11：ビデオ入力端子 12：音声入力端子 13：S-ビデオ入力端子 14：PCコントロール端子 3 1 4 5 6 7 8 9 10 2 11 12 13 14

■インターフェース端子

上下・左右方向の台形補正

映像を投影した際に生じる台形歪みを補正できます。プロジェク

ターの設置角度に合わせて上下・左右方向での調整ができるので、

セッティングが容易に実施できます。

高倍率ズームレンズ&レンズシフト

投写距離を変えられる1.7倍のズームレンズに加えて、本体を動かす

ことなく投影画面を上下に移動できるレンズシフト機能を搭載。プロ

ジェクターの設置自由度がより高まります。

AVミュートと連動するレンズカバー

レンズカバーとAVミュート機能が連動。投影中でもレンズカバーを閉

じれば、一時的に画像と音声を消すことができます。

難しい設定をすることなく、プロジェクターと

パソコンをUSBケーブル（別売）で接続するだ

けで投影可能。また、パソコンから入力信号の

切り換えやAVミュート、フリーズなどの操作も

行えます。

USBディスプレイ

入力端子の位置を画面上に表示

プロジェクターに信号の入力がない場合に、ケーブルをどこに入れ

ればよいか一目で把握できるガイダンスを画面に表示。使い慣れて

いない人でも安心です。

＊「USBディスプレイ」使用時は対応しておりません。 ※信号未入力時、ロゴ投写、無信号ガイダンス時は最大の消費電力削減値より低くなります。

優れた環境性能

光量を自動的に上げ下げして最大約18%の消費電力をカット

＊

_{。メニュー}

の「エコ1/エコ２」を選択すると、さらに消費電力を削減できます。

操作は本体とリモコンの「エコ」ボタンを押すだけで簡単に行えます。

■寸法図

■投写距離と画面サイズ

　下図と右表を参考にして、画面サイズと

　投写距離を決めてください。

　画面サイズは、フルサイズの映像を台形補正

　なしで投影したときのおよその値です。

WX5361N 画面サイズ（型） _{最短（ズーム最大）最長（ズーム最小）}投写距離a（m）　高さ（H）＊_（cm） 25 0.68 1.17 -16.8 ～ +3.4 30 0.83 1.41 -20.2 ～ +4.0 40 1.12 1.90 -26.9 ～ +5.4 60 1.71 2.83 -40.4 ～ +8.1 80 2.30 3.85 -53.8 ～ +10.8 100 2.89 4.82 -67.3 ～ +13.5 120 3.47 5.80 -80.8 ～ +16.2 150 4.35 7.26 -101.0 ～ +20.2 180 5.24 8.72 -121.2 ～ +24.2 200 5.82 9.70 -134.6 ～ +26.9 240 7.00 11.65 -161.5 ～ +32.3 300 8.76 14.58 -201.9 ～ +40.4

90°

a

レンズの中心

スクリーン

高さ(H)

X5371N 画面サイズ（型） _{最短（ズーム最大）最長（ズーム最小）}投写距離a（m）　高さ（H）＊_（cm） 25 0.64 1.10 -19.1 ～ 0 30 0.78 1.33 -22.9 ～ 0 40 1.06 1.79 -30.5 ～ 0 60 1.62 2.71 -45.7 ～ 0 80 2.17 3.64 -61.0 ～ 0 100 2.73 4.56 -76.2 ～ 0 120 3.29 5.49 -91.4 ～ 0 150 4.12 6.87 -114.3 ～ 0 180 4.95 8.26 -137.2 ～ 0 200 5.51 9.18 -152.4 ～ 0 240 6.62 11.03 -182.9 ～ 0 300 8.30 13.80 -228.6 ～ 0 ＊レンズシフト機能によって調整可能な範囲。＜本体正面＞＜本体上面＞＜本体側面＞ 120㎜ 398㎜ 398㎜ 276㎜ 276㎜

4,500

lm

WXGA

（1,280×800ドット） リアル解像度

約

4.1 kg

質量 PCレス機能（USBメモリー対応） ネットワーク対応有線 LAN 無線 LAN

5,000

lm

XGA

（1,024×768ドット） リアル解像度

約

4.1 kg

質量 PCレス機能（USBメモリー対応） ネットワーク対応有線 LAN 無線 LAN

グリーン購入法

適　合

(11)

高画質な映像も投影できる、環境対応力に優れた「スタンダードモデル」

高輝度、高倍率ズーム、レンズシフト機能を搭載し、中会議室から教室まで幅広い環境に対応。

WUXGAモデルにより、高精細な映像も投影できます。

デスク

エッジ

NEW

スタン

ダード

エントリ

ー

ス

タ

ン

ダ

ー

ド

■寸法図

※突起部含まず。＜本体正面＞＜本体側面＞＜本体上面＞ 150㎜ 424㎜ 356㎜ 424㎜ 356㎜ 1,920ドット 1,200 ドット ※RICOH PJ WU5570のみ。＊レンズシフト機能によって調整可能な範囲。

5,500

WUXGA

（1,920×1,200ドット） リアル解像度 約

6.4

kg 質量

6,000

XGA

（1,024×768ドット） リアル解像度 約

6.4

kg 質量 Photo：RICOH PJ WU5580 エコマーク認定番号：16145002 エコマーク認定番号：16145001

■インターフェース端子

1：有線LAN端子　（プロジェクター制御用） 2：サービス用端子 3：HDMI®1/MHL入力端子 4：HDMI®2入力端子 5：DisplayPort入力端子 6：コンピューター１入力端子 7：コンピューター 2入力端子 8：モニター出力端子 9：PCコントロール端子 10：S-ビデオ入力端子 11：ビデオ入力端子 12：音声入力端子1 （ビデオ,S-ビデオ）　　（左/モノラル） 13：音声入力端子1（ビデオ,S-ビデオ）(右） 14：音声入力端子2（コンピューター 1） 15：音声入力端子3 （コンピューター 2） 16：音声出力端子 17：マイク入力端子 18：3Dエミッター接続端子 19：スクリーントリガー端子 3 1 2 4 5 6 8 10 11 13 15 17 12 14 16 18 19 7 9

高解像度WUXGAモデル

フルHDを超えるWUXGA

（1,920×1,200ドット）解

像度を採用。よりなめらか

で高精細な映像を投影で

きます。

MHL端子を搭載

MHL端子を標準搭載。プロジェクターにスマートフォンやタブレット

などのMHL対応機器の画面を投影できます。

高倍率ズームレンズ&垂直水平レンズシフト

1.8倍という高倍率の光学ズームを

採用。どの位置からもズームで調整し

てスクリーンの大きさに合わせられま

す。また、垂直方向、水平方向の2つ

のダイヤルを回して投影位置の調整

ができます。天吊り設置をする際に、

微調整ができて便利です。

ネットワークによる機器管理

パソコンから、ネットワーク上にあるネットワークプロジェクターの

電源のON/OFFや入力切替えなどの設定が可能な「PJLink®」や

「Crestron Connected

TM

_{」に対応。}

充実した入力端子

スマートフォンなどの最新機器につなげるMHL端子から、アナログ

ビデオなどのAV機器につなげるS-ビデオ入力端子まで、多様なデ

ジタル・アナログ入力端子を装備しています。

■投写距離と画面サイズ

　下図と右表を参考にして、画面サイズと

　投写距離を決めてください。

　画面サイズは、フルサイズの映像を台形補正

　なしで投影したときのおよその値です。

90°

a

レンズの中心

スクリーン

高さ(H)

レンズシフト（水平方向）レンズシフト（垂直方向） X5580 画面サイズ（型）投写距離a（m）　高さ（H）＊（cm）最短（ズーム最大）最長（ズーム最小） 30 ー 1.3 -2.3～2.3 40 1.0 1.8 -3.0～3.0 60 1.5 2.7 -4.6～4.6 70 1.8 3.1 -5.3～5.3 80 2.0 3.6 -6.1～6.1 90 2.3 4.0 -6.9～6.9 100 2.5 4.5 -7.6～7.6 120 3.0 5.4 -9.1～9.1 150 3.8 6.7 -11.4～11.4 200 5.0 9.0 -15.2～15.2 250 6.3 11.2 -19.1～19.1 300 7.6 13.5 -22.9～22.9 WU5570 画面サイズ（型）投写距離a（m）　高さ（H）＊（cm）最短（ズーム最大）最長（ズーム最小） 30 ー 1.4 0～8.1 40 1.0 1.8 0～10.8 60 1.5 2.8 0～16.2 70 1.8 3.2 0～18.9 80 2.1 3.7 0～21.5 90 2.3 4.1 0～24.2 100 2.6 4.6 0～26.9 120 3.1 5.5 0～32.3 150 3.9 6.9 0～40.4 200 5.2 9.2 0～53.9 250 6.4 11.5 0～67.3 300 7.7 13.8 0～80.8

10

(12)

※写真はオプションの「IPSiO PJ 標準レンズタイプ1」を装着。 Photo：RICOH PJ WU6181N ＊1 オプションの「IPSiO PJ 標準レンズタイプ1」装着時。＊2 無線LANオプション。 エコマーク認定番号：15145003 エコマーク認定番号：15145002 エコマーク認定番号：15145004 （USBメモリー対応）

PCレス機能

ネットワーク対応

有線LAN 無線LAN＊2 _{（USBメモリー対応）}

PCレス機能

ネットワーク対応

有線LAN 無線LAN＊2 （USBメモリー対応）

PCレス機能

ネットワーク対応

有線LAN 無線LAN＊2

6,700

lm

WXGA

約

8.4 kg

質量

7,200

lm

XGA

約

8.4 kg

質量

6,200

lm

出力光束（明るさ） リアル解像度

WUXGA

質量

_約

8.4 _kg

（1,920×1,200ドット） （1,280×800ドット） （1,024×768ドット） ＊1 ＊1 ＊1

講堂や、大会議室に。多機能な常設型の「ハイエンドモデル」

設置の自由度が高く、広い場所でも十分な明るさで投影できるプロジェクターです。

複数のプロジェクターによる投影もスムーズで、滑らかな画像をご提供します。

短焦点

超短焦点

ハイエン

ド

プロジェクター本体だけでのマル

チスクリーン投影に対応しました。

複数のプロジェクターによる投影

が可能です。エッジブレンディング

機能を搭載しており画面の境界も

滑らかで目立ちません。

プロジェクター本体によるマルチスクリーン機能

映像信号 パソコン

■インターフェース端子

＜本体正面＞＜本体上面＞＜本体側面＞ 142㎜ 499㎜ 499㎜ 359㎜ 368㎜

■寸法図

ハ

イ

エ

ン

ド

WUXGAパネルの採用により、高精細映像の投影が可能

フルHDを超える1,920×1,200ドットの解像度により、高精細な映像

表現が可能です。映像の細部まで鮮明に投影できます。

※RICOH PJ WU6181N。 1：有線LAN端子 2：USB端子 3：HDMI®出力端子 4：音声出力端子 5：HDMI®1入力端子 6：HDMI®2入力端子 7：DisplayPort入力端子 8：コンピュータ入力端子 9：PCコントロール端子 10：3Dエミッタ接続端子 11：BNC入力端子 12：コンピュータ音声入力端子 13：BNC音声入力端子 1 2 3 4 5 6 7 8 9 10 11 12 13

ユーティリティーソフト「M u l t i

Screen Tool

＊

_{」を使うことでプロ}

ジェクターを上下や左右で最大4

台まで並べて投影するマルチスク

リーン/スタック投影が可能。たと

えばスタック投影時は、前を人や

物がさえぎるなど、1台が投影で

きなくても、別のプロジェクターが

同じ映像を投影するので映像が途

切れることがありません。

＊ユーティリティーソフト「Multi Screen Tool」は、リコーホームページよりダウンロードでの提供になり　ます。設定には、市販の調整用カメラが必要です。

ユーティリティーソフトでのマルチスクリーン投影

LAN USB カメラパソコンプロジェクターの歪み補正機能を使用して画面を重ね合わせます。

本体を移動することなく、投

影画面の位置を上下・左右方

向に調整できます。

※オプションの「IPSiO PJ 交換用レンズタイプ1」装着時は使用できません。 ※ポートレート投影を行う場合、使用できません。

レンズシフト

■ RICOH PJ WU6181N レンズ別の投写距離（画面サイズ 100 型）（単位：m）

レンズタイプ投写距離 IPSiO PJ 交換用レンズタイプ1 1.7 RICOH PJ 交換用レンズタイプ8 1.7 2.2 IPSiO PJ 交換用レンズタイプ2 2.5 3.3 IPSiO PJ 標準レンズタイプ1 3.2 　 6.3 IPSiO PJ 交換用レンズタイプ3 6.3 10.1 IPSiO PJ 交換用レンズタイプ4 9.9 　　　　　　 15.1 ※装着するレンズによって出力光束（明るさ）が異なります。

利用するシーンに合わせて選べる6種類のレンズ（オプション）。設置

場所および投影距離に応じて、レンズを交換することが可能です。

6種類のレンズラインアップ

(13)

360度

360度チルトフリー

商業施設やイベントでのディスプレイなど、プ

ロジェクターを幅広い環境で利用できるよう

に上下方向に360度、どの角度においても設

置可能なチルトフリーを実現しました。

※左右に傾けて設置することはできません。

斜めからの投影や、複雑なスクリーンへの投影の際に生じる歪みも、リ

モコンで直感的に補正できます。台形補正、4点補正に加え、壁面へ

のコーナー投影時の歪みを補正する、水平角打ち補正・垂直角打ち補

正・ピンクッション補正を搭載しています。　

プロジェクター本体での幾何学補正機能

WU6181N 画面サイズ（型）投写距離a（m） IPSiO PJ 標準

レンズタイプ1 IPSiO PJ 交換用レンズタイプ1 IPSiO PJ 交換用レンズタイプ2 IPSiO PJ 交換用レンズタイプ3 IPSiO PJ 交換用レンズタイプ4 RICOH PJ 交換用レンズタイプ8

30 －－ 0.7-0.9 －－－ 40 1.2-2.5 0.7 1.0-1.3 －－－ 60 1.9-3.8 1.0 1.5-1.9 3.7-6.0 5.9-9.0 1.0-1.3 80 2.5-5.1 1.4 2.0-2.6 5.0-8.0 7.9-12.1 1.4-1.8 100 3.2-6.3 1.7 2.5-3.3 6.3-10.1 9.9-15.1 1.7-2.2 120 3.8-7.6 2.1 3.0-3.9 7.5-12.1 11.9-18.2 2.0-2.7 150 4.8-9.5 2.6 3.8-4.9 9.4-15.2 14.9-22.8 2.6-3.4 200 6.4-12.7 － 5.1-6.6 12.6-20.3 20.0-30.5 3.4-4.5 240 7.6-15.3 － 6.1-7.9 15.2-24.4 24.0-36.6 4.1-5.4 300 9.6-19.1 － 7.6-9.9 19.0-30.5 30.1-45.8 5.2-6.8 400 12.8-25.5 － 10.2-13.2 25.4-40.7 40.1-61.1 6.9-9.0 500 16.0-31.9 － 12.7-16.5 31.8-50.9 50.2-76.4 8.7-11.3 WX6181N 画面サイズ（型）投写距離a（m） IPSiO PJ 標準

30 －－ 0.7-1.0 －－－ 40 1.2-2.5 0.7 1.0-1.3 －－－ 60 1.9-3.8 1.0 1.5-2.0 3.7-6.0 5.9-9.1 1.0-1.3 80 2.5-5.1 1.4 2.0-2.6 5.0-8.1 7.9-12.1 1.4-1.8 100 3.2-6.4 1.7 2.5-3.3 6.3-10.1 9.9-15.2 1.7-2.2 120 3.9-7.7 2.1 3.0-4.0 7.6-12.2 12.0-18.3 2.0-2.7 150 4.8-9.6 2.6 3.8-5.0 9.5-15.3 15.0-22.9 2.6-3.4 200 6.4-12.8 － 5.1-6.6 12.7-20.4 20.1-30.6 3.4-4.5 240 7.7-15.4 － 6.1-8.0 15.3-24.5 24.1-36.8 4.1-5.4 300 9.6-19.2 － 7.7-10.0 19.1-30.7 30.2-46.0 5.2-6.8 400 12.8-25.7 － 10.2-13.3 25.5-40.9 40.4-61.4 6.9-9.0 500 16.0-32.1 － 12.8-16.7 31.9-51.2 50.5-76.9 8.7-11.3 X6181N 画面サイズ（型）投写距離a（m） IPSiO PJ 標準

30 －－ 0.7-0.9 －－－ 40 1.2-2.4 0.6 0.9-1.2 －－－ 60 1.8-3.7 1.0 1.4-1.9 3.6-5.8 5.7-8.7 1.0-1.3 80 2.4-4.9 1.3 1.9-2.5 4.8-7.8 7.6-11.6 1.3-1.7 100 3.0-6.1 1.6 2.4-3.2 6.0-9.7 9.6-14.6 1.6-2.1 120 3.7-7.4 2.0 2.9-3.8 7.3-11.7 11.5-17.6 2.0-2.6 150 4.6-9.2 2.5 3.7-4.8 9.1-14.7 14.4-22.0 2.5-3.2 200 6.1-12.3 － 4.9-6.4 12.2-19.6 19.3-29.4 3.3-4.3 240 7.4-14.8 － 5.9-7.7 14.7-23.6 23.2-35.3 4.0-5.2 300 9.2-18.5 － 7.4-9.6 18.4-29.5 29.1-44.2 5.0-6.5 400 12.3-24.7 － 9.8-12.8 24.6-39.4 38.8-59.0 6.7-8.7 500 15.4-30.8 － 12.3-16.0 30.7-49.2 48.6-73.8 8.4-10.9

■投写距離と画面サイズ

　下図と下表を参考にして、画面サイズと投写距離を決めてください。

画面サイズは、フルサイズの映像を台形補正なしで投影したときのおよその値です。

1V WU6181N…0.5V WX6181N…0.6V＊3 X6181N…0.5V＊4 0.1V 1H 0.3H 投写画面の幅（H）＊1 ＊2 _0.3H＊2 a 0.1H 0.1H 投写画面の高さ（V）＊1 グレーの部分はレンズシフトによって投影可能な範囲を表示しています。　　オプションの「IPSiO PJ 交換用レンズタイプ1」はレンズシフトに対応していません。＊2 RICOH PJ WU6181NにIPSiO PJ 標準レンズタイプ1を使用して150型を越えて投影する場合は0.15H。　　RICOH PJ 交換用レンズタイプ8の場合は0.2H。＊3 RICOH PJ 交換用レンズタイプ8の場合は0.5V。＊4 RICOH PJ 交換用レンズタイプ8の場合は0.35V。

■専用オプション

WU6181N/WX6181N/X6181N 用

_{（消費税別）} ＊1 スクリーン投写距離：スクリーン横幅寸法　＊2 ランプパワー「標準」時。

ス

タ

ン

ダ

ー

ド

デ

ス

ク

エ

ッ

ジ

エ

ン

ト

リ

ー

短

焦

点

ハ

イ

エ

ン

ド

超

短

焦

点

12

ピクチャーインピクチャーピクチャーバイピクチャー

画面の中に小さな画面を別に表示できるピクチャーインピクチャー機

能と、2つの画面を左右並べて表示できるピクチャーバイピクチャー機

能を搭載。

※2画面で投影できる入力信号の組み合わせには制限があります。

2画面表示機能

ポートレート投写

プロジェクターを縦置きに設置すると、縦長

映像の投影に対応できます。ショールームや

店頭ディスプレイでのサイネージ利用が可能

です。

※プロジェクター単体でのポートレート投影は行えません。専用ス　タンドを準備いただく必要があります。商品名品種コード JANコード標準価格レンズ_タイプ _{フォーカス}ズーム/ ズーム比 _距離比投写_＊1 画面サイズ_（型）出力光束（明るさ）＊2 質量備考 WU6181N WX6181N X6181N IPSiO PJ 標準レンズタイプ 1 308934 496131187232 7 80,000 円ズーム手動 2.0 1.50-3.02：1 40-500 6,200lm 6,700lm 7,200lm 0.84kg ─ IPSiO PJ 交換用レンズタイプ 1 308935 496131187233 4 200,000 円（短焦点）固定手動(フォーカス)ズームなし/ ─ 0.8：1 40-150 4,200lm 4,700lm 5,400lm 1.2kg IPSiO PJ 交換用レンズタイプ 2 308936 496131187234 1 200,000 円ズーム手動 1.3 1.19-1.56：1 30-500 4,600lm 5,000lm 5,600lm 1.2kg IPSiO PJ 交換用レンズタイプ 3 308937 496131187235 8 200,000 円ズーム手動 1.6 2.97-4.79：1 60-500 4,700lm 5,100lm 5,800lm 1.0kg IPSiO PJ 交換用レンズタイプ 4 308938 496131187236 5 200,000 円ズーム手動 1.52 4.70-7.20：1 60-500 4,600lm 5,000lm 5,600lm 1.0kg RICOH PJ 交換用レンズタイプ 8 512894 496131190277 2 200,000 円（短焦点）ズーム手動 1.3 0.8-1.06：1 60-500 5,900lm 6,400lm 6,800lm 1.1kg IPSiO PJ 無線LAN ユニットタイプ 1 308939 496131187260 0 10,000 円 ─ ─ ─ ─ ─ ─ ─ ─ ─ ※ NEC 製

(14)

20,000時間メンテンナンスフリーの高信頼投影。

「ハイエンドモデル」

レーザー光源を採用することで、定期的なランプ交換が不要となり、メンテナンスの手間を軽減できます。

電源ONですぐに投影でき、会議中のランプ切れの心配もなく、快適に利用できます。

短焦点

超短焦点

ハイエン

ド

360度 360度

ハ

イ

エ

ン

ド

高画質な映像投影を実現

高輝度レーザー光源を採用することで、6,000lmの明るさと鮮や

かな色再現性を実現。長時間にわたる高画質映像の投影を可能に

します。

20,000時間メンテナンスフリー、定期的な光源を交換する必要がな

く、メンテナンスの手間とコストを削減できます。会議中、突然ランプが

切れる心配もありません。電源を入れて数秒で点灯するため、すぐに映

像投影が可能。水銀不使用で環境にやさしい仕様です。

長時間メンテナンスフリーのレーザー光源

新規格HDBaseT™を搭載

LANケーブルにより映像信号を伝送する「HDBaseT™」に対応。配線

工事を簡略化できます。

■寸法図

484㎜ 484㎜ 509㎜ 184㎜ 509㎜＜本体正面＞＜本体側面＞＜本体上面＞

Photo：RICOH PJ WUL6280 ※写真はオプションの　「RICOH PJ 交換レンズタイプA3」装着

HDBaseT™対応

レーザー光源

HDBaseT™対応

レーザー光源

6,000

lm

WUXGA

_約

_18.0

質量

_kg

（1,920×1,200ドット）

6,000

lm

約

18.0 kg

質量

WXGA

リアル解像度 （1,280×800ドット） プロジェクターデスクトップパソコンノートパソコン Blu-ray プレイヤー RGB信号デジタルスイッチャー RGB信号 LANケーブル（映像信号） DVI信号 HDMI®信号 HDMI®信号 RICOH Uniﬁed Communication System P3500 RICOH Interactive Whiteboard D6500 ［360度チルトフリー］

5種類のレンズラインアップ

部屋の広さや投影画面サイズに合わせて選べる5種類のレンズ（オプ

ション）をご用意。

■ RICOH PJ WUL6280 レンズ別の投写距離（画面サイズ 100 型）（単位：m）

レンズタイプ投写距離 RICOH PJ 交換用レンズタイプA1 1.63 2.05 RICOH PJ 交換用レンズタイプA2 2.05 2.63 RICOH PJ 交換用レンズタイプA3 2.63 3.3 RICOH PJ 交換用レンズタイプA4 3.3 6.29 RICOH PJ 交換用レンズタイプA5 　　　　　　　6.29　　　　　　　　　　11.95 ※装着するレンズによって出力光束（明るさ）が異なります。 ※設置例はイメージです。画面はハメコミ合成。

RICOH PJ WUL6280は、

WUXGA（1,920×1,200

ドット）の高解像度に対応し

ており、微細な線種、細かい

文字を使った表やグラフ、

CAD図面などのコンテンツ

を高精細に投影できます。フ

ルHDの映像も圧縮するこ

となく投影できます。

高解像度WUXGAパネルを採用*

1,920ドット 1,200 ドット

自由な設置性

「360度チルトフリー」により、上下左右360度、どの角度でも投影が

可能です。設置の自由度がアップすることで、天井から真下の床への

投影など、天井、床、壁への投影が可能に。さらにプロジェクターを縦

に設置することで、縦長映像を投影するポートレート投影にも対応。

ショールームや店頭ディスプレイでのサイネージで利用できます。

(15)

画面サイズ（型）

投写距離 RICOH PJ 交換用

レンズタイプA1 RICOH PJ 交換用レンズタイプA2 RICOH PJ 交換用レンズタイプA3 RICOH PJ 交換用レンズタイプA4 RICOH PJ 交換用レンズタイプA5 50 0.81-1.03 1.03-1.32 1.32-1.65 1.65-3.15 3.13-5.94 60 0.97-1.23 1.23-1.57 1.57-1.97 1.97-3.77 3.74-7.10 70 1.13-1.43 1.43-1.84 1.84-2.31 2.31-4.41 4.38-8.31 80 1.29-1.63 1.63-2.10 2.10-2.63 2.63-5.02 4.99-9.46 90 1.46-1.84 1.84-2.37 2.37-2.97 2.97-5.66 5.63-10.67 100 1.61-2.04 2.04-2.62 2.62-3.29 3.29-6.28 6.24-11.83 110 1.78-2.25 2.25-2.89 2.89-3.63 3.63-6.92 6.87-13.04 120 1.94-2.45 2.45-3.15 3.15-3.95 3.95-7.53 7.48-14.19 130 2.10-2.66 2.66-3.42 3.42-4.28 4.28-8.18 8.12-15.40 140 2.27-2.87 2.87-3.68 3.68-4.62 4.62-8.82 8.76-16.61 150 2.42-3.07 3.07-3.94 3.94-4.94 4.94-9.43 9.37-17.77 160 2.59-3.28 3.28-4.21 4.21-5.28 5.28-10.07 10.01-18.98 170 2.75-3.48 3.48-4.47 4.47-5.60 5.60-10.69 10.61-20.13 180 2.91-3.69 3.69-4.73 4.73-5.94 5.94-11.33 11.25-21.34 190 3.07-3.89 3.89-4.99 4.99-6.26 6.26-11.94 11.86-22.50 200 3.23-4.09 4.09-5.26 5.26-6.59 6.59-12.59 12.50-23.71 250 4.04-5.11 5.11-6.56 6.56-8.23 8.23-15.71 15.60-29.59 300 4.85-6.14 6.14-7.88 7.88-9.88 9.88-18.86 18.73-35.53 画面サイズ（型）投写距離 RICOH PJ 交換用

レンズタイプA1 RICOH PJ 交換用レンズタイプA2 RICOH PJ 交換用レンズタイプA3 RICOH PJ 交換用レンズタイプA4 RICOH PJ 交換用レンズタイプA5 50 0.85-1.08 1.08-1.38 1.38-1.74 1.73-3.32 3.28-6.24 60 1.02-1.29 1.29-1.65 1.65-2.08 2.06-3.96 3.92-7.46 70 1.19-1.51 1.51-1.93 1.93-2.43 2.42-4.64 4.59-8.73 80 1.36-1.72 1.72-2.20 2.20-2.77 2.75-5.28 5.23-9.94 90 1.53-1.94 1.94-2.48 2.48-3.12 3.10-5.96 5.90-11.21 100 1.70-2.15 2.15-2.75 2.75-3.46 3.44-6.60 6.54-12.43 110 1.87-2.37 2.37-3.03 3.03-3.82 3.79-7.28 7.20-13.70 120 2.04-2.58 2.58-3.30 3.30-4.15 4.13-7.92 7.84-14.91 130 2.21-2.8 2.8-3.58 3.58-4.51 4.48-8.60 8.51-16.18 140 2.39-3.02 3.02-3.87 3.87-4.86 4.83-9.27 9.18-17.46 150 2.55-3.23 3.23-4.13 4.13-5.20 5.17-9.92 9.82-18.67 160 2.73-3.45 3.45-4.42 4.42-5.55 5.52-10.59 10.49-19.94 170 2.89-3.66 3.66-4.68 4.68-5.89 5.86-11.24 11.13-21.15 180 3.07-3.88 3.88-4.97 4.97-6.25 6.21-11.91 11.80-22.43 190 3.23-4.09 4.09-5.24 5.24-6.58 6.54-12.56 12.43-23.64 200 3.40-4.31 4.31-5.52 5.52-6.94 6.90-13.23 13.10-24.91 250 4.25-5.38 5.38-6.89 6.89-8.66 8.61-16.52 16.36-31.10 300 5.10-6.46 6.46-7.27 8.27-10.40 10.34-19.83 19.64-37.34 RICOH PJ WXL6280 RICOH PJ WUL6280

■投写距離と画面サイズ

　下図と右表を参考にして、画面サイズと投写距離を決めてください。

　画面サイズは、フルサイズの映像を台形補正なしで投影したときのおよその値です。

2画面表示機能

画面の中に小さな画面を別に表示できるピクチャーインピクチャー機

能と、2つの画面を左右並べて表示できるピクチャーバイピクチャー

機能を搭載。

※2画面で投影できる入力信号の組み合わせには制限があります。

簡易DICOMモード

医療用画像の標準規格に近似した画

像を投影できる映像モードを搭載。病

院などの打ち合わせで活躍します。

※表示画像は、実際の診断にご使用いただけません。商品名 _コード品種 JANコード標準価格レンズ_タイプ _{フォーカス}ズーム/ ズーム比 _距離比投写＊1 画面サイズ_（型）出力光束（明るさ）＊2 質量 WUL6280 WXL6280 RICOH PJ 交換用レンズタイプ A1 512914 496131190466 0 ¥300,000 ズーム電動/電動 1.26 0.79-1.00 50-300 5,600lm 5,600lm 4.8kg RICOH PJ 交換用レンズタイプ A2 512915 496131190467 7 ¥300,000 ズーム電動/電動 1.28 1.00-1.28 50-300 5,100lm 5,100lm 2.6kg RICOH PJ 交換用レンズタイプ A3 512916 496131190468 4 ¥120,000 ズーム電動/電動 1.25 1.28-1.61 50-300 6,000lm 6,000lm 2.6kg RICOH PJ 交換用レンズタイプ A4 512917 496131190469 1 ¥300,000 ズーム電動/電動 1.9 1.61-3.07 50-300 5,100lm 5,100lm 5.1kg RICOH PJ 交換用レンズタイプ A5 512918 496131190470 7 ¥300,000 ズーム電動/電動 1.9 3.04-5.78 50-300 5,600lm 5,600lm 5.8kg

■専用オプション

RICOH PJ WUL6280 / WXL6280 用

_{（消費税別）} ＊1 スクリーン投写距離:スクリーン横幅寸法＊2 ライトモード「定電力モード」時。

補正機能

投影画像の縦、横の補正および湾曲した投影面へ補正が可能です。

■インターフェース端子

1：HDBaseTTM_端子 2：リモート入力端子 3：リモート出力端子 4：HDMI® 端子 5：コンピューター入力端子 6：モニター出力端子 7：BNC 入力端子 8：PC コントロール端子 9：サービス用端子 10：USB 端子＊ 11：有線 LAN 端子 11：DVI-D 端子

＜ RICOH PJ WUL6280/WXL6280 ＞

7 8 9 10 11 4 1 2 3 5 6 12

設置時の位置調整しやすいデザイン

本体中心にレンズを配置したレンズセンター

デザインを採用。スクリーンセンターに設置

位置を決めやすいデザインです。

レンズシフト機能

十字キーまたはリモコン操作で、投影位置を

上下・左右に移動可能です。たとえば天吊り設

置後の投影位置の微調整に利用できます。

＊グレーの部分はレンズシフトによって投影可能な範囲を表示しています。＊ USBメモリからの投影は行えません。

ネットワークによる機器管理

PJLink®により、ネットワーク上にあるプロジェクターの設定が可能です。

「Crestron Connected

TM

_」

_{「AMX Device Discovery}

TM

_{」に対応して}

おり、システムによるプロジェクター本体の操作や監視が可能です。

1H 0.15H 投写画面の幅（H）（さ高の面画写投 V ） 0.15H ◎交換用レンズタイプ A2、A4、A5 1V 0.5V 0.5V 1V 0.5V 0.5V ◎交換用レンズタイプ A1 WUL6280…0.01H WXL6280…0.07H ◎交換用レンズタイプ A3 WUL6280…0.03H WXL6280…0.08H WUL6280…0.25V WXL6280…0.35V 1H 0.15H 投写画面の幅（H）（さ高の面画写投 V ） 0.15H

ハ

イ

エ

ン

ド

14

(16)

■寸法図

520㎜ 520㎜ 591㎜ 194㎜ 591㎜＜本体正面＞＜本体側面＞＜本体上面＞

ハ

イ

エ

ン

ド

自由な設置性

「360度チルトフリー」により、上下

360度、どの角度でも投影が可能

です。天井から真下の床への投影な

ど、天井、床、壁への投影が可能に。

縦長映像を投影するポートレート

投影にも対応しています。

［ポートレート投影］

電動レンズシフト

十字キーまたはリモコン操作で、投影位置を上下・左右に移動可能で

す。たとえば天吊り設置後の投影位置の微調整に利用できます。

交換式カラーホイール

オプションのカラーホイールを装着すれば、より色鮮やかな映像投影

が可能です。

※ 輝度は約20%低下します。

■ RICOH PJ KU12000 レンズ別の投写距離（画面サイズ 100 型）（単位：m）

レンズタイプ投写距離 RICOH PJ 交換用レンズタイプB1 1.8　　2.2 RICOH PJ 交換用レンズタイプB2 2.2 2.9 RICOH PJ 交換用レンズタイプB3 2.6 3.2 RICOH PJ 交換用レンズタイプB4 3.2 4.3 RICOH PJ 交換用レンズタイプB5 4.3 8.6 RICOH PJ 交換用レンズタイプB6 8.6 　　　　　　　　　 15.5 ※装着するレンズによって出力光束（明るさ）が異なります。

利用するシーンに合わせて選べる6種類のレンズ（オプション）。設置

場所および投影距離に応じて、レンズを交換することが可能です。

6種類のレンズラインアップ

15 大ホール向け、高輝度かつ2灯式の安心投影。

「ハイエンドモデル」

高輝度12,000lmで2つのランプを備えているため、1灯が切れても投影を継続できます。

設置の自由度が高く、6種類の交換用レンズで自在な投影を実現できます。

短焦点

超短焦点

ハイエン

ド

Photo：RICOH PJ KU12000 ※写真はオプションの　「RICOH PJ 交換用レンズ　タイプB4」装着。　＊1 オプションの「RICOH PJ 交換用レンズ　　　タイプB4」装着時。　＊2 レンズユニット含まず。

HDBaseT

TM

_対応

ランプ2灯式

12,000

lm

出力光束 （明るさ） ＊1 リアル解像度_{（1,920×1,200ドット）}

WUXGA

質量

約

23.8 kg

＊2

高解像度WUXGA

高解像度化が進むデジタルコンテンツを圧縮することなく、高精細に

投影できるWUXGA（1,920×1,200ドット）に対応しています。

2灯式ランプを採用しているため、万一使用中に1灯が切れても、継続し

て投影できます。会議が中断することなく安心してご利用いただけます。

高輝度、高信頼性の2灯式ランプ（12,000lm)

■インターフェース端子

1：3Dエミッタ接続端子 2：DVI-D 端子 3：コンピューター入力端子 4：コンピューター出力端子 5：BNC 入力端子 6 ：PC コントロール端子 7 ：ビデオ入力端子 8 ：3G-SDI 入力端子 9 ：HDMI® 入力端子 10：USB 端子＊ 11：サービス用端子 12：有線 LAN 端子　　（プロジェクタ制御用） 13：HDBaseTTM_端子 14：リモート出力端子 15：リモート入力端子 6 7 8 9 10 11 12 13 14 15 5 1 2 3 4 ＊ USBメモリからの投影は行えません。
