周期帯域別にみた横浜市内の地震動の特徴について

図１ 横浜市内の強震観測点

地中の観測点は地上の観測点の真下であるが，本来の 位置よりやや北東にずらして表示した．

1_{横浜地方気象台，Yokohama Local Meteorological Observatory}

周期帯域別にみた横浜市内の地震動の特徴について

Investigation of Seismic Ground Motion at City Yokohama

for Various Frequencies Using High Density Strong Motion Seismographs Network

石垣 祐三

Yuzo ISHIGAKI

(Received March 12, 2010 : Accepted June 28, 2010)

１ はじめに 横浜市は，1996 年以降，市内約 150 地点以上に強 震観測網を整備し，得られた強震データを公開して いる．また，防災科学技術研究所は，2000 年以降高 感度地震観測網（Hi-net）を整備し，高感度地震計 とともに地上・地中に強震計（基盤強震観測網（以 下, KiK-net と記す））を設置している．中でも横浜 市には地下約 2000ｍに強震計があり，基盤が 3000 ｍと深い構造になっている関東地方で貴重な波形デ ータが得られている（図１）． 本稿では，これらの強震データと横浜地方気象台 の強震データを用い（以下，市内強震データと記す）， 横浜市内の揺れやすさの特徴を調査したので報告す る．具体的には各震度観測点の強震波形データのフ ーリエ変換による振幅スペクトルをもとめ，基準と する KiK-net の地中強震波形データの振幅スペクト ルと，各震度観測点の振幅スペクトルの比をとり， 周期帯域別に特徴を抽出する． また，石垣ほか（2005）は，全国の震度観測点につ いて，観測された震度と，周辺で観測された震度と 比較することによって，震度観測点の揺れやすさを 調査した．この調査方法を横浜市内の震度観測結果 に適用し，前述の強震波形の振幅スペクトルを用い た調査結果との関係を調べた． さらに，これらの揺れやすさに関する調査結果と 震度観測点の標高などの各種情報との関係について も調べた．

２ 調 査 方 法 2.1 準 備 本 稿 で 主 に 検 討 す る の は ， 強 震 波 形 を フ ー リ エ 変 換 し た 後 の 周 波 数 領 域 に お け る 振 幅 ス ペ ク ト ル 比 較 で あ る が ， オ リ ジ ナ ル の 波 形 を い つ で も 確 認 で き る よ う に 気 象 庁 強 震 観 測 報 告（ 例 え ば 気 象 庁 ， 2005）の html 形 式 に し た ．波 形 の サ ン プ リ ン グ 周 波 数 は ， 横 浜 市 の 強 震 観 測 網 デ ー タ が 200Hz ， KiK-net が 100・200Hz 混 在 ，気 象 庁 が 100Hz で あ る が ，比 較 の 簡 便 さ の た め に100Hz に 統 一 し ，こ れ を オ リ ジ ナ ル デ ー タ と し て 検 討 を 進 め る ． 調 査 対 象 はKiK-net 横 浜 が 運 用 さ れ た 2003 年 以 降 に 発 生 し た 地 震 と す る ．2003 年 以 降 ，例 え ば 顕 著 な 長 周 期 地 震 動 が 発 生 す る な ど ， 種 々 の 興 味 あ る 地 震 が 発 生 し て い る ． こ の た め ， 特 定 の 地 震 等 に 対 し て も 周 波 数 帯 域 比 較 の 観 点 で み て い く ． 2.2 震 度 の 増 分 に つ い て 本 稿 で は ， 震 度 増 分 を 計 算 す る 方 法 と し て ， 強 震 波 形 を フ ー リ エ 変 換 し た ス ペ ク ト ル の 比 に よ る 方 法 と ， 観 測 点 の 近 傍 の 震 度 と の 差 に よ る 方 法 を 用 い た ． あ る 場 所 （ 具 体 的 に は 震 度 観 測 点 ） の 揺 れ や す さ を 表 す 指 標 と し て ， 震 度 の 増 分 （ 震 度 増 分 ）を 用 い る ．震 度 の 増 分（ ΔI）は ，対 象 と す る 観 測 点 の 震 度 と ， 基 準 と す る 震 度 の 差 と す る ． 基 準 と す る 震 度 を Ib，対 象 と す る 観 測 点 の 震 度 を Is と す る と 震 度 の 増 分 ΔI は Is－ Ib と な る ． あ る 周 期 帯 域 に お い て ， 対 象 と す る 観 測 点 の 加 速 度 振 幅 が ，基 準 と し た 観 測 点 の 加 速 度 振 幅A の ｃ 倍 で あ っ た と す る と 震 度 増 分 ΔI は

ΔI = Is－ Ib =（ 2log(zcA)+0.94）－（ 2log(zA)+0.94） =2log(c） (1) （ こ こ で ，z： 該 当 周 期 帯 の 震 度 利 得 率 ． log は 常 用 対 数 ） で 与 え ら れ る ． 2.3 フ ー リ エ 変 換 に よ る 震 度 増 分 KiK-net 横 浜 の 地 中 強 震 計 デ ー タ が あ る 地 震 を 対 象 に ， 市 内 強 震 デ ー タ に つ い て 81.92 秒 分 取 り 出 し（ 足 り な い 場 合 ，後 続 の ０ を 入 れ た ），高 速 フ ー リ エ 変 換 し た 後 ， 水 平 ２ 成 分 の 振 幅 を 合 成 し ， KiK-net 横 浜 の 地 中 強 震 計 デ ー タ の 水 平 ２ 成 分 の 合 成 振 幅 で 割 る ． こ れ を も と に 震 度 増 分 を 計 算 し た ． 震 度 増 分 に つ い て は ， 周 期 に よ る 特 性 を 調 べ る た め に ，周 期 帯 域 別（0.1-0.4，0.4-0.7，0.7-1.0， 1.0-2.0 秒 ）の ４ つ に 分 け 計 算 し た ．こ の 結 果 を も と に 波 形 の 周 期 ・ 観 測 点 ・ 地 震 ご と に 揺 れ や す さ の 調 査 を 行 っ た ． 2.4 観 測 点 近 傍 の 震 度 の 比 較 に よ る 震 度 増 分 石 垣 ほ か （2005） の 手 法 を 応 用 し ， 横 浜 市 内 の 地 上 の 揺 れ や す さ を 調 査 す る ． 概 略 は 以 下 の 通 り で あ る ． ・あ る 観 測 点 か ら 見 て 遠 い 場 所 に 発 生 し た 地 震（ 例 え ば 震 央 距 離 100km 以 上 ）に 対 し て ，観 測 点 の 近 傍 （ 半 径 15km 以 内 と す る ） に あ る 震 度 観 測 値 の グ ル ー プ を 作 成 す る ． こ の グ ル ー プ を 近 傍 観 測 点 と よ ぶ ． ・あ る 観 測 点 が 一 定 以 上 の 震 度（ 例 え ば 1.9 以 上 ） の 場 合 ， そ の 観 測 点 の 震 度 と 近 傍 観 測 点 の 震 度 の 差 を 求 め る ． こ の 時 ， 地 上 で 観 測 し た 震 度 の 差 の ほ か に ，地 下 30ｍ 相 当 で の 震 度 の 差 も 求 め る ．地 下 の 震 度 は 推 計 震 度 で 用 い て い る １km メ ッ シ ュ の 地 盤 係 数 （ 以 下 メ ッ シ ュ 震 度 増 分 と よ ぶ ） を 使 用 し 推 定 し た ． 地 下 で 震 度 を 比 較 す る 目 的 は ， 揺 れ や す さ の 特 徴 に つ い て ， 地 盤 を 要 因 と し て は 説 明 で き な い 特 徴 （ 例 え ば 震 度 計 の 設 置 環 境 ） を 抽 出 す る た め で あ る ． 各 観 測 点 に つ い て 対 象 と し た 地 震 す べ て に つ い て 近 傍 観 測 点 と の 震 度 の 差 の 平 均 を も と め ， こ れ を 当 該 観 測 点 の 震 度 の 増 分 と す る ． こ の よ う に ， あ る 観 測 点 の 近 傍 の 震 度 を 用 い て 求 め た 震 度 の 増 分 を ，本 稿 で は ，「 近 傍 震 度 比 較 に よ る 震 度 増 分 」 と よ ぶ ． 横 浜 市 整 備 の 強 震 計 は 約 160 カ 所 で あ る が ， 震 度 情 報 で 用 い ら れ て い る 観 測 点 は 36 カ 所 で あ る ． な お ， 約 160 カ 所 の う ち 9 カ 所 は 地 上 の 強 震 計 と 対 に な っ た 地 中 型 （ ボ ア ホ ー ル 型 ） で あ り ， 標 高 は-13～ -67ｍ で あ る ． 地 中 型 は 明 ら か に 震 度 が 小 さ く 出 る た め ， こ れ を 用 い た 場 合 と 用 い な い 場 合 に 分 け て 震 度 増 分 を 調 査 し た ． ま た ， 気 象 庁 の 震 度 情 報 に 用 い て い な い 観 測 点 も 含 め て こ の 方 法 を 適 用 し ， フ ー リ エ 変 換 に よ る 震 度 増 分 と の 比 較 な ど を 行 う ．

図 ３ KiK-net 横 浜 地 中 部 と 市 内 強 震 デ ー タ の 比 較 図 ２ と 同 様 の 手 法 を 用 い ，横 浜 市 内 強 震 デ ー タ の す べ て の 各 観 測 点 の 平 均（ 青 ）を 示 し た ．黒 い 線 は 全 観 測 点 （KiK-net 横 浜 地 中 部 以 外 の ボ ア ホ ー ル 観 測 点 を 含 む ） の 平 均 で あ る ． ３ 震 度 増 分 の 調 査 結 果 3.1 KiK-net 横 浜 地 中 部 と 各 地 点 と の 比 較 本 稿 に 用 い る フ ー リ エ 変 換 は ， 加 速 度 成 分 を フ ー リ エ 変 換 後 ， 全 体 的 な 傾 向 を 見 る た め 0.4Hz の ス ム ー ジ ン グ を か け て い る ． ス ム ー ジ ン グ に よ っ て 長 周 期 側 に ピ ー ク が 偏 る こ と を 防 ぐ た め ， 波 形 全 体 の 平 均 値 を 個 々 の デ ー タ か ら 差 し 引 い た も の を 使 用 し た ． 波 形 レ ベ ル で の ノ イ ズ は ， 個 々 に は 除 去 し て い な い ． 図 ２ に KiK-net 横 浜 地 中 部 と そ の 地 上 部 ・ 横 浜 地 方 気 象 台 ・ 金 沢 区 八 景 島 と の 比 較 を 示 す ． KiK-net 横 浜 と 横 浜 地 方 気 象 台 の 水 平 距 離 は 14.3km，金 沢 区 八 景 島 と の そ れ は 21.3km で あ り ， ご く 近 距 離 ～ や や 遠 距 離 ま で の ふ る ま い を み る 意 図 で あ る ． 図 ２ を み る と KiK-net 横 浜 地 上 部 は ほ ぼ 表 示 し た 範 囲 で 平 均 値 の 回 り に よ く ま と ま っ て い る ． ピ ー ク は 周 期 0.3-0.4 秒 の 短 周 期 で 地 中 の 約 40 倍 の 増 幅 で あ り ， こ の 値 は 市 内 強 震 デ ー タ の 中 で 一 番 大 き な 増 幅 率 で あ る ． 横 浜 地 方 気 象 台 と 八 景 島 は KiK-net 地 上 部 に 比 較 す る と ご く 短 周 期 で ば ら つ き が 大 き く な っ て い る が ， 震 度 演 算 に 影 響 の 大 き い 周 期0.4－ 2.0 秒 辺 り で は 他 の 帯 域 に 比 較 し て ま と ま っ て い る ．横 浜 地 方 気 象 台 は 周 期 0.5 秒 に 20 倍 ，八 景 島 は 周 期 1.0 秒 を 超 え た 辺 り に 10 倍 の ピ ー ク が あ る ． 一 方 ， 周 期 3.0 秒 を 超 え る 辺 り か ら は KiK-net 地 上 部 を 含 め ３ 地 点 と も か な り ば ら つ い て い る ． 図 ３ は ，市 内 強 震 計 デ ー タ す べ て を 図 ２ と 同 様 の 処 理 を 行 い ， 各 観 測 点 の 平 均 値 を 青 線 ， 全 観 測 点 の 平 均 値 は 太 い 黒 線 で 示 し た も の で あ る ． 全 観 測 点 の 平 均 増 幅 の ピ ー ク は 周 期0.3-0.4 秒 の 8 倍 程 度 で あ る が ， 各 観 測 点 で ピ ー ク の 位 置 は 周 期 図 ２ KiK-net 横 浜 地 中 部 と そ の 地 上 部 ・ 横 浜 地 方 気 象 台 （ 横 浜 市 中 区 山 手 町 ）・ 金 沢 区 八 景 島 と の 比 較 各 観 測 点 の フ ー リ エ 変 換 後 の 水 平 ２ 成 分 の 振 幅 を 合 成 し た も の を KiK-net 横 浜 地 中 部 の そ れ で 割 っ た も の を 両 対 数 目 盛 で 示 し て い る ． 青 い 線 が 各 地 震 を 示 し ， 黒 い 線 は そ れ ら を 平 均 し た も の で あ る ． 各 観 測 点 で よ く ま と ま っ て い る こ と と ， ピ ー ク の 周 期 が 異 な る こ と が 分 か る ．

図 ５ 新 潟 県 中 越 地 震（2004/10/23，M6.8）に お け るKiK-net 横 浜 （ 地 上 部 と 地 中 部 ） の 速 度 応 答 減 衰 定 数 は 0.05 と し た ． 周 期 ７ 秒 前 後 に 地 上 部 ・ 地 中 部 と も に ピ ー ク が み ら れ る ． 図 ６ 市 内 強 震 デ ー タ の 増 幅 卓 越 周 期 と １km メ ッ シ ュ の 卓 越 周 期 KiK-net 横 浜 地 中 部 と の 比 較 に お け る 各 観 測 点 の 震 度 増 分 が 一 番 大 き い 周 期 を 示 し た ．背 景 は 内 閣 府 ゆ れ や す さ マ ッ プ の １km メ ッ シ ュ の 卓 越 周 期 で あ る ． 0.2-1.2 秒 程 度 に ば ら つ き ，各 観 測 点 の 特 性 を 表 し て い る と 考 え ら れ る ． こ の こ と は ， 次 節 で 検 討 す る 周 期 帯 域 別 震 度 増 分 マ ッ プ な ど 全 体 的 な マ ッ プ を 見 る と き に ， 個 々 の 観 測 点 の 性 質 を 確 認 す る 必 要 が あ る こ と を 示 し て い る ． こ こ で は KiK-net 横 浜 地 中 部 に 対 す る 地 上 観 測 点 の 増 幅 率 は ， 震 度 で 影 響 が 及 ぶ 周 期0.4－ 2.0 秒 程 度 で ば ら つ き は 少 な く ，KiK-net 横 浜 地 中 部 が 基 準 と し て 適 当 で あ る こ と を 示 し た ． 3.2 周 期 帯 域 別 比 較 ４ 種 類 の 周 期 帯 域 別（0.1-0.4，0.4-0.7，0.7-1.0， 1.0-2.0 秒 ）に フ ー リ エ 変 換 に よ る 震 度 増 分 マ ッ プ を 図 ４ に 示 し た ． 周 期0.1～ 0.4 秒 で は ，地 中 型 を 除 く と 臨 海 部 で 震 度 増 分 の 小 さ い と こ ろ が 多 い が ， そ の 他 は 観 測 点 ご と に 様 々 で あ る ． こ の 帯 域 で の 最 大 の 震 度 増 分 は 中 区 ・ 磯 子 区 ・ 保 土 ヶ 谷 区 な ど で+2.2～ +2.3 で あ る ． 臨 海 部 で 震 度 増 分 が 小 さ い の は ， そ の ほ と ん ど が 埋 め 立 て 地 で あ る の で ， 短 周 期 の 地 震 波 の 出 に く い 性 質 が あ る た め と 考 え ら れ る ． 観 測 点 ご と に 様 々 で あ る の は ， 強 震 計 の 設 置 し て あ る 個 々 の 地 盤 の 硬 軟 を 表 し て い る と 考 え ら れ る ． 周 期0.4-0.7 秒 は ，人 体 に 特 に 感 じ や す い 周 期 帯 で あ る ．+1.4 以 上 で あ る 黄 色 か ら の 暖 色 系 は 市 内 全 体 に み ら れ る が ，西 区 と そ の 周 辺 の 区 に+2.0 以 上 を 示 す オ レ ン ジ が 多 く み ら れ る ． 北 西 部 の 青 葉 区 ， 緑 区 な ど は 相 対 的 に 震 度 増 分 が 小 さ い ． 周 期0.7～ 1.0 秒 は ，木 造 の 家 の 棚 が 落 ち る な ど ， 室 内 の 家 具 な ど に 影 響 の 大 き い 帯 域 で ，さ ら に1.0 秒 に 近 い と こ ろ で は キ ラ ー パ ル ス と 呼 ば れ る 帯 域 に 近 づ く ． 暖 色 系 は 市 中 部 の 中 区 （ 横 浜 地 方 気 象 台 は+1.6） や 南 区 に 集 中 し て み ら れ ， 一 部 離 れ て 北 部 の 港 北 区 に み ら れ る ． 震 度 増 分 は 南 区 の+2.6 が 最 大 で ， 港 北 区 は+2.2 前 後 で あ る ． 周 期1.0～ 2.0 秒 は ，木 造 家 屋 に 影 響 の あ る キ ラ ー パ ル ス の 帯 域 で あ る が ， ほ と ん ど の 観 測 点 が 地 中 も 含 め て+0.8～ +1.2 に 収 ま っ て い る ． し か し ， 港 北 区 の 一 部 や 臨 海 部 の 西 区 や そ こ か ら 離 れ て 金 沢 区 な ど に+2.0 と な っ て い る 地 点 が あ る ． ま た ， 中 区 か ら 南 区 に か け て 相 対 的 に 震 度 増 分 が 大 き い と こ ろ が 集 中 し て い る ． 秒

周 期 1.0～ 2.0 秒 の 帯 域 が ， ほ か の ３ つ の 周 期 帯 域 に 比 べ て 全 体 的 に 差 が 小 さ い の は ， こ の 帯 域 に な る と 距 離 減 衰 が 少 な い こ と に 加 え て ， 基 準 と し て い る KiK-net 横 浜 地 中 部 で も こ の 帯 域 の 地 震 波 が 少 な か ら ず 含 ま れ て い る こ と に よ る と 考 え ら れ る ． 図 ５ は ， そ の 帯 域 で の 様 相 を 見 る た め に ， 新 潟 県 中 越 地 震 時 の KiK-net 横 浜 （ 地 上 部 と 地 中 部 ） の 速 度 応 答 を 示 し た も の で あ る ． こ の 地 震 で は 関 東 平 野 一 帯 で 周 期 ５ ～ ７ 秒 前 後 の 盆 地 生 成 波 が 観 測 さ れ て い る ． 地 中 部 の 速 度 応 答 を み る と ， 周 期 １ 秒 未 満 の 応 答 は 小 さ い も の の ， 周 期 が 長 く な る に つ れ 大 き く な り ， 地 上 と 同 じ 周 期 ７ 秒 前 後 の と こ ろ で ピ ー ク を 持 っ て い る ． 地 上 と 地 中 の 応 答 の 形 状 を 比 較 す る と ， 周 期1 秒 よ り 長 い 応 答 は ほ ぼ 平 行 と な り ，応 答 速 度 は 10 倍 以 内（ 震 度 増 分 に し て+1.0 以 内 ） に 収 ま っ て い る ． 一 方 ， こ の 帯 域 で 中 区 な ど に 集 中 し て い る 震 度 増 分 が 大 き い と こ ろ は 数 km 程 度 の 広 が り を も っ た や や 中 規 模 の 地 盤 の 影 響 だ と 考 え ら れ る ． 図 ６ は ４ つ の 周 期 帯 に 限 ら ず ，0.1～ 20.0 秒 の 間 で 各 観 測 点 の 震 度 増 分 が ど の 周 期 帯 に ピ ー ク を も つ か 表 示 し た も の で あ る ．0.8 秒 よ り 長 い 周 期 を も つ 黄 色 か ら 暖 色 系 も 中 区 ～ 南 区 に 集 中 し て み ら れ る ． 図 ６ で こ の 他 ピ ー ク 周 期 の 長 い と こ ろ は 港 北 区 と 金 沢 区 の 一 部 に み ら れ る ． 3.3 主 な 地 震 に お け る 各 観 測 点 の 震 度 増 分 3.2 節 で は ， 各 観 測 点 の 平 均 的 な 震 度 増 分 を み た が ， 地 震 ご と に 特 徴 が み ら れ な い か と い う 観 点 で ， 主 な 地 震 に つ い て 計 算 し た 各 観 測 点 の 震 度 増 分 か ら ， 平 均 の 震 度 増 分 （ 全 地 震 の 震 度 増 分 の 平 均 ） を 差 し 引 い た も の を 図 ７ に 示 し た ． 図 ７ で は 地 中 の 観 測 点 は 除 い て 表 示 し ， 震 度 の 一 般 的 な 帯 域 で あ る0.1～ 1.0 秒 の 帯 域 で 比 較 し た ． 取 り 上 げ た 地 震 は ， 以 下 の ９ 地 震 で あ る ． ①2005/8/16 宮 城 県 沖 M7.2 プ レ ー ト 境 界 ②2005/11/15 三 陸 沖 M7.2 太 平 洋 プ レ ー ト 内 ③2003/11/12 三 重 県 南 東 沖 M6.5 太 平 洋 プ レ ー ト 内 深 発 地 震 ④2004/10/23 新 潟 県 中 越 地 方 M6.8 地 殻 内 ⑤2007/7/16 新 潟 県 中 越 沖 M6.8 地 殻 内 ⑥2008/6/14 岩 手 県 内 陸 南 部 M7.2 地 殻 内 ⑦2007/10/1 神 奈 川 県 西 部 M4.9 フ ィ リ ピ ン 海 プ レ ー ト （ あ る い は 境 界 ） ⑧2004/9/7 三 重 県 南 東 沖 M7.4 フ ィ リ ピ ン 海 プ レ ー ト 内 ⑨2009/8/11 駿 河 湾 M6.5 フ ィ リ ピ ン 海 プ レ ー ト 内 図 ８ 2007 年 の 新 潟 県 中 越 沖 地 震 に お け る 周 期 別 増 幅 青：新 潟 県 中 越 沖 地 震 の 他 の 観 測 点 の 周 期 別 増 幅 ，黒 ： 当 該 観 測 点 の 他 の 地 震 も 含 め た 平 均 ，赤：新 潟 県 中 越 沖 地 震 の 当 該 観 測 点 の 増 幅

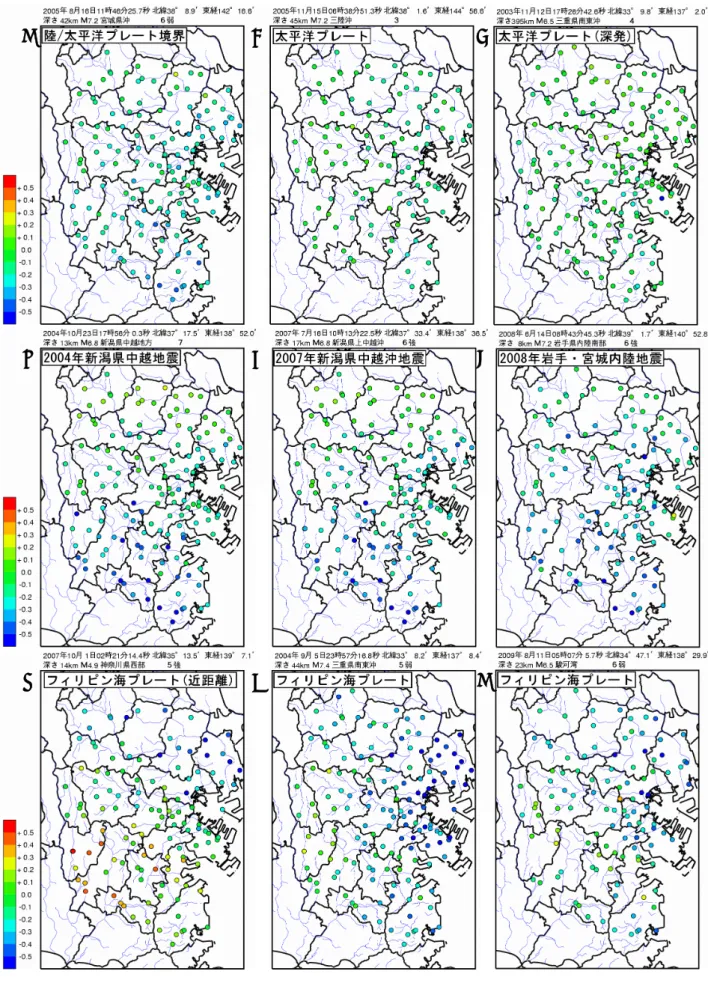

図 ７ 周 期 帯 域 0.1-1.0 秒 に お け る 各 観 測 点 の 平 均 震 度 増 分 と 地 震 毎 の 震 度 増 分 の 差

①

②

③

④

⑤

⑥

① ～ ③ の 太 平 洋 プ レ ー ト に 関 す る 地 震 は 全 般 的 に 平 均 的 な 様 相 を 示 す ． ① の プ レ ー ト 境 界 の 地 震 は や や 市 南 部 の 増 幅 が 低 い 傾 向 が あ る ． ④ ～ ⑥ の 遠 距 離 の 内 陸 地 殻 内 地 震 は 共 通 し て 市 南 部 の 増 幅 が 低 い ． 市 北 部 は 平 均 的 で あ る ． ⑦ は 取 り 上 げ た 9 つ の 地 震 の 内 ， 一 番 横 浜 市 に 近 距 離 で 発 生 し た 地 震 で あ る ． 短 周 期 波 の 減 衰 が 出 た た め か ， 震 源 に 近 い 市 西 部 の 増 幅 が 大 き く ， 東 部 側 で 低 い 値 と な っ た ． ⑧ ～ ⑨ は 市 西 部 が 標 準 的 で ， 市 東 部 が か な り 低 い と い う 共 通 し た 特 徴 を 持 つ ． 図 ８ は ， 周 期 帯 域 に よ る 特 徴 を み る た め に ， 市 内 ４ か 所 の 観 測 点 の 周 期 － 増 幅 率 の 図 で ， 特 定 の 地 震 の 色 を 変 え て 表 示 し た も の で あ る ． 特 定 地 震 と し て は2007 年 新 潟 県 中 越 沖 地 震 を 例 に 示 す ．赤 い 表 示 が2007 年 新 潟 県 中 越 沖 地 震 で ，青 い 表 示 が 他 の 観 測 点 の 周 期 別 増 幅 率 ， 黒 が 当 該 観 測 点 の 他 の 地 震 も 含 め た 平 均 の 周 期 別 増 幅 率 で あ る ．な お ， 付 録CD-ROM で は ，図 の 類 は 本 文 に 明 示 し た も の も 含 め ，html 形 式 で 全 般 に 閲 覧 で き る 形 式 に し て あ る ． 図 ８ を み る と ， 市 北 部 の 観 測 点 は ， 周 期1 秒 よ り 短 い 帯 域 で ほ と ん ど そ の 観 測 点 の 平 均 的 な ふ る ま い と 同 じ 様 相 を 示 し ， そ れ よ り 長 い 周 期 帯 で 平 均 よ り 数 倍 程 度 増 幅 し て い る ． 市 南 部 の 観 測 点 に お い て は ， 周 期 1 秒 よ り 短 い 帯 域 全 般 に 平 均 の 半 分 程 度 の 増 幅 率 と な っ て い る ． そ れ よ り 長 い 周 期 帯 で は ， 市 北 部 と 同 じ よ う な 増 幅 の 仕 方 と な っ て お り ， こ の 地 震 全 般 の 特 徴 と い え る ． こ の 他 の 地 震 を 含 め て 全 般 的 に 周 期 １ 秒 よ り 長 い 帯 域 だ け を み る と ， 関 東 地 方 特 有 の 周 期 ７ 秒 前 後 が 卓 越 す る よ う な 盆 地 生 成 波 が 観 測 さ れ る よ う な 地 震 で は ， 全 般 に 平 均 的 な ふ る ま い よ り ， よ り 大 き く 揺 れ る 傾 向 が 見 ら れ た ． 一 方 ， 周 期 １ 秒 よ り 短 い 帯 域 は 市 北 部 － 南 部 ， 市 東 部 － 西 部 の よ う に 地 域 的 な 揺 れ の 偏 り が あ っ た ． こ れ ら の 原 因 に つ い て は 後 ほ ど 他 の 資 料 を 含 め て 考 察 す る ． 3.4 近 傍 震 度 比 較 に よ る 震 度 増 分 2.4 項 で の べ た よ う に ， 震 央 距 離 100km 以 上 ， 当 該 観 測 点 の 震 度 1.9 以 上 の 地 震 に つ い て 半 径 15km 以 内 の 震 度 と の 比 較 （ 近 傍 震 度 比 較 ） を し ， 各 観 測 点 の 震 度 増 分 を も と め た ． 比 較 対 象 と し て 用 い る 近 傍 の 観 測 点 を 以 下 の ３ 通 り に 分 け て 行 っ た ． 対 象 ① 近 傍 観 測 点 す べ て の 観 測 点 対 象 ② 近 傍 観 測 点 か ら 地 中 観 測 点 を 除 い た 地 上 観 測 点 対 象 ③ 震 度 情 報 発 表 対 象 の 観 測 点 こ れ ら の 結 果 を 図 ９ に 示 す ． ま ず ， 近 傍 観 測 点 す べ て の 観 測 点 を 用 い た 場 合 （ 図 ９ ① ） で は ，KiK-net 横 浜 地 中 部 を は じ め と し て 地 中 の 観 測 点 の 震 度 増 分 が す べ て マ イ ナ ス の 値 と な っ て い る(－ 0.13～ － 0.93)． KiK-net 横 浜 地 中 部 の 震 度 増 分 は －0.93 で あ る ．地 中 の 観 測 点 は 10 点 と 少 な い も の の ，低 い 震 度 に な る と い う 一 定 の 特 性 を 持 っ て い る た め 周 辺 観 測 点 と の 比 較 に は 不 向 き で あ る ． 次 に 近 傍 観 測 点 か ら 地 中 観 測 点 を 除 い て 比 較 し た も の が 図 ９ ② で あ る ． な お ， 気 象 庁 が 全 国 に 展 開 し て い る 震 度 観 測 網 で は ひ と つ の 震 度 観 測 点 の 周 辺15km 以 内 の 観 測 点 数 は 約 16 点 で あ る の に 対 し ， 市 内 強 震 計 デ ー タ を 用 い た 場 合 は140 点 程 度 に な り ， よ り 真 値 に 近 い 値 が 期 待 で き る ． ま た ， 図 ９ ④ は 図 ９ ② と 同 じ 地 中 観 測 点 を 除 い た 結 果 で あ る が ，１km メ ッ シ ュ の 地 盤 情 報（ 基 盤 か ら 地 表 ま で の 震 度 増 分 ． 以 下 メ ッ シ ュ 震 度 増 分 と 呼 ぶ ． 内 閣 府 ゆ れ や す さ マ ッ プ に よ る ） か ら ， こ の 地 域 の 平 均 値 ＋0.7947 を 差 し 引 い た 値 を 背 景 に 重 ね て 表 示 し た ． メ ッ シ ュ の 値 と 近 傍 震 度 比 較 結 果 は 一 部 の 違 い を 含 む も の の 大 体 の 傾 向 は 一 致 し て お り ， 特 に 横 浜 市 中 東 部 ， 横 浜 市 北 部 の 震 度 増 分 が 高 い メ ッ シ ュ と 近 傍 震 度 比 較 に よ る 震 度 増 分 が 一 致 し て い る ． 近 傍 震 度 比 較 に よ り 求 め た 震 度 増 分 と フ ー リ エ 変 換 に よ り 求 め た 震 度 増 分 と の 比 較 を 行 っ た ． フ ー リ エ 変 換 に よ り 求 め た 震 度 増 分 は ， 横 浜 地 中 部 の 波 形 を 基 準 と し て い る が ， 近 傍 震 度 比 較 に よ る 横 浜 地 中 部 の 震 度 増 分 は-0.93 あ る の で ，フ ー リ エ 変 換 に よ り も と め た 各 点 の 震 度 増 分 か ら 0.93 を 差 し 引 い た 値 と 近 傍 震 度 比 較 に よ る 震 度 増 分 （ 地 中 観 測 点 を 除 い た 場 合 の も の ． 図 ９ の ② ） を 比 較 す る ．両 者 の 差 分 を 図 10 に 示 し た ．周 期 0.7～ 1.0 秒 及 び 周 期1.0～ 2.0 秒 の 比 較 的 長 め の 周 期 で は 両

図 ９ 各 種 条 件 に お け る 近 傍 震 度 比 較 に よ る 震 度 増 分 （ 地 上 の 震 度 比 較 に よ る ） ③ 情 報 活 用 観 測 点 の み に つ い て は ， 主 な 地 点 の 震 度 増 分 の 数 値 を 右 肩 に 示 し た ．

① す べ て の 観 測 点 で 比 較 ② ボ ア ホ ー ル 観 測 点 除 く

① 0.1-0.4 秒 ② 0.4－ 0.7 秒

④ 1.0－ 2.0 秒 ③ 0.7－ 1.0 秒

者 の ば ら つ き は 少 な い ． こ れ は ， 近 傍 震 度 比 較 で 対 象 と し た 地 震 が ， フ ー リ エ 変 換 に よ る 震 度 比 較 で 対 象 と し た 地 震 に 加 え ，震 央 距 離100km 以 上 も 対 象 と し て い る た め ， 短 周 期 の 波 が 減 衰 し ， よ り 長 い 周 期 の 波 で の 比 較 を し て い る た め で あ る と 考 え ら れ る ． こ れ に 加 え て 3.3 節 で み た よ う に 遠 距 離 の 地 殻 内 地 震 は 主 に 市 南 部 で 短 周 期 の 増 幅 が 低 く 出 る ， フ ィ リ ピ ン 海 プ レ ー ト 内 地 震 は 市 中 東 部 で 短 周 期 の 増 幅 が 低 く 出 る 等 の 特 性 が あ る ． こ の た め ， 近 距 離 も 含 め た フ ー リ エ 変 換 に よ る 震 度 増 分 よ り 全 般 に 直 接 の 震 度 比 較 が 小 さ め に 出 た 可 能 性 が あ る ． 図 ９ ③ は ， 情 報 に 活 用 し て い る 観 測 点 の み を 用 い て 震 度 比 較 を 行 っ た 結 果 で あ る ． 対 象 ① ～ ③ の 結 果 （ 震 度 増 分 の 値 ） を 図 中 の 各 観 測 点 の 隣 に 上 か ら 対 象 ① ～ ③ の 順 で 示 し た ． 対 象 ① と 対 象 ② の 結 果 を 比 べ る と ， 対 象 ② は 対 象 ① よ り ほ と ん ど の 観 測 点 で わ ず か に 震 度 増 分 が 小 さ く な る 傾 向 が あ る （ 平 均 －0.028）． こ れ は 地 中 の 観 測 点 を 比 較 対 象 か ら 除 い た 効 果 と 考 え ら れ る ．一 方 ，対 象 ② と 対 象 ③ の 差 は ，ほ ぼ ±0.1 以 内 に 収 ま っ て い る（94％ が ±0.1 以 内 ）．±0.2 以 上 よ り 大 き な 変 化 に な っ た 観 測 点 は な か っ た ． 震 度 情 報 発 表 対 象 の 観 測 点 の 配 置 間 隔 は ， 全 国 的 に は お お よ そ 同 程 度 と 仮 定 す る と ， 全 国 の 他 の 地 域 で 近 傍 震 度 比 較 を 行 う 場 合 は こ の 程 度（ ±0.1）の 精 度 で 推 定 で き て い る と 考 え ら れ る ． 各 地 上 観 測 点 の 震 度 増 分 の 標 準 偏 差 と ， 地 下 30m 相 当 の 震 度 増 分 の 標 準 偏 差 の 比 較 を 行 っ た ． 条 件 ② の 場 合 で は ほ と ん ど の 地 上 観 測 点 の 標 準 偏 差 が 地 下 30ｍ 相 当 の 標 準 偏 差 よ り 小 さ か っ た（ 53 地 点 中 49 地 点 の 92％ ） の に 対 し ， 条 件 ③ で は 大 半 が 地 上 観 測 点 の ほ う が 大 き か っ た（53 地 点 中 15 地 点 の 16％ ）． こ の 要 因 は ，地 下 30m に お け る ３ 次（ １ km）メ ッ シ ュ 震 度 増 分 が ，観 測 点 間 隔 が ２ ～ ３km で あ る 市 内 強 震 デ ー タ 観 測 点 に は 適 合 が 悪 く ， 観 測 点 間 隔 が ５ ～10ｋ ｍ 程 度 の 震 度 情 報 発 表 対 象 観 測 点 の ほ う が 適 合 が よ い た め と 思 わ れ る ． 近 傍 震 度 比 較 に よ る 震 度 増 分 ， フ ー リ エ 変 換 に よ る 震 度 増 分 ， メ ッ シ ュ 震 度 増 分 （ 内 閣 府 の ゆ れ や す さ マ ッ プ に よ る ３ 次 メ ッ シ ュ の 震 度 増 幅 値 ） の ３ つ の 震 度 増 分 の 相 互 の 比 較 を 図 11 に 示 し た ． フ ー リ エ 変 換 に よ る 震 度 増 分 は 周 期 帯 が 0.7－ 1.0 秒 の も の を 用 い た ． ま ず ， 近 傍 震 度 比 較 に よ る 震 度 増 分 と フ ー リ エ 変 換 に よ る 震 度 増 分 を 図 11 左 端 に 示 す が ，相 関 が よ い（ 図 10③ で も 同 様 の 傾 向 が み ら れ る ）．メ ッ シ ュ 震 度 増 分 を 横 軸 ，縦 軸 に フ ー リ エ 変 換 に よ る 震 度 増 分 ， 近 傍 震 度 比 較 に よ る 震 度 増 分 を プ ロ ッ ト し た 図 11 中 央 と 右 端 の ２ つ の 図 は 同 じ 傾 向 を 示 す ． す な わ ち 全 体 で は 正 の 相 関 を 示 す も の の 縦 軸 に 平 行 に 線 が ２ ～ ３ 本 み え る ． こ れ は ３ 次 メ ッ シ ュ の 震 度 増 幅 値 は １km メ ッ 近 傍 震 度 比 較 震 度 増 分 メ ッ シ ュ 震 度 増 分 図11 ゆ れ や す さ マ ッ プ ・ フ ー リ エ 震 度 比 較 (0.7－ 1.0 秒 )・ 近 傍 震 度 比 較 の そ れ ぞ れ の 関 係 メ ッ シ ュ 震 度 増 分 近 傍 比 較 震 度 増 分 フ ー リ エ 振 幅 震 度 増 分 フ ー リ エ 振 幅 震 度 増 分

0 .1 -0 .4 秒 震 度 増 分 0 .4 -0 .7 秒 震 度 増 分 0 .7 -1 .0 秒 震 度 増 分 1 .0 -2 .0 秒 震 度 増 分 地 盤 種 標 高 (m ) メ ッ シ ュ に よ る 震 度 増 分 メ ッ シ ュ に よ る 卓 越 周 期 ( 秒 ) 傾 斜 ( 度 ) K IK 横 浜 ( 地 上 ) + 0. 81 +1 .0 6 +1 .3 3 +0 .2 2 - 0. 05 丘 陵 地 65 .7 + 0. 66 0 .5 4 7 .4 0 .3 6 横 浜 中 区 山 手 町 （ 横 浜 地 方 気 象 台 ） + 0. 42 +0 .1 0 +1 .3 4 +0 .6 4 +0 .3 0 埋 立 地 ・ 干 拓 地 12 .1 + 1. 02 1 .0 0 7 .4 0 .4 5 横 浜 金 沢 八 景 島 + 0. 28 +0 .1 9 +0 .2 1 +0 .7 4 +1 .0 2 埋 立 地 ・ 干 拓 地 1 .5 + 1. 07 1 .0 9 デ ー タ な し 1 .2 5 フ ー リ エ 比 較 に よ る 最 大 増 幅 周 期 (秒 ) 近 接 点 に よ る 震 度 比 較* 1 地 点 フ ー リ エ 変 換 に よ る 比 較* 2 ３ 次 メ ッ シ ュ の 値* 3 シ ュ で 値 を も っ て い る も の の ， 実 際 の 分 解 能 は 市 内 強 震 計 デ ー タ の ２ ～ ３km メ ッ シ ュ よ り も 粗 い た め で あ る ．図11 の 右 ２ つ の 図 に 見 え る 線 は ，メ ッ シ ュ 震 度 増 分 が 同 一 値 と な る が ， フ ー リ エ 変 換 に よ る 震 度 増 分 ， 近 傍 比 較 震 度 に よ る 震 度 増 分 が 様 々 な 値 を 取 る た め と 考 え ら れ る ． こ の 項 で は ， 近 傍 震 度 比 較 に よ る 震 度 増 分 と フ ー リ エ 変 換 に よ る 震 度 増 分 が ほ ぼ 同 じ 傾 向 を 取 る こ と ， ゆ れ や す さ マ ッ プ の 震 度 増 分 の 分 解 能 は 横 浜 市 付 近 で ２ ～ ３km よ り 粗 い こ と が 分 か っ た ． ４ ． 各 種 デ ー タ と 周 期 帯 域 別 比 較 結 果 の 比 較 ３ 節 で は ， フ ー リ エ 変 換 に よ る 震 度 増 分 の 周 期 帯 域 別 比 較 を 行 い ，周 期0.1～ 2.0 秒 程 度 ま で の 横 浜 市 内 の 相 対 的 な ゆ れ や す さ を 比 較 し た ． ま た ， 近 傍 震 度 比 較 に よ り ，KiK-net 横 浜 地 中 部 の 震 度 が 他 の 観 測 点 に 比 べ て 0.93 低 く 出 る こ と が 見 積 も ら れ た ． こ れ ら の 調 査 結 果 と 系 統 的 に 関 連 す る 要 因 が な い か 探 し て み る ． 内 閣 府 の ゆ れ や す さ マ ッ プ は 標 高 ， 河 川 か ら の 距 離 ， 表 層 地 質 な ど を パ ラ メ ー タ と し て ， 回 帰 的 に そ の 場 の ゆ れ や す さ を 求 め て い る ． こ の た め ， ３ 次 メ ッ シ ュ の 各 種 情 報 の う ち ，標 高 ，地 表 の 傾 斜 角 度 ，地 盤 種 と0.7－1.0 秒 の 震 度 増 分 （ フ ー リ エ 変 換 に よ る 震 度 増 分 ． 図 ４ か ら 値 を0.93 分 引 い て あ る ）を 重 ね た（ 図 12）． ま た ， 参 考 の た め ， 標 高 等 の 各 種 情 報 と の 震 度 増 分 を 比 較 し た グ ラ フ で 示 す と と も に ， 横 浜 市 の 基 盤 深 度 ，走 時 遅 れ ，浸 水 予 測（ 横 浜 市 に よ る 調 査 ） も あ わ せ て 示 し て い る ． な お ， 横 浜 市 の 基 盤 深 度 は 反 射 波 地 震 探 査 や 微 動 ア レ イ ， 横 浜 市 強 震 ネ ッ ト ワ ー ク の 解 析 を 駆 使 し て 求 め た も の で あ る ． ま た ， 三 浦 ・ 翠 川 （2001） は 横 浜 市 強 震 ネ ッ ト ワ ー ク と 周 辺 の 強 震 計 の PS 変 換 波 の 解 析 か ら 同 様 の 地 下 構 造 が 得 ら れ て い る ． こ れ ら を み る と ， 標 高 等 ど の 要 素 と も ， 震 度 増 分 と １ 対 １ に 対 応 す る よ う な 傾 向 は な い が ， 傾 斜 角 度 の 大 き な と こ ろ や 基 盤 深 度 が 深 い と こ ろ に ， 震 度 増 分 が 大 き い 観 測 点 が 多 い こ と 等 の 傾 向 が 見 え る ． 標 高 に つ い て は ， 横 浜 市 内 の 標 高 （ ほ と ん ど が 100ｍ 以 下 ）で は ほ と ん ど 影 響 が な い と い え る ．標 高 が 低 い と こ ろ で 震 度 増 分 が 大 き い 傾 向 が あ る が ， こ れ は 地 盤 が 埋 立 地 で あ る こ と に よ る 見 か け の も の だ と 考 え ら れ る ． 傾 斜 角 度 に 関 し て は ， そ の 値 が 大 き い こ と に よ り ， 地 震 動 の 水 平 成 分 が 上 下 成 分 に 影 響 を 与 え る 等 の 効 果 の ほ か ， 埋 立 地 で 地 震 動 の 増 幅 が 大 き い と こ ろ の 傾 斜 角 度 が 低 い と い う 相 反 す る 面 が あ る ． ま た ， 市 南 部 な ど 傾 斜 角 度 が 大 き い 割 に 震 度 増 分 が 低 く ， 傾 斜 角 度 が 高 い か ら と い っ て 必 ず し も 震 度 増 分 が 高 い と も い え な い ． 地 盤 種 に つ い て は ， 横 浜 市 の 場 合 ， 臨 海 部 は 埋 立 地 ・ 干 拓 地 ， 人 工 改 表 １ ． 各 種 調 査 結 果 の 抜 粋 と ３ 次 メ ッ シ ュ の 値 抽 出 し た ３ 地 点 は ， 図 ４ と 同 じ で あ る ． *１：ボ ア ホ ー ル 観 測 点 を 除 い た 相 互 比 較 の 値 *２：各 周 期 帯 の 震 度 増 分 か ら KiK-net 横 浜 地 中 部 の 相 対 震 度 －0.93 を 差 し 引 い た 値 *３ ： こ の 地 域 （ 図 12 の 範 囲 ） の 平 均 値 0.74 を 引 い た 値

⑤ 走 時 遅 れ 図12 各 種 地 盤 情 報 と 0.4－ 0.7 秒 震 度 増 幅 マ ッ プ （ ① ～ ③ ） ① ３ 次 メ ッ シ ュ 標 高 （m） ② ３ 次 メ ッ シ ュ 傾 斜 （ 度 ） ③ ３ 次 メ ッ シ ュ 地 盤 種 以 上 は 内 閣 府 に よ る ④ 基 盤 深 度 （km） ⑤ 走 時 遅 れ （ 秒 ） ⑥ 浸 水 予 測 図 以 上 は 横 浜 市 に よ る ④ 基 盤 深 度 標 高 （ ｍ ） 傾 斜 （ 度 ） 地 盤 種 ② 傾 斜 （ 度 ） ③ 地 盤 種 ① 標 高 （ ｍ ） ⑥ 浸 水 予 測 フ ー リ エ 比 較 震 度 （ ゆ れ や す さ ） ゆ れ や す さ

変 地 で ， 内 陸 中 部 は 丘 陵 地 ， 人 工 改 変 地 ， 西 部 は 砂 礫 台 地 で 代 表 さ れ る ． 港 北 区 で 震 度 増 分 が 大 き い と こ ろ は 人 工 改 変 地 と な っ て い る ．主 に 埋 立 地 ， 人 工 改 変 地 で 震 度 増 分 が 大 き い 傾 向 が あ る が 必 ず し も は っ き り と は し て い な い ． 標 高 と 傾 斜 角 度 が と も に 低 い の は 埋 立 地 や 河 川 の そ ば で あ る ． 浸 水 予 測 図 と 比 較 す る と 港 北 区 に 標 高 が 低 く ， 傾 斜 角 度 が 低 い と こ ろ が 内 陸 に 入 り 込 ん で い る と こ ろ が あ る ． 内 陸 の こ の よ う な と こ ろ は ，主 要 河 川 に 近 く ，さ ら に 平 坦 な 場 所 で あ り ， 柔 ら か い 堆 積 層 が 厚 く な っ て い る と 考 え ら れ る ． 一 方 ， 図 ４ で み た と お り ， 港 北 区 の 一 部 は 0.7 秒 よ り 長 い 周 期 帯 で 震 度 の 増 分 が 大 き く な っ て い る ． 図 情 報 だ け で は は っ き り し な い の で ， 表 １ に 図 ２ で 抜 き 出 し た ３ 地 点 に つ い て 調 査 結 果 と ３ 次 メ ッ シ ュ の 値 を 抜 き 出 し た ． フ ー リ エ 変 換 に よ る 震 度 増 分 を み る と ，KiK-net 横 浜 が 短 周 期 で 震 度 増 分 が 大 き く ， 八 景 島 が や や 長 周 期 で 震 度 増 分 が 大 き く ， 横 浜 地 方 気 象 台 が そ の 中 間 的 な 値 と な っ て い る ． 標 高 は KiK-net 横 浜 ＞ 横 浜 地 方 気 象 台 ＞ 八 景 島 で あ り ，KiK-net 横 浜 は 丘 陵 地 ， 八 景 島 は 完 全 な 埋 立 地 で あ り ， 横 浜 地 方 気 象 台 は ， 埋 め 立 て 地 の 近 く で は あ る が ， 本 来 地 盤 に 位 置 し て い る ． つ ま り 標 高 が 高 く 固 い 地 盤 （ 丘 陵 地 ） が 短 周 期 卓 越 で 地 震 波 が 増 幅 し ， 標 高 低 く 軟 ら か い 地 盤 が 長 周 期 側 で 増 幅 傾 向 と な っ て い る ． フ ー リ エ 変 換 に よ る 卓 越 周 期 の 並 び も ３ 次 メ ッ シ ュ の 卓 越 周 期 の 並 び と 同 じ で あ る ． メ ッ シ ュ に よ る 震 度 増 分 は フ ー リ エ 変 換 の 震 度 増 分0.7－ 1.0 秒 の 傾 向 に あ っ て い る ． 傾 斜 角 度 に 関 し て は ， 図 情 報 と 同 じ で は っ き り し な い ． こ こ で は ， 地 盤 種 ， 標 高 に 関 し て 定 性 的 な 傾 向 は あ っ て い る こ と ， メ ッ シ ュ に よ る 震 度 増 分 傾 向 は0.7－ 1.0 秒 の 値 に 近 い こ と が 分 か っ た ． ５ ． ま と め 横 浜 市 強 震 ネ ッ ト ワ ー ク ，KiK-net 横 浜 ， 横 浜 地 方 気 象 台 の 強 震 デ ー タ を 用 い て 調 査 を 行 い ， 以 下 の こ と が 成 果 と し て 得 ら れ た ． ・ 2000ｍ の 深 さ に あ る KiK-net 横 浜 地 中 部 の デ ー タ を 基 準 と し て ， 周 期 帯 域 別 の フ ー リ エ 変 換 に よ る 震 度 比 較 を 行 い ， 横 浜 市 内 の ゆ れ や す さ の 状 況 （ 震 度 増 分 ） を 示 し た ． 特 に 周 期 0.7 秒 以 上 で 揺 れ や す い と こ ろ は 臨 海 部 ，臨 海 部 の 埋 立 地 ， 港 北 部 の 一 部 に 点 在 す る ． ・ 石 垣 ほ か （2005）の方法による近傍震度比較を 高密度に震度観測点のある横浜市地域に適用し た．その結果，フーリエ変換による震度比較と ほとんどは大差なく(震度差±0.1 以内)，近傍震 度比較の方法が使用できることが分かった． ・ ３次メッシュ（内閣府ゆれやすさ調査）による 震度増分と調査結果の震度増分との比較を行い， フーリエ変換による震度増分，近傍震度比較に よる震度増分ともに，正の相関関係が得られる が，３次メッシュの分解能が横浜市付近では市 内強震データのメッシュ（２～３km）より粗い ことが分かった． ・ 震度増分と各種の表 層 地 盤 ，地 形 等 と の 関 連 を 調 べ た ． は っ き り と し た 対 応 が 得 ら れ た デ ー タ は な い が ，丘 陵 部 で は 短 周 期 が ゆ れ や す く ， 臨 海 部 で は や や 長 周 期 が 揺 れ や す い な ど の 傾 向 が 確 か め ら れ た ． 謝 辞 横 浜 市 強 震 ネ ッ ト ワ ー ク 及 び 防 災 科 学 技 術 研 究 所 KiK-net の デ ー タ を 使 用 さ せ て 頂 い た ． ま た ， 本 稿 作 成 に 当 た っ て は ， 気 象 研 究 所 干 場 充 之 室 長 に 査 読 し て 頂 き ， 図 の 作 成 に は 加 藤 輝 之 氏 に よ る プ ロ グ ラ ム PLOTPS を使用した．記 し て 謝 意 を 示 す ． 付 録 CD 図 ２ ～ 図 ４ ， 図 ７ ～ ８ を 各 観 測 点 に つ い て 示 し た ． 波 形 に つ い て は 容 量 が 大 き い た め ，KiK-net 横 浜 地 中 部 の 波 形 を 特 定 の 地 震 に つ い て 表 示 し た ． 文 献 石垣祐三・柿下毅・高嶺透（2005）：全国の震度計設 置環境調査，日本地震工学会大会 2005 梗概集， 26-27． 加藤輝之（2004）：PostScript コードを生成する描画 ツ ー ル"PLOTPS"マ ニ ュ ア ル ， 気 象 研 究 所 技 術 報 告,44,97pp 内閣府（2005）：「表層地盤のゆれやすさ全国マップ」 について， http://www.bousai.go.jp/oshirase/h17/yureyasusa/ 三浦弘之・翠川三郎（2001）：３次元深部地下構造

がやや長周期地震動の特性に及ぼす影響，地震， 54 [3]，381-395 横浜市（2000）：横浜市地下構造調査， http://www.city.yokohama.jp/me/shobo/kikikanri/map 01_1.pdf 横浜市（2004）：浸水(洪水・滞水)・高潮警戒区域図， http://www.city.yokohama.jp/me/shobo/kikikanri/hmap/
