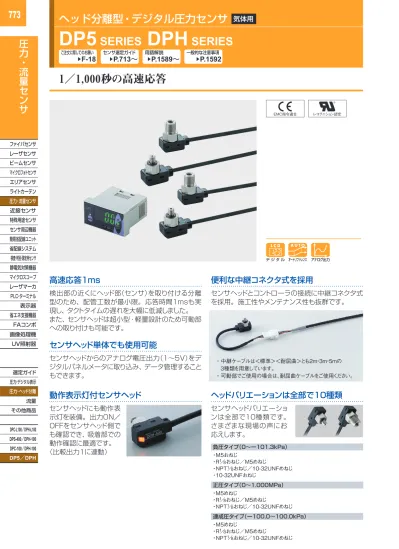

ヘッド分離型・デジタル圧力センサ 気体用 DP5 SERIES DPH SERIES

N/A
N/A
Protected

Academic year: 2021

シェア "ヘッド分離型・デジタル圧力センサ 気体用 DP5 SERIES DPH SERIES"

Copied!
16
0
0

読み込み中.... (全文を見る)

全文

(1)

F

Aコンポーネント

ファイバセンサ レーザセンサ ビームセンサ マイクロフォトセンサ エリアセンサ ライトカーテン 圧力・流量センサ 近接センサ 特殊用途センサ センサ周辺機器 簡易省配線ユニット 省配線システム 検査・判別・測定用センサ 静電気対策機器 マイクロスコープ レーザマーカ PLC・ターミナル 表示器 省エネ支援機器 FAコンポ 画像処理機 UV照射器 圧力・流量センサ

圧力・流量センサ

選定ガイド 圧力・デジタル表示 圧力・ヘッド分離 流量 その他商品 圧力・ヘッド分離 DP5/DPH DPC-100/DPH-100 DPS-400/DPH-100 DPC-L100/DPH-L100 DP5/DPH

DP5

SERIES

DPH

SERIES

1/

/1,000秒の高速応答

高速応答1ms

検出部の近くにヘッド部(センサ)を取り付ける分離

型のため、配管工数が最小限。応答時間1msも実

現し、タクトタイムの遅れを大幅に低減しました。

また、センサヘッドは超小型・軽量設計のため可動部

への取り付けも可能です。

センサヘッド単体でも使用可能

センサヘッドからのアナログ電圧出力(1∼5V)をデ

ジタルパネルメータに取り込み、データ管理すること

もできます。

便利な中継コネクタ式を採用

センサヘッドとコントローラの接続に中継コネクタ式

を採用。施工性やメンテナンス性も抜群です。

・ 中継ケーブルは<標準><耐屈曲>とも2m・3m・5mの 3種類を用意しています。 ・ 可動部でご使用の場合は、耐屈曲ケーブルをご使用ください。 EMC指令適合 レコグニション認定

ヘッドバリエーションは全部で10種類

センサヘッドバリエーショ

ンは全部で10種類です。

さまざまな現場の声にお

応えします。

負圧タイプ(0∼ー101.3kPa) 正圧タイプ(0∼1.000MPa) 連成圧タイプ(ー100.0∼100.0kPa) M5おねじ R18おねじ//M5めねじ NPT18おねじ//10-32UNFめねじ 10-32UNFおねじ ・ ・ ・ ・ M5めねじ R18おねじ//M5めねじ NPT18おねじ//10-32UNFめねじ ・ ・ ・ M5めねじ R1おねじ//M5めねじ ・ ・

動作表示灯付センサヘッド

センサヘッドにも動作表

示灯を装備。出力ON/

OFFをセンサヘッド側で

も確認でき、吸着部での

動作確認に最適です。

(比較出力1に連動)

ご注文に際してのお願い ▲

F-18

センサ選定ガイド▲

P.713∼

用語解説▲

P.1589∼

一般的な注意事項▲

P.1592

(2)

774

ヘッド分離型・デジタル圧力センサ

DP5

SERIES

DPH

SERIES

F

Aコンポーネント

ファイバセンサ レーザセンサ ビームセンサ マイクロフォトセンサ エリアセンサ ライトカーテン 圧力・流量センサ 近接センサ 特殊用途センサ センサ周辺機器 簡易省配線ユニット 省配線システム 検査・判別・測定用センサ 静電気対策機器 マイクロスコープ レーザマーカ PLC・ターミナル 表示器 省エネ支援機器 FAコンポ 画像処理機 UV照射器 圧力・流量センサ

圧力・流量センサ

選定ガイド 圧力・デジタル表示 圧力・ヘッド分離 流量 その他商品 圧力・ヘッド分離 DP5/DPH DPC-100/DPH-100 DPS-400/DPH-100 DPC-L100/DPH-L100 DP5/DPH

センサ取付金具を2タイプ用意

上下方向取付金具(MS-DP-3)、左右方向取付金具

(MS-DP-4)を活用すれば、機械の内部やボックス

内のスペースに設置できます。

オプション

上方向取り付け 下方向取り付け 左方向取り付け 右方向取り付け

取り付けやすい、可動式圧力ポート部

圧力ポート部がセンサヘッドか

ら独立して回転(フリーターニ

ング)。 簡単取り付けに加え、

ケーブルをお好みの方向に引

き出せます。

取り付け・サイズ

軽量・コンパクトなフォルム

コントローラは軽量・コンパクト設計。制御盤へのセッ

トアップも低コスト&省スペースです。

専用のパネル取付具を付属

コントローラをパネル面に

簡単に取り付けられる専

用の取付具(MS-DP-1)を

付属し、トータルコストの

削減に貢献します。

取り付け可能なパネルの

厚さは1∼6mmとワイド

な設定。 樹脂製パネルに

もビルトイン可能です。

付属のパネル取付具で縦

方向に密着取り付けする

ことができます。

DINレール取付具も用意

DINレー ル 取 付 具MS-DP-2(別 売)を活 用 すれば、

35mm幅のDINレールにも取り付け可能。しかも

4方向から取り付けることができるため、装置内部

の隙間などにも設置できます。

横密着パネル取り付けに対応

横密着パネル取付具MS-DP-5

(別売)を使用して、横方向に

密着してパネル面に取り付け

ることもできます。取り付け可

能なパネルの厚さは1∼6mm

です。

MS-DP-5 MS-DP-3//上下方向取付用 MS-DP-4/左右方向取付用

センサヘッドを自動認識

ヘッド自動認識機能により、コントローラでのセンサ

ヘッド種類設定が不要。手間いらずの設計です。

2つの動作表示灯を装備

比 較 出 力1と 比 較 出

力2、 そ れぞ れのON

時に点灯する2つの動

作表示灯を装備しまし

た。 動 作 確 認 の 集 中

管理に便利です。

視認性を考慮した2色デジタル表示

出力のON/

/OFFで表示色が変わる2色のデジタル

表示を採用。視認性に優れ、出力状態をひと目で確

認できます。また、比較出力1と比較出力2どちらに

連動させるかを選択することができます。

機能

独立2出力+アナログ電圧出力

ON/

/OFFの独立2出力に加えて、アナログ電圧出力

(1∼5V)も装備。 出力系統を多様化することでさ

まざまなアプリケーションに対応します。

比較出力1に連動 比較出力2に連動

グローバル対応

CEに適合。UL(レコグニション認定)も取得。PNP

出力タイプも用意し、海外でも使用できるグローバ

ル対応です。

基本性能

EMC指令適合 レコグニション認定

(3)

F

Aコンポーネント

ファイバセンサ レーザセンサ ビームセンサ マイクロフォトセンサ エリアセンサ ライトカーテン 圧力・流量センサ 近接センサ 特殊用途センサ センサ周辺機器 簡易省配線ユニット 省配線システム 検査・判別・測定用センサ 静電気対策機器 マイクロスコープ レーザマーカ PLC・ターミナル 表示器 省エネ支援機器 FAコンポ 画像処理機 UV照射器

圧力・流量センサ

圧力・流量センサ 選定ガイド 圧力・デジタル表示 圧力・ヘッド分離 流量 その他商品 圧力・ヘッド分離 DP5/DPH DPC-100/DPH-100 DPS-400/DPH-100 DPC-L100/DPH-L100 DP5/DPH オートリファレンス機能使用時 20 15 0 −5 OK 比較出力2(設定値下限…−5//上限…0) オートリファレンス入力時の基準圧『30』を判定レベルに加算します。 基準圧が『20』や『40』に変わってもオートリファレンス入力によって 30 オートリファレンス入力 判定レベルの絶対量を設定 表示は『30』のままで 判定レベルのみが変動します。 オートリファレンス 入力前の判定レベル 試行1 25 時間 圧力 オートリファレンス  入力値… オ ートリファレン ス 入力後の判 定レベル リモートゼロアジャスト機能使用時 判定レベルの絶対量を設定 20 15 0 −5 OK 比較出力2(設定値下限…−5//上限…0) リモートゼロアジャスト入力時の基準圧を強制的に『0』にします。 基準圧が『20』や『40』に変わってもリモートゼロアジャスト入力によって 30 リモートゼロアジャスト入 力 表示を強制的に『0』にし、 充てん圧の落ち幅のみ表示します。 リモートゼロアジャスト 入力前の判定レベル リモートゼ ロアジャスト 入力後の判 定レベル 試行1 25 時間 圧力 リモートゼロアジャスト  入力時の表示… 0 5 オートリファレンス//リモートゼロアジャスト機能なし 0 30 40 OK NG? NG? 25 モード:リークテストモード 比較出力2(設定値下限…25//上限…30) 一般的な圧力センサでは判定レベルが固定されるため、元圧の変動に より誤った判定をしてしまいます。 設定値固定 20 リーク量の判定レベル 充てん圧の バラツキ 15 試行1 試行2 試行3 時間 圧力

4つの出力モードで、幅広いアプリケーションに対応

機能

リークテストモード ウィンドウコンパレータモード ヒステリシスモード 強制出力制御モード

比較出力1をヒステリシスモード、比較出力2をウィ

ンドウコンパレータモードで設定できますので、リー

クテストに最適です。外部入力機能(オートリファレ

ンス機能または、リモートゼロアジャスト機能)

と併用

することで、確実なリークテストが可能です。

設定値に関係なく、検出モード時強制的に比較出力

をOFFに保持しますので、比較出力を使用せずに圧

力表示のみを行ないたい場合に便利です。

また、キー操作により圧力ポートに圧力を印加せずに

比較出力を強制的にONまたはOFFすることもできま

すので、 比

較出力の動

作 チェック

や始業時の

点検に便利

です。

設定範囲内

の 圧 力で比

較 出 力ON

ま た はOFF

の 制 御を行

な う モ ード

です。

比 較 出 力 の 応 差

(ヒステリシス)を

任意に設定してON

/OFFの制御を行

なうモードです。

※H1、H2 : 応差 設定値4 圧力 設定値3 設定値2 ON OFF 比較出力1 ON OFF 比較出力2 (充てん圧の検出) (リーク量の判定) 設定値1 0 H1 H2 H2 H1:1digit以上 H2:1digit 設定値4 圧力 設定値3 設定値2 ON OFF 比較出力1 ON OFF 比較出力2 設定値1 0 H:1digit ※H : 応差 H H H H 設定値4 圧力 設定値3 設定値2 ON OFF 比較出力1 ON OFF 比較出力2 設定値1 0 H H H:1digit以上 ※H : 応差

外部入力機能(オートリファレンス機能または、リモートゼロアジャスト機能)を装備

装置の元圧が変動した場合外部入力によって、比較

出力2の判定レベルを変動分シフトして補正するオー

トリファレンス機能と、表示値をゼロに補正できるリ

モートゼロアジャスト機能を使い分けることが可能。

元圧変動の激しい箇所、微妙な設定を求められる箇

所での使用に大きく貢献します。

外部入力機能は、キー操作によって補助設定モード

で選択します。( P.782 をご参照ください。)

比較出力1 MODEキー を押す

UPキー UPキー UPキー

ON OFF ON OFF DOWN キー キー DOWN DOWN キー MODEキー を押す 比較出力2 検出モード 強制出力制御モード 検出モード (例)リークテストモードを使用し、比較出力1で充てん圧の 検出を行ない、比較出力2でリーク量の判定をします。

(4)

ファイバ センサ レーザ センサ ビーム センサ マイクロフォト センサ エリア センサ 圧力・流量 センサ 近接 センサ 特殊用途 センサ センサ 周辺機器 簡易省配線 ユニット 省配線 システム 検査・判別・ 測定用センサ 静電気 対策機器 マイクロ スコープ PLC・ ターミナル レーザ マーカ 表示器 省エネ 支援機器 FAコンポ 画像処理機 UV照射器 ライト カーテン ヘッド分離型・デジタル圧力センサ

DP5

SERIES

DPH

SERIES

圧力・流量 センサ

776

選定ガイド 圧力・ デジタル表示 圧力・ ヘッド分離 流量 その他商品 DPS-400 DPH-100 DPC-L100 DPH-L100 DPC-100 DPH-100 DP5 DPH 圧力・ ヘッド分離 DP5/DPH

種類と価格

DP5/DPH構成図

センサヘッド

コントローラとセンサヘッドの接続には、中継ケーブルが必要です。必ず別売の中継ケーブルをご購入ください。コントローラとセンサヘッドの接続には、中継ケーブルが必要です。必ず別売の中継ケーブルをご購入ください。

種 類

形 状

定格圧力範囲(注1)

型 式 名

圧力ポート

適用流体

〈税別〉

標準価格

負   圧 0∼−101.3kPa DPH-A00 M5おねじ 非腐食性気体 各9,000円 DPH-A10 R18おねじ/M5めねじ DPH-A20 NPT18おねじ/10-32UNFめねじ DPH-A30 10-32UNFおねじ 正   圧 0∼1.000MPa DPH-A02 M5おねじ DPH-A12 R18おねじ/M5めねじ DPH-A22 NPT18おねじ/10-32UNFめねじ 圧 成 連 −100.0∼100.0kPa DPH-A07 M5おねじ DPH-A17 R18おねじ/M5めねじ DPH-A27 NPT18おねじ/10-32UNFめねじ (注1): 定格圧力範囲は、製品性能を満足する範囲を示します。

コントローラ(国内用)

コントローラとセンサヘッドの接続には、中継ケーブルが必要です。必ず別売の中継ケーブルをご購入ください。コントローラとセンサヘッドの接続には、中継ケーブルが必要です。必ず別売の中継ケーブルをご購入ください。

形 状

定格圧力範囲(注1)

型 式 名

出 力

〈税別〉

標準価格

負圧:0∼−101.3kPa 正圧:0∼1.000MPa 連成圧:−100.0∼100.0kPa DP5-C-Z NPNトランジスタ・オープンコレクタ 各12,000円 DP5-C-ZP PNPトランジスタ・オープンコレクタ (注1): 定格圧力範囲は、製品性能を満足する範囲を示します。組み合わせるセンサヘッドにより、自動的に切り換わります。

コントローラ(国外用)

コントローラとセンサヘッドの接続には、中継ケーブルが必要です。必ず別売の中継ケーブルをご購入ください。コントローラとセンサヘッドの接続には、中継ケーブルが必要です。必ず別売の中継ケーブルをご購入ください。

形 状

定格圧力範囲(注1)

型 式 名

出 力

〈税別〉

標準価格

負圧:0∼−101.3kPa 正圧:0∼1.000MPa 連成圧:−100.0∼100.0kPa DP5-C NPNトランジスタ・オープンコレクタ 各12,000円 DP5-C-P PNPトランジスタ・オープンコレクタ (注1): 定格圧力範囲は、製品性能を満足する範囲を示します。組み合わせるセンサヘッドにより、自動的に切り換わります。

品 名

形 状

型 式 名

内 容

〈税別〉

標準価格

標準ケーブル DPH-CC2 長さ2m 4芯両側コネクタ付ケーブル 900円 DPH-CC3 長さ3m 1,000円 DPH-CC5 長さ5m 1,200円 耐屈曲ケーブル DPH-CC2-R 長さ2m 4芯両側コネクタ付耐屈曲ケーブル 1,100円 DPH-CC3-R 長さ3m 1,200円 DPH-CC5-R 長さ5m 1,500円 センサヘッド 中継ケーブル コントローラ 6芯コネクタ付ケーブル コントローラには、コネクタのみ 付属しています。

中継ケーブル

(5)

ファイバ センサ レーザ センサ ビーム センサ マイクロフォト センサ エリア センサ 圧力・流量 センサ 近接 センサ 特殊用途 センサ センサ 周辺機器 簡易省配線 ユニット 省配線 システム 検査・判別・ 測定用センサ 静電気 対策機器 マイクロ スコープ PLC・ ターミナル レーザ マーカ 表示器 省エネ 支援機器 FAコンポ 画像処理機 UV照射器 ライト カーテン 圧力・流量 センサ 選定ガイド 圧力・ デジタル表示 圧力・ ヘッド分離 流量 その他商品 DP5 DPH DPS-400 DPH-100 DPC-L100 DPH-L100 DPC-100 DPH-100 圧力・ ヘッド分離 DP5/DPH

種類 と価格

付属品を別途お求めになる場合の標準価格〈税別〉

MS-DP-1(パネル取付具):600円 ・

オプション (別売)

品 名

型 式 名

内 容

標準価格

〈税別〉

コネクタ CN-66 ハウジング10個、コネクタ金具60個セット 1,200円 6芯コネクタ付 ケーブル CN-66-C2 長さ2m 0.2mm2 6芯コネクタ付キャブタイヤ ケーブル ケーブル外径:φ4.8mm 1,000円 CN-66-C5 長さ5m 2,000円 DINレール取付具 MS-DP-2 ます。35mm幅DINレールに取り付けるときに使用し 700円 コントローラ 取付金具 MS-DP-3 上下方向取付金具 350円 MS-DP-4 左右方向取付金具 350円 横密着パネル 取付具 MS-DP-5 横方向に密着させて、パネル取り付けできます。 600円

コネクタ

6芯コネクタ付ケーブル

DINレール取付具

CN-66CN-66-C2 CN-66-C5 ・ ・ ・MS-DP-2 ハウジング コネクタ金具 MS-DP-3 ・ ・MS-DP-4 9mm幅テープの貼り付けスペースを設けました ので、センサNo.や用途を表示する時に市販の ラベルプリンタのテープ(9mm幅)を貼り付ける ことができます。 MS-DP-5 ・ 上図は、2個連結した図です。 ※ MS-DP-5 4-パネル固定用ビス(付属) テープ 貼り付け スペース

(6)

ファイバ センサ レーザ センサ ビーム センサ マイクロフォト センサ エリア センサ 圧力・流量 センサ 近接 センサ 特殊用途 センサ センサ 周辺機器 簡易省配線 ユニット 省配線 システム 検査・判別・ 測定用センサ 静電気 対策機器 マイクロ スコープ PLC・ ターミナル レーザ マーカ 表示器 省エネ 支援機器 FAコンポ 画像処理機 UV照射器 ライト カーテン ヘッド分離型・デジタル圧力センサ

DP5

SERIES

DPH

SERIES

圧力・流量 センサ

778

圧力・流量センサ

選定ガイド 圧力・ デジタル表示 圧力・ ヘッド分離 流量 その他商品 DPS-400DPH-100 DPC-L100DPH-L100 DPC-100DPH-100 DP5㧛DPH 圧力・ ヘッド分離 DP5/DPH

仕様

センサヘッド

(注1): 指定のない測定条件は、使用周囲温度=+20℃です。 (注2): 定格圧力範囲は、製品性能を満足する範囲を示します。 (注3): センサヘッドは、単体での使用が可能です。

負 圧

正 圧

連成圧

−101kPaタイプ

1MPaタイプ

±100kPaタイプ

項 目

型 式 名 DPH-A00 DPH-A10 DPH-A20 DPH-A30 DPH-A02 DPH-A12 DPH-A22 DPH-A07 DPH-A17 DPH-A27

圧 力 の 種 類 ゲージ圧

定 格 圧 力 範 囲(注2) 0∼−101.3kPa 0∼1.000MPa −100.0∼100.0kPa

耐 圧 力 500kPa 1.500MPa 500kPa

適 用 流 体 非腐食性気体 電 源 電 圧 12∼24V DC+10−15% リップルP-P10%以下 消 費 電 流 15mA以下(動作表示灯消灯時)//17mA以下(動作表示灯点灯時) ア ナ ロ グ 電 圧 出 力 出力電圧:1∼5V(定格圧力範囲にて) ゼロ点:1V±2%F.S.以内(負圧タイプ・正圧タイプ) 3V±3%F.S.以内(連成圧タイプ) スパン:4V±3.5%F.S.以内 直線性:±1%F.S.以内 出力インピーダンス:約1kΩ 出力電圧 (V)1 圧 力 高圧力高真空(正圧タイプ、連成圧タイプ)(負圧タイプ) 3 5 耐  環  境  性 保 護 構 造 IP40(IEC)(規格の内容については P.1590 を参照) 使 用 周 囲 温 度 0∼+50℃(但し、結露しないこと)、保存時:−10∼+60℃ 使 用 周 囲 湿 度 35∼85%RH、保存時:35∼85%RH 耐 電 圧 AC1,000V 1分間 充電部一括・ケース間 絶 縁 抵 抗 DC500Vメガにて50MΩ以上 充電部一括・ケース間 耐 振 動 耐久10∼500Hz 複振幅3mm XYZ各方向2時間 耐 衝 撃 耐久1,000m/s2 (約100G) XYZ各方向3回 動 作 表 示 灯 橙色LED(コントローラDP5と接続時のみ比較出力1 ON時点灯) 温 度 特 性 ±1%F.S.以内±3%F.S.以内(+25℃の検出圧力を基準として+10∼+40℃の使用周囲温度範囲にて)(+25℃の検出圧力を基準として0∼+50℃の使用周囲温度範囲にて) 電 源 電 圧 変 動 ±0.5%F.S.以内(使用電源電圧の±10%の変動にて)

圧 力 ポ ー ト DPH-A0□DPH-A2□□:M5おねじ(ガスケット装着)、DPH-A1□□:R1/8おねじ//M5めねじ

□:NPT18おねじ//10-32UNFめねじ、DPH-A30:10-32UNFおねじ(ガスケット装着) 材 質 ケース:PBT、圧力ポート:黄銅(ニッケルメッキ)(但し、DPH-A0□□はSUS303) 接 続 方 式 コネクタ接続 ケ ー ブ ル 0.2mm2 4芯コネクタ付耐油キャブタイヤケーブル100mm付 ケ ー ブ ル 延 長 0.3mm2以上のケーブルにて全長10mまで延長可能

質 量 DPH-A0□□・DPH-A30:本体質量 約6g、DPH-A1□□・DPH-A2□□:本体質量 約10g 付 属 品 ガスケット(DPH-A0□、DPH-A30のみ)

(7)

圧力・流量センサ

ファイバ センサ レーザ センサ ビーム センサ マイクロフォト センサ エリア センサ 圧力・流量 センサ 近接 センサ 特殊用途 センサ センサ 周辺機器 簡易省配線 ユニット 省配線 システム 検査・判別・ 測定用センサ 静電気 対策機器 マイクロ スコープ PLC・ ターミナル レーザ マーカ 表示器 省エネ 支援機器 FAコンポ 画像処理機 UV照射器 ライト カーテン 圧力・流量 センサ 選定ガイド 圧力・ デジタル表示 圧力・ ヘッド分離 流量 その他商品 DP5㧛DPH DPS-400DPH-100 DPC-L100DPH-L100 DPC-100DPH-100 圧力・ ヘッド分離 DP5/DPH

仕様

コントローラ

(国内用)

NPN出力

PNP出力

項 目

型 式 名

DP5-C-Z

DP5-C-ZP

組 み 合 わ せセンサ ヘッド DPH-A00、DPH-A02、DPH-A07、DPH-A10、DPH-A12、DPH-A17、DPH-A20、DPH-A22、DPH-A27、DPH-A30 定 格 圧 力 範 囲(注2) 負圧:0∼−101.3kPa、正圧:0∼1.000MPa、連成圧:−100.0∼100.0kPa 設 定 圧 力 範 囲(注2) 負圧:101.3∼−101.3kPa、正圧:−1.050∼1.050MPa、連成圧:−199.9∼199.9kPa 電 源 電 圧 12∼24V DC+10−15% リップルP-P10%以下 消 費 電 流 60mA以下(センサヘッドを含まず) セ ン サ 供 給 電 圧 電源電圧と同一 比 較 出 力 (比較出力1、比較出力2) NPNトランジスタ・オープンコレクタ(2出力) 最大流入電流:100mA 印加電圧:30V DC以下(比較出力-0V間) 残留電圧:1V以下(流入電流100mAにて) 0.4V以下(流入電流16mAにて) • • • PNPトランジスタ・オープンコレクタ(2出力) 最大流出電流:100mA 印加電圧:電源電圧と同一(比較出力-+V間) 残留電圧:2V以下(流出電流100mAにて) • • • 出 力 動 作 NO//NCをキー操作により選択 出 力 モ ー ド ヒステリシスモード・ウィンドウコンパレータモード・リークテストモード・強制出力制御モードの4種類を装備 キー操作により1種類を選択 応差(ヒステリシス) 1digit(但し、ヒステリシスモード使用時可変、リークテストモード使用時比較出力1のみ可変)

繰り返し 精 度 負圧・正圧ヘッド:±0.2%F.S.±1digit(±3digits)以内、連成圧ヘッド:±0.2%F.S.±2digits(±6digits)以内 応 答 時 間 1ms、16ms、128ms、512ms以下 キー操作により1種類を選択 (但し、オートリファレンス//リモートゼロアジャスト入力時は設定応答時間+2ms) 短 絡 保 護 装備 入  力 セ ン サ ヘ ッド 入 力 入力電圧範囲1∼5V DC(定格圧力範囲にて) 外 部 入 力 オートリファレンス機能/ リモートゼロアジャスト機能 入力条件:NPN無接点入力 〔Low(立ち下がり)時動作〕 信号条件:High…5∼30Vまたは開放 Low…0.4V以下 Lowレベル入力時間…2ms以上 入力条件:PNP無接点入力 〔Hi(立ち上がり)時動作〕 信号条件:High…5∼30V Low…0.4V以下または開放 Highレベル入力時間…2ms以上 ア ナ ロ グ 電 圧 出 力 出力電圧:1∼5V(定格圧力範囲にて) ゼロ点:1V±2.5%F.S.以内(負圧、正圧) 3V±3.5%F.S.以内(連成圧) スパン:4V±4%F.S.以内 直線性:±1%F.S.以内 出力インピータンス:約1kΩ 出力電圧 (V)1 圧 力 高圧力高真空(正圧タイプ、連成圧タイプ)(負圧タイプ) 3 5 表 示 31/2桁LCD表示(赤色および緑色のバックライト付) (表示更新周期:256ms、512ms、1,024ms キー操作により1種類を選択) 表示圧力範囲 負圧:5.1∼−101.3kPa、正圧:−0.050∼1.050MPa、連成圧:−101.3∼105.0kPa 動 作 表 示 比較出力ON時LCDセグメントが赤色表示、比較出力OFF時LCDセグメントが緑色表示(補助設定により連動出力を選択) ア ナ ロ グ バ ー 表 示 約14%F.S.ステップで表示

動 作 表 示 灯 橙色LED(比較出力1 ON時点灯)、緑色LED(比較出力2 ON時点灯)

耐  環  境  性 保 護 構 造 IP40(IEC)(規格の内容については P.1590 を参照) 使 用 周 囲 温 度 0∼+50℃(但し、結露しないこと)、保存時:−10∼+60℃ 使 用 周 囲 湿 度 35∼85%RH、保存時:35∼85%RH 耐 電 圧 AC1,000V 1分間 充電部一括・ケース間 絶 縁 抵 抗 DC500Vメガにて50MΩ以上 充電部一括・ケース間 耐 振 動 耐久10∼150Hz 複振幅0.75mm XYZ各方向2時間 耐 衝 撃 耐久100m/s2 (約10G) XYZ各方向3回 温 度 特 性 ±0.5%F.S.以内〔+25℃を基準として0∼+50℃の使用周囲温度範囲にて(センサヘッドを含まず)〕 材 質 フロントケース:ABS、LCD表示部:PET、リアケース:PBT 接 続 方 式 コネクタ接続 適 合 ケ ー ブ ル 導 体 断 面 積(注3) 0.16∼0.32mm2 (AWG #25∼#22) リ ー ド 線 径 φ1.2∼φ1.8mm 線 材 スズメッキ付軟銅撚線 配 線 長 0.3mm2 以上のケーブルにて全長100m(CEマーク適合時は10m未満)まで可能 質 量 本体質量:約20g 付 属 品 パネル取付具(MS-DP-1):1セット、接続コネクタ:1セット(ハウジング:1個、コネクタ金具:6個)、単位銘板:1セット、コネクタキャップ:1個 (注1): 指定のない測定条件は、使用周囲温度=+20℃です。 (注2): 定格圧力範囲は、製品性能を満足する範囲を示します。組み合わせるセンサヘッドにより、自動的に切り換わります。 (注3): 配線長が5m以上になる場合は、0.3mm2 以上のケーブルをご使用ください。 (注4): 国外用(圧力単位切換機能付タイプ)については、お問い合わせください。

(8)

ファイバ センサ レーザ センサ ビーム センサ マイクロフォト センサ エリア センサ 圧力・流量 センサ 近接 センサ 特殊用途 センサ センサ 周辺機器 簡易省配線 ユニット 省配線 システム 検査・判別・ 測定用センサ 静電気 対策機器 マイクロ スコープ PLC・ ターミナル レーザ マーカ 表示器 省エネ 支援機器 FAコンポ 画像処理機 UV照射器 ライト カーテン ヘッド分離型・デジタル圧力センサ

DP5

SERIES

DPH

SERIES

圧力・流量 センサ

780

圧力・流量センサ

選定ガイド 圧力・ デジタル表示 圧力・ ヘッド分離 流量 その他商品 DPS-400DPH-100 DPC-L100DPH-L100 DPC-100DPH-100 DP5㧛DPH 圧力・ ヘッド分離 DP5/DPH

入・出力回路と接続

DP5-C-Z DP5-C

NPN出力タイプ

入・出力回路図

(注1): オートリファレンス機能//リモートゼロアジャスト機能を選択して使用します。

端子配列図

外部接続例 コントローラ内部回路 センサヘッド 内部回路 中継ケーブル 端子No. コネクタ付ケーブルのリード線の色 端子No. 100mA MAX. 100mA MAX. Tr2 Tr1 1kΩ Z D2 Z D1 Z D3 D (茶)+V +V 0V (黒)比較出力1 (白)比較出力2 (桃)外部入力(注1) (灰)アナログ電圧出力 機種設定 / /表示灯 信号 アナログ 電圧入力 (青)0V 負 荷 負 荷 12∼24V DC +10 −15   % + − コ ン ト ロ ー ラ 主回路 1 セ ン サ ヘ ッ ド 主 回 路 2 D D4 1kΩ Z 電源//入・出力接続コネクタ セ ン サ ヘ ッ ド 接続 コ ネ ク タ センサヘッド単体使用時 ① +V ② アナログ電圧出力 ③ 0V ④ 無接続 センサヘッド接続コネクタ ① +V ② アナログ電圧出力 ③ 0V ④ 比較出力1 ⑤ 比較出力2 ⑥ 外部入力(オートリファレンス機能 //リモートゼロアジャスト機能) 電源//入・出力接続コネクタ 記号…D1、D2 :電源逆接続保護用ダイオード ZD1∼ZD4 :サージ電圧吸収用ツェナーダイオード Tr1、Tr2 :NPN出力トランジスタ (注1): センサヘッドを単体で使用する場合、白色 リード線(センサヘッド接続コネクタ④)を絶 縁処理し、オープン状態にしてください。 (注2):センサヘッドを単体で使用する場合、アナ ログ電圧出力に接続する機器は、入力イン ピーダンス50kΩ以上としてください。 外部接続例 ヘッド内部回路 (青)0V (白)無接続(注1) (黒)アナログ電圧   出力(1∼5V) 12∼24V DC +10 −15   % + − 1kΩ Z D D 主   回   路 端子No. リード線の色 (茶)+V (注2) 記号…D:電源逆接続保護用ダイオード ZD :サージ電圧吸収用ツェナーダイオード

DP5-C-ZP DP5-C-P

PNP出力タイプ

入・出力回路図

(注1): オートリファレンス機能//リモートゼロアジャスト機能を選択して使用します。 (注1): センサヘッドを単体で使用する場合、白色 リード線(センサヘッド接続コネクタ④)を絶 縁処理し、オープン状態にしてください。 (注2):センサヘッドを単体で使用する場合、アナ ログ電圧出力に接続する機器は、入力イン ピーダンス50kΩ以上としてください。

端子配列図

端子No. コネクタ付ケーブルのリード線の色 外部接続例 コントローラ内部回路 センサヘッド 内部回路 中継ケーブル 端子No. 100mA MAX. 100mA MAX. Tr1 Tr2 1kΩ Z D2 Z D3 Z D1 D (茶)+V +V 0V (黒)比較出力1 (白)比較出力2 (青)0V 負 荷 負 荷 1kΩ Z D4 D セ ン サ ヘ ッ ド 主 回 路 2 コ ン ト ロ ー ラ 主回路 12∼24V DC +10 −15   % + − 1 (桃)外部入力(注1) (灰)アナログ電圧出力 機種設定 / /表示灯 信号 アナログ 電圧入力 外部接続例 ヘッド内部回路 (青)0V (白)無接続(注1) (黒)アナログ電圧   出力(1∼5V) 12∼24V DC +10 −15   % + − 1kΩ Z D D 主   回   路 端子No. リード線の色 (茶)+V (注2) 電源//入・出力接続コネクタ セ ン サ ヘ ッ ド 接続 コ ネ ク タ センサヘッド単体使用時 ① +V ② アナログ電圧出力 ③ 0V ④ 比較出力1 ⑤ 比較出力2 ⑥ 外部入力(オートリファレンス機能 //リモートゼロアジャスト機能) 電源//入・出力接続コネクタ ① +V ② アナログ電圧出力 ③ 0V ④ 無接続 センサヘッド接続コネクタ 記号…D1、D2 :電源逆接続保護用ダイオード ZD1∼ZD4 :サージ電圧吸収用ツェナーダイオード Tr1、Tr2 :PNP出力トランジスタ 記号…D:電源逆接続保護用ダイオード ZD :サージ電圧吸収用ツェナーダイオード

(9)

圧力・流量センサ

ファイバ センサ レーザ センサ ビーム センサ マイクロフォト センサ エリア センサ 圧力・流量 センサ 近接 センサ 特殊用途 センサ センサ 周辺機器 簡易省配線 ユニット 省配線 システム 検査・判別・ 測定用センサ 静電気 対策機器 マイクロ スコープ PLC・ ターミナル レーザ マーカ 表示器 省エネ 支援機器 FAコンポ 画像処理機 UV照射器 ライト カーテン 圧力・流量 センサ 選定ガイド 圧力・ デジタル表示 圧力・ ヘッド分離 流量 その他商品 DP5㧛DPH DPS-400DPH-100 DPC-L100DPH-L100 DPC-100DPH-100 圧力・ ヘッド分離 DP5/DPH 本製品は、人体保護用の検出装置としては使用 しないでください。 人体保護を目的とする検出にはOSHA、ANSI、 およびIEC等の各国の人体保護用に関する法律 および規格に適合する製品をご使用ください。 DPHシリーズは、非腐食性気体用です。液体や 腐食性気体には使用できません。 • • •

エラー表示について

エラー時には、次のように対処してください。 •

エラー表示

内 容

処 理

コントローラ、センサヘッド および中継ケーブルが正 しく接続されていません。 コントローラ、センサヘッド および中継ケーブルを正し く接続してください。 センサヘッドケーブルまた は中継ケーブルが断線し ています。 センサヘッドケーブルまた は中継ケーブルを確認し、 断線している場合は交換 してください。 センサヘッドが故障してい ます。 センサヘッドを交換してくだ さい。 負荷が短絡して過電流が 流れています。 電源を切ってから負荷を確 認してください。 ゼロ点調整時に圧力が かかっています。 センサヘッドの圧力ポート への印加圧力を大気圧に 戻して、もう一度ゼロ点調 整を行なってください。 正圧・ 連成圧 タイプ 印加圧力が表示 圧力範囲の上限 を超えています。 印加圧力を定格圧力範囲 に戻してください。 負圧 タイプ 印加圧力が表示 圧力範囲の下限 (逆圧)を超えて います。 正圧・ 連成圧 タイプ 印加圧力が表示 圧力範囲の下限 (逆圧)を超えて います。 負圧 タイプ 印加圧力が表示 圧力範囲の上限 を超えています。

配線

配線作業は、必ず電源を切った状態で行なってください。 電源入力は、定格を超えないよう電源変動をご確認くださ い。 電源に市販のスイッチングレギュレータをご使用になる場合 には、必ず電源のフレームグランド(F.G.)端子を接地してく ださい。 コントローラ取り付け部周辺にノイズ発生源となる機器(ス イッチングレギュレータ、インバータモータなど)をご使用 の場合は、機器のフレームグランド(F.G.)端子を必ず接地 してください。 使用電源にサージが発生する場合は、電源にサージアブ ソーバを接続してサージを吸収してください。 高圧線や動力線との並行配線や、同一配線管の使用は避け てください。誘導による誤動作の原因となります。 ノイズを避けるため、配線はできる限り短くしてください。 誤配線をすると、破損や焼損するおそれがあります。 • • • • • • • •

CE適合のための使用条件

条件 コントローラに接続する電源線は、10m未満としてくださ い。 コントローラに接続する信号線は、30m未満としてくださ い。 • • コントローラは、EMC指令に対応したCE適合製品です。 本製品に適用しているイミュニティに関する整合規格は、 EN 61000-6-2ですが、この規格への適合として下記条 件が必須となります。 •

操作

MODEキーを押しても設定ができない場合、キープロテク トがかかっていないかご確認ください。MODEキーを長く 押し続けると、離した瞬間にキープロテクトがかかりますの で、ご注意ください。キーは離したときに機能します。 ウィンドウコンパレータモードでご使用になる場合、設定値 1(P-1)と設定値2(P-2)間、および設定値3(P-3)と設定 値4(P-4)間は必ず3digits以上離してください。間隔が0 ∼2digitsの場合、出力が動作しません。 • •

各部の名称と機能

名 称

内 容

① 赤色および緑色の バックライト付 312桁LCD表示部 検出圧力値、設定内容、エラー内容および キープロテクト内容を表示。 補助設定モード時のバックライト連動切り換 えにより、比較出力1 ON時赤色//OFF時 緑色点灯または比較出力2 ON時赤色/ OFF時緑色点灯。 • • ② 比較出力1 動作表示灯(橙色) •比較出力1 ON時点灯 ③ 比較出力2動作表示灯(緑色) •比較出力2 ON時点灯 ④ 設定値アップキー (UP) 初期設定モード時および補助 設定モード時にキーを押すと設 定項目が切り換わります。 圧力値設定モード時にキーを 押すと設定値が変更できます。 検出モード時にキーを4秒以上 押すと、ピークホールド表示に なります。 • • • 検出モード時に両方 のキーを同 時に押し 続けるとゼ ロ点調整 を行ないま す。 ⑤ 設定値ダウンキー(DOWN) 初期設定モード時および補助 設定モード時にキーを押すと設 定条件が切り換わります。 圧力値設定モード時にキーを 押すと設定値が変更できます。 検出モード時にキーを4秒以上 押すと、ボトムホールド表示に なります。 • • • ⑥ モード切換キー (MODE) 圧力値設定モード時にキーを押すと設定項 目が切り換わります。 検出モード時にキーを4秒以上押すとキープ ロテクトを設定//解除できます。 検出モード時に設定値アップキーとモード切換 キーを同時に押すと初期設定モードになりま す。また設定値ダウンキーとモード切換キーを 同時に押すと補助設定モードになります。 • • • ⑦ 電源/接続用コネクタ/入・出力ケーブル •コネクタです。電源//入・出力ケーブルを接続するための ⑧ センサヘッド 接続用コネクタ •センサヘッドを接続するためのコネクタです。 DP5 DOWN MODE OUT1 OUT2 UP

正しくご使用ください

一般的な注意事項については、 P.1592 をご参照ください。

(10)

ファイバ センサ レーザ センサ ビーム センサ マイクロフォト センサ エリア センサ 圧力・流量 センサ 近接 センサ 特殊用途 センサ センサ 周辺機器 簡易省配線 ユニット 省配線 システム 検査・判別・ 測定用センサ 静電気 対策機器 マイクロ スコープ PLC・ ターミナル レーザ マーカ 表示器 省エネ 支援機器 FAコンポ 画像処理機 UV照射器 ライト カーテン ヘッド分離型・デジタル圧力センサ

DP5

SERIES

DPH

SERIES

圧力・流量 センサ

782

圧力・流量センサ

選定ガイド 圧力・ デジタル表示 圧力・ ヘッド分離 流量 その他商品 DPS-400DPH-100 DPC-L100DPH-L100 DPC-100DPH-100 DP5㧛DPH 圧力・ ヘッド分離 DP5/DPH

設定

設定手順 圧力レンジ切り換え (  ) 検出モード ゼロ点調整 ゼロ点調整 表示モード 検出モード 検出モード 検出モード 検出モード ゼロ点を調整します。 デジタル表示 DOWNキー UPキー UPキー + MODEキー DOWNキー + MODEキー UPキー + DOWNキー DOWN キー アナログ表示 補助設定モード 圧力設定モード 「表示モード」および「検出モード」を設定します。 NO//NC切り換え (  ) DOWN キー

DOWNキー DOWNキー DOWNキー DOWNキー DOWNキー DOWNキー

DOWNキー DOWNキー DOWNキー DOWNキー DOWNキー 設定値P-1 設定 設定値P-2 設定 設定値P-3 設定 設定値P-4 設定 設定値P-A 表示 出力モード ヒステリシスモード リークテストモード 強制出力制御モード DOWNキー DOWNキー kPa または MPa DOWNキー DOWN キー ウィンドウコンパレータモード 単 位 比較出力1 : NO 比較出力2 : NO 比較出力1 : NC 比較出力2 : NO 比較出力1 : NC 比較出力2 : NC 比較出力1 : NO 比較出力2 : NC 表示周期切り換え (  ) DOWN キー 応答時間切り換え (  ) DOWN キー DOWN キー デジタル表示色連動切り換え (  ) DOWN キー 外部入力機能切り換え (  ) DOWN キー 押し 続ける “000”が表示されたら キーを離す MODE キー

MODEキー MODEキー MODEキー MODEキー MODEキー MODE キー MODE キー MODE キー MODE キー MODE キー MODE キー UP キー UP キー UP キー UP キー UP キー UP キー MODE キー MODE キー 256ms 512ms 1,024ms 1ms 16ms 128ms 512ms 1MPa 1,000kPa 比較出力1 比較出力2 オートリファ レンス機能 リモート ゼロアジャ スト機能 「NO//NC」、「表示周期」、「応答時間」、「圧力レンジ」、「デジタル表示色連動」および 「オートリファレンス//リモートゼロアジャスト」を設定します。 設定値P-1∼P-4を設定します。 UPキーとDOWN キーで設定値P-1 を設定します。 UPキーとDOWN キーで設定値P-2 を設定します。 UPキーとDOWN キーで設定値P-3 を設定します。 UPキーとDOWN キーで設定値P-4 を設定します。 オートリファレン ス//リモートゼロ アジャスト入力時 の検出圧力値が 表示されます。 (初期値は“0”) 初期設定モード (注1): 正圧タイプの センサヘッドを 接続した場合 のみ。 キープロテクトを設定している場合は、必ずキープロテクトを解除してから、各キーを操作してください。 〔操作方法については、キープロテクト機能についての項( P.785 )をご参照ください。〕 出力モードをヒステリシスモード、ウィンドウコンパレータモードまたはリークテストモードのいずれかに設定した場合のみ、圧力値設定がで きます。強制出力制御モードに設定した場合は、圧力値設定はできません。 設定値P-1∼P-4は、各出力モードで共通に使用できます。 正圧タイプおよび連成圧タイプでは、設定値P-2は設定値P-1より高圧力側に、設定値P-4は設定値P-3より高圧力側にしか設定で きないようになっています。また、負圧タイプでは、設定値P-2は設定値P-1より高真空側に設定値P-4は設定値P-3より高真空側に しか設定できないようになっています。 オートリファレンス機能は、比較出力2の設定値P-3および設定値P-4のみに働きます。 設定値P-Aは、オートリファレンス//リモートゼロアジャスト入力値です。オートリファレンス//リモートゼロアジャストがされていない場合、 設定値P-Aは“0”になっています。 設定した条件はEEPROMに書き込まれ記憶保持されますが、EEPROMには寿命があり、書き込み保証回数は10万回までですので ご注意ください。但し、設定値P-Aは、EEPROMに書き込まれないため、書き込み回数には含まれません。 • • • • • • •

正しくご使用ください

一般的な注意事項については、 P.1592 をご参照ください。

(11)

圧力・流量センサ

ファイバ センサ レーザ センサ ビーム センサ マイクロフォト センサ エリア センサ 圧力・流量 センサ 近接 センサ 特殊用途 センサ センサ 周辺機器 簡易省配線 ユニット 省配線 システム 検査・判別・ 測定用センサ 静電気 対策機器 マイクロ スコープ PLC・ ターミナル レーザ マーカ 表示器 省エネ 支援機器 FAコンポ 画像処理機 UV照射器 ライト カーテン 圧力・流量 センサ 選定ガイド 圧力・ デジタル表示 圧力・ ヘッド分離 流量 その他商品 DP5㧛DPH DPS-400DPH-100 DPC-L100DPH-L100 DPC-100DPH-100 圧力・ ヘッド分離 DP5/DPH

オートリファレンス機能について

オートリファレンス機能とは、外部入力(オートリファレンス 入力)時の検出圧力値を基準圧力として、比較出力2の設 定値P-3および設定値P-4を補正する機能です。 ご使用の際は、補助設定モードでオートリファレンス機能を 選択してください。( P.782 をご参照ください) • 〈オートリファレンス入力前〉 動作チャート 通常動作時(各比較出力NO設定) ON OFF 比較出力2 大気圧 P-3 P-4 圧力 オートリファレンス入力時(各比較出力NO設定) オートリファレンス入力時の圧力:50kPa 出力モード:ヒステリシスモード (注1): 出力モードがウィンドウコンパレータモードおよびリークテストモードの 場合についても、ヒステリシスモードと同様に設定値P-3および設定 値P-4がシフトします。 オートリファレンス入力の立ち下がり(PNP出力タイプは立 ち上がり)から2ms以上圧力を一定に保つようにしてくださ い。過渡的状態で使用すると、誤動作の原因となります。 オートリファレンス入力をLow(PNP出力タイプはHigh) にしてから「設定されている応答時間+2ms」以上経った後 に、比較出力2を使用してください。 オートリファレンス入力時、312桁表示部に が約1秒間 表示されます。 オートリファレンス入力値(設定値P-A)は、再度電源を入れ ると“ゼロ”になります。 補正された設定値P-3’および設定値P-4’を表示させること はできませんが、オートリファレンス入力値(設定値P-A)は 表示させることができます。 • • • • •

その他

定格圧力範囲内でご使用ください。 耐圧力を超える圧力を印加しないでください。ダイヤフラ ムが破損して正常な動作が得られなくなります。 電源投入時の過渡的状態(DP5:約3s、DPH:約50ms) を避けてご使用ください。 蒸気、ホコリなどの多いところでの使用は避けてください。 シンナーなどの有機溶剤や水、油、油脂が直接触れないよ うにご注意ください。 圧力ポートに針金などを入れないでください。ダイヤフラ ムが破損して正常な動作が得られなくなります。 針先などの鋭利なものでキーを操作しないでください。 • • • • • • • ON ON OFF OFF 比較出力1 比較出力2 印加圧力(kPa) 表示値(kPa) 設定値(kPa) P-1 P-2 P-3 P-4 10 20 30 40 0 10 20 30 40 50 60 70 80 90 100 0 10 20 30 40 50 60 70 80 90 100 ON ON OFF OFF 比較出力1 比較出力2 印加圧力(kPa) 表示値(kPa) 設定値(kPa) P-1 P-2 P-A P-3’ P-4’ 10 20 50 80 90 0 10 20 30 40 50 60 70 80 90 100 0 10 20 30 40 50 60 70 80 90 100 オートリファレンス入力がない場合、設定値P-3および設 定値P-4は、大気圧を基準にしています。 • 〈オートリファレンス入力後〉 ON OFF 比較出力2 オートリファレンス入力 圧力変動 大気圧 P-A P-3’ P-4’ 圧力 P-3’=P-3+P-A P-4’=P-4+P-A オートリファレンス入力時に、その時点での検出圧力値が 設定値P-Aに一時記憶され、基準圧力値となります。 設定値P-Aを基準として設定値P-3が「設定値P-3+設定値 P-A」に、設定値P-4が「設定値P-4+設定値P-A」に自動的 に補正されます。 • • 設定可能範囲および補正後の設定圧力範囲 設定値P-3および設定値P-4の設定可能範囲は、オートリ ファレンス機能に対応するよう定格圧力範囲より広くなって います。 • オートリファレンス入力時、補正された設定値が設定圧力範 囲を超えた場合、設定圧力範囲になるよう自動的に設定値を 補正しますので、設定圧力範囲を超えないようにしてください。 •

正しくご使用ください

一般的な注意事項については、 P.1592 をご参照ください。

(12)

ファイバ センサ レーザ センサ ビーム センサ マイクロフォト センサ エリア センサ 圧力・流量 センサ 近接 センサ 特殊用途 センサ センサ 周辺機器 簡易省配線 ユニット 省配線 システム 検査・判別・ 測定用センサ 静電気 対策機器 マイクロ スコープ PLC・ ターミナル レーザ マーカ 表示器 省エネ 支援機器 FAコンポ 画像処理機 UV照射器 ライト カーテン ヘッド分離型・デジタル圧力センサ

DP5

SERIES

DPH

SERIES

圧力・流量 センサ

784

圧力・流量センサ

選定ガイド 圧力・ デジタル表示 圧力・ ヘッド分離 流量 その他商品 DPS-400DPH-100 DPC-L100DPH-L100 DPC-100DPH-100 DP5㧛DPH 圧力・ ヘッド分離 DP5/DPH

強制出力制御モードについて

初期設定で出力モードを強制出力制御モード( )に設定す ると、設定値P-1∼P-4に関係なく、検出モード時強制的に 出力をOFFに保持しますので、比較出力を使用しないで圧 力値表示のみを行ないたい場合に便利です。 また、下記の手順でキーを操作すると、圧力ポートに圧力 を印加しないで比較出力を強制的にONまたはOFFにする ことができますので、比較出力の動作チェックや始業時の 点検に便利です。 •

リモートゼロアジャスト機能について

リモートゼロアジャスト機能とは、外部入力(リモートゼロアジャ スト入力)によりその時点の圧力を強制的に“ゼロ”と表示する 機能です。ご使用の際は、補助設定モードでリモートゼロア ジャスト機能を選択してください。( P.782 をご参照ください) • 動作チャート 通常動作時(各比較出力NO設定) リモートゼロアジャスト入力時(各比較出力NO設定) リモートゼロアジャスト入力時の圧力:50kPa 出力モード:ヒステリシスモード (注1): 出力モードがウィンドウコンパレータモード時についても、ヒステリシス モードと同様に表示値および各出力のON//OFF点がシフトします。 リモートゼロアジャスト入力時の圧力:50kPa 出力モード:リークテストモード (注1): リークテストモード時にリモートゼロアジャスト機能が適用されるのは、 比較出力2のみです。比較出力1は、大気圧を基準として動作します。 リモートゼロアジャスト入力の立ち下がり(PNP出力タイプは 立ち下がり)から2ms以上圧力を一定に保つようにしてくだ さい。過渡的状態で使用すると、誤動作の原因となります。 リモ ートゼロアジャスト入 力をLow(PNP出 力タイプは High)にしてから「設定されている応答時間+2ms」以上 経った後に、比較出力を使用してください。 リモートゼロアジャスト入力時、312桁表示部に が表 示されます。 リモートゼロアジャスト機能は、再度電源を入れるとリモー トゼロアジャスト入力値(設定値P-A)がクリアされ、大気圧 を基準とした通常動作に戻ります。 • • • • ON ON OFF OFF 比較出力1 比較出力2 印加圧力(kPa) 表示値(kPa) 設定値(kPa) P-1 P-2 P-3 P-4 10 20 30 40 0 10 20 30 40 50 60 70 80 90 100 0 10 20 30 40 50 60 70 80 90 100 ON ON OFF OFF 比較出力1 比較出力2 印加圧力(kPa) 表示値(kPa) 設定値(kPa) −50 −40 −30 −20 −10 0 10 20 30 40 50 0 10 20 30 40 50 60 70 80 90 100 P-1 P-2 P-3 P-4 10 20 30 40 ON ON OFF OFF 比較出力1 比較出力2 印加圧力(kPa) 表示値(kPa) 設定値(kPa) −50 −40 −30 −20 −10 0 10 20 30 40 50 0 10 20 30 40 50 60 70 80 90 100 P-1 P-2 10 20 P-3 P-4 30 40 リモートゼロアジャスト入力時は、設定値が補正されません。 リモートゼロアジャスト機能時の圧力と設定値が定格圧力範 囲を超えないようにしてください。 • 下図は、DP5-C-Zで、表示が“デジタル表示”( )に設定されてい る場合です。 検出モード時に、MODEキーを押すと、強制出力 制御モードに切り換わります。 UPキーを押すたびに、比較出力1が、DOWN キーを押すたびに比較出力2がそれぞれONまたは OFFに切り換わります。 MODEキーを押して、検出モードに戻します。 • • • UP DP5 DOWN MODE OUT1 OUT2 他の出力モードから強制出力制御モード( )に変更した時 点で出力はOFFに保持されます。 強制出力制御モード時に出力をONに保持させた場合でも、 検出モード時に戻した時点で出力は強制的にOFFに保持さ れます。 • •

ピークホールド・ボトムホールド表示機能について

ピークホールド・ボトムホールド表示機能とは、変動する圧 力のピーク値(最高圧力値)およびボトム値(最低圧力値)を 表示する機能です。 圧力の変動範囲を調べたい場合や、圧力設定値の目安を知 りたいときなどに便利です。 • ピーク値およびボトム値の情報は、表示機能を終了させると 消えてしまいますのでご注意ください。 • 検出モードで が表示されるまでUPキーを押 し続けます。(4秒以上) が表示され指を離すと、ピーク値と が 交互に表示されます。 UPキーを押すと、検出モードに戻ります。 • • • 印加圧力が表示圧力範囲を超えるとエラー表示 ( または )と が交互に表示さ れます。その場合は、印加圧力を定格圧力範 囲に戻してください。 左図は、負圧タイプの場合です。 • • UP DP5 DOWN MODE OUT1 OUT2 交互に 表示 UP DP5 DOWN MODE OUT1 OUT2 ピークホールド表示 検出モードで が表示されるまでDOWNキー を押し続けます。(4秒以上) が表示され指を離すと、ボトム値と が 交互に表示されます。 DOWNキーを押すと、検出モードに戻ります。 • • • 印加圧力が表示圧力範囲を超えるとエラー表示 ( または )と が交互に表示さ れます。その場合は、印加圧力を定格圧力範 囲に戻してください。 左図は、負圧タイプの場合です。 • • UP DP5 DOWN MODE OUT1 OUT2 UP DP5 DOWN MODE OUT1 OUT2 交互に 表示 ボトムホールド表示

正しくご使用ください

一般的な注意事項については、 P.1592 をご参照ください。

(13)

圧力・流量センサ

ファイバ センサ レーザ センサ ビーム センサ マイクロフォト センサ エリア センサ 圧力・流量 センサ 近接 センサ 特殊用途 センサ センサ 周辺機器 簡易省配線 ユニット 省配線 システム 検査・判別・ 測定用センサ 静電気 対策機器 マイクロ スコープ PLC・ ターミナル レーザ マーカ 表示器 省エネ 支援機器 FAコンポ 画像処理機 UV照射器 ライト カーテン 圧力・流量 センサ 選定ガイド 圧力・ デジタル表示 圧力・ ヘッド分離 流量 その他商品 DP5㧛DPH DPS-400DPH-100 DPC-L100DPH-L100 DPC-100DPH-100 圧力・ ヘッド分離 DP5/DPH

キープロテクト機能について

キープロテクト機能とは、各設定モードで設定した条件が 誤って変更されないように、キーの操作を受け付けなくす る機能です。 •

接続

センサヘッドをコントローラに接続する場合、必ず別売の中 継ケーブル(DPH-CC□□)をご使用ください。 直接ケーブルの引き出し部およびコネクタ部にストレスが 加わらないように固定してください。 センサヘッドを可動部で使用する場合、中継ケーブルは必 ず耐屈曲ケーブルタイプをご使用ください。 コントローラ側に中継ケーブルを接続する際は、コントロー ラに付属のコネクタキャップを、下図のように必ず装着して ください。コネクタキャップを装着していないと、中継ケー ブルが外れるおそれがあります。 • • • • コネクタキャップ

取り付け

付 属 の パネ ル 取 付 具(MS-DP-1)は、 下 図 のように取り 付けてください。 そのときのビスの締め付けトルクは、 0.15N・mとしてください。尚、付属のビスを締め付ける 際、パネル取付具が傾かないように少しずつ左右均等に締 め付けてください。 • M3(長さ15mm) パネル固定用 ビス(付属) パネル取付具 (MS-DP-1)(付属) 検出モードでMODEキーを4秒以上押し続け、 が表示されたら指を離します。 〔・ キープロテクトが設定され、検出モードに戻ります。〕 • UP DP5 DOWN MODE OUT1 OUT2 キープロテクトの情報は、EEPROMに書き込まれますので電 源を切っても消えません。 キープロテクトの設定をしたことを忘れないようにご注意ください。 • • キープロテクトの設定

配管

センサヘッドの圧力ポートに市販の継手を接続する場合 は、圧力ポート六角部分に11mm(DPH-A1□□、DPH-A2 は□□12mm)スパナを掛けて固定し、締め付けトルク1N・m (DPH-A1□□、DPH-A2□□のおねじ部は5N・m)以下で取り 付けてください。過大なトルクで締め付けると、市販の継 手のM5おねじ部または圧力センサヘッドの圧力ポート部お ねじが破損します。 • 検出モードでMODEキーを4秒以上押し続け、 が表示されたら指を離します。 〔・ キープロテクトが設定され、検出モードに戻ります。〕 • UP DP5 DOWN MODE OUT1 OUT2 各キーを操作するときは、必ずキープロテクトを解除してください。 • キープロテクトの解除

センサヘッド単体使用について

センサヘッドを単体で使用する場合、センサヘッドのケー ブルに付いているコネクタ部分を切断し、ストリッパなどで ケーブル末端を加工してください。 ケ ー ブ ル 延 長 が 必 要 な 場 合、 別 売 の 中 継 ケ ー ブ ル (DPH-CC□□)をご利用ください。また、中継ケーブルを使 用せずにケーブル延長する場合、0.3mm2以上のケーブル にて全長10mまでとしてください。 • • ケーブル延長時にはケーブルの抵抗により電圧が低下しま すので、ご注意ください。 白色リード線(センサヘッド接続コネクタ④)は必ず絶縁処理 し、オープン状態にしてください。 アナログ電圧出力に接続する機器は、入力インピーダンス 50kΩ以上としてください。 センサヘッドを単体で使用する場合、動作表示灯(橙色)は 点灯しません。 • • • •

正しくご使用ください

一般的な注意事項については、 P.1592 をご参照ください。

(14)

ファイバ センサ レーザ センサ ビーム センサ マイクロフォト センサ エリア センサ 圧力・流量 センサ 近接 センサ 特殊用途 センサ センサ 周辺機器 簡易省配線 ユニット 省配線 システム 検査・判別・ 測定用センサ 静電気 対策機器 マイクロ スコープ PLC・ ターミナル レーザ マーカ 表示器 省エネ 支援機器 FAコンポ 画像処理機 UV照射器 ライト カーテン ヘッド分離型・デジタル圧力センサ

DP5

SERIES

DPH

SERIES

圧力・流量 センサ

786

圧力・流量センサ

選定ガイド 圧力・ デジタル表示 圧力・ ヘッド分離 流量 その他商品 DPS-400DPH-100 DPC-L100DPH-L100 DPC-100DPH-100 DP5㧛DPH 圧力・ ヘッド分離 DP5/DPH センサヘッド

DPH-A0□

□ DPH-A30

DPH-A1□

□ DPH-A2□

センサヘッド

MS-DP-1

パネル取付具(コントローラに付属)

装着図

(注1): パネルの厚さは、1∼6mm としてください。 9.5 6.5 11 12.5 5 20 10.5 8.5 圧力ポート DPH-A0□□ : M5おねじ DPH-A30 : 10-32UNFおねじ φ3.7ケーブル 動作表示灯(橙色) (10) (18.5) (100) (13) 日本圧着端子製造(株)製 SMR-04V-N 6.5 15.5 DPH-A1□ □ : R  おねじ//M5めねじ DPH-A2□ □ : NPT おねじ//10-32UNFめねじ 圧力ポート 11 12.5 5 20 8.5 φ3.7ケーブル 動作表示灯(橙色) 9.5 日本圧着端子製造(株)製 SMR-04V-N (18.5) (100) (13) / / 1 8 / / 1 8 材質 : POM 固定用M3(長さ15mm)ビス2本付属 パネル(注1) パネル固定用ビス 40 36 7 13.9 20 49 56 (21.55) DP5 DOWN MODE OUT1 OUT2 UP n個を取り付けた場合のX X=20×(nー1)+17mm 60 37 +0.50 37 +0.50 17 +0.50 X +0.50 パネルカット寸法

DP5-C□

コントローラ DP5 DOWN MODE OUT1 OUT2 UP 40 20 設定値ダウンキー 設定値 アップキー 比較出力2 動作表示灯 (緑色) 比較出力1 動作表示灯 (橙色) モード切換キー 3  桁LCD表示 1 2 (緑色および赤色) (36) 7 29 コネクタ キャップ 36.5 16.5 センサヘッド 接続コネクタ 電源//入・出力 接続コネクタ

外形寸法図 (単位:mm)

外形寸法図のCADデータは、Webサイトよりダウンロードできます。

(15)

圧力・流量センサ

ファイバ センサ レーザ センサ ビーム センサ マイクロフォト センサ エリア センサ 圧力・流量 センサ 近接 センサ 特殊用途 センサ センサ 周辺機器 簡易省配線 ユニット 省配線 システム 検査・判別・ 測定用センサ 静電気 対策機器 マイクロ スコープ PLC・ ターミナル レーザ マーカ 表示器 省エネ 支援機器 FAコンポ 画像処理機 UV照射器 ライト カーテン 圧力・流量 センサ 選定ガイド 圧力・ デジタル表示 圧力・ ヘッド分離 流量 その他商品 DP5㧛DPH DPS-400DPH-100 DPC-L100DPH-L100 DPC-100DPH-100 圧力・ ヘッド分離 DP5/DPH

外形寸法図(単位:mm)

外形寸法図のCADデータは、Webサイトよりダウンロードできます。

DPH-CC□

中継ケーブル(別売) コネクタ(別売)

CN-66

(注1): 標準ケーブルの熱収縮チューブは黒色、 耐屈曲ケーブルの熱収縮チューブは灰色です。

型式名

長さL

DPH-CC2(-R) 2m DPH-CC3(-R) 3m DPH-CC5(-R) 5m (6) (7.3) (11.7) φ3.7ケーブル (10.5) L ヒロセ電機(株)製 DF11-4DS-2C 日本圧着端子製造(株)製 SMP-04V-NC (9.5) (17.3) (6.9) (12.5) (2.1) (6.5) (1.9) 接続コネクタ メーカ:日本圧着端子製造(株) コネクタ金具:BXA-001T-P0.6 ハウジング:XAP-06V-01 圧着工具 日本圧着端子製造(株)製 YC-692R コネクタ付ケーブル(別売)

CN-66-C2 CN-66-C5

φ4.8ケーブル 日本圧着端子製造(株)製 XAP-06V-1 (50) 2,000(CN-66-C5は5,000) (9.5) (15.7) (5.8) コネクタ金具 ハウジング 長さL ・

MS-DP-2

DINレール取付具(別売)

装着図

2 40 可動範囲 43 (10) 2-φ4.5 取付穴 20 20 15 13 52 3 35mm幅 DINレールに適合 40 9 6 DP5 DOWN MODE OUT1 OUT2 UP 可動範囲 35mm幅 DINレールに適合 3 52 43 (10) 40 9 6 20 2.9 35 40 15 13 2-φ4.5取付穴 DP5 DOWN MODE OUT1 OUT2 UP 左右方向取り付け 上下方向取り付け

(16)

ファイバ センサ レーザ センサ ビーム センサ マイクロフォト センサ エリア センサ 圧力・流量 センサ 近接 センサ 特殊用途 センサ センサ 周辺機器 簡易省配線 ユニット 省配線 システム 検査・判別・ 測定用センサ 静電気 対策機器 マイクロ スコープ PLC・ ターミナル レーザ マーカ 表示器 省エネ 支援機器 FAコンポ 画像処理機 UV照射器 ライト カーテン ヘッド分離型・デジタル圧力センサ

DP5

SERIES

DPH

SERIES

圧力・流量 センサ

788

圧力・流量センサ

選定ガイド 圧力・ デジタル表示 圧力・ ヘッド分離 流量 その他商品 DPS-400DPH-100 DPC-L100DPH-L100 DPC-100DPH-100 DP5㧛DPH 圧力・ ヘッド分離 DP5/DPH コントローラ取付金具(別売)

MS-DP-3

MS-DP-4

コントローラ取付金具(別売) (注1): コントローラに付属されているパネル取付具(MS-DP-1)と併せて ご使用ください。 (注1): コントローラに付属されているパネル取付具(MS-DP-1)と併せて ご使用ください。 材質 : SPCC(ニッケルメッキ) t 2 2-φ4.5取付穴 17 37 19.75 57 41 12 24 40 57 材質 : SPCC(ニッケルメッキ) 30° φ4.5取付穴 4.5 R16 t 2 6 16 30 36.5 28 17 37 65

MS-DP-5

横密着パネル取付具(別売)

装着図

7 42 適用パネル厚み寸法 t=1∼6mm パネル固定用ビス 40 35.3 20 5 28.3 30 パネル (注1): パネルの厚さは、1∼6mmとしてください。 n個を取り付けた場合のX寸法 X=40×(n−1)+37mm (n=12以下) 横方向連続取り付け時 単品取り付け時 40以上 X 37 +0.50 17 +0.50 17 +0.50 +0.5 +0 パネルカット寸法

外形寸法図(単位:mm)

外形寸法図のCADデータは、Webサイトよりダウンロードできます。

参照

関連したドキュメント

処理水 バッファ タンク ろ過水 タンク 3号機 原子炉圧力容器. 処理水より 補給用 補給用

特別高圧 高圧 低圧(電力)

[r]

調査の結果を反映し、IoT

You agree to indemnify, defend and hold harmless onsemi, its directors, officers, employees, representatives, agents, subsidiaries, affiliates, distributors, and assigns, against

The information herein is provided “as−is” and onsemi makes no warranty, representation or guarantee regarding the accuracy of the information, product features,

原子炉隔離時冷却系系統流量計 高圧炉心注水系系統流量計 残留熱除去系系統流量計 原子炉圧力計.

a.と同一の事故シナリオであるが,事象開始から約 38 時間後に D/W ベン トを実施する。ベント時に格納容器から放出され,格納容器圧力逃がし装置 に流入する
