オートスイッチガイド

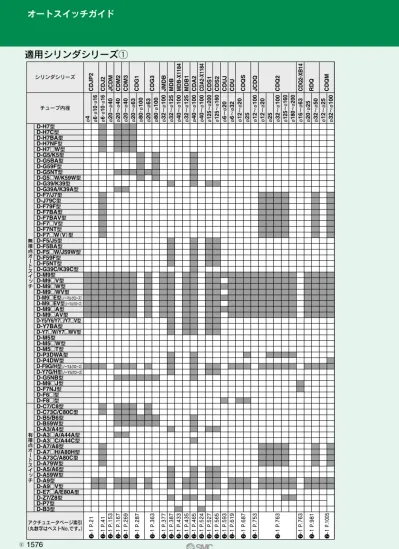

適用シリンダシリーズ

ø 32 ∼ ø 125 MDB ø 32 ∼ ø 100 JMDB ø 4 CDJP2 ø 6 ・ ø 10 ・ ø 16 ø 20 ∼ ø 40 CDM2 ø 20 ∼ ø 40 JCDM ø 80 ・ ø 100 ø 20 ∼ ø 63 CDG1 ø 40 ∼ ø 100 M D B -X 11 84 ø 32 ∼ ø 125 MDB1 ø 40 ∼ ø 100 CDA2-X1184 ø 125 ∼ ø 200 CDS1 ø 125 ∼ ø 160 CDS2 ø 6 ∼ ø 20 CDUJ ø 6 ∼ ø 32 CDU ø 12 ∼ ø 100 JCDQ ø 12 ∼ ø 20 ø 25 CDQS ø 25 ø 12 ∼ ø 20 ø 32 ∼ ø 100 ø 125 ∼ ø 160 ø 180 ∼ ø 200 CDQ2 ø 16 ∼ ø 63 C D Q 2-XB 14 ø 20 ・ ø 25 ø 32 ∼ ø 50 RDQ ø 12 ∼ ø 25 ø 32 ∼ ø 100 CDQM 無接点オートスイッチ D-C7/C8型 D-C73C/C80C型 D-B5/B6型 D-H7型 D-H7C型 D-H7BA型 D-H7NF型 D-H7W型 D-G5/K5型 D-G5BA型 D-G59F型 D-G5NT型 D-G5W/K59W型 D-G39/K39型 D-G39A/K39A型 D-F7/J7型 D-J79C型 D-F79F型 D-F7BA型 D-F7BAV型 D-F7V型 D-F7NT型 D-F7W（V）型 D-F5/J5型 D-F5BA型 D-F5W/J59W型 D-F59F型 D-F5NT型 D-G39C/K39C型 D-M9型 D-M9V型 D-M9W型 D-M9WV型 D-M9E型（ノーマルクローズ） D-M9EV型（ノーマルクローズ） D-M9A型 D-M9AV型 D-Y5/Y6/Y7/Y7V型 D-Y7BA型 D-Y7W/Y7WV型 D-M5型 D-M5W型 D-M5T型 D-P3DWA型 D-P4DW型 D-F9G/H型（ノーマルクローズ） D-Y7G/H型（ノーマルクローズ） D-G5NB型 D-M9J型 D-F7NJ型 D-F6型 D-F8型シリンダシリーズチューブ内径

適用シリンダシリーズq

CDJ2 ø 6 ・ ø 10 ・ ø 16 CDM3 ø 20 ∼ ø 40 CDG3 ø 20 ∼ ø 63 ø 80 ・ ø 100 ø 40 ∼ ø 100 CDA2

(2)

2

無接点オートスイッチシリンダシリーズチューブ内径 ø 32 ∼ ø 63 HYDC ø 32 ∼ ø 63 HYDG ø 25 ∼ ø 40 MY1B ø 10 ∼ ø 20 ø 63 ∼ ø 100 ø 50 MY1B ø 16 ・ ø 20 ø 25 ∼ ø 63 MY1M ø 16 ・ ø 20 ø 25 ∼ ø 63 MY1C ø 10 ∼ ø 20 MY1H ø 50 ・ ø 63 MY1HT ø 16 ・ ø 20 ø 25 ∼ ø 63 MY1 □ W ø 16 ・ø 25 ・ø 40 MY2 ø 16 ∼ ø 63 MY3 ø 6 ∼ ø 20 ø 25 ∼ ø 63 CY3R ø 6 ∼ ø 40 CY1L ø 10 ∼ ø 32 CY1H ø 10 ・ø 15 ・ø 25 CY1F ø 15 ・ ø 32 CYP ø 6 ∼ ø 20 MXH MXQ □ ø 6 ∼ ø 25 MXQ ø 6 ∼ ø 25 MXF ø 8 ∼ ø 20 MXW ø 8 ∼ ø 25 MXJ ø 4 ・ ø 6 ・ ø 8 D-C7/C8型 D-H7型 D-H7C型 D-H7BA型 D-H7NF型 D-H7W型 D-G5/K5型 D-G5BA型 D-G59F型 D-G5NT型 D-G5W/K59W型 D-G39/K39型 D-G39A/K39A型 D-F7/J7型 D-J79C型 D-F79F型 D-F7BA型 D-F7BAV型 D-F7V型 D-F7NT型 D-F7W（V）型 D-F5/J5型 D-F5BA型 D-F5W/J59W型 D-F59F型 D-F5NT型 D-G39C/K39C型 D-M9型 D-M9V型 D-M9W型 D-M9WV型 D-M9E型（ノーマルクローズ） D-M9EV型（ノーマルクローズ） D-M9A型 D-M9AV型 D-Y5/Y6/Y7/Y7V型 D-Y7BA型 D-Y7W/Y7WV型 D-M5型 D-M5W型 D-M5T型 D-P3DWA型 D-P4DW型 D-F9G/H型（ノーマルクローズ） D-Y7G/H型（ノーマルクローズ） D-G5NB型 D-M9J型 D-F7NJ型 D-F6型 D-F8型 ø 10 ・ ø 16 CDJ5 ・ S ø 20 ∼ ø 100 CDG5 ・ S ø 20 ∼ ø 63 ø 80 ・ ø 100 HYDB ø 20 ∼ ø 63 HYDQ ø 25 ∼ ø 40 MY1H MXS ø 6 ∼ ø 25 ø 6 ∼ ø 40 CY1S ø 20 ∼ ø 40 CDQU ø 25 ∼ ø 63 MDU

(3)

オートスイッチガイド

MXP MXY MTS MGJ JMGP MGPW 無接点オートスイッチシリンダシリーズチューブ内径 D-C7/C8型 D-C73C/C80C型 D-B5/B6型 D-H7型 D-H7C型 D-H7BA型 D-H7NF型 D-H7W型 D-G5/K5型 D-G5BA型 D-G59F型 D-G5NT型 D-G5W/K59W型 D-G39/K39型 D-G39A/K39A型 D-F7/J7型 D-J79C型 D-F79F型 D-F7BA型 D-F7BAV型 D-F7V型 D-F7NT型 D-F7W（V）型 D-F5/J5型 D-F5BA型 D-F5W/J59W型 D-F59F型 D-F5NT型 D-G39C/K39C型 D-M9型 D-M9V型 D-M9W型 D-M9WV型 D-M9E型（ノーマルクローズ） D-M9EV型（ノーマルクローズ） D-M9A型 D-M9AV型 D-Y5/Y6/Y7/Y7V型 D-Y7BA型 D-Y7W/Y7WV型 D-M5型 D-M5W型 D-M5T型 D-P3DWA型 D-P4DW型 D-F9G/H型（ノーマルクローズ） D-Y7G/H型（ノーマルクローズ） D-G5NB型 D-M9J型 D-F7NJ型 D-F6型 D-F8型

適用シリンダシリーズw

MGP-Z MGQ MGG MGC MGF MGZ MGT CX2 CDPXW  CDBXW  CXT CXSJ CXS CDLJ2 CDLM2 CDLG1 CDL1 MLGC CDNG MDWB MDNB CDNA2 CDNS MGP ø 6 ∼ ø 16 ø 6 ・ø 10 ・ø 12 ・ø 16 ø 8 ∼ ø 40 ø 6 ・ ø 10 ø 12 ∼ ø 63 ø 12 ∼ ø 20 ø 25 _ø32∼ ø 100 ø 20 _ø25 _ø32∼ ø 100 ø 20 ・ ø 25 ø 32 ∼ ø 63 ø 12 ∼ ø 100 ø 20 ∼ ø 63 ø 80 ∼ ø 100 ø 20 ∼ ø 50 ø 40 ・ø 63 ・ø 100 ø 20 ∼ ø 80 ø 63 ∼ ø 100 ø 10 ・ø 15 ・ø 25 ø 10 _ø16∼ ø 32 ø 10 ∼ ø 32 ø 12 ∼ ø 25 ø 32 ・ ø 40 ø 6 ・ ø 10 ø 6 ∼ ø 32 ø 16 _ø20∼ ø 40 ø 20 ∼ ø 40 ø 40 _ø50 _ø63∼ ø 100 ø 125 ∼ ø 160 ø 20 ∼ ø 40 ø 20 ∼ ø 40 ø 32 ∼ ø 100 ø 32 ∼ ø 100 ø 40 ∼ ø 100 ø 125 ∼ ø 160

適用シリンダシリーズ

(4)

2

ø 10 ∼ ø 16 CDJ2Y MBY ø 32 ∼ ø 100 ø 125 ∼ ø 200 CDLS 無接点オートスイッチシリンダシリーズチューブ内径 D-C7/C8型 D-H7型 D-H7C型 D-H7BA型 D-H7NF型 D-H7W型 D-G5/K5型 D-G5BA型 D-G59F型 D-G5NT型 D-G5W/K59W型 D-G39/K39型 D-G39A/K39A型 D-F7/J7型 D-J79C型 D-F79F型 D-F7BA型 D-F7BAV型 D-F7V型 D-F7NT型 D-F7W（V）型 D-F5/J5型 D-F5BA型 D-F5W/J59W型 D-F59F型 D-F5NT型 D-G39C/K39C型 D-M9型 D-M9V型 D-M9W型 D-M9WV型 D-M9E型（ノーマルクローズ） D-M9EV型（ノーマルクローズ） D-M9A型 D-M9AV型 D-Y5/Y6/Y7/Y7V型 D-Y7BA型 D-Y7W/Y7WV型 D-M5型 D-M5W型 D-M5T型 D-P3DWA型 D-P4DW型 D-F9G/H型（ノーマルクローズ） D-Y7G/H型（ノーマルクローズ） D-G5NB型 D-M9J型 D-F7NJ型 D-F6型 D-F8型 ø 10 ∼ ø 40 REAS ø 10 ∼ ø 40 REAL ø 10 ∼ ø 32 REAH ø 15 _ø25・ ø 32 REBR ø 15 ∼ ø 32 REBH ø 20 ∼ ø 40 REC ø 12 ∼ ø 20 ø 25 CDQSY ø 32 ∼ ø 100 CDQ2Y ø 125 ∼ ø 160 CDS2Y ø 20 ∼ ø 40 CDM2Y ø 20 ∼ ø 63 ø 80 ・ ø 100 CDG1Y ø 63 ∼ ø 100 ø 50 ø 40 CDA2Y ø 10 ∼ ø 16 CDJ2X ø 10 ∼ ø 32 CDUX ø 12 ∼ ø 20 ø 25 CDQSX ø 32 ∼ ø 100 CDQ2X ø 20 ∼ ø 40 CDM2X ø 20 ∼ ø 63 ø 80 ∼ ø 100 RHC ø 20 _ø25 _ø32∼ ø 100 CDLQ ø 32 ∼ ø 63 RDLQ ø 25 ∼ ø 50 MDLU ø 20 _ø25 _ø32∼ ø 100 MLGP ø 25 ∼ ø 40 ML1C ø 10 ・ø 15 ・ø 20 ø 25 ∼ ø 40 REAR

(5)

オートスイッチガイド

適用シリンダシリーズ

無接点オートスイッチシリンダシリーズチューブ内径 D-C7/C8型 D-C73C/C80C型 D-B5/B6型 D-H7型 D-H7C型 D-H7BA型 D-H7NF型 D-H7W型 D-G5/K5型 D-G5BA型 D-G59F型 D-G5NT型 D-G5W/K59W型 D-G39/K39型 D-G39A/K39A型 D-F7/J7型 D-J79C型 D-F79F型 D-F7BA型 D-F7BAV型 D-F7V型 D-F7NT型 D-F7W（V）型 D-F5/J5型 D-F5BA型 D-F5W/J59W型 D-F59F型 D-F5NT型 D-G39C/K39C型 D-M9型 D-M9V型 D-M9W型 D-M9WV型 D-M9E型（ノーマルクローズ） D-M9EV型（ノーマルクローズ） D-M9A型 D-M9AV型 D-Y5/Y6/Y7/Y7V型 D-Y7BA型 D-Y7W/Y7WV型 D-M5型 D-M5W型 D-M5T型 D-P3DWA型 D-P4DW型 D-F9G/H型（ノーマルクローズ） D-Y7G/H型（ノーマルクローズ） D-G5NB型 D-M9J型 D-F7NJ型 D-F6型 D-F8型

適用シリンダシリーズe

ø 12 ø 50 _ø50 _ø50 _ø50 ø 20 ・ ø 25 ø 32 ∼ ø 63 ø 12 ・ ø 16 ø 32 ∼ ø 63 ø 16 ・ ø 20 ø 32 ・ø 40 ・ø 50 ø 40 ・ ø 50 ø 50 ∼ ø 80 ø 20 ・ ø 32 ø 8 ・ø 12 ・ø 20 ・ø 25 ・ø 32 ø 12 ・ ø 20 ø 32 ∼ ø 63 ø 12 ・ ø 20 ø 40 ∼ ø 100 ø 25 ∼ ø 40 ø 32 ∼ ø 63 ø 10 ・ ø 16 ø 10 ・ ø 16 ø 20 ∼ ø 40 ø 20 ∼ ø 40 ø 20 ∼ ø 40 ø 20 ∼ ø 40 ø 40 ∼ ø 100 ø 40 ∼ ø 63 ø 40 ∼ ø 100 ø 40 ∼ ø 63 ø 12 ∼ ø 100 ø 20 ∼ ø 63 ø 40 ∼ ø 63 ø 40 ∼ ø 63 ø 40 ∼ ø 63 ø 40 ∼ ø 63 ø 32 ∼ ø 63

MK MK2T CKQG CLKQG CKQP CLKQP CKG1 CKP1 CLK2G CLK2P RSDQ RSDG RS2H RSH MIS/MIW CEP1 CE1 CE2 ML2B CVQ CVQM CDVJ5 CDVJ3 CDVM5 CDVM5K CDVM3 CDVM3K CDV3 CDV3K CDVS1 CDVS1K MVGQ

(6)

2

機能種類オートスイッチリード線取出方法オートスイッチ品番ページ取付方法

一般

︵汎用︶

形オートスイッチ

有接点オートスイッチ

バンドレール直接グロメットコネクタターミナルコンジット DIN端子グロメットグロメット 1653 1654 1655 1656 1657 1656 1657 1658 1659 1652 1663 1664

無接点オートスイッチ

1597 1598 1599 1600 1601 1602 1603 1604 1605 1606 1591 1592 1592-1 1593 1594 1595 1596 バンドレールタイロッド直接グロメットコネクタターミナルコンジットグロメットコネクタグロメットターミナルコンジットグロメット ※※ ※ ※ ※ ※ ※ ※※ ※※ ※ ※ D-H7A1・H7A2・H7B D-G59・G5P・K59 D-H7C D-G39・K39 D-G39A・K39A D-F79・F7P・J79 D-F7NV・F7PV・F7BV D-J79C D-F59・F5P・J59 D-G39C・K39C D-C73・C76・C80 D-B53・B54・B64 D-C73C・C80C D-A33・A34 D-A33A・A34A D-A44 D-A44A D-A72・A73・A80 D-A72H・A73H・A76H・A80H ※※ ※

オートスイッチ体系q

D-M9N・M9P・M9B D-M9NV・M9PV・M9BV D-F8N・F8P・F8B D-M9NE・M9PE・M9BE（ノーマルクローズ） D-M9NEV・M9PEV・M9BEV（ノーマルクローズ） D-F9G・F9H（ノーマルクローズ） D-Y59A・Y59B・Y7P D-Y69A・Y69B・Y7PV D-Y7G・Y7H（ノーマルクローズ） D-M5N・M5P・M5B D-A90・A93・A96 D-A90V・A93V・A96V D-Z73・Z76・Z80 D-E73A・E76A・E80A

(7)

適正動作範囲で

緑

ランプ点灯

動作範囲

OFF

ON

赤色

緑色

赤色

適正動作範囲

緑赤赤

無接点オートスイッチ

バンドレールタイロッド直接グロメットグロメットグロメットグロメット D-H7NW・H7PW・H7BW D-G59W・G5PW・K59W D-F79W・F7PW・J79W D-F7NWV・F7BWV D-F59W・F5PW・J59W ※※ ※※ ※ ※ 1610 1611 1612 1613 1614 1607 1608 1609 有接点オートスイッチ _バンドレールタイロッドグロメットグロメットグロメット D-B59W D-A79W D-A59W 1665 1666 1667 ※印のオートスイッチは、オートスイッチ取付金具をご使用いただくことにより、バンド、レール、タイロッド、角溝にも取付可能です。詳しくは P.1680、1684、1688、1696∼1698をご参照ください。 ※※印のオートスイッチは、オートスイッチ取付金具をご使用いただくことにより、タイロッドにも取付可能です。詳しくはP.1691をご参照ください。機能種類オートスイッチリード線取出方法オートスイッチ品番ページ取付方法

２ 色表示式オートスイッチ

適正動作範囲がひと目でわかる

● 取付位置の設定が容易

ランプを見ながら適正動作範囲に設定できます。

● 検出位置のズレを目視確認可能

検出ミスによるトラブルを未然に防止できます。

オートスイッチ体系w

2色表示式オートスイッチ

2色表示の場合、適正動作範囲（緑表示領域）に固定した場合でも、設置環境・外乱の影響で、不安定な動作をする場合があります。 D-M9NW・M9PW・M9BW D-M9NWV・M9PWV・M9BWV D-Y7NW・Y7PW・Y7BW D-Y7NWV・Y7PWV・Y7BWV D-M5NW・M5PW・M5BW

オートスイッチガイド

オートスイッチ体系

(8)

2

機能種類オートスイッチ_取付方法リード線取出方法オートスイッチ品番ページ診断出力付２色表示式オートスイッチ

不安定領域で診断出力信号を取出せます。

バンドレールタイロッドグロメットグロメットグロメット D-H7NF D-G59F D-F79F D-F59F 1615 1616 1617 1618

耐水性

２ 色表示式

オートスイッチ

耐水（クーラント）性向上タイプ

_{無接点オートスイッチ} バンドレールタイロッド直接グロメットグロメットグロメットグロメット 1621 1622 1623 1624 1619 1620 タイマ付・オートスイッチ

約200msのオフディレイタイマを内蔵

無接点オートスイッチバンドレールタイロッド直接グロメットグロメットグロメットグロメット D-G5NT D-F7NT D-F5NT D-M5NT・M5PT 1626 1627 1628 1629 バンドターミナルコンジットグロメット D-B30・31・35 D-B30J・31J・35J 1671 耐強磁界オートスイッチ

外乱磁界（交流磁界）が発生する環境下で使用可能

無接点オートスイッチレールグロメット D-P3DWASC・P3DWASE D-P3DWA D-P3DWSC・P3DWSE D-P3DW D-P4DWSC・P4DWSE D-P4DW 1630 1631 1632 1633 1634 1635 有接点オートスイッチロッドグロメット D-P79WSE D-P74 1668 1669 D-M9NJ・M9BJ D-F7NJ 1636 1637 グロメットバンドグロメット D-G5NB 1638 D-H7BA D-G5BA D-F7BA D-F7BAV D-F5BA D-M9□A D-M9□AV D-Y7BA

高温環境下（MAX.150℃）で使用可能

広域検出タイプ

耐熱型オートスイッチ広域検出オートスイッチセンサ部：レールアンプ部：DINレール無接点オートスイッチ有接点オートスイッチ無接点オートスイッチ

ワークの簡易判別が可能

直接グロメット D-F6N・F6P・F6B 1625

ハイジェニックタイプ

ニックハイジェスイッチオート無接点無接点オートスイッチ ※※ ※ ※ レール、タイロッド、直接グロメット

(9)

ご使用になる前に

オートスイッチ共通仕様q

オートスイッチ共通仕様

種類漏れ電流動作時間耐衝撃絶縁抵抗耐電圧周囲温度保護構造有接点オートスイッチ無 1.2ms 300m/s2 AC1500V1分間※1）（リード線、ケース間）無接点オートスイッチ 3線式:100μA以下 2線式:0.8mA以下 1ms以下※3） 1000m/s2 ※4） AC1000V1分間（リード線、ケース間） DC500Vメガにて50MΩ以上（リード線、ケース間） −10∼60℃ IEC60529規格IP67※2）

オートスイッチをご使用になる前には、必ず「オートスイッチ共通注意事項」P.8∼12をご確認ください。

※1）リード線取出し方法：コネクタタイプ（A73C型・A80C型・C73C型・C80C型）はAC1000V1分間（リード線、ケース間） ※2）ターミナルコンジット型（D-A3型・A3□A型・A3□C型・G39型・G39A型・G39C型・K39型・ K39A型・K39C型）、DIN端子型（D-A44型・A44A型・A44C型）、耐熱型オートスイッチ（D-F7NJ 型）はIEC60529規格IP63 トリマ型アンプ部（D-R□K）はIP40です。 ※3）タイマ付無接点オートスイッチ（D-M5□T型・G5NT型・F7NT型・F5NT型）、耐強磁界2色表示式無接点オートスイッチ（D-P3DW□・P4DW型）は除く。 D-J51型は2ms以下、D-P3DW□・P4DW型は40ms以下になります。 ※4）トリマ型センサ部は980m/s2_{、アンプ部は98m/s}2_{になります。} リード線長さ指示方法

L

（例）型式 D-LC05 D-LC30 D-LC50 リード線長さ 0.5m 3m 5m

コネクタ付リード線品番

（コネクタタイプのみ適用）

D-M9BW

無記号 M L Z N※1） SAPC MAPC SBPC MBPC SDPC MDPC LDPC 長さ 0.5m 1m 3m 5m 無し 0.5m 1m 0.5m 1m 0.5m 1m 3m 公差 ±15mm ±30mm ±90mm ±150mm ― ±15mm ±30mm ±15mm ±30mm ±15mm ±30mm ±90mm コネクタ仕様 M8-3ピンプラグコネクタ M8-4ピンプラグコネクタ M12-4ピン Aコード（ノーマルキー）プラグコネクタ無接点 ● ●※2） ● ● ● ○ ○ ○ ○ ○ ○ ○ 有接点 ● ●※2） ● ●※3） ● ― ― ― ― ― ― ― 記号

リード線長さ

オートスイッチ

品番

リード線

コネクタ付リード線指示方法

(10)

オートスイッチ共通仕様w

オートスイッチをご使用になる前には、必ず「オートスイッチ共通注意事項」P.8∼12をご確認ください。

オートスイッチの特性（オン・オフ時のそれぞれの感度差）によるオン位置とオフ位置のずれの量です。一度オンした状態で、逆向きにスイッチ（またはピストン）を移動させたときに、オフする位置がオンした位置より、さらに戻した位置にずれる現象が生じます。その「ずれ量」を応差と呼びます。オートスイッチの筐体の検出面において、最も感度の高い場所（センサの配置位置）です。磁石の中心とこの場所を一致させた場合に、ほぼ動作範囲の中心となり安定した動作が得られます。シーケンス制御をするための構成要素のひとつです。 PLCは、オートスイッチ出力などの信号を取り込み、他の機器へ出力するといった制御を、あらかじめ設定されたプログラムに従い電気的に行う装置です。オートスイッチが使用できる温度の範囲です。ただし、この範囲でも極端な温度変化や凍結などが生じた場合は、故障の原因となる場合があります。オートスイッチを使用することができる電圧です。表示は、一般的に使用されている電圧（DC24V、AC100Vなど）で示しています。 2線式の場合は、電源電圧や負荷電圧と同義となります。オートスイッチの出力に流すことができる電流値の範囲です。範囲より低い場合は、正常に動作しない場合があります。また範囲より高い場合はオートスイッチが破損する場合があります。 3線式オートスイッチにおいて、電源線により回路を動作させるために必要な電流値です。 2線式の場合は、負荷電流の一部となるため、定義していません。電気回路と筐体間の抵抗をいいます。オートスイッチでは、特に記述がない場合は、50MΩ（Min）としています。スポット溶接工程などで発生する外部（溶接）磁界からの影響を対策したオートスイッチです。無接点式は、加わる磁界の周波数を検出することで、機能します。外部磁界（交流）が印加された場合は、直前の信号を保持することで影響を受けないようにしています。この方式は、通常の磁力を持つシリンダで使用可能です。有接点式は、磁気シールドを施した感度の低いセンサを内蔵することで、外部磁界（直流・交流磁界）の影響を受けにくくしています。そのため強力磁石を内蔵した専用シリンダを選定する必要があり、あわせて使用可能な範囲（条件）が存在します。基準の衝撃を加えたときに、オートスイッチが誤動作、破壊する可能性がある最小加速度です。一般（汎用）形の製品に対して、構造的な対策を行うことで長期的な耐水性を向上させた機種です。電気回路と筐体間に、電圧を加えたときの耐量をいいます。製品の電圧に対する、強さを示しています。製品にこれ以上の電圧を加えると、破壊する危険があります。（ここでいう電圧とは製品を動作させるための電源電圧と異なります。）シリンダのストロークエンドで位置検出を行う場合の、取付位置を示した寸法です。注）使用環境により変動するものであり、保証するものでは、ありません。応差が問題となるご使用の際は、当社にご確認ください。意味用語応差最高感度位置プログラマブルロジックコントローラ（PLC）使用温度範囲使用電圧使用電流範囲消費電流絶縁抵抗耐強磁界オートスイッチ耐衝撃値耐水性向上型オートスイッチ耐電圧適正取付位置

(11)

ご使用になる前に

オートスイッチ共通仕様e

オートスイッチをご使用になる前には、必ず「オートスイッチ共通注意事項」P.8∼12をご確認ください。

例）IP65と表記されている場合意味用語取付可能最小ストローク内部降下電圧 2色表示負荷負荷電流保護構造

IP

第1特性第2特性無保護鉛直から落ちてくる水滴によって有害な影響のないもの鉛直から15度の範囲で落ちてくる水滴によって有害な影響のないもの鉛直から60度の降雨によって有害な影響のないものいかなる方向からの水の飛まつをうけても有害な影響をうけないものいかなる方向からの水の直接噴流をうけても有害な影響をうけないものいかなる方向からの水の直接噴流をうけても内部に水が入らないもの定められた条件で水中に没しても内部に水が入らないもの指定圧力の水中に常時没して使用できるもの 0 1 2 3 4 5 6 7 8 ●第2特性水の侵入に対する保護等級無保護 50 ［mm］より大きい固形物に対して保護しているもの 12 ［mm］より大きい固形物に対して保護しているもの 2.5 ［mm］より大きい固形物に対して保護しているもの 1.0 ［mm］より大きい固形物に対して保護しているもの防塵耐塵 0 1 2 3 4 5 6 ●第1特性固形異物の侵入に対する保護等級シリンダに装着できるオートスイッチのストロークの最小値です。仕様的制限（オートスイッチの動作、位置設定性など）と物理的制限（オートスイッチ取付に伴う機械的な干渉など）から決定されます。ただし、カタログに表示している値はストロークエンドで位置検出を行った場合の想定であり、調整代は考慮されておりません。ストローク手前での検出などで調整代が必要な場合は、最小ストロークに調整代を加えた値で設定してください。オートスイッチがON状態の時のCOMと信号線間に印加されている電圧のことをいいます。 PLCなどは電源電圧からオートスイッチの内部降下電圧をさし引いた値しか、入力側に加わりませんので、その値が入力側の最低作動電圧を下回る場合、検出不良（入力ミス）の原因となるため、機器選定時には注意が必要です。オートスイッチの動作範囲の端部（オン・オフの境界部）は、外乱やシリンダ動作時のストローク変化の影響を受けやすい領域であるため、オートスイッチの動作表示の色を変化させることで、安定的な動作が得られる動作範囲の中央への設定をすばやく適切に行うための機能です。何か仕事をさせる目的で、オートスイッチの出力に接続するものを負荷といいます。例えば、リレー ,PLC等のことをいいます。オートスイッチの動作確認などを行う場合は、必ず負荷に相当するもの（抵抗など）を接続してください。 ON-OFF出力がONのときに負荷に流れる電流のことです。 IEC60529にて、電気機械器具の固形物、水の浸入に対して、規定されている保護等級

(12)

有接点オートスイッチ

無接点オートスイッチ

オートスイッチ／内部回路図

接点保護ボックス／

CD-P11, CD-P12

接点保護ボックス仕様

品番負荷電圧最大負荷電流 CD-P11 CD-P12 ※リード線長さ−オートスイッチ接続側 0.5m 負荷接続側 0.5m AC100V以下 25mA AC200V 12.5mA DC24V 50mA

接点保護ボックス内部回路

CD-P11

〈適用オートスイッチ型式〉 D-A7・A8型、D-A7H・A80H型、D-A73C、A80C型、D-C7・C8型、D-C73C・ C80C型、D-E7A、E80A型、D-Z7・Z8型、D-9・9A型、D-A9・A9V型、 D-A79W型上記のオートスイッチには、接点保護回路を内蔵しておりません。なお無接点オートスイッチは製品構造上接点保護ボックスは必要ありません。 q使用負荷が誘導負荷。 w負荷までの配線長が5m以上。 e負荷電圧がAC100、200V。以上のいずれかに該当する場合は、接点保護ボックスをご使用ください。接点保護ボックス 2色表示灯回路

2線式（有接点）

負荷青茶接点保護回路

2線式（有接点）

負荷青茶 2色表示灯回路負荷青黒茶接点保護ボックス

2線式（有接点）

負荷青茶接点保護ボックス

2線式（有接点）

負荷青茶表示灯回路

3線式（有接点 NPN相当）

表示灯回路接点保護回路

2線式（有接点）

負荷青茶接点保護回路

2線式（有接点）

負荷青茶表示灯回路（スイッチ電源と負荷電源が別の場合）

2線式（無接点）

無接点 3線式PNP

無接点 3線式NPN

負荷負荷負荷負荷 _負荷青茶青茶青黒茶青黒茶青黒茶スイッチ主回路スイッチ主回路スイッチ主回路スイッチ主回路スイッチ主回路 q t y u w e r No. 回路図 No. 回路図茶茶（∼）負荷側オートスイッチ側チョークコイルサージ

(13)

リレーリレー入力 COM COM 入力 COM 入力 COM 入力

3線式PNP出力のOR接続

（オートスイッチのみで行う場合）（リレーを使用する場合）

3線式PNP出力のAND接続

3線式NPN出力のOR接続

（オートスイッチのみで行う場合）（リレーを使用する場合）

3線式NPN出力のAND接続

（PLC内部回路）（PLC内部回路）（PLC内部回路）（PLC内部回路）

2線式

3線式PNP

2線式

3線式NPN

負荷負荷負荷負荷負荷負荷青黒茶オートスイッチ2 青黒茶オートスイッチ1 青黒茶オートスイッチ2 青黒茶オートスイッチ1 青黒茶オートスイッチ2 青黒茶オートスイッチ1 青黒茶オートスイッチ2 青黒茶オートスイッチ1 青黒茶オートスイッチ2 青黒茶オートスイッチ1 青黒茶オートスイッチ2 青黒茶オートスイッチ1 青茶青茶青黒茶青黒茶オートスイッチオートスイッチオートスイッチオートスイッチ

AND（直列）、OR（並列）接続例

シンク入力仕様の場合

ソース入力仕様の場合

ご使用になる前に

オートスイッチ／結線方法、接続例

PLCの入力仕様により接続方法が異なりますので、PLCの入力仕様に応じて接続してください。 ※無接点オートスイッチを使用時の入力判定は、50ms間の信号は無効となるように、設備上にて設定願います。また使用環境によっては正常に動作しない場合があります。

(14)

(15)

無接点オートスイッチ

一般（汎用）形、2色表示式、診断出力付2色表示式、耐水性2色表示式、

ハイジェニック、タイマ付、耐強磁界、耐熱、広域検出、トリマオートスイッチ

機能種類オートスイッチ_取付方法リード線取出方法オートスイッチ品番ページ

無接点オートスイッチ体系

一般

︵汎用︶

形

バンドレールタイロッドグロメットコネクタターミナルコンジットグロメットコネクタグロメットターミナルコンジット 1597 1598 1599 1600 1601 1602 1603 1604 1605 1606 D-H7A1・H7A2・H7B D-G59・G5P・K59 D-H7C D-G39・K39 D-G39A・K39A D-F79・F7P・J79 D-F7NV・F7PV・F7BV D-J79C D-F59・F5P・J59 D-G39C・K39C 直接グロメット 1592 1592-1 1593 1594 1595 1596 1591 診断出力付２色表示式 D-H7NF D-G59F D-F79F D-F59F グロメットグロメットグロメットバンドレールタイロッド

２ 色表示式

D-M9NW・M9PW・M9BW D-M9NWV・M9PWV・M9BWV D-Y7NW・Y7PW・Y7BW D-Y7NWV・Y7PWV・Y7BWV D-M5NW・M5PW・M5BW D-H7NW・H7PW・H7BW D-G59W・G5PW・K59W D-F79W・F7PW・J79W D-F7NWV・F7BWV D-F59W・F5PW・J59W 1607 1608 1609 1610 1611 1612 1613 1614 グロメット直接グロメットグロメットグロメットバンドレールタイロッド 1615 1616 1617 1618

無接点オートスイッチ

タイマ付

耐水性

２ 色表示式

D-H7BA D-G5BA D-M9PA・M9NA・M9BA D-M9PAV・M9NAV・M9BAV D-Y7BA グロメットグロメットグロメットグロメットバンドレールタイロッド直接 1619 1620 1621 1622 1623 1624 ハイジェニック直接グロメット D-F6N・F6P・F6B 1625 D-F7BA D-F7BAV D-F5BA D-M9N・M9P・M9B D-M9NV・M9PV・M9BV D-F8N・F8P・F8B D-M9NE・M9PE・M9BE（ノーマルクローズ） D-M9NEV・M9PEV・M9BEV（ノーマルクローズ） D-F9G・F9H（ノーマルクローズ） D-Y59A・Y59B・Y7P D-Y69A・Y69B ・Y7PV D-Y7G・Y7H（ノーマルクローズ） D-M5N・M5P・M5B

(16)

D-M9N(V)・D-M9P(V)・D-M9B(V)

オートスイッチ仕様

オートスイッチ質量表

オートスイッチ品番 0.5m（無記号） 1m（M） 3m（L） 5m（Z） 8 14 41 68 D-M9P(V) D-M9B(V) D-M9N(V) 7 13 38 63 単位：g リード線長さ

グロメット

PLC:Programmable Logic Controllerの略オートスイッチ品番リード線取出方向配線方式出力方式適用負荷電源電圧消費電流負荷電圧負荷電流内部降下電圧漏れ電流インジケータランプ規格 D-M9NV D-M9N D-M9B D-M9BV 2線式 − DC24Vリレー、PLC用 − − DC24V（DC10∼28V） 2.5∼40mA 4V以下 0.8mA以下 D-M9PV D-M9P ON時赤色発光ダイオード点灯 CEマーキング、RoHS 3線式 IC回路、リレー、PLC用 DC5･12･24V（4.5∼28V） 10mA以下 40mA以下 10mA時0.8V以下（40mA時2V以下） DC24Vにて100μA以下横方向縦方向横方向縦方向横方向縦方向 NPNタイプ PNPタイプ DC28V以下 −

D-M9□型・D-M9□V型（インジケータランプ付）

注1）無接点オートスイッチ共通仕様につきましてはP.1584をご参照ください。注2）リード線長さにつきましてはP.1584をご参照ください。

オートスイッチ外形寸法図

D-M9



D-M9

V

●2線式の負荷電流を低電流化

（2.5∼40mA）

●標準で耐屈曲コード使用

海外規格適合機種の詳細は、 SMCホームページをご参照ください。

使用上のご注意

注意

単位：mm オートスイッチ本体に取付けてある止めねじ以外のものを使用してオートスイッチを固定しないでください。指定外のねじを使用した場合には、オートスイッチが破損する可能性があります。

耐油耐屈曲キャブタイヤリード線仕様

2芯（茶･青）オートスイッチ型式 D-M9N(V) D-M9P(V) D-M9B(V) 3芯（茶･青･黒）外被絶縁体導体外径［mm］芯数外径［mm］断面積［mm2_］素線径［mm］最小曲げ半径［mm］（参考値） 2.6 0.88 0.15 0.05 17

(17)

D-F8□型（インジケータランプ付）

グロメット

オートスイッチ仕様

オートスイッチ外形寸法図

オートスイッチ品番リード線取出し方向配線方式出力方式適用負荷電源電圧消費電流負荷電圧負荷電流内部降下電圧漏れ電流インジケータランプ規格 D-F8N 縦方向 NPNタイプ DC28V以下 40mA以下 D-F8B 縦方向 2線式 − DC24Vリレー、PLC − − DC24V（DC10∼28V） 2.5∼40mA 4V以下 DC24Vにて0.8mA以下 D-F8P 縦方向 PNPタイプ − 80mA以下 0.8V以下注1）オートスイッチ共通仕様につきましてはP.1584をご参照ください。注2）リード線長さにつきましてはP.1584をご参照ください。

D-F8N・D-F8P・D-F8B

1.5V以下（負荷電流10mAにて0.8V以下） ON時赤色発光ダイオード点灯 CEマーキング、RoHS DC24Vにて100μA以下

PLC:Programmable Logic Controllerの略

無接点オートスイッチ／直接取付タイプ

D-F8N

・

D-F8P

・

D-F8B

3線式 IC回路、DC24Vリレー、PLC DC5・12・24V（DC4.5∼28V） 10mA以下 M2.5×4L

オートスイッチ質量表

オートスイッチ品番 0.5m（無記号） 3m（L） 5m（Z）

D-F8N

D-F8P

D-F8B

7 32 52

使用上のご注意

注意

単位：g 単位：mm リード線長さ海外規格適合機種の詳細は、 SMCホームページをご参照ください。オートスイッチ本体に取付けてある止めねじ以外のものを使用してオートスイッチを固定しないでください。指定外のねじを使用した場合には、オートスイッチが破損する可能性があります。 2芯（茶･青） ø0.96 0.18 オートスイッチ型式 D-F8N D-F8P D-F8B 3芯（茶･青･黒） ø0.91 0.15 外被絶縁体導体外径［mm］芯数外径［mm］断面積［mm2_］素線径［mm］最小曲げ半径［mm］（参考値） ø2.7 ø0.08 17

耐油キャブタイヤリード線仕様

RoHS

(18)

D-M9NE(V)・D-M9PE(V)・D-M9BE(V)

オートスイッチ仕様

オートスイッチ質量表

オートスイッチ品番 0.5m（無記号） 1m（M）※ 3m（L） 5m（Z）※ 8 14 41 68 D-M9PE(V) D-M9BE(V) D-M9NE(V) 7 13 38 63 単位：g リード線長さ

グロメット

PLC:Programmable Logic Controllerの略オートスイッチ品番リード線取出方向配線方式出力方式適用負荷電源電圧消費電流負荷電圧負荷電流内部降下電圧漏れ電流インジケータランプ規格 D-M9NEV

D-M9NE D-M9PE D-M9PEV D-M9BE D-M9BEV

D-M9□E型・D-M9□EV型（インジケータランプ付）

オートスイッチ外形寸法図

D-M9

E

D-M9

EV

●磁力を検出していない時に出力

信号がオンになります。

●無接点オートスイッチ／D-M9

シリーズ（特注品は除く）の適用

アクチュエータに使用可能。

使用上のご注意

注意

単位：mm オートスイッチ本体に取付けてある止めねじ以外のものを使用してオートスイッチを固定しないでください。指定外のねじを使用した場合には、オートスイッチが破損する可能性があります。

耐油耐屈曲キャブタイヤリード線仕様

※1m, 5mは受注生産です。 2芯（茶･青）オートスイッチ型式 D-M9NE(V) D-M9PE(V) D-M9BE(V)

3芯（茶･青･黒）外被絶縁体導体外径［mm］芯数外径［mm］断面積［mm2_］素線径［mm］最小曲げ半径［mm］（参考値） 2.6 0.88 0.15 0.05 17 2線式 ― DC24Vリレー、PLC用 ― ― DC24V（DC10∼28V） 2.5∼40mA 4V以下 0.8mA以下 ON時赤色発光ダイオード点灯 CEマーキング、RoHS 3線式 IC回路、リレー、PLC用 DC5･12･24V（4.5∼28V） 10mA以下 40mA以下 10mA時0.8V以下（40mA時2V以下） DC24Vにて100μA以下横方向縦方向横方向縦方向横方向縦方向 NPNタイプ PNPタイプ DC28V以下 ―

(19)

(20)

オートスイッチ仕様

オートスイッチ質量表

オートスイッチ外形寸法図

単位：g 単位：mm

D-F9G

・

D-F9H

グロメット

D-F9G

型・

D-F9H

型（インジケータランプ付）

オートスイッチ品番配線方式出力方式適用負荷電源電圧消費電流負荷電圧負荷電流内部降下電圧漏れ電流インジケータランプ規格 D-F9G NPNタイプ DC28V以下 40mA以下 1.5V以下（負荷電流10mAにて0.8V以下） D-F9H PNPタイプー 80mA以下 0.8V以下注1）無接点オートスイッチ共通仕様につきましてはP.1584をご参照ください。注2）リード線長さにつきましてはP.1584をご参照ください。 3線式 IC回路、リレー、PLC DC5、12、24V(DC4.5∼28V) 10mA以下 DC24Vにて100μA以下非検出時赤色発光ダイオード点灯 CEマーキング、RoHS オートスイッチ品番 0.5m（無記号） 3m（L） 5m（Z）

D-F9G

D-F9H

7 37 61 リード線長さ

使用上のご注意

注意

磁力を検出していない時に出力信

号がオンになります。

オートスイッチ本体に取付けてある止めねじ以外のものを使用してオートスイッチを固定しないでください。指定外のねじを使用した場合には、オートスイッチが破損する可能性があります。オートスイッチ型式 D-F9G D-F9H 外被絶縁体導体外径［mm］芯数外径［mm］断面積［mm2_］素線径［mm］最小曲げ半径［mm］（参考値） ø2.7 3芯（茶･青･黒） ø0.91 0.15 ø0.08 17

耐油キャブタイヤリード線仕様

(21)

オートスイッチ仕様

オートスイッチ外形寸法図

オートスイッチ質量表

D-Y59B D-Y69B

D-Y69A

D-Y59A

D-Y7P(V)

9 50 83 10 53 87 単位：g リード線長さ

グロメット

D-Y5

□型・

D-Y6

□型・

D-Y7P

型・

D-Y7PV

型（インジケータランプ付）

オートスイッチ品番リード線取出方向配線方式出力方式適用負荷電源電圧消費電流負荷電圧負荷電流内部降下電圧漏れ電流インジケータランプ規格 D-Y59A 横方向 3線式 NPNタイプ IC回路、リレー、PLC DC5・12・24V（DC4.5∼28V） DC28V以下 40mA以下 1.5V以下（負荷電流10mAにて0.8V以下） DC24Vにて100μA以下 ON時赤色発光ダイオード点灯 CEマーキング、RoHS D-Y69A 縦方向 D-Y69B 縦方向 D-Y7PV 縦方向 D-Y59B 横方向 2線式 − DC24Vリレー、PLC − − DC24V（DC10∼28V） 2.5∼40mA 4V以下 DC24にて0.8mA以下 D-Y7P 横方向 PNPタイプ − 80mA以下 0.8V以下注1）無接点オートスイッチ共通仕様につきましてはP.1584をご参照ください。注2）リード線の長さにつきましてはP.1584をご参照ください。 10mA以下海外規格適合機種の詳細は、 SMCホームページをご参照ください。

グロメット

標準で耐屈曲コード使用

2芯（茶･青）オートスイッチ型式 D-Y□9A D-Y7P□ D-Y□9B

3芯（茶･青･黒）外被絶縁体導体外径［mm］芯数外径［mm］断面積［mm2_］素線径［mm］最小曲げ半径［mm］（参考値） ø3.4 ø1.0 0.15 ø0.05 21

耐油耐屈曲キャブタイヤリード線仕様

RoHS

無接点オートスイッチ／直接取付タイプ

D-Y59

A

・

D-Y69

・

D-Y7P(V)

(22)

オートスイッチ仕様

D-Y7G

・

D-Y7H

オートスイッチ質量表

単位：g

グロメット

D-Y7G

型・

D-Y7H

型（インジケータランプ付）

オートスイッチ品番配線方式出力方式適用負荷電源電圧消費電流負荷電圧負荷電流内部降下電圧漏れ電流インジケータランプ規格 D-Y7G NPNタイプ 40mA以下 1.5V以下（負荷電流10mAにて0.8V以下） D-Y7H PNPタイプ 80mA以下 0.8V以下注1）無接点オートスイッチ共通仕様につきましてはP.1584をご参照ください。注2）リード線の長さにつきましてはP.1584をご参照ください。 3線式 IC回路、リレー、PLC DC5、12、24V（DC4.5∼28V） 10mA以下 DC24Vにて100μA以下非検出時赤色発光ダイオード点灯 CEマーキング、RoHS オートスイッチ品番 0.5m（無記号） 3m（L） 5m（Z）

D-Y7G

D-Y7H

10 53 87 リード線長さ DC28V以下ーー海外規格適合機種の詳細は、 SMCホームページをご参照ください。

●磁力を検出していない時に出力

信号がオンになります。

●標準で耐屈曲コード使用

オートスイッチ型式 D-Y7G D-Y7H 外被絶縁体導体外径［mm］芯数外径［mm］断面積［mm2_］素線径［mm］最小曲げ半径［mm］（参考値） ø3.4 3芯（茶･青･黒） ø1.0 0.15 ø0.05 21

耐油耐屈曲キャブタイヤリード線仕様

(23)

オートスイッチ仕様

オートスイッチ質量表

オートスイッチ外形寸法図

無接点オートスイッチ／直接取付タイプ

D-M5N

・

D-M5P

・

D-M5B

オートスイッチ品番 0.5m（無記号） 3m（L） 5m（Z） 16 60 95 14 53 84

D-M5N

D-M5P

D-M5B

リード線長さ

D-M5

□型（インジケータランプ付）

注1）無接点オートスイッチ共通仕様につきましてはP.1584をご参照ください。注2）リード線長さにつきましてはP.1584をご参照ください。配線方式出力方式適用負荷電源電圧消費電流負荷電圧負荷電流内部降下電圧漏れ電流インジケータランプ D-M5N NPNタイプ DC28V以下 40mA以下 1.5V以下（負荷電流10mAにて0.8V以下）オートスイッチ品番 D-M5P PNPタイプ − 80mA以下 0.8V以下 ON時赤色発光ダイオード点灯 D-M5B 2線式 − DC24Vリレー、PLC − − DC24V(DC10∼28V) 5∼40mA 4V以下 DC24Vにて0.8mA以下 3線式 IC回路、リレー、PLC DC5・12・24V(DC4.5∼28V) 10mA以下 DC24Vにて100μA以下

グロメット

海外規格適合機種の詳細は、 SMCホームページをご参照ください。規格 CEマーキング、RoHS 2芯（茶･青）オートスイッチ型式 D-M5N D-M5P D-M5B 3芯（茶･青･黒）外被絶縁体導体外径［mm］芯数外径［mm］断面積［mm2_］素線径［mm］最小曲げ半径［mm］（参考値） ø3.4 ø1.1 0.2 ø0.08 21

耐油キャブタイヤリード線仕様

RoHS

(24)

オートスイッチ仕様

オートスイッチ質量表

オートスイッチ外形寸法図

D-H7A1

D-H7A2

D-H7B

D-H7A1

・

D-H7A2

・

D-H7B

グロメット

リード線長さ

D-H7

□型(インジケータランプ付)

PLC:Programmable Logic Controllerの略オートスイッチ品番配線方式出力方式適用負荷電源電圧消費電流負荷電圧負荷電流内部降下電圧漏れ電流インジケータランプ規格 D-H7A1 NPNタイプ DC28V以下 40mA以下 1.5V以下（負荷電流10mAにて0.8V以下） D-H7A2 PNPタイプ − 80mA以下 0.8V以下 ON時赤色発光ダイオード点灯 CEマーキング、RoHS D-H7B 2線式 − DC24Vリレー、PLC − − DC24V(DC10∼28V) 5∼40mA 4V以下 DC24Vにて0.8mA以下注1）無接点オートスイッチ共通仕様につきましてはP.1584をご参照ください。注2）リード線長さにつきましてはP.1584をご参照ください。 3線式 IC回路、リレー、PLC DC5・12・24V(DC4.5∼28V) 10mA以下 DC24Vにて100μA以下海外規格適合機種の詳細は、 SMCホームページをご参照ください。 2芯（茶･青）オートスイッチ型式 D-H7A1 D-H7A2 D-H7B 3芯（茶･青･黒）外被絶縁体導体外径［mm］芯数外径［mm］断面積［mm2_］素線径［mm］最小曲げ半径［mm］（参考値） ø3.4 ø1.1 0.2 ø0.08 21

耐油キャブタイヤリード線仕様

(25)

オートスイッチ仕様

オートスイッチ質量表

オートスイッチ外形寸法図

D-G59

D-G5P

D-K59

無接点オートスイッチ／バンド取付タイプ

D-G59

・

D-G5P

・

D-K59

グロメット

リード線長さ

D-H7

■

型(インジケータランプ付)

PLC:Programmable Logic Controllerの略オートスイッチ品番配線方式出力方式適用負荷電源電圧消費電流負荷電圧負荷電流内部降下電圧漏れ電流インジケータランプ

D-G5

□型、

D-K59

型(インジケータランプ付)

オートスイッチ品番配線方式出力方式適用負荷電源電圧消費電流負荷電圧負荷電流内部降下電圧漏れ電流インジケータランプ規格 D-G59 NPNタイプ DC28V以下 40mA以下 1.5V以下（負荷電流10mAにて0.8V以下） D-G5P PNPタイプ − 80mA以下 0.8V以下 ON時赤色発光ダイオード点灯 CEマーキング、RoHS D-K59 2線式 − DC24Vリレー、PLC − − DC24V(DC10∼28V) 5∼40mA 4V以下 DC24Vにて0.8mA以下注1）無接点オートスイッチ共通仕様につきましてはP.1584をご参照ください。注2）リード線長さにつきましてはP.1584をご参照ください。 3線式 IC回路、リレー、PLC DC5・12・24V(DC4.5∼28V) 10mA以下 DC24Vにて100μA以下海外規格適合機種の詳細は、 SMCホームページをご参照ください。 2芯（茶･青）オートスイッチ型式 D-G59 D-G5P D-K59 3芯（茶･青･黒）外被絶縁体導体外径［mm］芯数外径［mm］断面積［mm2_］素線径［mm］最小曲げ半径［mm］（参考値） ø4 ø1.22 0.3 ø0.08 24

耐油キャブタイヤリード線仕様

RoHS

(26)

オートスイッチ仕様

オートスイッチ質量表

オートスイッチ外形寸法図

オートスイッチ品番 0.5m（無記号） 3m（L） 5m（Z） 15 54 85

D-H7C

コネクタ

リード線長さ

D-H7C

型(インジケータランプ付)

PLC:Programmable Logic Controllerの略オートスイッチ品番配線方式出力方式適用負荷電源電圧消費電流負荷電圧負荷電流内部降下電圧漏れ電流インジケータランプ規格 D-H7C 2線式 − DC24Vリレー、PLC − − DC24V(DC10∼28V) 5∼40mA 4V以下 DC24Vにて0.8mA以下 ON時赤色発光ダイオード点灯 CEマーキング、RoHS 注1）無接点オートスイッチ共通仕様につきましてはP.1584をご参照ください。注2）リード線長さにつきましてはP.1584をご参照ください。注3）コネクタ付リード線は、スイッチに添付して出荷する場合があります。 q配線後、コネクタ部にゆるみがないことを確認してください。ゆるみがある場合には、防水性能が低下します。 wコネクタの取扱い方法は、P.1679をご参照ください。

使用上のご注意

注意

海外規格適合機種の詳細は、 SMCホームページをご参照ください。コネクタ付リード線指示方法型式 D-LC05 D-LC30 D-LC50 リード線長さ 0.5m 3m 5m

コネクタ付リード線品番

(27)

オートスイッチ仕様

オートスイッチ質量表

オートスイッチ外形寸法図

オートスイッチ品番なし 116

D-G39

D-K39

無接点オートスイッチ／バンド取付タイプ

D-G39

・

D-K39

リード線

ターミナルコンジット

D-G39

型・

D-K39

型(インジケータランプ付)

オートスイッチ品番配線方式出力方式適用負荷電源電圧消費電流負荷電圧負荷電流内部降下電圧漏れ電流インジケータランプ規格 D-G39 3線式 NPNタイプ IC回路、リレー、PLC DC5・12・24V(DC4.5∼28V) 10mA以下 DC28V以下 40mA以下 1.5V以下（負荷電流10mAにて0.8V以下） DC24Vにて100μA以下 D-K39 2線式 − DC24Vリレー、PLC − − DC24V(DC10∼28V) 5∼40mA 4V以下 DC24Vにて0.8mA以下注1）無接点オートスイッチ共通仕様につきましてはP.1584をご参照ください。 ON時赤色発光ダイオード点灯 CEマーキング、RoHS q防水性能を維持するために、ケーブルは、図に表示の適用ケーブル外径に合致したものをご使用ください。 w配線後、締付グランドおよび各ビス部にゆるみがないことを確認してください。

使用上のご注意

注意

RoHS

(28)

オートスイッチ仕様

オートスイッチ質量表

オートスイッチ外形寸法図

オートスイッチ品番なし 110

D-G39A

D-K39A

D-G39A

・

D-K39A

リード線

ターミナルコンジット

q防水性能を維持するために、ケーブルは、図に表示の適用ケーブル外径に合致したものをご使用ください。 w配線後、締付グランドおよび各ビス部にゆるみがないことを確認してください。

使用上のご注意

注意

D-G39A

型、

D-K39A

型（インジケータランプ付）

オートスイッチ品番配線方式出力方式適用負荷電源電圧消費電流負荷電圧負荷電流内部降下電圧漏れ電流インジケータランプ規格 D-G39A 3線式 NPNタイプ IC回路、リレー、PLC DC5・12・24V(DC4.5∼28V) 10mA以下 DC28V以下 40mA以下 1.5V以下（負荷電流10mAにて0.8V以下） DC24Vにて100μA以下 D-K39A 2線式 − DC24Vリレー、PLC − − DC24V(DC10∼28V) 5∼40mA 4V以下 DC24Vにて0.8mA以下注1）無接点オートスイッチ共通仕様につきましてはP.1584をご参照ください。 ON時赤色発光ダイオード点灯 CEマーキング、RoHS 海外規格適合機種の詳細は、 SMCホームページをご参照ください。

(29)

オートスイッチ仕様

オートスイッチ質量表

オートスイッチ外形寸法図

D-F79

D-F7P

D-J79

無接点オートスイッチ／レール取付タイプ

D-F79

・

D-F7P

・

D-J79

グロメット

リード線長さ

D-F7

□型、

D-J79

型(インジケータランプ付)

PLC:Programmable Logic Controllerの略オートスイッチ品番配線方式出力方式適用負荷電源電圧消費電流負荷電圧負荷電流内部降下電圧漏れ電流インジケータランプ規格 D-F79 NPNタイプ DC28V以下 40mA以下 1.5V以下（負荷電流10mAにて0.8V以下） D-F7P PNPタイプ − 80mA以下 0.8V以下 ON時赤色発光ダイオード点灯 CEマーキング、RoHS 注1）無接点オートスイッチ共通仕様につきましてはP.1584をご参照ください。注2）リード線長さにつきましてはP.1584をご参照ください。 3線式 IC回路、リレー、PLC DC5・12・24V(DC4.5∼28V) 10mA以下 DC24Vにて100μA以下 D-J79 2線式 − DC24Vリレー、PLC − − DC24V(DC10∼28V) 5∼40mA 4V以下 DC24Vにて0.8mA以下 11 50 81 13 57 92 海外規格適合機種の詳細は、 SMCホームページをご参照ください。 2芯（茶･青）オートスイッチ型式 D-F79 D-F7P D-J79 3芯（茶･青･黒）外被絶縁体導体外径［mm］芯数外径［mm］断面積［mm2_］素線径［mm］最小曲げ半径［mm］（参考値） ø3.4 ø1.1 0.2 ø0.08 21

耐油キャブタイヤリード線仕様

RoHS

(30)

オートスイッチ仕様

オートスイッチ質量表

D-F7NV

D-F7PV

D-F7BV

単位：g

D-F7NV

・

D-F7PV

・

D-F7BV

グロメット

リード線取出方向：縦

リード線長さ

D-F7

□

V

型(インジケータランプ付)

PLC:Programmable Logic Controllerの略オートスイッチ品番配線方式出力方式適用負荷電源電圧消費電流負荷電圧負荷電流内部降下電圧漏れ電流インジケータランプ規格 D-F7NV NPNタイプ DC28V以下 40mA以下 1.5V以下（負荷電流10mAにて0.8V以下） D-F7PV PNPタイプ − 80mA以下 0.8V以下 ON時赤色発光ダイオード点灯 CEマーキング、RoHS D-F7BV 2線式 − DC24Vリレー、PLC − − DC24V(DC10∼28V) 5∼40mA 4V以下 DC24Vにて0.8mA以下注1）無接点オートスイッチ共通仕様につきましてはP.1584をご参照ください。注2）リード線長さにつきましてはP.1584をご参照ください。 3線式 IC回路、リレー、PLC DC5・12・24V(DC4.5∼28V) 10mA以下 DC24Vにて100μA以下海外規格適合機種の詳細は、 SMCホームページをご参照ください。 2芯（茶･青）オートスイッチ型式 D-F7NV D-F7PV D-F7BV 3芯（茶･青･黒）外被絶縁体導体外径［mm］芯数外径［mm］断面積［mm2_］素線径［mm］最小曲げ半径［mm］（参考値） ø3.4 ø1.1 0.2 ø0.08 21

耐油キャブタイヤリード線仕様

(31)

オートスイッチ仕様

オートスイッチ質量表

オートスイッチ外形寸法図

オートスイッチ品番 0.5m（無記号） 3m（L） 5m（Z） 13 52 83

D-J79C

無接点オートスイッチ／レール取付タイプ

D-J79C

コネクタ

リード線長さ

D-J79C型（インジケータランプ付）

PLC:Programmable Logic Controllerの略オートスイッチ品番配線方式出力方式適用負荷電源電圧消費電流負荷電圧負荷電流内部降下電圧漏れ電流インジケータランプ規格 D-J79C 2線式 − DC24Vリレー、PLC − − DC24V(DC10∼28V) 5∼40mA 4V以下 DC24Vにて0.8mA以下 ON時赤色発光ダイオード点灯 CEマーキング、RoHS 注1）無接点オートスイッチ共通仕様につきましてはP.1584をご参照ください。注2）リード線長さにつきましてはP.1584をご参照ください。注3）コネクタ付リード線は、オートスイッチに添付して出荷する場合があります。 q配線後、コネクタ部にゆるみがないことを確認してください。ゆるみがある場合には、防水性能が低下します。 wコネクタの取り扱い方法は、P.1679をご参照ください。

使用上のご注意

注意

海外規格適合機種の詳細は、 SMCホームページをご参照ください。コネクタ付リード線指示方法型式 D-LC05 D-LC30 D-LC50 リード線長さ 0.5m 3m 5m

コネクタ付リード線品番

RoHS

(32)

オートスイッチ仕様

オートスイッチ質量表

オートスイッチ品番 0.5m（無記号） 3m（L） 5m（Z） 23 81 127 D-F59 D-F5P D-J59 21 71 111 単位：g リード線長さ

グロメット

D-F5

□型、

D-J59

型（インジケータランプ付）

オートスイッチ品番配線方式出力方式適用負荷電源電圧消費電流負荷電圧負荷電流内部降下電圧漏れ電流インジケータランプ規格 D-F59 NPNタイプ DC28V以下 40mA以下 1.5V以下（負荷電流10mAにて0.8V以下） D-F5P PNPタイプ − 80mA以下 0.8V以下 D-J59 2線式 − DC24Vリレー、PLC − − DC24V(DC10∼28V) 5∼40mA 4V以下 DC24Vにて0.8mA以下 3線式 IC回路、リレー、PLC DC5・12・24V(DC4.5∼28V) 10mA以下 DC24Vにて100μA以下 ON時赤色発光ダイオード点灯 CEマーキング、RoHS 海外規格適合機種の詳細は、 SMCホームページをご参照ください。 2芯（茶･青）オートスイッチ型式 D-F59 D-F5P D-J59 3芯（茶･青･黒）外被絶縁体導体外径［mm］芯数外径［mm］断面積［mm2_］素線径［mm］最小曲げ半径［mm］（参考値） ø4 ø1.22 0.3 ø0.08 24

耐油キャブタイヤリード線仕様

D-F59

・

D-F5P

・

D-J59

(33)

オートスイッチ仕様

オートスイッチ質量表

オートスイッチ品番適用チューブ内径（mm）オートスイッチ質量 40 50 63 80 100 162 166 184 210 232 単位：g

無接点オートスイッチ／タイロッド取付タイプ

D-G39C

・

D-K39C

ターミナルコンジット

D-G39C-4、K39C-4 D-G39C-5、K39C-5 D-G39C-6、K39C-6 D-G39C-8、K39C-8 D-G39C-10、K39C-10 q防水性能を維持するために、ケーブルは、図に表示の適用ケーブル外径に合致したものをご使用ください。 w配線後、締付グランドおよび各ビス部にゆるみがないことを確認してください。

使用上のご注意

注意

D-G39C

型・

D-K39C

型（インジケータランプ付）

配線方式出力方式適用負荷電源電圧消費電流負荷電圧負荷電流内部降下電圧漏れ電流インジケータランプ規格

D-G39C

3線式 NPNタイプ IC回路、リレー、PLC DC5・12・24V（DC4.5∼28V） 10mA以下 DC28V以下 40mA以下 1.5V以下（負荷電流10mAにて0.8V以下） DC24Vにて100μA以下

D-K39C

2線式 − DC24Vリレー、PLC − − DC24V（DC10∼28V） 5∼40mA 4V以下 DC24Vにて0.8mA以下注1）無接点オートスイッチ共通仕様につきましてはP.1584をご参照ください。海外規格適合機種の詳細は、 SMCホームページをご参照ください。オートスイッチ品番 ON時赤色発光ダイオード点灯 CEマーキング、RoHS

オートスイッチ外形寸法図

単位：mm

RoHS

(34)

オートスイッチ仕様

オートスイッチ質量表

単位：g

オートスイッチ外形寸法図

オートスイッチ品番 0.5m（無記号） 1m（M） 3m（L） 5m（Z） D-M9NW(V) 8 14 41 68 D-M9PW(V) D-M9BW(V) 7 13 38 63 リード線長さ

グロメット

PLC:Programmable Logic Controllerの略オートスイッチ品番リード線取出方向配線方式出力方式適用負荷電源電圧消費電流負荷電圧負荷電流内部降下電圧漏れ電流インジケータランプ規格 D-M9NWV D-M9NW D-M9BW D-M9BWV 2線式 − DC24Vリレー、PLC用 − − DC24V（DC10∼28V） 2.5∼40mA 4V以下 0.8mA以下 D-M9PWV D-M9PW 動作範囲…………赤色発光ダイオード点灯適正動作範囲……緑色発光ダイオード点灯 3線式 IC回路、リレー、PLC用 DC5･12･24V（4.5∼28V） 10mA以下 40mA以下 10mA時0.8V以下（40mA時2V以下） DC24Vにて100μA以下 CEマーキング、RoHS 横方向縦方向横方向縦方向横方向縦方向 NPNタイプ PNPタイプ DC28V以下 −

D-M9□W型・D-M9□WV型（インジケータランプ付）

●2線式の負荷電流を低電流化

（2.5∼40mA）

●標準で耐屈曲コード使用

●適正動作範囲がランプの色によっ

て判断可能（赤→緑←赤）

D-M9NW(V)・D-M9PW(V)・D-M9BW(V)

使用上のご注意

注意

オートスイッチ本体に取付けてある止めねじ以外のものを使用してオートスイッチを固定しないでください。指定外のねじを使用した場合には、オートスイッチが破損する可能性があります。

耐油耐屈曲キャブタイヤリード線仕様

2芯（茶･青）オートスイッチ型式 D-M9NW(V) D-M9PW(V) D-M9BW(V) 3芯（茶･青･黒）外被絶縁体導体外径［mm］芯数外径［mm］断面積［mm2_］素線径［mm］最小曲げ半径［mm］（参考値） 2.6 0.88 0.15 0.05 17

(35)

オートスイッチ仕様

2色表示式無接点オートスイッチ／直接取付タイプ

D-Y7NW(V)

・

D-Y7PW(V)

・

D-Y7BW(V)

グロメット

D-Y7

□

W

型、

D-Y7

□

WV

型（インジケータランプ付）

オートスイッチ品番リード線取出方向配線方式出力方式適用負荷電源電圧消費電流負荷電圧負荷電流内部降下電圧漏れ電流インジケータランプ規格 D-Y7NW 横方向 3線式 NPNタイプ IC回路、リレー、PLC DC5・12・24V（DC4.5∼28V） 10mA以下 DC28V以下 40mA以下 DC24Vにて100μA以下動作範囲…………赤色発光ダイオード点灯適正動作範囲……緑色発光ダイオード点灯 D-Y7NWV 縦方向 D-Y7BWV 縦方向 D-Y7PWV 縦方向 D-Y7BW 横方向 2線式 − DC24Vリレー、PLC − − DC24V（DC10∼28V） 2.5∼40mA 4V以下 DC24Vにて0.8mA以下 D-Y7PW 横方向 PNPタイプ − 80mA以下 0.8V以下 1.5V以下（負荷電流10mAにて0.8V以下）

オートスイッチ質量表

D-Y7NW(V)

D-Y7PW(V)

D-Y7BW(V)

11 54 88 単位：g リード線長さ海外規格適合機種の詳細は、 SMCホームページをご参照ください。 CEマーキング、RoHS

●適正動作範囲がランプの色によっ

て判断可能

(赤→緑←赤)

●標準で耐屈曲コード使用

2芯（茶･青）オートスイッチ型式 D-Y7NW□ D-Y7PW□ D-Y7BW□

3芯（茶･青･黒）外被絶縁体導体外径［mm］芯数外径［mm］断面積［mm2_］素線径［mm］最小曲げ半径［mm］（参考値） ø3.4 ø1.0 0.15 ø0.05 21
