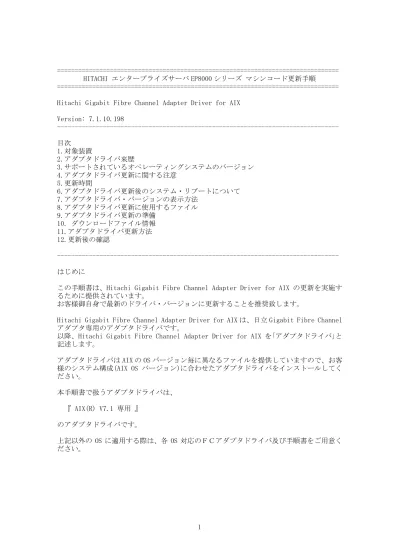

================================================================================ HITACHI エンタープライズサーバ EP8000 シリーズマシンコード更新手順

================================================================================

Hitachi Gigabit Fibre Channel Adapter Driver for AIX

Version: 7.1.10.198 --- 目次 1.対象装置 2.アダプタドライバ来歴 3.サポートされているオペレーティングシステムのバージョン 4.アダプタドライバ更新に関する注意 5.更新時間 6.アダプタドライバ更新後のシステム・リブートについて 7.アダプタドライバ・バージョンの表示方法 8.アダプタドライバ更新に使用するファイル 9.アダプタドライバ更新の準備 10. ダウンロードファイル情報 11.アダプタドライバ更新方法 12.更新後の確認 --- はじめに

この手順書は、Hitachi Gigabit Fibre Channel Adapter Driver for AIX の更新を実施するために提供されています。

お客様御自身で最新のドライバ・バージョンに更新することを推奨致します。

Hitachi Gigabit Fibre Channel Adapter Driver for AIX は、日立 Gigabit Fibre Channel アダプタ専用のアダプタドライバです。

以降、Hitachi Gigabit Fibre Channel Adapter Driver for AIX を｢アダプタドライバ｣と記述します。アダプタドライバは AIX の OS バージョン毎に異なるファイルを提供していますので、お客様のシステム構成(AIX OS バージョン)に合わせたアダプタドライバをインストールしてください。本手順書で扱うアダプタドライバは、『 AIX(R) V7.1 専用』のアダプタドライバです。上記以外の OS に適用する際は、各 OS 対応のＦＣアダプタドライバ及び手順書をご用意ください。

(2)

---

1.対象装置

形名品名適用装置

THE-FCA-0401 THE-FCA-0402

4 Gbit FC アダプタ (1Port PCI-X) 4 Gbit FC アダプタ (2Port PCI-X)

EP8000 5xx, 615, 630, 650, 670, 690, 750 D10, D11, D20, D20A, G30 IO ドロワ(FC5796) THE-FCA-0401V (*1) THE-FCA-0402V (*1)

4 Gbit FC アダプタ (1Port PCI-X) 4 Gbit FC アダプタ (2Port PCI-X)

EP8000 5xx, 750 D11, D20A, G30 IO ドロワ(FC5796) THE-FCA-0801

THE-FCA-0802

8 Gbit FC アダプタ (1Port PCIe) 8 Gbit FC アダプタ (2Port PCIe)

EP8000 シリーズ 520, 550, 570, 595

720, 740, 750, 770, 780, 795, S814, S824, E850, E870, E880 IO ドロワ(FC5802)

THE-FCA-0801V (*2) THE-FCA-0802V (*2)

EP8000 シリーズ 520, 550, 570, 595 720, 740, 750, 770, 780, 795, S814, S824, E850, E880 IO ドロワ(FC5802) THE-FCA-0801L THE-FCA-0802L 8 Gbit FC アダプタ (PCIe LP) 8 Gbit FC アダプタ (2Port PCIe LP)

EP8000 シリーズ 710, 720, 730, 740, E870(MME), E880(MHE) THE-FCA-0801LV(*2) THE-FCA-0802LV(*2) 8 Gbit FC アダプタ (PCIe LP)

8 Gbit FC アダプタ (2 Port PCIe LP)

EP8000 シリーズ 710, 720, 730, 740, E870, E880

THE-FCA-1601 THE-FCA-1602

EP8000 シリーズ

720, 740, 750, 770, 780, 795 S814, S824, E850,E870, E880 IO ドロワ(FC5802,EMX0) THE-FCA-1601V(*3)

THE-FCA-1602V(*3)

EP8000 シリーズ

720, 740, 750, 770, 780, 795 S814, S824, E850,E870, E880 IO ドロワ(FC5802,EMX0) THE-FCA-1601L

THE-FCA-1602L

EP8000 シリーズ

710, 720, 740, E870(MME), E880(MHE)

THE-FCA-1601LV(*3) THE-FCA-1602LV(*3)

EP8000 シリーズ

710, 720, 740, E870, E880 (*1)THE-FCA-0401V 及び THE-FCA-0402V は、Virtual I/O Server への搭載を可能とし

た 4 Gbit FC アダプタである。

(*2)THE-FCA-0801(V/LV)及び THE-FCA-0802(V/LV)は、Virtual I/O Server への搭載を可能とした 8 Gbit FC アダプタである。

(*3) THE-FCA-1601(V/LV)及び THE-FCA-1602(V/LV)は、Virtual I/O Server への搭載を可能とした 16 Gbit FC アダプタである。

(3)

---

2.アダプタドライバ来歴

このアダプタドライバは、次の機能拡張とバグ修正を含みます。

バージョン内容

7.1.3.80 １．新規追加 (AIX(R) V6.1 用 Ver6.1.3.62 と機能同レベル)

7.1.3.82 １．日立 Gigabit Fibre Channel アダプタ（ THE-FCA-0801(V), THE-FCA-0802(V)）にて IO ドロワ FC5803 を新規サポートしました。２．日立 Gigabit Fibre Channel アダプタ（ THE-FCA-0801L(V),

THE-FCA-0802L(V)）にて IO ライザー FC5610/FC5685 を新規サポートしました。 7.1.3.84 １．DMA リソースの解放漏れが発生することがある問題を修正しました。２．メモリロック失敗でカーネルクラッシュの可能性がある問題を修正しました。 7.1.10.150 １．以下形名の Fibre Channel アダプタを新規サポートしました。 THE-FCA-1601 , THE-FCA-1601L THE-FCA-1602 , THE-FCA-1602L ２．I/O ドロアの電源ダウンによって、同一サーバ内の他 LPAR がスローダウンする可能性がある問題を修正しました。 ■発生条件 I/O ドロアを接続、かつ PCI 障害を検出。 ■影響 PCI 障害検出時のログ採取(数秒)の間、同一サーバ内の他 LPAR が一時的にスローダウンする可能性があります。業務停止等は発生しません。３．リセット(EEH_DD_PLATFORM_RESET)が実行されている状態で、ログアウト処理の MMIO アクセスを実行すると EEH(Enhanced I/O Error Handling)リカバリ処理が失敗する問題を修正しました。 ■発生条件下記①～③の条件を全て満たした場合に発生。 ①AIX6.1 の TL7 SP6(OS レベル：6100-07-06-1241)以降。 ②POWER7 710-E2B/720-E4B/740-E6B/750-E8B/770-MMB/780-MHB。 ③PCI 障害が発生。 ■影響 PCI 障害により当該パスが閉塞します。 HDLM 等のパス冗長化ソフトや LVM ミラーをご利用時は、他方のパスで業務継続が可能です。４．アダプタドライバのアンインストール実行により、サーバの /dev 以下のファイルが消滅する可能性がある問題を修正しました。 ■発生条件 SR16000 の一部の顧客に提供されている OS パッチを利用した状態で、アダプタドライバのアンインストールを実行する。 ■影響 OS パッチは SR16000 システムの一部顧客限定で出されたものであり、一般のお客様環境では当該事象は発生しません。また、OS パッチをご提供したお客様への対策も完了しています。５．システム時刻変更時に、タイムアウトを誤検出してしまう可能性がある問題を修正しました。 ■発生条件システム時刻を変更（ntp 等を含む）システム時刻を戻した場合が対象となります。

(4)

■影響 FC アダプタと I/O 装置間で無応答障害が発生していないにもかかわらず、タイムアウトを誤検出してしまう事があります。６．システム時刻変更時に、時刻比較処理にてカーネルクラッシュの可能性がある問題を修正しました。 ■発生条件下記①～③の条件を全て満たした場合に発生します。 ① 障害閾値管理機能」オプションを使用。 ② 障害閾値管理対象の障害が複数回発生。 ③ ②の障害発生の間にシステム時刻を変更（ntp 等を含む）システム時刻を監視時間(1～60(分))以上、時刻を戻した場合が対象となります。 ■影響システム停止(カーネルパニック)する可能性があります。システムをリブートすることによって回復可能です。７．一部の Extender 使用時の接続性を改善しました。

7.1.10.195 １．Gigabit Fibre Channel アダプタのマイクロコード更新(FLASH アップデート)後の、オンラインアップデートに失敗する場合がある問題を修正しました。 ■発生条件オンラインアップデートツール(hfcmcref)を使用。 ■影響オンラインアップデート機能が使用できない為、オフラインアップデート(システムのパワーオフ、オン)が必要になります。２．障害発生時に採取するハードウェアログの採取方法を改善しました。 7.1.10.198 １．FC アダプタと I/O 装置間で無応答障害が発生したとき、規定されたタイムアウト監視時間で、タイムアウトを検出しないことがある問題を修正しました。 ■発生条件下記①～④の条件を全て満たした場合に発生します。 ① バージョン「7.1.10.150」または「7.1.10.195」を使用している。 ② 4 Gbit FC アダプタ、または 8 Gbit FC アダプタを使用している。 ③ 同一 LU に複数のコマンドが同時に実行される環境(Queue Depth 設定を 2 以上に設定している)。 ④ FC アダプタと I/O 装置間で無応答障害が発生。 ■影響 FC アダプタと I/O 装置間で無応答障害が発生した場合に、タイムアウト検出に時間がかかる事があります。その結果、HDLM 等のパス冗長化ソフトをご利用時に、現象が発生した側のパスが閉塞する場合があります。現象が発生したのが片パスのみの場合は、他方のパスで業務継続が可能です。

(5)

--- 3.サポートされているオペレーティングシステムのバージョン AIX(R) V7.1 での動作をサポートします。上記以外の OS には適用できません。各 OS 対応のアダプタドライバをご用意下さい。 --- 4.アダプタドライバ更新に関する注意

「Gigabit Fibre Channel アダプタインストールガイド」の「4.1 ドライバインストールに

当たっての注意事項」を確認してください。また、 (1) アダプタドライバを更新するには、root ユーザ権限でのログインが必要です。 (2) アダプタドライバを更新中に電源を off しないで下さい。 (3) 本アダプタドライバを更新後、ドライバを有効とするためにシステムをリブートする必要があります。 (4) 本手順書にかかれている手順は、更新を前提としています。新規にアダプタドライバをインストールされる場合には、機器添付の「Gigabit Fibre Channel アダプタインストールガイド」を参照して下さい。 --- 5.更新時間一般的なアダプタドライバ更新時間は 5 分です。但し、更新終了後にアダプタドライバを有効にするためには、システムのリブートを実行する必要があります。よって作業時間は、上記アダプタドライバ更新時間に各システムのリブート時間を加えた時間となります。 --- 6.アダプタドライバ更新後のシステム・リブートについてシステムのリブートが必要です。リブート後にアダプタドライバの更新が有効となります。

(6)

--- 7.アダプタドライバ・バージョンの表示方法既にアダプタドライバのバージョンが最新である場合があります。以下にアダプタドライバ・バージョンのチェック方法を示します。コマンドラインにて ” lscfg -vpl fscsi? | grep Z0 ” と入力し、アダプタドライバのバージョンの確認を行ってください。

（fscsi?は日立 Gigabit Fibre Channel アダプタのリソース名(fscsi0 等)を表します。）

アダプタドライバのバージョン確認(実行例) 例では、旧バージョンが ”7.1.3.80” であることを示しています。 --- 8.アダプタドライバ更新に使用するファイルアダプタドライバの更新に使用するファイル、及び更新されるファイルセットを示します。ファイル名更新されるファイルセット devices.pci.54100930 devices.pci.54100930.rte devices.pci.54100930.diag devices.pci.54100a30 devices.pci.54100a30.rte devices.pci.54100a30.diag devices.pci.54100b30 devices.pci.54100b30.rte devices.pci.54100b30.diag devices.pciex.54102030 devices.pciex.54102030.rte devices.pciex.54102030.diag devices.pciex.54107030 devices.pciex.54107030.rte devices.pciex.54107030.diag なお、対象装置形名によって、必須となるファイルセットが異なりますが、アダプタドライバを更新する場合は、対象装置形名に関わらず、全てのファイルを使用して更新作業を行ってください。（全てのファイルセットを更新してください。）対象装置形名必須となるファイル THE-FCA-0401(V) devices.pci.54100930 devices.pci.54100a30 THE-FCA-0402(V) devices.pci.54100930 devices.pci.54100b30 THE-FCA-0801(V/L/LV) THE-FCA-0802(V/L/LV) devices.pci.54100930 devices.pciex.54102030 THE-FCA-1601(V/L/LV) THE-FCA-1602(V/L/LV) devices.pci.54100930 devices.pciex.54107030 # lscfg -vpl fscsi0 | grep Z0 Device Specific.(Z0)...7.1.3.80

(7)

---

9.アダプタドライバ更新の準備

アダプタドライバの更新を実施する際には、下記のいずれかを準備して下さい。

(1) CD-ROM（Hitachi Gigabit Fibre Channel Adapter Driver for AIX Version 7.1.10.198)

(2) ダウンロード Web サイト提供のアダプタドライバ

(a) Web サイト掲載の「hitachi Gigabit Fibre Channel Adapter Driver for AIX」の「AIX(R) V7.1 用」よりダウンロードファイルを入手してください。・ダウンロードファイル名： FCA_aix71driver_7110198.tar (b) 入手したダウンロードファイルを、システム装置の任意のディレクトリにファイル名を変更せずに格納してください。ダウンロードファイルを格納するディレクトリ内に下記ファイルが存在しないことを確認して下さい。下記ファイルが格納ディレクトリに存在すると、更新を行うことができません。 .toc 本説明では、例として、/etc/temp にアダプタドライバを格納します。 (c) 以下のコマンドを実行し、/etc/temp に移動してください。 cd /etc/temp (d) 以下のコマンドを実行し、/etc/temp に格納したダウンロードファイルのファイル容量及びチェックサムが、「第 10 章ダウンロードファイル情報」に記述している情報と等しいことを確認してください。等しくない場合にはダウンロードファイルの入手から再度実行願います。 [ファイル容量確認] ls -l FCA_aix71driver_7110198.tar 出力表示例：

-rw-r--r-- 1 root system 4771840 Dec 22 14:52 FCA_aix71driver_7110198.tar --- ファイル容量 [チェックサム確認] sum FCA_aix71driver_7110198.tar 出力表示例： 48409 4660 FCA_aix71driver_7110198.tar --- チェックサム

(8)

(e) ダウンロードファイルを展開し、アダプタドライバ更新用ファイルを入手してください。ファイル展開は AIX マシンで実行願います。 tar -xvf FCA_aix71driver_7110198.tar ダウンロードファイルを展開すると、以下の５つのアダプタドライバ更新用ファイルが作成されます。・devices.pci.54100930 ・devices.pci.54100a30 ・devices.pci.54100b30 ・devices.pciex.54102030 ・devices.pciex.54107030 (f) 以下のコマンドを実行し、展開して作成されたアダプタドライバ更新用ファイルのファイル容量及びチェックサムが、「第 10 章ダウンロードファイル情報」に記述している情報と等しいことを確認してください。等しくない場合にはダウンロードファイルの入手から再度実行願います。 [ファイル容量確認] ls -l devices.pci.54100930 ls -l devices.pci.54100a30 ls -l devices.pci.54100b30 ls -l devices.pciex.54102030 ls -l devices.pciex.54107030 出力表示例：

-rw-r--r-- 1 root system 3737600 Dec 15 19:41 devices.pci.54100930 --- ファイル容量 [チェックサム確認] sum devices.pci.54100930 sum devices.pci.54100a30 sum devices.pci.54100b30 sum devices.pciex.54102030 sum devices.pciex.54107030 出力表示例： 21531 3650 devices.pci.54100930 --- チェックサム (g) 以下のコマンドを実行し、/etc/temp に格納したダウンロードファイルを削除してください。 rm FCA_aix71driver_7110198.tar

(9)

--- 10. ダウンロードファイル情報ダウンロード Web サイトにて提供されるダウンロードファイルの情報は以下のとおりです。・ダウンロードファイル名： FCA_aix71driver_7110198.tar ファイル名ファイルの容量(バイト) チェックサム FCA_aix71driver_7110198.tar 4771840 48409 4660 上記ダウンロードファイルを展開後に作成されるアダプタドライバ更新用ファイルのファイル情報は以下のとおりです。ファイル名ファイルの容量(バイト) チェックサム devices.pci.54100930 3737600 21531 3650 devices.pci.54100a30 51200 38453 50 devices.pci.54100b30 51200 24299 50 devices.pciex.54102030 51200 07921 50 devices.pciex.54107030 870400 60808 850 (*)チェックサムは、「 # sum ファイル名」で確認することができます。

(10)

---

11.アダプタドライバ更新方法

「Gigabit Fibre Channelアダプタインストールガイド」の

「4.2 AIX パーティションに搭載されたアダプタ(H/W)へのドライバインストール」を参照して、アダプタドライバを更新してください。

---

12.更新後の確認

(1)コマンドラインにて ” lscfg -vpl fscsi? | grep Z0 ” と入力し、Gigabit Fibre Channel アダプタドライバのバージョンが”7.1.10.198” であること確認してください。

---株式会社日立製作所 IT プロダクツ統括本部 2017 年 3 月

# lscfg -vpl fscsi0 | grep Z0
