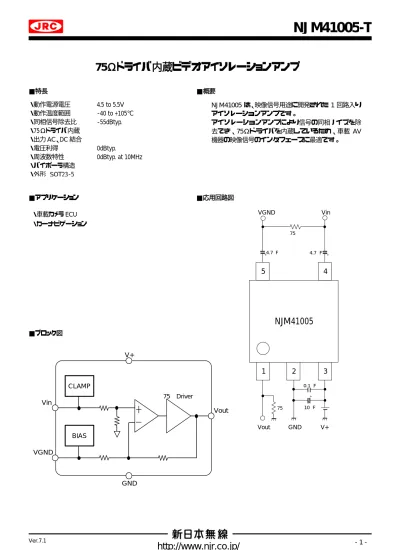

NJM41005-T 75Ω ドライバ内蔵ビデオアイソレーションアンプ 特長 動作電源電圧 動作温度範囲 同相信号除去比 75Ω ドライバ内蔵 出力 AC DC 結合 電圧利得 周波数特性 バイポーラ構造 外形 SOT to5.5V -40to dBtyp. 0dBtyp.

- 1 - Ver.7.1

http://www.njr.co.jp/

75Ωドライバ内蔵ビデオアイソレーションアンプ

■特長 ■概要 ■アプリケーション ■応用回路図 ■ブロック図 ・動作電源電圧 4.5 to 5.5V ・動作温度範囲 -40 to +105℃ ・同相信号除去比 -55dBtyp. ・75Ωドライバ内蔵 ・出力 AC、DC 結合 ・電圧利得 0dBtyp. ・周波数特性 0dBtyp. at 10MHz ・バイポーラ構造 ・外形 SOT23-5 NJM41005 は、映像信号用途に開発された 1 回路入り アイソレーションアンプです。 アイソレーションアンプにより信号の同相ノイズを除 去でき、75Ωドライバを内蔵しているため、車載 AV 機器の映像信号のインタフェースに最適です。 ・車載カメラ ECU ・カーナビゲーション Vin VGND Vout CLAMP BIAS V+ GND 75Ω Driver

NJM41005

5 Vout GND V+ Vin VGND + + + 4.7F 4.7F 0.1F 10F 75Ω 75Ω 4 1 2 3

- 2 - Ver.7.1

http://www.njr.co.jp/

■アイソレーションアンプ シリーズ 回路数 品名 1ch NJM2505A 3ch NJM41033 ■端子配置図 端子番号 端子名 機能 1 Vout ビデオ信号出力端子 2 GND GND 端子 3 V+ 電源端子 4 Vin ビデオ信号入力端子 5 VGND コモン入力端子 ■品名の付け方 ■オーダーインフォメーション 製品名 パッケージ RoHS Halogen- Free めっき組成 マーキング 製品重量 (mg) 最低発注数量 (pcs) NJM41005F-T SOT23-5 ○ ○ Sn-Bi AK2 15.0 3,000

- 3 - Ver.7.1

http://www.njr.co.jp/

■絶対最大定格 項目 記号 定格 単位 電源電圧 V+ 7 V 消費電力(Ta=25℃) PD 480 *1 mW 動作温度 Topr -40 to 105 °C 保存温度 Tstg -40 to 150 °C *1) EIA/JEDEC 仕様基板 ( 114.3×76.2×1.6mm,2 層,FR-4)実装時 ■推奨動作条件 項目 記号 値 単位 電源電圧 V+ 4.5 to 5.5 V ■消費電力−周囲温度特性例

0

200

400

600

800

0

50

100

P

o

w

e

r

D

is

s

ip

a

ti

o

n

P

d

[

m

W

]

Ambient Temperature Ta [˚C]

- 4 - Ver.7.1

http://www.njr.co.jp/

■電気的特性(Ta=25℃, V+=5.0V, 75Ω 終端 特に指定無き場合左記条件とする) 項目 記号 条件 最小 標準 最大 単位 消費電流 Icc 無信号時, RL=OPEN - 10.0 14.0 mA 無信号時, RL=OPEN Ta=-40℃ to 105℃ - - 14.0 最大出力レベル Vom Vin=100kHz,正弦波信号入力,THD=1% 2.2 2.4 - Vp-p Vin=100kHz, 正弦波信号入力,THD=1%, Ta=-40℃ to 105℃ 2.2 - - 電圧利得 Gv Vin=100kHz, 1.0Vp-p 正弦波信号入力 -0.5 0 0.5 dB Vin=100kHz, 1.0Vp-p 正弦波信号入力 Ta=-40℃ to 105℃ -0.5 - 0.5 周波数特性 Gf10M Vin=10MHz/1MHz, 1.0Vp-p, 正弦波信号入力 - 0 - dB 同相信号除去比 CMRR Vin=20kHz, 1Vp-p - -55 - dB 微分利得 DG Vin=1.0Vp-p, 10step ビデオ信号入力 - 0.1 - % 微分位相 DP Vin=1.0Vp-p, 10step ビデオ信号入力 - 0.1 - deg

- 5 - Ver.7.1

http://www.njr.co.jp/

■測定回路図 （CMR 測定時は VGND の SW2 は②に接続。他電気特性測定時には SW2 は①に接続。 Icc 測定時は Vout の SW1 を②に接続して 75Ω を切り離しオープン。他電特では SW1 は①に接続。）

NJM41005

1

2

3

5

4

Vout

GND

V+

Vin

VGND

+ + + 50Ω 75Ω 4.7



F 4.7



F 0.1



F 10



F 75Ω ① ② SW1 SW2 ① ② SW3

- 6 - Ver.7.1

http://www.njr.co.jp/

■応用回路図 1（出力 DC 結合） ■応用回路図 2（出力 AC 結合）

■使用上の注意：

ビデオ入力端子に、外付けで静電対策抵抗を使用する場合は、VIN 端子(pin4)、VGND 端子（pin5）に同じ抵抗を挿入してくださ い。抵抗値は 100Ω 程度で実験・検証をお願い致します。

NJM41005

5

Vout GND V+ Vin VGND + + + 4.7F 4.7F 0.1F 10F 75Ω 75Ω

4

1

2

3

470F

NJM41005

5

Vout GND V+ Vin VGND + + + 4.7F 4.7F 0.1F 10F 75Ω 75Ω

4

1

2

3

+

- 7 - Ver.7.1

http://www.njr.co.jp/

 端子説明 端子番号 端子名 機能 内部等価回路 端子電圧 1 Vout ビデオ信号出力端子 0.5V 2 GND GND - - 3 V+ 電源端子 - - 4 Vin ビデオ信号入力端子 1.5V 5 VGND コモン入力端子 2.5V V+ V+ VOUT V+ V+ VIN V+ V+ VGND

- 8 - Ver.7.1

http://www.njr.co.jp/

■特性例 0 5 10 15 0 1 2 3 4 5 6 O p e ra ti n g C u rr e n t [m A ] Supply Voltage [V] Operating Current vs. Supply Voltage 0 1 2 3 4 5 4.5 4.7 4.9 5.1 5.3 5.5 M a x im u m o u tpu t v o lt a g e [V ] Supply Voltage [V] Maximum output voltage vs.

Supply Voltage -1 -0.75 -0.5 -0.25 0 0.25 0.5 0.75 1 4.5 4.7 4.9 5.1 5.3 5.5 V o lt a g e G a in [d B ] Supply Voltage [V] Voltage Gain vs. Supply Voltage Vin=1.0Vpp 100KHz Sine Signal Input

-1 -0.75 -0.5 -0.25 0 0.25 0.5 0.75 1 4.5 4.7 4.9 5.1 5.3 5.5 F re qu e n c y C h a ra c te ri s ti c [d B ] Supply Voltage [V]

Frequancy Characteristic vs. Supply Voltage Vin=1.0Vpp 10MHz Sine Signal Input

0 0.25 0.5 0.75 1 4.5 4.7 4.9 5.1 5.3 5.5 D iff e re n ti a l G a in [%] Supply Voltage [V] Differential Gain vs. Supply Voltage 0 0.25 0.5 0.75 1 4.5 4.7 4.9 5.1 5.3 5.5 D iff e re n ti a l P h a s e [d e g ] Supply Voltage [V] Differential Phase vs. Supply Voltage

- 9 - Ver.7.1

http://www.njr.co.jp/

■特性例 -70 -65 -60 -55 -50 -45 -40 4.5 4.7 4.9 5.1 5.3 5.5 C M R [d B ] Supply Voltage [V]

Common Mode Rejection Ratio vs Supply Voltage 0 2 4 6 8 10 12 14 16 -50 0 50 100 150 O p e ra ti ng C u rr e n t [m A ] Temperature[C]

Operating Current vs. Temperature

3 3.25 3.5 3.75 4 -50 0 50 100 150 M a x im u m output v o lt a g e [V ] Temperature[C] Maximum output voltage vs.

Temperature -1 -0.75 -0.5 -0.25 0 0.25 0.5 0.75 1 -50 0 50 100 150 V o lt a g e G a in [d B ] Temperature[C] Voltage Gain vs. Temperature Vin=1.0Vpp 100KHz Sine Signal Input

-1 -0.75 -0.5 -0.25 0 0.25 0.5 0.75 1 -50 0 50 100 150 F re q u e n c y C h a ra c te ri s ti c [d B ] Temperature[C]

Frequancy Characteristic vs. Temperature Vin=1.0Vpp 10MHz Sine Signal Input

- 10 - Ver.7.1

http://www.njr.co.jp/

■特性例 0 0.25 0.5 0.75 1 -50 0 50 100 150 D if fe re n ti a l G a in [% ] Temperature[C]

Differential Gain vs.Temperature

0 0.25 0.5 0.75 1 -50 0 50 100 150 D iff e re n ti a l P h ase [d e g ] Temperature[C] Differential Phase vs.Temperature

-80 -75 -70 -65 -60 -55 -50 -45 -40 -50 0 50 100 150 C M R [d B ] Temperature[C] Common Mode Rejection Ratio

vs Temperature -70 -60 -50 -40 -30 -20 -10 0

1.E+01 1.E+02 1.E+03 1.E+04 1.E+05 1.E+06 1.E+07 1.E+08

C M R (d B ) Frequency(Hz) CMR vs Frequency -30 -25 -20 -15 -10 -5 0 5 0.1 1 10 100 V o lt a g e G a in (d B ) Frequency(MHz) Voltage Gain Vs. Frequency Vin=1.0Vpp, RL=75ohm, Sine Signal Input

- 11 - Ver.7.1

http://www.njr.co.jp/

■パッケージ外形図 1 2 3 4 5 0 ∼15 ° 1.9 ±0.2 2.9 ±0.2 0.6max 0.95 ±0.1 1 . 6 + 0 . 2 -0 . 1 0.4 ±0.1 0.1 1 . 1 ± 0 . 1 0 . 1 m a x 2 . 8 ± 0 . 2 0.1 +0.1-0.03 0 . 6 0 . 2 ■ランドパターン 0 . 7 1 . 0 0.95 0.95 2 . 4 注）本フットパターンは例です。基板設計の際には御社での実装検討を十分行って下さい。 Unit: mm Unit: mm

SOT-23-5

Unit: mm

- 12 - Ver.7.1

http://www.njr.co.jp/

■包装仕様 テーピング寸法 A B W 1 P2 P 0 P 1 φD 0 E F W T K 0 T 2 φ D1

Feed direction SYMBOL

A B D0 D1 E F P0 P1 P2 T T2 K0 W W1 DIMENSION 3.3±0.1 3.2±0.1 1.55 1.05 1.75±0.1 3.5±0.05 4.0±0.1 4.0±0.1 2.0±0.05 0.25±0.05 1.82 1.5±0.1 8.0±0.3 5.5 REMARKS BOTTOM DIMENSION BOTTOM DIMENSION THICKNESS 0.1MAX リール寸法 A E C D B W1 W SYMBOL A B C D E W W1 DIMENSION φ180±1 φ 60±1 φ 13±0.2 φ 21±0.8 2±0.5 9±0.5 1.2±0.2 テーピング状態

more than 20pitch

Empty tape Device attaching tape

reel more than 1 round Covering tape Sealing with covering tape

Drawing direction _{3000pcs/reel more than 20pitch}

Empty tape

梱包状態

Label

Put a reel into a box Label Insert direction

- 13 - Ver.7.1

http://www.njr.co.jp/

■推奨実装方法 リフローはんだ法 ＊リフロー温度プロファイル a：温度上昇勾配 ： 1∼4℃/s b：予備加熱温度 時間 ： 150∼180℃ ： 60∼120s c：温度上昇勾配 ： 1∼4℃/s d：実装領域 A 温度 時間 e：実装領域 B 温度 時間 ： 220℃ ： 60s 以内 ： 230℃ ： 40s 以内 f：ピーク温度 ： 260℃以下 ｇ：冷却温度勾配 ： 1∼6℃/s 温度測定点 ： パッケージ表面 EAJ-D1006-000-00 a b c e g 150℃ 260℃ 常 温 f 180℃ 230℃ 220℃ d
