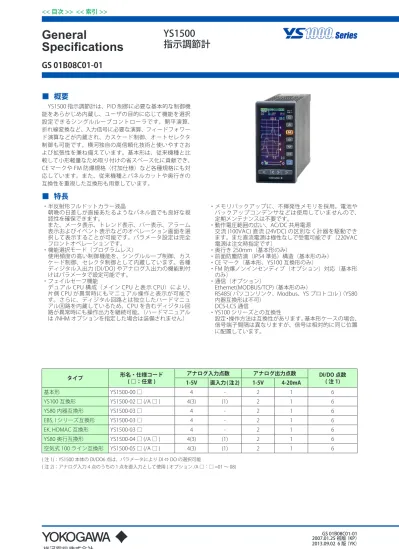

General
Specifications
YS1500
指示調節計
GS 01B08C01-01
■ 概要
YS1500 指示調節計は、PID 制御に必要な基本的な制御機 能をあらかじめ内蔵し、ユーザの目的に応じて機能を選択 設定できるシングルループコントローラです。開平演算、 折れ線変換など、入力信号に必要な演算、フィードフォワー ド演算などが内蔵され、カスケード制御、オートセレクタ 制御も可能です。横河独自の高信頼化技術と使いやすさお よび拡張性を兼ね備えています。基本形は、従来機種と比 較して小形軽量なため取り付けの省スペース化に貢献でき、 CE マークや FM 防爆規格（付加仕様）など各種規格にも対 応しています。また、従来機種とパネルカットや奥行きの 互換性を重視した互換形も用意しています。■ 特長
・半反射形フルドットカラー液晶 朝晩の日差しが直接あたるようなパネル面でも良好な視 認性を確保できます。 また、メータ表示、トレンド表示、バー表示、アラーム 表示およびイベント表示などのオペレーション画面を選 択して表示することが可能です。パラメータ設定は完全 フロントオペレーションです。 ・機能選択モード（プログラムレス） 使用頻度の高い制御機能を、シングルループ制御、カス ケード制御、セレクタ制御として内蔵しています。各種 ディジタル入出力 (DI/DO) やアナログ入出力の機能割付 けはパラメータで設定可能です。 ・フェイルセーフ機能デュアル CPU 構成（メイン CPU と表示 CPU）により、 片側 CPU が異常時にもマニュアル操作と表示が可能で す。さらに、ディジタル回路とは独立したハードマニュ アル回路を内蔵しているため、CPU を含むディジタル回 路が異常時にも操作出力を継続可能。（ハードマニュアル は /NHM オプションを指定した場合は装備されません） ・メモリバックアップに、不揮発性メモリを採用。電池や バックアップコンデンサなどは使用していませんので、 定期メンテナンスは不要です。 ・動作電圧範囲の広い、AC/DC 共用電源 交流 (100VAC) 直流 (24VDC) の区別なく計器を駆動でき ます。また直流電源は極性なしで受電可能です（220VAC 電源は注文時指定です） ・奥行き 250mm（基本形のみ） ・前面防塵防滴（IP54 準処）構造（基本形のみ） ・CE マーク（基本形、YS100 互換形のみ） ・FM 防爆ノンインセンディブ（オプション）対応（基本形 のみ） ・通信（オプション） Ethernet(MODBUS/TCP) （基本形のみ） RS485( パソコンリンク、Modbus、YS プロトコル ) （YS80 内器互換形は不可） DCS-LCS 通信 ・YS100 シリーズとの互換性 設定・操作方法は互換性があります。基本形ケースの場合、 信号端子間隔は異なりますが、信号は相対的に同じ位置 に配置しています。 タイプ 形名・仕様コード( □：任意 ) アナログ入力点数 アナログ出力点数 DI/DO 点数( 注 1) 1-5V 直入力(注2) 1-5V 4-20mA 基本形 YS1500-00 □ 4 - 2 1 6
YS100 互換形 YS1500-02 □ (/A □ ) 4(3) (1) 2 1 6
YS80 内器互換形 YS1500-03 □ 4 - 2 1 6
EBS, I シリーズ互換形 YS1500-03 □ 4 - 2 1 6
EK, HOMAC 互換形 YS1500-03 □ 4 - 2 1 6
YS80 奥行互換形 YS1500-04 □ (/A □ ) 4(3) (1) 2 1 6
空気式 100 ライン互換形 YS1500-05 □ (/A □ ) 4(3) (1) 2 1 6
( 注 1)：YS1500 本体の DI/DO6 点は、パラメータにより DI ⇔ DO の選択可能
■ 表示・設定機能
●画面表示機能 (1) 画面表示仕様 画面はオペレーション画面、チューニング画面、 エンジニアリング画面グループに分かれ、各機能別 の設定画面にて機能設定を行うことができます。 オペレーション画面 ループ画面 トレンド画面 アラーム画面 2 ループ画面 メータ画面 FAIL 画面 チューニング画面 PID 設定画面 STC 設定画面 パラメータ設定画面 入出力データ画面 エンジニアリング 機能設定画面 入力仕様設定画面、 パスワード設定画面、 折線関数設定画面、 オペレーション画面の表示設 定画面、 LCD 画面 通信設定画面 DI/DO 設定画面 (2) オペレーション画面表示 ・バーグラフ表示（ループ画面、2 ループ画面） 目盛り分割 最大 20 分割 目盛り数字桁数 7 桁（含小数点と符号） 目盛り数字表示位置 0%, 100% 位置 単位表示 英数字記号 最大 7 文字 PV バーグラフ分解能 0.5% SV ポインタ分解能 0.5% 警報設定指針分解能 0.5% MV バーグラフ表示分解能 1.25% PV オーバフロー表示 100% より大きい値 PV アンダーフロー表示 0% 未満 ・メータ表示（メータ画面） 目盛り分割 スケール上下限値から自動設 定 （倍率は設定可能） 分割様式 目盛数値 倍率 目盛り数字桁数 4 桁（含小数点と符号） 目盛り数字表示位置 0%, 100% 位置 単位表示 英数字記号 最大 7 文字 PV 指針分解能 0.5% SV ポインタ分解能 0.5% 警報設定指針分解能 0.5% MV 指針分解能 1.25% ・タグナンバ、各種数値表示 タグナンバ表示文字種 英数字記号 タグナンバ表示桁数 最大 12 桁 PV, SV ディジタル表示桁数 7 桁（含小数点と符号） MV ディジタル表示 6 桁（含小数点と符号） ・トレンド表示仕様 トレンド画面種類 トレンド１画面 PV1, SV1, MV1 の 3 本のトレンドを表示す ることが可能 PV1, SV1, MV1 を表示する／しないを設定 可能 PV1, SV1 スケーリング表示可能 トレンド２画面 PV2, SV2, MV2 の 3 本のトレンドを表示す ることが可能 PV2, SV2, MV2 を表示する／しないを設定 可能 PV2, SV2 のスケーリング表示可能 トレンド３画面 PV1, SV1, MV1, PV2, SV2, MV2, X1 ～ X8, Y1 ～ Y4 のうち、任意の 4 つの値を選択し て 1 画面で表示可能 PV, SV のスケーリング表示可能 ・トレンド表示時間幅 1.5 分、7.5 分、15 分、45 分、1.5 時 間、7.5 時 間、 15 時間、45 時間 ・イベント表示仕様 イベント表示とは、イベント発生時にオペレーショ ン画面上にポップアップウィンドウを表示する機能 です。ポップアップウィンドウには、あらかじめ設 定しておいたメッセージを表示することができます。 イベント表示は SHIFT キーの 3 秒押しで消すこと ができ、アラーム画面から再表示も可能です。最大 ５つのイベント表示を設定可能です。 この機能は、YSS1000（設定ソフトウェア）のイベ ント表示設定機能で、表示内容、イベントとなるフ ラグを設定することで使用できます。 ・操作出力仕様 オペレーション画面における SV および MV の操作 は前面のキーにより行うことができます。 SV 操作データ増減速度 約 40 秒／フルスケール MV 操作データ増減速度 通常：約 40 秒／フルスケールFAST：約 4 秒／フルスケール ・フェイル時の画面仕様 フェイル時には、フェイル画面に切替わります。 フェイル機能の詳細は自己診断の項目を参照してく ださい。●表示各部名称 (1) フロントパネル ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑫ ① ⑨ ⑩ ⑪ (2) スイングアップ内部パネル名称 ③ ⑤ ⑥ ④ ① ② ⑦ ●操作出力バックアップ機能（/NHM を除く） フロントパネル内部にあるハードマニュアル回路 にて、手動操作が可能です。 ハードマニュアル切替時、操作出力のバランス操 作が可能です。 （注）YS110（携帯用手動操作器）を使用すると、 4-20mA 電流操作出力 (Y1) を瞬断することなく内器 を交換できます。 （内器交換は、当社サービスマンに依頼してくださ い） 項 名称 ① 液晶表示器 ( カラー LCD)：120 × 320 ドット ② FAIL ランプ (LED：赤 ) ③ ALM ランプ (LED：黄 ) ④ C モードキー、A モードキー、M モードキーおよび表示 LED(C：緑、A：緑、M：黄 ) ⑤ SV 増加キー ⑥ SV 減少キー ⑦ PF キーおよび表示 LED ⑧ ページキー ⑨ MV 増加キー ⑩ MV 減少キー ⑪ 増速キー /SHIFT キー ⑫ TAG ラベル ( 推奨貼り付け位置 ) 名称 備考 ① パ ソ コ ン 接 続用 コ ネ ク タ (PROGRAMMER) YSS1000 設定ソフトウェアで設 定したパラメータを、ダウンロー ド、アップロード、モニタなど をするための通信ケーブルコネ クタです。
② YS110 携帯用手動操作器接続コネクタ YS110 携帯用手動操作器接続コネクタ (MANUAL STA)
③ 内器リリースレバー 内器引出し用 ④ ハードマニュアル操作ホイール ハードマニュアル操作ホイール (HARD MANUAL) 出力操作するための操作ホイー ルです。 ⑤ MV バランスランプ(BAL)( 色：緑 ) 操作出力値とハードマニュアル出力値が一致したときに点灯し ます。 ⑥ ハ ー ド マ ニ ュ ア ル切 り 替 え ス イ ッ チ (ON/OFF) ハードマニュアル操作ホイール で設定した出力値 (MV) に切り替 えるためのスイッチです。 ⑦ 内器固定ねじ 内器引出し防止用 フロントパネル
■ 機能仕様
●制御機能 (1) コントローラモード コントローラモードには、シングルループモード、カス ケードモード、セレクタモードがあります。 コントローラ モード 内容 シングルループモード 基本制御モジュールにあらかじめ制御補助機能が付加されています。 カスケードモード カスケード制御モジュールにあらかじめ制御補助機能が付加されています。 セレクタモード セレクタ制御モジュールにあらかじめ制御補助機能が付加されています。 (2) 制御タイプ 制御タイプには、PID 制御、PD 制御（比例制御）、サン プル PI、バッチ PID があり、パラメータで選択できます。 (3) 制御パラメータPID 制御、PD 制御、サンプル PI、バッチ PID 共通パラメータ
PID 制御 比例帯 (PB) 0.1 ～ 999.9(%) 積分時間 (TI)(*1) 1 ～ 9999( 秒 ) 微分時間 (TD)(*2) 0 ～ 9999( 秒 ) PD 制御固有のパラメータ PD 制御 一次遅れ時定数 (*3) 1 ～ 9999( 秒 ) マニュアルリセット (MR) -6.3 ～ 106.3(%) サンプル PI 固有のパラメータ サンプル PI サンプル周期 (STM) 0 ～ 9999( 秒 ) 制御時間 (SWD) 0 ～ 9999( 秒 ) (*1)：PD 制御時は、設定不要。 (*2)：動作範囲は 1 ～ 9999 秒 （0 は OFF） (*3)：運転モード切替時に出力バンプを避けるために、一次遅れ追従 切替のとき定数として使用。設定値は積分時間で設定します。 (4) 運転モード ・ディジタル入力による運転モード切替 ディジタル入力に機能を割付可能 詳細は、ディジタル入力定義機能 参照 ・運転モードステータスのディジタル出力 ディジタル出力に機能を割付可能 詳細は、ディジタル出力定義機能 参照 (5) 制御演算周期・入出力演算周期 制御演算周期 100ms ●制御付加機能 パラメータ設定により制御動作に付加することができる 機能です。 可変設定値フィルタ セルフチューニング（STC） 非線形 PID 制御 リセットバイアス付 PID 制御 出力リミッタ機能 警報機能 カスケード設定入力 ●制御補助機能 制御動作の補助機能です。パラメータ設定によって使用 可能です。コントローラモードにより使用できる機能が異 なります。 シングルループ モード カスケードモード セレクタモード フィードフォワード制御 ○ ○ － 出力トラッキング ○ ○ ○ プリセット MV ○ ○ ○ PV トラッキング ○ － － SV トラッキング ○ － － ディジタル入力による運 転モード切替 ○ ○ ○ 入力フィルタ ○ ○ ○ 開平演算 ○ ○ ○ 10 折線関数変数 ○ ○ ○ 比率演算 ○ ○ ○ ●通信機能 上位システムとの通信機能 当社製 DCS(CENTUM) や当社製 PLC(FA-M3) などの上位機 器と通信が可能。 接続先 上位接続機器 YS1500 側通信機能 通信 オプション プロトコル通信 C E N T U M CS3000 および VP ALR121 ( 直結通信 ) RS-485 通信 (/A31) YS プロトコル FA-M3 UT リンクモジュール パソコンリンク 他社製 PLC および PC RS-485 通信機能付き 機器 Modbus Ethernet 通信機能付
き機器 Ethernet 通信(/A34) Modbus/TCP
・通信項目 各種測定値の読出しや各種設定パラメータの読出しおよ び書込みが可能。通信によるデータ設定の許可／禁止を 設定可能。 ・コンピュータモード 通常の運転モードとは別に、上位システムからの設定値 等によって動作をするための 2 つの動作モードを持って います。 DDC モード : 上位システムから操作出力 (MV) を直接 操作可能。 SPC モード : 上位システムから設定値 (SV) を設定可能。 ・通信異常時のバックアップモード 上位システムとの通信が設定された時間以上途絶えた場 合の運転モード (MAN/AUT) を設定可能。
●入出力定義機能
(1) ディジタル入出力 (DI/DO) 定義機能
ディジタル入出力 (DI/DO) は、入力 (DI) ／出力 (DO) を自由に選択できます。 (2) ディジタル入力定義機能 次の機能のうちいずれかをステータス入力として ディジタル入力 (DI) に割付可能です。 コントローラ モード 機能 シングル 力スケード セレクタ CAS ⇔ AUTO 外 部 切替 ○ － －
CAS, AUTO ⇔ MAN
外部切替 ○ － － 内部カスケード接続 OPEN/CLOSE － ○ － 第 2 ループ設定値 REMOTE/LOCAL － － ○ セ レ ク タ 選 択 （OFF= 第 1 ループ、 ON= 第 2 ループ） － － ○ プ リ セ ッ ト MV 出 力：ON/OFF ○ ○ ○ 出力トラッキング： ON/OFF ○ ○ ○ プリセット MV 出力 か つ 運 転 モ ー ド Ｍ ＡＮ ○ ○ ○ セ ル フ チ ュ ー ニ ン グ機能 ON/OFF 外部切替 ○ ○ ○ ON のトリガで M モードに移行 ○ ○ ○ ON のトリガで A モードに移行 ○ ○ ○ ON のトリガで C モードに移行 ○ ○ ○ LCD バ ッ ク ラ イ ト 消灯 ○ ○ ○ ( 注 ) 表中「―」は機能しないことを示しています。 (3) ディジタル出力定義機能 次の機能のうちいずれかをステータス出力として ディジタル出力 (DO) に割付可能です。 コントローラ モード 機能 シングル 力スケード セレクタ 測定値 1 上限警報 ○ ○ ○ 測定値 1 下限警報 ○ ○ ○ 測定値 1 上上限警報 ○ ○ ○ 測定値 1 下下限警報 ○ ○ ○ 偏差 1 警報 ○ ○ ○ 測定値 1 変化率警報 ○ ○ ○ 測定値 2 上限警報 － ○ ○ 測定値 2 下限警報 － ○ ○ 測定値 2 上上限警報 － ○ ○ 測定値 2 下下限警報 － ○ ○ 偏差 2 警報 － ○ ○ 測定値 2 変化率警報 － ○ ○ 偏差 1 警報 or 測定 値 1 変化率警報 ○ ○ ○ 偏差 2 警報 or 測定 値 2 変化率警報 － ○ ○ 第 1 ループ警報 ○ ○ ○ 第 2 ループ警報 － ○ ○ C/(A･M) 識 別 ス テータス出力 ○ ○ ○ (C･A)/M 識 別 ス テータス出力 ○ ○ ○ 内部カスケード O P E N / C L O S E ス テータス － ○ － 第 2 ループ設定値 LOCAL/REMOTE ス テータス － － ○ ( 注 ) 表中「―」は機能しないことを示しています。 (4) アナログ出力定義機能（伝送出力） アナログ出力に PV, SV, MV および各アナログ入力 を伝送出力として割り付けることが可能です。 測定値 1、測定値 2 設定値 1、設定値 2 操作出力値 アナログ入力１～アナログ入力 4 ●入出力信号演算機能 パラメータ設定で入出力演算を行うことができま す。 ・入力信号演算 ローカット点可変形開平演算 10 折線関数演算 一次遅れ演算 外部カスケード演算 設定信号比率演算 フィードフォワード入力演算 信号演算 ・出力信号演算 出力リミッタ ( 上限 ) 出力リミッタ ( 下限 ) ・入出力信号と内部データ 信号 信号限界値（TYP） 内部データ 内部データ 入力 1 ～ 5V 0 ～ 5.5V 0.0000 ～ 1.0000 -0.2500 ～ 1.1250 出力 1 ～ 5V 0.75 ～ 5.25 0.0000 ～ 1.0000 -0.0625 ～ 1.0625 4 ～ 20mA 0.8 ～ 21.0 ｍ A 0.0000 ～ 1.0000 -0.0625 ～ 1.0625 (注)電流出力は、強制全閉（タイトシャット）機能があります。
●セルフチューニング ・セルフチューニング対象ループ セルフチューニング機能の対象となる制御ループ を下表に示す。 コントローラモード 対象ループ シングルループモード時 第１ループ カスケードモード時 内部カスケードで オープン時；第２ループ クローズ時；第１ループ セレクタモード時 選択ループ ●警報機能 下記プロセス警報機能を持っています。その他の アラームは、自己診断機能を参照してください。 名称 設定範囲 備考 測定値上限警報設定値 (*1) -6.3 ～ 106.3% 工業量にて設定 測定値上上限警報設定値 (*1) 測定値下限警報設定値 (*1) 測定値下下限警報設定値 (*1) 偏差絶対値警報 (*1) 0.0 ～ 106.3% 変化率警報 (*2) 0.0 ～ 106.3% (*1) 警報ヒステリシス：0.1 ～ 20.0% (*2) 変化時間設定：1 ～ 9999 秒 ・警報時接点出力：開または閉いずれかを設定 ・停電時接点出力：開 名称 内容 警報設定時または警報時の表示 備考 警 報 設 定 指 針 表示 測 定 値 上 限 警 報 設定値 測 定 値 下 限 警 報 設定値 黄色の指針 ループ画面 2 ループ画面 メータ画面 測 定 値 上 上 限 警 報設定値 測 定 値 下 下 限 警 報設定値 オレンジ色の指 針 警報 表示 ALM ランプ 黄色に点灯 ― ア ラ ー ム 発 生 表 示 ループ画面にアラーム発生表示 ― ア ラ ー ム 項 目 表 示 アラーム画面に アラーム項目表 示 ― TAG 反転表示 全 て の 画 面 のTAG 部分の反転 ／交互表示 表 示 機 能 ON/ OFF をパラメー タで設定 アクティブ表示 ループ画面の PVバー /PV バー背 景の色が変化 アクティブ表示 させる警報種類 をパラメータで 設定 ●停電・復電動作 復電後の動作は、停電時間と復電後動作モード ( ス タートモード ) によります。 スタート モード 約 2 秒未満停電時間 約 2 秒以上 AUT HOT スタート M-COLD (YS100 の TIM1, TIM2 相当 ) HOT スタート M-COLD スタート
A-COLD HOT スタート A-COLD スタート
C-COLD HOT スタート C-COLD スタート
COLD HOT スタート COLD 継続スタート
復電後の動作 復電動作 HOT スタート M-COLD スタート A-COLD スタート C-COLD スタート COLD 継続スタート C, A, M 状態 停電前と同じ （注） 操作出力値(MV) 停電前と同じ -6.3% 設定値 (SV) 停電前と同じ PID などのパラ メータ 停電前と同じ 一次遅れ無駄時 間などのダイナ ミック演算 そのまま継続 初期化 STC 計算結果パ ラメータ 初期化
（注）M-COLD 時 M モード、A-COLD 時 A モード、C-COLD 時 C モード、COLD 継続スタート時停電前と同じ
●自己診断機能 (1) フェイル
・フェイル要因
メイン CPU 異常、表示 CPU 異常、A/D 変換部異常、 D/A 変換部異常、メモリ異常などの各種ハードウェ ア異常 ・フェイル時動作 FAIL ランプ点灯、フェイル接点出力：開（停電時 と同じ） アナログ出力ホールド（Y1 のみ手動操作可能） ディジタル出力ホールド (2) アラーム ・アラーム分類 システムアラーム、プロセスアラーム（警報機能 参照）、セルフチューニングアラーム ・アラーム時動作 警報機能の警報表示を参照してください。 ●フェイル時の画面表示 フェイル時、画面はフェイル画面に切替わります。 メイン CPU 異常時には表示 CPU でフェイル画面を 表示し、M モードで出力操作可能。 表示 CPU 異常時にもメイン CPU でフェイル画面を 表示し、M モードで出力操作可能。 (*) クロック停止または、メイン CPU と表示 CPU が同時に 異常となる場合等は除く。 ●セキュリティ パスワードによるパラメータ保護機能
ディジタル出力 項目 仕様 ディジタル出力 6 点( ディジタル入力信号と共用 ) トランジスタ接点 定格 30VDC 200mA( 抵抗負荷 ) フェイル出力 (*1) 1 点 トランジスタ接点 定格 30VDC 200mA( 抵抗負荷 )
*1： FAIL 接点出力は、電源 OFF 時および FAIL 時：開、 正常時：閉 (NC 動作 ) となります。 伝送器供給電源 項目 仕様 出力電圧 25 ～ 25.5VDC 負荷 60 ｍＡ以下 ( 直入力有りの場合は30mA 以下 ) 短絡保護 80mA ± 10mA その他 短絡時の演算制御回路への影響なし 演算回路とは非絶縁 1 ～ 5V 変換用抵抗 (250 Ω ) は外部 で用意してください
■ ハードウェア仕様
●入出力信号仕様 アナログ入力信号 項目 仕様 1 ～ 5VDC 4 点 直入力 (*1)( 付加仕様 ) 上記のうち 1 点可能 入力抵抗 1M Ω以上 *1： mV、熱電対、測温抵抗体、すべり抵抗器、2 線式伝送器、 入力アイソレータ、周波数入力のいずれかひとつ。 アナログ出力信号 項目 仕様 4 ～ 20mA 1 点 1 ～ 5VDC 2 点 負荷抵抗 仕様 4 ～ 20mA 0 ～ 750 Ω 1 ～ 5VDC 2k Ω以上 ディジタル入力 項目 仕様 ディジタル入力 6 点( ディジタル出力信号と共用 ) 入力信号 ON OFF 無 電 圧 接 点 の 場 合 (*1)(*2) 閉 ( 抵 抗 200 Ω以下 ) 開 ( 抵 抗 100k Ω以上 ) 電圧接点の場合 (*2) LOW( 入 力 電 圧-0.5 ～ 1VDC) HIGH( 入 力 電 圧+4.5 ～ 30VDC) *1： 入力接点容量；5VDC, 20mA 以上 最小パルス幅：120 ミリ秒 *2： 無電圧接点、電圧接点は同じ端子で受けることが可能。●基準性能 基準動作条件 周囲温度：23℃± 2℃、相対湿度：50% ± 10%RH ただし、電源電圧は下記の通りです。 100VAC, 24VDC 共用電源：24VDC±10% または、 100VAC ± 10%, 50/60Hz 220VAC 電源：135VDC ± 10% または、220VAC± 10%, 50/60Hz 項目 規格値 入出力変換精度定格 1 ～ 5V 入力信号 スパンの± 0.1% (*1) 直入力 ± 0.5% または± (2 × | 直入力カードの精度 | ＋ 0.1%) (*1) アナログ電圧出力 スパンの± 0.1% アナログ電流出力 スパンの± 0.2% 許容入力電圧 1 ～ 5V 信号 ± 30VDC 直入力信号 (mV, TC) -0.5 ～ 4VDC 直入力信号 ( ディス トリビュータ ) +40mADC ウォームアップ時間 1 分 ( 電源投入後、精度以内に入る時間 )、ただし直入力の場合は 3 分。 消費電流・消費電力 100VAC, 24VDC 共用電源 750mA(20 ～ 132VDC) 30VA(80 ～ 138VAC) 220VAC 電源 110mA(120 ～ 340VDC) 30VA(138 ～ 264VAC) 絶縁抵抗 100M Ω 試験電圧 =500VDC 入出力端子～接地端子間、電源端子～ 接地端子間 耐電圧 入出力端子 ～接地端子 間 1000VAC、１分間 ( 基本仕様コード -00 □または -02 □ の場合 ) 500VAC、１分間 ( 基本仕様コード -03 □、-04 □また は -05 □の場合 ) 電 源 端 子 (L,N) ～ 入 出力全端子 と接地端子 間 3000VAC、1 分間 ( 基本仕様コード -00 □または -02 □ の場合 ) 電 源 端 子 (L,N) ～ 接 地端子間 1500VAC、1 分間 LCD 表示器交換周期 7 年 *1： IEC/EN61010-1、IEC/EN61010-2-030 による測定分類 : O (other) ●信号間絶縁 項目 YS1500 基本形 アナログ入出 力信号 演算制御回路と非絶縁、信号相互間も非絶縁、マイナス線コモン、他の入出力信号と絶縁 直入力 2 線式伝送器 ( 非絶縁 ) を除き入力信号と演算制御回路は絶縁、電源回路と絶縁、他の入 出力信号と絶縁 ディジタル入 出力信号 演算制御回路と絶縁、 他の入出力信号と絶縁、 ディジタル信号相互間は絶縁 フェイル信号 演算制御回路と絶縁、他の入出力信号と絶縁 通信 電源 接地 ●電源定格 下記電源電圧範囲で安全規格および FM ノンインセ ンディブ規格 (CE, FM) に適合します。 100VAC, 24VDC 共用電源：直流・交流両用 直 流 駆 動；24 ～ 120VDC( ± 10%)、 極 性 な し、 750mA MAX 交 流 駆 動；100 ～ 120VAC( ± 10%)、50/60Hz(± 3Hz)、30VA MAX 220VAC 電源：直流・交流両用 直 流 駆 動；135 ～ 190VDC( ± 10%)、 極 性 な し、 110mA MAX 交 流 駆 動；220 ～ 240VAC( ± 10%)、50/60Hz(± 3Hz)、30VA MAX
●正常動作条件、輸送・保管条件 項目 正常動作 輸送・保管 周囲温度 0 ～ 50℃ -20 ～ 60℃ 周囲湿度 (40℃ に於いて ) 5 ～ 90%RH( 結 露 しないこと ) 5 ～ 95%RH( 結露しないこと ) 電 源 電 圧 (AC)(*1) 80 ～ 138VAC (100VAC, 24VDC 共用 電源 ) 138 ～ 264VAC (220VAC 電源 ) － 電 源 周 波 数 (AC) ± 3Hz － 電 源 電 圧 (DC)(*1) 20 ～ 132VDC (100VAC, 24VDC 共用 電源 ) 120 ～ 340VDC (220VAC 電源 ) － 連続振動 5 ～ 14Hz 振幅 0.625mm 以下、14 ～ 150Hz 4.9m/s2以 下、 直 交 3 方 向 各 2h 短時間振動 14.7m/s2 15s 以下 衝撃 49m/s11ms 以下2(5G) 以下 梱包落下 1m 以内 磁界 400A/m 以下 有害ガス 腐食性ガスの無いところ 設置高度 標高 2000m 以下 気圧 86k ～ 106kPa *1： 安全規格および FM ノンインセンディブ規格に適合す る条件とは異なります。 ●動作条件の影響 項目 規格値 電 源 変 動 の 影 響 | 精度 | 入 力 リ ー ド 抵 抗の影響 0.13%(1k Ωあたり ) 負 荷 抵 抗 の 影 響 | 精度 |/5 2k Ω～∞ , 1 ～ 5V 出力 0 ～ 750 Ω , 4 ～ 20mA コ モ ン モ ー ド ノイズ除去比 83dB(1 ～ 5V 入力 ) 50/60Hz シ リ ー ズ モ ー ド ノ イ ズ 除 去 比 46dB(1 ～ 5V 入力 ) 50/60Hz 磁界の影響 | 精度 | ／ 5 (400A/m, 50/60Hz または DC) 周 囲 温 度 の 影 響 | 精度 |(0 ～ 50℃の範囲内で 10℃あたり ) 周 囲 湿 度 の 影 響 | 精度 |(50 ～ 93%RH, 40℃ ) ●通信仕様 項目 (YSS1000 で使用 )プログラマ通信 RS-485 通信 DCS-LCS 通信 Ethernet 通信
電気的仕様 RS-232C 準拠 EIA RS-485 準拠 横河電機 ( 株 ) 独自 IEEE802.3 準拠10BASE-T/100BASE-TX
接続 前面専用コネクタ 背面ネジ端子 (5 端子と接地端子 ) 背面ネジ端子 (2 端子 ) 背面 RJ45 コネクタ 接続台数 1 台 最大 31 台 / ポート 8 台 /LCS カード4 台 /SCIU カード カ ス ケ ー ド 最 大 4 段 (10BASE-T) 最大 2 段 (100BASE-TX)(*1) 適合ケーブル 専用ケーブル A1053UR(USB-RS232C 変換ケーブ ル ) シールド付ツイストペア 線 線 サ イ ズ 0.5 ～ 1.25mm2(AWG NO.20 ～ NO.16) 専用のシールド付ツイス トペア線 ( 形名 SCCD) 10BASE-T/100BASE-TXケーブル 最大ケーブル長 約 2.7 ｍ 1200m(1.25mm2) 100 ｍ 100m(*2) プロトコル 専用プロトコル パソコンリンク Modbus YS プロトコル 機器間通信 専用プロトコル Modbus/TCP *1：HUB のカスケード接続数 *2：最大セグメント長 (HUB と YS1500 間の長さ )
●直入力仕様 項目 mV 入力 熱電対入力 付加仕様コー ド /A01 /A02 入力信号 直流電位差-50 ～ +150mV JIS, ANSI 規格 熱電 対タイプ K, T, J, E, B, R, S IEC, ANSI 規格 タイ プ N 測定範囲スパ ン 10 ～ 100mVDC 10 ～ 63mV( 熱起電力換算 ) 測定範囲ゼロ エレベーショ ン スパンの 3 倍、 または± 50mV の いずれか小さい値以内 スパンの 3 倍、 または± 25mV の いずれか小さい値以 内 測定レンジ エンジニアリング画面で変更可 入力抵抗 1M Ω ( 停電時 3k Ω ) 入力外部抵抗 500 Ω以下 許 容 入 力 電 圧・電流 -0.5 ～ 4VDC 入力リニアラ イズ 無 有 1 ～ 5 Ｖ出力 の変換精度定 格 スパンの± 0.2% スパンの± 0.2% ま た は 入 力 換 算 ± 20 μ V のうち大きい 値 基準接点補償 誤差 － ± 1℃以内 (*1) *1： タイプ B は基準接点温度補償を行いません。 タイプ B 以外では、測定温度が 0℃未満のとき、上 記値に次の係数 (K) を乗じた値とします。 K ＝ (0℃付近における 1℃当たりの熱起電力 )/( 測 定温度における 1℃当たりの熱起電力 ) 項目 測温抵抗体入力 ポテンショメータ入力 付加仕様コー ド /A03 /A04 入力信号 測 温 抵 抗 体 Pt100 ( I P T S -68：J I S '89) , J P t 1 0 0 ( J I S ' 8 9 ) , Pt100(ITS-90：JIS'97), Pt50(JIS'81) 3 線式 測定電流：1mA ポ テ ン シ ョ メ ー タ 3 線式 測定範囲スパ ン 10 ～ 650℃ (Pt100)10 ～ 500℃ (JPt100) 全抵抗 100 ～ 2000 Ωスパン 80 ～ 2000 Ω 測定範囲 ゼロエレベー ション スパンの 5 倍以内 全抵抗の 50% 以内 測定レンジ エンジニアリング画面で変更可 入力外部抵抗 1 線あたり 10 Ω以下(*2) 1 線あたり 10 Ω以下 入力リニアラ イズ 有 無 1 ～ 5 Ｖ出力 の変換精度定 格 スパンの± 0.2% また は± 0.2℃のうち大き い値 スパンの± 0.2% 項目 入力アイソレータ 2 線式伝送器入力、2 線式伝送器入力 ( 入力非絶縁 ) 付加仕様コー
ド /A05 /A06, /A07
入力信号 1 ～ 5VDC 2 線式伝送器からの 4 ～ 20mADC 信号 ( 伝 送 器 へ 電 源 を 供 給 ) 入力抵抗 1M Ω ( 停 電 時100k Ω ) 250 Ω 入力外部抵抗 － RL=(20- 伝送器最小動作 電 圧 )/0.02A ( Ω ) 以内 許 容 入 力 電 圧・電流 ± 30VDC 40mADC 入力リニアラ イズ 無 無 1 ～ 5V 出 力 の変換精度定 格 スパンの± 0.2% 以内 項目 周波数入力 付加仕様コー ド /A08 入力信号 2 線式：接点、電圧パルス、電流パルス ( 伝送器電源供給も可能 ) 3 線式：電源供給形 電圧パルス 入力周波数 0 ～ 10kHz（入力フィルタ ON 時は 0 ～ 10Hz） 100% 周波数 0.1 ～ 10kHz（ 入 力 フ ィ ル タ ON 時 は 0.1 ～10Hz） ゼロエレベー ション 100% 入力周波数に対して 0 ～ 50% 設定可能 測定レンジ エンジニアリング画面で変更可 低入力カット 点 設定範囲：0.01Hz( かつ最高周波数の 1％以上 )～ 100% 最小入力パル ス幅 オン：60 μ s オフ：60 μ s ( 入力周波数 0 ～ 6kHz) オン：30 μ s オフ：30 μ s ( 入力周波数 6 ～ 10kHz) 入力信号レベ ル 接点入力：リレー接点、トランジスタ接点 開 閉 検 出 レ ベ ル 開：100k Ω 以 上 閉： 200 Ω以下 接点容量：15VDC, 15mA 以上 電圧 / 電流パルス入力：ローレベル； -1 ～ +8V、ハイレベル；+3 ～ +24V パルス波高値；3V 以上 ( 入力周波数 0 ～ 6kHz) 5V 以上 ( 入力周波数 6 ～ 10kHz) 内部負荷抵抗 ( 電流パルス 用 ) 200 Ω , 500 Ω , 1k Ωから選択可能＝注文時 指定項目 入力フィルタ 10ms のフィルタ ( 無電圧接点用 ) の有 / 無を選択可能＝注文指定項目 発信器用供給 電源 12VDC 30mA, 24VDC 30m Ａ から選択可能＝注文時指定項目 1 ～ 5V 出 力 変換精度定格 スパンの± 0.2% 以内
■ 安全規格
項目 内容 備考 一 般 安 全 適合規格 IEC/EN61010-1 および IEC/EN61010-2-030 過電圧カテゴリ：Ⅱ 汚染度：2 測定分類：O (other) 対 地 間 定 格 電 圧： 33VACrms(50/60Hz) ま たは 70VDC 基本仕様コード -00 □ または -02 □のみ。 EMC 適 合 規格 EN61326 ClassA E N 5 5 0 1 1 C l a s s A Group1 EN61000-3-2 EN61000-3-3 ( 注 ) 試 験 中、 計 器 は レ ン ジ の ± 20% 以 内 の測定精度で動作し続 ける。 危 険 場 所 使用認定 FM 規格：FM No.3611 ロ ケ ー シ ョ ン： Class Ⅰ、Division2、 GroupsA、B、C & D C l a s s Ⅰ 、 Z o n e 2 、 Groups Ⅱ C 温度コード：T4 危険場所で使用するノ ンインセンディブ電気 機器 ( 付加仕様コード /FM のみ ) ・ KC マーク：電磁波障害防止基準、電磁波保護基準 適合 ● 安全規格に関わる注意事項 1) 内器単体では、安全規格適用となりません。 内器と安全規格適合ケース、または安全規格適合 ハウジングとの組合せにおいて安全規格適合とな ります。 2) 内器をケースから取出したり、ケースに収納 し た り す る 作 業 を 伴 う 下 記 の 場 合、 安 全 規 格 (IEC/EN61010-1) で要求する安全性の確認が必要 になります。作業は、YOKOGAWA 技術者または YOKOGAWA 認定技術者が行い、安全性確認のため の検査 ( 耐電圧試験等 ) が必要になります。お客様 が自己責任で実施される場合は、安全規格適合と はなりません。 [1] 内器をケースより取出す作業、および内器交換後、 内器をケース / ハウジングに戻す作業の場合 [2] 電源ユニット、ディスプレイユニット、オプショ ンボードの交換と取り付け作業場合 [3] メインボードおよびオプションボード上の設定ス イッチの変更作業の場合 [4] その他、内器をケースより引き出す保守、修理作 業の場合■ 機能ブロック図
(1) シングルループモード DIO1 ～ 6 の選択と機能定義は初期値（パラメータで設定変更可能） アナログ出力 (Y2, Y3) のアナログ出力定義は初期値（パラメータで設定変更可能） CIN1 CSR1 ON OFF CSW1 ON OFF PSR1 ON OFF FX1 ON OFF FIN FSW ON OFF FON ON OFF △ FF1 TRK1 SVキー ≪ ＜ ＞ ≫ MVキー P F MV 表示 PV 表示 SV 表示 SV1 PV1 DIn=OPEN DIn=CLOSE DIn=CLOSE DIn=OPEN DIn=OPEN DIn=CLOSE 入力フィルタ TLG 入力フィルタ FLG セルフチューニング STC 出力リミッタ MH1,ML1 プリセットMV PMV1 制御要素 CNT1,ALG1 偏差警報 DL1 開平、ローカット可変 PLC1 測定値警報 PH1,PL1,HH1,LL1, VL1 入力フィルタ PLG1 （注1）いずれか一つを選択できます。 さらにDI/DOの機能割り付けを変更することによ り、複数の接点を使用することができます。 DInF,DIn （n=1, 7, 8, 9, 10） バックライトOFF（注1） DInF=LCD-OFF C,A/M外部切替（注1） DInF=E-MAN C押し切替（注1） DInF=TR-CAS 出力トラッキング（注1） DInF=E-TRK STC起動（注1） DInF=STC パラメータ PFKEY=STC C/A外部切替（注1） DInF=E-AUT PFキー操作 （CMOD1=CAS） DIn=OPEN（AUT） プリセットMV切替（注1） DInF=E-PMV 出力プリセットMVおよび MAN（注1） DInF=E-MPMV A押し切替（注1） DInF=TR-AUT M押し切替（注1） DInF=TR-MAN LCDバック ライト 開平、ローカット可変 CLC1 10折線変換 レシオ及びバイアス CGN1（CIN1+CBI1）+ CBO1 入力フィルタ CLG1 DIn=CLOSE （CAS） ▽ − ゲイン及びバイアス FGN（FIN+FBI）+FBO DI機能選択 DI1 （パラメータDI1F：機能未設定）カスケード設定入力X2 測定入力X1 フィードフォワード入力X4 出力トラッキング入力X3 DO1 測定値 上限警報出力 （パラメータ DO1F=PH1） DO2 測定値 下限警報出力 （パラメータ DO2F=PL1） DO3 測定値 変化率／ 偏差警報出力 （パラメータ DO3F=DL1VL1） DO4 C/A・M ステータス 出力 （パラメータ DO4F=CAS） DO5 C・A/M ステータス 出力 （パラメータ DO5F=CASAUT） Y1 操作出力1 （4-20mA） Y2 操作出力２ （1-5Ｖ） （パラメータ Y2S=MV1 Y3 設定値出力 （1-5Ｖ） （パラメータ Y3S=SV1） ＋(2) カスケードモード DIO1 ～ 6 の選択と機能定義は初期値（パラメータで設定変更可能） アナログ出力 (Y2, Y3) のアナログ出力定義は初期値（パラメータで設定変更可能） カスケード設定入力 X2 測定入力1X1 フィードフォワード入力/ 出力トラッキング入力 X4 測定入力2 X3 CIN1 CSR1 ON OFF CSW1 ON OFF PSR1 ON OFF 10折線変換 FX1 ON OFF FIN FSW ON OFF FON ON OFF △ ▽ FF1 SVキー ≪ ＜ ＞ ≫ MVキー P F MV 表示 PV1 表示 SV1 表示 PSR2 ON OFF FX2 ON OFF SV 1 PV1 リミッタ MH1,ML1 △ ▽ SVキー SV2 PV2 + TRK1 LCDバック ライト (CMOD1=CAS) 開平、ローカット可変 CLC1 入力フィルタ CLG1 レシオ及びバイアス CGN1(CIN1+CBI1)+ CBO1 測定値警報 PH1,PL1,HH1,LL1, VL1 偏差警報 DL1 制御要素1 CNT1,ALG1 入力フィルタ PLG1 入力フィルタPLG2 10折線変換 開平、ローカット可変 PLC1 開平、ローカット可変PLC2 入力フィルタ FLG ゲイン及びバイアス FGN(FIN+FBI)+FBO
− 出力リミッタ MH2,ML2 制御要素2 CNT2,ALG2 プリセットMV PMV1 偏差警報 DL2 測定値警報 PH2,PL2,HH2,LL2, VL2 セルフ チューニング STC 入力フィルタ TLG − + DI機能選択 DI1 (パラメータDI1F：機能未設定) LOOP1画面 Cモードキー LOOP1画面 Aモードキー + STC起動(注1) DInF=STC パラメータ PFKEY=STC 内部カスケード O/C切替(注1) DInF=E-O/C クローズ DIn=CLOSE オープン DIn=OPEN オープン クローズ DI1=OPEN DI1=CLOSE DI1=OPEN DI1=CLOSE LOOP1画面またはLOOP2画面 Mモードキー PFキー操作 DInF,DIn （n=1, 7, 8, 9, 10） （注1）いずれか一つを選択できます。 さらにDI/DOの機能割り付けを変更することにより、 複数の接点を使用することができます。 出力プリセットMVおよび MAN(注1) DInF=E-MPMV C押し切替(注1) DInF=TR-CAS A押し切替(注1) DInF=TR-AUT M押し切替(注1) DInF=TR-MAN 出力トラッキング(注1) DInF=E-TRK プリセットMV切替(注1) DInF=E-PMV バックライトOFF(注1) DInF=LCD-OFF Y3 設定値出力 (1-5V) (パラメータ Y3S=SV1) Y2 操作出力2 (1-5V) (パラメータ Y2S=MV) Y1 操作出力1 (4-20mA) DO5 C・A/M ステータス 出力 (パラメータ DO5F=CASAUT) DO4 C/A・M ステータス 出力 (パラメータ DO4F=CAS) DO3 O/C ステータス 出力 (パラメータ DO3F=O/C) DO2 第2ループ 警報出力 (パラメータ DO2F=2-ALM) DO1 第1ループ 警報出力 (パラメータ DO1F=1-ALM)
(3) セレクタモード DIO1 ～ 6 の選択と機能定義は初期値（パラメータで設定変更可能） アナログ出力 (Y2, Y3) のアナログ出力定義は初期値（パラメータで設定変更可能） カスケード設定入力1 X2 測定入力1X1 カスケード設定入力2/ 出力トラッキング入力 X4 測定入力2X3 CIN1 CSR1 ON OFF CSW1 ON OFF PSR1 ON OFF FX1 ON OFF △ ▽ 制御要素1 CNT1,ALG1 SVキー ≪ ＜ ＞ ≫ MVキー セルフ チュー ニング STC P F MV 表示 PV1 表示 SV1 表示 PSR2 ON OFF FX2 ON OFF SV1 PV1 SV2 PV2 CIN2 CSR2 ON OFF CSW2 ON OFF △ ▽ SVキー 表示SV2 表示PV2 L(CLOSE) R(OPEN) 2 1 DI1=CLOSE→AUT SSW LCDバック ライト TRK1 (CMOD1=CAS) 開平、ローカット可変 CLC1 入力フィルタ CLG1 レシオ及びバイアス CGN1(CIN1+CBI1)+ CBO1 開平、ローカット可変 PLC1 10折線変換 入力フィルタ PLG1 開平、ローカット可変 CLC2 入力フィルタ CLG2 レシオ及びバイアス CGN2(CIN2+CBI2)+ CBO2 開平、ローカット可変 PLC2 10折線変換 入力フィルタ PLG2 入力フィルタTLG 入力警報 PH1,PL1,HH1,LL1, VL1 偏差警報 DL1 プリセットMV PMV1 制御要素2 CNT2,ALG2 偏差警報 DL2 − 入力警報 PH2,PL2,HH2,LL2, VL2 ＋ 出力リミッタ MH1,ML1 オートセレクタ ATSEL ＋ DI機能選択 DI1 (パラメータDI1F：機能未設定) LOOP1画面 Cモードキー LOOP1画面 Aモードキー − パラメータ PFKEY=STC STC起動(注1) DInF=STC セレクタ選択(注1) DInF=E-SEL C押し切替(注1) DInF=TR-CAS A押し切替(注1) DInF=TR-AUT M押し切替(注1) DInF=TR-MAN トラッキング切替(注1) DInF=E-TRK 出力プリセットMVおよび MAN(注1) DInF=E-MPMV プリセットMV切替(注1) DInF=E-PMV バックライトOFF(注1) DInF=LCD-OFF セレクタ2次側SV L/R切替(注1) DInF=E-R/L DI1=OPEN→1 DI1=OPEN DI1=CLOSE DI1=OPEN LOOP1画面またはLOOP2画面 Mモードキー DInF，DIn （n=1, 7, 8, 9, 10） (注1)いずれか一つを選択できます。 さらにDI/DOの機能割り付けを変更することにより、 複数の接点を使用することができます。 DI1=CLOSE Y3 設定値出力 (1-5V) (パラメータ Y3S=SV1) Y2 操作出力2 (1-5V) (パラメータ Y2S=MV) Y1 操作出力1 (4-20mA) DO5 C・A/M ステータス 出力 (パラメータ DO5F=CASAUT) DO4 C/A・M ステータス 出力 (パラメータ DO4F=CAS) DO3 R/L ステータス 出力 (パラ絵メータ DO3F=L/R) DO2 第2ループ 警報出力 (パラメータ DO2F=2-ALM) DO1 第1ループ 警報出力 (パラメータ DO1F=1-ALM)
■ 端子配列
端子 記号 シングルモード カスケードモード セレクタモード 1 2 ＋－ （1-5VDC）測定入力 （1-5VDC）測定入力１ （1-5VDC）測定入力１ 3 4 ＋－ （1-5VDC）カスケード設定入力 （1-5VDC）カスケード設定入力 （1-5VDC）カスケード設定入力１ 5 6 ＋－ （1-5VDC）トラッキング入力 （1-5VDC）測定入力２ （1-5VDC）測定入力２ 7 8 ＋－ （1-5VDC）フィードフォワード入力 (*5) （1-5VDC）フィードフォワード入力 (*5) （1-5VDC）カスケード設定入力２(*6) 9 10 ＋－ 直入力信号出力 (*1) 直入力信号出力 (*1) 直入力信号出力 (*1) 11 12 ＋－ フェイル出力 フェイル出力 フェイル出力 13 伝送器供給電源＋ (*2) 伝送器供給電源＋ (*2) 伝送器供給電源＋ (*2) 14 15 16 17 18 通信端子 (SG) 通信端子 (SDA(-)) 通信端子 (SDB(+)) 通信端子 (RDA(-))orLCS(+) 通信端子 (RDB(+))orLCS( － ) 通信端子 (SG) 通信端子 (SDA(-)) 通信端子 (SDB(+)) 通信端子 (RDA(-))orLCS(+) 通信端子 (RDB(+))orLCS( － ) 通信端子 (SG) 通信端子 (SDA(-)) 通信端子 (SDB(+)) 通信端子 (RDA(-))orLCS(+) 通信端子 (RDB(+))orLCS( － ) 19 20 21 ＋ － 直入力用端子 (*3) 直入力用端子 (*3) 直入力用端子 (*3) 2223 ＋－ 操作出力 1(4 ～ 20mA) 操作出力 1(4 ～ 20mA) 操作出力 1(4 ～ 20mA)
24 25 ＋－ 操作出力 2 (*4)(1 ～ 5VDC) 操作出力 2 (*4)(1 ～ 5VDC) 操作出力 2 (*4)(1 ～ 5VDC) 26 27 ＋－ 設定値出力 (*4)(1 ～ 5VDC) 設定値出力 (*4)(1 ～ 5VDC) 設定値出力 (*4)(1 ～ 5VDC) 28 29 ＋－ 測定値上限警報出力 (*4) 第 1 ループ警報出力 (*4) 第 1 ループ警報出力 (*4) 30 31 ＋－ 測定値下限警報出力 (*4) 第 2 ループ警報出力 (*4) 第 2 ループ警報出力 (*4) 32 33 ＋－ 変化率、偏差警報出力 (*4) O/C ステータス出力 (*4) L/R ステータス出力 (*4) 34
35 ＋－ C/A・M ステータス出力 (*4) C/A・M ステータス出力 (*4) C/A・M ステータス出力 (*4)
36
37 ＋－ C・A/M ステータス出力 (*4) C・A/M ステータス出力 (*4) C・A/M ステータス出力 (*4)
38 39 ＋－ 運転モード切替え入力 (*4) 運転モード切替え入力 (*4) 運転モード切替え入力 (*4) L N G 電源端子 接地端子 (GND) 電源端子 接地端子 (GND) 電源端子 接地端子 (GND) (*1)：直入力端子（19, 20, 21) に直入力が接続されている場合、1 ～ 5V に変換された直入力信号の出力端子となる。 (*2)：伝送器供給電源については、接続図を参照 (*3)：端子接続方法については、別表 直入力端子の接続を参照 (*4)：上表はデフォルト値。パラメータで変更可能 (*5)：フィードフォワード入力未使用時、トラッキング入力として使用可 (*6)：カスケード設定入力未使用時、トラッキング入力として使用可
直入力端子の接続 端子記号 19 21 20 mV 入力（付加仕様 /A01） アイソレーション入力（付加仕様 /A05） ＋ － 熱電対入力（付加仕様 /A02）
＋
RJC
−
測温抵抗体（付加仕様 /A03)A
B
B
図中の記号 A,B,B は、JIS 規格に準じます。 19 と 21 端子の配線抵抗を一致させてください。 ポテンショメータ入力（付加仕様 /A04） 19 と 20 端子の配線抵抗を一致させてください。 周波数入力カード （付加仕様 /A08） 2 線式（電圧、接点） ＋ － 電源供給形 2 線式 信号 電源 電源供給形 3 線式 ＋ 電源 － 2 線式伝送器入力 （付加仕様 /A06, /A07） 供給電源要＋
−
供給電源不要の 4 ～ 20mA 信号の場合−
＋
伝送器供給電源の接続 − アナログ入力3 ＋ 24 V DC 供給電源 250Ω 3W アナログ入力1 1 250Ω 3W − ＋ 2 5 6 13■ 外形図（基本形）
第三角法 単位：mm 普通許容差=±(JIS B 0401-1998の公差等級 IIT18 の値）/2 注1：本器上部60mm以内に銘板などを取り付ける場合は、高さをパネル面から30mm以下とすること。 注2：空気の流通を良くするために、パネル上部および下部は100mm以上空けること。 複数取付時の パネルカット幅寸法 1004932 860 788 716 644 572 500 428 356 284 212 140 14 13 1211 109 8 7 6 5 4 3 2 L(mm) 取付台数 パネルカット寸法 250 24.6 13 13 136.4 162.4 60 144 60 72 6 67 56 取付パネル厚2.3∼25mm クランプ金具 注1 スイングアップ時 クランプ金具 （単独取付の場合） 220 以 上 68+0.7 0 137 +2 0 （複数取付の場合） 220 以 上 137 +2 0 L+1 0注3：YS100 互換形, YS80 内器互換形/EBS, I, EK, HOMAC 互換形, YS80 互換形, 100 ライン互換形の場合は、 別紙の外形図を参照ください。
■ 構造・取付 ( 基本形本体 )
項目 仕様 構造 パネル前面防塵防滴構造 (IP54 準拠 )ただし、多連密着計装時、および互換形は不可。 取付方式 屋内設置のパネル取付 パネル取付 取付金具使用 ( 上下 ) パネルカット 137+2 × 68+0.7 (mm) 接続方式 外部信号接続 M4 ねじ端子接続 電源、接地接続 M4 ねじ端子接続 外形寸法 144 × 72 × 250mm ( 高さ×幅×パネルからの奥行き ) 質量 1.6kg■ 注文時指定項目
形名、基本仕様コード、および必要に応じて付加 仕様コードを指定。 主銘板記載用タグナンバを指定可能。12 桁（英数、 記号）を 1 つのみ指定可能 直入力仕様指定可能。（下表の付加仕様の場合のみ） 付加仕様 指定項目 /A01 測定レンジ、バーンアウト /A02 熱電対の準拠規格・種類、測定レンジ、 L バーンアウト /A03 測温抵抗体の準拠規格・種類・0℃抵抗値、測定レンジ、バーンアウト /A04 全抵抗値、0% 抵抗値、100% 抵抗値、バーンアウト /A08 測定レンジ 伝送器用供給電源（12VDC/24VDC） 入力フィルタ（ON/OFF） 電流パルス負荷抵抗（200 Ω /500 Ω /1KΩ）■ 付属品
品名 部品番号 数量 備考 クランプ金具 L4041RA(*) 2 タグプレートシール L4041UA 4 50x3.5mm レンジ記入シール 4 34x2mm RJC センサ L3501RA 1 付加仕様 /A02 付きのみ使用可能 YS1500/YS1700 オ ペ レーションガイド － 1 A4 サイズ。User’ s Manual for
YS1000 － 1
CD、ユーザーズマニュ ア ル の PDF フ ァ イ ル を収納。
* YS100 互換形の場合は E9760RJ と E9760RN です。
■ 形名・仕様コード
形名 基本仕様コード 付加仕様コード 記事 YS1500 指示調節計 -0 常に 0 タイプ 0 基本形 2 YS100 互換形 (YS100 ケース付き )3 YS80 内器互換形 /EBS, I, EK, HOMAC 互換形 (*1)
4 YS80 互換形 (YS80 互換サイズ , YS100 端子形 )
5 空気式 100 ライン互換形 (YS100 端子形 )(*2) 電源 01 100VAC, 24VDC 共用電源220VAC 電源 直入力 (*3) /A01 mV 入力 /A02 熱電対入力 /A03 測温抵抗体入力 /A04 ポテンショメータ入力 /A05 アイソレータ /A06 2 線式伝送器入力 ( 絶縁形 ) /A07 2 線式伝送器入力 ( 非絶縁形 ) /A08 周波数入力
通信 /A31/A32 RS-485 通信 ( パソコンリンク、Modbus, YS プロトコル )(*4)DCS-LCS 通信 (*5)
/A34 Ethernet 通信 (Modbus/TCP)(*6))
規格 /FM FM 防爆認証付き (FM ClassI, DIV2)(*7)
ハードマニュアル /NHM ハードマニュアルなし ( 付加仕様 /NHM 指定ない場合は、ハードマニュアル付き )
*1 YS80 ハウジング ( 形名 SHUP) と接続できます。(EK/HOMAC 互換ハウジング SHUP-420, EBS/I シリーズ互換ハウジング SHUP-100 は別売 ) *2 100 ライン互換ハウジング ( 形名 YS006) は別売です。
*3 直入力オプションは、基本仕様コード「-02 □」, 「-04 □」, 「-05 □」の場合のみ組合せ可。複数選択不可。
*4 基本仕様コード「-03 □」とは組合せ不可。通信オプション /A31 と /A32 は、同時指定不可。CENTUM CS3000 と直結通信する場合には、 RS-485 通信機能 ( オプション /A31) が必要です。
*5 通信オプション /A31 と /A32 は、同時指定不可。CENTUM CS1000/CS3000 と SCIU 経由で通信する場合には、DCS-LCS 通信機能 ( オプション /A32) が必要です。
*6 通信オプション /A34 は、基本仕様コード「-00 □」の場合のみ指定可。 *7 基本仕様コード「-00 □」のみ組合せ可能。
■ 別手配品（アクセサリ）
品名 形名 備考
SHUP 標準ハウジング SHUP-000 YS1 □□ 0-03 □と組合せ可能 (YS80 リプレース用 )
SHUP ロングハウジング SHUP-100 YS1 □□ 0-03 □と組合せ可能 (I シリーズ、EBS リプレース用 )
SHUP EK/HOMAC リプレース用ハウジング SHUP-420 YS1 □□ 0-03 □と組合せ可能 (EK、HOMAC リプレース用 )
空気式 100 ラインリプレース用ハウジング YS006 YS1 □□ 0-05 □と組合せ可能 ( 空気式 100 ライン リプレース用 )
120 Ω終端抵抗 (*8) YS020 RS485 通信用
250 Ωシャント抵抗 YS021 内蔵 24V 伝送器電源用
*8 YS1500 には、終端抵抗が内蔵されており、パラメータ設定により選択ができます。なお、同一通信システムで終端となる他の機器に使用する場 合は、YS1500 内蔵の終端抵抗値と合わせるため、外付けの終端抵抗を用意する必要があります
