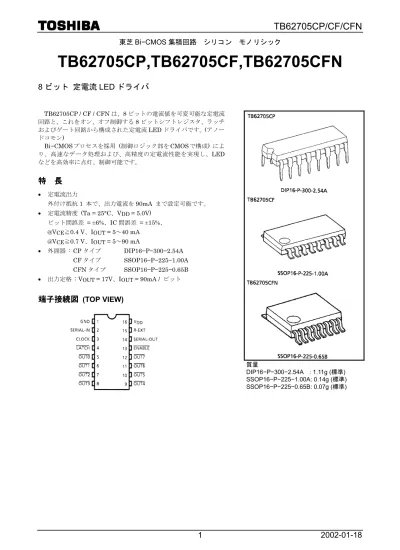

東芝
Bi−CMOS 集積回路 シリコン モノリシック
TB62705CP,TB62705CF,TB62705CFN
8 ビット 定電流 LED ドライバ
TB62705CP / CF / CFN は、8 ビットの電流値を可変可能な定電流 回路と、これをオン、オフ制御する8 ビットシフトレジスタ、ラッチ およびゲート回路から構成された定電流LED ドライバです。(アノー ドコモン) Bi−CMOS プロセスを採用 (制御ロジック部を CMOS で構成) によ り、高速なデータ処理および、高精度の定電流性能を実現し、LED などを高効率に点灯、制御可能です。特
特
特
特
長
長
長
長
· 定電流出力 外付け抵抗1 本で、出力電流を 90mA まで設定可能です。 · 定電流精度 (Ta = 25°C、VDD = 5.0V) ビット間誤差 = ±6%、IC 間誤差 = ±15%、 @VCE≧0.4 V、IOUT = 5～40 mA @VCE≧0.7 V、IOUT = 5～90 mA · 外囲器 : CP タイプ DIP16−P−300−2.54A CF タイプ SSOP16−P−225−1.00A CFN タイプ SSOP16−P−225−0.65B · 出力定格 : VOUT = 17V、IOUT = 90mA / ビット端子接続図
端子接続図
端子接続図
端子接続図
(TOP VIEW)
質量 DIP16−P−300−2.54A : 1.11g (標準) SSOP16−P−225−1.00A: 0.14g (標準) SSOP16−P−225−0.65B: 0.07g (標準)ブロック図
ブロック図
ブロック図
ブロック図
真理値表
真理値表
真理値表
真理値表
STEP CLOCK LATCH ENABLE SERIAL−IN OUT0 … OUT5 … OUT7 SERIAL−OUT 1 UP H L Dn Dn … Dn−5 … Dn−7 Dn−7 2 UP L L Dn+1 No change Dn−6 3 UP H L Dn+2 Dn+2 … Dn−3 … Dn−5 Dn−5 4 DOWN X L Dn+3 Dn+2 … Dn−3 … Dn−5 Dn−5 5 DOWN X H Dn+3 Off Dn−5 注: Dn =“H”レベルのとき、OUT0～7 はオンします。また、Dn =“L”レベルのときはオフします。外付け抵抗が、 R−EXT と GND の間に接続され、正しい電源電圧が供給されていることが必要です。
タイミングチャート
タイミングチャート
タイミングチャート
タイミングチャート
注: ラッチは、レベルラッチです。トリガラッチではありません。端子説明
端子説明
端子説明
端子説明
端子番号 端子名称 機能説明 1 GND ロジック・パワー部共通グラウンド端子です。 2 SERIAL−IN シフトレジスタのシリアルデータ入力端子です。 3 CLOCK クロック入力端子です。この立ち上がりエッジでシフトレジスタはデータをシフトします。 4 LATCH ラッチ信号入力端子です。“H”レベルでシフトレジスタのデータは出力に通過し、“L”レベルで、そのデータをホールド (保持)します。 5～12 OUT0～7 ドライバ出力端子です。オープンコレクタの定電流出力です。 13 ENABLE 出力イネーブル用端子です。“L”レベルで出力はラッチに保持または通過したデータに応じ、オン・オフします。“H”レベルで、出力は強制オフにします。 14 SERIAL−OUT シフトレジスタのシリアルデータ出力端子です。 15 R−EXT 出力電流の設定抵抗を接続する端子です。この端子とGND 間に抵抗を接続し、出力電流値を設定 します。この端子をオープンにすると出力電流は流れません。GND と短絡すると出力電流が大き く流れ、過電流の原因となります。ご注意ください。 16 VDD IC の 5V 系電源電圧供給端子です。入出力等価回路
入出力等価回路
入出力等価回路
入出力等価回路
ENABLE 端子
端子
端子
端子
LATCH 端子
端子
端子
端子
最大定格
最大定格
最大定格
最大定格
(Ta = 25℃
℃
℃
℃
)
項目 記号 定格 単位 電 源 電 圧 VDD 0～7.0 V 入 力 電 圧 VIN −0.4～VDD+0.4 V 出 力 電 流 IOUT 90 mA 出 力 電 圧 VCE −0.5～17.0 V 動 作 周 波 数 fCK 15 MHz GND 端 子 電 流 IGND 720 mA 1.47 (CP−type: 単体, Ta = 25℃) 許 容 損 失 (注) PD 0.78 (CF / CFN−type: 基板実装時, Ta = 25℃) W 動 作 温 度 Topr −40～85 ℃ 保 存 温 度 Tstg −55～150 ℃ 注: CP タイプは、周囲温度が 25℃を超える場合は、許容損失を 11.8mW / ℃でディレーティングしてください。 CF / CFN タイプは、周囲温度が 25℃を超える場合は、許容損失を 6.3mW / ℃でディレーティングしてくださ い。推奨動作条件
推奨動作条件
推奨動作条件
推奨動作条件
(特に指示なき場合は
特に指示なき場合は
特に指示なき場合は
特に指示なき場合は
, Ta =
−−
−
−
40～
～
～
～
85
℃
℃
℃
℃
)
項目 記号 測定条件 最小 標準 最大 単位 電 源 電 圧 VDD ― 4.5 5.0 5.5 V 出 力 電 圧 VOUT ― ― ― 15.0 V IO OUTn、DC1 回路 5 ― 88 IOH SERIAL− OUT ― ― 1.0 出 力 電 流 IOL SERIAL− OUT ― ― −1.0 mA VIH ― V0.7 DD ― VDD +0.3 入 力 電 圧 VIL ― −0.3 ― V0.3 DD V ラ ッ チ パ ル ス 幅 twLAT 100 ― ― ns CLK パ ル ス 幅 tw CLK 50 ― ― ns イ ネ ー ブ ル パ ル ス 幅 twEN 4500 ― ― ns デ ー タ セ ッ ト ア ッ プ 時 間 tsetup 60 ― ― ns デ ー タ ホ ー ル ド 時 間 thold 20 ― ― ns ラ ッ チ セ ッ ト ア ッ プ 時 間 tsetup 100 ― ― ns ラ ッ チ ホ ー ル ド 時 間 thold VDD = 4.5～5.5V 60 ― ― ns 動 作 周 波 数 fCLK カスケード接続時 10.0 ― ― MHz Ta = 85℃ (CP タイプ、単体) ― ― 0.82 許 容 損 失 PD Ta = 85℃ (CF / CFN タイプ、基板実装時) ― ― 0.40 W電気的特性
電気的特性
電気的特性
電気的特性
(特に指定なき場合は
特に指定なき場合は
特に指定なき場合は
特に指定なき場合は
, V
DD= 5.0V, Ta = 25
℃
℃
℃
℃
)
項目 記号 測定回路 測定条件 最小 標準 最大 単位 “H ” レ ベ ル VIH ― ― V0.7 DD ― VDD 入 力 電 力 “L ” レ ベ ル VIL ― ― GND ― V0.3 DD V 出 力 リ ー ク 電 流 IOH ― VOH = 15.0V ― ― 10 µA VOL ― IOL = 1.0mA ― ― 0.4 出 力 電 圧 S − O U T VOH ― IOH = −1.0mA 4.6 ― ― V IOL1 ― VCE = 0.7V 34.1 40.0 45.9 出 力 電 流 1 IOL2 ― VCE = 0.4V REXT = 470Ω (ビット間誤差含) 33.7 39.5 45.3 mA ビ ッ ト 間 誤 差 ΔIOL1 ― IVO = 40mA,CE = 0.4V REXT = 470Ω ― ±1.5 ±6.0 % IOL3 ― VCE = 1.0V 64.2 75.5 86.8 出 力 電 流 2 IOL4 ― VCE = 0.7V REXT = 250Ω (ビット間誤差含) 63.8 75.0 86.2 mA ビ ッ ト 間 誤 差 ΔIOL2 ― IVO = 75mA,
CE = 0.7V REXT = 250Ω ― ±1.5 ±6.0 % 出 力 電 流 電 圧 変 動 % / VDD ― REXT = 470Ω, Ta = −40～85℃ ― 1.5 5.0 % / V
プ ル ア ッ プ 抵 抗 RIN (up) ― ― 150 300 600 kΩ
プ ル ダ ウ ン 抵 抗 RIN (down) ― ― 100 200 400 kΩ
IDD (off) 1 ― REXT = OPEN, OUT0～7 = off ― 0.6 1.2 IDD (off) 2 ― REXT = 470Ω, OUT0～7 = off 3.5 5.8 8.0 "OFF"
IDD (off) 3 ― REXT = 250Ω, OUT0～7 = off 6.5 10.7 15.0 IDD (on) 1 ― REXT = 470Ω, OUT0～7 = on 7.0 12.0 18.0 消 費 電 流
"ON"
IDD (on) 2 ― REXT = 250Ω, OUT0～7 = on 10.0 22.0 32.0 mA
スイッチング特性
スイッチング特性
スイッチング特性
スイッチング特性
(特に指定なき場合は
特に指定なき場合は
特に指定なき場合は
特に指定なき場合は
Ta = 25
℃
℃
℃
℃
)
項目 記号 測定 回路 測定条件 最小 標準 最大 単位 CLK−OUTn ― 1200 1500 LATCH−OUTn ― 1200 1500 ENABLE−OUTn ― 1200 1500 “H ”伝 達時 間 CLK−SOUT tpLH ― ― 30 70 ns CLK−OUTn ― 700 1000 LATCH−OUTn ― 700 1000 ENABLE−OUTn ― 700 1000 “L ” 伝 達 時 間 CLK−SOUT tpHL ― ― 30 70 ns CLK twCLK ― ― 20 30 最 小 パ ル ス 幅 LATCH twLAT ― ― 10 25 ns セ ッ ト ア ッ プ 時 間 tsetup ― ― 25 50 ns ホ ー ル ド 時 間 thold ― ― 0 30 ns 最 大 ク ロ ッ ク 立 ち 上 が り 時 間 tr (注 1) ― ― ― 10 µs 最 大 ク ロ ッ ク 立 ち 下 が り 時 間 tf (注 1) ― ― ― 10 µs 最 大 出 力 立 ち 上 が り 時 間 tor ― 300 600 1000 ns 最 大 出 力 立 ち 下 が り 時 間 tof ― VDD = 5.0V VCE = 0.4V VIH = VDD VIL = GND REXT = 470Ω IOUT = 40mA VL = 3.0V RL = 65Ω CL = 10.5pF 150 300 600 ns 注1: 単体 (カスケード接続時は除く)測定回路
測定回路
測定回路
測定回路
DC 特性
特性
特性
特性
AC 特性
特性
特性
特性
注: パターン・ジェネレータの特性: tr≦10ns, tf≦10ns動作タイミング波形
動作タイミング波形
動作タイミング波形
動作タイミング波形
1. CLOCK − SERIAL−OUT, OUTn
2. CLOCK − LATCH
外付け抵抗と出力電流値
外付け抵抗と出力電流値
外付け抵抗と出力電流値
外付け抵抗と出力電流値
下図に応用回路を示します。 このIC を効率良く動作させるには、
VO = VLED−Vf (LED) −VCE (PNPTr)
の式において、VO = 0.4～0.7V に制御できる環境が最良です。
VLEDが必要以上に高い場合、VOも同様に大きく、IC の発熱の原因となり、IC 許容損失から駆動できる電流に大き く制限が生じます。 その場合は、回路上に記す「R」を接続することで、電圧降下を「R」外付け抵抗に分担させ、IC の駆動電流を大き く保つことが可能です。 ) ( BIT ) ( O I ) ( O V f V LED V R 最大 数 最大 最小 ´ -= で求められます。 また、配線の電磁誘導などの影響によって、動作が不安定になるおそれがありますので、IC は可能な限り、LED と 隣接して配置することを推奨します。
応用回路例
応用回路例
応用回路例
応用回路例
本IC は GND 端子が 1 つしかありませんので、GND の基板パターンのインダクタンス成分および配線により、GND 電位が上下し、その絶対値が2.5V を超えますと IC の誤動作が生じます。 パターンレイアウトの際に可能な限り、インダクタンス成分を含まないように留意することを推奨します。外形図
外形図
外形図
外形図
外形図
外形図
外形図
外形図
外形図
外形図
外形図
外形図
