Oracle Fusion Middleware 10g R2
Oracle Enterprise Messaging Service
オラクル・ホワイト・ペーパー
注意: この文書は、一般的な製品用に概説したもので、情報提供のみを目的としており、 いかなる契約も意図するものではなく、また、いかなる契約にも組み込まれるも のではありません。何らかの資料、コードまたは機能を提供する意図はありませ ん。また、購入決定を行う際に、その根拠として使用しないでください。ここで 記述される Oracle 製品に関する特徴や機能の開発、リリース、実現時期について は、オラクル社の判断に委ねられます。
Oracle Enterprise Messaging Service
概要
基幹業務アプリケーションがクライアント/サーバーからインターネット・コン ピューティング・アーキテクチャへと進化し複雑化するにつれ、多くの IT 部門は、 断片化したミドルウェア・インフラストラクチャを組み合せた基幹業務アプリ ケーションを配置してきました。その結果、今日ではそのような複雑なミドルウェ アが企業の IT コストの約 50%を占めています。また、企業の 60%が、使用してい るエンタープライズ・アプリケーション・インフラストラクチャはビジネス要件 を満たすうえで障害になっていると考えています。これらのインフラストラク チャ上に構築されたアプリケーションは、ユーザーにとって扱いにくいため、生 産性とパフォーマンスに悪影響を与えてきました。このため、企業は（i）柔軟な アプリケーション（ii）適合性の高いビジネス・プロセス（iii）実用的なビジネス の理解（iv）統合された情報管理（v）オンラインのコラボレイティブな職場（vi） より高いセキュリティと所有エクスペリエンスが得られるアプリケーション・イ ンフラストラクチャを必要としています。 その解決策として、特に柔軟なアプリケーションと柔軟なビジネス・プロセスを 実現するために、企業は適切に定義されたインタフェースを使用して、柔軟性の ないクローズ・システムからモジュール型のオープン・システムへと、アプリケー ションを進化させています。サービス指向アーキテクチャ（SOA）と呼ばれる、 この新しいアプリケーション・アーキテクチャでは、新規アプリケーションの設 計や開発方法と既存のビジネス・アプリケーションとを統合する方法が基本的に 異なります。次に示す Oracle Fusion Architecture は SOA 上に構築されています。 次世代のインフラクストラクチャを作成するための青写真を提供することで、こ れまでに特定された様々なニーズに対応します。このアーキテクチャの主要な方針は次のようなものです。1）最高度の生産性とカ スタマイズ可能性を提供するためのモデル駆動型のアプリケーションおよびビジ ネス・プロセス、2）高度な柔軟性と再利用可能性を提供するためのサービスおよ びイベント対応型のアプリケーション、3）意思決定をリアルタイムに行い、ビジ ネス業務を最適化するための実用的なインテリジェンス、4）低コストのハード ウェアでメインフレームで「QoS」が提供可能なグリッド、5）シームレスな導入 を可能にするために、異機種間のアプリケーションおよびテクノロジ環境におい て標準ベースでポータブルかつプラッガブルであること。Oracle Fusion Architecture は、顧客が関心事として従来 SOA が対応できなかった一部の重要な 追加要件にも対応します。要件とは、たとえば、実用的な洞察を得るための情報 の活用方法、人材、プロセスおよびシステムをリンクするコラボレイティブな職 場の構成方法、統一サービスと識別情報管理を通じた、より強固なセキュリティ の実現方法、サービスに対して稼働時にメインフレーム「QoS」を提供する方法、 これらを低コストの汎用ハードウェアで実現する方法などです。
Oracle Fusion Middleware により、包括的なテクノロジの基礎を提供する、標準ベー スのミドルウェア・コンポーネントの統一化された総合スイート（APS: Application Platform Suite）を備えた、Oracle Fusion Architecture が有効化されます。Oracle Fusion Middleware のアーキテクチャを、次の図に示します。
はじめに
Oracle Enterprise Messaging Service（OEMS）は、SOA 環境に分散型および異種の アプリケーションを構築、統合、デプロイするためのオープンでプラッガブルな アーキテクチャを提供します。OEMS は、スタンドアロンのメッセージ・システ ムであるだけでなく、Oracle Fusion Middleware の ESB（Enterprise Service Bus）や BPEL Process Manager コンポーネントの基礎になるメッセージング・インフラス トラクチャを形成します。 OEMS は、メッセージングと統合の要件である信頼性、スケーラビリティ、セキュ リティ、シームレスな統合、ローカル・サイトとリモート・サイトの管理などの ニーズを満たし、これらすべてをオープンな標準プラットフォーム上に構築しま す。単に新しいメッセージ・ベースのソリューションのためのプラットフォーム を提供するだけではなく、オープンな標準の上に構築されたプラッガブルなフ レームワークを通じて、既存のメッセージ・インフラストラクチャとのシームレ スな統合も実現します。メッセージ・ベースの通信は SOA 内のサービスの疎結合 を活用するため、SOA インフラストラクチャでは OEMS が不可欠です。 次のセクションでは、コストを低減し、分散アプリケーションの開発や統合の複 雑さを軽減できる Oracle Enterprise Messaging Service の包括的な機能スイートにつ いて説明します。
機能内容
このホワイト・ペーパーでは、Oracle Enterprise Messaging Service の 3 つの主要な 機能について説明します。
1. メッセージングの開発と統合を行うための、単一で標準ベースの API • Java Message Service および J2EE Connector Architecture
2. メッセージ永続性を保つための高品質サービス
• インメモリー、ファイル・ベース、または Oracle Database 3. Oracle 以外のメッセージング・システムとのシームレスな統合
• WebSphereMQ、Tibco Enterprise JMS および SonicMQ
開発の容易性
独自仕様の API は、多くの専門知識が必要なうえ顧客をベンダーのインタフェー スに固定することになるため、習得が困難で開発に多大なコストがかかる場合が あります。オラクル社は、顧客に対して、アプリケーションの開発と統合にオー プン標準へのアクセスを提供することに専念しています。Oracle Enterprise Messaging Service は、Java 2 Enterprise Edition（J2EE）標準、Java Message Service （JMS）および J2EE Connector Architecture（J2CA）により、機能を公開します。 OEMS は、JMS 1.1 および 1.0.2b のみならず J2CA 1.5 仕様もサポートしています。 標準へのコミットメントにより、統合および分散されたアプリケーションの構築 やメンテナンスに必要な開発にかかる時間、コスト、労力が削減されます。
Java Message Service 1.1 および J2EE Connector Architecture 1.5 のオープン標 準をサポートしています。

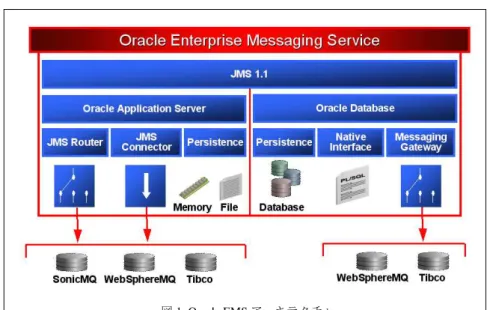

図 1: Oracle EMS アーキテクチャ 図 1 に OEMS のアーキテクチャを示し、JMS を OEMS の単一のインタフェースと して強調表示します。また、Oracle 以外のメッセージ・システムとの統合用とし て、永続的なオプションと各種のプラッガブル・オプションも描かれています。 OEMS JMS インタフェースは、開発者に対し永続メッセージのための高品質サー ビス・オプションを 3 つ提供します。メッセージの可用性、信頼性、パフォーマ ンスの要件に応じて、メッセージをメモリー内に常駐させたり、ファイル・シス テムに常駐させたり、または Oracle Database に格納したりできます。JMS アプリ ケーション・コードの変更に頭を悩ませることなく、使用するサービス品質を容 易に再設定できます。単一でオープンなインタフェースと永続性のオプションの 組合わせにより、アプリケーションの開発において他に類のない柔軟性が得られ ます。
高品質サービス

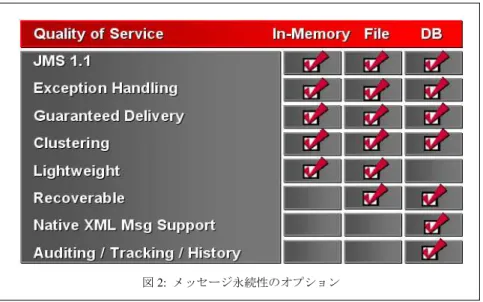

組織やプロジェクトには、それぞれ固有の永続メッセージ・データの要件があり ます。Oracle Enterprise Messaging Service は、メッセージの永続性に関して、設定 が容易な次の 3 つのオプションを提供します。 OEMS は永続メッセージの高品質サービ ス・オプションを提供します。 1. インメモリー 2. ファイル・ベース 3. Oracle Database 永続性の各オプションは、図 2 に示すように、メッセージの可用性とリカバリに 関する特定のプロパティ・セットを提供します。軽量ソリューションでは、イン メモリーの永続メッセージまたはファイル・システムの永続メッセージが選択で きますが、Oracle Database はより堅固な永続性オプションを提供します。図 2: メッセージ永続性のオプション
永続性オプションで Oracle Database を選択すると、メッセージは Oracle Database 内の Streams Advanced Queuing（AQ）メッセージ・システムに保存されます。様々 な OEMS JMS API の拡張機能があり、AQ の機能を活用できます。これらの拡張 機能の一部には、XMLType データ型のサポート、メッセージの保存と履歴、RAC および TAF フェイルオーバー機能などがあります。
プラッガブル統合オプション
OEMS は、分散メッセージング・ソリューションの開発ツールを提供するだけで なく、Oracle プラットフォームと Oracle 以外をベースとした既存のメッセージ・ ソリューションとを統合するための包括的な機能セットも提供します。これらの シームレスな統合オプションにより、SOA 要件に最適な機能を柔軟に判別できま す。 OEMS は、Oracle 以外の既存のメッセー ジング・インフラストラクチャとシーム レスに統合するための柔軟なオプション を複数提供しています。 Oracle以外のJMSメッセージ・システムとの直接的な統合が必要なOracle Container for J2EE（OC4J）にメッセージ・ベースのアプリケーションをデプロイする場合、 OEMS JMSコネクタは、このような統合を実現するための最適な機能を提供しま す。 Destinationsが異機種メッセージ・システムの一部であっても、JMS Destination間で のデータのやり取りが必要な場合があります。OEMS JMSルーターを使用すると、 3 つのOEMS永続オプションのいずれかと、Oracle以外のサポートされているJMS プロバイダ間でメッセージを確実に伝播できます。JMSルーターの追加機能では、 JMSメッセージのコンテンツに基づいて動的にメッセージをルーティングする機 能をサポートしています。JMS コネクタと JMS ルーターは、両方とも Oracle Fusion Middleware 10g R3 で使 用可能です。
Oracle Messaging Gateway（MGW）は、Oracle以外のJMSとOracle Database 10gとを ブリッジします。Orcle以外のメッセージ・プロバイダとStreams Advanced Queuing （AQ）との間では、メッセージをMGW経由でOracle Database内に伝播できます。
Enterprise Messaging の統合 – JMS Connector
IT 部門が J2EE プラットフォームに分散アプリケーションをデプロイすると、こ れらのアプリケーションは既存のメッセージング・インフラストラクチャとの統 合が必要になることがあります。JMS コネクタは、OEMS インフラストラクチャ だけではなく、Oracle 以外の JMS プロバイダへのアクセスに必要な機能も提供し ます。JMS コネクタは、J2EE 標準の Java 2 Connector Architecture（J2CA）に基づいて構 築されています。この標準の JCA 1.5 バージョンでは、JMS プロバイダと任意の J2EE アプリケーション・サーバーとを統合する方法が定義されています。オラク ルは、JMS コネクタと呼ばれる JMS JCA Resource Adapter の汎用バージョンを作 成しました。JMS コネクタは、OEMS に次の 2 つの重要な機能を提供します。
1. OEMS JMS の永続性オプションのインメモリー、ファイルシステム、お よびデータベースの統合パス。
2. OC4J および Oracle 以外の JMS プロバイダにデプロイされた J2EE アプリ ケーションとの間のシームレスな統合。
図 3 に、OC4J 内にデプロイされた JMS コネクタを示します。この図では、Message Driven Beans（MDB）または任意の JMS 対応コンポーネントを介して、OEMS JMS プロバイダまたは Oracle 以外のサポートされている任意の JMS プロバイダのいず れかとの統合が実現しています。 JMS コネクタとの統合により、 OEMS JMS 実装および Oracle 以外 の JMS プロバイダは、接続プーリ ング、MDB による変動メッセージ 負荷への対応機能、動的モニタリ ング、より高いパフォーマンスや リソース使用率を得るための管理 機能などを活用できます。 JMS コネクタの主要な利点は、 OC4J MBean と Oracle 以外のサ ポートされている JMS プロバイダ との統合です。JMS コネクタは、 任意の JMS 1.1 メッセージ・プロ バイダで動作するよう設計された 汎用の JMS J2CA 1.5 リソース・ア ダプタです。Oracle では次をテスト済みで、その動作を保証します。 図 3: JMS コネクタ 1. WebSphereMQ 6.0 および 5.3 2. SonicMQ 6.0 3. Tibco EMS 3.1.0 および 4.3.0
格納と転送 – JMS ルーター
JMS コネクタを使用すると、OC4J コンテナで実行されている JMS アプリケーショ ン・コードを、Oracle 以外の JMS プロバイダと直接統合できます。ただし同一セッ トの Oracle 以外の JMS プロバイダとの統合には、異なるオプションが提供され ます。JMS ルーターは、JMS コードと Oracle 以外の JMS プロバイダとを直接統合 するのではなく、OEMS JMS 宛先と Oracle 以外の JMS 宛先間でメッセージ・ブリッ ジとして動作します。 混合 JMS メッセージング・システムによる異機種間環境において、SOA 環境内の 分散アプリケーション間の基礎的な非同期通信を提供することは珍しいことでは ありません。この環境では、JMS 宛先間でメッセージの移動が必要です。このルー ティングのエンド・ポイントは、異なるベンダー製の JMS システムの場合がよく あります。JMS ルーターを使用すると、ソースとターゲットの JMS 宛先間でメッ セージをルーティングする設定をするだけで、これらの混合 JMS 宛先間でメッ セージが伝播できます。 図 4 では、直接 JMS 宛先にエン キューおよびデキューする JMS ア プリケーション・コードを示してい ます。JMS ルーターは、次のサポー ト対象の JMS プロバイダ間でメッ セージを伝播するメッセージ・ブ リッジとして動作しています。 図 4: JMS ルータ 1. WebSphereMQ 6.0 および 5.3 2. SonicMQ 6.0 3. Tibco EMS 3.1.0 および 4.3.0SOA のサポート
サービス指向アーキテクチャ（SOA）は、本質的にフルタイム接続のサービス、 不定期接続のサービス、または一定期間接続されないサービスと疎結合されてい ます。このような環境では、適切な消費者にメッセージを転送するために、切断 されたサービスがメッセージまたはイベント駆動型アーキテクチャ（EDA）内の イベントを保存できることが重要です。 JMS ルーターは、メッセージ作成サービスによって一定期間メッセージを格納で きるため、SOA 環境で重要な役割を果たします。JMS ルーターは、消費サービス が使用可能な時期を検出して、格納されたメッセージの転送を開始します。 SOA 環境では、転送されたデータのコンテンツに基づいて、メッセージまたはイ ベントをルーティングできることも重要です。JMS ルーターは、コンテンツ・ベー スのルーティングもサポートしています。コンテンツ・ベースのルーティング
JMS ルーターは、2 つの JMS プロバイダ間のメッセージ・ブリッジを提供するよ うに構築されていますが、JMS ヘッダー、JMS プロパティ、または JMS メッセー ジの本文のコンテンツに基づいてメッセージをルーティングする設定もできます。 この追加された柔軟性により、SOA ベースや EDA ベースの環境を構築する際に オプションの機能が増強されます。JMS ルーターを設定することにより、使用す るメッセージを消費サービスの選択セットに転送できます。Oracle DB とのメッセージ統合 – メッセージ・ゲートウェイ
顧客には、Oracle 以外のメッセージ・システムのデータを直接 Oracle Database に 統合したい場合がよくあります。Streams Advanced Queuing（AQ）の拡張機能であ る Oracle Messaging Gateway（MGW）は、このシームレスな統合を実現します。 AQ と同様の管理インタフェースを使用して、AQ を熟知した開発者は、迅速かつ 簡単にこれらの Oracle 以外のメッセージ・システムとの統合を実現できます。 MGW で必要なことは、ソースおよびターゲットの宛先が常駐している場所を指 定するだけでメッセージの伝播を開始できるように構成することです。 メッセージ・ゲートウェイは、Streams AQ の拡張です。これを使用すると、 Oracle 以外のメッセージ・システムを Oracle Database と直接統合できます。
MGW は Oracle Database と AQ の一部であるため、永続性をサポートする Oracle 以外のメッセージ・システムへの、メッセージの 1 回限りの配信を保証します。 MGW は、双方向のメッセージ伝播をサポートしています。MGW の他の機能では、 Oracle Database 固有のメッセージ形式、自動およびユーザー定義によるメッセー ジ変換、RAC フェイルオーバー・サポート、AQ と同様の管理インタフェースを サポートしています。 MGW は、次のメッセージ・システ ムとの動作が保証されています。
図 5: Oracle Messaging Gateway
• WebSphere MQ 6.0 および 5.3 • Tibco Rendezvous 7.3 * Oracle Database の将来のリ リースでは、MGW は Microsoft の MSMQ をサポートする予定です。
管理と監視
分散デプロイメントによる SOA 環境では、インフラストラクチャを効率的に管理 し、メトリックをリアルタイムでモニタリングできる機能が重要になります。ビ ジネスや用途のパターンの変化、予定外の負荷、パフォーマンスのボトルネック、 その他の予期せぬイベントなどへの対応の必要性は、簡単に検知できることが必 要です。問題が特定されたら、これらのイベントへの対応に必要な設定やデプロ イメントの変更を行う手段は直観的でなければなりません。Oracle Enterprise Manager を使用すると、 OEMS の包括的な管理およびモニタリン グが可能になります。
Oracle Enterprise Manager（EM）は、Oracle Enterprise メッセージ・サービスを包括 的で効率的に管理・監視するツールを提供します。
管理と監視を行うための単一ポイントにより、すべての JMS 宛先、コネクション・ ファクトリ、ならびに JMS コネクタ、JMS ルーターと統合された Oracle 以外のメッ セージ・プロバイダのグリッド全体のビューが提供されます。この単一インタ フェースを使用すると、管理者は分散環境全体の OEMS を 1 箇所で設定できます。

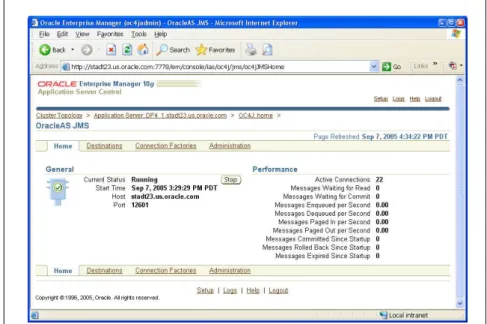

図 6: Oracle Enterprise Manager 10g Application Server Control は、 OEMS を管理・監視するための単一のインタフェースを提供します。
分散環境で検知された問題点に対処するために、本番環境の設定と管理を変更す ることはよくあります。Oracle Enterprise Manager の使用により、OEMS のリアル タイム・メトリックを容易に監視できます。図 6 では、OEMS のパフォーマンス に重要な情報を提供する多数のメトリックを素早く表示して、リアルタイムでト ラブルシューティングを決定する方法を示しています。
顧客のプルーフポイント
Agile Software Corporation
Agile Software は、製品ライフサイクルの規制準拠に効率性と確実性を必要とする、 自動車、航空宇宙と防衛、エレクトロニクス、消費財など広範な業界の 10,000 件 以上の顧客に Product Lifecycle Management（PLM）ソリューションを提供してい ます。 Agile によるメッセージングの要件は、非常に厳しいものです。何千人ものユー ザーを処理する、高パフォーマンスでコスト効率の高いメッセージング・プラッ トフォームが必要であるため、Agile は OEMS JMS ファイル・ベースのソリュー ションを選択しました。OEMS JMS は、クラスタ間でキャッシュを同期して電子 メール通知をユーザーに送信する場合など、様々な領域で使用されています。 Agile Software 社のエンジニアリング主任、Venkat Tipparam 氏は、次のように述べ ています。「Oracle Enterprise Messaging Service を使用するという決定は簡単でし た。Oracle は、設定済の高品質 JMS 実装を提供しており、使用感も非常に良いも のです。」
結論
分散アプリケーションの構築、統合、メンテナンスは、コストや時間がかかるプ ロジェクトになりがちです。通常これらのプロジェクトでは、実証済みのメッセー ジング・インフラストラクチャ上での新機能の開発と、既存の異機種間メッセー ジング・インフラストラクチャとの統合の組合せを伴います。Oracle Enterprise Messaging Service では、オープン標準に基づいた包括的なメッ セージング環境を提供することで、SOA ベースの環境におけるアプリケーション の開発、統合、およびデプロイを実現します。この実証済みのテクノロジは、多 数の企業の顧客が利用するようになるパフォーマンス、スケーラビリティおよび 信頼性を提供します。
