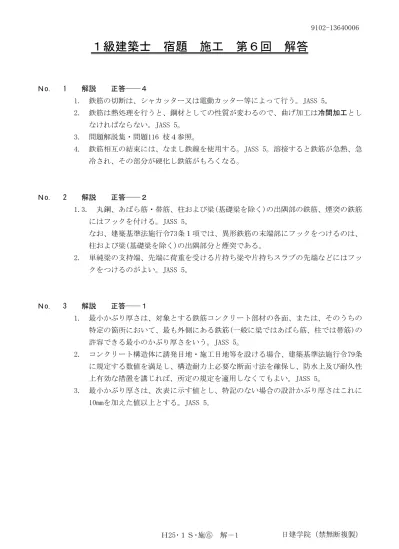

9102-13640006
１級建築士 宿題 施工 第６回 解答
Ｎo. 1 解説 正答──４ 1. 鉄筋の切断は、シャカッター又は電動カッター等によって行う。JASS 5。 2. 鉄筋は熱処理を行うと、鋼材としての性質が変わるので、曲げ加工は冷間加工とし なければならない。JASS 5。 3. 問題解説集・問題116 枝４参照。 4. 鉄筋相互の結束には、なまし鉄線を使用する。JASS 5。溶接すると鉄筋が急熱、急 冷され、その部分が硬化し鉄筋がもろくなる。 Ｎo. 2 解説 正答──２ 1.3. 丸鋼、あばら筋・帯筋、柱および梁(基礎梁を除く)の出隅部の鉄筋、煙突の鉄筋 にはフックを付ける。JASS 5。 なお、建築基準法施行令73条１項では、異形鉄筋の末端部にフックをつけるのは、 柱および梁(基礎梁を除く)の出隅部分と煙突である。 2. 単純梁の支持端、先端に荷重を受ける片持ち梁や片持ちスラブの先端などにはフッ クをつけるのがよい。JASS 5。 Ｎo. 3 解説 正答──１ 1. 最小かぶり厚さは、対象とする鉄筋コンクリート部材の各面、または、そのうちの 特定の箇所において、最も外側にある鉄筋(一般に梁ではあばら筋、柱では帯筋)の 許容できる最小のかぶり厚さをいう。JASS 5。 2. コンクリート構造体に誘発目地・施工目地等を設ける場合、建築基準法施行令79条 に規定する数値を満足し、構造耐力上必要な断面寸法を確保し、防水上及び耐久性 上有効な措置を講じれば、所定の規定を適用しなくてもよい。JASS 5。 3. 最小かぶり厚さは、次表に示す値とし、特記のない場合の設計かぶり厚さはこれに 10mmを加えた値以上とする。JASS 5｡最小かぶり厚さ (mm) [注] (1) 計画供用期間の級が超長期で計画供用期間中に維持保全を行う部 材では、維持保全の周期に応じて定める。 (2) 計画供用期間の級が標準及び長期で、耐久性上有効な仕上げを施 す場合は、屋外側では、10mmを減じることできる。 Ｎo. 4 解説 正答──３ 1.3. バーサポート及びスペーサーの性能は、組み立てられた鉄筋を安全に支持し、重 量に対して変形せず、破壊しない程度の形状、剛性・強度を有し、打ち込まれるコ ンクリートと同等以上の耐久性を有することが必要である。コンクリート製・鋼製 に限定し、側面に限りプラスチック製でもよい。なお、梁、基礎梁においては、間 隔1.5ｍ程度、端部は1.5ｍ以内に配置する。JASS 5。 2. 問題解説集・問題116 枝３参照。 4. 問題解説集・問題110 枝１参照。 Ｎo. 5 解説 正答──４ 1. あばら筋・帯筋・スパイラル筋の加工寸法の許容差は、特記のない場合、その建築 物の鉄筋コンクリートの構造及び部材の「計画供用期間の級」にかかわらず、±５ mmである。JASS 5。 2.3. フックあるいは鉄筋の折曲げ部分では、鉄筋わん曲部の内部にコンクリートの局 部圧縮応力を生ずることになり、この応力は鉄筋の直径及び応力度に比例し、わん 曲半径に反比例する性質をもつと考えられている。したがって、鉄筋径が太い場合 や鉄筋の許容応力度が大きい場合には、急な折曲げはコンクリートを損ずるので、 適度のわん曲が望ましい。JASS 5。 4. 片持スラブの上端筋の先端、壁鉄筋の自由端側の先端で、90度フックまたは180度 フックを用いる場合は、余長４d以上とする。JASS 5。 部 材 の 種 類 短 期 標準・長期 超長期 屋内外 屋内 屋外(2) 屋内 屋外(2) 構 造 部 材 柱・梁・耐力壁 30 30 40 30 40 床スラブ・屋根スラブ 20 20 30 非構造部材 構造 部材と同等 の耐 久 性を要求する部材 計画 供用期間中 に維 持 保全を行う部材(1) (20) (30) 直接土に接する柱・梁壁・床及び布 基礎の立上り部 40 基 礎 60
Ｎo. 6 解説 正答──２ 鉄筋相互のあきは、鉄筋とコンクリートの付着による応力の伝達が十分に行われ、か つコンクリートが分離することなく密実に打ち込まれるよう、過小であってはならない｡ 鉄筋相互のあきは、粗骨材の最大寸法の1.25倍以上、かつ25mm以上、また丸鋼では径、 異形鉄筋では呼び名の数値の1.5倍以上とする。したがって、鉄筋の相互のあきには、 コンクリートの種類・強度および鉄筋の種類は関係しない。19×1.5＝28.5mm、20× 1.25＝25mmであるので、鉄筋相互のあき20mmは、不適当である。JASS 5。 Ｎo. 7 解説 正答──２ 1.2. 小梁の下端の主筋の定着長さは、異形鉄筋の場合、鉄筋の種類およびコンクリー トの設計基準強度に関係なく呼び名の数値のフックなしで20倍、フック付きで10倍 である。JASS 5。 3. 床、屋根スラブの下端筋の定着長さは、鉄筋の種類、コンクリートの設計基準強度 に関係なく、10d、かつ、150mm以上である。JASS 5。 4. 問題解説集・問題111 枝１参照。 5. 問題解説集・問題110 枝３参照。 Ｎo. 8 解説 正答──２ 1.2. 鉄筋の重ね継手の長さは、特記による。特記のない場合は、柱、梁の主筋以外の その他の鉄筋を対象として、直線継手の長さ(Ｌ1)、フック付き継手の長さ(Ｌ1h)は、 表の数値とする。JASS 5。 直線重ね継手の長さ(Ｌ1) コンクリートの設計 基準強度(Ｎ/mm2) ＳＤ295Ａ ＳＤ295Ｂ ＳＤ345 ＳＤ390 ＳＤ490 18 45d 50d ─ ─ 21 40d 45d 50d ─ 24～27 35d 40d 45d 55d 30～36 35d 40d 50d 39～45 30d 45d 48～60 30d 35d 40d フック付き重ね継手の長さ(Ｌ1h) コンクリートの設計 基準強度(Ｎ/mm2) ＳＤ295Ａ ＳＤ295Ｂ ＳＤ345 ＳＤ390 ＳＤ490 18 35d ─ ─ 21 30d 30d 35d ─ 24～27 25d 40d 30～36 25d 30d 35d 39～45 20d 48～60 20d 25d 30d
3. 鉄筋の重ね継手及び定着長さは、鉄筋の種類、コンクリートの設計基準強度及びフ ックの有無などによって異なるので注意する。Ｄ35以上の異形鉄筋には、原則とし て重ね継手は用いない。JASS 5。 4. 問題解説集・問題107 枝１参照。 5. 問題解説集・問題114 枝５参照。 Ｎo. 9 解説 正答──１ 1. ガス圧接継手の良否は、圧接技量資格者の技量に左右されることが多いので、技量 試験(JIS Z 3881)に合格している圧接技量資格者によって施工する。１種は、Ｄ25 以下なので、Ｄ29のガス圧接は施工できない。JASS 5。 圧接技量資格者の技量資格と作業可能範囲 技量資格種別 作 業 可 能 範 囲 鉄 筋 の 材 質 鉄 筋 径 １種 ＳＲ 235、ＳＲ 295 ＳＤ 295Ａ、ＳＤ 295Ｂ ＳＤ 345、ＳＤ 390 径25mm 以下 呼び名 Ｄ25以下 ２種 径32mm 以下 呼び名 Ｄ32以下 ３種 ＳＲ 235、ＳＲ 295 ＳＤ 295Ａ、ＳＤ 295Ｂ ＳＤ 345、ＳＤ 390、ＳＤ 490 径38mm 以下 呼び名 Ｄ38以下 ４種 径50mm 以下 呼び名 Ｄ51以下 2. 同一種類の鉄筋で、その径または呼び名の差が７mmを超える場合には、原則として 圧接継手を設けてはならない。したがって、ＳＤ295ＡのＤ22とＤ29とのガス圧接 はできるが、Ｄ22とＤ32とのガス圧接はできない。JASS 5。 3. 鉄筋の圧接面は、軸線にできるだけ直角になるように切断し、鉄筋を圧接器に取り 付けた場合、鉄筋突合せ面のすき間が３mm以下、なるべく密着させる。JASS 5。 Ｎo. 10 解説 正答──２ 1. 鉄筋のガス圧接部における膨らみの直径は、原則として鉄筋径の1.4倍以上とし、 片ぶくらみがなく、膨らみの長さは、鉄筋径の1.1倍以上とし、なだらかで、垂れ 下がりがないようにする。JASS 5。 2. ガス圧接継手の場合、鉄筋中心軸の偏心量は、鉄筋径の１/５以下とする。JASS 5。 3. 問題解説集・問題113 枝４参照。 Ｎo. 11 解説 正答──３ 1. ガス圧接継手の外観検査の結果、著しい曲がりが生じていた場合、再加熱して修正 する。JASS 5。 2. 鉄筋は、圧接後の寸法が設計図に一致するように、あらかじめ縮みしろ．．として、１ つの圧接箇所ごとに鉄筋径程度を余分に見込んで切断する。JASS 5。
3. ガス圧接継手において、ふくらみの頂部からの圧接面のずれは、鉄筋径の１/４以 下とする。圧接完了後の外観検査の結果、圧接面のずれ．．が規定値を超えた場合は、 圧接部を切り取って再圧接する。JASS 5。 4. 問題解説集・問題110 枝４参照。 Ｎo. 12 解説 正答──２ 1. 問題解説集・問題111 枝４参照。 2. 屋根スラブの出隅及び入隅部分には、補強筋を上端筋の下側に配置する。公共建築 工事標準仕様書。 3.4. 梁貫通孔の補強筋は主筋の内側とし、やむを得ない場合は、監督員の承諾を受け て外側とすることができる。孔の径は、梁せいの１/３以下とし、孔が円形でない 場合は、これらの外接円とする。また、孔の径が梁せいの１/10以下、かつ、150㎜ 未満のものは、補強を省略することができる。公共建築工事標準仕様書。 Ｎo. 13 解説 正答──２ 1. 問題解説集・問題126 枝４参照。 2. せき板材料としての木材は、すぎ・まつその他の針葉樹の板類が適し、広葉樹のか し・きり・けやきなどは、アルカリ抽出物が多く、コンクリート表面に硬化不良を 起こすものがあるので、せき板に使用してはならない。JASS 5。 3. 問題解説集・問題125 枝１参照。 4. 問題解説集・問題122 枝１参照。 Ｎo. 14 解説 正答──１ 1. コンクリート施工時の水平荷重は、風圧、コンクリート打込み時の偏心荷重、機械 類の始動・停止・走行などにより、型枠に水平方向の外力として加わるものを対象 とし、その値は実情に応じて定める。なお、地震による荷重は通常考慮する必要は ないが、風圧による荷重は、地域・季節や型枠施工時の地上からの高さなどの関係 で、強風にさらされる場合は、考慮しなければならない。JASS 5。 2. 問題解説集・問題127 枝１参照。 3. 型枠の強度及び剛性の計算は、打込み時の振動・衝撃を考慮したコンクリート施工 時の鉛直荷重・水平荷重及びコンクリートの側圧について行う。JASS 5。 4. 問題解説集・問題123 枝１参照。 5. 問題解説集・問題126 枝２参照。
Ｎo. 15 解説 正答──１ 鋼管枠を支柱として用いるものは、当該型枠支保工の上端に、設計荷重の2.5/100に 相当する水平方向の荷重が作用しても安全な構造のものとすること。また、鋼管枠以外 (パイプサポート、単管支柱等)のものを支柱として用いるものは、当該型枠支保工の上 端に、設計荷重の５/100に相当する水平方向の荷重が作用しても安全な構造のものとす ること。労働安全衛生規則240条。 Ｎo. 16 解説 正答──１ 型枠支保工の鋼材の許容曲げ応力及び許容圧縮応力の値は、当該鋼材の「降伏強さの 値」又は「引張強さの値の３/４」の値のうちいずれか小さい値の２/３の値以下とする。 労働安全衛生規則241条。 Ｎo. 17 解説 正答──２ 1. 型枠設計用コンクリートの側圧は、コンクリートの打込み速さ、フレッシュコン クリートのヘッド（側圧を求める位置から上のコンクリートの打込み高さ）、部 位(柱、壁)により異なる。なお、フレッシュコンクリートのヘッドが４ｍを超え ると、側圧が過大になるので、なるべく避ける。JASS 5。 型枠設計用コンクリートの側圧 打込み速さ （ｍ/ｈ） 10以下の場合 10を超え20以下の場合 20 を 超 え る場合 Ｈ(ｍ) 部位 1.5 以下 1.5を超え 4.0以下 2.0 以下 2.0を超え 4.0以下 4.0以下 柱 ＷｏＨ 1.5Ｗｏ＋0.6Ｗｏ ×(Ｈ－1.5） ＷｏＨ 2.0Ｗｏ＋0.8Ｗｏ ×(Ｈ－2.0） ＷｏＨ 壁 1.5Ｗ×(Ｈ－1.5） ｏ＋0.2Ｗｏ 2.0Ｗ×(Ｈ－2.0） ｏ＋0.4Ｗｏ 〔注〕 Ｈ：フレッシュコンクリートのヘッド(ｍ)（側圧を求める位置から上の コンクリートの打込みの高さ） Ｗｏ：フレッシュコンクリートの単位容積質量(t/ｍ3)に重力加速度を乗 じたもの(kＮ/ｍ3） 2. 打込み高さが４ｍ以下で、打込み速さが毎時20ｍを超える場合の壁及び柱の型枠設 計用コンクリートの側圧は、ともにＷｏＨで同じである。Ｗｏは、フレッシュコン クリートの単位容積質量(t/ｍ3)に重力加速度を乗じたもの(kＮ/ｍ3)、Ｈは、側圧 を求める位置から上のコンクリートの打込み高さである。JASS 5。 3. コンクリートの側圧は、打込み時の気温が高いと、水和作用が活発になり、早く硬 化するので側圧は小さくなる。また、コンクリートの温度が高ければ凝結時間が短 くなり、コンクリート打込み高さに従って、コンクリートヘッド（最大の側圧を示 した状態の打込み高さ）が小となり、側圧は減少する。型枠の設計・施工指針案。 4. 問題解説集・問題124 枝４参照。
Ｎo. 18 解説 正答──２ 1. 高さが3.5ｍをこえるときは、高さ２ｍ以内ごとに水平つなぎ．．．を２方向に設け、か つ、水平つなぎ．．．の変位を防止する。労働安全衛生規則242条。 2. パイプサポートを支柱として用いるときは、パイプサポートを３以上継いで用いな い。労働安全衛生規則242条。 3. 問題解説集・問題121 枝３参照。 4. 問題解説集・問題125 枝４参照。 5. 問題解説集・問題122 枝３参照。 Ｎo. 19 解説 正答──２ 普通ポルトランドセメントを使用する場合の方が、高炉セメントＢ種を使用する場合 より、せき．．板の存置期間は短い。JASS 5。 基礎・梁側・柱及び壁のせき．．板の存置期間を定めるためのコンクリートの材齢 セメント の種類 平均温度 コンクリートの材齢（日） ・早強ポルトランド セメント ・普通ポルトランド セメント ・高炉セメントＡ種 ・フライアッシュ セメントＡ種 ・高炉セメントＢ種 ・シリカセメントＢ種 ・フライアッシュ セメントＢ種 20℃ 以上 ２ ４ ５ 20℃ 未満 10℃ 以上 ３ ６ ８ Ｎo. 20 解説 正答──１ 1. 普通ポルトランドセメントを用いた場合において、せき板の存置期間は、存置期間 中の平均気温が10℃以上の場合は６日間、20℃以上の場合は４日間である(Ｎo.19 表)。一方、湿潤養生の期間は、計画供用期間の級に応じて、５日又は７日間以上 である。したがって、せき板の存置期間の方が湿潤養生の期間よりも必ずしも長い とはいえない。JASS 5。 2.3. 問題解説集・問題128 枝３参照。 4. 床スラブ下、屋根スラブ下及び梁下のせき．．板は、原則として、支保工を取り外した 後に取り外す。また、支保工の存置期間は、スラブ下、梁下とも設計基準強度の 100％以上のコンクリートの圧縮強度が得られたことが確認されるまでとする。 したがって、柱及び壁のせき．．板の存置期間はスラブ下及び梁下のせき．．板の存置期間 より短い。JASS 5。 5. 問題解説集・問題123 枝３参照。
Ｎo. 21 解説 正答──２ 1. 梁下の支柱の取りはずし時期は、存置日数で判断する場合は28日以上とする。告示 (昭46)110号。 2. 支保工の存置期間は、スラブ下、梁下とも設計基準強度の100％以上のコンクリー トの圧縮強度が得られたことが確認されるまでとするが、圧縮強度が12Ｎ/mm2以上 であり、構造計算によりその安全が確認されれば取り外すことができる。JASS 5。 3. 支保工の存置期間をコンクリートの圧縮強度により決定する場合、その供試体の養 生方法は、現場水中養生、現場封かん養生または、標準養生の供試体の強度を基に 推定した強度によってもよい。JASS 5。 Ｎo. 22 解説 正答──１ 1. 細骨材率とは、細骨材及び粗骨材の絶対容積の和に対する細骨材の絶対容積の百分 率である。JASS 5。 2. コンクリートに含まれる塩化物量は、塩化物イオン量として0.3kg/ｍ3以下とする｡ JASS 5。 〈参考〉やむを得ず塩化物量(塩素イオン換算)が0.30～0.60kg/ｍ3となる場合は、 水セメント比55％以下、ＡＥ減水剤を使用し、スランプは18cm以下、防錆剤 の使用及び床の下端の鉄筋のかぶり．．．厚さを３cm以上とする。 3. 単位水量が多いほど、コンクリートの乾燥収縮量は大きくなり、ひび割れや水密性、 耐久性が低下する。また細骨材率が高すぎると流動性の悪いコンクリートとなる。 したがって、所要の品質が得られる範囲で、できるだけ小さくする。JASS 5。 4. 問題解説集・問題130 枝４参照。 5. 問題解説集・問題130 枝３参照。 Ｎo. 23 解説 正答──４ 1. 水セメント比は、フレッシュコンクリートに含まれるセメントペースト中のセメン トに対する水の質量百分率をいう。 水セメント比＝Ｅ/Ｆ×100(％) 2. 細骨材率は、コンクリートの全骨材絶対容積のうち、細骨材の絶対容積が占める割 合を百分率で示したものである。JASS 5。 細骨材率(％)＝Ｃ/(Ｃ＋Ｄ)×100(％) 3. フレッシュコンクリートの単位容積質量は、フレッシュコンクリート１ｍ3あたり の質量をいう。 フレッシュコンクリートの単位容積質量＝Ｅ＋Ｆ＋Ｇ＋Ｈ(kg/ｍ3) 4. 空気量(％)は、コンクリートに含まれる空気の容積のコンクリート容積に対する百 分率をいう。 空気量(％)＝ 1,000 ＋Ｃ＋Ｄ) 1,000－(Ａ＋Ｂ ×100(％)
Ｎo. 24 解説 正答──３ 1. 硬化したコンクリートの中性化は、表面から空気中の炭酸ガスの作用を受けて、コ ンクリート中の水酸化カルシウムが炭酸カルシウムに変化し、その結果アルカリ性 が失われていく現象をいう。その結果コンクリート中の鉄筋が腐食して構造耐力の 低下をきたしたり、コンクリートにひび割れやはく離・はく落を生じ、美観・機能 及び日常安全性が低下する。JASS 5。 2. コンクリートの中性化は、コンクリートにフェノールフタレインのアルコール溶液 を塗布することにより中性化していない部分が赤く着色することでわかる。 3. 中性化によってコンクリート自体の圧縮強度が低下するのではなく、中の鉄筋が腐 食してコンクリートのひび割れやはく．．離・はく．．落を生じ、構造耐力の低下をきたす。 JASS 5。 4. 水セメント比の小さいコンクリート(圧縮強度の大きいコンクリート)は、単位セメ ント量が大きく、またセメントペーストの組織が緻ち密で透気性が小さくなるので中 性化速度は小さい。JASS 5。 Ｎo. 25 解説 正答──３ 1.2. アルカリ骨材反応とは、反応性シリカを含む骨材とセメント等に含まれるアルカ リイオンが反応し、これが膨張してひび割れなどを生じさせる現象をいう。アルカ リ骨材反応の防止対策としては、(1) 反応性の骨材を使用しない、(2) コンクリー ト中のアルカリ量を低減する、(3) アルカリ骨材反応に対して抑制効果のある混合 セメントを使用する、などが考えられる。設問の場合、圧縮強度を高めるためには、 セメント量を増加する必要があり、これはアルカリ量を増加させるので、かえって 逆効果である。また、かぶり厚さを増してもアルカリ骨材反応の対策とはならない｡ JASS 5。 3. 問題解説集・問題130 枝１参照。 Ｎo. 26 解説 正答──２ 1. 硬化したコンクリートは、表面から空気中の炭酸ガスの作用を受けて、コンクリー ト中の水酸化カルシウムが炭酸カルシウムに変化し、その結果アルカリ性が失われ ていく。この現象を中性化という。水セメント比の小さいコンクリートは、セメン トペーストと組織が緻ち密で透気性が小さくなるので中性化速度は小さい。JASS 5｡ 2. 良質なＡＥ剤やＡＥ減水剤を用いたコンクリートは、中性化速度が小さくなる。 JASS 5。 3. フライアッシュセメント、高炉セメントなど混合セメントを用いたコンクリートは、 普通ポルトランドセメントを用いた場合より、中性化速度がかなり大きくなる。な お、早強ポルトランドセメントを用いると中性化速度は小さくなる。JASS 5。 4. コンクリートの施工に欠陥がない場合、大気中でコンクリートが中性化する速度 (中性化率)は、使用するセメントの種類とコンクリートの種類、屋内・屋外の環境 条件、仕上げの有無及び種類によって異なる。屋内の中性化率が1.7に対して屋外 の中性化率は1.0である。したがって、屋内の方が中性化しやすい。JASS 5。
Ｎo. 27 解説 正答──１ 1. コンクリートの圧送に先立ち、配管の水密性や潤滑層の確保のために、水およびモ ルタルを圧送する。先送りモルタルは、先行水の影響で品質が損なわれた部分を除 いて、一般に型枠内へ分散して打ち込む。JASS 5。 2. フレキシブルホースは、材質がゴム系のため内部抵抗が鋼管に比べて大きい。コン クリートポンプからの輸送管にフレキシブルホースを使用する場合は、１ｍにつき 水平換算長さ２ｍとしている。したがって、圧力損失を低減させるためにフレキシ ブルホースを使用するのは逆効果である。コンクリートポンプ工法施工指針。 3. 配管の継手からの水漏れや圧送中断時の脱水現象などにより閉塞したコンクリート は、セメントペーストが少なく粗骨材の多いコンクリートとなりやすい。これを打 ち込むと構造体コンクリートに欠陥が発生しやすくなる。閉塞は、通常、ベント管 やテーパ管部分などごく限られた部分に発生し、そのコンクリートも少量である。 閉塞して品質の変化したコンクリートは、廃棄する。JASS 5。 Ｎo. 28 解説 正答──４ 1. 問題解説集・問題 53 枝３参照。 2.～4. 輸送管の径は、ポンプの圧送性に直接影響し、径が大きいほど圧力損失が小さ くなり、圧送性も良くなる。なお、粗骨材の最大寸法に対する輸送管の呼び寸法は 次表による。JASS 5。 粗骨材の最大寸法(mm) 輸送管の呼び寸法(mm) 20 100Ａ以上 25 40 125Ａ以上 5. 軽量コンクリートをポンプを用いて圧送する場合には、骨材の圧力吸水によるスラ ンプ低下や輸送管内での閉塞を生ずるおそれがある。特に、高所圧送や長距離圧送 の場合には、配管径を125mm以上とするなどの配慮が必要である。JASS 5。 Ｎo. 29 解説 正答──２ 1. シュートを用いる場合は、たて型シュートとする。斜めシュートは、水平方向へコ ンクリートを運搬するもので、鋼製や樹脂製の開放型のものが一般的であるが、コ ンクリートが分離しやすいのでできるだけ使用しない。やむを得ず斜めシュートを 使用する場合には、その傾斜角度を30度以上とする。６/10は、約30°58′である。 JASS 5。 2. コンクリートは、横流しをしたり移動させると分離しやすくなるので、できるだけ 目的に近い位置から打ち込む。特に垂直部材は、横流しをすると粗骨材が配筋等に 阻止され、より分離しやすくなる。JASS 5。 3. コンクリートの打込み速度は、コンクリートのワーカビリティー及び打込み場所の 施工条件などに応じ、良好な締固めができる範囲とする。JASS 5。 4. 問題解説集・問題141 枝２参照。 5. 問題解説集・問題140 枝２参照。
Ｎo. 30 解説 正答──２ 1. 問題解説集・問題147 枝２参照。 2. 打込み後５日間（早強ポルトランドセメントは３日間）は、コンクリートの温度を ２℃以上に保つ。また、コンクリート打込み後は、散水その他の方法で湿潤にし、 日光の直射、急激な乾燥及び寒気に対して適当な養生を行う。JASS 5。 3. 型枠振動機は、高い壁、柱などの鉛直部材に使用する。JASS 5。 ① 加振によってフォームタイのねじ．．のゆるみ、せき板のふくらみが生じないよう にする。 ② 振動機の取付け間隔は、通常壁の場合２～３ｍ/台とする。 ③ 加振時間は、部材の厚さ・形状、型枠の剛性、打込み方法によって異なるが、 スランプ18㎝程度の場合１～３分を標準とする。 4. 問題解説集・問題142 枝５参照。 5. 問題解説集・問題130 枝５参照。 Ｎo. 31 解説 正答──３ 1. 問題解説集・問題146 枝１参照。 2.3. 構造体コンクリートの強度管理のための供試体の養生方法は、表のとおり。 構造体コンクリートの圧縮強度の判定基準 ・標準養生供試体の代わりに、あらかじめ準備した現場水中養生供試体によること もできる。 ・コア供試体の代わりに、あらかじめ、準備した現場封かん養生供試体によること ができる。 4. 問題解説集・問題134 枝４参照。 5. 問題解説集・問題134 枝２参照。 Ｎo. 32 解説 正答──１ 1. コンクリート打込み継続中における打重ね時間間隔の限度は、コールドジョイント が生じない範囲とし、原則として、外気温が25℃未満の場合は150分、25℃以上の 場合は120分を目安とし、先に打ち込まれたコンクリートの再振動可能時間以内と する。JASS 5｡ 2. コンクリートの練混ぜから打込み終了までの時間の限度は、原則として、外気温 (打込み中の平均外気温)が25℃未満の場合は120分、25℃以上の場合は90分とする。 JASS 5。 3. コンクリートの沈み、粗骨材の分離、ブリーディング等による欠陥は、コンクリー ト凝結終了前に処置する。プラスティック収縮ひび割れや沈みひび割れ等の早期ひ び割れが発生した場合は、表面のタンピング等により処置する。JASS 5。 供試体の養生方法 試験材齢 判 定 基 準 標準養生 28日 調合管理強度以上 コ ア 91日 品質基準強度以上
〈参考〉 プラスティックひび割れ ── 水分の蒸発が激しく、そのための体積の減少に対 してコンクリートがこれに追従できずに発生する ひび割れ。 [処置] 覆いなどにより急激な水分の蒸発を防ぐとともに、散水養生を行い、そ の発生を認めたら、こてやタンピングで押えてつぶすのがよい。 沈みひび割れ ── 打込み後、鉄筋上部のコンクリートと鉄筋のない部分のコン クリートに沈降の差を生じ、発生するものである。 [処置] 打込み可能な範囲でスランプの小さいコンクリートを使用するとともに、 打込み後表面をタンピングする。また、打込み後30分程度からコンクリー ト面を観察し、発生したものはこて．．やタンピングでつぶす。 Ｎo. 33 解説 正答──１ 1. レディーミクストコンクリートの受入れ検査の圧縮強度における１回の試験結果は、 任意の一運搬車から採取した試料で作った３個の供試体の試験値の平均値で表す。 JIS A 5308。 2. 圧縮強度試験のための供試体は、直径の２倍の高さをもつ円柱形とする。その直径 は粗骨材の最大寸法の３倍以上、かつ、10㎝以上とする。したがって、粗骨材の最 大寸法が40㎜の場合は、直径12㎝以上となる。なお、供試体の直径の標準は、10㎝、 12.5㎝、15㎝である。JIS A 1132。 3. 圧縮強度試験の供試体のコンクリートは、２層以上のほぼ等しい層（各層の厚さは 160㎜を超えない）に分けて詰める。JIS A 1132。 Ｎo. 34 解説 正答──４ コンクリート部材の位置・断面寸法は、次表による。JASS 5。 コンクリート部材の位置および断面寸法の許容差の標準値 項 目 許容差(mm) 位 置 設計図に示された位置に対す る各部材の位置 ±20 断面寸法 柱・はり・壁の断面寸法 －５ ＋20 床スラブ・屋根スラブの厚さ 基礎の断面寸法 －10 ＋50
Ｎo. 35 解説 正答──４ 1. 試料は、内面を湿布などでふいて水平に設置した水密性平板上に置いたスランプコ ーンに、ほぼ等しい量の３層に分けて詰める。その各層は、突き棒でならした後、 25回一様に突く。 2. 荷卸し地点でのスランプの許容差は、 右表による。JASS 5。 したがって、 スランプ18cmと指定し たレディーミクストコンクリートは、 15.5cmから20.5cmまでは許容される。 3. スランプコーンを引き上げたとき、 コンクリートがスランプコーンの中心軸に対して偏ったり、くずれたりして形が不 均等になった場合は、別の試料によって新たに試験する。 4. スランプは、スランプコーンを引き上げたとき、コンクリートの中央部においてさ． がり．．を測る。 5. 問題解説集・問題 62 枝３参照。 Ｎo. 36 解説 正答──２ 1. 寒中コンクリートの調合は、調合管理強度で24Ｎ/mm2以上とし、ＡＥ剤、ＡＥ減水 剤又は高性能ＡＥ減水剤を必ず用いる。JASS 5。 2. 寒中コンクリートの練混ぜにおいて、加熱した材料を用いる場合、セメントを投入 する直前のミキサ内の骨材及び水の温度は、40℃以下とする。高温の条件ではセメ ントが瞬結現象を引き起こすおそれがあり、ワーカビリティーを不安定なものとす る。なお、40℃を超える練混ぜ水を用いる場合は、ミキサに骨材と水を投入し、全 体が40℃以下となったときセメントを投入する。JASS 5。 3. 問題解説集・問題140 枝４参照。 Ｎo. 37 解説 正答──４ 1. 寒中コンクリートの荷卸し時のコンクリート温度は10～20℃とし、軽微な凍結期の 工事、あるいは、十分な水和発熱が見込まれる場合では初期凍害のおそれが低いこ とから工事監理者の承認を得て、この下限値を５℃にすることができる。JASS 5。 2. 寒中コンクリートの初期養生の期間は、打込まれたコンクリートで圧縮強度５Ｎ /mm2が得られるまでとし、この間は打込まれたコンクリートのいずれの部分につい ても凍結させてはならない。所定の空気量が含まれているコンクリートは、圧縮強 度が５Ｎ/mm2に達すると、施工中に考えられる数回の凍結融解に耐えるようになり、 初期凍害を受けるおそれがなくなる。JASS 5。 3. 問題解説集・問題144 枝３参照。 4. 加熱および断熱養生の終了後は、コンクリートが急激に乾燥したり冷却しないよう にする。JASS 5。 単位cm スランプ スランプの許容差 2.5 ±１ ５及び6.5 ±1.5 ８以上18以下 ±2.5 21 ±1.5
Ｎo. 38 解説 正答──３ 1. 問題解説集・問題146 枝３参照。 2. 流動化コンクリートは、通常のコンクリートに比べて、流動化剤及び流動化の工程 が加わり、性質においても異なる点があるので、品質管理に特に留意する。流動化 コンクリートの製造をレディーミクストコンクリートによって行う場合、コンクリ ート生産者は、ベースコンクリートのスランプを検査しなければならない。この検 査は、流動化剤の添加場所において、その添加前に行い、検査結果は施工者に提示 する。JASS 5。 3. 流動化コンクリートのスランプは、次表の値以下とする。JASS 5。 流動化コンクリートのスランプ (cm) コンクリートの種類 ベースコンクリート 流動化コンクリート 普通コンクリート 15以下 21以下 軽量コンクリート 18以下 21以下 4. 問題解説集・問題139 枝３参照。 5. 問題解説集・問題147 枝４参照。 Ｎo. 39 解説 正答──１ 1. 高強度コンクリートの圧縮強度の検査は、打込み日、打込み工区かつ300ｍ3ごとに 検査ロットを構成して行う。１検査ロットにおける試験回数は３回とする。なお、 １日の打込み量が30ｍ3以下の場合は、工事監理者との協議の上これと異なる検査 ロットを構成することができる。また、１回の検査は、適当な間隔をあけた任意の ３台の運搬車から１台につき３個ずつ採取した９個の供試体で行う。JASS 5。 2. 高強度コンクリートは、高性能ＡＥ減水剤によって一般に凝結を遅らせ、また使用 量によって遅延するように調整できることから、コンクリートの練混ぜから打込み 終了までの時間は、120分を限度とする。JASS 5。 3. 高強度コンクリートにおけるコンクリート中の塩化物量は、塩化物イオンとして 0.30㎏/ｍ3以下とする。JASS 5。 4. 問題解説集・問題121 枝２参照。 5. 問題解説集・問題134 枝３参照。 Ｎo. 40 解説 正答──２ 1. ＰＣ鋼材は、一般に高炭素鋼であるので、溶接したり局部的に加熱、急冷したりす ると、その部分が許容緊張力以下の荷重で脆ぜい性破断を起す危険性が極めて高くなる。 現場においてＰＣ鋼材の加工・組立てを行う場合、加熱、溶接を行ってはならない。 JASS 5。 2. プレストレストコンクリートの設計基準強度は、プレテンション方式の場合は、35 Ｎ/mm2以上、ポストテンション方式の場合は24Ｎ/mm2以上とする。また、コンクリ ートに含まれる塩化物量は、塩化物イオン量としてプレテンション部材では 0.20kg/ｍ3以下、ポストテンション部材では0.30kg/ｍ3以下とする。JASS 5。 3. 問題解説集・問題149 枝４参照。
Ｎo. 41 解説 正答──２ 1. 問題解説集・問題139 枝４参照。 2. 通常のマスコンクリートの工事では、ＡＥ減水剤遅延形または標準形を選定する。 化学混和剤の中の高性能ＡＥ減水剤、ＡＥ減水剤の使用は、単位水量を減少させ、 このため単位セメント量が少なくなり、温度上昇も小さくなる。また、遅延形の混 和剤は、セメントの水和反応を抑制し、温度上昇をゆるやかにするのでマスコンク リートに適している。なお、促進形の混和剤は、セメントの水和反応が促進され、 初期の水和熱量を増大させるので、使用してはならない。JASS 5。 3. 暑中コンクリートの荷卸し時のコンクリートの温度は、35℃以下とする。コンクリ ート温度が高くなるにしたがって、コールドジョイントやひび割れが発生しやすく なるので、荷卸し時のコンクリート温度は、できるだけ低い温度にすることが望ま しい。JASS 5。 4. 軽量コンクリート２種の設計基準強度の最大値は、27Ｎ/mm2、気乾単位容積質量の 範囲は、1.4～1.8ｔ/ｍ3である。JASS 5。 Ｎo. 42 解説 正答──４ 1. 部材の内部温度の上昇は、ほかの条件が同じであれば、セメントの水和熱に比例し て増加する。マスコンクリートには、水和熱の小さい中庸熱ポルトランドセメント または低熱ポルトランドセメントを用いるのがよい。JASS 5。 2. マスコンクリートのスランプは、15cm以下とする。できるだけスランプを小さくし て、水和熱発生の主たる要因である単位セメント量を少なくすることが重要である｡ JASS 5。 3. マスコンクリートを発注するコンクリートの呼び強度は、調合強度を定める材齢に 応じて算定する呼び強度の強度値を満足する値以上とする。つまり、施工者は呼び 強度を保証する材齢および算定された呼び強度を指定して生産者に発注する。なお、 単位セメント量をできるだけ低減させるために、設計基準強度を保証するための強 度管理材齢を28日以上91日以内とする。JASS 5。 4. マスコンクリート打設後、内部温度が上昇している期間は、表面部の温度が急激に 冷却することのないように養生を行い、内部温度上昇が緩やかになり、最高温度に 達した後は、マスコンクリート部材を保温し、できるだけ長時間かけて緩やかに冷 却するようにする。なお、保温養生に用いた型枠、断熱材などの材料は、コンクリ ート表面の急激な冷却による熱収縮ひび割れ発生を防止するため、コンクリート表 面部の温度と外気温との差が小さくなってから取り外す。JASS 5。 Ｎo. 43 解説 正答──２ 1. 軽量コンクリートをポンプで圧送する場合には、圧力吸水によりコンクリートが締 まって圧送できなくなる場合があるので、事前に十分吸水させた人工軽量骨材を使 用する。JASS 5。
2. 水密コンクリートにおいて、透水性を低減して水密性を確保するには、水セメント 比は50％以下、単位水量はフレッシュコンクリートの所要の品質が得られる範囲内 で、できるだけ小さく、また、単位粗骨材量はコンクリートの所要の品質が得られ る範囲内で、できるだけ大きくする。JASS 5。 3. 問題解説集・問題149 枝５参照。 Ｎo. 44 解説 正答──２ 1. 浮き錆・油類・ごみ．．・土などコンクリートとの付着を妨げるおそれのあるものは、 鉄筋を組立てた後では、除去しにくいので、組立てに先立って除去する必要がある。 JASS 5。 2. 鉄筋の切断は、シヤーカッターによるのが一般的である。なお、ガス圧接や特殊な 継手では、切断面の平滑さ直角度が要求され、その要求を満たすため電動カッター 等によって切断しなければならない。JASS 5。 3. 鉄筋の継手は、原則として、応力の小さいところで、かつ常時はコンクリートに圧 縮応力が生じている部分に設ける。また、継手は１か所に集中することなく、相互 にずらして設けることを原則とする。JASS 5。 4. 設計かぶり厚さは、鉄筋の配筋・型枠の組立ての際の施工誤差およびコンクリート の打込み・締固めの際の型枠・鉄筋の移動で施工誤差を生じても、構造体において 最小かぶり厚さおよび建築基準法施行令で定められたかぶり厚さを確保するために 10mm増しとしたものである。JASS 5｡ 5. 問題解説集・問題112 枝５参照。 Ｎo. 45 解説 正答──５ 1. 問題解説集・問題112 枝１参照。 2. 鉄筋は、圧接後の寸法が設計図に一致するように、あらかじめ縮みしろ．．として、１ つの圧接箇所ごとに鉄筋径程度を余分に見込んで切断する。JASS 5。 3. 問題解説集・問題115 枝５参照。 4. 圧接完了後の外観検査の結果、圧接面のずれ．．が規定値を超えた場合は、圧接部を切 り取って再圧接する。JASS 5。 5. ガス圧接継手の継手部の検査方法としては、全数検査(外観検査)と抜取検査があり、 外観検査を行い合格していることを確認した後、抜取検査を行う。外観検査は、原 則として、圧接作業完了時に全数を目視又はノギス、スケール、専用検査治具によ り測定する。抜取検査は、１検査ロット(１組の作業班が１日に施工した圧接箇所 の数量)からランダムに30か所を超音波探傷法又は引張試験法で検査する。JASS 5。
日建学院（禁無断複製） Ｈ25･１Ｓ･施⑥ 解－17 Ｎo. 46 解説 正答──１ 1. 梁におけるプレキャストコンクリート型枠工法は、プレキャストコンクリート部材 を型枠として、現場でコンクリートを打ち込み、プレキャストコンクリート部材と 打込みコンクリートとの合成構造物を構築する工法である。プレキャストコンクリ ート部材に対して、ひび割れを発生させないようにサポートを配置する必要がある。 型枠の設計・施工指針案。 2. 問題解説集・問題126 枝３参照。 3. デッキプレート型枠工法は、鋼製のデッキプレートを床型枠として用いる工法で､ Ｓ造・ＳＲＣ造・ＲＣ造いずれにも適用できる。デッキプレートは、仮設床として コンクリートの自重および施工荷重を支えるため、型枠を支持するために支柱を用 いる必要がなく、また、解体作業も不要である。型枠の設計・施工指針案。 4. 問題解説集・問題124 枝１参照。 5. 問題解説集・問題124 枝３参照。 Ｎo. 47 解説 正答──５ 1. せき板材料としての木材は、すぎ・まつその他の針葉樹の板類が適し、広葉樹のか し・きり・けやきなどは、アルカリ抽出物が多く、コンクリート表面に硬化不良を 起こすものがあるので、せき板に使用してはならない。JASS 5。 2. コラムクランプは、支保工の一つで、柱型枠を四方から水平に締付けるためのもの で、主として独立柱の型枠を組み立てる場合に用いる。 3. 問題解説集・問題 33 枝４参照。 4. 問題解説集・問題 66 枝４参照。 5. 片持梁又は 庇ひさしの支保工の存置期間は、設計基準強度の100％以上のコンクリートの 圧縮強度が得られたことが確認されるまでとする。JASS 5。 Ｎo. 48 解説 正答──５ 1. ＡＥ剤、ＡＥ減水剤または高性能ＡＥ減水剤を用いるコンクリートの空気量は、特 記による。特記のない場合、4.5％とする。JASS 5。 《補足》凍害融解作用を受けるコンクリートの空気量は４％以上６％以下とする｡ 2. 鉄筋コンクリートの一般的な劣化は、コンクリート表面からの水・炭酸ガス・塩分 その他の侵食性物質の侵入によってもたらされるので、水セメント比を小さくする のがよい。JASS 5。 水セメント比の最大値(％) セメントの種類 計画供用期間の級 短期･標準･長期 超 長 期 ポルトランド セメント 早強･普通･中庸熱 65 55 低熱 60 混合セメント (高炉･フライア ッシュ･シリカ) Ａ種 65 ―― Ｂ種 60
3. レディーミクストコンクリートの呼び強度の強度値は、調合強度管理値（品質基 準強度＋構造体強度補正値）以上とする。JASS 5。 4. 単位セメント量は、水和熱及び乾燥収縮によるひび割れを防止するために、できる だけ少ないほうがよいが、単位セメント量が過小であるとコンクリートのワーカビ リティーが悪くなるので、コンクリートの強度を確保するための条件とは別に、単 位セメント量の最小値を270㎏/ｍ3とする。JASS 5。 5. スランプは普通コンクリートで調合管理強度が33Ｎ/mm2以上の場合21cm以下、33Ｎ /mm2未満の場合18cm以下とするが、コンクリートの打込み・締固めが比較的容易な 基礎やスラブ及び梁部材などでは、これよりさらに小さい値とする。スランプを大 きくすると単位水量が増大し、必要な強度を確保するために単位セメント量も多く しなければならない。また、コンクリートが材料分離しやすくなるだけでなく、ブ リーディングの増加に伴う付着強度の低下、骨材下面の水膜形成による水密性の低 下、耐久性の低下、乾燥収縮の増大など種々の悪影響が生じてくる。JASS 5。 Ｎo. 49 解説 正答──１ 1. 計画供用期間の級が「長期」「超長期」の場合は、回収水を用いてはならない。な お、回収水とは、レディーミクストコンクリートの洗浄排水を処理して得られるス ラッジ水及び上澄水の総称をいう。JASS 5。 2. フライアッシュセメント、高炉セメントなど混合セメントを用いたコンクリートは、 普通ポルトランドセメントを用いた場合より、中性化速度がかなり大きくなる。な お、早強ポルトランドセメントを用いると中性化速度は小さくなる。JASS 5。 3. 壁・梁及びスラブなどの鉛直打継ぎ部は、欠陥が生じやすいので、できるだけ設け ないほうがよい。やむを得ず設ける場合は、構造部材の耐力への影響の最も少ない 位置とし、梁、床スラブ・屋根スラブの鉛直打継ぎ部は、スパンの中央または端か ら１/４付近に設ける。また、柱、壁の水平打継ぎ部は、床スラブ・梁・基礎梁の 上端または、床スラブ、梁の下端に設ける。JASS 5。 4. 問題解説集・問題136 枝１参照。 5. レディーミクストコンクリート業界では、一般に地域ごとに協同組合による共同販 売方式又は直接販売方式がとられ、協同組合から割り当てられた複数の工場から工 事現場にコンクリートが供給されるようになっている。このような供給方式の場合、 同一打込み工区に同時に複数の工場よりコンクリートが供給されると、それぞれの 工場の品質責任の所在を明確化にすることが困難となるので、同一打込み工区への 複数工場からの混合使用を避けるようにする。JASS 5。
Ｎo. 50 解説 正答──１ 1. 高流動コンクリートは、高性能ＡＥ減水剤を多量に用いるため、凝結時間は長くな る場合が多く、練混ぜから打込み終了までの時間の限度は、通常コンクリートの外 気温25℃未満の場合と同じ120分とする。JASS 5。 2. 問題解説集・問題132 枝４参照。 3. 暑中コンクリートの適用期間は、特記のない場合、施工者は日別平滑平年値が25℃ を超える期間を基準として定め、工事監理者の承認を受ける。したがって、コンク リートの練混ぜから打込み終了までの時間の限度は、外気温が25℃以上なので90分 とする。JASS 5。 4. プレストレストコンクリートのスランプは、工場におけるプレストレストコンクリ ート部材製造の場合は12cm以下、現場打込みのポストテンション方式の場合は18cm 以下、流動化コンクリートの場合はいずれの方式についても18㎝以下とし、工事監 理者の承認を受ける。JASS 5。 5. 凍害を受けるコンクリートに対する対策としては、ＡＥコンクリートとし、適切な 量の空気を連行することが凍害対策の基本である。凍結融解作用を受けるコンクリ ートに必要な空気量の標準値は、一般のコンクリートで5.5％（粗骨材の最大寸法 40mmのときは5.0％）である。JASS 5。
