Intel ® Software Developer Day

インテル

® OpenCL SDK のご紹介

と開発環境

2011年7月15日インテル株式会社ソフトウェア＆サービス統拢部アプリケーション・エンジニア久保寺陽子

(2)

アジェンダ

 OpenCLとは •ヘテロジニアス・コンピューティング •インテルのOpenCLへの取り組み

•

インテル® OpenCL SDK の概要 • インテル® OpenCL SDKを使用したプログラム開発方法 • インストール方法 • コンパイラー・オプション • オフライン・コンパイラー

•

インテル® グラフィックス・パフォーマンス・アナライザー (GPA) の概要

•

インテル® OpenCL SDK ＋インテル® GPA 4.0に

(3)

3

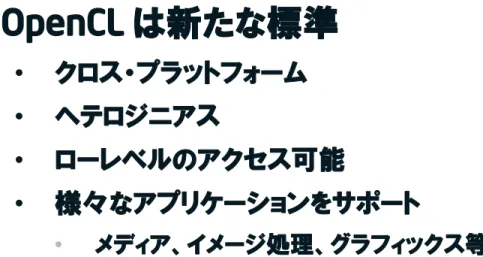

OpenCLとは

• OpenCL は新たな標準 • クロス・プラットフォーム • ヘテロジニアス • ローレベルのアクセス可能 • 様々なアプリケーションをサポート • メディア、イメージ処理、グラフィックス等 CPUs Multiple cores driving performance increases GPUs Increasingly general purpose data-parallel computing Emerging Intersection Heterogeneous Computing

Diagram based on deck presented in OpenCL BOF at SIGGRAPH 2010 by Neil Trevett, NVIDIA, OpenCL Chair, http://www.khronos.org/developers/library/2010_siggraph_bof_opencl/OpenCL-BOF-Intro-and-Overview_SIGGRAPH-Jul10.pdf

(4)

OpenCLプラットフォーム・モデル

• １つのホスト + 1つ以上の計算デバイス

- 各計算デバイスは1つ以上の計算ユニットから構成される

(5)

5

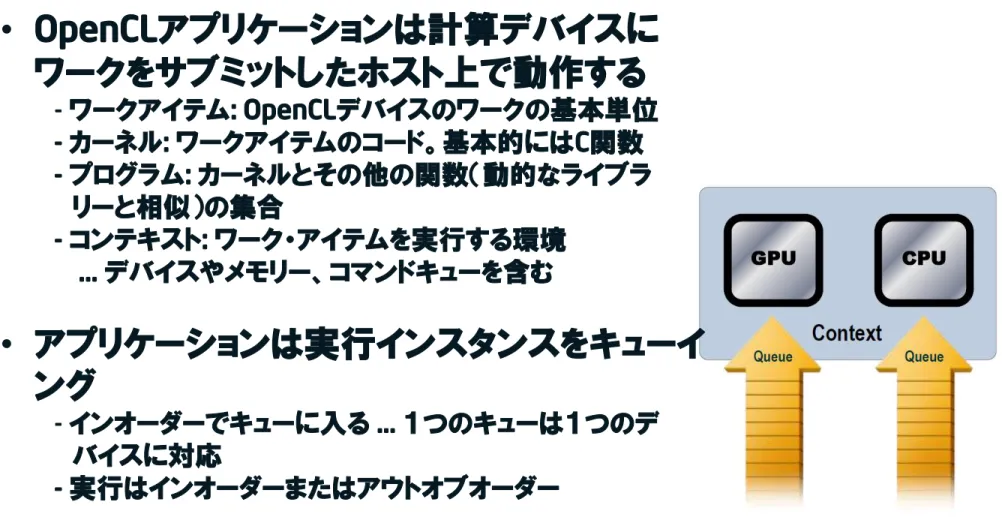

OpenCL 実行モデル

• OpenCLアプリケーションは計算デバイスにワークをサブミットしたホスト上で動作する - ワークアイテム: OpenCLデバイスのワークの基本単位 - カーネル: ワークアイテムのコード。基本的にはC関数 - プログラム: カーネルとその他の関数（動的なライブラリーと相似）の集合 - コンテキスト: ワーク・アイテムを実行する環境 … デバイスやメモリー、コマンドキューを含む • アプリケーションは実行インスタンスをキューイング - インオーダーでキューに入る … １つのキューは１つのデバイスに対応 - 実行はインオーダーまたはアウトオブオーダー

Diagram based on deck presented in OpenCL BOF at SIGGRAPH 2010 by Neil Trevett, NVIDIA, OpenCL Chair, http://www.khronos.org/developers/library/2010_siggraph_bof_opencl/OpenCL-BOF-Intro-and-Overview_SIGGRAPH-Jul10.pdf

(6)

並列化における開発者の選択肢

インテルでは高性能な並列コンピューティング・ツールと技術を開発者が選択できる

• インテル® _{Parallel Building Blocks (インテル}®_{PBB) は広範囲なアプリケーションの並列化に対応.}

• OpenCL*は具体的なセグメントの顧客のニーズに対処し、それらのアプリケーション性能を最大化するた

TM

Microsoft, Intel, GNU C++ で互換様々なOS、プラットフォームをサポート

(7)

7 メインストリーム、一般の開発者デジタル・ンテンツ作成メディア

OpenCL*はどこで使うか?

開発者の選択: インテルは開発者に広い範囲の並列処理ツールを提供。OpenCL は一定の分野やシナリオで有効。 OpenCLの利点/欠点: 利点:１つのAPI でCore TM_{、プロセッサー・グラフィックス, ヘテロジニアス・デバイス／プラット} フォームをサポート

欠点: 高度な知識を必要とするローレベルAPIや制限された limited composability

CoreTM_{+ Processor Gfx} _CoreTM_{+ Processor Gfx}

ゲーム CoreTM_{+ Processor Gfx} OpenCL はアプリケーションに依存する一定のセグメントに有用ターゲット HW Core 、プロセッサ・グラフィックス, クロスベンダーをサポートする単一API ローレベルの制御・APIを提供し、OpenGLやDirectXと相互運用可能 OpenCLをいつ使う? ハイパフォーマンス・コンピューティング Xeon/MIC Consumer Client HPC/Enterprise

Intel®_TBB1_{, IPP}2_{, OpenCL,}

MDSK3_{, DirectX} Intel

®_PBB4_{, OpenCL,}

OpenGL, DirectX TBB, DirectX, OpenGL, OpenCL

ツール＆API Intel®PBB, OpenCL

1_Intel®_{Threading Building Blocks (TBB)} 2_Intel®_{Integrated Performance Primitives} 3_{Intel® Media SDK}

4 _Intel®_{Parallel Building Blocks (PBB)}

GPUアプリを将来のインテル・プラットフォームにポーティン

(8)

OpenCL とヘテロジニアス・コンピューティング

• OpenCLはデバイスに依存しない1つのプログラミング環境を提供するプラットフォームAPIである • ヘテロジニアスな並列計算を実現 • CPUやGPU等をコーディネートすること • OpenCLを使うことにより、単一プログラム内で全ての計算資源（CPUやGPU等）を最大限に活用することが可能: • 単一プログラムがヘテロジニアス・プロセッサー環境内で、人間が最適化したように高性能で動作する • インテルの新世代プロセッサーの採用: ＣＰＵとＧＰＵの新たなレベルでの統合

(9)

9

OpenCLのデータ並列実行モデルのマッピング

• 暗黙のSIMDデータ並列（例.シェーダースタイル）: • “スカラープログラム”としてカーネル・プログラムを記述 • アルゴリズムに沿うようにベクターデータを使用 • カーネル・プログラムはコンパイラー／ランタイム／ハードウェアによって自動的にSIMD計算資源に割り当てられる • 明示的 SIMD データ並列: • カーネル・プログラムは命令の１つのストリームを定義 • 並列化はソースプログラムの段階からワイド・ベクタータイプを使用 • ベクターサイズは実装されているHWで決まる • プログラマーはattributeを使用してベクトルデータのヒントを記述できる • vec_type_hint(typen)

CPU は両方のマッピングをサポート

(10)

データ並列

: IA プロセッサーのオプション

• 明示的SIMD データ並列 • プログラマーはベクター・データのタイプ（width）を選択 • コンパイラーに対してattribute で指示 • Vec_type_hint(typen) • 暗黙の SIMD データ並列 • CPUs, GPUs, …へのマッピング • SSE/AVX : 並列に4/8 のワークアイテムを処理 • ２つの方法のハイブリッド • AVX : 4ワイドのワークアイテム2個を並列に処理可能

(11)

11

インテルの

OpenCLへの取り組み

• インテルは Khronosのファウンダー＆プロモーター ‒ インテルはOpenCLを自社のプラットフォームでサポートし、OpenCLの機能セットにも関与 • インテルは開発者に選択肢の１つとしてツールを提供 ‒ インテル® OpenCL SDK は革新的な並列プログラミングツールにインテルが検証した最新の追加を行う. • 現在、インテル® OpenCL SDKのＣＰＵ版は公開中 ‒ http://software.intel.com/en-us/articles/intel-opencl-sdk/

(12)

アジェンダ

 OpenCLとは ヘテロジニアス・コンピューティング インテルのOpenCLへの取り組み



インテル® OpenCL SDK の概要 • インテル® OpenCL SDKを使用したプログラム開発方法 • インストール方法 • コンパイラー・オプション • オフライン・コンパイラー

•

インテル® OpenCL SDK ＋インテル® GPA 4.0に

(13)

13

現在公開中

–

インテル® OpenCL SDK インテル® OpenCL SDK version • http://software.intel.com/en-us/articles/intel-opencl-sdk/. 機能: • インテル® CoreTM _{プロセッサーのサポート} • OpenCL 1.1 に準拠 • 32ビットと64ビット・アプリケーションをサポート • サポートOS：Windows と Linux (64bitのみ)

(14)

インテル

® OpenCL SDK の利点

性能 • インテルのハードウェアを効率的に使用: • インテル・プロセッサー・グラフィックスのプログラム機能の使用 • SIMD命令やマルチコア・スケーラビリティ等のインテル® IA の利点をシームレスに利用 • カーネルプログラムをインテルCPUとプロセッサー・グラフィックスに分ける使いやすさ • １つのAPI でインテル® プロセッサー・グラフィックスとインテル® CPUをサポート • 将来のインテル® アーキテクチャーとプラットフォームに互換 • ツールと技術の統合： • 現在: TBB, OpenGL. • 将来: Media SDK, DX 標準化 • 標準APIを採用して、開発期間を短縮

(15)

15

プロファイリング・ツールデバッグツール静的ツール

• OpenCL プロファイル APIのサポート

• POpenCL API を通してOpenCLカウンタを提供 • スタンドアローンのカウンタービューワー • OpenCL プラットフォーム・アナライザー • OpenCL タスク・インストルメント • OpenCL キュー・インストルメント • iGPA タスク・アナライザー

• VTune Amplifier XE への統合(CPU のみ)

• JIT プロファイリング • OpenCL カーネル・デバッガー (CPU のみ) • MSFT 2008/2010 Visual Studio むけのデバッグエンジン • .cl ファイルからのカーネル・バッグ • OpenCL オフラインコンパイラー • オフラインコンパイル時に提供されるサービル: シンタックス・チェッカー, アセンブラー表示, LLVM 表示等. • 2 つのモードで使用可能: GUI モードとコマンドライン・モード

インテル

®

OpenCL SDK ツールとサンプル

サンプルプログラム _• _{OpenCLサンプルで提供されるもの:} • サンプル毎のドキュメント • OpenCL チュートリアルと最適化ガイド • インテル・プラットフォーム最適化コードと命令

(16)

アジェンダ



インテル® OpenCL SDK の概要  インテル® OpenCL SDKを使用したプログラム開発方法 • インストール方法 • コンパイラー・オプション • オフライン・コンパイラー

•

インテル® OpenCL SDK＋インテル® GPA 4.0に

(17)

17

インテル

® OpenCL SDKのインストール環境

•Intel® OpenCL SDKのバージョン •Windows 版： 32bit、64bit •Linux版： 64bit •サポートするHW： •SSE4以降のSIMD命令をサポートしているプロセッサー •具体的には、Intel® Core™ マイクロアーキテクチャー •サポートOS:

•Microsoft Windows 7 (32-bit version、64-bit version)

•Microsoft Windows Vista (32-bit version、64-bit version) •Novell SUSE Linux* Enterprise Server 11 SP1 (64-bit

version)

(18)

(19)

19

Visual Studio における使用方法

ヘッダーファイルのインクルード

(20)

オフライン・コンパイラー

(21)

21

(22)

(23)

23

(24)

アジェンダ



インテル® OpenCL SDK の概要  インテル® OpenCL SDKを使用したプログラム開発方法  インストール方法  コンパイラー・オプション  オフライン・コンパイラー



•

インテル® OpenCL SDK＋インテル® GPA 4.0に

(25)

25

インテル

® グラフィックス・パフォーマンス・

アナライザーの概要

•ツール ‒システム・アナライザー ‒フレーム・アナライザー ‒タスク・アナライザー •留意事項 ‒単一コンピューターやネットワーク上からの起動が可能 ‒全てのDirectX* に対応したデバイスで動作 ‒ゲームレベルのコンテキスト ‒キャプチャー・ファイルの共有

(26)

インテル

® グラフィックス・パフォーマンス・アナライザー4.0

の新機能

• 全体の機能 • Microsoft DirectX* 11 サポート • 新たな “how to” ヘルプ・ビデオの提供 • インテル® GPA システム・アナライザー／インテル® GPA フレーム・アナライザー • インテル® HD グラフィックス 2000/3000 ハードウェア上での新たなGPU メトリックスをサポート

• インテル® GPA プラットフォーム・アナライザー (beta release)

• インテル® GPA 3.0（βバージョン）でリリースされたプラットフォーム表示の機能をス タンドアローン・アプリケーションにした

(27)

27

アジェンダ



インテル® OpenCL SDK の概要  インテル® OpenCL SDKを使用したプログラム開発方法  インストール方法  コンパイラー・オプション  オフライン・コンパイラー





インテル® OpenCL SDK＋インテル® GPA 4.0による解析 • まとめ

(28)

IGPAを使用した際のOpenCLプログラムの解析

デモ

(29)

29

まとめ

• インテルは開発者に選択肢の１つとしてOpenCLに関するツールを提供します。 ‒ インテルはOpenCLを自社のプラットフォームでサポートし、 OpenCLの機能セットにも関与しています。 • 現在、OpenCLのＣＰＵ版は公開中です。 ‒ http://software.intel.com/en-us/articles/intel-opencl-sdk/ • インテルが提供するツールもOpenCL
