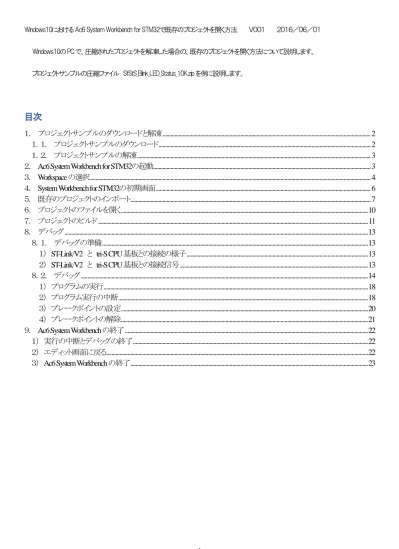

Windows10における Ac6 System Workbench for STM32で既存のプロジェクトを開く方法Ｖ００１２０１６／０６／０１

Windows10の PC で、圧縮されたプロジェクトを解凍した場合の、既存のプロジェクトを開く方法について説明します。プロジェクトサンプルの圧縮ファイル SfStS_Blink_LED_Status_10K.zip を例に説明します。

2 １．プロジェクトサンプルのダウンロードと解凍１．１．プロジェクトサンプルのダウンロード当サイトのプロジェクトサンプルの圧縮ファイル Blink_LED_Status_10K.zip をダウンロードしてください。ダウンロードが終了したら [フォルダーを開く] ボタンをくりっくして、次のダイアログを開きます。ダウンロードという名前のフォルダ内に SfStS_Blink_LED_Status_10K.zip があります。

(3)

3

１．２．プロジェクトサンプルの解凍

SfStS_Blink_LED_Status_10K.zip をダウンロードから Ac6_Work に移動して、解凍しました。この例では、Lhaplus という解凍ソフトを使用しました。

２． Ac6 System Workbench for STM32の起動

(4)

4

３． Workspaceの選択

[Browse…] ボタンをクリックすると次のワークスペース選択のためのダイアログが開きます。

ダウンロードして解凍したサンプルプロジェクトのフォルダ SfStS_Blink_LED_Status_10K を選択して [OK] ボタンをクリックすると次の表示になります。

(5)

5

この状態で {OK} ボタンをクリックすると次のメッセージが開きます。

これは、Windows7 PC で作成したプロジェクトを開いたため表示されたものと思われます。 [OK] ボタンをクリックして次に進みます。次の開始画面が表示されます。

(6)

6

４． System Workbench for STM32の初期画面

C/C++ - Eclipse を最大化し、Welcome は最小化して次の画面にします。

(7)

7

５．既存のプロジェクトのインポート

メニューの {File} -> {Import…} をクリックすると次ページのダイアログが開きます。

(8)

8

{General} -> {Existing Projects into Workspace} を選択して [Next >] ボタンをクリックすると次のダイアログが表示されます。

(9)

9

前述で解凍したプロジェクトのフォルダ Ac6_HAL_F405_Blink_LED_10K を選択して [OK] ボタンをクリックすると次のようになります。

(10)

10

プロジェクトがインポートされて Project Explorer に Blink_LED_Status_10K が表示されています。

６．プロジェクトのファイルを開く

(11)

11

７．プロジェクトのビルド

Build のアイコンをクリックするとビルドを開始して次のダイアログが表示されます。

最初のビルドには数分かかります。ゆっくり待ちましょう。ビルドが終了すると次のようになります。

(12)

12

ビルドが終了したメッセージが表示されています。

Problems のタグをクリックするとエラー発生状態がわかります。エラーがなければ 0 items と表示されます。

(13)

13

８．デバッグ

８．１．デバッグの準備

tri-S CPU 基板に ST-LINK を接続し、CPU 基板に電源を供給します。

１） ST-Link/V2 と tri-S CPU基板との接続の様子

２） ST-Link/V2 と tri-S CPU基板との接続信号

ST-Link/V2 と tri-S CPU 基板のコネクタ P4 との接続信号を以下に示します。

ST-Link/V2 tri-S CPU 基板線色 CN3-1 VAPP P4-1 VDD 橙 CN3-9 SWCLK P4-2 SWCLK PA14 緑 CN3-8 GND P4-3 GND 黒 CN3-7 SWDIO P4-4 SWDIO PA13 黄 CN3-15 NRST P4-5 NRST 青

(14)

14 ８．２．デバッグ虫のアイコンをクリックするとデバッグを開始します。上記のようにプロジェクト Blink_LED_Status_10K が選択状態でない場合、次のエラーメッセージが表示されます。この例では、main.c が選択されています。次ページに続く

(15)

15

上記のように Blink_LED_Status_10K をクリックし、選択状態にして、虫のアイコンをクリックしてください。初めての場合、次のダイアログが表示されます。

(16)

16

(17)

17

上記のメッセージが表示された場合は、[アクセスを許可する (A) ] ボタンをクリックしてください。

このメッセージが表示されたら、[Yes] ボタンをクリックします。次のデバッグ画面になります。

(18)

18 １）プログラムの実行プログラムの開始位置が緑のマーカーで示されています。右向きの三角 [Resume] のアイコンをクリックするとプログラムを実行します。２）プログラム実行の中断 [Suspend]のアイコンをクリックするとプログラムの実行を中断します。中断すると、次のような画面になります。

(19)

19

この例では、Blink_LED_Status.c 内の関数 Blink_LED_Status のなかで中断しました。

(20)

20

３）ブレークポイントの設定

Timer 割り込みのところにブレークポイントを設定してみます。

プログラム行の左側の行番号の左側をダブルクリックするとブレークポイントを設定できます。また、ブレークポイントを設定したい行をクリックして、その行でカーソルが点滅している状態でメニューの {Run} – {Toggle Line Breakpoint} をクリックしてもブレークポイントを設定できます。

ブレークポイントが設定されるとブレークポイントのマークが表示されます。

(21)

21

ブレークポイントを設定した箇所でブレークしました。

４）ブレークポイントの解除

ブレークポイントのマークをダブルクリックするとブレークポイントを解除できます。

また、ブレークポイントが設定されている行にカーソルを点滅させている状態でメニューの {Run} – {Toggle Line Breakpoint} をダブルクリックすることによってもブレークポイントを解除できます。

(22)

22

９． Ac6 System Workbenchの終了１）実行の中断とデバッグの終了

[Suspend]のアイコンをクリックすると実行が中断されます。

この状態で、[Terminate]のアイコンをクリックすると、デバッグ状態を終了して次のようになります。

２）エディット画面に戻る

(23)

23

３） Ac6 System Workbenchの終了

[X] ボタンをクリックすると次のメッセージが表示されます。

(24)

24
