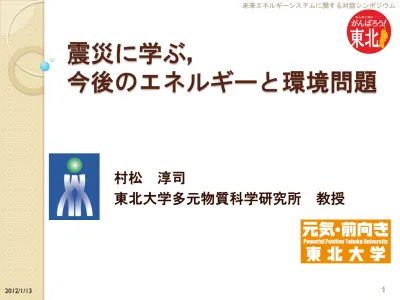

(1)未来エネルギーシステムに関する対話シンポジウム. 震災に学ぶ，今後のエネルギーと環境問題. 村松淳司東北大学多元物質科学研究所. 2012/1/13. 教授. 1.

(2) 3.11東日本大震災 2011/3/11 14:46. 2 未来エネルギーシステムに関する対話シンポジウム. 2012/1/13.

(3) Sendai City. Tohoku Univ.. Sendai Station. AreaGeographical FloodedSurvey by Institute Tsunami.

(4) 青葉山キャンパス工学研究科. 人間・環境系実験研究棟. 電子光理学研究センター（富沢）粒子加速装置. 2012/1/13. 工学研究科附属マイクロ・ナノマシニング研究教育センター. 未来エネルギーシステムに関する対話シンポジウム. 4.

(5) 未来エネルギーシステムに関する対話シンポジウム. 震災で学んだこと . 復旧は電力，水道，都市ガス ◦ プロパンガスはもっと早い. ガソリン，灯油の不足，枯渇  オール電化に足かせ  都市ガスは最後 . . 原発による電力不安 ◦ 脱原発の方向性とは？. 2012/1/13. 5.

(6) 未来エネルギーシステムに関する対話シンポジウム. 復旧率推移. 2012/1/13. 6.

(7) 未来エネルギーシステムに関する対話シンポジウム. 電力の復旧. 2012/1/13. 7.

(8) 未来エネルギーシステムに関する対話シンポジウム. 都市ガスの復旧率. 2012/1/13. 8.

(9) 未来エネルギーシステムに関する対話シンポジウム. 水道の復旧率. 2012/1/13. 9.

(10) 未来エネルギーシステムに関する対話シンポジウム. 原発に対する国民意識. 2012/1/13. 10.

(11) 未来エネルギーシステムに関する対話シンポジウム. 原発政策見直しについて. 2012/1/13. 11.

(12) 未来エネルギーシステムに関する対話シンポジウム. 一次エネルギー . 供給量 ◦ どれだけ増えるか、減るか. . 時間軸 ◦ いつ頃、供給可能か、なくなるか. . 経済性 ◦ 他と比べ、コストパフォーマンスは. . 環境調和性 ◦ 環境負荷は？地球温暖化は？.   2012/1/13. 利便性エネルギー収支・物質収支御園生誠先生による12.

(13) 未来エネルギーシステムに関する対話シンポジウム. 日本の一次エネルギー. 過去、未来. 1960 1970 2000 2009 2030＊1 総計 1.0 3.2 5.6 5.2 5.9 石油(含LPG) 38 72 52 45 38 % 石炭 41 20 18 20 20 天然ガス 1 1 13 17 16 原子力 0 0 12 11 18*2 水力、地熱 16 6 4 3 3*3 その他 5 1 2 3 5 *1 2009.8年予測（努力継続ケース）、*2原発増設（電力の半分）、*3 “新エネルギー”など（大部分は廃棄物等の熱利用） 2012/1/13. 御園生誠先生による13.

(14) 未来エネルギーシステムに関する対話シンポジウム. 世界の現実；エネルギー需給 IEA予測 (2006). 2004年. 112億石油換算トン石油 34%. 石炭 24%. 化石燃料. 日本総量5.2億トン. CRW,在来型バイオマスと廃棄物原子力水力. 石油 50%,石炭 21%,天然ガス 14%, 原子力 12%. 天然ガス 22%. 80.3%. 再生可能エネルギー. 新バイオ燃料 0.2%, 風力 0.1%, 地熱 0.1%, 太陽光 0.02%. 2030年予測 171億トン (1.53倍) 天然石炭石油ガス化石燃料 81.1%. 再生可能エネルギー. 1.36倍(2035) IEA/WEO2010新政策シナリオ 2012/1/13. 不確実としている 14 御園生誠先生による.

(15) 未来エネルギーシステムに関する対話シンポジウム. 資源埋蔵量と可採年数確認埋蔵量. 年間生産量. 可採年数. 石油. 1.24兆バレル. 300億バレル. 42年. 天然ガス. 177兆立方メートル. 2.94兆立方メートル. 61年. 石炭. 8480億トン. 64.8億トン. 130年. ウラン. 547万トン. 4.1万トン. 133年（再利用なし）. この他に非在来型の石油、天然ガス（とくにシェールガス）の埋蔵量が同程度以上があるとされる。. 石油可採年数の推移 OGJ ：. 50年(2007), 50年(2006), 49年(2005), 49年(2004), 44年(2001). JOGMEC： 40.5(2006), 40.6(2004), 40.6(2002), 39.9(2000), 41.0(1998) 2012/1/13. 15 御園生誠先生による.

(16) 未来エネルギーシステムに関する対話シンポジウム. 2012/1/13. 16.

(17) 未来エネルギーシステムに関する対話シンポジウム. ドイツの脱原発. 電力の17% 全エネルギーの2.5%. 再生可能エネルギーによる発電量. 2012/1/13. 17.

(18) 未来エネルギーシステムに関する対話シンポジウム. 欧州の電力輸出入の状況（フランスの例）（2008 年）. 2012/1/13. 18.

(19) 未来エネルギーシステムに関する対話シンポジウム. 現状を把握しよう. 世界のエネルギーの状況. 2012/1/13. 19.

(20) 未来エネルギーシステムに関する対話シンポジウム. エネルギー源. 2012/1/13. 構成. 20.

(21) 未来エネルギーシステムに関する対話シンポジウム. エネルギー源. 2012/1/13. 構成. 21.


(23) 未来エネルギーシステムに関する対話シンポジウム. 電気料金の国際比較（2009 年）. 2012/1/13. 23.












(35) 未来エネルギーシステムに関する対話シンポジウム. 稼働中原発の発電設備容量. 2012/1/13. 35.






(41) 未来エネルギーシステムに関する対話シンポジウム. 脱原発の最右翼？. 再生可能エネルギー. 2012/1/13. 41.

(42) 未来エネルギーシステムに関する対話シンポジウム. 世界の太陽光発電の導入状況（累積導入量の推移）. 2012/1/13. 42.

(43) 未来エネルギーシステムに関する対話シンポジウム. 世界の風力発電の導入状況. 2012/1/13. 43.

(44) 未来エネルギーシステムに関する対話シンポジウム. 世界の地熱発電設備（2010 年）. 2012/1/13. 44.

(45) 未来エネルギーシステムに関する対話シンポジウム. １人当たりの電力消費量（地域別）. 2012/1/13. 45.

(46) 未来エネルギーシステムに関する対話シンポジウム. 世界の電力消費量の推移（地域別）. 2012/1/13. 46.

(47) 未来エネルギーシステムに関する対話シンポジウム. 世界の電源設備構成と発電電力量. 2012/1/13. 47.

(48) 未来エネルギーシステムに関する対話シンポジウム. 主要国の発電電力量と発電電力量に占める各電源の割合（2008 年）. 2012/1/13. 48.

(49) 未来エネルギーシステムに関する対話シンポジウム. 海外における地域熱供給の状況. 2012/1/13. 49.

(50) 未来エネルギーシステムに関する対話シンポジウム. 発電コスト. 2012/1/13. 50.

(51) 未来エネルギーシステムに関する対話シンポジウム. 投資額，敷地面積など. 2012/1/13. 51.


(53) 未来エネルギーシステムに関する対話シンポジウム. スマートグリッド. 地域とマスエネルギー. 2012/1/13. 53.

(54) 未来エネルギーシステムに関する対話シンポジウム. エネルギー供給の考え方 . マスエネルギーとしての電力 ◦ 企業，地域・家庭. . 送配電分離 ◦ 日本版ISO. . 災害に強いエネルギー供給 ◦ LPG ◦ エコウィル ◦ エネファーム. 2012/1/13. 54.

(55) 未来エネルギーシステムに関する対話シンポジウム. 天然ガスコンバインドサイクル発電の熱効率発電効率発電方式. 排熱回収式コンバインドサイクル. 発電端発熱量基準熱効率 (% ) 高位低位 1100 43 50. 温度条件 (℃). 1300. 50. 1400. 51. 1500. 53. 1600. 汽力発電（参考）. 2012/1/13. 1700. 60. 600. 40. 備考. 再熱サイクル蒸気タービン。改良型コンバインドサイクル発電、通称ACC(More Advanced Combined Cycle)。 57 蒸気冷却式燃焼器再熱サイクル蒸気タービン蒸気冷却式燃焼器再熱サイクル蒸気タービン。通称 60 MACC(More Advanced Combined Cycle)。蒸気冷却式燃焼器再熱サイクル蒸気タービン。通称 61 MACCII(More Advanced Combined Cycle II)。水素燃料蒸気冷却式燃焼器再熱再生サイクル蒸気タービン 55. 43 再熱再生サイクル蒸気タービン. 55.

(56) 未来エネルギーシステムに関する対話シンポジウム. 発電効率の変遷. 2012/1/13. 56 三菱重工技報 Vol.48 No.3 (2011) 発電技術特集.

(57) 未来エネルギーシステムに関する対話シンポジウム. トリプルコンバインドサイクルシステム. 2012/1/13. 57 三菱重工技報 Vol.48 No.3 (2011) 発電技術特集.

(58) 未来エネルギーシステムに関する対話シンポジウム. トリプルコンバインドサイクルシステムのエネルギーバランス例. 2012/1/13. 58 三菱重工技報 Vol.48 No.3 (2011) 発電技術特集.

(59) 未来エネルギーシステムに関する対話シンポジウム. SOFC-MGT コンバインドサイクルシステム. 2012/1/13. 59 三菱重工技報 Vol.48 No.3 (2011) 発電技術特集.

(60) 未来エネルギーシステムに関する対話シンポジウム. システム性能試験結果. 2012/1/13. 60 三菱重工技報 Vol.48 No.3 (2011) 発電技術特集.

(61) 未来エネルギーシステムに関する対話シンポジウム. 天然ガス. 2012/1/13. 輸入価格推移. 61.


(63) 未来エネルギーシステムに関する対話シンポジウム. 天然ガス田. 2012/1/13. 分布. 63.

(64) 未来エネルギーシステムに関する対話シンポジウム. LNG の供給国別輸入量の推移. 2012/1/13. 64.

(65) 未来エネルギーシステムに関する対話シンポジウム. LNG の電力、都市ガス用販売量の推移. 2012/1/13. 65.

(66) 未来エネルギーシステムに関する対話シンポジウム. LNG 輸入価格の推移. 2012/1/13. 66.

(67) 未来エネルギーシステムに関する対話シンポジウム. 天然ガスの国産、輸入別の供給量. 2012/1/13. 67.

(68) 未来エネルギーシステムに関する対話シンポジウム. 災害に強いLPG. 2012/1/13. 68.

(69) 未来エネルギーシステムに関する対話シンポジウム. 家庭のエネルギー. 2012/1/13. 69.




(73) 未来エネルギーシステムに関する対話シンポジウム. 新潟県中越沖地震におけるライフライン復旧グラフ. 2012/1/13. 73.

(74) 未来エネルギーシステムに関する対話シンポジウム. LPG の国産、輸入別の供給量. 2012/1/13. 74.

(75) 未来エネルギーシステムに関する対話シンポジウム. LP ガスの輸入先（2010 年度）. 2012/1/13. 75.

(76) 未来エネルギーシステムに関する対話シンポジウム. LP ガスの用途別消費量の推移. 2012/1/13. 76.

(77) 未来エネルギーシステムに関する対話シンポジウム. LP ガス輸入（CIF）価格の推移. 2012/1/13. 77.

(78) 未来エネルギーシステムに関する対話シンポジウム. LPGエコウィル. 2012/1/13. 78.

(79) 未来エネルギーシステムに関する対話シンポジウム. LPGエネファーム. 2012/1/13. 79.

(80) 未来エネルギーシステムに関する対話シンポジウム. エネファーム＋太陽光発電. 2012/1/13. 80.


(82) 未来エネルギーシステムに関する対話シンポジウム. 地域エネルギーという考え方 . 災害に強いエネルギー ◦ LPG，電気，. . 個人宅＋地域 ◦ スマートグリッドに近い ◦ 新田舎型エネルギーシステムの構築. . LPG＋太陽光 ◦ 直流電気＋蓄電池. 2012/1/13. 82.

(83) 未来エネルギーシステムに関する対話シンポジウム. マスエネルギーと地域送配電の分離  交流と直流  新田舎型地域エネルギーシステム  災害に強いエネルギーシステムへ . 2012/1/13. 83.
