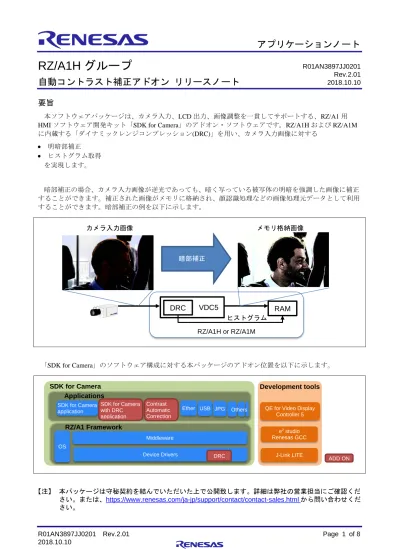

RZ/A1Hグループ自動コントラスト補正アドオンリリースノート

(1)

R01AN3897JJ0201 Rev.2.01 Page 1 of 8 2018.10.10

RZ/A1H グループ

自動コントラスト補正アドオンリリースノート

要旨

本ソフトウェアパッケージは、カメラ入力、LCD 出力、画像調整を一貫してサポートする、RZ/A1 用 HMI ソフトウェア開発キット「SDK for Camera」のアドオン・ソフトウェアです。RZ/A1H および RZ/A1M に内蔵する「ダイナミックレンジコンプレッション(DRC)」を用い、カメラ入力画像に対する • 明暗部補正 • ヒストグラム取得 を実現します。暗部補正の場合、カメラ入力画像が逆光であっても、暗く写っている被写体の明暗を強調した画像に補正することができます。補正された画像がメモリに格納され、顔認識処理などの画像処理元データとして利用することができます。暗部補正の例を以下に示します。「SDK for Camera」のソフトウェア構成に対する本パッケージのアドオン位置を以下に示します。【注】本パッケージは守秘契約を結んでいただいた上で公開致します。詳細は弊社の営業担当にご確認ください。または、https://www.renesas.com/ja-jp/support/contact/contact-sales.htmlから問い合わせください。 RZ/A1H or RZ/A1M

VDC5

カメラ入力画像メモリ格納画像暗部補正

DRC

RAM

ヒストグラム OS Middleware Device Drivers RZ/A1 Framework SDK for Camera SDK for Camera application USB Development tools e2_studio Renesas GCC J-Link LITE QE for Video Display

Controller 5 Applications Ether JPG Others SDK for Camera with DRC application ADD ON Contrast Automatic Correction R01AN3897JJ0201 Rev.2.01 2018.10.10 DRC

(2)

動作確認ボード

Renesas Starter Kit+ for RZ/A1H

自動コントラスト補正サンプルプログラム動作例 1) 暗い部分をタッチします 2) サンプルプログラムはヒストグラム取得領域を枠で表示し、枠内のヒストグラムを取得します 3) サンプルプログラムは取得したヒストグラムを解析し、暗い部分の明暗を強調するため、画面全体を明るく補正しますこれにより、枠内の画像の視認性が向上します 4) 白飛びしている明るい部分をタッチします 5) サンプルプログラムはヒストグラム取得領域の枠表示を更新し、枠内のヒストグラムを取得します 6) サンプルプログラムは取得したヒストグラムを解析し、明るい部分の明暗を強調するため、画面全体を暗く補正しますこれにより、枠内の画像の視認性が向上します 7) 視認性を向上させたい部分をタッチしますこれを繰り返します。

(3)

R01AN3897JJ0201 Rev.2.01 Page 3 of 8 2018.10.10

1. パッケージ内容 ... 4

1.1 ソフトウェア ... 4 1.2 サンプルプログラム ... 4 1.3 ドキュメント ... 5

2. フォルダ構成 ... 6

3. 適用手順 ... 7

4. サンプルプログラムについて ... 7

(4)

1. パッケージ内容

1.1 ソフトウェア

本パッケージには、以下のソフトウェアが含まれています。表 1-1 本パッケージに含まれるソフトウェア No 名称フォルダ説明 1 RZ/A1H グループ自動コントラスト補正アドオン（パッケージ一式）

Software フォルダ SDK for Camera 上で動作する

DRC サンプルプログラムとドライバ一式

1.2 サンプルプログラム

本パッケージには、以下のサンプルプログラムが含まれています。表 1-2 本パッケージに含まれるサンプルプログラム No 名称フォルダ説明 1 自動コントラスト補正サンプルプログラム Software¥App¥application_sample ¥ContrastAutomaticCorrenction ¥sample1 指定領域のヒストグラムを用いて指定領域の明暗を強調するように画面全体のコントラストを自動的に補正する

2 SDK for Camera with DRC サンプルプログラム Software¥App¥application_sample ¥SDKforCamera¥sample2 デバッグ出力用ターミナルアプリケーション上からのコマンドにより VDC5/DRC の各種設定を変更し、画質調整/コントラスト補正/ ヒストグラム取得を実施する

(5)

R01AN3897JJ0201 Rev.2.01 Page 5 of 8 2018.10.10

1.3 ドキュメント

本パッケージには、以下のドキュメントが含まれています。表 1-3 本パッケージに含まれるパッケージドキュメント No 分類文書名版数ファイル名保存先 1 リリースノート RZ/A1H グループ自動コントラスト補正アドオンリリースノート Rev. 2.01 （日）r01an3897jj0201-rza1h.pdf（本書）（英）r01an3897ej0201-rza1h.pdf Document¥ReleaseNote 2 アプリケーションノート RZ/A1H グループ自動コントラスト補正サンプルプログラムアプリケーションノート Rev. 1.00 （日）r01an4003jj0100-rza1h.pdf （英）r01an4003ej0100-rza1h.pdf Document¥Specifications¥App¥application_ sample¥ContrastAutomaticCorrection 3 アプリケーションノート RZ/A1H グループ

SDK for Camera with DRC サンプルプログラムアプリケーションノート Rev. 1.00 （日）r01an3867jj0100-rza1h.pdf （英）r01an3867ej0100-rza1h.pdf Document¥Specifications¥App¥application_ sample¥SDKforCamera 4 アプリケーションノート RZ/A1H グループ RZ/A1 Framework DRC ドライバアプリケーションノート Rev. 1.00 （日）r01an3686jj0100-rza1h.pdf （英）r01an3686ej0100-rza1h.pdf Document¥Specifications¥Drv¥drc

(6)

2. フォルダ構成

本パッケージのフォルダ構成と内容物の概要を以下に示します。表 2-1 フォルダ構成 an-r0an3897jj0201-rza1h-fwp ：TOP フォルダ ├─readme_j.txt ：本パッケージの概要（日） ├─readme_e.txt ：本パッケージの概要（英） │ ├─Document ：ドキュメントフォルダ │ ├─ReleaseNote ：リリースノートフォルダ（1.2 章参照） │ │ ├─r01an3897jj0201-rza1h.pdf (本書) │ │ └─r01an3897ej0201-rza1h.pdf │ │ │ └─Specifications ：各種ドキュメントフォルダ（1.2 章参照） │ ├─App │ │ └─application_sample │ │ ├─ContrastAutomaticCorrection │ │ │ ├─r01an4003jj0100-rza1h.pdf ：自動コントラスト補正サンプルプログラムアプリケーシ │ │ │ ｜ョンノート(日) │ │ │ ├─r01an4003ej0100-rza1h.pdf ：自動コントラスト補正サンプルプログラムアプリケーシ │ │ │ ｜ョンノート(英) │ │ │ └─sample1 │ │ │ └readme.txt ：自動コントラスト補正サンプル readme へのパス記載 │ │ │ ファイル │ │ └─SDKforCamera

│ │ ├─r01an3867jj0100-rza1h.pdf ：SDK for Camera with DRC サンプルプログラムアプリケーシ

│ │ ｜ョンノート(日)

│ │ ├─r01an3867ej0100-rza1h.pdf ：SDK for Camera with DRC サンプルプログラムアプリケーシ

│ │ ｜ョンノート(英)

│ │ └─sample2

│ │ └readme.txt ：SDK for Camera with DRC サンプル readme へのパス記載

│ │ ファイル │ └─Drv │ └─drc │ ├─r01an3686jj0100-rza1h.pdf ：DRC ドライバアプリケーションノート(日) │ └─r01an3686ej0100-rza1h.pdf ：DRC ドライバアプリケーションノート(英) └─Software ：プログラムフォルダ ├─App │ └─application_sample │ └─ContrastAutomaticCorrection │ │ └─sample1 ：自動コントラスト補正サンプルプログラムフォルダ │ │ ├readme_sfboot_j.txt ：自動コントラスト補正サンプル readme (日) │ │ └readme_sfboot_e.txt ：自動コントラスト補正サンプル readme (英) │ └─SDKforCamera

│ └─sample2 ：SDK for Camera with DRC サンプルプログラムフォルダ

│ ├readme_sfboot_j.txt ：SDK for Camera with DRC サンプル readme (日)

│ └readme_sfboot_e.txt ：SDK for Camera with DRC サンプル readme (英)

└─CMSIS_RTOS_RTX ：ベース OS と、周辺 IP のドライバ └─RTOS └─RTX └─Boards └─Renesas └─RenesasBSP └─drv_src └─drc ├─inc │ ├─r_drc.h ：DRC のドライバのヘッダファイル │ └─r_drc_pl.h ：DRC のポーティングレイヤー関数ヘッダファイル └─porting └─r_drc_pl.c ：DRC のポーティングレイヤー関数ソースファイル

(7)

R01AN3897JJ0201 Rev.2.01 Page 7 of 8 2018.10.10

3. 適用手順

RZ/A1 用 HMI ソフトウェア開発キット「SDK for Camera」に本パッケージを適用する手順を下記に記載します。

1. RZ/A1 Framework(※)をダウンロードし、解凍する。

(※ RZ/A1 Framework URL: https://www.renesas.com/search/keyword-search.html#q=AN_R01AN3638) 2. 本パッケージ(an-r01an3897jj0201-rza1h-fwp.zip)を解凍 3. "2."で解凍したフォルダ内の Document フォルダをコピーし、"1."で解凍したフォルダ内の Document フォルダに上書きする。 4. "2."で解凍したフォルダ内の Software フォルダをコピーし、"1."で解凍したフォルダ内の Software フォルダに上書きする。

4. サンプルプログラムについて

本パッケージのサンプル動作確認については、RZ/A1 Framework に同梱されている「RZ/A1H グループ、 RZ/A1LU グループ RZ/A1 Framework クイックスタートガイド (R01AN3639)」の 2.4 章の内容を

"Blinky_smp1"から"ContrastAutomaticCorrection_smp1"または"SDKforCamera_smp2"に置き換えて参照して下さい。（実際に動作させる前に、「3 章本パッケージの RZ/A1 Framework への適用方法」を実施して下さい）

(8)

ホームページとサポート窓口

ルネサスエレクトロニクスホームページ http://japan.renesas.com/ お問合せ先 http://japan.renesas.com/contact/ すべての商標および登録商標は，それぞれの所有者に帰属します。

(9)

改訂記録

Rev. 発行日改訂内容 No 種別内容備考 2.01 2018.10.10 1 サンプルプログラム各サンプルプログラムのプロジェクトにおいて、リンクディレクティブファイルで 4byte アラインすべきセクションが、アラインされていなかった問題を修正修正箇所:各サンプルプログラムフォルダの*.ld ファイル 2 サンプルプログラム RZ/A1H, M 向けサンプルプログラムにおいて、Renesas Starter Kit+ for RZ/A1H に実装されている SDRAM(MT48LC16M16A2P-75)の、 ACTV コマンド→READ（A）／WRIT （A）コマンド間ウェイトサイクル数の設定に誤りがあった問題を修正。修正箇所: 各サンプルプログラムフォルダの board_Init.c ファイル 3 サンプルプログラム QE for Camera に対応する為、アプリケーションで定義参照を追加 Software¥App¥ application_sample¥ SDKforCamera¥sample2¥ および Software¥App¥ application_sample¥ ContrastAutomatic Correction¥sample1¥ 以下の 4 ファイル src¥graphics_sample.c src¥video_init.c inc¥camera¥ ov7670_omnivision.h inc¥camera¥ ov7740_omnivision.h 4 全体各サンプルプログラムのプロジェクトにおいて、必要な他のプロジェクトへの参照設定に不足があった問題を修正 Software¥App 以下の .project ファイル 2.00 2018.01.26 1 全体開発環境の e2 studio のバージョンを 6.1.0 にアップデート修正箇所:全サンプルプロジェクトの.cproject および.project 1.00 2017.08.10 - 新規発行 -
