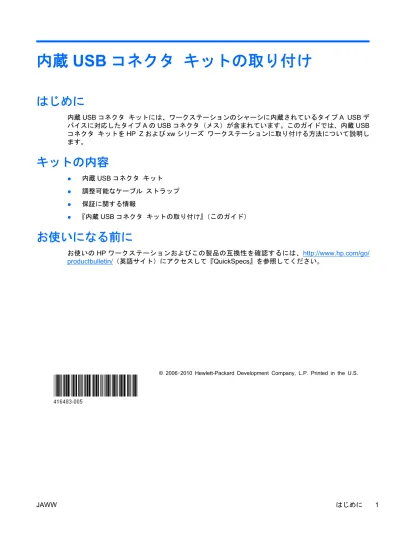

内蔵
USB コネクタ キットの取り付け
はじめに
内蔵USB コネクタ キットには、ワークステーションのシャーシに内蔵されているタイプ A USB デ バイスに対応したタイプA の USB コネクタ（メス）が含まれています。このガイドでは、内蔵 USB コネクタ キットをHP Z および xw シリーズ ワークステーションに取り付ける方法について説明し ます。キットの内容
● 内蔵USB コネクタ キット ● 調整可能なケーブル ストラップ ● 保証に関する情報 ● 『内蔵USB コネクタ キットの取り付け』（このガイド）お使いになる前に
お使いのHP ワークステーションおよびこの製品の互換性を確認するには、http://www.hp.com/go/ productbulletin/（英語サイト）にアクセスして『QuickSpecs』を参照してください。警告および注意
警告！ この記号が貼付されている場所は、その表面または部品が高温になることを示します。 この記号が貼付されている場所に触れると、火傷をする可能性があります。高温の部品による火傷の 危険を防ぐため、必ず、表面の温度が十分に下がってから手を触れてください。 警告！ この記号が貼付されている場所は、感電のおそれがあることを示しています。感電によ るけがを防ぐため、この記号が貼付されているカバーは開けないでください。 警告！ 感電や装置の損傷を防ぐため、必ず以下の注意事項を守ってください。 —必ず電源コードのアース端子を使用して接地してください。アース端子は、製品を安全に使用する ために欠かせないものです。 —電源コードは、製品の近くの手が届きやすい場所にあるアースされた電源コンセントに差し込んで ください。 —電源コンセントから電源コードを抜いて、ワークステーションへの電源供給を遮断してください。 警告！ 操作する人の健康を損なわないようにするため、『快適に使用していただくために』をお読 みください。正しい作業環境の整え方や、作業をする際の姿勢、および健康上/作業上の習慣について 説明しており、さらに、重要な電気的/物理的安全基準についての情報も提供しています。『快適に使 用していただくために』は、HP の Web サイト（http://www.hp.com/ergo/）から[日本語]を選択して 参照できます。また、製品に説明書等のドキュメントを収録したCD が付属している場合は、この CD にも収録されています。 警告！ 製品の出荷パッケージに の記号が貼付されている場合、製品は重いので、けがを防ぐ ために必ず2 人で持ち上げてください。 注意： 静電気の放電によって、ワークステーションの電子部品が破損することがあります。作業を 始める前に、アースされた金属面に触れるなどして、身体にたまった静電気を放電してください。 注意： ワークステーションの損傷を防ぐため、システム部品の取り外しや交換の手順を実行すると きは、静電気放電（ESD）に関する以下の注意事項を守ってください。 —静電気防止マットの上で作業をしてください。 —静電気ストラップを着用して、蓄積されたすべての静電気が確実に身体から地面に放電されるよう にしてください。 —作業対象の装置に静電気防止マット、静電気ストラップ、および周辺装置を接続して、アースを作 成してください。 注記： HP オプション製品は、HP ワークステーション製品用に設計されています。また、徹底した 信頼性検査が行われ、高い品質基準において製造されています。 2 内蔵USB コネクタ キットの取り付け JAWW手順
1：部品の取り付けの準備
注記： ワークステーションのモデルによって外観等は異なります。図はすべて、例を示していま す。ワークステーションの内部部品へのアクセス
1. ワークステーションでの取り付け準備については、http://h50146.www5.hp.com/doc/manual/ workstation/hp_workstation.htmlに掲載されているお使いのワークステーションのサービスガイ ドで、取り外しおよび取り付けの手順を参照してください。 2. ワークステーションの電源を切り、電源コードを取り外します。 3. すべての外付けデバイスの電源を切り、デバイスをワークステーションから取り外します。 4. 側面のアクセス パネルを取り外します。部品の取り外し
▲ カード サポートがある場合は取り外して、拡張スロットおよびシステム ボード コネクタにア クセスできるようにします。手順
2：内蔵 USB コネクタの確認
内蔵USB ケーブルは、ほとんどの HP Z および xw シリーズ ワークステーションに取り付けること ができます。ケーブルは、ワークステーションのシステム ボード上にある内蔵USB ヘッダー コネ クタに接続されます。システム ボードの設計が異なるため、キットの取り付けは、同じシリーズ内 でもワークステーションのモデルごとにわずかに異なります。 ワークステーションのシステム ボード上の内蔵USB ヘッダー コネクタを、以下のように確認しま す。 1. ワークステーションのサービス ラベル図（前に取り外した側面のアクセス パネルの内部に貼付 されています）を使用して、システム ボード上の内蔵USB ヘッダー コネクタの場所を確認し ます。 注記： 一部のワークステーションには、2 つ目の内蔵 USB コネクタがあります（サービス ラ ベル図に表示されています）。2 つ目の内蔵 USB コネクタでは、ヘッダーにタイプ A USB ソケッ トが恒久的に取り付けられていることがあります。これはシステム ボード上に直接取り付けら れている追加のUSB コネクタであり、このオプション キットでは使用されません。 2. ワークステーションのシステム ボード上の内蔵USB ヘッダー コネクタを確認します。ヘッダー のレイアウトはワークステーションのモデルによって異なり、露出したピンのある1x5 または 2x5 ピン レイアウトのどちらかです。 内蔵USB 1x5 ピン ヘッダー ブランク キー ポジション（ピン5） 内蔵USB 2x5 ピン ヘッダー ブランク キー ポジション（ピン9）手順
3：内蔵 USB ケーブルの取り付け
以下の手順に沿って、図に示すように内蔵USB ケーブルを取り付けます。 図 1 内蔵USB ケーブル 1. 内蔵USB ケーブルの 1x5 ピン ソケット（前の図の A）を、システム ボード上の使用可能な 1x5 または 2x5 ピン ヘッダー コネクタ（どちらか使用できる方）上に見えている適合するピン に接続します。 1x5 ピン ヘッダー。ケーブルを 1x5 ピン ヘッダーに接続する場合は、ヘッダーのブランク ピ ン ポジションをケーブル ソケットのブランク ピン ポジションに慎重に合わせます。以下の図 は、1x5 ピン ヘッダー コネクタのピン ブランク ピン ポジション（ピン 5）を示しています。 図 2 ブランク ピン5 のキー ポジションを示す 1x5 ピン ヘッダー 2x5 ピン ヘッダー。内蔵 USB ケーブルをシステム ボード上の 2x5 ピン ヘッダー コネクタに 接続する場合は、以下の図に示すように、ヘッダーのブランク ピン ポジションをケーブル ソ ケットのブランク ピン ポジションに慎重に合わせ、ケーブル ソケットをヘッダーのキーが付 いている側（ピン ポジション1、3、5、7、およびブランク ピン 9 を含む）のみに接続します。 図 3 正しい配置とブランク ピン9 のキー ポジションを示す 2x5 ピン ヘッダー 注意： 内蔵USB ケーブル ソケットをシステム ボード ヘッダーのピン 2、4、6、8、および 10 に接続しないでください。ヘッダー コネクタやケーブル ソケットが損傷することがありま す。 4 内蔵USB コネクタ キットの取り付け JAWW2. USB キーまたはその他の USB デバイスを、内蔵 USB ケーブルのもう一方の端にあるタイプ A ソケットに接続します。
注記： 内蔵USB ケーブルは USB キーで使用するように考慮されていますが、対応する USB
タイプA コネクタ（オス）があれば、どの USB デバイスでも使用できます。 3. 必要に応じて、取り付けキットに付属する接着パッドの付いた調整可能なストラップを使用し て、接続されたUSB キーまたはデバイスをワークステーションのシャーシに取り付けます。以 下の2 つの図は、ワークステーションのシャーシ内への USB ケーブルおよびデバイスの取り付 け方法の例を示しています。 図 4 内蔵USB ケーブルの接続例 1 図 5 内蔵USB ケーブルの接続例 2
